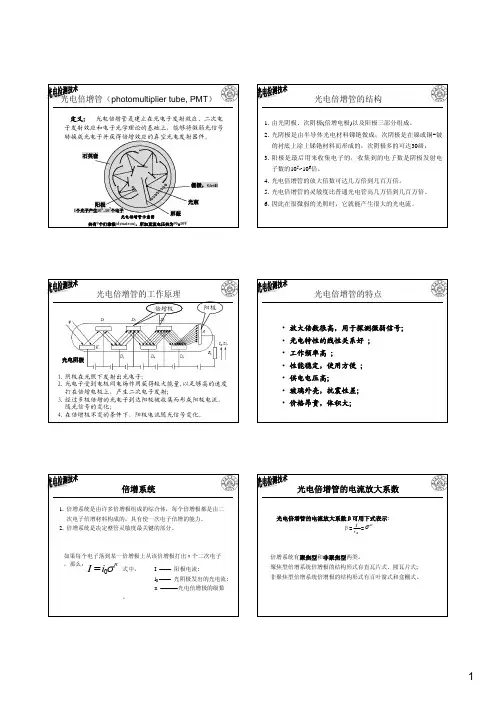

光电倍增管（
倍增极
1.阴极在光照下发射出光电子;
2.光电子受到电极间电场作用获得较大能量,以足够高的速度
打在倍增电极上，产生二次电子发射;
3.经过多极倍增的光电子到达阳极被收集而形成阳极电流，
光电倍增管的一般使用准则（
光阴极和第一个二次极之间，最后一个二次极与阳极
之间的电压可独立于总电压，用稳压管进行单独稳压。
阳极电流输出的信号放大，建议采用“电流-电压变换
的型式。
有利于减小阳极负载，稳定回路的工作。
光电倍增管的应用
光谱测量：测量辐射光谱在狭窄
波长范围内的辐射功率。
激活介质
激发源
He-Ne激光器的基本结构形式
电路为“与门”逻辑电路。
其逻辑表达式为
两只光电耦合器串联，只有当输入逻辑电平时，输出P=1．同理，还可以组成
或非门”等逻辑电路．
§
）
各种光电检测器件的性能比较（。

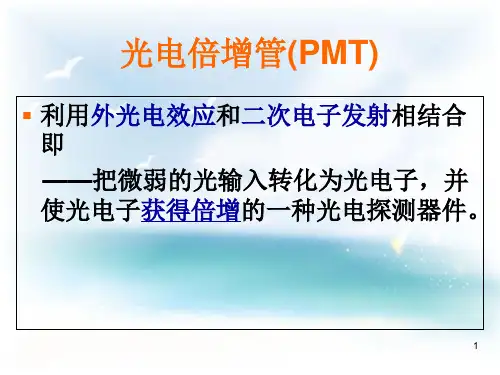

光电倍增管—PMT简介光电倍增管：PhotoMultiplier Tube，简称PMT，是灵敏度极高，响应速度极快的光探测器。
可广泛应用于光子计数、极微弱光探测、化学发光、生物发光研究、极低能量射线探测、分光光度计、旋光仪、色度计、照度计、尘埃计、浊度计、光密度计、热释光量仪、辐射量热计、扫描电镜、生化分析仪等仪器设备中。
光电倍增管的一般结构光电倍增管由光电发射阴极（光阴极）和聚焦电极、电子倍增极及电子收集极（阳极）等组成。
典型的光电倍增管按入射光接收方式可分为端窗式和侧窗式两种类型。
其主要工作过程如下：当光照射到光阴极时，光阴极向真空中激发出光电子。
这些光电子按聚焦极电场进入倍增系统，并通过进一步的二次发射得到的倍增放大。
然后把放大后的电子用阳极收集作为信号输出。
因为采用了二次发射倍增系统，所以光电倍增管在探测紫外、可见和近红外区的辐射能量的光电探测器中，具有极高的灵敏度和极低的噪声。
另外，光电倍增管还具有响应快速、成本低、阴极面积大等优点。
光电倍增管的类型1 按接收入射光方式分类光电倍增管按其接收入射光的方式一般可分成端窗型（Head-on）和侧窗型（side-on）两大类。
侧窗型光电倍增管（R系列）是从玻璃壳的侧面接收入射光，两端窗型光电倍增管（CR系列）则从玻璃壳的顶部接收射光。
图2和图3分别是侧窗式光电倍增管和端窗式光电倍过管的外形图。
在通常情况下，侧窗型光电倍增管（R系列）的单价比较便宜（一般数百元/只），在分光光度计、旋光仪和常规光度测定方面具有广泛的应用。
大部分的侧窗型光电倍增管使用不透明光阴极（反射式光阴极）和环形聚焦型电子倍增极结构，这种结构能够使其在较低的工作电压下具有较高的灵敏度。
端窗型光电倍增管（CR系列）也称顶窗型光电倍增管。
其价格一般在千元以上，它是在其入射窗的内表面上沉积了半透明的光阴极（透过式光阴极），这使其具有优于侧窗型的均匀性。
端窗型光电倍增管的特点是拥有从几十平方毫米到几百平方厘米的光阴极，另外，现在还出现了针对高能物理实验用的可以广角度捕获入射光的大尺寸半球形光窗的光电倍增管。
PMT基础知识之一光电倍增管的工作原理特点及应用)解析光电倍增管（Photomultiplier Tube，简称PMT）是一种能将光信号转化为电信号的光电转换器件。
它以其高增益、快速响应和低噪音等特点，在许多领域的光学测量中得到广泛应用，包括光谱分析、荧光检测、核物理实验等。
光电倍增管的工作原理是利用光电效应和二次电子倍增效应。
它由以下几个要素组成：光阴极、光增倍电极、聚焦电极、二极子结构和阳极。
光阴极是光电效应的关键部分，它所采用的材料通常是碱金属或多元化合物。
当光照射到光阴极上时，光子能量被转化为电子能量，从而产生光电子。
光电子经过电场的作用，被加速到光增倍电极上。
光增倍电极上有许多层金属环，称为光栅，它们可以运用电场将光电子逐级地加速，并在每一级都发生冲击电离，产生次级电子，使光电子数量逐级增加。
次级电子经过电场聚焦，被减震电极引导到二极子结构处。
二极子结构由多个层次的金属环组成，其中正极为阳极，负极为阴极。
次级电子在二极子结构上发生冲击电离，二次电子产生的数量比初始光电子数量更多。
最后，二次电子被加速到阳极上，产生电流信号。
该电流的幅度与初始光子的能量成正比。
这个信号经过放大和处理后，最终用于检测和测量。
光电倍增管的特点包括高增益、宽动态范围、快速响应和低噪音。
其高增益是由于倍增过程中的二次电子冲击电离效应，可以将一个光子转化为数千个电子。
它的宽动态范围可以处理从强光到弱光的广泛光强范围。
快速响应让光电倍增管适用于高速计数和时间分辨测量。
低噪音使得它对弱信号有很高的灵敏度。
光电倍增管在许多领域中得到广泛应用。
在光谱分析中，它可以用于光谱仪和分光仪的检测器。
在荧光检测中，光电倍增管可以提高荧光检测的灵敏度和信噪比。
在核物理实验中，它可以用于测量射线和粒子的强度和能量。
总结起来，光电倍增管的工作原理是通过光电效应和二次电子倍增效应将光信号转化为电信号。
它的特点包括高增益、宽动态范围、快速响应和低噪音。
光电倍增管的原理光电倍增管（Photomultiplier Tube, PMT）是一种广泛应用于光电探测领域的器件，其原理是通过光-电转换，经过电子倍增放大来实现光信号的增强和检测。
在一些弱光条件下，光电倍增管是一种非常有效的光电转换器件。
1.光电阴极2.光阴极电子放大光子激发的电子会穿过光阴极，并进入光阴极包围的真空管中。
在真空管中，电子被加速，形成一个电子束流。
3.动态电子倍增电子束流进入光电倍增管的倍增环区域，在外加高压的作用下，采用电子牵引、焦耳效应和微电子倍增效应等机制，电子将被逐个放大。
-电子牵引效应在倍增环中起主导作用。
当一个高电压加到倍增环以及附近的接电极上时，电子在电场力的作用下被加速，并沿着倍增环向前移动。
电子在前端的碱金属表面落下，从而激发产生次级电子。
-焦耳效应（周围电场引起的离子化）在增益放大中也发挥重要作用。
如相对小的电阻形成的焦耳发热，引起周围气体分子离子化，形成更多的次级电子。
-微电子倍增效应是一种扩散过程，几个次级电子在考虑孔径的微通道内移动，使它们被周围更高电场的VP电极引导，并在散射和碰撞过程中不断增长。
通过这些效应，一个原始的电子可以通过连续的电子倍增放大，形成一个电子倍增级联。
每次放大都会产生更多的次级电子，最终形成一个大量的电子脉冲。
4. Anode电子收集最后，形成的电子脉冲会被Anode接电极收集，产生一个电子信号。
然而，光电倍增管也有一些缺点，例如灵敏度低于一些半导体光探测器，有一定的暗电流以及受到磁场和高压电场的干扰等。
因此，在实际应用中需要综合考虑这些因素和不同的应用需求，选择适当的光电探测器。

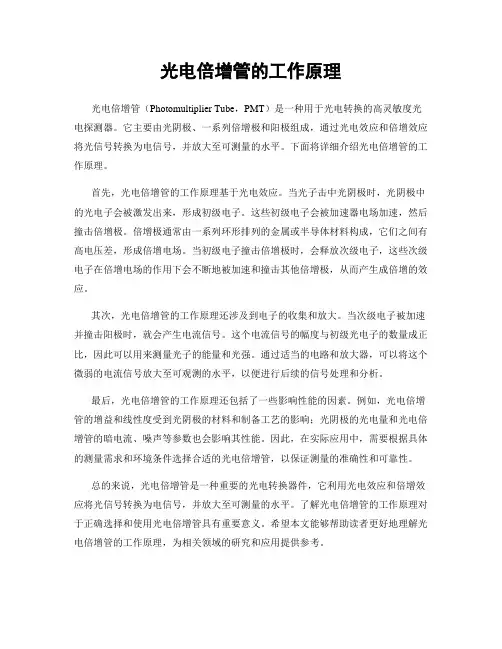

光电倍增管的工作原理光电倍增管（Photomultiplier Tube，PMT）是一种用于光电转换的高灵敏度光电探测器。
它主要由光阴极、一系列倍增极和阳极组成，通过光电效应和倍增效应将光信号转换为电信号，并放大至可测量的水平。
下面将详细介绍光电倍增管的工作原理。
首先，光电倍增管的工作原理基于光电效应。
当光子击中光阴极时，光阴极中的光电子会被激发出来，形成初级电子。
这些初级电子会被加速器电场加速，然后撞击倍增极。
倍增极通常由一系列环形排列的金属或半导体材料构成，它们之间有高电压差，形成倍增电场。
当初级电子撞击倍增极时，会释放次级电子，这些次级电子在倍增电场的作用下会不断地被加速和撞击其他倍增极，从而产生成倍增的效应。
其次，光电倍增管的工作原理还涉及到电子的收集和放大。
当次级电子被加速并撞击阳极时，就会产生电流信号。
这个电流信号的幅度与初级光电子的数量成正比，因此可以用来测量光子的能量和光强。
通过适当的电路和放大器，可以将这个微弱的电流信号放大至可观测的水平，以便进行后续的信号处理和分析。
最后，光电倍增管的工作原理还包括了一些影响性能的因素。
例如，光电倍增管的增益和线性度受到光阴极的材料和制备工艺的影响；光阴极的光电量和光电倍增管的暗电流、噪声等参数也会影响其性能。
因此，在实际应用中，需要根据具体的测量需求和环境条件选择合适的光电倍增管，以保证测量的准确性和可靠性。
总的来说，光电倍增管是一种重要的光电转换器件，它利用光电效应和倍增效应将光信号转换为电信号，并放大至可测量的水平。
了解光电倍增管的工作原理对于正确选择和使用光电倍增管具有重要意义。
希望本文能够帮助读者更好地理解光电倍增管的工作原理，为相关领域的研究和应用提供参考。
