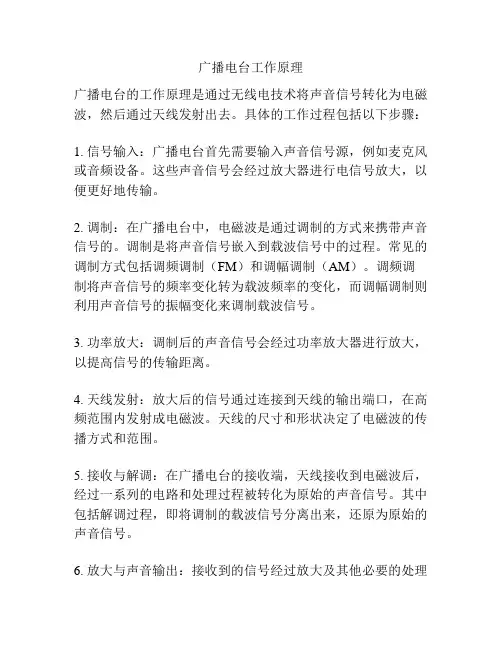

广播电台工作原理
广播电台的工作原理是通过无线电技术将声音信号转化为电磁波,然后通过天线发射出去。
具体的工作过程包括以下步骤:
1. 信号输入:广播电台首先需要输入声音信号源,例如麦克风或音频设备。
这些声音信号会经过放大器进行电信号放大,以便更好地传输。
2. 调制:在广播电台中,电磁波是通过调制的方式来携带声音信号的。
调制是将声音信号嵌入到载波信号中的过程。
常见的调制方式包括调频调制(FM)和调幅调制(AM)。
调频调制将声音信号的频率变化转为载波频率的变化,而调幅调制则利用声音信号的振幅变化来调制载波信号。
3. 功率放大:调制后的声音信号会经过功率放大器进行放大,以提高信号的传输距离。
4. 天线发射:放大后的信号通过连接到天线的输出端口,在高频范围内发射成电磁波。
天线的尺寸和形状决定了电磁波的传播方式和范围。
5. 接收与解调:在广播电台的接收端,天线接收到电磁波后,经过一系列的电路和处理过程被转化为原始的声音信号。
其中包括解调过程,即将调制的载波信号分离出来,还原为原始的声音信号。
6. 放大与声音输出:接收到的信号经过放大及其他必要的处理
后,送入扬声器或其他音频设备,最终输出为声音。
总之,广播电台的工作原理是将声音信号转化为电磁波,并通过天线发射出去,接收端再将电磁波转化回声音信号。
这样,人们就能够通过收音机等设备接收和听到广播电台传递的声音信息。
无线电通信技术的原理和应用随着科技的发展,人们对通讯技术的需求不断增加,无线电通信技术也日益受到广泛关注。
本文将介绍无线电通信技术的基本原理和应用。
一、无线电通信技术的基本原理无线电通信技术是一种利用电磁波进行通信的技术。
它的基本原理是借助发射机将电能转化成电磁波,利用无线电波在空间中的传播共振特性,经过传播和接收,让信息得以传递。
1. 电磁波的性质电磁波是一种横波,由电场和磁场相互垂直并相互作用构成,可以在真空中传播。
电磁波具有频率、波长、速度等特性,其中频率和波长间成反比例关系,频率越高,波长越短,速度不变。
2. 发射机的原理发射机是将电流变成电磁波的装置。
当电流通过发射机的天线时,会产生一定频率的电磁波,从而将信号传输到接收站点。
发射机有多种类型,包括调幅(AM)发射机和调频(FM)发射机。
3. 接收机的原理接收机的主要功能是将传输的电磁波转化为电流信号,经过放大和处理后提取出所需的信息。
接收机分为调幅(AM)接收机和调频(FM)接收机。
调幅接收机通过调制指定信号的振幅来传输信息,调频接收机则是通过调制信号的频率实现信息传输。
二、无线电通信技术的应用随着技术的发展,无线电通信技术的应用也日益广泛。
1. 无线电广播无线电广播是指通过调幅或调频的方式向大众传播音乐、新闻、文化、体育等信息的一种方式。
无线电广播的传输距离不受地形的限制,可以传播到很远的地方。
2. 无线电电视无线电电视是指通过无线电波将电视信号传输到接收机从而实现电视节目的观看。
无线电电视在信号质量、清晰度、传输距离等方面比有线电视更具优势。
3. 无线电通信无线电通信是指通过无线电波实现远距离通讯的一种方式。
无线电通信的应用包括移动电话、卫星通信、航空通信、海运通信等。
无线通信技术的发展已经极大地改变了人们的工作和生活方式,使得通讯更方便快捷。
4. 无线电导航无线电导航是指通过无线电信号实现导航的方式,包括全球定位系统(GPS)、雷达导航等。
广播的工作原理
广播是一种无线电通信技术,其工作原理是利用无线电波传播信息。
具体工作过程如下:
1. 信息源:广播的起点是产生需要传播的信息。
这个信息可以是声音、音乐、新闻、广告等。
2. 调制:在广播传输之前,信息需要被转化为无线电信号。
这个过程被称为调制。
调制将信息信号与无线电载波信号相结合,通过改变载波信号的属性(如频率、振幅、相位等)来表达信息。
3. 调频/调幅:调频和调幅是两种常见的调制方式。
调频广播
会改变载波的频率,而调幅广播则会改变载波的振幅。
这样可以将信息信号转化为不同频率或振幅的无线电信号。
4. 发射:调制后的无线电信号会被发送到发射器中。
发射器会将这些信号转化为无线电波,使其能够穿越空间传播。
发射过程中可能还会对信号进行放大,以增加传输距离和覆盖范围。
5. 传播:一旦信号转化为无线电波,它们便会以光速传播。
无线电波在空间中会遇到各种障碍物,例如建筑、地形和其他物体。
这些障碍物会对无线电波的传播造成一定的影响。
6. 接收:接收者是广播信号的目标。
接收者通常是普通的收音机,它能够接收并解析无线电波,将其转化为可听的声音或其他形式的信息。
7. 解调:接收器中的解调器将收到的无线电波转化为与原始信息信号相匹配的信号。
解调器会还原出发布的音乐、新闻或其他内容,使其能够被人听到或使用。
通过以上步骤,广播技术实现了信息在无线电波中的传输和接收,使人们能够在不同地点同时听到同样的内容。
广播的工作原理为人们提供了快速、便捷的信息传播渠道。
短波电台工作的详细原理
短波电台是一种广播无线电通信系统,可以传输声音、音乐、语言、数据等信息。
下面是短波电台工作的详细原理:
1. 调制:首先,声音或其他信息会通过一个调制器进行调制。
调制是将原始信号转换为可传输的无线电波的过程。
常见的调制方式有振幅调制(AM)、频率调制(FM)和相位调制(PM)。
2. 放大:调制后的信号被发送到一个放大器,放大器会增加信号的强度,以便在传输过程中减少衰减。
3. 发射:被放大的信号进一步传输到天线系统。
天线是短波电台中重要的部分,它将电能转换为电磁波并将其辐射到空间中。
4. 辐射:通过天线,电磁波以无线电频率辐射出去,并传播到接收方。
短波电台发射的电磁波具有比较高的频率和较短的波长,可以在大气层中进行远距离传播。
5. 接收和解调:接收方的天线接收到电磁波,并将其转换为电信号。
然后,这个信号会经过解调器进行解调,还原出原始的音频或数据信号。
总结起来,短波电台的工作原理可以归纳为:调制声音或信息信号,经过放大后,
将信号发送到天线系统辐射出去,接收方的天线接收到信号并解调,还原出原始的信息信号。
这样,短波电台就能实现远距离的无线广播通信。
无线电广播原理
无线电广播是一种无线通信技术,它利用电磁波传播信号,在空间中传送声音、音乐、新闻、广告等信息。
无线电广播的原理是根据电磁波的特性来实现的。
首先,无线电广播需要一个发射器来产生射频信号。
这个射频信号可以是电台或广播电台播放的声音或音乐,也可以是新闻或广告等内容。
发射器会将这些声音或信息转换成电信号,并通过一系列模拟和数字信号处理技术进行编码和调制。
接下来,编码和调制后的信号会被送入一个发射天线。
发射天线是一个特殊的装置,它可以将电信号转换为电磁波并辐射到空间中。
当电信号流经天线时,会在空间中产生一个电磁场,这个电磁场以一定的频率振荡,这个频率就是无线电广播的频率。
然后,电磁波会从发射天线中传播出去,形成电磁波的辐射区域。
在这个辐射区域内,任何能接收到这个频率的无线电设备都能够接收到电磁波,并将其转换成电信号。
这些设备可以是我们常见的收音机、电视机等。
最后,接收设备会对接收到的电磁波进行解调和解码,从而将信号转换回原始的声音、音乐或信息。
解调和解码的过程与发射过程相反,通过一系列的信号处理和放大,将电磁波的信号恢复成原始的声音或信息。
总结来说,无线电广播的原理是利用编码、调制、传输、接收
和解调等技术,将声音或信息转换为电磁波信号并在空间中传播,再由接收设备将其转化回原始的声音或信息。
无线电广播通过这种方式实现了远程传输和接收,使得人们能够在不同地点收听到同样的内容。
无线电原理
无线电是指在自由空间(包括空气和真空)传播的电磁波,其频率范围很宽,按波长可分为长波、中波、短波、超短波和微波。
无线电技术是通过无线电波传播信号的技术,其原理基于电磁波的传播和调制解调。
以下是无线电技术的基本原理:
1. 电磁波传播:电磁波是由电场和磁场相互作用而产生的一种波动,它可以在空间中传播。
在无线电通信中,电磁波被用作信号的载体,将信息从发射端传输到接收端。
2. 调制:为了将信息加载到电磁波上,需要对电磁波进行调制。
调制是将信息信号与高频载波信号相乘的过程,使得信息信号能够以电磁波的形式传输。
常见的调制方式包括调幅(AM)、调频(FM)和调相(PM)等。
3. 解调:在接收端,需要对接收的电磁波进行解调,以提取出其中的信息信号。
解调是将调制后的信号与高频载波信号分离的过程,通常使用滤波器、解调器等电路实现。
4. 天线:天线是无线电通信中的重要组成部分,用于发射和接收电磁波。
天线的作用是将电磁波转换为电信号或反之,它的设计和性能对无线电通信的效果有着重要影响。
通过以上原理,无线电技术可以实现无线通信、广播、雷达、卫星通信等应用。
它在现代通信、广播电视、航空航天、军事等领域都发挥着重要的作用。
无线广播原理无线广播是一种利用无线电波进行传播的广播方式,它的原理是利用无线电波在空间中传播的特性,将声音信号转换成无线电波,通过天线发射出去,再由接收设备接收并解调还原成声音信号。
无线广播的原理涉及到无线电通信、电磁波传播、调制解调等知识,下面将对无线广播的原理进行详细介绍。
首先,无线广播的原理基于电磁波的传播。
电磁波是一种由电场和磁场交替变化而产生的波动,它在空间中传播的速度等于光速,可以穿过大气层、云层和地面,传播距离远。
无线电波就是一种特定频率的电磁波,它在空间中传播时会遇到反射、折射、衍射等现象,因此可以实现远距离的传播。
其次,无线广播的原理涉及到调制和解调。
调制是指将声音信号转换成无线电波的过程,而解调则是将接收到的无线电波还原成声音信号的过程。
在调制过程中,声音信号会经过调幅、调频或者调相等方式,将其嵌入到无线电波中,然后由天线发射出去。
而在解调过程中,接收设备会接收到无线电波,并通过解调器将其还原成原始的声音信号。
另外,无线广播的原理还涉及到天线的作用。
天线是将电能转换成无线电磁波的装置,它可以将调制后的无线电波发射出去,并且可以接收到传来的无线电波。
天线的设计和布置会影响无线电波的发射和接收效果,因此在无线广播系统的设计中需要合理选择和布置天线。
总的来说,无线广播的原理是基于无线电波的传播特性和调制解调技术,通过天线进行发射和接收,实现声音信号的远距离传播。
无线广播在现代社会中有着广泛的应用,包括广播电台、无线电视、无线网络等,它为人们提供了丰富多样的信息和娱乐服务,成为人们生活中不可或缺的一部分。
综上所述,无线广播的原理涉及到电磁波传播、调制解调技术和天线的作用,它通过将声音信号转换成无线电波,并利用电磁波在空间中传播的特性,实现了远距离的广播传播。
无线广播在现代社会中发挥着重要的作用,为人们的生活带来了便利和乐趣。
无线电发报机原理无线电发报机是一种能够将电信号转化为无线电波并发送出去的设备。
它是现代通信技术中不可或缺的一部分,广泛应用于军事、民用通信、广播电视等领域。
无线电发报机的原理是利用电磁波的传播特性,将电信号转化为无线电波并通过天线发送出去。
具体来说,无线电发报机由三个主要部分组成:发射机、天线和接收机。
发射机是无线电发报机的核心部分,它能够将电信号转化为无线电波并通过天线发送出去。
发射机的主要组成部分包括振荡器、放大器和调制器。
振荡器能够产生高频电信号,放大器能够将低功率的电信号放大到足以驱动天线的功率,调制器则能够将音频信号等信息信号调制到高频电信号中。
天线是无线电发报机的另一个重要组成部分,它能够将发射机产生的无线电波转化为电信号并传输到接收机中。
天线的种类和形状各不相同,不同的天线适用于不同的频率和传输距离。
例如,短波天线适用于长距离通信,而VHF天线适用于短距离通信。
接收机是无线电发报机的第三个主要组成部分,它能够接收到从天线传输过来的无线电波并将其转化为电信号。
接收机的主要组成部分包括天线、放大器、解调器和扫描器。
天线能够接收到无线电波并将其转化为电信号,放大器能够将电信号放大到足以驱动解调器的功率,解调器能够将高频电信号中的信息信号解调出来,扫描器则能够扫描不同的频率以接收不同的信号。
无线电发报机是一种能够将电信号转化为无线电波并发送出去的设备。
它的原理是利用电磁波的传播特性,将电信号转化为无线电波并通过天线发送出去。
无线电发报机由发射机、天线和接收机三个主要部分组成,每个部分都有其特定的功能和作用。
无线电发报机的应用范围广泛,是现代通信技术中不可或缺的一部分。
无线电报机原理
无线电报机是一种通过无线电信号传输信息的设备,它的原理是利用
电磁波传输信息。
无线电报机的发射端通过电磁波将信息传输到接收端,接收端通过解码将信息还原成原始的文本或图像。
无线电报机的发射端主要由发射机和天线组成。
发射机将电信号转换
成电磁波,然后通过天线将电磁波发射出去。
天线的作用是将电磁波
转换成空气中的电磁波,使其能够传输到接收端。
无线电报机的接收端主要由天线、接收机和解码器组成。
天线将电磁
波接收下来,然后通过接收机将电磁波转换成电信号。
接收机的作用
是将电磁波转换成电信号,然后通过解码器将电信号还原成原始的文
本或图像。
无线电报机的原理是利用电磁波传输信息,电磁波是一种由电场和磁
场组成的波动,它能够在空气中传输信息。
电磁波的传输速度非常快,可以达到光速的99.9%以上,因此无线电报机可以实现远距离的信息
传输。
无线电报机的应用非常广泛,它可以用于军事通信、航空通信、海上
通信、天气预报等领域。
在现代社会中,无线电报机已经被广泛应用
于移动通信、卫星通信、无线电广播等领域。
总之,无线电报机是一种利用电磁波传输信息的设备,它的原理是利用电磁波传输信息。
无线电报机的应用非常广泛,它已经成为现代通信领域中不可或缺的一部分。

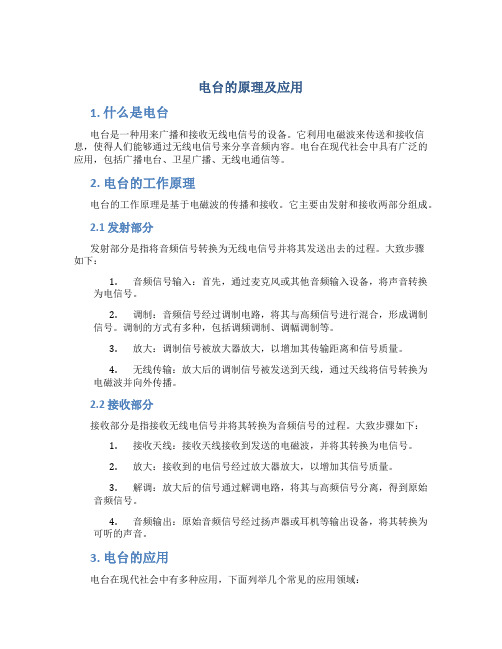

电台的原理及应用1. 什么是电台电台是一种用来广播和接收无线电信号的设备。
它利用电磁波来传送和接收信息,使得人们能够通过无线电信号来分享音频内容。
电台在现代社会中具有广泛的应用,包括广播电台、卫星广播、无线电通信等。
2. 电台的工作原理电台的工作原理是基于电磁波的传播和接收。
它主要由发射和接收两部分组成。
2.1 发射部分发射部分是指将音频信号转换为无线电信号并将其发送出去的过程。
大致步骤如下:1.音频信号输入:首先,通过麦克风或其他音频输入设备,将声音转换为电信号。
2.调制:音频信号经过调制电路,将其与高频信号进行混合,形成调制信号。
调制的方式有多种,包括调频调制、调幅调制等。
3.放大:调制信号被放大器放大,以增加其传输距离和信号质量。
4.无线传输:放大后的调制信号被发送到天线,通过天线将信号转换为电磁波并向外传播。
2.2 接收部分接收部分是指接收无线电信号并将其转换为音频信号的过程。
大致步骤如下:1.接收天线:接收天线接收到发送的电磁波,并将其转换为电信号。
2.放大:接收到的电信号经过放大器放大,以增加其信号质量。
3.解调:放大后的信号通过解调电路,将其与高频信号分离,得到原始音频信号。
4.音频输出:原始音频信号经过扬声器或耳机等输出设备,将其转换为可听的声音。
3. 电台的应用电台在现代社会中有多种应用,下面列举几个常见的应用领域:3.1 广播电台广播电台是最常见的电台应用之一。
它通过无线电信号将音频内容传输到广大的听众群体。
广播电台可以提供各种类型的节目,包括新闻、音乐、娱乐等,满足人们的不同需求。
广播电台的覆盖范围可以是城市、地区甚至全国乃至全球。
3.2 无线电通信无线电通信是电台的另一个重要应用。
它通过无线电波进行信息传输,可以实现远距离通信。
无线电通信广泛应用于军事、航空、航海、公共安全等领域,在远程通信和应急通信方面发挥着重要的作用。
3.3 卫星广播卫星广播利用卫星来传输电台信号,可以实现全球范围的覆盖。
电台发报机工作原理一、引言电台发报机是一种用于发送电子消息的设备,被广泛应用于通信领域。
本文将深入探讨电台发报机的工作原理,包括其核心组成部分和工作流程。
二、电台发报机的组成部分电台发报机主要由以下几个核心组成部分构成:2.1. 发射器发射器是电台发报机的核心部分,用于将要发送的信息转化为无线电信号。
它包含以下几个重要元素:1.麦克风:用于接收声音信号,并将其转化为电信号。
2.调频电路:将麦克风转化的电信号进行调频,使其能够在无线电频谱中传输。
3.功率放大器:将调频后的信号进行放大,以增强信号的传输能力。
4.天线:将放大后的信号转化为无线电波,并发射出去。
2.2. 接收器接收器是电台发报机的另一个重要组成部分,用于接收其他设备发送的无线电信号。
它包括以下几个关键元素:1.天线:用于接收外部的无线电信号,并将其转化为电信号。
2.调制解调器:将接收到的电信号进行解调,恢复出原始的信息信号。
3.扬声器:将解调后的电信号转化为声音信号,以供用户听取。
2.3. 控制电路控制电路是电台发报机的一个重要组成部分,用于控制发射器和接收器的工作状态。
它包含以下几个关键元素:1.微处理器:作为控制单元,负责接收用户的指令并控制发射器和接收器的工作。
2.按键、旋钮:供用户输入指令,控制电台发报机的不同功能。
3.显示屏:显示电台发报机的工作状态、频率等信息。
三、电台发报机的工作原理电台发报机的工作原理可概括如下:1.用户通过按键或旋钮向微处理器输入指令,控制电台发报机的频率、音量等参数。
2.微处理器将指令转化为控制信号,并发送给发射器和接收器。
3.发射器接收到控制信号后,将麦克风接收到的声音信号进行调频、放大处理,并通过天线将调频后的信号发射出去。
4.接收器接收到其他设备发射的无线电信号后,将其转化为电信号,并通过调制解调器进行解调处理。
5.解调后的信号经过扬声器转化为声音信号,供用户听取。
6.控制电路不断接收用户的指令,调整发射器和接收器的工作状态,以实现用户想要的功能。
无线电广播发射原理
无线电广播发射是指无线电信号通过发射机发送到空气中,并通过天
线传输到接收器的过程。
其发射原理涉及模拟和数字技术,通过振荡
器和调制器可以将音频信号转换为高频无线电信号,再通过调节其发
射功率、频率和载波偏移量的方式实现传输。
无线电广播发射的核心是发射机。
发射机首先产生一个较高的无线电
频率,这个频率可以是固定的,也可以按照音频信号的大小及方向进
行调整。
而频率会通过一个调制器被调制,使得其能够携带音频信号
瑰丽的信息。
调制器是无线电广播发射原理中的重要部分,它将音频信号与高频载
波信号结合并制造新的信号,从而使得这些信息能够通过天线迅速传播。
广播中使用比较广泛的是频率调制,即利用音频信号的大小改变
调制信号的全部频率,从而实现无线电广播的音频传输。
除了调制之外,无线电广播发射还需要对无线电频率和功率进行控制。
这些因素的设置直接影响了信号的传输范围和质量。
在实际应用中,
广播电台的发射功率和接收天线的高度,以及接收带宽都是关键的因素。
总体而言,无线电广播发射的原理是调制音频信号的一些关键参数并将其转换为无线电信号。
通过设置发射功率、频率和载波偏移量等参数,可以使得信号达到适当的范围并传输到接收端。
此外,还可以通过信道复用等方法将多个无线电广播频率转换到同一个信道,从而节省资源和提高信号效率。
以上是关于无线电广播发射原理的简要介绍。
无线电广播发射是一项非常重要的技术,将音频信号转换为无线电信号,实现信号的远距离传输,使得人们能够享受到各种各样的广播内容。
无线电的原理无线电技术是一种利用无线电波进行通信和信息传输的技术。
它的原理是利用电磁波的传播特性,通过调制和解调等方法,将声音、图像等信息转换成电磁波信号进行传输,然后再将接收到的电磁波信号转换成原始的声音、图像等信息。
无线电技术在现代通信、广播、雷达、导航等领域有着广泛的应用,成为现代社会不可或缺的一部分。
无线电的原理主要包括电磁波的产生和传播、调制和解调技术以及天线的作用等方面。
首先,电磁波是由振荡的电场和磁场相互作用而产生的,它们以光速在真空中传播,具有波长、频率和振幅等特性。
在无线电通信中,发射机通过调制电磁波的频率、振幅或相位等参数,将要传输的信息编码到电磁波信号中,然后通过天线将编码后的电磁波信号发射出去。
接收机则通过天线接收到发射机发射的电磁波信号,经过解调等处理,将原始的信息还原出来。
调制和解调技术是无线电通信中的重要环节。
调制是指将要传输的信息信号和载波信号相互作用,改变载波信号的某些特性,将信息信号编码到载波信号中。
而解调则是将接收到的调制后的信号进行处理,将原始的信息信号还原出来。
常见的调制方式包括调频调制、调幅调制和调相调制等,它们分别适用于不同的通信场景和要求。
解调技术则是根据调制的方式进行相应的处理,将原始的信息信号还原出来。
天线是无线电通信中的重要组成部分,它的作用是将发射机产生的电磁波信号转换成空间中的电磁波,并将其辐射出去;同时,它也能将接收到的电磁波信号转换成电信号,供接收机进行处理。
天线的类型和结构多种多样,不同的应用场景需要不同类型的天线来实现最佳的通信效果。
总的来说,无线电的原理是基于电磁波的产生和传播、调制和解调技术以及天线的作用等方面。
它是现代通信技术的基础,无线电技术的发展也推动了现代社会的发展和变革。
随着科技的不断进步,无线电技术将会在更多的领域得到应用,为人类的生活带来更多的便利和可能性。
广播工作原理
广播是一种以电磁波传输信息的无线通信方式,通过无线电信号将信息从发送方传输到接收方。
其工作原理可以描述为以下几个步骤:
1. 信号调制:将要传输的信息信号转换为高频的电磁波,这一过程称为信号调制。
常见的调制方式包括调幅(Amplitude Modulation,AM)、调频(Frequency Modulation,FM)和调
相(Phase Modulation,PM)。
2. 发射:调制后的信号被发送器中的天线发射出去。
天线将电能转换为电磁波,并以特定的频率、幅度和相位将信号辐射出去。
天线的设计和调整会显著影响发射的效果。
3. 传播:发射的电磁波在空气中传播。
电磁波以光速直线传播,遵循直线传播的规律,遇到遮挡或反射时可能发生传播路径的弯曲,也可能导致衰减和多径传播。
4. 接收:接收方的天线接收到发射方发出的电磁波。
天线将接收到的电磁波转换为电能,并通过放大、滤波等一系列电路处理,还原出原始的调制信号。
5. 信号解调:解调器对接收到的信号进行解调,将其转换为原始的信息信号。
解调的方式要与发送方的调制方式相匹配,才能准确还原信息。
6. 输出:解调后的信号经过后续处理,如放大、去噪等,最终
输出到听众或接收方所使用的设备上。
通过以上步骤,广播实现了无线信息的传输。
不同调制方式和频率的选择,使得广播可以在不同范围内传输信息,从广播电台的音频播放到全球短波广播的传输。
同时,广播还可以通过多个频道的划分,实现多重信号同时传输的功能。
无线电传输声音原理
无线电传输声音是指利用无线电波将自然声音或放大后的电子声音信号传送到远处接收设备,使接收者能够听到声音的过程。
无线电传输声音的原理是利用电磁波的传输特性,将声音信号转化为无线电信号,通过天线进行发射和接收。
无线电传输声音的过程可以分为三个步骤,分别是声音信号的转换、无线电信号的发射和接收。
声音信号的转换需要通过麦克风或其他声音传感器将声音信号转化为电子信号,这些电子信号经过放大和处理后可以被发送到无线电发射装置。
无线电信号的发射需要通过无线电发射器将经过处理的电子信号转化为无线电信号,这些信号经过天线发射出去。
无线电信号的接收需要通过天线接收无线电信号,并将其转化为电子信号,这些信号经过放大和处理后可以被扬声器或其他声音输出设备转化为声音信号。
无线电传输声音的原理在实际应用中有着广泛的应用。
例如,广播电台、电视台、手机通讯等都是利用无线电传输声音的技术实现的。
在实际应用中,无线电传输声音也存在着一些问题。
例如,无线电
信号的传输距离和信号强度受到环境影响,如建筑物、山丘、天气等都会对无线电信号的传输产生影响。
此外,无线电信号的传输也容易受到干扰,如电磁干扰、频率干扰等都会影响无线电信号的传输和接收。
为了解决这些问题,现代无线电传输声音技术不断发展,如采用数字信号处理技术、多天线系统、自适应调制技术等,使无线电传输声音更加稳定和可靠。
同时,也推动了无线电传输声音技术的不断创新和发展,为人们生活带来了更多的便利和乐趣。
一无线电广播原理无线电是20世纪初期才发展起来的,开始人们把它用于通讯,无线电广播则是无线电的一个分支。
这一门科学技术在发明至今短短几十年的时间里,发生了翻天覆地的变化。
已经被广泛地应用在工农业生产、国防军事、交通运输、广播通讯和日常生活等各个方面。
在这本书里,我们将从无线电广播的基本原理开始,学习一些初级的无线电技术。
并指导大家用一些简单的元器件,自己组装收音机。
如果读者能够刻苦钻研,克服理论学习上的困难,一边动脑学习一边动手实践。
不但会对本书的内容感到浓厚的兴趣,而且还会对今后进一步学习无线电技术创造有利的条件。
1无线电波及其发射原理在无线电广播中我们会经常听到:“这里是××广播电台,××××千赫……”这是在告诉我们这家电台的名称和发射的无线电波频率。
我们知道:交流电每秒发生50次改变方向和大小的周期性变化。
在电学里,把电流强度随时间作周期性变化的电流叫作振荡电流。
交流电就是一种振荡电流。
振荡电流每秒周期性变化的次数叫作振荡频率。
在无线电技术里,向外发射的是高辐射能量的高频(一般在几百千赫以上)振荡电流,而每秒振荡几十次的低频振荡电流的辐射能量很低,在无线电广播技术中是不适用的。
当处于空间的导线通过高频振荡电流时,在它的周围空间就要产生不可分割的电场和磁场。
电场和磁场是统一的客观物质——电磁场的两个方面,当导线周围产生变化的磁场时,变化的磁场附近空间又会产生变化的电场;这种变化的电场又会产生变化的磁场(如图1-1所示)。
这种不断交变着的电场和磁场,越来越远地向周围空间传播,就形成了电磁波。
电磁波的传播速度极快,在真空或空气中的传播速度和光速(用“c ”表示)差不多,约为30万千米/秒。
在高频振荡电流振荡一个周期的时间内,电磁场在空间的传播距离叫作电磁波的波长(用“λ”表示)。
假定高频振荡电流的频率用f 表示,则有:。
fc = 无线电所应用的电磁波的波长范围是很广的(从几毫米到几千米)。
并根据一定的波长范围把电磁波划分为几个波段。
表1-1:无线电波段的划分波段名称波长范围波段名称频率范围用途极长波100000米以上极低频(ELF)3千赫以下超长波100000~10000米甚低频(VLF)3~30千赫长波10000~1000米低频(LF)30~300千赫电报中波1000~100米中频(MF)300~3000千赫广播短波100~10米高频(HF)3~30兆赫电报、广播超短波10~1米甚高频(UHF)30~300兆赫广播电视导航微波分米波10~1分米特高频(UHF)300~3000兆赫电视雷达导航厘米波10~1厘米超高频(SHF)3~30千兆赫电视雷达导航毫米波10~1毫米极高频(EHF)30~300千兆赫雷达导航图1-1电磁波的传播过程示意图不同波长的无线电波具有不同的传播特性,其用途也各不相同(参见表1-1)。
不同波长的无线电波具有不同的特性。
例如中波基本上是沿地表传播,受地面的吸收作用,使中波的传播距离受到限制。
但中波的信号稳定,多用于省市以内较近距离的无线电广播。
短波的传播主要靠地面和天空中电离层之间的反射,虽然信号没有中波稳定,但传播距离远,多用于国际间的无线电广播。
超短波能够穿透电离层而不被其反射,与光线的传播性质相似,主要用于电视、雷达和近距离通讯。
我们已经知道,无线电发射靠的是高频振荡电流。
那高频电流又是怎样产生的呢?产生高频振荡电流的电路叫作高频振荡电路,它一般是由一个线圈(用字母L 表示)和电容(用字母C 表示)构成的回路组成,所以叫LC 振荡电路,如图1-2(a )所示。
在电路(a )中,电容C 经由一个开关K 和电池组并联,电池组向C 充电。
当C 充满电荷时,两极板间的电场最强,其两端的电压图1-2振荡电路中的电流变化曲线(c )(b )(a )(e )(d)C KC C C C LL L K K K K也最大(等于电池组的电压)。
这时开关没有把线圈接入,LC 回路呈开路状态,电路中的能量全部是电能。
当开关K扳向线圈,把电池组和电容断开,LC就构成了闭合回路。
这时电容C便通过线圈L放电,由于L的自感作用,放电电流i不能立刻达到最大值而只能逐渐增大。
在放电过程中,电容极板上的电荷逐渐减少,电场逐渐减弱。
但随着L中的电流增大,线圈中的磁场却逐渐加强。
在C放电的过程中,LC回路中的电场能被逐渐转变为线圈中的磁场能。
C放电完毕,极板上的电荷和电场全部消失,通过L中的电流达到最大值,电容C中的电场能全部转变为线圈L中的磁场能,如图1-2(b)。
在此过程中形成了振荡电流i的OA段。
随后,由于线圈L的自感作用,电流到达最大值后并不立即消失,而是逐渐减小,线圈L中的磁场也开始减弱。
磁场的变化要产生感生电流。
因此电容C又被感生电流反方向重新充电,这时,电容极板上的电荷极性和极板间的电场方向跟以前相反。
在这个过程中,L中的磁场能又被逐渐转变成为电容器中的电场能。
随着磁场的逐渐减弱,感生电流也逐渐减小。
当L中的磁场减小到零时,全部能量返回电容C,此时C极板两端的电压和极板间的电场又达到最大值,但方向和原来相反,如图1-2(c)所示。
于是形成了振荡电流i的AB段。
接着,电容器C又要通过线圈L进行放电,产生和前面放电电流方向相反的电流。
放电完毕时,电路中的磁场又再一次的全部转变成磁场能。
只是这时线圈中的磁场方向和图1-2(b)相反,如图1-2(d)所示。
这个过程形成了振荡电流i的BC 段。
而后,在线圈L的自感作用下,感生电流再次使电容C充电,线圈中的磁场能又如图1-2(e)所示,全部转化为电容器的电场能,形成了振荡电流的CD段。
这样上述电场和磁场周期性转化的过程就会反复循环地进行下去,从而在LC回路中得到周期性变化的振荡电流。
其实,在LC 振荡回路中,由于线圈导线中有电阻的存在,必然要引起能量损失,所以振幅(振荡电流i 的最大值)会逐渐减小,最终导致停振。
这种振荡被称作减幅振荡或阻尼振荡,其振荡波形如图1-3(a )。
如果能在振荡过程中适时地给LC 回路补充能量,来补偿电路上的能量损耗,那么振幅就会保持不变。
这种振幅不变的振荡叫作等幅振荡,如图1-3(b )所示。
在无线电发射技术中,所需要的是等幅振荡,这就需要不断地给振荡回路补充能量。
在实际电路中的做法是,从振荡回路取出一部分振荡电流送给放大器进行放大,然后把经放大器放大的振荡电流再补充给振荡回路,就使得振荡电路能够保持等幅振荡。
这种放大器和LC 回路被统称为振荡电路或振荡器,图1-4就是一个振荡电路的示意图。
由振荡器产生的高频等幅振荡电流在LC 回路中不断地使电容器C 内的电场和线圈L 内的磁场发生转变。
由于电容器C 极板间图1-3阻尼振荡和等幅振荡(b )图1-4由放大器组成的振荡器的距离很小,线圈L 也绕成螺线管状,回路中的电场和磁场几乎完全集中在电容器和线圈的内部。
这种振荡回路向外辐射的电磁能量极小,是不利于向外辐射电磁波的。
通常把这种振荡电路叫作闭合振荡电路。
为了有效地发送电磁波,就要使振荡电路中的电场和磁场尽可能地分布到周围空间,这就必须对闭合振荡电路加以变化。
把电容器的极板尺寸加大,并把极板间的距离也相应变化和增大,就会使电容器内部电场向外辐射增多。
如果继续变化,直至把两个极板变成两条导线,一条伸入高空成为天线,另一条埋入地下成为地线,就变成了如图1-5所示的开放式振荡电路。
开放式电路的天线和地线之间形成的分布电容替代了原来的电图1-5把LC 振荡回路变成开放式电路图1-6用耦合的开放电路发射电磁波L C 耦合线圈容器C,大大地增加了电场分布的空间,电场的周围又产生磁场,磁场的周围又产生电场,于是有效地把电磁波向周围空间辐射出去。
在实际的电路中,开放振荡电路的线圈是和闭合电路的线圈绕在一起的。
如图1 6所示。
振荡器LC闭合回路当中的振荡电流能有效地耦合到开放式电路的耦合线圈内,使得开放电路的线圈内产生同频率的振荡电流,这一电流被传送到天线,就向四周的空间发射了电磁波。
2无线电波的调制理论和实践证明,只有无线电波的波长和发射天线的尺寸相差不多时,才能有效地向外发射。
说话的声音、演奏的音乐是声波,它们的频率在20H Z~15000H Z之间,波长大约为15000KM~20KM之间。
可见要想制造这样高大的天线是根本不可能的。
虽然音频信号可借助空气传向四周。
但声波的传播距离很近,在距声源稍远的地方就听不到了。
把声音的变化转变成相对应的电信号(称为音频信号)虽然能够用导线传向较远的地方,但因频率过低而不能用来进行发射。
而高频率的无线电波在空间却可传播得很远很远。
如果能将高频信号作为运载工具,把音频信号装载在高频信号上,就能把音频信号通过空间传向远方了。
在无线电技术里,把载运音频信号(或其它低频信号)的高频无线电波称为载波。
把音频信号(或其它低频信号)加载到高频无线电波的过程叫作调制。
没有加载音频信号(或其它低频信号)的无线电波称为等幅波,加载音频信号以后的无线电波被叫作调制波。
用来调制载波的音频信号也叫作调制信号。
无线电广播中采用的调制方式一般是用音频电流去调制高频电流的振幅,也就是使载波的振幅随着广播的语言、音乐等音频信号的变化而变化。
这种调制方式叫作调幅。
被调制后的无线电波被叫作调幅波,其调制原理和波形如图1-7所示。
图中的(a )表示未调制前的等幅波,(b )表示音频调制信号,(c )表示被调制以后的调幅波。
从图中可以看出,调幅波振幅的包络线(即振幅变化的轨迹)与音频调制信号完全一样。
除调幅以外,无线电广播采用的调制方法还有调频,它是使载波信号的频率随着调制信号的幅度发生变化。
当调制信号为零时,载波信号的频率为一个定值,被称作调频信号的中心频率。
调制时,这个中心频率随着调制信号的幅度发生偏移,如图1-8所示。
在调频波中,既反应了调制信号正负的变化,也反应了调制信号振幅的变化。
从图中还可看出,调频波是等图1-7调幅波的示意图(c )高频调幅波信号(b )低频或音频调制信号(a )高频等幅振荡信号图1-8调频波的示意图(c )高频调频波信号(b )低频或音频调制信号(a )高频等幅振荡信号等幅幅波,不管中心频率怎样偏移,它的振幅都不改变。
由于调频波的抗干扰能力强,频带宽,被广泛地应用于电视(伴音)和广播。
由此可见,广播电台的广播过程就是一个调制和发射无线电波的过程。
图1-9是一个调幅广播电台的示意图。
从图中看图1-9调幅波的发射过程示意图出,广播节目的声音通过话筒或录音机变成音频信号,然后被送入音频放大器进行放大,经过放大的音频信号和高频振荡器产生的高频载波一起又被送入调制电路中,在调制电路的输出端就得到了被调制的高频调幅信号。
