35000m～3h制氧机提氩改造及效益

  • 格式：pdf
  • 大小：199.59 KB
  • 文档页数：4

文章编号:100929425(2002)0420028204收稿日期:2002202205;修回日期:2002204216作者简介:王庆洪(1968-　),男,1991年毕业于西安交通大学低温技术专业,现工作单位鞍钢集团新钢铁公司生产部,工程师。

35000m 3/h 制氧机提氩改造及效益王庆洪1,孙长虹2,王开君3(1.鞍钢集团新钢铁公司生产部,辽宁鞍山　114021; 2.鞍钢集团新钢铁公司氧气厂; 3.鞍钢集团公司计财部) 摘要:本文介绍鞍钢氧气厂1#35000m 3/h 制氧机进行改造,增设了杭州制氧机厂生产的650m 3/h 提氩设备后的运行情况及由此产生的经济效益。

关键词:大型空分设备;改造;提氩;运行;经济效益中图分类号:T B662 文献标识码:BR etrofitting 35000m 3/h oxygen plant by adding an argon recoverysubsystem and economic benefitsWang Qing -hong 1,Sun Chang -hong 2,Wang kai -jun 3(1.Production Department o f New Iron &Company subordinate to Anshan Iron &Steel G roup Co.,Anshan 114021,Liaoning Province , 2.Oxygen Producing Factory o f New Iron &Steel Company subordinate to Anshan Iron &Steel G roup Co., 3.Planning and Accounts Section o f Anshan Iron &Steel G roup Co.)Abstract :The paper describes the retrofitting of 1#35000m 3/h oxygen plant installed in Oxygen Producing Factory of Anshan New Iron &Steel C om pany which was performed by adding a 650m 3/h arg on recovery subsystem produced by Hangzhou Oxygen Plant Manu factory.The paper highlights the operating conditions after retrofit and the resulting economic benefits.K eyw ords :Large scale air separation plant ;Retrofit ;Arg on recovery ;Operation ;Economic benefits1　前言鞍钢氧气厂1#35000m 3/h 制氧机是由日本酸素公司引进,于1978年12月份投产。

因当时用氩量少未随之引进提氩设备,但设计中预留了提氩所需的各工艺抽口。

随着鞍钢全转炉、全连铸的实现,生产所需氩气量大幅度增加,为此,借该制氧机组2000年8～9月计划检修之机,改造增设杭氧产650m 3/h 提氩设备,并于2000年10月开始调试生产。

自投产以来,设备运行较为稳定,供氩不足状况得以缓解,特别在其他制氧机出现故障或停机检修时,为保证氩气的正常供应发挥了重要的作用;因增设提氩设备后改善了空分主塔精馏工况,特别是上塔的精馏潜力得以进一步挖掘,主要产品产量有所提高,机组的能耗指标明显下降,综合经济效益显著。

2　改造提氩及工艺流程说明1#35000m 3/h 制氧机2000年8月15日到9月9日计划检修近一个月,为缩短改造工程工期,减少对生产的影响,氩塔等主要设备在空分检修前,采用外部独立冷箱预先安装,利用原有厂房作为净化间的方式,提前于7月底基本安装完,机组检修期间再进行了必要的工艺管道接点。

该套650m 3/h 提氩设备,系应用传统的氩气生产工艺流程,即从上塔第36块塔板抽取含氩8%挖潜改进～10%的氩馏分,在粗氩塔(填料塔)中,经过精馏提纯得到纯度为96%～98%的粗氩,其回流液返回到上塔同一块塔板上。

将粗氩引入氩净化装置中,在以钯触媒为催化剂的除氧炉中加过量氢,除去粗氩中含量为215%左右的氧,获得含氧为2～5×10-6的工艺氩。

然后工艺氩在精氩塔(塔板式)中进行精馏,净化掉工艺氩中的氮和过量氢,获得液态的精氩。

粗氩塔的液空来自液空过冷器,液空蒸汽与膨胀空气汇合后返回空分上塔。

粗氩塔特点是采用高效填料塔,其优点在于安装方便,塔径小,塔内阻力低,节能且分离效果好,工况稳定;精氩塔仍采用传统的筛孔塔板型式,共70块塔板,其冷源为液氮。

工艺氩液化后由第55块塔板进塔。

该套提氩设备的主要设计参数参见表2。

3　改造投产后空分及氩提取系统运行情况311　改造提氩前后空分主要工艺参数的变化情况氩馏分抽取自上塔膨胀空气进料口之下,回流液同时回到上塔,因此上塔精馏段、提馏段的回流比发生变化,氧、氮、氩等成分分布随之发生变化,精馏工况得以进一步改善。

提氩之前,由于空气中含量为01932%的氩在空分塔中不断积聚,使上塔精馏段最高氩含量达到7135%,提馏段最高氩含量达到8%,为保证空分的正常运行,一部分氩随下流液体进入液氧,由氧产品带走而影响氧纯度;另一部分氩随着上升蒸汽上升,为减少氩组分在精馏段过量积聚而随污氮气排放掉,以便保证在上塔顶部得到高纯度的氮气,所排放污氮气中,氩气的含量与含氧量成正比,如图1所示。

大量排放含氩和氧气的污氮气必然降低氮的平均浓度,从而降低氧产品的提取率。

图1　排放污氮气中氧、氩含量比(体积比) 自上塔提馏段第36块塔板处抽取氩馏分进行提氩,回流液回到同一塔板上,加之液空进上塔流量减小后,上塔提馏段、精馏段的回流比发生变化,如图2所示。

3—3段(液空与膨胀空气进料口之间)因液空进塔减少相对较多,回流比下降(由0192降低图2　提氩前后上塔各段回流比比较为0170),4—4段(膨胀空气进料口与氩馏分抽口之间)的回流比因氩馏分抽气量较多而增幅较大,其它各段的回流比均略减小且变化幅度不大。

工况改变后,上塔中氩富积区下移,精馏段最高氩含量降为410%,提馏段最高氩含量增加到12%～13%,且上塔内氩组分总积聚量减少,上塔精馏工况明显改善。

精馏段含氩量降低同时,污氮中含氩、氧量随之降低,平均氮浓度可由9613%～9616%提高到9813%以上。

随着氮纯度增加有望提高氮气产量,但受原上塔精馏段结构及氮气产品管道等客观条件限制,特别是要保证污氮量以满足切换式换热器自清除的要求,氮气产量无明显增加;提馏段中5—5段下流液体中含氩量降低,使液氧中含氩减少,氧产品纯度提高,在保证原有供氧纯度的情况下,能够有效提高氧产量,氧提取率由提氩前的86%左右提高到91%左右(提氩前设计值为8714%)。

改造提氩前后空分的主要工艺参数见表1。

提氩前后上塔氩成分改变情况见图3,图4。

3.2　氩提取系统运行情况该提氩装置自2000年10月调试投产以来,其主体设备运行基本可靠。

在试车、投产及日常工艺调整的过程中,曾经遇到了一些问题,如粗氩塔冷凝蒸发器10%液空回流管道堵塞、水环式粗氩压缩机叶轮结垢等。

经过充分的分析研究,进行了必要表1　提氩前后空分的主要工艺参数比较比较项目提氩前提氩后工况Ⅰ工况Ⅱ工况Ⅰ工况Ⅱ空压机排气量,m 3/h195000190000195000190000进塔空气量,m 3/h 3190125185250190125185250进塔空气压力,MPa 015015101495015进塔空气温度,K 303303302301下塔阻力,kPa121311141312上塔上部阻力,kPa 315313315315上塔下部阻力,kPa 25162418251224膨胀机膨胀量,m 3/h 3336700370002800027000膨胀机进口压力,MPa 01480148201480148膨胀机出口压力,MPa 010350103501035010349污氮气量,m 3/h 131015127140127900124230污氮气纯度,%96951698129810纯氮气量,m 3/h 24000240002420024100纯氮气纯度,%991999991999991999991999产品氮气温度,K 291292292294平均氮浓度,%9616961398149813氧气产量,m 3/h 33500325003600035000氧气纯度,%9915991599159915产品氧气温度,K 289288291293液氧产量,L/h 12501250875834液氮产量,L/h 1042104010401000氧提取率,%86114851859116591144 注:3切换损失按215%进行计算; 33检修及提氩前为提高液氧产量运行两台膨胀机,检修及提氩后运行一台膨胀机。

图3　不抽氩馏分的上塔组分分布图图4　抽氩馏分的上塔组分分布图的工艺调整和改进,使该套装置的工艺操作手段不断完善,能够保证稳定生产,正常供氩。

该提氩装置的部分运行参数见表2。

表2　氩提取试运行及经过工艺改进后主要参数比较比较项目试车运行期间参数调整工艺之后参数设计参数氩馏分量,m 3/h 19250～2065023800～2415025560 含氩,%815～910817～108～10 含氧,%91～911590～911590～92 含氮,%≤0112≤011≤0106粗氩量,m 3/h 550～590680～690710(合同值650) 含氩,%9415～96189511～951896 含氧,%212～317213～216215 含氮,%118～210116～118115粗氩冷凝蒸发器　温差,K2102102105～116工艺氩量,m 3/h 560～600690～710729 含氧,×10-6≤4≤2≤2 含氢,%2189～31972165～31981～215 含氮,%115～210≤116116 含氩,%9415～951495～969516粗氩产量,m 3/h 450～480600～610650(合同值600) 纯度,%991999991999991999 含氮,×10-6≤5≤5≤5 含氧,×10-6≤2≤2≤2 含氢,×10-6≤1≤1≤1精氩塔排放气,m 3/h 1817～202514123氩提取率,%25～26183310～34113518 3组分含量为:2115%Ar ,5%H 2、7315%N 2由表2氩产量比较得知,实际运行的产量超过了合同值指标,但略低于设计期待值。

合集下载

35000m 3／h空分设备氮塞的原因及处理

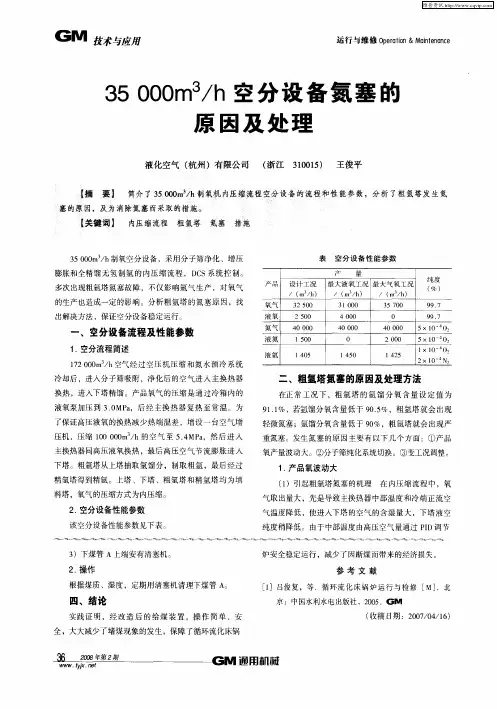

35000m 3／h空分设备氮塞的原因及处理
