变压器水喷雾消防系统结构及异常分析摘要：随着社会的进步，安全生产的压力不断增大，水喷雾消防系统是变压器常见的消防装置，联变消防系统正常工作，是防止变压器火灾的最后一道防线，本文结合现场工作实际，介绍变压器水喷雾消防系统的结构及常见的异常分析。

关键词：水喷雾消防；结构；异常分析1 前言变压器是变电站最昂贵、最重要的设备之一，在电力系统中发挥着“心脏”的功能，一旦发生故障，将可能导致整个区域内的电力网瘫痪，造成不可估计的损失。

油浸式变压器内部充满几十上百吨绝缘油，一旦发生内部故障，容易造成火灾事故。

随着经济发展，电网规模不断长大，变电站逐渐由“有人值守”转为“无人值守”，为油浸式变压器设置一套完善、有效的自动灭火设施非常必要，变压器发生火灾时，消防系统通过快速分析变压器运行状态及火灾信号，自动启动消防灭火系统，可第一时间控制火情，保证人员、设备和电网的安全，减轻伤亡。

变压器消防系统一般分为水喷雾、泡沫灭火、排油注氮消防系统，水喷雾消防系统是最常见的变压器消防设施之一，保证变压消防系统正常运行，至关重要。

2 变压器水喷雾消防系统的组成水喷雾灭火系统主要由: 水源、供水管网、消防泵系统、稳压系统、雨淋阀组、水喷雾喷头、感温探测系统及控制设备组成。

2.1 水源由消防水池（地下蓄水池）提供，储水量一般在150-300t之间，变电所内的消防用水应能保证在火灾延续时间内, 供给变压器水喷雾灭火的总用水量，系统连续供水不小于0.4小时。

2.2 消防泵系统消防水泵是水喷雾灭火系统的动力源，消防泵采用一用一备或两用一备。

消防泵就地设置控制柜，控制方式分为手动和自动，正常时运行在自动状态，当管道压力下降到一定值（一般0.3Mpa），经一定延时，消防泵启动，消防泵启动后需手动停止。

2.3 稳压系统变压器水喷雾消防系统采用消防管网预先储压，压力保持在0.4-0.6MPa之间，提高响应速度，稳压系统由隔膜式气压罐、2台稳压泵、电节点压力表、控制柜组成。

水喷雾系统分类及图示、工作原理、流程图以及适用场所解析一、水喷雾灭火系统的分类，按启动方式分类，水喷雾灭火系统可分为电动启动水喷雾系统和传动管启动水喷雾系统；按应用方式分类，水喷雾灭火系统可分为固定式水喷雾系统、自动喷水--水喷雾混合配置系统和泡沫--水喷雾联用系统。

1、传动管启动水喷雾系统传动管水喷雾灭火系统是以传动管作为火灾探测系统，传动管内充满压缩空气或压力水，当传动管上的闭式喷头受火灾高温影响动作后，传动管内的压力迅速下降，打开了封闭的雨淋阀，为了尽量缩短管网充水的时间，雨淋阀前的管道上应是充满水的状态，传动管的火灾报警信号通过压力开关传到火灾报警控制器上，报警控制器启动水泵，通过雨淋阀、管网将水送到水雾喷头，水雾喷头开始喷水灭火。

系统组成具体见下图：2、电动启动水喷雾系统电动启动水喷雾灭火系统是以普通的火灾报警系统作为火灾探测系统，通过传统的点式感温、感烟探头或缆式火灾探测器探测火灾，当有火情发生时，探测器将火警信号传到火灾报警控制器上，火灾报警控制器打开雨淋阀，同时启动水泵，喷水灭火。

系统的组成具体见下图：3、固定式水喷雾系统固定式水喷雾灭火系统由火灾自动报警系统、报警控制阀、供水水源、固定管道、水雾喷头等组成。

系统的组成具体见下图：4、自动喷水--水喷雾混合配置系统自动喷水—水喷雾混合配置系统是在自动喷水系统的配水干管或配水管道上连接局部的水喷雾系统。

系统的组成具体见下图：5、泡沫--水喷雾联用系统泡沫—水喷雾联用系统是在水喷雾系统的雨淋阀前连接泡沫储罐和泡沫比例混合器，再与火灾报警控制系统、雨淋阀、水雾喷头组成的一个完整的系统，在火灾发生时，先喷泡沫灭火，再喷水雾冷却或灭火。

系统的组成具体见下图：二、水喷雾灭火系统的工作原理水喷雾系统的工作原理是：当系统的火灾探测器发现火灾后，自动或由手动打开雨淋报警阀组，同时发出火灾报警信号给报警控制器，并启动消防水泵，通过供水管网到达水雾喷头，水雾喷头喷水灭火。

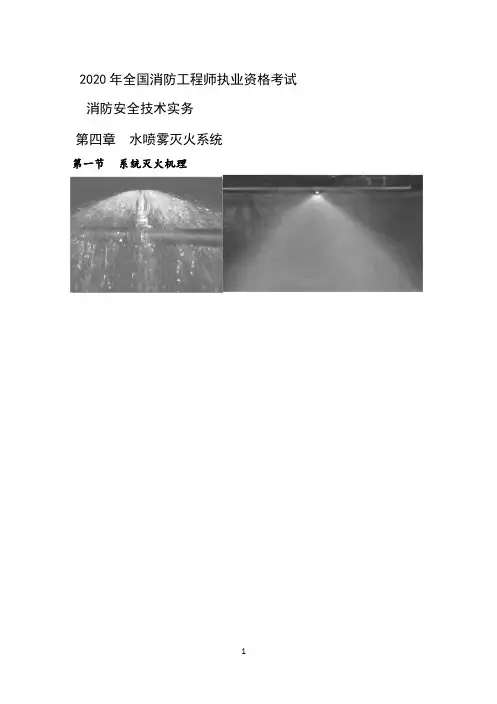

2020 年全国消防工程师执业资格考试消防安全技术实务第四章水喷雾灭火系统第一节系统灭火机理水喷雾的灭火机理主要是表面冷却、窒息、乳化（不溶于水的可燃液体）和稀释（水溶性液体）作用，在水雾滴喷射到燃烧物质表面时通常是几种作用同时发生并实现控火、灭火的。

第二节系统分类一、电动启动水喷雾灭火系统二、传动管启动水喷雾灭火系统第三节系统工作原理与适用范围二、系统适用范围（一）灭火的适用范围1．固体火灾2．可燃液体火灾水喷雾灭火系统可用于扑救丙类液体火灾和饮料酒火灾，如燃油锅炉、发电机油箱、丙类液体输油管道火灾等。

3．电气火灾水喷雾灭火系统的离心雾化喷头喷出的水雾具有良好的电气绝缘性，因此可用于扑灭油浸式电力变压器、电缆隧道、电缆沟、电缆井、电缆夹层等处发生的电气火灾。

（二）防护冷却的适用范围（1）可燃气体和甲、乙、丙类液体的生产、储存、装卸、使用设施和装置的防护冷却。

（2）火灾危险性大的化工装置及管道，如加热器、反应器、蒸馏塔等的冷却防护。

四、不适用范围（一）不适宜用水扑救的物质1．过氧化物过氧化物是指过氧化钾、过氧化钠、过氧化钡、过氧化镁等。

这类物质遇水后会发生剧烈分解反应，放出反应热并生成氧气，其与某些有机物、易燃物、可燃物、轻金属及其盐类化合物接触时能引起剧烈的分解反应，由于反应速度过快可能引起爆炸或燃烧。

2．遇水燃烧物质遇水燃烧物质包括金属钾、金属钠、碳化钙(电石)、碳化铝、碳化钠、碳化钾等。

（二）使用水雾会造成爆炸或破坏的场所1．高温密闭的容器内或空间内当水雾喷入时，由于水雾的急剧汽化使容器或空间内的压力急剧升高，有造成破坏或爆炸的危险。

2．表面温度经常处于高温状态的可燃液体当水雾喷射至其表面时会造成可燃液体的飞溅，致使火灾蔓延。

例：下列火灾中，不适合采用水喷雾进行灭火的是（）。

（2016真题）A．樟脑油火灾B．人造板火灾C．电缆火灾D．豆油火灾答案：A例：下列水喷雾灭火系统的喷头选型方案中，错误的是（）。

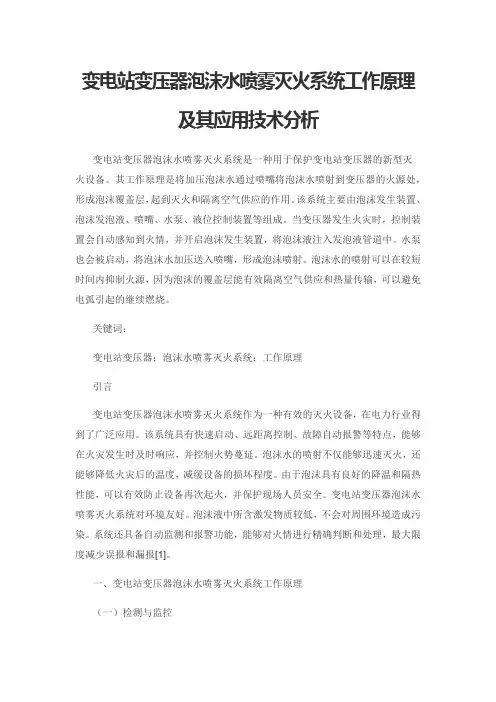

变电站变压器泡沫水喷雾灭火系统工作原理及其应用技术分析变电站变压器泡沫水喷雾灭火系统是一种用于保护变电站变压器的新型灭火设备。

其工作原理是将加压泡沫水通过喷嘴将泡沫水喷射到变压器的火源处，形成泡沫覆盖层，起到灭火和隔离空气供应的作用。

该系统主要由泡沫发生装置、泡沫发泡液、喷嘴、水泵、液位控制装置等组成。

当变压器发生火灾时，控制装置会自动感知到火情，并开启泡沫发生装置，将泡沫液注入发泡液管道中。

水泵也会被启动，将泡沫水加压送入喷嘴，形成泡沫喷射。

泡沫水的喷射可以在较短时间内抑制火源，因为泡沫的覆盖层能有效隔离空气供应和热量传输，可以避免电弧引起的继续燃烧。

关键词：变电站变压器；泡沫水喷雾灭火系统；工作原理引言变电站变压器泡沫水喷雾灭火系统作为一种有效的灭火设备，在电力行业得到了广泛应用。

该系统具有快速启动、远距离控制、故障自动报警等特点，能够在火灾发生时及时响应，并控制火势蔓延。

泡沫水的喷射不仅能够迅速灭火，还能够降低火灾后的温度，减缓设备的损坏程度。

由于泡沫具有良好的降温和隔热性能，可以有效防止设备再次起火，并保护现场人员安全。

变电站变压器泡沫水喷雾灭火系统对环境友好。

泡沫液中所含激发物质较低，不会对周围环境造成污染。

系统还具备自动监测和报警功能，能够对火情进行精确判断和处理，最大限度减少误报和漏报[1]。

一、变电站变压器泡沫水喷雾灭火系统工作原理（一）检测与监控泡沫水喷雾灭火系统通过火灾检测器来感知变压器室内的火灾情况。

常见的火灾检测器温度传感器、烟雾探测器和火焰探测器等。

一旦检测到火灾，检测器会发出信号，启动灭火系统。

（二）水泵供水当火灾被检测到后，水泵会自动启动，将水从供水系统引入喷雾系统。

水泵负责提供足够的水压，确保喷雾系统正常工作。

（三）泡沫发生器泡沫发生器是泡沫水喷雾灭火系统的核心组件。

它通过将空气和泡沫液混合来生成泡沫。

在变压器室内，泡沫发生器将泡沫水喷洒到火灾区域，并形成一层覆盖物，隔绝火源与周围的氧气，以达到灭火效果。

第三篇第五章水喷雾灭火系统第01讲水喷雾灭火系统学习要求通过本章学习，应了解水喷雾灭火系统的功能及用途，了解水喷雾灭火系统的各部件检查方法及内容，水喷雾灭火系统的安装调试与检测验收程序，并了解水喷雾灭火系统的维护保养方法。

水喷雾灭火系统主要以水为灭火介质，采用水雾喷头在压力作用下喷洒水雾进行灭火或控火，是一种灭火效能较高、适用范围较广的灭火系统。

本章重点讲述了水喷雾灭火系统的安装、调试、验收检测和维护管理的内容与要求。

[讲义编号NODE50578200305100000101：针对本讲义提问]第一节系统构成水喷雾灭火系统是由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却的灭火系统。

水喷雾灭火系统构成如图3-5-1-1所示。

图3-5-1-1 水喷雾灭火系统图[讲义编号NODE50578200305100000102：针对本讲义提问]第二节系统组件（设备）安装前检查水喷雾灭火系统施工安装前，按照施工过程质量控制要求，需要对系统组件、管件、阀门及其附件、材料进行现场检查（检验），不合格的组件、管件、设备、材料不得使用。

水雾喷头、雨淋阀组等必须采用经国家消防产品质量监督检测中心检测，并符合现行的有关国家标准的产品。

一、管材、管件、通用阀门及其附件的检查内容、要求及方法与其他水系统相同，这里不再复述。

[讲义编号NODE50578200305100000103：针对本讲义提问]二、其他主要部件检查内容及方法（一）喷头外观检查，图3-5-2-1。

1.商标、型号、制造厂及生产日期等标志齐全；喷头的型号、规格等符合设计要求；2.喷头外观无加工缺陷和机械损伤；3.喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝现象。

图3-5-2-1 离心式和撞击式水雾喷头（二）阀门及其附件的检查内容及方法1.阀门的商标、型号、规格等标志应齐全，阀门的型号、规格应符合设计要求。

2.阀门及其附件应配备齐全，不得有加工缺陷和机械损伤。
