RHC-GFS-ISCSI-GFS系统搭建

1iscsi工作原理与服务器搭建1.1概念iSCSI是因特网小型计算机系统接口(internet Small Computer System Interface)的简称,其是IETF制订的一项标准，用于将SCSI数据块映射为以太网数据包。

从根本上来说，它是一种基于IP Storage 理论的新型存储技术。

简单的说，iSCSI就是在IP网络上运行SCSI 协议的一种网络存储技术。

一个可以用于存储数据的iSCSI磁盘阵列或者具有iSCSI功能的设备都可以称为“iSCSI Target”。

目前大部分iSCSI Target 都是收费的，例如DataCoreSoftware,FalconStor Software的iSCSI Server for Windows等，这些都是支持Windows平台的。

不过在linux平台下也存在iSCSI Target软件，例如iSCSI Enterprise Target，而这也是我们KMJ 所使用的，后面则会重点介绍该软件。

1.2iSCSI的工作原理首先客户端Initiator发出请求建立SCSI CDB（命令描述块），并将其传给iSCSI层。

而iSCSI 层则对SCSI的CDB进行封装，完成SCSI到TCP/IP的协议的映射。

TCP/IP层则对IP报文进行路由转发，并且提供端到端的透明可靠的传输。

1.3搭建iSCSI Target服务器1寻找一台linux服务器，搭建好yum源，我们一般使用kylin 3.1.8或kylin3.2.2操作系统。

2安装iSCSI Target 包yum–y install scsi-target-utils3在该服务器上添加一块空闲分区或者硬盘作为存储盘,比如将/dev/sdb作为映射存储。

4修改配置文件vi /etc/tgt/targets.conf<target zkt> //target名称可自定义backing-store /dev/sdb</target>5启动iSCSI Target服务6service tgtd start7关闭selinux 和防火墙关闭selinux，setenforcesoftmode关闭防火墙，service iptables stop 或者/etc/init.d/iptables start1.4搭建iSCSI Initiator 服务器注：以下操作不需要手动去做，KMJ 已经默认安装或通过web进行配置，只需对其有一定了解即可。

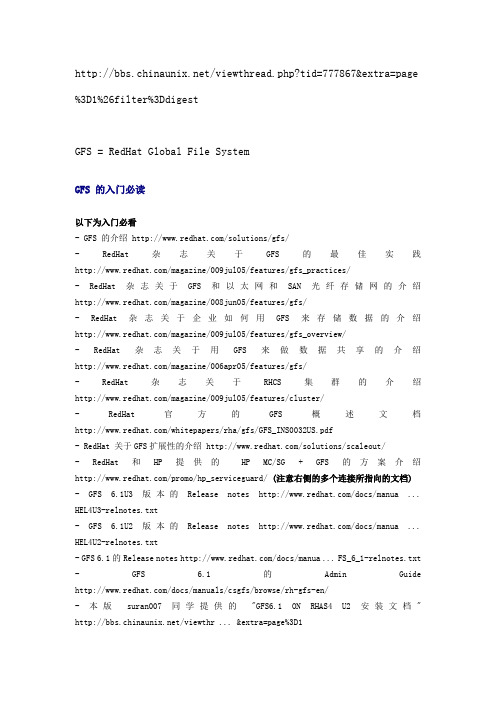

/viewthread.php?tid=777867&extra=page %3D1%26filter%3DdigestGFS = RedHat Global File SystemGFS 的入门必读以下为入门必看- GFS 的介绍 /solutions/gfs/- RedHat杂志关于GFS的最佳实践/magazine/009jul05/features/gfs_practices/- RedHat杂志关于GFS和以太网和SAN光纤存储网的介绍/magazine/008jun05/features/gfs/- RedHat杂志关于企业如何用GFS来存储数据的介绍/magazine/009jul05/features/gfs_overview/- RedHat杂志关于用GFS来做数据共享的介绍/magazine/006apr05/features/gfs/- RedHat杂志关于RHCS集群的介绍/magazine/009jul05/features/cluster/- RedHat 官方的GFS 概述文档/whitepapers/rha/gfs/GFS_INS0032US.pdf- RedHat 关于GFS扩展性的介绍 /solutions/scaleout/- RedHat和HP提供的HP MC/SG + GFS的方案介绍/promo/hp_serviceguard/ (注意右侧的多个连接所指向的文档)- GFS 6.1U3版本的Release notes /docs/manua ... HEL4U3-relnotes.txt- GFS 6.1U2版本的Release notes /docs/manua ... HEL4U2-relnotes.txt- GFS 6.1的Release notes /docs/manua ... FS_6_1-relnotes.txt - GFS 6.1的Admin Guide /docs/manuals/csgfs/browse/rh-gfs-en/- 本版suran007 同学提供的"GFS6.1 ON RHAS4 U2安装文档" /viewthr ... &extra=page%3D1- 本版发起的"关于多台web服务器挂载GFS系统" 的讨论/viewthr ... 4&highlight=GFS- LinuxVirtualServer 站点上网友hosyp 2006-02-15 发表的"集群LVS+GFS+ISCSI+TOMCAT" /node/100- RedHat杂志关于企业如何用GFS来存储数据的介绍06年8月更新版/magazine/021jul06/features/gfs_update/- gb8007同学发起的关于安装GFS过程中kernel版本和GFS版本的冲突问题/viewthr ... &extra=page%3D1- jeepmac同学发起的关于"自己规划了一个GFS＋iSCSI集群方案" /viewthr ... &extra=page%3D1- 重点推荐, RedHat GFS 综合介绍Web 录像 /f/swf/gfs/- zhangning_1999同学贡献的"用VMWARE安装配置GFS（使用DLM方法）" 原创/viewthr ... &extra=page%3D1GFS 软件介绍- RedHat GFS 的版权许可介绍A.RedHat GFS 是一个遵守GPL 开放源代码的集群文件系统B.RedHat出售GFS软件及收费的技术服务C.用户可以选择购从RedHat购买包含技术支持服务的GFS软件D.也可以直接从RedHat官方的服务器上下载rpm格式的源代码包，修改并自由使用(见下面连接)E.可以直接从RedHat CVS服务器 checkout GFS源代码(普通source file+directory).F.用户也可以通过centOS组织提供的服务器，下载已经编译成二进制可运行的GFS或源代码(见下面连接)- RedHat 官方提供的GFS软件的下载 ftp:///pub/redhat/linux/enterprise/4/en/RHGFS- CentOS 组织提供的GFS软件的下载v4 6.1 /centos/4/csgfs/- CentOS 组织提供的GFS软件的下载v3 6.0 /centos/3/csgfs/GFS 进阶应用- RedHat杂志关于GFS和NFS性能和扩展性比较的介绍/magazine/008jun05/features/gfs_nfs/- RedHat杂志关于GFS支持Oracle RAC集群的介绍/magazine/009jul05/features/gfs_oracle/- Google 可以使用的搜索关键字举例 "RedHat GFS Global file system filetype:pdf" - RedHat官方GFS 知识库 /faq/topten_78_0.shtm- RedHat 2006年峰会的GFS和集群相关的演讲稿/promo/summit/presentations/cns.htm。

集群⽂件系统之GFS2⼀、⽂件系统分类 1.集群⽂件系统 GFS2 OCFS2 2.分布式⽂件系统（有分布式⽂件锁。

） GFS(Goole) ：适⽤海量⼤⽂件 HDFS(Hadoop) ：适⽤海量⼤⽂件 MogileFS ：适⽤海量⼩⽂件⼆、RHCS(Redhat Hat Cluster Suite)红帽集群套件 注：需要适⽤GFS2则需要先安装RHCS 1.RHCS概念： RHCS是⼀个功能完备的集群应⽤解决⽅案，它从应⽤的前端访问到数据后端的数据数据存储都提供了⼀个⾏之有效的集群架构实现，通过RHCS提供的这种解决⽅案，不但能保证前端应⽤持久，稳定的提供服务，同时也保证了后端数据存储的安全。

RHCS提供了集群系统中三种集群架构，分别是⾼可⽤性集群，负载均衡集群，存储集群 2.RHCS核⼼功能特点: ⾼可⽤集群 LVS GFS⽂件系统三、部署RHCS的⽅法 1.conga部署（luci+ricci） 控制节点：luci 集群节点：ricci 注意：在安装RHCS的时候要禁⽤epel源 2.⼿动部署四、conga部署RHCS 1.需要四台linux机器。

⼀台控制节点。

三台集群节点。

控制节点安装ansible、并且主机名、双机互信配置完毕。

2.集群节点通过ansible安装ricci （注意这⾥要⽤本机镜像内的源安装，不⽤epel源安装，因为epel版本可能更旧） #ansible webserver -m yum -a "name=ricci state=present disablerepo=epel" 3.主节点安装luci #yum -y install luci --disablerepo=epel 4.验证集群节点ricci服务 netstat -tulp （ricci⽤tcp：1111与upd：111端⼝） 5.启动控制节点服务 service luci start 6.使⽤浏览器登录RHCS管理界⾯（地址在启动服务的时候会显⽰） 7.配置集群节点及资源五、配置GFS2(集群⽂件系统)六、配置CLVM（集群逻辑卷）。

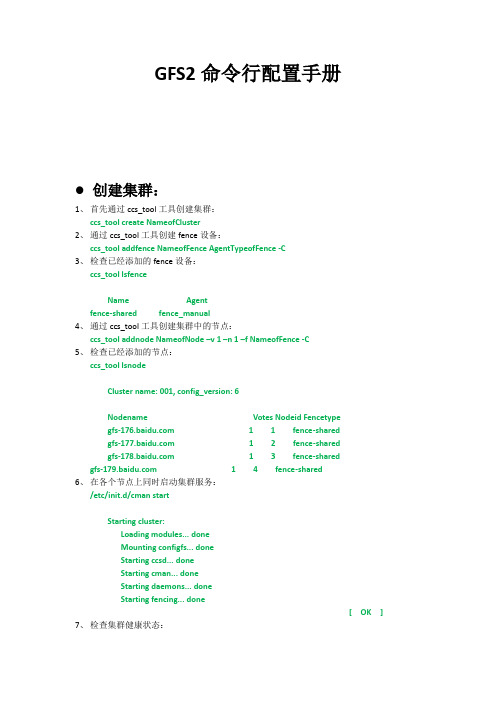

GFS2命令行配置手册创建集群：1、首先通过ccs_tool工具创建集群：ccs_tool create NameofCluster2、通过ccs_tool工具创建fence设备：ccs_tool addfence NameofFence AgentTypeofFence -C3、检查已经添加的fence设备：ccs_tool lsfenceName Agentfence-shared fence_manual4、通过ccs_tool工具创建集群中的节点：ccs_tool addnode NameofNode –v 1 –n 1 –f NameofFence -C5、检查已经添加的节点：ccs_tool lsnodeCluster name: 001, config_version: 6Nodename Votes Nodeid Fencetype 1 1 fence-shared 1 2 fence-shared 1 3 fence-shared 1 4 fence-shared6、在各个节点上同时启动集群服务：/etc/init.d/cman startStarting cluster:Loading modules... doneMounting configfs... doneStarting ccsd... doneStarting cman... doneStarting daemons... doneStarting fencing... done[ OK ] 7、检查集群健康状态：clustat –i 3Cluster Status for 001 @ Thu Nov 19 13:26:55 2009Member Status: QuorateMember Name ID Status------ ---- ---- ------ 1 Online, Local 2 Online 3 Online 4 Online8、更新集群配置：ccs_tool update /etc/cluster/cluster.confConfig file updated from version 6 to 7Update complete.9、删除集群节点：ccs_tool delnode NameofNode10、删除集群fence设备：ccs_tool delfence NameofFence建立GFS（首先要连接iscsi设备，本文中由于iscsi 使用的是专业存储，这里不介绍如何配置iscsi服务端了）1、安装iscsi客户端：yum install iscsi-initiator-utils2、发现网络上的iscsi设备：（如果以前挂载过别的iscsi设备，可以先将/var/lib/iscsi/nodes目录清空）/etc/init.d/iscsi restartiscsiadm -m discovery -t sendtargets -p 192.168.2.53192.168.2.53:3260,1 .example:storage.disk2.sys1.xyz10.0.0.53:3260,1 .example:storage.disk2.sys1.xyz192.168.1.53:3260,1 .example:storage.disk2.sys1.xyz /etc/init.d/iscsi restartfdisk –lDisk /dev/cciss/c0d0: 293.5 GB, 293563949056 bytes255 heads, 63 sectors/track, 35690 cylindersUnits = cylinders of 16065 * 512 = 8225280 bytesDevice Boot Start End Blocks Id System/dev/cciss/c0d0p1 * 1 22419 180080586 83 Linux/dev/cciss/c0d0p2 22420 35167 102398310 83 Linux/dev/cciss/c0d0p3 35168 35689 4192965 82 Linux swap / Solaris Disk /dev/sda: 104.8 GB, 104855869440 bytes255 heads, 63 sectors/track, 12748 cylindersUnits = cylinders of 16065 * 512 = 8225280 bytesDisk /dev/sda doesn't contain a valid partition table3、在各个节点上都发现这个iscsi块设备。

CentOS6.0下使用Conga创建Cluster黎阳实验笔录概述：试验环境:两台DELL R910,安装Centos6.0,通过ISCSI共享盘柜磁盘,使用主板集成网卡:NIC1，iDrac6专用网口任务:使用基于Web管理方式的Conga工具创建、管理两节点Cluster,然后以一个简单的web服务(httpd)作切换测试.基本概念:Conga:分为Luci(管理工具,Server端)及 Ricci(用于接收和传递Luci指令的服务程序,Agent)两部分,其中Luci安装在任一管理工作站上,Ricci安装在被管理的Cluster节点上.脑裂(Head-split):当前激活的Cluster 节点因为处理器忙或者其他原因暂时停止响应时,其他节点可能误认为该节点”已死”,从而夺取共享磁盘的访问权,此时极有可能假死节点重新对共享文件系统产生读写操作,从而导致共享磁盘文件系统损坏.Fence:为了防止”脑裂”现象的产生,使用fence设备对”故障”节点进行”屏蔽”措施,如重启该设备,从而尝试恢复其节点功能. Fence 设备可以是交换机,或者IPMI等. 这里我们采用PE2900的BMC充当Fence设备.Cman:cluster manager,Cluster组件之一,该服务用于cluster的配置,控制,查询,仲裁计算等.Rgmanager:Resource group manager,Cluster组件之一,提供用户定义的资源组的切换服务.Failover domain: cluster 环境中服务failover的区域.原理介绍：cman集群管理器cman是一个基于内核的对称通用集群管理器。

它由两部分组成：连接管理器(cnxman)，用于处理成员、消息、投票数、事件通知和过渡；服务管理器(SM)，用于处理那些需要通过各种方式进行集群管理的应用及外部系统。

cman是RHCS中最核心的服务，可通过系统中的serivce命令进行启/停操作；DLM、GFS、CLVM 及Fence都依赖于cman群集管理器。

毛毛雨：AM 3885999RHCS 基于 RHEL6.0 x86_64（实验教程） 实验说明：所用的RHEL 版本均为 6.0 x86_64，宿主机支持虚拟化，内存不小于4G。

实验拓扑如下：在本实验中，为了节省资源将 ISCSI-Target 也放到 manager 一个机器上了。

vmware 创建一个虚拟机，内存3G，按下图设置使得虚拟机也支持虚拟化，vmware workstation 版本不低于7：蓝狐Linux系统培训中心毛毛雨：AM 3885999毛毛雨：AM 3885999蓝狐Linux 系统培训中心毛毛雨：AM 3885999在这个虚拟机中装好 rhel6，ip192.168.0.200，作为 RHCS 的管理端，继续在其上安装 kvm，kvm 的安装请查看我之前写的关于 kvm 文档，kvm 安装好后，创建两 个 vm（virtual machine） ，桥接到 192.168.0.200 的物理网卡上，vm 上安装好 rhel6，ip 分别为192.168.0.201和 192.168.0.202，作为 RHCS 的节点，这样的拓扑设计 的原因是我们可以在 RHCS 中使用 fence-virsh 来fence 掉 kvm 管理的 RHCS 故障节点。

使用hostname 指令设置主机名，想重启之后生效别忘了/etc/sysconfig/network，因为本环境中没有使用DNS，所以在manager 上设置/etc/hosts 添加如下三行， 再 scp 到 web1 和web2。

[root@manager ~]# vim /etc/hosts 127.0.0.1 localhost.localdomain localhost ::1localhost6.localdomain6 localhost6192.168.0.200 manager 192.168.0.201 web1 192.168.0.202web2manager、web1、web2 均关闭selinux、iptables。

⾼可⽤，多路冗余GFS2集群⽂件系统搭建详解⾼可⽤，多路冗余GFS2集群⽂件系统搭建详解2014.06标签：实验拓扑图：实验原理：实验⽬的：通过RHCS集群套件搭建GFS2集群⽂件系统，保证不同节点能够同时对GFS2集群⽂件系统进⾏读取和写⼊，其次通过multipath 实现node和FC，FC和Share Storage之间的多路冗余，最后实现存储的mirror复制达到⾼可⽤。
