金属材料拉伸试验按国家标准执行

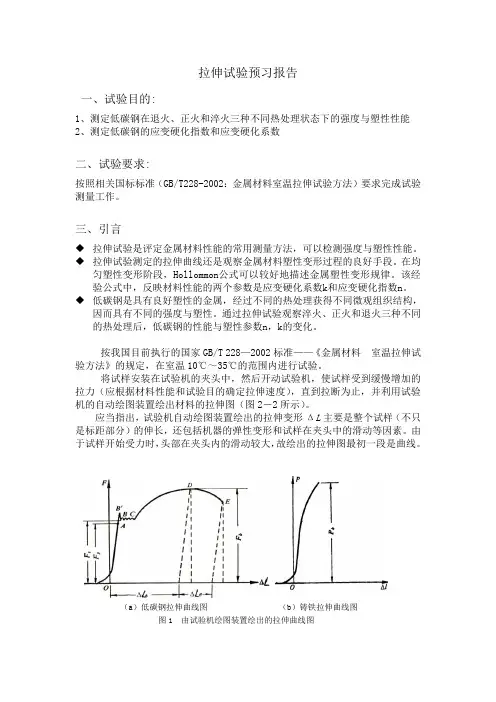

拉伸试验预习报告一、试验目的:1、测定低碳钢在退火、正火和淬火三种不同热处理状态下的强度与塑性性能2、测定低碳钢的应变硬化指数和应变硬化系数二、试验要求:按照相关国标标准（GB/T228-2002：金属材料室温拉伸试验方法）要求完成试验测量工作。

三、引言◆拉伸试验是评定金属材料性能的常用测量方法，可以检测强度与塑性性能。

◆拉伸试验测定的拉伸曲线还是观察金属材料塑性变形过程的良好手段。

在均匀塑性变形阶段，Hollommon公式可以较好地描述金属塑性变形规律。

该经验公式中，反映材料性能的两个参数是应变硬化系数k和应变硬化指数n。

◆低碳钢是具有良好塑性的金属，经过不同的热处理获得不同微观组织结构，因而具有不同的强度与塑性。

通过拉伸试验观察淬火、正火和退火三种不同的热处理后，低碳钢的性能与塑性参数n，k的变化。

按我国目前执行的国家GB/T 228—2002标准——《金属材料室温拉伸试验方法》的规定，在室温10℃～35℃的范围内进行试验。

将试样安装在试验机的夹头中，然后开动试验机，使试样受到缓慢增加的拉力（应根据材料性能和试验目的确定拉伸速度），直到拉断为止，并利用试验机的自动绘图装置绘出材料的拉伸图（图2－2所示）。

应当指出，试验机自动绘图装置绘出的拉伸变形ΔL主要是整个试样（不只是标距部分）的伸长，还包括机器的弹性变形和试样在夹头中的滑动等因素。

由于试样开始受力时，头部在夹头内的滑动较大，故绘出的拉伸图最初一段是曲线。

（a）低碳钢拉伸曲线图（b）铸铁拉伸曲线图图1 由试验机绘图装置绘出的拉伸曲线图低碳钢（典型的塑性材料）当拉力较小时，试样伸长量与力成正比增加，保持直线关系，拉力超过F P 后拉伸曲线将由直变曲。

保持直线关系的最大拉力就是材料比例极限的力值F P 。

在F P 的上方附近有一点是F c ，若拉力小于F c 而卸载时，卸载后试样立刻恢复原状，若拉力大于F c 后再卸载，则试件只能部分恢复，保留的残余变形即为塑性变形，因而F c 是代表材料弹性极限的力值。

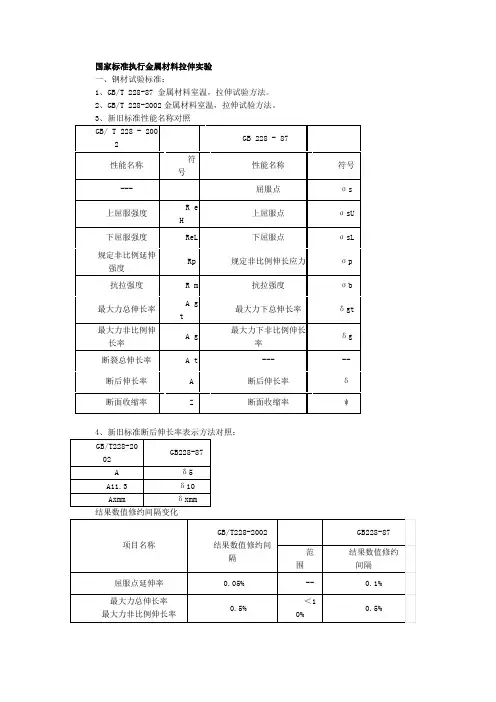

国家标准执行金属材料拉伸实验一、钢材试验标准：1、GB/T 228-87 金属材料室温，拉伸试验方法。

2、GB/T 228-2002金属材料室温，拉伸试验方法。

3、新旧标准性能名称对照4、新旧标准断后伸长率表示方法对照：结果数值修约间隔变化二、试样的横截面形状和尺寸：相关产品标准或协议根据产品的形状和尺寸,可按标准中附录A～D 所规定试样的形状和尺寸。

特殊产品可以规定其它不同的试样，试样横截面的形状一般可为圆形、矩形、弧形和环形,特殊情况可以为其它形状。

标准中的附录A～D 按照产品的形状规定了主要的试样类型。

三、试样原始标距( Lo)：1、试样标距分为比例标距和非比例标距两种,因而有比例试样和非比例试样之分。

2、凡试样标距与试样原始横截面积有以下关系的,称为比例标距,试样称为比例试样下:式中k ———比例系数 5.65So ———原始横截面积3、非比例标距(也称定标距)，与试样原始横截面积不存在式(1) 的关系。

4、如果采用比例试样,应采用比例系数5、k=5. 65 的值,因为此值为国际通用,除非采用此比例系数时不满足最小标距15mm 的要求。

6、在必须采用其他比例系数的情况下,7、k = 11. 3 的值为优先采用。

8、产品标准或协议可以规定采用非比例标距。

9、不同的标距对试样的断后伸长率的测定影响明显。

三、对试验机和引伸计的要求1、试验机应符合GB/ T16825 - 1997 规定的准确度级,并按照该标准要求检验。

2、测定各强度性能均应采用1 级或优于1 级准确度的试验机。

3、引伸计是测延伸用的仪器。

应把引伸计看成是一个测量系统(包括位移传感器、记录器和显示器) 。

4、引伸计应符合GB/ T12160 - 2002 规定的准确度级,并按照该标准要求定期进行检验。

四、原始横截面积的测量和计算值1、测量部位和方法(1) 对于圆形横截面的试样,在其标距的两端及中间三处横截面上相互垂直的两个方向测量直径,取其平均直径计算面积,取三处测得的最小值为试样的原始横截面积2、原始横截面积的计算值因为原始横截面积数值是中间数据,不是试验结果数据,所以,如果必须要计算出原始横截面积的值时,其值至少保留4 位有效数字。

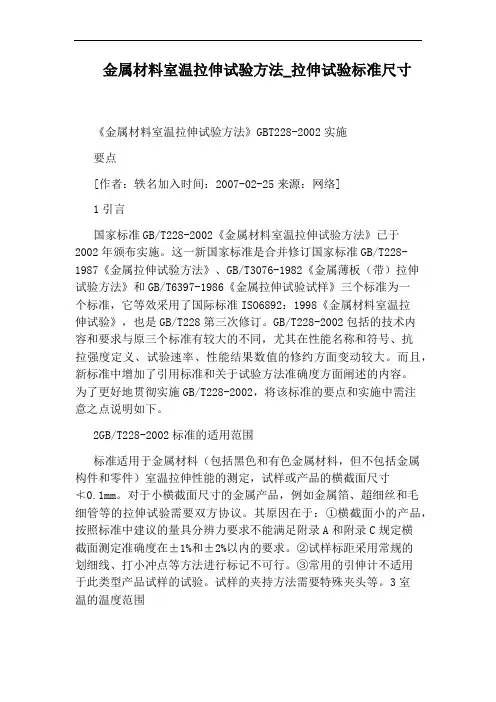

金属材料室温拉伸试验方法_拉伸试验标准尺寸《金属材料室温拉伸试验方法》GBT228-2002实施要点[作者：轶名加入时间：2007-02-25来源：网络]1引言国家标准GB/T228-2002《金属材料室温拉伸试验方法》已于2002年颁布实施。

这一新国家标准是合并修订国家标准GB/T228-1987《金属拉伸试验方法》、GB/T3076-1982《金属薄板（带）拉伸试验方法》和GB/T6397-1986《金属拉伸试验试样》三个标准为一个标准，它等效采用了国际标准ISO6892：1998《金属材料室温拉伸试验》，也是GB/T228第三次修订。

GB/T228-2002包括的技术内容和要求与原三个标准有较大的不同，尤其在性能名称和符号、抗拉强度定义、试验速率、性能结果数值的修约方面变动较大。

而且，新标准中增加了引用标准和关于试验方法准确度方面阐述的内容。

为了更好地贯彻实施GB/T228-2002，将该标准的要点和实施中需注意之点说明如下。

2GB/T228-2002标准的适用范围标准适用于金属材料（包括黑色和有色金属材料，但不包括金属构件和零件）室温拉伸性能的测定，试样或产品的横截面尺寸≮0.1mm。

对于小横截面尺寸的金属产品，例如金属箔、超细丝和毛细管等的拉伸试验需要双方协议。

其原因在于：①横截面小的产品，按照标准中建议的量具分辨力要求不能满足附录A和附录C规定横截面测定准确度在±1%和±2%以内的要求。

②试样标距采用常规的划细线、打小冲点等方法进行标记不可行。

③常用的引伸计不适用于此类型产品试样的试验。

试样的夹持方法需要特殊夹头等。

3室温的温度范围标准中规定室温的温度范围为10-35℃，超出这一范围不属于室温。

对于材料在这一温度范围内性能对温度敏感而采用更严格的温度范围试验时，应采用23±5℃的控制温度。

上述10-35℃的温度范围实质是指容许的试样温度范围，只要试样的温度是在这规定的室温范围内便符合标准要求。

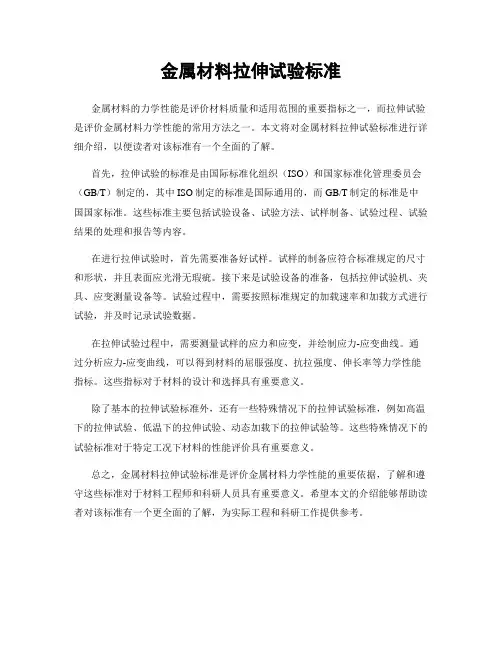

金属材料拉伸试验标准
金属材料的力学性能是评价材料质量和适用范围的重要指标之一，而拉伸试验是评价金属材料力学性能的常用方法之一。

本文将对金属材料拉伸试验标准进行详细介绍，以便读者对该标准有一个全面的了解。

首先，拉伸试验的标准是由国际标准化组织（ISO）和国家标准化管理委员会（GB/T）制定的，其中ISO制定的标准是国际通用的，而GB/T制定的标准是中国国家标准。

这些标准主要包括试验设备、试验方法、试样制备、试验过程、试验结果的处理和报告等内容。

在进行拉伸试验时，首先需要准备好试样。

试样的制备应符合标准规定的尺寸和形状，并且表面应光滑无瑕疵。

接下来是试验设备的准备，包括拉伸试验机、夹具、应变测量设备等。

试验过程中，需要按照标准规定的加载速率和加载方式进行试验，并及时记录试验数据。

在拉伸试验过程中，需要测量试样的应力和应变，并绘制应力-应变曲线。

通过分析应力-应变曲线，可以得到材料的屈服强度、抗拉强度、伸长率等力学性能指标。

这些指标对于材料的设计和选择具有重要意义。

除了基本的拉伸试验标准外，还有一些特殊情况下的拉伸试验标准，例如高温下的拉伸试验、低温下的拉伸试验、动态加载下的拉伸试验等。

这些特殊情况下的试验标准对于特定工况下材料的性能评价具有重要意义。

总之，金属材料拉伸试验标准是评价金属材料力学性能的重要依据，了解和遵守这些标准对于材料工程师和科研人员具有重要意义。

希望本文的介绍能够帮助读者对该标准有一个更全面的了解，为实际工程和科研工作提供参考。

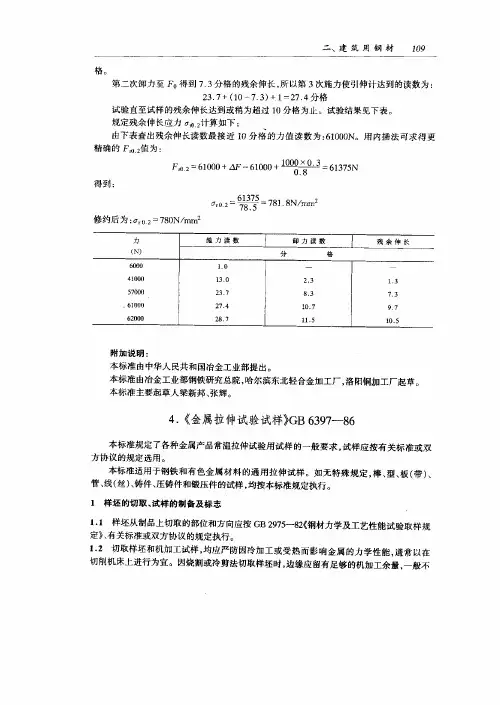

金属拉伸试验试样G B Company number【1089WT-1898YT-1W8CB-9UUT-92108】中华人民共和国国家标准UDC .8金属拉伸试验试样: 6397-86本标准规定了各种金属产品常温拉伸试验用试样的一般要求,试祥应按有关标准和双方协议的规定选用。

本标准适用于钢铁和有色金属材料的通用拉伸试祥。

如无特殊规定,棒、型、板(带)、管、线(丝)、铸件、压铸件和锻压件的试样,均按本标准规定执行。

1 样坯的切取、试样的制备及标志样坯从制品上切取的部位和方向应按GB2975-82《钢材力学及工艺性能试验取样规定》、有关标准或双方协议的规定执行。

切取样坯和机加工试样,均应严防因冷加工或受热而影响金属的力学性能,通常以在切削机床上进行为宜。

因烧割或冷剪法切取样坯时,边缘应留有足够的机加工余量,一般不小于制品的厚度,最低不小于20mm。

但对薄板(带)等则为例外,详见GB2975-82。

机加工试样时,切削、磨削深度及润滑(冷却)剂应适当,最后一道切、磨削深度不宜过大,以免影响性能。

建议保留机加工中心孔,以便必要时重新修整。

从外观检查合格的板材、扁材或带材上切取的矩形样坯,一般应保留其原表面层,不予损伤。

试样毛刺须清除,尖锐棱边应倒圆,圆孤半径不宜过大。

由盘卷上切取的线和薄板(带)的试样,允许校直或校平,但矫正不得对试样的力学性能有显着影响。

对不测定伸长率的试样,则可不经矫正进行试验。

不经机加工单铸试样表面上的夹砂、夹渣、毛剌、飞边等,必须加以清除。

凡不符合本标准所规定的各项要求,表面有显着横向刀、磨痕或机械损伤,有明显淬火变形或裂纹以及肉眼可见冶金缺陷的试样,均不允许用于试验。

试样标志一般应标在头部端面或侧边上〈对小截面试样,可挂标志牌〉,以便试验时易于辨识。

2 试样的符号、名称及单位(见表1)3 试样形状及只寸的一般规定拉伸试样分为比例和定标距两种,一般为经机加工的试祥和不经机加工的全截面试样,其横截面通常为圆形、矩形、异形以及不经加工的全截面形状。
