autocad2007第3讲绘制多线、多段线、阵列及镜像对象分析

目录第一章初识AutoCAD 2007 ··············4页第二章辅助绘图··················6页第三章绘制简单二维图形对象 ··································9页1．绘制直线、构造线、射线 ·····························9页2．绘制点、矩形、正多边形 ····························10页3．绘制圆、圆弧、椭圆、椭圆弧·······················14页第四章绘制复杂的二维图形····································17页绘制多线、多段线、修订云线、样条曲线 ··············17页第五章使用面域与文字的创建 ·································22页第六章图案填充与创建管理块命令····························23页第七章使用图形编辑命令·······································30页1.删除、复制、镜像、偏移·······························30页2.阵列、移动、旋转、缩放、拉伸·····················33页3.修剪、延伸、打断与打断于点·························36页4.倒角与圆角、分解·······································40页第八章图层的使用与管理 ········································42页第九章尺寸标注的创建与编辑···································47页1.尺寸标注的组成、创建与设置标注的样式···········47页2.尺寸标注的类型··········································57页第十章三维对象的创建及编辑 ·································61页1.绘制三维实体 ············································61页2.三维实体的编辑··········································71页3.渲染三维实体 ············································76页第十一章图形的输出、打印·······································81页第十二章设计理念··················································82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。

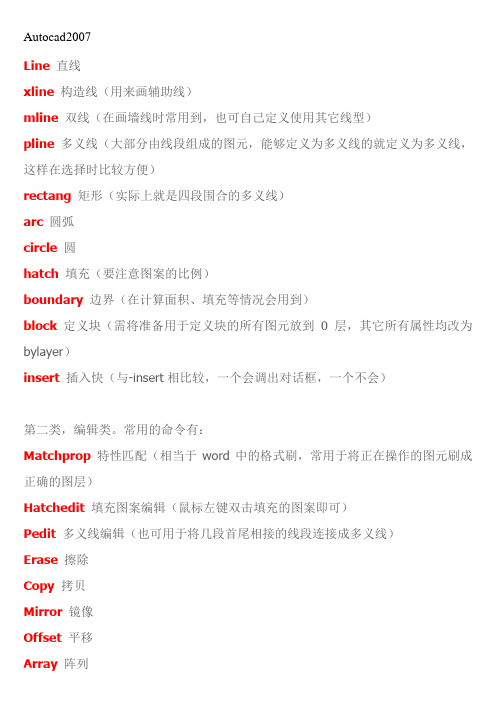

Autocad2007Line直线xline构造线（用来画辅助线）mline 双线（在画墙线时常用到，也可自己定义使用其它线型）pline多义线（大部分由线段组成的图元，能够定义为多义线的就定义为多义线，这样在选择时比较方便）rectang矩形（实际上就是四段围合的多义线）arc圆弧circle 圆hatch填充（要注意图案的比例）boundary 边界（在计算面积、填充等情况会用到）block定义块（需将准备用于定义块的所有图元放到0层，其它所有属性均改为bylayer）insert 插入快（与-insert相比较，一个会调出对话框，一个不会）第二类，编辑类。

常用的命令有：Matchprop特性匹配（相当于word中的格式刷，常用于将正在操作的图元刷成正确的图层）Hatchedit填充图案编辑（鼠标左键双击填充的图案即可）Pedit多义线编辑（也可用于将几段首尾相接的线段连接成多义线）Erase擦除Copy 拷贝Mirror镜像Offset平移Array阵列Move移动Rotate旋转Scale缩放Stretch拉伸Lengthen 拉长（不常用，但在需要延长非水平或垂直的线段时很方便；!也可实现同样的功能，大家先自己琢磨看看）Trim裁减Extend延伸Break打断Fillet 倒圆角Explode打碎（可用于打碎块、多义线、双线等）Align对齐（不常用，但在画一些倾斜的图形时很有用，可以把图对正了画，画好了再调整回原来的角度。

和UCS是两个概念）Properties属性（同14版时的ddmodify，可调出属性表，在其中可查看和修改该图元的几乎所有属性，很有用）一、AutoCAD表格制作AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。

在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。

安装配置硬件安装和配置从双 CD/DVD ROM 驱动器系统安装∙如果尝试在双 CD/DVD ROM 驱动器系统中的每个驱动器中分别放入安装CD 来安装 AutoCAD，安装将失败。

在请求第二张安装光盘时，安装例行程序将无法识别第二个 CD 驱动器中的光盘。

必须在同一个驱动器中用第二张光盘替换第一张光盘，才能完成安装。

从网络驱动器调用 HTML 帮助时失败∙由于 Microsoft 的 Windows Security Update #896258 设置了限制，因此从网络驱动器调用帮助系统失败。

具体而言，即用于从目录表中启动帮助主题的 ActiveX 控件不再起作用。

用户将遇到“无法显示页面”警告。

磁盘映像∙如果计算机处在 SATA RAID 环境中，而且许可不稳定，则使用磁盘映像软件分发 Autodesk 产品可能导致产品激活问题。

如果尝试在 SATA RAID 环境中激活产品，可能会收到“超出激活码限制”消息。

错误报告∙当 AutoCAD 任务意外终止时将显示“错误报告”消息，提醒您将错误报告发送到 Autodesk。

错误报告有助于 Autodesk 识别及解决产品的许多问题。

“错误报告”消息与运行 Microsoft® Windows® XP 的计算机上的某个应用程序意外终止时显示的消息类似。

错误报告记录工作任务终止时正在使用的产品部分。

在“错误报告”消息中，单击“可选数据”，输入以下信息，然后单击“发送报告”：o任务意外终止之前用户在 AutoCAD 中所执行操作的信息o用户的联系信息提供此信息有助于 Autodesk 再现错误并尽快修复错误。

如果 AutoCAD任务意外终止而未显示“错误报告”消息，请确保 REPORTERROR 系统变量设置为 1。

Autodesk 不保证您在“客户错误报告”中所报告的全部错误均将得到修正。

64 位操作系统展开∙在 XP 64 位系统上创建 AutoCAD 的展开比在 XP 32 位系统上进行同一操作要慢。
