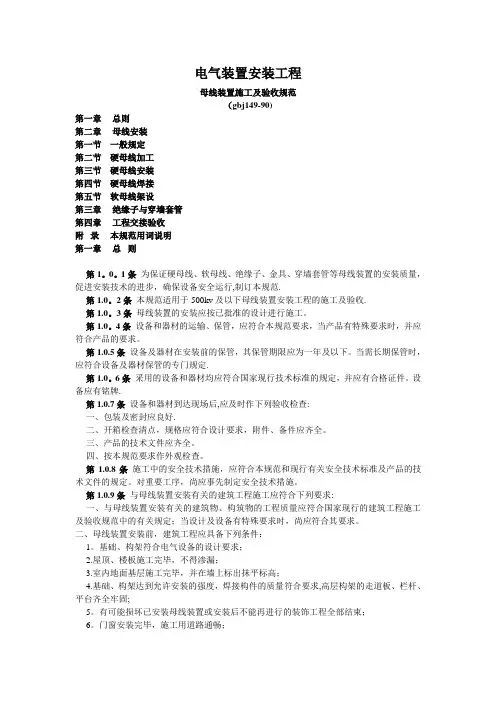

电气装置安装工程母线装置施工及验收规范（gbj149-90)第一章总则第二章母线安装第一节一般规定第二节硬母线加工第三节硬母线安装第四节硬母线焊接第五节软母线架设第三章绝缘子与穿墙套管第四章工程交接验收附录本规范用词说明第一章总则第1。

0。

1条为保证硬母线、软母线、绝缘子、金具、穿墙套管等母线装置的安装质量，促进安装技术的进步，确保设备安全运行,制订本规范.第1.0。

2条本规范适用于500kv及以下母线装置安装工程的施工及验收.第1.0。

3条母线装置的安装应按已批准的设计进行施工。

第1.0。

4条设备和器材的运输、保管，应符合本规范要求，当产品有特殊要求时，并应符合产品的要求。

第1.0.5条设备及器材在安装前的保管，其保管期限应为一年及以下。

当需长期保管时，应符合设备及器材保管的专门规定.第1.0。

6条采用的设备和器材均应符合国家现行技术标准的规定，并应有合格证件。

设备应有铭牌.第1.0.7条设备和器材到达现场后,应及时作下列验收检查:一、包装及密封应良好.二、开箱检查清点，规格应符合设计要求，附件、备件应齐全。

三、产品的技术文件应齐全。

四、按本规范要求作外观检查。

第1.0.8条施工中的安全技术措施，应符合本规范和现行有关安全技术标准及产品的技术文件的规定。

对重要工序，尚应事先制定安全技术措施。

第1.0.9条与母线装置安装有关的建筑工程施工应符合下列要求:一、与母线装置安装有关的建筑物、构筑物的工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定；当设计及设备有特殊要求时，尚应符合其要求。

二、母线装置安装前，建筑工程应具备下列条件：1。

基础、构架符合电气设备的设计要求；2.屋顶、楼板施工完毕，不得渗漏；3.室内地面基层施工完毕，并在墙上标出抹平标高；4.基础、构架达到允许安装的强度，焊接构件的质量符合要求,高层构架的走道板、栏杆、平台齐全牢固;5。

有可能损坏已安装母线装置或安装后不能再进行的装饰工程全部结束；6。

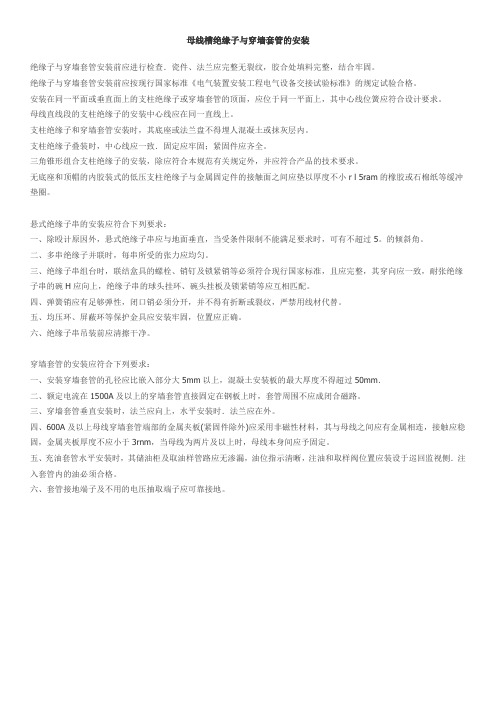

母线槽绝缘子与穿墙套管的安装绝缘子与穿墙套管安装前应进行检查．瓷件、法兰应完整无裂纹，胶合处填料完整，结合牢固。

绝缘子与穿墙套管安装前应按现行国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格。

安装在同一平面或垂直面上的支柱绝缘子或穿墙套管的顶面，应位于同一平面上，其中心线位簧应符合设计要求。

母线直线段的支柱绝缘子的安装中心线应在同一直线上。

支柱绝缘子和穿墙套管安装时，其底座或法兰盘不得埋人混凝土或抹灰层内。

支柱绝缘子叠装时，中心线应一致．固定应牢固；紧固件应齐全。

三角锥形组合支柱绝缘子的安装，除应符合本规范有关规定外，并应符合产品的技术要求。

无底座和顶帽的内胶装式的低压支柱绝缘子与金属固定件的接触面之间应垫以厚度不小r l 5ram的橡胶或石棉纸等缓冲垫圈。

悬式绝缘子串的安装应符合下列要求：一、除殴计原因外，悬式绝缘子串应与地面垂直，当受条件限制不能满足要求时，可有不超过5。

的倾斜角。

二、多串绝缘子并联时，每串所受的张力应均匀。

三、绝缘子串组台时，联结盒具的螺栓、销钉及锁紧销等必须符合现行国家标准，且应完整，其穿向应一致，耐张绝缘子串的碗H应向上，绝缘子串的球头挂环、碗头挂板及锁紧销等应互相匹配。

四、弹簧销应有足够弹性，闭口销必须分开，并不得有折断或裂纹，严禁用线材代替。

五、均压环、屏蔽环等保护金具应安装牢固，位置应正确。

六、绝缘子串吊装前应清擦干净。

穿墙套管的安装应符合下列要求：一、安装穿墙套管的孔径应比嵌入部分大5mm以上，混凝土安装板的最大厚度不得超过50mm．二、额定电流在1500A及以上的穿墙套管直接固定在钢板上时，套管周围不应成闭合磁路。

三、穿墙套管垂直安装时，法兰应向上，水平安装时．法兰应在外。

四、600A及以上母线穿墙套管端部的金属夹板(紧固件除外)应采用非磁性材料，其与母线之间应有金属相连，接触应稳固，金属夹板厚度不应小于3rnm，当母线为两片及以上时，母线本身间应予固定。

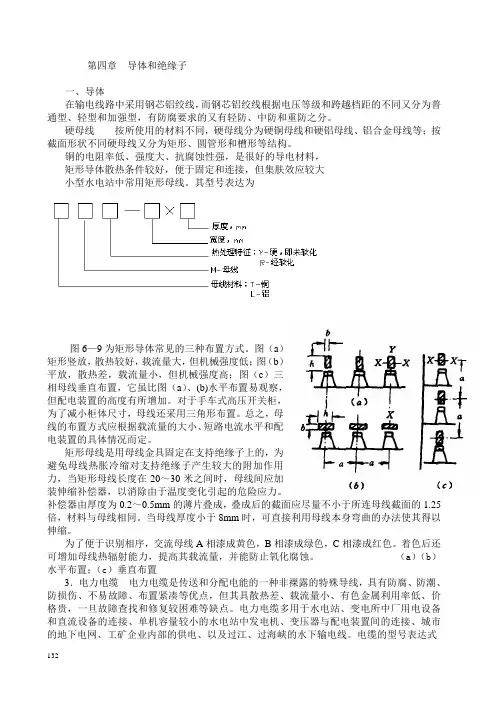

第四章导体和绝缘子一、导体在输电线路中采用钢芯铝绞线，而钢芯铝绞线根据电压等级和跨越档距的不同又分为普通型、轻型和加强型，有防腐要求的又有轻防、中防和重防之分。

硬母线按所使用的材料不同，硬母线分为硬铜母线和硬铝母线、铝合金母线等；按截面形状不同硬母线又分为矩形、圆管形和槽形等结构。

铜的电阻率低、强度大、抗腐蚀性强，是很好的导电材料，矩形导体散热条件较好，便于固定和连接，但集肤效应较大小型水电站中常用矩形母线。

其型号表达为矩形竖放，散热较好，载流量大，但机械强度低；图（b）平放，散热差，载流量小，但机械强度高；图（c）三相母线垂直布置，它虽比图（a）、(b)水平布置易观察，但配电装置的高度有所增加。

对于手车式高压开关柜，为了减小柜体尺寸，母线还采用三角形布置。

总之，母线的布置方式应根据载流量的大小、短路电流水平和配电装置的具体情况而定。

矩形母线是用母线金具固定在支持绝缘子上的，为避免母线热胀冷缩对支持绝缘子产生较大的附加作用力，当矩形母线长度在20～30米之间时，母线间应加装伸缩补偿器，以消除由于温度变化引起的危险应力。

补偿器由厚度为0.2～0.5mm的薄片叠成，叠成后的截面应尽量不小于所连母线截面的1.25倍，材料与母线相同。

当母线厚度小于8mm时，可直接利用母线本身弯曲的办法使其得以伸缩。

为了便于识别相序，交流母线A相漆成黄色，B相漆成绿色，C相漆成红色。

着色后还可增加母线热辐射能力，提高其载流量，并能防止氧化腐蚀。

（a）（b）水平布置；（c）垂直布置3．电力电缆电力电缆是传送和分配电能的一种非裸露的特殊导线，具有防腐、防潮、防损伤、不易故障、布置紧凑等优点，但其具散热差、载流量小、有色金属利用率低、价格贵，一旦故障查找和修复较困难等缺点。

电力电缆多用于水电站、变电所中厂用电设备和直流设备的连接、单机容量较小的水电站中发电机、变压器与配电装置间的连接、城市的地下电网、工矿企业内部的供电、以及过江、过海峡的水下输电线。

关于支持绝缘子及穿墙套管的选型和使用概述：在成套产品设计、装配过程中，常常发现支持绝缘子装得过密、选择过大，没有适当利用穿墙套管的支持作用的现象，造成了很多不必要的浪费。

在部分人员中存有一个不当的观念，认为绝缘子选择由母排大小决定，套管无支持作用，绝缘子间的跨距在0.8～1米之间不能超过1米这一错误观点。

这种观念在公司内外（用户）存有一定的普遍性，故在这里作一简单叙述以引起我们的重视，并作好为用户解释工作。

一、支持绝缘子的选用绝缘子是按额定电压、使用环境来选择的，并对动稳定作校验。

目前公司内使用的有10kV 、35kV 两类，使用环境均为户内防污Ⅱ级。

通常情况下，绝缘子的机械破坏负荷与绝缘子直径、下法兰孔大小成对应关系。

下法兰M16，直径φ78左右的10kV 环氧树脂绝缘子抗弯负荷在B 级以上其值为≥10kN 。

下法兰M20，直径φ110左右的10kV 环氧树脂绝缘子抗弯负荷可达D 级其值为≥20kN 。

而目前使用的35kV 环氧树脂绝缘子下法兰为M16，抗弯负荷在≥10～12kN 之间。

动稳定校验按Fc ≤0.6ph FFc ——作用于绝缘子上的计算力 ph F ——绝缘子机构破坏负荷（由样本查得） Fc=0.173*K*Dl c *2ch ic l ——绝缘子间跨距D ——相间距i——三相短路冲击电流，kAchK ——绝缘子受力系数若绝缘子按10kN计，则Fc只要≤6kN便可，由此得各相间距下的最大跨距（见下表）：二、穿墙套管的选用穿墙套管的选择是按额定电压、额定电流、使用环境来选择的同样需进行短路电流校验动稳定，热稳定。

对于过孔类套管额定电流，热稳定由母排决定这里不作介绍。

目前，市场上使用的穿墙套管大部为抗弯负荷≥8kN，按户内Ⅱ级污秽地区设计。

由于环氧树脂穿墙套管在使用初期，存在质量缺陷，在大规格主母排的安放过程中易造成损伤，带来事故隐患，造成了主母线对地短路事故，一些地方电力部门要求在母线室加支持绝缘子。

第四节母线、绝缘子一、绝缘子及穿墙套管安装1、绝缘子有单串、双串之分的悬式绝缘子，以“串”为单位。

户内支持绝缘子，以“10个”为单位。

户外支持绝缘子，均按电压等级，以“柱”为单位。

穿墙套管按安装方式及电压等级，以“个”为单位套用定额。

2、悬式绝缘子串，不论其片数的多少，定额不作换算。

悬式绝缘子安装，系指垂直安装的提挂跳线，引下线或阻波器等设备的绝缘子串，绝缘子的耐压试验包括在本系统的调试定额内。

3、穿墙套管安装定额中，包括了其附属的油管路，放油阀等安装。

使用时不论是否是充油式套管，均不作换算。

穿墙套管不管是否带电流互感器，均属于装置性材料，应另计算费用。

4、绝缘子、穿墙套管的安装定额内未包括铁构件的制作及安装，应另套第六章“铁构作的制作及安装”子目。

二、软母线、引下线、跳线及组合软母线1、软母线安装，按电压等级及导线截面以“跨/三相”为计量单位套用定额，跨距为60米，设计跨距不同时，定额不准换算。

导线、绝缘子、线夹、驰度调节金具、均压环、间隔棒等，均按设计用量另计主材费。

2、软母线安装如果是两根以上的，可套用组合软母线安装定额。

每跨母线按两端是单串绝缘子考虑，如果采用双串绝缘子，可在原定额的基础上增补套用一个“2-270”子目。

3、组合软母线安装，按三相为一组计算，跨度（包括水平悬挂部分和两端引下部分之和）以45米为准，跨度的长与短，定额均不作调整，定额只列了26根以下的，如超过26根。

定额可作调整，调整系数由双方协商。

4、组合软母线的施工方法，是按地面组合好后用卷相机起吊挂上去的方法考虑的。

如果采用高空组合方法，定额不作换算。

定额中包括了组合导线两端的接线工作（编制预算时，注意不要把这部分工作作引下线处理），但不包括组合导线两端的铁构件的配制，支持绝缘子及带形母线的安装。

5、软母线两端的耐张绝缘子串的安装，包括在软母线安装定额内。

定额内未包括软导线、绝缘子、线夹、均压环、间隔棒的材料。

应另计主材费。
