铂族金属富集中的有机沉淀剂

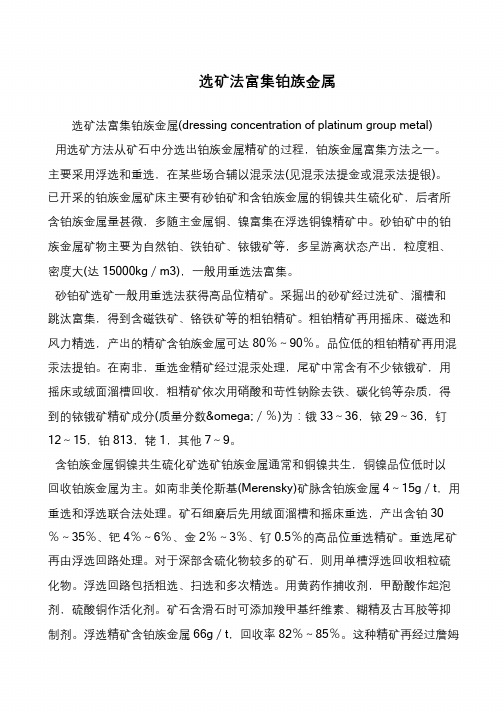

立志当早，存高远选矿法富集铂族金属选矿法富集铂族金属(dressing concentration of platinum group metal)用选矿方法从矿石中分选出铂族金属精矿的过程，铂族金属富集方法之一。

主要采用浮选和重选，在某些场合辅以混汞法(见混汞法提金或混汞法提银)。

已开采的铂族金属矿床主要有砂铂矿和含铂族金属的铜镍共生硫化矿，后者所含铂族金属量甚微，多随主金属铜、镍富集在浮选铜镍精矿中。

砂铂矿中的铂族金属矿物主要为自然铂、铁铂矿、铱锇矿等，多呈游离状态产出，粒度粗、密度大(达15000kg／m3)，一般用重选法富集。

砂铂矿选矿一般用重选法获得高品位精矿。

采掘出的砂矿经过洗矿、溜槽和跳汰富集，得到含磁铁矿、铬铁矿等的粗铂精矿。

粗铂精矿再用摇床、磁选和风力精选，产出的精矿含铂族金属可达80％～90％。

品位低的粗铂精矿再用混汞法提铂。

在南非，重选金精矿经过混汞处理，尾矿中常含有不少铱锇矿，用摇床或绒面溜槽回收，粗精矿依次用硝酸和苛性钠除去铁、碳化钨等杂质，得到的铱锇矿精矿成分(质量分数ω／％)为：锇33～36，铱29～36，钉12～15，铂813，铑1，其他7～9。

含铂族金属铜镍共生硫化矿选矿铂族金属通常和铜镍共生，铜镍品位低时以回收铂族金属为主。

如南非美伦斯基(Merensky)矿脉含铂族金属4～15g／t，用重选和浮选联合法处理。

矿石细磨后先用绒面溜槽和摇床重选，产出含铂30 ％～35％、钯4％～6％、金2％～3％、钌0.5％的高品位重选精矿。

重选尾矿再由浮选回路处理。

对于深部含硫化物较多的矿石，则用单槽浮选回收粗粒硫化物。

浮选回路包括粗选、扫选和多次精选。

用黄药作捕收剂，甲酚酸作起泡剂，硫酸铜作活化剂。

矿石含滑石时可添加羧甲基纤维素、糊精及古耳胶等抑制剂。

浮选精矿含铂族金属66g／t，回收率82％～85％。

这种精矿再经过詹姆。

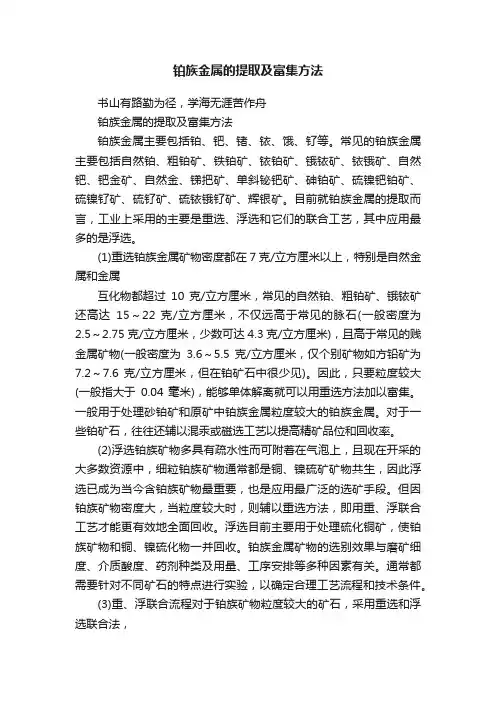

铂族金属的提取及富集方法书山有路勤为径，学海无涯苦作舟铂族金属的提取及富集方法铂族金属主要包括铂、钯、锗、铱、饿、钌等。

常见的铂族金属主要包括自然铂、粗铂矿、铁铂矿、铱铂矿、锇铱矿、铱锇矿、自然钯、钯金矿、自然金、锑把矿、单斜铋钯矿、砷铂矿、硫镍钯铂矿、硫镍钌矿、硫钌矿、硫铱锇钌矿、辉银矿。

目前就铂族金属的提取而言，工业上采用的主要是重选、浮选和它们的联合工艺，其中应用最多的是浮选。

(1)重选铂族金属矿物密度都在7 克/立方厘米以上，特别是自然金属和金属互化物都超过10 克/立方厘米，常见的自然铂、粗铂矿、锇铱矿还高达15～22 克/立方厘米，不仅远高于常见的脉石(一般密度为2.5～2.75 克/立方厘米，少数可达4.3 克/立方厘米)，且高于常见的贱金属矿物(一般密度为3.6～5.5 克/立方厘米，仅个别矿物如方铅矿为7.2～7.6 克/立方厘米，但在铂矿石中很少见)。

因此，只要粒度较大(一般指大于0.04 毫米)，能够单体解离就可以用重选方法加以富集。

一般用于处理砂铂矿和原矿中铂族金属粒度较大的铂族金属。

对于一些铂矿石，往往还辅以混汞或磁选工艺以提高精矿品位和回收率。

(2)浮选铂族矿物多具有疏水性而可附着在气泡上，且现在开采的大多数资源中，细粒铂族矿物通常都是铜、镍硫矿矿物共生，因此浮选已成为当今含铂族矿物最重要，也是应用最广泛的选矿手段。

但因铂族矿物密度大，当粒度较大时，则辅以重选方法，即用重、浮联合工艺才能更有效地全面回收。

浮选目前主要用于处理硫化铜矿，使铂族矿物和铜、镍硫化物一并回收。

铂族金属矿物的选别效果与磨矿细度、介质酸度、药剂种类及用量、工序安排等多种因素有关。

通常都需要针对不同矿石的特点进行实验，以确定合理工艺流程和技术条件。

(3)重、浮联合流程对于铂族矿物粒度较大的矿石，采用重选和浮选联合法，。

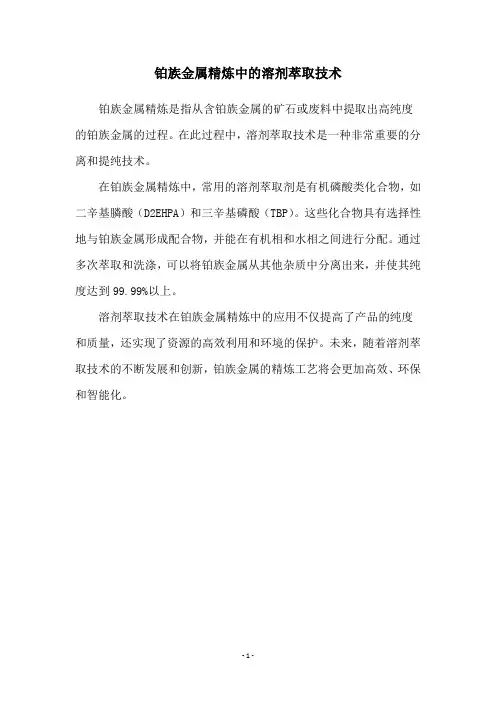

铂族金属精炼中的溶剂萃取技术
铂族金属精炼是指从含铂族金属的矿石或废料中提取出高纯度的铂族金属的过程。

在此过程中，溶剂萃取技术是一种非常重要的分离和提纯技术。

在铂族金属精炼中，常用的溶剂萃取剂是有机磷酸类化合物，如二辛基膦酸（D2EHPA）和三辛基磷酸（TBP）。

这些化合物具有选择性地与铂族金属形成配合物，并能在有机相和水相之间进行分配。

通过多次萃取和洗涤，可以将铂族金属从其他杂质中分离出来，并使其纯度达到99.99%以上。

溶剂萃取技术在铂族金属精炼中的应用不仅提高了产品的纯度和质量，还实现了资源的高效利用和环境的保护。

未来，随着溶剂萃取技术的不断发展和创新，铂族金属的精炼工艺将会更加高效、环保和智能化。

- 1 -。

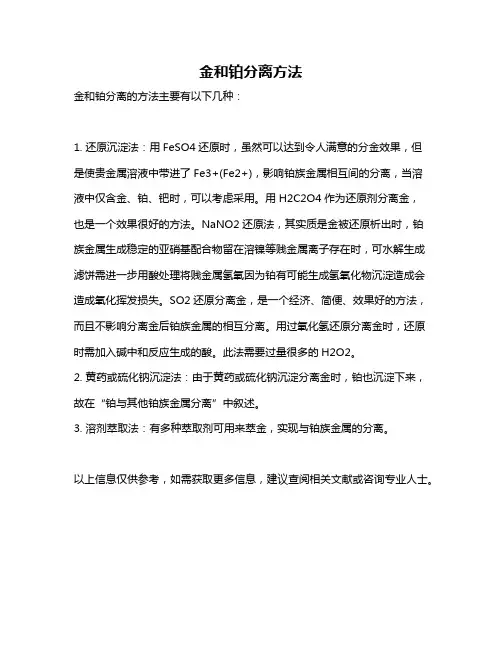

金和铂分离方法
金和铂分离的方法主要有以下几种：
1. 还原沉淀法：用FeSO4还原时，虽然可以达到令人满意的分金效果，但
是使贵金属溶液中带进了Fe3+(Fe2+)，影响铂族金属相互间的分离，当溶液中仅含金、铂、钯时，可以考虑采用。

用H2C2O4作为还原剂分离金，
也是一个效果很好的方法。

NaNO2还原法，其实质是金被还原析出时，铂族金属生成稳定的亚硝基配合物留在溶镍等贱金属离子存在时，可水解生成滤饼需进一步用酸处理将贱金属氢氧因为铂有可能生成氢氧化物沉淀造成会造成氧化挥发损失。

SO2还原分离金，是一个经济、简便、效果好的方法，而且不影响分离金后铂族金属的相互分离。

用过氧化氢还原分离金时，还原时需加入碱中和反应生成的酸。

此法需要过量很多的H2O2。

2. 黄药或硫化钠沉淀法：由于黄药或硫化钠沉淀分离金时，铂也沉淀下来，故在“铂与其他铂族金属分离”中叙述。

3. 溶剂萃取法：有多种萃取剂可用来萃金，实现与铂族金属的分离。

以上信息仅供参考，如需获取更多信息，建议查阅相关文献或咨询专业人士。

贵州遵义黑色页岩铂族金属富集特点及富集模式
黑色页岩铂族金属富集特点：
1、黑色页岩铂族金属富集主要发生在断裂带中，其中断裂带的岩石组合及岩石结构具有较大的影响。

2、黑色页岩铂族金属富集受到构造条件的控制，其中构造条件包括岩石孔隙度、岩石孔隙结构、断裂带的岩石组合等。

3、黑色页岩铂族金属富集受到水文条件的控制，其中水文条件包括水体的pH值、水体的电导率、水体的温度、水体的流量等。

4、黑色页岩铂族金属富集受到化学条件的控制，其中化学条件包括水体中溶解物的pH值、水体中溶解物的电导率、水体中溶解物的温度等。

黑色页岩铂族金属富集模式：
1、溶解-沉淀模式：当水体中的溶解物满足一定的pH值、电导率和温度条件时，黑色页岩铂族金属会通过溶解-沉淀模式被富集。

2、岩石孔隙度控制模式：当断裂带中的岩石孔隙度较大时，黑色页岩铂族金属会通过岩石孔隙度控制模式被富集。

3、水流冲刷模式：当水流冲刷断裂带中的岩石时，黑色页岩铂族金属会通过水流冲刷模式被富集。

铂族金属催化剂的制备与应用催化剂是一种物质，它能够影响反应物的化学性质，从而加速反应速率和提高反应选择性。

催化剂是化工行业中的重要材料，广泛应用于制药、石油化工、化肥、合成材料等领域。

铂族金属催化剂是其中一类高效、稳定和选择性较高的催化剂，它们包括铂、钯、钌、铱、銮五种元素。

本文将探讨铂族金属催化剂制备和应用的研究进展。

制备催化剂的制备方法对催化剂性能和活性起着至关重要的作用。

常见的铂族金属催化剂制备方法包括：溶胶-凝胶法、沉淀-沉积法、共沉淀法和热分解法等。

（一）溶胶-凝胶法溶胶-凝胶法是一种化学制备方法，常用于制备氧化物表面处的铂族金属颗粒。

制备步骤包括：将金属盐和氧化物溶解于适当的有机溶剂中，通过加入适当的碱液、酸液等促进水解、共聚反应生成溶胶，然后利用膠體凝聚机制将溶胶转化为凝胶。

最后再经过干燥、高温煅烧等处理，得到催化剂。

（二）沉淀-沉积法沉淀-沉积法是一种制备金属颗粒的方法。

首先将所需的金属盐加入水溶液中，然后通过加入还原剂（如氨）、沉淀剂（如碳酸钠）等将溶液中的金属还原成金属颗粒，随后用沉淀剂将金属颗粒沉淀下来，经过多次沉淀-沉积处理，去除杂质后，最终得到纯净的铂族金属催化剂。

（三）共沉淀法共沉淀法是一种制备金属酸化剂表面处的铂族金属颗粒的方法。

该方法比沉淀-沉积法制备粒径更小的颗粒更方便，而且生产成本较低。

该方法的基本过程是在所需的金属盐溶液中，加入控制pH值的碱性溶液，并同时加入还原剂（如次氢化钠、甲醇）。

高pH值和还原剂的作用下，不同金属酸化物迅速共同还原成金属颗粒。

根据不同的反应条件，例如，pH值、还原剂、金属盐浓度等，来调控颗粒的大小、形状等。

（四）热分解法热分解法是一种制备超小尺寸金属颗粒的方法。

该方法的基本流程是将金属盐以有机溶剂为载体，在有机相中形成胶体颗粒，再将胶体溶液分散在辅助液相（如水、乙二醇）中加热直至超临界温度，使有机相蒸汽化，金属离子以气态态形式进入气相种子并还原成金属。

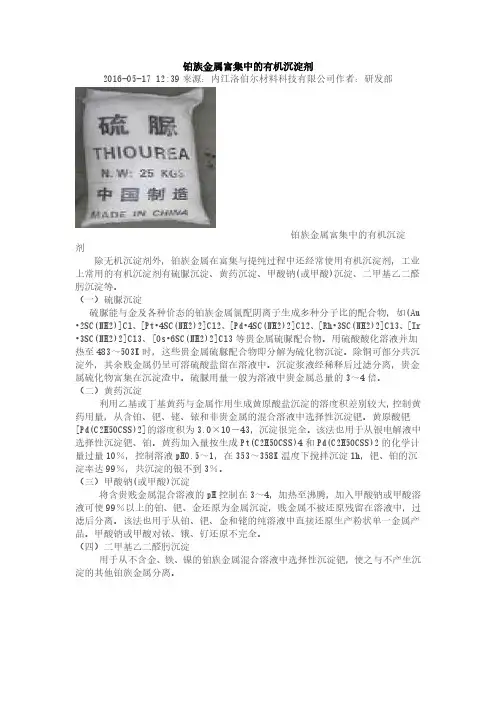

铂族金属富集中的有机沉淀剂2016-05-17 12:39来源：内江洛伯尔材料科技有限公司作者：研发部铂族金属富集中的有机沉淀剂除无机沉淀剂外，铂族金属在富集与提纯过程中还经常使用有机沉淀剂，工业上常用的有机沉淀剂有硫脲沉淀、黄药沉淀、甲酸钠(或甲酸)沉淀、二甲基乙二醛肟沉淀等。

（一）硫脲沉淀硫脲能与金及各种价态的铂族金属氯配阴离子生成多种分子比的配合物，如(Au •2SC(NH2)]Cl、[Pt•4SC(NH2)2]Cl2、[Pd•4SC(NH2)2]Cl2、[Rh•3SC(NH2)2]Cl3、[Ir •3SC(NH2)2]Cl3、[Os•6SC(NH2)2]Cl3等贵金属硫脲配合物。

用硫酸酸化溶液并加热至483～503K时，这些贵金属硫脲配合物即分解为硫化物沉淀。

除铜可部分共沉淀外，其余贱金属仍呈可溶硫酸盐留在溶液中。

沉淀浆液经稀释后过滤分离，贵金属硫化物富集在沉淀渣中。

硫脲用量一般为溶液中贵金属总量的3～4倍。

（二）黄药沉淀利用乙基或丁基黄药与金属作用生成黄原酸盐沉淀的溶度积差别较大，控制黄药用量，从含铂、钯、铑、铱和非贵金属的混合溶液中选择性沉淀钯。

黄原酸钯[Pd(C2H5OCSS)2]的溶度积为3.0×10－43，沉淀很完全。

该法也用于从银电解液中选择性沉淀钯、铂。

黄药加入量按生成Pt(C2H5OCSS)4和Pd(C2H5OCSS)2的化学计量过量10％，控制溶液pH0.5～1，在353～358K温度下搅拌沉淀1h，钯、铂的沉淀率达99％，共沉淀的银不到3％。

（三）甲酸钠(或甲酸)沉淀将含贵贱金属混合溶液的pH控制在3～4，加热至沸腾，加入甲酸钠或甲酸溶液可使99％以上的铂、钯、金还原为金属沉淀，贱金属不被还原残留在溶液中，过滤后分离。

该法也用于从铂、钯、金和铑的纯溶液中直接还原生产粉状单一金属产品。

甲酸钠或甲酸对铱、锇、钌还原不完全。

（四）二甲基乙二醛肟沉淀用于从不含金、铁、镍的铂族金属混合溶液中选择性沉淀钯，使之与不产生沉淀的其他铂族金属分离。

铂族金属催化剂制备全文共四篇示例，供读者参考第一篇示例：铂族金属催化剂是一类在化学反应中起到催化作用的重要材料，包括铂、钯、铑、钌、钌和铂等元素。

由于其较高的活性和选择性，铂族金属催化剂在各种领域，如能源生产、环境保护、有机合成等方面都有广泛的应用。

本文将重点介绍铂族金属催化剂的制备方法，探讨其在不同领域的应用及未来的发展方向。

铂族金属催化剂的制备方法主要包括沉积-沉淀法、共沉淀法、还原法、水热合成法等。

最常用的方法是还原法，即通过还原金属前驱体得到纳米金属颗粒。

具体步骤是将金属前驱体与还原剂溶解在溶剂中，通过加热或加压将前驱体还原成金属颗粒。

这种方法简单易行，得到的金属颗粒尺寸均匀，具有较高的活性。

除了传统的制备方法，还有一些新型的制备技术被引入到铂族金属催化剂的制备中。

溶胶-凝胶法可以制备出较高质量的金属催化剂，高温合成法可以得到纳米级金属催化剂，原子层沉积法可以控制金属颗粒的尺寸和分散度等。

这些新型技术不仅可以提高催化剂的活性和选择性，还可以减少制备过程中的环境污染。

铂族金属催化剂在能源生产领域的应用尤为广泛。

以燃料电池为例，铂族金属催化剂作为电极材料，可以促进氧气还原反应，提高电池的效率和稳定性。

铂族金属催化剂还可以用于光催化水裂解、CO2转化等领域，为清洁能源的开发和利用提供了重要支持。

铂族金属催化剂在有机合成领域也有着重要的应用。

许多重要的有机合成反应，如氢化、氧化、羰基化等，都需要金属催化剂的辅助。

铂族金属催化剂可以提高反应速率和产率，减少副产物的生成，从而提高合成化合物的纯度和收率。

铂族金属催化剂在医药、农药、化妆品等行业都有着广泛的应用。

未来，随着绿色环保理念的普及和加剧，铂族金属催化剂制备技术将朝着更加环保、高效的方向发展。

绿色溶剂的应用、绿色还原剂的探索、绿色催化反应技术的研究等，都有望成为未来铂族金属催化剂制备技术的发展方向。

随着纳米技术的发展，铂族金属催化剂的纳米化和表面修饰也将成为研究热点，以提高催化剂的活性和稳定性。

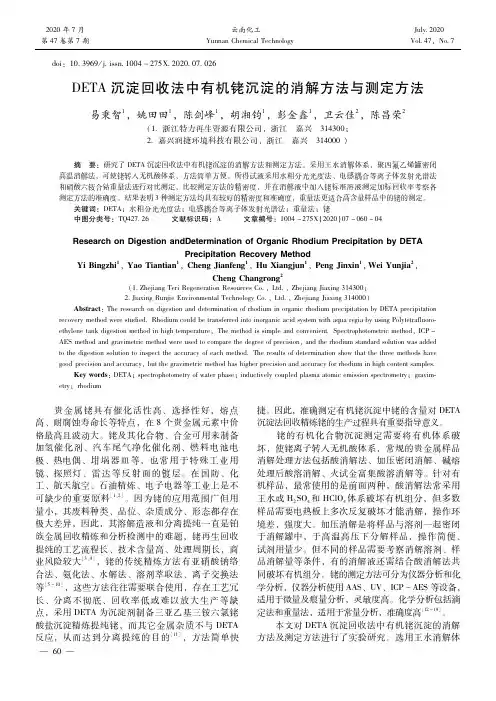

ｄｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００４－２７５Ｘ ２０２０ ０７ ０２６ＤＥＴＡ沉淀回收法中有机铑沉淀的消解方法与测定方法易秉智１，姚田田１，陈剑峰１，胡湘钧１，彭金鑫１，卫云佳２，陈昌荣２（１ 浙江特力再生资源有限公司，浙江　嘉兴　３１４３００；２ 嘉兴润捷环境科技有限公司，浙江　嘉兴　３１４０００）摘　要：研究了ＤＥＴＡ沉淀回收法中有机铑沉淀的消解方法和测定方法。

采用王水消解体系，聚四氟乙烯罐密闭高温消解法，可使铑转入无机酸体系，方法简单方便。

所得试液采用水相分光光度法、电感耦合等离子体发射光谱法和硝酸六铵合钴重量法进行对比测定，比较测定方法的精密度，并在消解液中加入铑标准溶液测定加标回收率考察各测定方法的准确度。

结果表明３种测定方法均具有较好的精密度和准确度，重量法更适合高含量样品中的铑的测定。

关键词：ＤＥＴＡ；水相分光光度法；电感耦合等离子体发射光谱法；重量法；铑 中图分类号：ＴＱ４２７ ２６ 文献标识码：Ａ 文章编号：１００４－２７５Ｘ（２０２０）０７－０６０－０４ＲｅｓｅａｒｃｈｏｎＤｉｇｅｓｔｉｏｎａｎｄＤｅｔｅｒｍｉｎａｔｉｏｎｏｆＯｒｇａｎｉｃＲｈｏｄｉｕｍＰｒｅｃｉｐｉｔａｔｉｏｎｂｙＤＥＴＡＰｒｅｃｉｐｉｔａｔｉｏｎＲｅｃｏｖｅｒｙＭｅｔｈｏｄＹｉＢｉｎｇｚｈｉ１，ＹａｏＴｉａｎｔｉａｎ１，ＣｈｅｎｇＪｉａｎｆｅｎｇ１，ＨｕＸｉａｎｇｊｕｎ１，ＰｅｎｇＪｉｎｘｉｎ１，ＷｅｉＹｕｎｊｉａ２，ＣｈｅｎｇＣｈａｎｇｒｏｎｇ２（１ ＺｈｅｊｉａｎｇＴｅｒｉＲｅｇｅｎｅｒａｔｉｏｎＲｅｓｏｕｒｃｅｓＣｏ．，Ｌｔｄ．，ＺｈｅｊｉａｎｇＪｉａｘｉｎｇ３１４３００；２ ＪｉａｘｉｎｇＲｕｎｊｉｅＥｎｖｉｒｏｎｍｅｎｔａｌＴｅｃｈｎｏｌｏｇｙＣｏ．，Ｌｔｄ．，ＺｈｅｊｉａｎｇＪｉａｘｉｎｇ３１４０００） Ａｂｓｔｒａｃｔ：ＴｈｅｒｅｓｅａｒｃｈｏｎｄｉｇｅｓｔｉｏｎａｎｄｄｅｔｅｒｍｉｎａｔｉｏｎｏｆｒｈｏｄｉｕｍｉｎｏｒｇａｎｉｃｒｈｏｄｉｕｍｐｒｅｃｉｐｉｔａｔｉｏｎｂｙＤＥＴＡｐｒｅｃｉｐｉｔａｔｉｏｎｒｅｃｏｖｅｒｙｍｅｔｈｏｄｗｅｒｅｓｔｕｄｉｅｄ ＲｈｏｄｉｕｍｃｏｕｌｄｂｅｔｒａｎｓｆｅｒｒｅｄｉｎｔｏｉｎｏｒｇａｎｉｃａｃｉｄｓｙｓｔｅｍｗｉｔｈａｑｕａｒｅｇｉａｂｙｕｓｉｎｇＰｏｌｙｔｅｔｒａｆｌｕｏｒｏ ｅｔｈｙｌｅｎｅｔａｎｋｄｉｇｅｓｔｉｏｎｍｅｔｈｏｄｉｎｈｉｇｈｔｅｍｐｅｒａｔｕｒｅ，Ｔｈｅｍｅｔｈｏｄｉｓｓｉｍｐｌｅａｎｄｃｏｎｖｅｎｉｅｎｔ Ｓｐｅｃｔｒｏｐｈｏｔｏｍｅｔｒｉｃｍｅｔｈｏｄ，ＩＣＰ－ＡＥＳｍｅｔｈｏｄａｎｄｇｒａｖｉｍｅｔｒｉｃｍｅｔｈｏｄｗｅｒｅｕｓｅｄｔｏｃｏｍｐａｒｅｔｈｅｄｅｇｒｅｅｏｆｐｒｅｃｉｓｉｏｎ，ａｎｄｔｈｅｒｈｏｄｉｕｍｓｔａｎｄａｒｄｓｏｌｕｔｉｏｎｗａｓａｄｄｅｄｔｏｔｈｅｄｉｇｅｓｔｉｏｎｓｏｌｕｔｉｏｎｔｏｉｎｓｐｅｃｔｔｈｅａｃｃｕｒａｃｙｏｆｅａｃｈｍｅｔｈｏｄ Ｔｈｅｒｅｓｕｌｔｓｏｆｄｅｔｅｒｍｉｎａｔｉｏｎｓｈｏｗｔｈａｔｔｈｅｔｈｒｅｅｍｅｔｈｏｄｓｈａｖｅｇｏｏｄｐｒｅｃｉｓｉｏｎａｎｄａｃｃｕｒａｃｙ，ｂｕｔｔｈｅｇｒａｖｉｍｅｔｒｉｃｍｅｔｈｏｄｈａｓｈｉｇｈｅｒｐｒｅｃｉｓｉｏｎａｎｄａｃｃｕｒａｃｙｆｏｒｒｈｏｄｉｕｍｉｎｈｉｇｈｃｏｎｔｅｎｔｓａｍｐｌｅｓ Ｋｅｙｗｏｒｄｓ：ＤＥＴＡ；ｓｐｅｃｔｒｏｐｈｏｔｏｍｅｔｒｙｏｆｗａｔｅｒｐｈａｓｅ；ｉｎｄｕｃｔｉｖｅｌｙｃｏｕｐｌｅｄｐｌａｓｍａａｔｏｍｉｃｅｍｉｓｓｉｏｎｓｐｅｃｔｒｏｍｅｔｒｙ；ｇｒａｖｉｍ ｅｔｒｙ；ｒｈｏｄｉｕｍ 贵金属铑具有催化活性高、选择性好，熔点高、耐腐蚀寿命长等特点，在８个贵金属元素中价格最高且波动大。
