某大学教学楼施工组织设计方案标题：某大学教学楼施工组织设计方案一、引言随着某大学学生人数的不断增加，现有的教学设施已无法满足需求。
为了提供一个更好的学习环境，学校决定新建一座教学楼。
本设计方案旨在详细阐述该教学楼的施工组织方案，以确保工程顺利实施，并能在预定的时间内完成。
二、施工组织设计1、施工流程（1）施工前的准备工作：包括确定施工场地，调配施工人员，采购原材料等。
（2）地基工程：进行地质勘察，进行地基处理，然后进行钢筋混凝土浇筑。
（3）主体结构施工：依次完成框架结构，承重墙，楼板的施工。
（4）室内装修：完成墙面、地面、天花板、门窗等室内装修工作。
（5）设备安装：安装教学设备，如课桌椅、投影设备、空调等。
（6）竣工验收：进行质量检查，确保施工符合规范和设计要求。
2、安全保障（1）制定安全施工制度，加强员工安全教育。
（2）配置必要的消防器材和安全设备，确保施工安全。
（3）对施工现场进行定期安全检查，及时消除安全隐患。
3、质量控制（1）选用合格的建筑材料，确保材料质量。
（2）采用先进的施工技术和设备，提高施工质量。
（3）进行施工质量检查，确保建筑符合设计要求。
三、总结与建议本设计方案详细阐述了某大学教学楼施工的组织方案，包括施工流程、安全保障和质量控制等方面的内容。
该设计方案有利于工程的顺利实施，并能在预定的时间内完成。
然而，实际施工过程中，还需根据具体情况进行调整和优化。
建议在施工过程中密切关注可能出现的问题，并及时采取有效措施予以解决，以确保工程顺利完成。

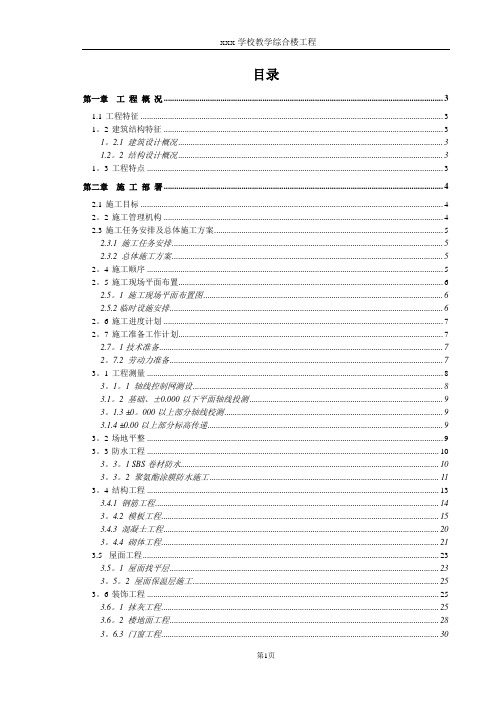

目录第一章工程概况 (3)1.1工程特征 (3)1。
2建筑结构特征 (3)1。
2.1 建筑设计概况 (3)1.2。
2 结构设计概况 (3)1。
3工程特点 (3)第二章施工部署 (4)2.1施工目标 (4)2。
2施工管理机构 (4)2.3施工任务安排及总体施工方案 (5)2.3.1 施工任务安排 (5)2.3.2 总体施工方案 (5)2。
4施工顺序 (5)2。
5施工现场平面布置 (6)2.5。
1 施工现场平面布置图 (6)2.5.2临时设施安排 (6)2。
6施工进度计划 (7)2。
7施工准备工作计划 (7)2.7。
1技术准备 (7)2。
7.2 劳动力准备 (7)3。
1工程测量 (8)3。
1。
1 轴线控制网测设 (8)3.1。
2 基础、±0.000以下平面轴线投测 (9)3。
1.3 ±0。
000以上部分轴线校测 (9)3.1.4 ±0.00以上部分标高传递 (9)3。
2场地平整 (9)3。
3防水工程 (10)3。
3。
1 SBS卷材防水 (10)3。
3。
2 聚氨酯涂膜防水施工 (11)3。
4结构工程 (13)3.4.1 钢筋工程 (14)3。
4.2 模板工程 (15)3.4.3 混凝土工程 (20)3。
4.4 砌体工程 (21)3.5屋面工程 (23)3.5。
1 屋面找平层 (23)3。
5。
2 屋面保温层施工 (25)3。
6装饰工程 (25)3.6。
1 抹灰工程 (25)3.6。
2 楼地面工程 (28)3。
6.3 门窗工程 (30)3。
6。
4 吊顶工程 (35)3.7粉饰工程 (37)3。
7。
1 内墙面乳胶漆 (37)3。
7.2 油漆工程 (38)第四章主要施工保证措施 (40)4.1工期保证措施 (40)4.1.1 工期目标主要分段控制点 (40)4.1。
2 组织管理措施 (41)4.1.3 技术保证措施 (41)4。
1.4 农忙和节假日保证工期的特殊措施 (41)4.1.5 夜间施工措施 (42)4.2质量保证措施 (42)4。
某大学教学楼施工组织设计方案1. 绪论本篇文章旨在为某大学教学楼施工提供一个合理且高效的组织设计方案。
通过对施工流程、人员分配、工期安排、安全措施等各方面进行综合考虑，以确保施工顺利进行并最大限度地减少时间和资源浪费。
2. 施工流程安排2.1 土建施工在教学楼施工过程中，首先需要进行土建施工。
针对土建工程的复杂性，我们将分阶段进行施工，确保每个阶段的施工质量和工期。
2.2 电气设备及管道安装在土建施工完成后，将进行电气设备及管道的安装。
为了确保施工质量和安全性，我们将配备专业施工人员，并采取严格的安全防护措施。
2.3 室内装修室内装修是教学楼施工的最后一步，也是最为细致和关键的部分。
我们将精心选择材料，确保装修效果符合大学教学楼的要求。
3. 人员分配3.1 项目经理项目经理负责对整个施工过程进行全面管理和协调。
他/她需要具备丰富的项目管理经验和卓越的组织能力。
3.2 部门协调员部门协调员负责各个部门间的沟通和协调工作。
他/她需要具备较强的沟通能力和应急处理能力。
3.3 施工人员施工人员按照各自专业技能进行分组，负责具体施工任务。
他们需要具备相应的施工经验和技能，以确保施工质量。
4. 工期安排为了保证教学楼尽快完工并按时投入使用，我们制定了详细的工期安排。
根据不同工作阶段的特点和需求，合理分配时间，并设定相应的里程碑节点，以便实时跟踪和控制进度。
5. 安全措施5.1 安全培训为了最大限度地减少施工过程中的事故发生，我们将为所有参与施工的人员提供必要的安全培训。
他们将学习正确使用工具和设备、遵守安全操作规程等必备知识。
5.2 安全监督我们将设置专门的安全监督岗位，对施工现场进行全天候的监控。
一旦发现安全隐患，将立即采取相应措施，并对相关人员进行警示和教育。
5.3 安全设施为了提供一个安全的施工环境，我们将设置合适的安全设施，如安全警示标识、防护网、安全通道等，确保施工人员的人身安全。
6. 结论通过合理的施工流程安排、科学的人员分配、详细的工期安排以及切实可行的安全措施，我们相信这个教学楼施工组织设计方案将能够确保施工的顺利进行，并在最短的时间内完成。
学校教学楼施工组织设计XXXXXX工程施工组织设计编制单位：XXXXX编制人：审核人：审批人：编制日期：XXX年XX月XX日目录1、总体概述及特点……………………………………………………2、施工部署……………………………………………………………3、施工准备……………………………………………………………4、施工进度计划和各阶段进度的保证措施及违约责任承诺………5、劳动力和材料投入计划及其保证措施……………………………6、机械设备投入计划及保证措施……………………………………7、施工平面图和临时设施布置及临时用电表………………………8、关键施工技术、工艺及工程项目实施和重点、难点和解决方案…………9、工期保证措施及施工进度表………………………………………10、质量保证措施与承诺……………………………………………11、安全保证措施……………………………………………………12、安全文明措施……………………………………………………13、新技术应用与承诺………………………………………………14、成本管理与成本控制措施………………………………………15、项目管理班子情况表、主要人员简历表等……………………第一章工程概况及特点第一、1节一般情况1）工程名称：XXXXXX工程。
2）工程所处的地理位置：XXXX。
3）要求开工时间： XXX年 XX 月 XX日4）定额工期：250 日历天5）要求工期：250日历天6）合同要求质量等级：合格7）施工要求质量等级：合格第一、2节工程设计概况一、建筑设计（一）、建筑面积：项目总建面积XXXX㎡。
（二）、建筑层数：地面五层。
（三）、墙体作法：墙体均用Mb7.5混浆砌筑，外墙用加气砼砌块，内墙用砼小型空心砌块。
（四）、楼地面工程：均贴防滑，耐磨地砖。
（五）、屋面：1、屋面板2、20厚（最薄处）1：8鼓胀珍珠岩找坡2%。
3、20厚1：2.5水泥砂浆找平层。
4、刷基层处理剂一遍。
5、3厚APP改性沥青防水卷材。
教学楼工程施工组织设计一、工程概况本项目为某高校教学楼工程，位于校园内，占地面积约为XX平方米，总建筑面积约为XX平方米。
建筑内容包括教室、实验室、办公室、会议室等，共有XX层。
工程结构类型为框架结构，基础采用桩基，建筑高度约为XX米。
工程采用的建筑材料有钢筋混凝土、砌体、玻璃、铝塑板等。
二、施工目标1. 质量目标：本工程质量应达到国家现行的《建筑工程质量验收统一标准》GB 50300—2013的要求，确保达到优良工程标准。
2. 安全目标：施工过程中，严格遵循国家安全生产法律法规，确保人员安全和工程安全，减少安全事故的发生。
3. 进度目标：合理安排施工进度，确保工程按时完工，满足学校教学需求。
4. 环保目标：施工过程中，严格控制噪声、扬尘、废水等污染物排放，保护环境，确保绿色施工。
三、施工组织架构1. 项目经理部：负责整个施工项目的组织、协调、管理及决策。
2. 技术部：负责施工方案的编制、技术交底、施工图纸的解读和施工过程中的技术问题的处理。
3. 质量部：负责施工质量的检查、验收和质量问题的处理。
4. 安全部：负责施工现场的安全管理、安全教育和安全事故的处理。
5. 材料设备部：负责材料的采购、储存、分发和设备的租赁、管理。
6. 施工队伍：负责具体的施工任务，包括土建、安装、装修等。
四、施工过程管理1. 施工准备：做好施工现场的勘察、平整、围挡等工作，办理相关施工手续，组织施工人员培训，确保施工机械和设备齐全。
2. 施工进度计划：根据工程量和施工周期，编制详细的施工进度计划，并定期进行调整和监控。
3. 施工质量管理：严格遵循施工工艺和质量标准，加强过程控制，做好隐蔽工程验收，确保工程质量。
4. 施工安全管理：加强施工现场的安全教育和管理，定期进行安全检查，及时发现和处理安全隐患。
5. 施工环保措施：遵循绿色施工要求，做好施工现场的环境保护工作，减少对环境的影响。
6. 施工协调：与建设单位、设计单位、监理单位等密切沟通，及时解决施工过程中的问题，确保工程顺利进行。
第1篇一、工程概况本项目为某大学教学楼新建工程，位于学校东区，占地面积约10000平方米，总建筑面积约30000平方米。
教学楼主体为钢筋混凝土框架结构，建筑层数为地上6层，地下1层，建筑高度约25米。
教学楼内设有教室、实验室、办公室、会议室、图书馆、食堂等功能区域。
工程总投资约5000万元，计划工期为12个月。
二、施工组织设计原则1. 安全第一：确保施工过程中人员安全，严格遵守国家有关安全生产法律法规。
2. 质量为本：严格控制施工质量，确保工程质量达到设计要求。
3. 环保施工：采取有效措施，减少施工过程中对环境的影响。
4. 优化施工组织：合理安排施工进度，提高施工效率。
5. 经济合理：在保证工程质量、安全的前提下，降低工程成本。
三、施工组织机构1. 项目经理部：负责整个工程的组织、协调、指挥和监督工作。
2. 施工技术部：负责施工图纸会审、技术交底、施工方案编制等工作。
3. 施工现场管理部：负责施工现场的日常管理工作，包括施工人员、材料、设备的管理。
4. 质量安全部：负责工程质量、安全监督，确保施工过程中的质量、安全。
5. 材料设备部：负责材料、设备的采购、验收、保管和使用。
6. 综合办公室：负责工程档案、合同、结算等综合性工作。
四、施工进度计划1. 施工准备阶段（1个月）：完成图纸会审、技术交底、施工方案编制、材料设备采购等工作。
2. 基础工程阶段（3个月）：完成基础开挖、基础垫层、基础混凝土浇筑等工作。
3. 结构工程阶段（5个月）：完成主体结构施工，包括梁、板、柱的浇筑及钢筋绑扎。
4. 装饰装修阶段（3个月）：完成内外墙抹灰、地面、天花板的施工，以及门窗、水电安装。
5. 竣工验收阶段（1个月）：完成工程验收、结算、交付使用等工作。
五、施工措施1. 安全措施：建立健全安全管理制度，加强施工现场安全检查，确保施工安全。
2. 质量措施：严格执行国家有关质量标准，加强施工过程控制，确保工程质量。
3. 环保措施：采取有效措施，减少施工过程中对环境的影响，如：施工现场洒水降尘、合理设置施工垃圾堆放点等。
一、项目概述本项目为某高校新建教学楼工程，位于校园内，总建筑面积约为12000平方米。
教学楼主要功能为教室、实验室、办公室、会议室等，设计使用年限为50年。
本工程由地基基础、主体结构、装饰装修、安装工程等组成，施工周期为12个月。
二、施工组织设计原则1. 合理安排施工顺序，确保工程进度；2. 优化资源配置，提高施工效率；3. 严格质量标准，确保工程质量；4. 做好安全、文明施工，确保施工安全；5. 强化环境保护，减少施工对环境的影响。
三、施工组织措施1. 施工进度安排（1）施工准备阶段：1个月，完成图纸会审、施工方案编制、施工组织设计、人员培训、材料设备采购等工作。
（2）基础工程阶段：3个月，完成地基处理、基础施工、地下防水等工程。
（3）主体结构工程阶段：4个月，完成主体结构施工、内外墙施工、楼地面施工等工程。
（4）装饰装修工程阶段：2个月，完成室内外装饰装修、门窗安装、玻璃幕墙安装等工程。
（5）安装工程阶段：1个月，完成给排水、电气、通风空调、消防等安装工程。
（6）竣工验收阶段：1个月，完成工程验收、资料整理、工程移交等工作。
2. 资源配置（1）人员配置：根据工程规模和施工进度，合理配置施工管理人员、技术人员、施工人员等。
（2）材料设备配置：根据工程需求，采购符合质量标准的建筑材料、机械设备、施工工具等。
3. 质量管理（1）建立健全质量管理体系，严格执行国家相关标准和规范。
（2）加强施工过程控制，确保工程质量。
（3）加强质量检验，及时发现和解决质量问题。
4. 安全管理（1）制定安全生产责任制，明确各级人员的安全责任。
（2）加强施工现场安全管理，确保施工安全。
（3）做好安全教育培训，提高施工人员的安全意识。
5. 环境保护（1）制定环境保护措施，减少施工对环境的影响。
（2）做好施工现场的环保设施建设，确保废水、废气、噪声等污染物达标排放。
（3）加强施工现场的绿化，提高环境质量。
四、施工组织保障措施1. 建立健全施工组织机构，明确各级人员职责。
xx公司学校综合教学楼工程施工组织设计编制单位：编制人：审核人：审批人：编制日期：目录第一章编制依据 (3)第二章工程简介 (3)第三章施工重点、难点 (4)第四章工程目标 (5)第五章主要施工方法 (12)第六章总工期控制 (60)第七章工期目标 (60)第八章雨季施工措施 (62)第九章质量管理及施工质量保证措施 (64)第十章安全生产 (76)第十一章创文明工地 (82)第十二章成本控制措施 (85)第十三章成品半成品保护 (87)附表1 拟投入本工程的主要施工设备表附表2 拟配备本工程的试验和检测仪器设备表附表3 劳动力计划表附表4 计划开、竣工日期和施工进度横道图附表5 施工总平面图附表6 临时用地表第一章编制依据1.1施工图纸：1.1.1 建筑施工图1.1.2 结构施工图1.1.3 给排水施工图1.1.4 消防施工图1.1.5 采暖施工图1.1.6 电气专业施工图1.2 相关的法律、法规及文件第二章工程简介：第三章施工重点、难点：3.1.1本工程必须加强文明安全施工措施，降低施工噪音，以防扰民。
3.1.2施工质量标准高，结构工程质量争创优质工程，单位工程保合格工程。
我单位拟运用创优质结构的成功经验，用技术措施确保工程质量。
3.2施工重点、难点对策：3.2.1施工重点、难点对策之一：本工程为保证不扰民，做到文明施工，施工过程中我们将采取如下措施：（１）选择低噪音机具进行施工。
（２）严格遵守夜间施工作业时间规定，合理安排施工时间。
（３）夜间照明用的镝灯和碘钨灯采取低照，并且在施工操作层满挂密目安全网，形成遮光带，以最大限度降少夜间对居民楼的光污染。
夜间不作业时关闭所有大型照明设施。
（４）现场木工棚和搅拌站采用吸音材料进行封闭降噪处理。
（5）振捣混凝土时严禁振捣钢筋和模板，以降低噪音污染。
（6）教育职工不得敲打钢管、钢铁件，尽量减少噪音。
（7）加强对操作人员的教育，早晚施工不大声暄哗，建筑物资轻拿轻放，不从上往下扔东西，并做好施工中的计划调控。
宁夏建设职业技术学院3#教学楼单项施工方案系别：管理工程系班级：11工管（2）班导师：陈润生组长：姬雁冰组员：张娟11125102016肖军11125102017姬雁冰11125102018目录第一章编制说明第二章工程概况第三章施工准备第三章施工程序第一节施工程序第二节施工工艺流程第四章主要项目施工方法第一节施工测量工程第二节地基与基础施工第三节钢筋工程第四节模板工程第五节混凝土工程第六节脚手架工程第七节砌筑工程第八节建筑装饰装修工程第九节建筑屋面工程第十节安全文明施工第一章:编制说明一、编制说明本工程为宁夏建设职业技术学院3#教学楼施工。
根据有关资料及该工程特点，结合我公司近几年的施工经验及技术装备情况，编制本工程施工组织设计。
本施工组织设计重点阐述了施工组织布署、施工方案、施工进度及保证工期、质量安全、文明施工技术措施等相关内容。
二、编制依据1、本工程施工组织设计，主要依据银川市规划局批准的总平面规划图,建设单位提供的使用要求及地质勘察报告.2、依据目前国家对建设工程质量、工期、安全生产、文明施工、降低噪声、保护环境等系列的具体化要求，依照《中华人民共和国建筑法》、《建设工程质量管理条例》、《建设工程安全管理条例》、《建筑工程施工质量验收统一标准》、《施工招标评定办法》以及国家现行建筑工程施工技术规范、标准,政府建设行政主管部门制定的现行工程有关配套文件，结合《宁夏建设职业技术学院3#教学楼施工招标文件》、施工图及该工程实际情况，进行了全面而细致的编制。
2、本工程按国家现行建筑工程质量评定标准和施工质量验收规范执行：《工程测量规范》（GBJ50026-93）《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《钢筋焊接及验收规程》（JGJ18-2003）《混凝土结构工程施工质量验收规范》（GB50204-2002）《砌体工程施工质量及验收规范》（GB50203-2002）《屋面工程技术规范》（GB50207-2002）《建筑地面工程施工质量验收规范》（GB50209-2002）《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）《建筑装饰装修工程质量验收规范》（GB50210-2001）《混凝土质量控制标准》 (GB50164-92）《建筑工程项目管理规范》（GB/T50326-2001）《建筑工程文件归档整理规范》（GB/T50328-2001）《建筑施工安全检查标准》（JGJ59-99）《施工现场临时用电安全技术规程》（JGJ46-2005）《建设工程施工现场供用电安全规范》（GB50194-93）《宁夏回族自治区地方标准《建筑工程施工工艺标准》〔DB64/T（271—283）-2003〕第二章：工程概况一、工程名称:宁夏建设职业技术学院3#教学楼.二、地理位置:位于宁夏建设职业技术学院东南教学区.三、建筑面积5780平方米，地上四层框架结构,总高度16.35m,共设21个普通教室,每班50人,9个合班教室,3个阶梯教室.12轴83.15m，南北向○A—○G轴35m，呈“L”型，室内四、本建筑东西○1—○外高差0.45米。
学校综合楼⼯程建设项⽬施⼯组织设计⽅案【word版可编辑】【Word版，可⾃由编辑！】⽬录第⼀章⼯程概况 (2)1.1⼯程简介 (2)1.2施⼯条件 (2)1.3⾃然条件和技术物资供应条件 (2)1.4⼯程特点 (3)第⼆章施⼯⽅案和施⼯⽅法 (3)2.1施⼯部署 (3)2.2施⼯测量⽅案 (4)2.3基础施⼯ (6)2.4现场预制⼯程 (9)2.5实训楼结构吊装⽅案 (10)2.6其他⼯程施⼯⽅案 (13)2.61脚⼿架及垂直运输⽅案 (13)2.6.2砖墙砌筑⼯程施⼯⽅案 (15)2.6.3 实训楼门窗安装⽅案 (17)2.6.4内墙装饰施⼯⽅案 (18)2.6.5地⾯⼯程施⼯⽅案 (19)2.6.6屋⾯防⽔⼯程施⼯⽅案 (19)第三章各分部分项⼯程劳动⼒和⼯期计算 (20)3.1基础⼯程 (20)3.2预制⼯程 (21)3.3吊装⼯程 (22)第四章施⼯进度计划 (22)第五章施⼯平⾯布置 (23)第六章冬⾬季施⼯技术措施 (23)6.1冬季施⼯技术措施 (23)6.2⾬季施⼯技术措施 (25)某学校综合实训楼施⼯组织设计第⼀章⼯程概况1.1⼯程简介新建实训楼位于原⼚区之东，⼩河之南，民房群之北，东⾯为农⽥。
该地地势平坦.本实训楼为装配式钢盘砼单层⼆跨房屋，纵长为 6.0×17=102.0m,模向为27.0×2=54.0m,两跨内各安装有10t吊车⼀台,本⼯程基础为现浇钢筋混凝⼟杯⼝基础,共66个,基础底⾯标⾼▽-1.900;A\C轴线为⼯字形柱(共38根),B轴线为双肢柱(共19根),柱顶标⾼▽9.300,⽜腿标⾼▽7.000,⼯字形柱单重7.48t,双肢柱单重11.88t,两端⼭墙共设有12根钢筋砼⼯字形抗风柱,抗风柱单重7.23t;屋架为折线形预应⼒钢筋砼屋架(共38榀),跨度27m,单重12.1t;钢筋砼天窗架共18榀,单重2.24t,安装标⾼▽12.740;预制钢筋砼T形吊车梁共68根,单重4.98t,安装标⾼▽7.000;前⾯采⽤钢筋砼⼤型屋⾯板,⼤型屋⾯板612块,单重 1.43t,安装标⾼▽10.970～16.510;左沟板共21块,单重1.44t,安装标⾼▽10.970;车间围护结构为预制钢筋混凝⼟基础梁(共50根,单重1.68t),24cm清⽔砖墙,⽔泥砂浆勾缝,⽔泥砂浆粉勒脚和混凝⼟散⽔,内墙喷⽩灰⽔⼆道,⼆道连系梁为预制构件,屋⾯采⽤⼆毡三油⼀砂油毡屋⾯,地⾯为分格浇注的混凝⼟地坪.1.2施⼯条件拟建实训楼的北⾯与西⾯有永久道路,可供施⼯使⽤,⼚区三通⼀平已由业主施⼯完毕,附近有⽔\电源可以直接引⼊现场供施⼯使⽤.1.3⾃然条件和技术物资供应条件(1)地质条件⼟质为⼆级⼟(即普通⼟),设计标⾼以下可见坚硬⼟层,.(2)⽓候条件该实训楼地址在浙江地区,4\5⽉为⾬季,12⽉5⽇⾄3⽉2⽇共计87天连续五天室外平均⽓温稳定低于+5℃,故在此期间应考虑冬季施⼯（3）⽔⽂情况地下⽔位在离地表3M以下。
宁夏某大学综合教学楼安装工程施工组织设计第一节工程概况一、工程简介宁夏某大学综合教学楼，地上十九层，建筑总面积35689.05M2，建筑物总高度73.4M，地下室为等。
地下一层为设备用房、一至五层为教室、合班教室、实验室及办公室，六至十六层为办公室，十七层为大会议室，十八层为电梯机房，十九层为水箱间。
整个消防系统为该工程的重点，从材料、施工、技术把关拟配备精兵强将，以确保国家财产和人民的生命安全，使整个工程达到省优夺杯的标准。
二、主要工程概况1、给排水部分生活水水源取自城市管网，供水分两区，低层由城市管网供给，高层由设在地下室恒压变频供水泵组供给，同时为高层消防水箱补水；排水采用专用通气主管系统，地下室污水经潜水泵提升后排出室外，其它污水直接排出室外；屋面雨水，高层部分雨水为内排水，经管道收集后排出室外，低层（五层）采用雨水管明排水。
2、暖通部分本工程五层以下（含五层）设置冬季采暖系统，六层以上设置中央空调系统，采暖系统热源由学校供热中心供给，空调冷热源由设在地下室的冷水机组和换热器提供；中筒楼梯间及前室和合用室均设置独立加压送风系统。
3、消防部分（1）.防火分区：本工程分五个防火分区，分别为A、B、C、D、E区，在每个防火分区的交接处走廊均设防火复合卷帘门，防火卷帘在走廊两侧均设自动、手动和机械控制装置，每层均设自动喷淋灭火系统，A区面积为3781.23M2，B区面积为4689.25 M2，C区面积为4853.54M2，D区面积为550.06M2，E区为高层建筑防火区域，五层（含五层）为一个防火区域面积为1910.3M2，六层以上每层为一个防火分区。
（2）.安全疏散：Ⅳ段楼梯间，前室以及共用前室均设乙级防火门，在二层共享大厅走廊设置防火卷帘门加水幕系统。
本楼内共设置十二部楼梯，在Ⅳ段设三部电梯（其中一部为消防电梯）。
（3）Ⅳ段属于一类高层建筑，裙房Ⅰ、Ⅱ、Ⅲ段均属于中危险级，室内设消火栓系统，自动喷淋灭火系统及配置有移动灭火器。
（4）消防水量为室内40升/秒，室外30升/秒，自动喷淋系统为21.6升/秒。
（5）在高层地下室设210立方米消防水池，消防泵和喷淋泵设于地下一层内，并设有自动巡栓装置一套。
（6）消火栓系统不分区，在八层以下设减压稳压消火栓，喷淋系统设5套湿式报警阀，在主楼顶层设24立方米（消防专用）水箱。
4、电气部分（1）建一变电所，由两10KV高压供给，其中一路备用，单母线不分段，设置备用电源自动投入装置。
（2）动力系统设有消防水泵，喷淋水泵，消防电梯等。
（3）设有冷冻机、冷冻水循环泵、冷却水循环泵、新风机组等动力设备的集散式监控自动化管理系统。
（4）设有正常照明，含有备用照明和疏散照明的应急照明、景观照明的电气照明系统。
（5）本工程为一类高层建筑，为一级防火保护对象，故采用总体保护方式的火灾自动报警及联动控制系统。
（6）该楼为二级防雷，故采用防雷接地与电气装置接地的综合接地方式，保护接地采用TN-S系统接地。
第二节主要工程施工方法一、安装工程总程序1、施工现场布置、材料设备进场验收，图纸会审，编制单体工程施工方案，机具准备及进场。
2、土建预留洞及预埋件的验收、设备基础验收，金属线槽、电缆桥架、插接母线槽的位置预测，管网放线及风管的位置预测。
3、管道、风管支托架预制以及电缆支架手续盘的验收，通风主管的安装，给排水、消防，主管的预制安装，水箱及其它非标准构件的预制安装，以及电气仪表的一次配管配线。
4、设备就位调整找正，通风支管的安装，给排水、消防支管的安装，电气仪表的二次配线，各种管道的试压、清洗、吹妆和单机试运。
5、油漆、水管的保温、面漆、外观检查。
6、系统调试----交工验收----质量回访。
二、给排水管道工程1、主要施工程序：（1）先地下后地下、先高层后低层，先主管后支管，先系统试验后系统吹扫，再防腐保温。
（2）安装与土建及装修密切配合，开工前除仔细核对设计已提出的预留洞、孔的标高、位置、尺寸是否正确，有无遗漏外，以暗装管的预留洞、孔、槽向土建提供具体位置和尺寸要求，并派专人配合检查，尽量减少打洞和剔凿墙槽，但地下室外防水砼严禁打洞、槽等损坏砼。
2、施工方法和技术要求（1）给水管道的加工、预制、安装a 螺纹连接的钢管均用机械切割或手工锯割，禁止用氧一乙炔进行切割和坡口，切口表面应平整无毛刺，缩口应予清除。
B 加工的管螺纹应规整，如有断丝，共程度不得超出施工验收规范的规定。
C 管道预制：为缩短工期应尽可能地加大预制量，针对标准层中层与层间的各种器具、设备的平面设置相同这一特点，可选有代表团性的房间一个进行测量，绘出有详细尺寸的单线图，试组装无误后，采用机械加工方法，大量集中加工尺寸相同的管段，在保证便于安装的前提下，昼交管件也同时预组装上去。
D 管子连接：生活给水管全部采用镀锌钢管，生活给水泵和加压管用加厚镀锌钢管，丝扣连接，消火栓系统的管道，工作压力超过0.8Mpa者采用加厚镀锌负管，其它采用普通镀锌钢管。
DN 100采用比扣连接，DN 100的采用法兰连接，给水主管和装有2个以上配水点的支管始端，均安装可拆卸的连接件。
管道焊接应按《工业管道工程施工验收规范》《现场设备工业管道焊接工程施工验收规范》进行。
E 钢管穿越墙壁和楼板时应加铁皮套或钢套管，管道穿越地下室或地下构筑物外墙时应采取防水措施。
F 管道支吊架、手续架、加工宜采用机械切割和钻孔，安装位置准确，埋设平整牢固与管道、器具接触紧密，吊杆应垂直。
G 卫生器具、给排水的安装应按GBJ242-82的有关规定严格执行，确保工程优良。
H 设备配管必须先从设备单配出，以减少管道安装给设备造成的应力。
（2）管道系统试压与清洗：管道的水压试验在室内装修前进行，按系统分区进行度压，试验压力按施工验收规范要求进行。
试验方法，使用净水，试泵采用电动试压泵，清洗耳恭听以洁净水采用管道加压方法进行冲洗，直到排出清水为止。
（3）要求管道的防腐保温按设计要求及《采暖与卫生工程施工及验收规范》GBJ242-82第十一章的规定进行。
（4）措施排水管道采用压力铸铁管，安装前进行水压试验，试验合格后方可安装，立管安装完后进行通球试验。
三、自动喷水灭火系统工程1、主要施工工序（1）先地下后地上，先高层后底层，先主管后支管，喷头的渗漏抽验和报警阀的渗漏试验，先系统试压后系统吹扫，再安装水流指示器、喷头和防腐保温，系统调试联动验收。
（2）安装与土建装修、水、电、通密切配合，开工前仔细核对设计已提出的予留洞、孔的标高、位置、尺寸是否正确，有无遗漏，并派专人配合检查，昼减少打洞和剔凿工作。
2、施工方法及技术要求（1）管道的加工、予制、安装A 管子宜采用机械切割，切割面不得有飞边、毛刺、管子螺纹密封面应符合国家现行标准。
B 当管道变径时，宜采用异径接头，在管道的弯头处不得采用补芯；当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50MM的管道不宜采活接头；螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内，连接后应将连接处外部清理干净。
C 管道予制与给水管道要求相同。
D 管道的连接，管材设计要求镀锌无缝钢管，管径DN 100者采用丝扣连接，DN 100的采用法兰连接，管道的焊接应按《工业管道施工及验收规范》、《现场设备工业管道焊接工程施工及验收规范》进行。
E 管道穿过建筑物的变形缝时，应设置柔性短管，穿过墙体或楼板时应加套管，套管的长度不得小于墙壁体厚度，高出楼面或地面50MM；管道的焊接缝不得位于套管内。
套管与管道的间隙用不燃材料填塞密实。
F 管道支架、吊架、防晃支架的形式、材质、加工尺寸及焊接质量等应符合设计要求和国家现行有关标准的规定。
G 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不小于300MM；与末端喷头之间的距离应不大于750MM。
（2）喷头安装：喷头安装应在系统试压、冲洗合格后进行安装。
系统冲洗、试压时，管口用丝堵堵死，喷头的安装要求应按自动喷水灭火系统施工及验收规范的有关要求进行。
（3）报警阀组安装：报警阀组的安装应先安装水源控制阀、报警阀、然后再进行报警辅助管道的连接，水源控制阀、报警阀与配水干管的连接应使水流方向一致辞，报警阀瓮的安装位置应符合设计要求；当设计无要求时按施工验收规范进行。
（4）水力警铃应安装在公共通道或值班室附近的外墙上，且安装检修、测试用的阀门。
（5）水流指示器的安装应在管道试压、冲洗合格后进行，水流指示器的规格、型号应符合设计要求，系统冲洗试压时，先用临时短管接通，试压冲洗合格后，，拆除短管，再正式安装水流指示器。
（6）信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不应小于300MM。
（7）排气阀的安装在系统管网试压和冲洗合格后进行，排气阀应安装在配水干管顶部，配水管的末端应确保无渗漏。
（8）系统试压和冲洗管道的试压应在室内装修前进行，冲洗在试压合格后进行，试压的压力要求按《自动灭火系统施工及验收规范》的要求进行，试泵采用电动试压泵，清洗以洁净水采用管道加压方法进行冲洗，直到排出清水为止。
（9）管道的防腐、保温按设计要求及GBJ248-82第十一章的规定进行。
（10）挑选思想素质好、技术素质高的技术人员和工人管好该项工程施工，并已受过自动喷水灭火系统施工的技术培训，这些同志已参加过几个项目喷淋系统的施工，有理性认识，有感性认识和施工调试运转经验。
（11）自动喷水灭火系统的施工验收规范施行时间还不长，专门组织一次施工验收规范学习，使施工人员进一步熟悉规范，应用规范执行验收规范使大家认识到规范是工程上的法律，必须严格执行。
（12）施工中与土建密切配合，做好预留预埋，与给排水、通风、电气等工种协调施工，如有碰、撞与各工种协商，确保自动喷水灭火系统的工程质量。
（13）狠抓灭火系统的材料、设备、管件系统组件、控制中心的火灾报警控制箱和联支控制箱的采购验收，这些产品应符合设计要求和国家现行有关标准的规定，并应具有产品合格证。
喷头、报警阀、压力开关、水流批示器、火灾报警控制箱和联动控制箱等到主要系统组件应经国家消防产品质量监督检验中心检测合格。
（14）闭式喷头应进行密封性能试验，并以无渗漏、无损伤为合格，试验数量宜从每批中抽查1%，但不得少于5只，试验压力应为3.0MPa。
当有两只以上不合格者，应再抽2%，但不得小于10只，重新进行密封性试验，当仍有不合格时，亦不得采用这批喷头。
（15）报警阀应逐个进行渗漏试验。
试验压力应为额定工作压力的2倍，试验时间不得少于5min，阀瓣外无渗漏。
（16）压力开关，水流指示器及水位、气压、阀门限位等自动监测装置应有清晰铭牌，安全操作指示牌和产品说明书；水流指示器尚应有水流议程的永久性标志；安装前应逐个进行主功能检查，不合格者不得使用。
