年产10万吨甲醇合成二甲醚工艺设计1. 引言甲醇是一种重要的化工原料，在许多工业领域都有广泛的应用，比如作为燃料、溶剂和合成其他化学品的中间体。
而二甲醚（DME）是一种重要的替代燃料和清洁能源，在汽车和家庭用品等方面具有潜在应用价值。
为了满足市场需求，在本文中，我们将设计一种工艺，以每年产出10万吨的甲醇，并利用甲醇合成二甲醚。
2. 工艺图下图展示了年产10万吨甲醇合成二甲醚的工艺图：工艺图工艺图3. 工艺步骤3.1 甲醇生产首先，我们需要生产甲醇。
这可以通过对天然气进行蒸汽重整反应来实现。
该反应将天然气中的甲烷转化为一氧化碳和氢气。
然后，将一氧化碳和氢气在催化剂的存在下进行合成反应，生成甲醇。
3.2 甲醇净化生产的甲醇需要经过净化步骤，以去除杂质。
这包括使用吸附剂和分离技术，如蒸馏和结晶，将甲醇中的杂质去除，提高甲醇的纯度。
3.3 甲醇合成二甲醚在甲醇净化后，我们将进行甲醇合成二甲醚的反应。
该反应将甲醇与催化剂一起加热，生成二甲醚。
这是一个可逆反应，所以我们需要对反应条件进行控制，以提高二甲醚的产率。
3.4 二甲醚净化生产的二甲醚需要经过净化步骤。
这包括使用分离技术，如蒸馏和结晶，将二甲醚中的杂质去除，提高二甲醚的纯度。
4. 工艺参数为了实现年产10万吨甲醇合成二甲醚的目标，我们需要考虑以下工艺参数：•甲醇生产装置的产能•甲醇净化装置的效率•甲醇合成二甲醚反应的温度和压力•甲醇合成二甲醚反应的催化剂选择和用量•二甲醚净化装置的效率这些参数将直接影响到工艺的效果和产量。
5. 结论通过设计合理的工艺步骤和参数，我们可以实现每年产10万吨甲醇合成二甲醚的目标。
这有望满足市场需求，并为清洁能源领域做出贡献。
然而，需要注意的是，实际生产中可能会受到许多因素的影响，包括原材料供应、设备故障等等。
因此，需要进行全面的工艺设计和风险评估，以确保工艺的可行性和稳定性。
参考文献•Smith, J. M., Van Ness, H. C., & Abbott, M. M. (2005). Introduction to Chemical Engineering Thermodynamics (7th ed.). McGraw-Hill.。

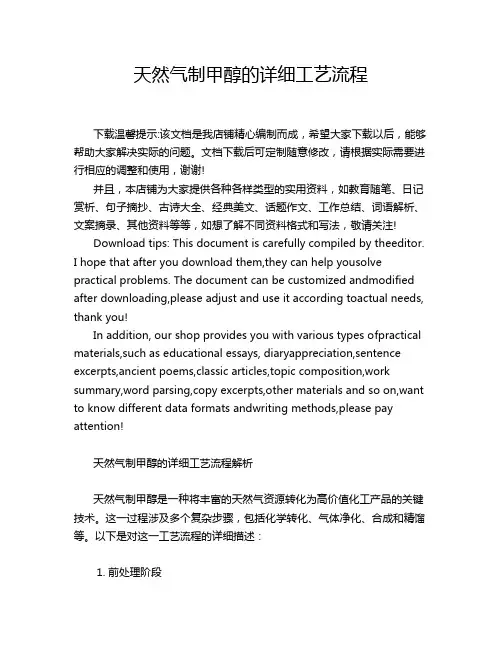

天然气制甲醇的详细工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!天然气制甲醇的详细工艺流程解析天然气制甲醇是一种将丰富的天然气资源转化为高价值化工产品的关键技术。

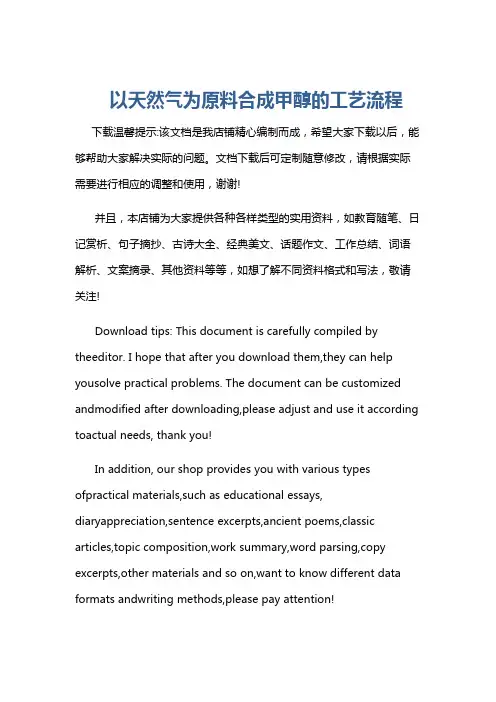

以天然气为原料合成甲醇的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!以天然气为原料合成甲醇的工艺流程一、准备工作阶段。

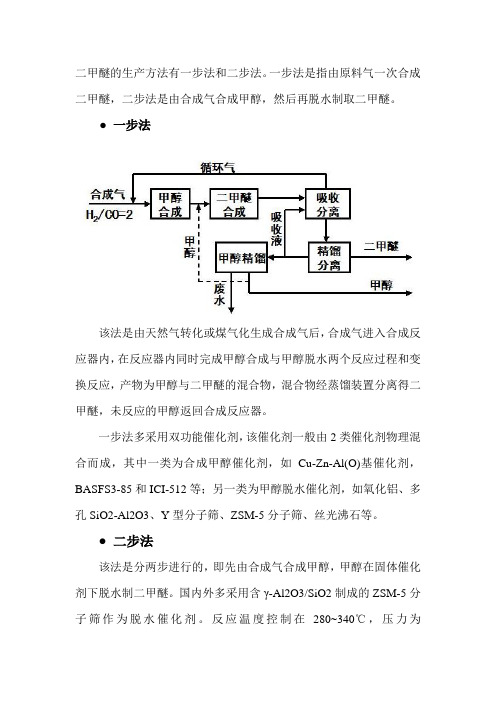

二甲醚的生产方法有一步法和二步法。
一步法是指由原料气一次合成二甲醚，二步法是由合成气合成甲醇，然后再脱水制取二甲醚。
● 一步法该法是由天然气转化或煤气化生成合成气后，合成气进入合成反应器内，在反应器内同时完成甲醇合成与甲醇脱水两个反应过程和变换反应，产物为甲醇与二甲醚的混合物，混合物经蒸馏装置分离得二甲醚，未反应的甲醇返回合成反应器。
一步法多采用双功能催化剂，该催化剂一般由2类催化剂物理混合而成，其中一类为合成甲醇催化剂，如Cu-Zn-Al(O)基催化剂，BASFS3-85和ICI-512等；另一类为甲醇脱水催化剂，如氧化铝、多孔SiO2-Al2O3、Y型分子筛、ZSM-5分子筛、丝光沸石等。
● 二步法该法是分两步进行的，即先由合成气合成甲醇，甲醇在固体催化剂下脱水制二甲醚。
国内外多采用含γ-Al2O3/SiO2制成的ZSM-5分子筛作为脱水催化剂。
反应温度控制在280~340℃，压力为0.5-0.8MPa。
甲醇的单程转化率在70-85%之间，二甲醚的选择性大于98%。
一步法合成二甲醚没有甲醇合成的中间过程，与两步法相比，其工艺流程简单、设备少、投资小、操作费用低，从而使二甲醚生产成本得到降低，经济效益得到提高。
因此，一步法合成二甲醚是国内外开发的热点。
国外开发的有代表性的一步法工艺有：丹麦Topsφe工艺、美国Air Products工艺和日本NKK工艺。
二步法合成二甲醚是目前国内外二甲醚生产的主要工艺，该法以精甲醇为原料，脱水反应副产物少，二甲醚纯度达99.9%，工艺成熟，装置适应性广，后处理简单，可直接建在甲醇生产厂，也可建在其它公用设施好的非甲醇生产厂。
但该法要经过甲醇合成、甲醇精馏、甲醇脱水和二甲醚精馏等工艺，流程较长，因而设备投资较大。
但目前国外公布的大型二甲醚建设项目绝大多数采用两步法工艺技术，说明两步法有较强的综合竞争力。
二甲醚的合成反应机理引言二甲醚是一种常见的有机化合物，具有广泛的应用领域，包括作为溶剂、燃料和医药中间体等。
在工业上，二甲醚主要通过合成反应来制备。
本文将介绍二甲醚的合成反应机理，并深入探讨各个步骤的细节。
1. 甲醇脱水反应二甲醚的主要合成方法是从甲醇开始，通过脱水反应生成甲烷和水。
该反应需要使用催化剂，常见的催化剂包括氧化铝、硅铝酸盐等。
以下是该反应的机理：CH3OH → CH3OCH3 + H2O在这个反应中，甲醇分子首先吸附在催化剂表面上，并且与其他吸附在表面上的氢离子发生相互作用。
这个过程会导致一个质子被转移给甲基基团，形成一个CH3OCH3分子。
2. 甲烷氧化反应接下来，在脱水反应生成的甲烷基团上进行氧化反应，生成甲醇和水。
该反应需要使用氧气作为氧化剂，并在高温下进行。
以下是该反应的机理：CH4 + 1/2O2 → CH3OH + H2O在这个反应中，甲烷分子首先吸附在催化剂表面上，并且与其他吸附在表面上的氧离子发生相互作用。
这个过程会导致一个氧离子被转移给甲烷基团，形成一个CH3OH分子。
3. 甲醇缩合反应最后，通过甲醇缩合反应，将两个甲醇分子连接起来形成二甲醚。
该反应需要使用碱性催化剂，常见的催化剂包括碱金属和碱土金属等。
以下是该反应的机理：2CH3OH → CH3OCH3 + H2O在这个反应中，两个甲醇分子首先吸附在催化剂表面上，并且与其他吸附在表面上的氢离子发生相互作用。
这个过程会导致两个甲基基团连接起来形成一个CH3OCH3分子。
结论通过以上三步反应，我们可以得到二甲醚。
这一合成反应机理是工业上常用的方法，能够高效地制备二甲醚。
了解反应机理有助于优化反应条件，提高反应效率，并且为进一步研究提供基础。
以上就是二甲醚的合成反应机理的详细内容。
希望本文能够对读者了解该反应过程有所帮助，并促进相关领域的研究和发展。
参考文献： 1. Smith, M.B.; March, J. Advanced Organic Chemistry: Reactions, Mechanisms, and Structure. Wiley-Interscience, 2007. 2. Bhanage, B.M.; Arai, M. Catalysis for Sustainable Energy Production. John Wiley & Sons, 2009. 3. U.S. Patent 5,767,242: Process for producing dimethyl ether from methanol.注：本文所述内容仅供参考，请勿用于非法用途或违反相关法律法规的行为。
甲醇制二甲醚(DME)摘要：综述了二甲醚的性质、用途、生产方法及使用二甲醚时候的注意事项。
关键词：二甲醚化工产品合成气一步法甲醇液相法甲醇气相法一、产品说明1、二甲醚的基本概况二甲醚别名：甲醚英文名称：methyl ether；dimethyl ether；DMECAS编号：115-10-6分子式：C2H6O结构式：CH3—O—CH3二甲醚又称甲醚，简称DME。
二甲醚在常压下是一种无色气体或压缩液体，具有轻微醚香味。
相对密度（20℃）0.666，熔点-141.5℃，沸点-24.9℃，室温下蒸气压约为0.5MPa，与石油液化气（LPG）相似。
溶于水及醇、乙醚、丙酮、氯仿等多种有机溶剂。
易燃，在燃烧时火焰略带光亮，燃烧热（气态）为1455kJ/mol。
常温下DME具有惰性，不易自动氧化，无腐蚀、无致癌性，但在辐射或加热条件下可分解成甲烷、乙烷、甲醛等。
二甲醚是醚的同系物，但与用作麻醉剂的乙醚不一样，毒性极低；能溶解各种化学物质；由于其具有易压缩、冷凝、气化及与许多极性或非极性溶剂互溶特性，广泛用于气雾制品喷射剂、氟利昂替代制冷剂、溶剂等，另外也可用于化学品合成，用途比较广泛。
2 生产原理2.1 生产方法简介目前国内外二甲醚生产方法主要有合成气一步法和甲醇法。
甲醇法又分为甲醇气相法和甲醇液相法。
合成气一步法的工业化技术尚未成熟,理由是: ①现有的技术未经装置检验;②即使按现有技术,其生产成本也高于甲醇气相法2.2 反应方程式甲醇液相法：甲醇脱水反应在液相、常压或微正压、130 ～130 ℃下进行。
其化学反应式如下:2CH3OH =H3COCH3 +H2O甲醇气相法：催化剂为ZSM分子筛、磷酸铝或γ2Al2O3。
甲醇脱水反应的化学反应式如下。
主反应:2CH3OH =H3COCH3 +H2O主要副反应:CH3OH =CO + 2H2H3 COCH3 =CH4 +H2 +COCO +H2O =CO2 +H23 工艺过程及流程图3.1工艺过程甲醇液相法甲醇液相法由硫酸法发展而来,而硫酸法生产二甲醚工艺是硫酸法生产硫酸二甲酯生产流程中的前半段生产工艺。
甲醇制二甲醚的生产工艺及催化剂的研究摘要：二甲醚应用广泛，主要用于气雾剂、溶剂和燃料。
作为氟里昂的替代产品，对大气臭氧层没有破坏，还可作为冷冻剂、萃取剂等。
可作为民用燃料代替天然气、液化石油气、人工煤气。
作为车用燃料可以解决我国石油紧张和汽车尾气排放带来的环境污染问题。
二甲醚碳烟排放和微粒排放几乎为零，没有加速烟尘，一氧化碳和醛类有害物质排放都低于世界上最严格的美国加州排放标准。
以至于甲醇制二甲醚的生产工艺及催化剂的研究成为了工业发展的要求。
关键词：甲醇二甲醚气相脱水法催化剂目前，世界上主要有4个致力于研究二甲醚特性及应用的组织，分别是国际二甲醚协会(IDA)、日本二甲醚论坛(JDF)、韩国二甲醚论坛(KDF)、中国二甲醚协会(CDA)。
2006年，日本二甲醚论坛首度发行了二甲醚使用手册，详细介绍了二甲醚的相关知识和发展历程。
2010年9月2日，国家质量监督检验检疫总局、国家标准化管理委员会联合批准发布国家标准GB 25035—2010《城镇燃气用二甲醚》，并自2011年7月1日起实施。
该标准严格规定了二甲醚的质量，使得二甲醚的应用有章可循。
国家标准《液化二甲醚气瓶》、国家标准《液化二甲醚气瓶阀》、国家标准《家用二甲醚燃气灶具》、行业标准《耐二甲醚密封材料》、行业标准《瓶装液化二甲醚调压器》等也正在编制中。
相关标准规范的不断完善，对推广二甲醚作为城镇燃气发挥了重要作用。
[1]1 生产工艺研究甲醇气相脱水法，是目前国内外使用最多的生产二甲醚工业方法，化学反应如下：主要副反应：2CH3OH＝H3COCH3+H2OCH3OH＝CO+2H2H 3COCH3＝CH4+H2+COCO+H2O＝CO2+H22CH3OH＝C2H6+2H2O主要生产工艺过程为：甲醇经气化与反应器出来的反应产物换热后，进入二甲醚反应器进行气相催化脱水反应，反应产物经换热后，用循环水冷却冷凝。
反应条件为 0.5～1.8MPa、230℃～400℃，催化剂为 ZSM分子筛、磷酸铝或γ-Al2O3，冷却冷凝后的物料进行气液分离，气相送洗涤塔用甲醇或甲醇-水溶液吸收回收二甲醚，液相的粗二甲醚送精馏系统分离。
合成气制二甲醚工艺目前合成气合成二甲醚的生产工艺主要有两步法和一步法两种，两步法是经过甲醇合成和甲醇脱水两步过程得到DME，一步法是合成气直接生产DME，新开发的工艺有二氧化碳加氢合成二甲醚和生物质间接液化制取二甲醚。
1、两步法制二甲醚两步法制二甲醚是以合成气为原料由低压法制得甲醇后,甲醇再经脱水制得DME，其主要过程如图1所示：图1两步法合成二甲醚流程简图其中甲醇脱水制二甲醚的方法又包括液相甲醇脱水法和气相甲醇脱水法液相甲醇脱水是将甲醇与浓硫酸混合加热使甲醇脱水得到二甲醚,浓硫酸起到催化剂的作用该工艺具有反应温度低,原料转化率和二甲醚的选择性高的优点,但是产品后处理比较困难,而且浓硫酸的存在使设备腐蚀严重,并且产生大量的废液,带来很大的环境污染,限制了此工艺的发展"目前国内仅有武汉硫酸厂和山东久泰化工科技有限公司开发此工艺。
在液相脱水制DME基础上，为了避免液体酸作为甲醇脱水剂时产生的设备腐蚀问题,美孚公司和意大利的ESSO公司开发了以固体酸为催化剂的甲醇气相脱水技术，气相甲醇脱水法的基本原理是将甲醇蒸汽通过固体酸催化剂脱水生成二甲醚，目前常用的催化剂主要有沸石、氧化铝、二氧化硅/氧化铝、阳离子交换树脂等，由于甲醇脱水反应是放热反应，因此维持适宜的反应温浙江大学博士学位论文合成气合成二甲醚和乙二醇研究综述度是气相甲醇脱水法的关键，两步法制二甲醚的反应条件温和，副反应少，二甲醚的选择性和产品的纯度高，但是由于需要从合成气开始生产甲醇，导致合成气的转化率低，生产流程长，并且需要经过甲醇分离精制过程，使得整个工艺的成本增加，即使购买成品甲醇直接脱水制得二甲醚，也容易受到甲醇价格的影响，而使成本难以控制。
2、一步法制二甲醚合成气直接制二甲醚被称为“一步法”，一步法合成二甲醚由甲醇合成和甲醇脱水两个过程组成，同时还存在水汽变换反应，由于受到热力学的限制，甲醇合成反应的单程转化率一般较低，而由合成气一步法合成二甲醚，采用具有合成甲醇和甲醇脱水两种功能的复合催化剂，由于催化剂的协同效应，反应系统内各个反应相互祸合，生成的甲醇不断转化为二甲醚，合成甲醇不再受热力学的限制，与传统的经甲醇合成和甲醇脱水两步得到DME两步法，相比，一步法具有流程短、操作压力低、设备规模小、单程转化率高等优点，经济上更加合理，但缺点在于二甲醚的选择性低，产物的纯度不高。
第36卷第1期四川大学学报(工程科学版)V ol.36N o.1 2004年1月JOURNA L OF SICH UAN UNIVERSITY(E NG INEERING SCIE NCE E DITION)Jan.2004文章编号:100923087(2004)0120028204气相催化法甲醇脱水合成二甲醚的工艺和催化剂研究慈志敏1,储 伟13,戴晓雁1,谢在库2,陈庆龄2(1.四川大学化学工程学院,四川成都610065;2.中石化上海石油化工研究院,上海201208)摘 要:采用气相催化法以甲醇为原料合成二甲醚,为了筛选并制备高活性催化剂以使二甲醚具有高收率,研究了硅钛、硅铝和改性氧化铝系列固体酸催化剂的制备条件、反应温度、液体空速和反应时间等因素对甲醇转化率和二甲醚选择性的影响。
结果表明,以改性氧化铝作催化剂为最佳,并在常压、300℃、甲醇液体空速为8ml/(g.h)时,转化率和选择性分别可达92.5%和98.0%。
该气相催化法工艺比液相法具有明显的优势。
关键词:二甲醚合成;甲醇脱水;气相催化法;催化剂中图分类号:T Q203.2文献标识码:AC atalysts and Process for the G as2phase Synthesis of DMEby the Dehydration of MethanolCI Zhi2min1,CHU Wei13,DAI Xiao2yan1,XIE Zai2ku2,CHEN Qing2ling2(1.School of Chem.Eng.,S ichuan Univ.,Chengdu610065,China;2.Shanghai Research Inst.of Petrochemical T echnology,Shanghai201208,China)Abstract:DME was synthesized by the gas2phase catalytic dehydration of methanol.In order to select or prepare the cata2 lysts with high activity for getting a high yield rate of DME,three kinds of catalysts,SiO2-T iO2/S O42-,SiO2-T iO2/ Fe3+and SiO2-Al2O3,were investigated,including their preparation conditions,reaction tem peratures and times,and liquid space2velocities.The results show that with the m odified alumina as catalyst and under the conditions of normal pressure,tem perature of300℃and the methanol liquid space2velocity of8ml/(g・h),the methanol conversion and DME selectivity were92.5%and98.0%,respectively,indicating that the gas2phase catalytic process is obviously supe2 rior to the liquid2phase process.K ey w ords:DME synthesis;methanol dehydration;gas2phase catalysis;catalyst 二甲醚(DME)在常温下是一种无色、无味、低毒、化学稳定、水溶性良好的气体。
