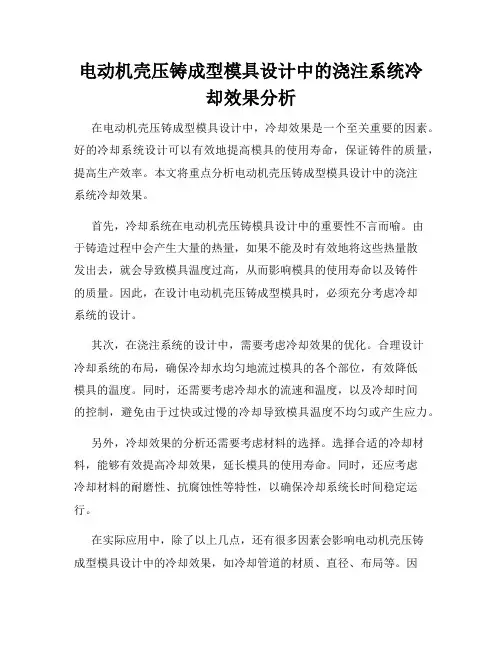

电动机壳压铸成型模具设计中的浇注系统冷却效果分析在电动机壳压铸成型模具设计中，冷却效果是一个至关重要的因素。
好的冷却系统设计可以有效地提高模具的使用寿命，保证铸件的质量，提高生产效率。
本文将重点分析电动机壳压铸成型模具设计中的浇注系统冷却效果。
首先，冷却系统在电动机壳压铸模具设计中的重要性不言而喻。
由于铸造过程中会产生大量的热量，如果不能及时有效地将这些热量散发出去，就会导致模具温度过高，从而影响模具的使用寿命以及铸件的质量。
因此，在设计电动机壳压铸成型模具时，必须充分考虑冷却系统的设计。
其次，在浇注系统的设计中，需要考虑冷却效果的优化。
合理设计冷却系统的布局，确保冷却水均匀地流过模具的各个部位，有效降低模具的温度。
同时，还需要考虑冷却水的流速和温度，以及冷却时间的控制，避免由于过快或过慢的冷却导致模具温度不均匀或产生应力。
另外，冷却效果的分析还需要考虑材料的选择。
选择合适的冷却材料，能够有效提高冷却效果，延长模具的使用寿命。
同时，还应考虑冷却材料的耐磨性、抗腐蚀性等特性，以确保冷却系统长时间稳定运行。
在实际应用中，除了以上几点，还有很多因素会影响电动机壳压铸成型模具设计中的冷却效果，如冷却管道的材质、直径、布局等。
因此，在设计模具时，需要综合考虑各方面因素，通过理论分析和实验验证，找到最佳的冷却系统设计方案。
综上所述，电动机壳压铸成型模具设计中的浇注系统冷却效果分析至关重要。
只有通过优化设计，合理布局，选择合适材料，才能有效提高模具的使用寿命，保证铸件的质量，提高生产效率。
希望本文的分析能为相关行业提供一定的参考和借鉴价值。

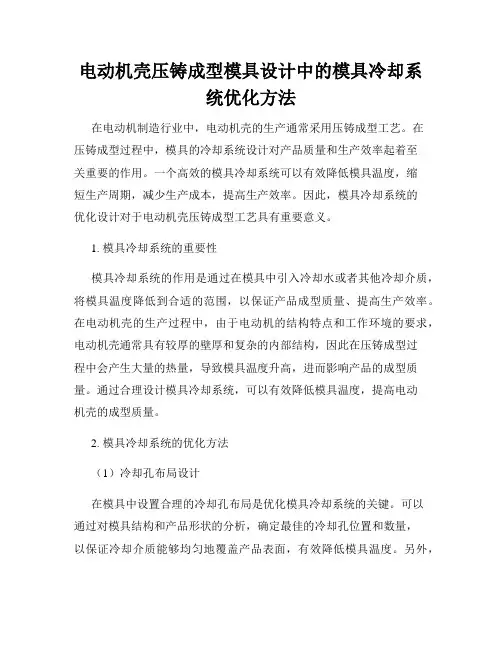

电动机壳压铸成型模具设计中的模具冷却系统优化方法在电动机制造行业中，电动机壳的生产通常采用压铸成型工艺。
在压铸成型过程中，模具的冷却系统设计对产品质量和生产效率起着至关重要的作用。
一个高效的模具冷却系统可以有效降低模具温度，缩短生产周期，减少生产成本，提高生产效率。
因此，模具冷却系统的优化设计对于电动机壳压铸成型工艺具有重要意义。
1. 模具冷却系统的重要性模具冷却系统的作用是通过在模具中引入冷却水或者其他冷却介质，将模具温度降低到合适的范围，以保证产品成型质量、提高生产效率。
在电动机壳的生产过程中，由于电动机的结构特点和工作环境的要求，电动机壳通常具有较厚的壁厚和复杂的内部结构，因此在压铸成型过程中会产生大量的热量，导致模具温度升高，进而影响产品的成型质量。
通过合理设计模具冷却系统，可以有效降低模具温度，提高电动机壳的成型质量。
2. 模具冷却系统的优化方法（1）冷却孔布局设计在模具中设置合理的冷却孔布局是优化模具冷却系统的关键。
可以通过对模具结构和产品形状的分析，确定最佳的冷却孔位置和数量，以保证冷却介质能够均匀地覆盖产品表面，有效降低模具温度。
另外，还可以采用不同直径和形状的冷却孔来适应不同部位的冷却需求，进一步提高冷却效率。
（2）冷却水流速控制在模具冷却系统中，冷却水流速的控制对冷却效果至关重要。
过高的流速会导致冷却水无法充分吸收热量，影响冷却效果；而过低的流速则会减缓冷却速度，增加生产周期。
因此，通过合理设计冷却水路，控制流速和流经时间，可以有效提高冷却效率。
（3）冷却介质选择在模具冷却系统中选择合适的冷却介质也是优化设计的重要环节。
一般来说，水是最常用的冷却介质，但在某些特殊情况下，也可以选择其他介质如油、气体等。
不同冷却介质具有不同的导热性和密度，对冷却效果有着直接影响。
通过合理选择冷却介质，可以提高冷却效率，降低生产成本。
3. 模具冷却系统优化设计的意义优化设计模具冷却系统可以提高电动机壳的成型质量和生产效率，降低生产成本。

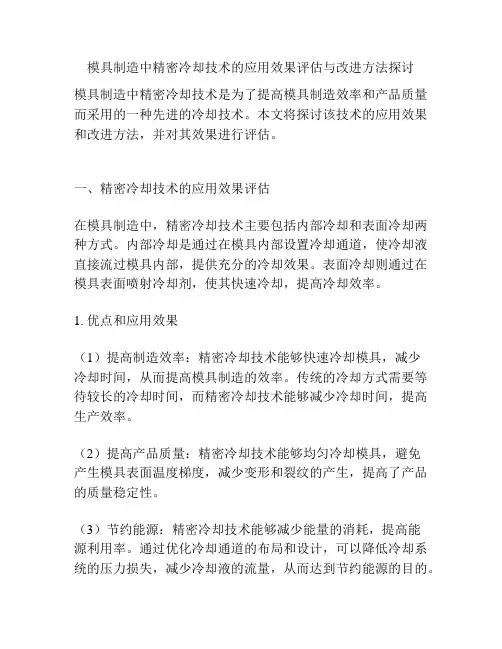

模具制造中精密冷却技术的应用效果评估与改进方法探讨模具制造中精密冷却技术是为了提高模具制造效率和产品质量而采用的一种先进的冷却技术。
本文将探讨该技术的应用效果和改进方法，并对其效果进行评估。
一、精密冷却技术的应用效果评估在模具制造中，精密冷却技术主要包括内部冷却和表面冷却两种方式。
内部冷却是通过在模具内部设置冷却通道，使冷却液直接流过模具内部，提供充分的冷却效果。
表面冷却则通过在模具表面喷射冷却剂，使其快速冷却，提高冷却效率。
1. 优点和应用效果（1）提高制造效率：精密冷却技术能够快速冷却模具，减少冷却时间，从而提高模具制造的效率。
传统的冷却方式需要等待较长的冷却时间，而精密冷却技术能够减少冷却时间，提高生产效率。
（2）提高产品质量：精密冷却技术能够均匀冷却模具，避免产生模具表面温度梯度，减少变形和裂纹的产生，提高了产品的质量稳定性。
（3）节约能源：精密冷却技术能够减少能量的消耗，提高能源利用率。
通过优化冷却通道的布局和设计，可以降低冷却系统的压力损失，减少冷却液的流量，从而达到节约能源的目的。
（4）提高模具寿命：精密冷却技术能够有效地降低模具的温度，减少模具的热应力，延长模具的使用寿命。
2. 改进方法为进一步提高精密冷却技术的效果，以下是一些可能的改进方法：（1）优化冷却通道：通过优化冷却通道的尺寸和布局，使冷却液能够均匀地流过模具内部，提高冷却效果。
可以采用CAD技术进行模拟，优化冷却通道的设计，以实现最佳的冷却效果。
（2）改进冷却剂：选择适合模具制造的冷却剂，提高冷却剂的散热性能和抗腐蚀性能，以达到更好的冷却效果。
（3）增加冷却通道密度：通过增加冷却通道的密度，提高整个模具的冷却效果。
可以采用先进的加工技术，如激光加工和电火花加工，增加冷却通道的数量和密度。
（4）引入智能控制技术：通过引入智能控制技术，实时监测和调整冷却系统的工作状态，提高冷却效果和能源利用率。
例如，可以使用传感器来检测模具表面温度，并通过自动控制系统来调整冷却剂的喷射速度和流量。
连铸机冷却水对铸坯质量的影响一、一冷水控制1、水温结晶器进水温度过高会使热面温度提高，减小结晶器传热效率，容易产生渗钢、粘连等事故；结晶器水温过低，会使坯壳冷却过强，造成坯壳在结晶器内凝固收缩量增大，容易产生振痕深和表面横裂等缺陷。
水温差一般控制在5-6℃，不大于10℃，过小会造成铸坯宽面纵裂。
2、水流速水流速一般控制在6-12m/s，水速增加，可明显降低结晶器冷面温度，避免间歇式地水沸腾，消除热脉动，可减少铸坯菱变和角部裂纹。
但是水速超过一定范围时，随着水速增加热流量增加很少，但系统阻力增加很多，因而水速过大也没有必要。
3、水质当大量的热量通过铜壁传给冷却水，铜板冷面温度有可能超过100℃，使水沸腾，水垢沉积在铜板表面形成绝热层，增加热阻，热流下降，导致铜壁温度升高，加速了水的沸腾，严重影响铜板传热，对振痕、脱方、偏离角内裂和漏钢都有不利影响。
所以，结晶器必须使用软水，其总盐含量不大于400mg/l，硫酸盐不大于150mg/l，氯化物不大于50mg/l，硅酸盐不大于40mg/l，悬浮质点小于50mg/l，质点尺寸不大于0.2mm，碳酸盐硬度不大于1-2°dH, pH值为7-8. 4、水流量结晶器的最大供水量，对于板坯和大方坯，每流为500-600m3/h，对于小方坯为100-150m3/h。
异形坯腹板裂与板坯宽面纵裂一样都与凝固初期冷却强度过高有关。
弱冷却有利于减少纵裂。
当结晶器冷却水量从180-210 m3/h减少到100m3/h时，腹板裂纹减少。
当结晶器喷淋水从6m3/h减少到4m3/h时，纵裂减少。
二、二冷水控制1、冷却强度在整个二冷区应当采取自上到下冷却强度由强到弱的原则，要避免铸坯表面局部降温剧烈而产生裂纹，故应使铸坯表面横向及纵向都能均匀降温。
通常铸坯表面冷却速度应小于200℃/m，铸坯表面温度回升应小于100℃/m。
同时铸坯在矫直时要避开700-900℃的脆性温度区，以免产生横裂纹。
在压铸生产过程中,模具温度随压铸周期呈周期性的升降,使模具表面产生周期性的热膨胀、收缩及热应力,最终导致模具热疲劳失效。
为了优化工艺方案,保证铸件质量,提高模具使用寿命,对压铸过程温度场进行了定性的分析,研究工艺条件和模具结构对压铸模具温度场的影响。
压铸生产过程是周期循环性的复杂过程,模具温度受多种工艺条件以及模具结构的影响。
如金属的充填速度与浇注温度,模具的预热温度,模具加热与冷却系统的设计,浇口的位置和尺寸设计等。
本课题针对A380合金汽车轮毂压铸件,运用有限元分析软件ProCAST,对压铸模进行了压铸过程温度场分析,用对比的方法定量地研究了不同的冷却条件对模具温度场的影响济南票务。
1模拟分析系统和材料热物性参数试验采用Pro/E几何造型,运用ProCAST软件进行模拟系统网格划分和数值计算,有限元分析模型见图1。
其中铸件材料为A380,其热物性参数见表1。
模具材料为H13钢,其热导率和比热容不高,随温度变化而变化,变化范围为20~500℃时,热导率为25~27.3W/(m?K);20~400℃时,比热容为0.4588~0.58776kJ/(kg?K);密度为7.367×103kg/m3。
2数学模型与边界条件2数学模型根据压铸生产的传热特点,可将一个压铸循环过简化为4个阶段:金属液充型、凝固、开模、顶出铸件;喷涂料;合模,等待下次浇注。
该铸件4个阶段的时间分别为:205、20、10、15s。
由于各个阶段的传热系数不同,铸型温度场分析采用三维不稳定导热偏微分方程,即式中,Q为密度;Cp为比热容;τ为时间;t为温度;λ为热导率。
3边界条件由于模具的开合,模具的换热边界条件随时间和压铸阶段的不同而变化,在模拟计算中要根据实际压铸阶段确定相应的边界条件。
试验边界条件设置如下:模具与模具界面传热系数为1000W/(m2?K);模具与铸件界面传热系数为1500W/(m2?K);模具与空气传热系数为10W/(m2?K);涂料与模具传热系数为600W/(m2?K);空气温度为20℃。

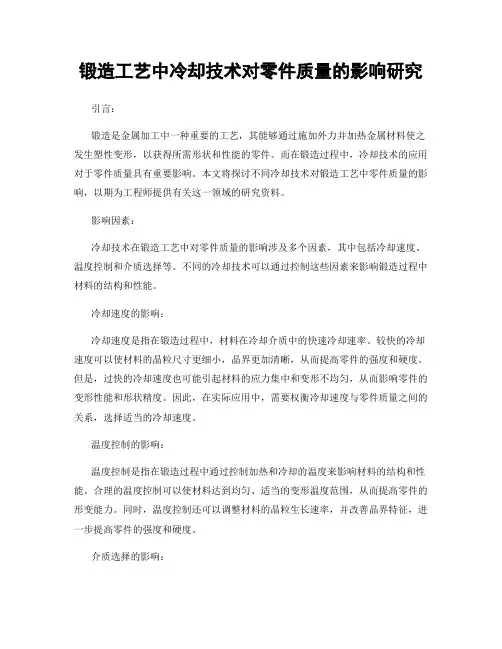

锻造工艺中冷却技术对零件质量的影响研究引言：锻造是金属加工中一种重要的工艺，其能够通过施加外力并加热金属材料使之发生塑性变形，以获得所需形状和性能的零件。
而在锻造过程中，冷却技术的应用对于零件质量具有重要影响。
本文将探讨不同冷却技术对锻造工艺中零件质量的影响，以期为工程师提供有关这一领域的研究资料。
影响因素：冷却技术在锻造工艺中对零件质量的影响涉及多个因素，其中包括冷却速度、温度控制和介质选择等。
不同的冷却技术可以通过控制这些因素来影响锻造过程中材料的结构和性能。
冷却速度的影响：冷却速度是指在锻造过程中，材料在冷却介质中的快速冷却速率。
较快的冷却速度可以使材料的晶粒尺寸更细小，晶界更加清晰，从而提高零件的强度和硬度。
但是，过快的冷却速度也可能引起材料的应力集中和变形不均匀，从而影响零件的变形性能和形状精度。
因此，在实际应用中，需要权衡冷却速度与零件质量之间的关系，选择适当的冷却速度。
温度控制的影响：温度控制是指在锻造过程中通过控制加热和冷却的温度来影响材料的结构和性能。
合理的温度控制可以使材料达到均匀、适当的变形温度范围，从而提高零件的形变能力。
同时，温度控制还可以调整材料的晶粒生长速率，并改善晶界特征，进一步提高零件的强度和硬度。
介质选择的影响：介质选择是指在锻造过程中使用不同的冷却介质来影响材料的冷却速度和形态。
常见的冷却介质包括水、油和空气等。
不同的介质具有不同的冷却性能，因此可以通过选择合适的介质来调整冷却速度。
此外，冷却介质的选择还与零件材料的特性有关。
例如，对于易氧化的材料，可以选择油冷却来避免氧化反应的发生。
案例研究：为了更好地了解冷却技术对零件质量的影响，我们进行了一项针对锻造工艺中冷却技术的案例研究。
在此研究中，我们选择了一种常见的金属材料，采用不同的冷却技术进行锻造，并对比分析了不同冷却技术下零件的结构和性能。
初步研究结果显示，快速冷却速度可以显著提高零件的强度和硬度，但也可能导致脆性倾向增加。

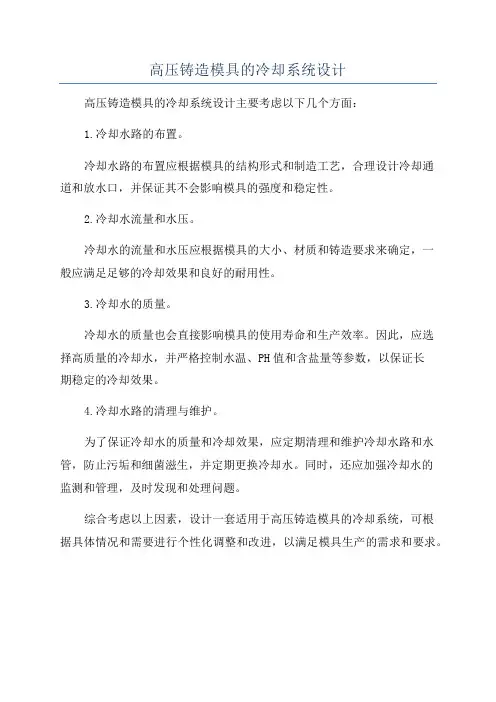

高压铸造模具的冷却系统设计
高压铸造模具的冷却系统设计主要考虑以下几个方面：
1.冷却水路的布置。
冷却水路的布置应根据模具的结构形式和制造工艺，合理设计冷却通
道和放水口，并保证其不会影响模具的强度和稳定性。
2.冷却水流量和水压。
冷却水的流量和水压应根据模具的大小、材质和铸造要求来确定，一
般应满足足够的冷却效果和良好的耐用性。
3.冷却水的质量。
冷却水的质量也会直接影响模具的使用寿命和生产效率。
因此，应选
择高质量的冷却水，并严格控制水温、PH值和含盐量等参数，以保证长
期稳定的冷却效果。
4.冷却水路的清理与维护。
为了保证冷却水的质量和冷却效果，应定期清理和维护冷却水路和水管，防止污垢和细菌滋生，并定期更换冷却水。
同时，还应加强冷却水的
监测和管理，及时发现和处理问题。
综合考虑以上因素，设计一套适用于高压铸造模具的冷却系统，可根
据具体情况和需要进行个性化调整和改进，以满足模具生产的需求和要求。
冷却水对压铸模具寿命及其铸件质量的影响
摘要：分析压铸模具内冷却循环水对延长模具使用寿命和提高铸件产品质量的影响，并对冷却循环系统提出要求。
关键词：冷却循环水；模具寿命；泄漏；冒口；飞边
1、前言
压铸是指使用压铸机将铝、锌、镁、锡等的合金熔液注入模具后在熔融状态下加压成形并强制冷却，在短时间内生产大量尺寸精度高、内部结构致密性好的铸件，以减少机加工余量和保证铸件内在质量。
因而，模具冷却循环水的合理使用，在复杂压铸模具中显得尤为重要。
2、循环冷却水对压铸模具的影响
压铸模具冷却可分外冷和内冷，外冷是在铸件脱模后用喷头对模腔表面喷淋降温，并喷脱模剂；内冷是在模具内部通循环冷却水，是模具的主要冷却方式（见图1）。
在东风本田发动机有限公司的国内首家轿车铝缸体压铸项目中，其复杂的缸体压铸模具的活动芯子及绝大部分的造孔销内部都通有冷却水，以控制模具的各部分温度。
模具的温度控制较高，虽有利于铝液在模具内的填充，并有利于铸件成形，但当模具温度接近300℃时，会产生明显的粘铝现象，使铸件表面粗糙或缺块，需要频繁打磨模具。
与此同时，铸件在预定时间内未充分冷却就开模，铸件因冷却不足与模具间的脱模间隙未能充分形成，加上粘铝现象，脱模时会导致模块和造孔销受力过大而拆裂损坏（开模时的响声也会明显增大）。
模具温度控制过低会影响铝液的流动性并引起铸件冷隔。
我们希望模具各部分的温度不要相差过大，否则会因模具的热胀冷缩不均匀引起模块龟裂，而微小的龟裂会因应力集中现象和铝液的渗入不断扩展，以致模块局部崩裂，直接影响模具的使用寿命。
在生产实
践中，我们曾经遇到过因冷却水水质差产生水垢并引起部分冷却管堵塞，结果使动模一侧的活动芯子温度过高（表面温度接近300℃）导致模腔表面严重粘铝，几乎每班都要打磨模具，且在模块边角处龟裂现象明显增加。
通过采取管道清通并改善水质的措施，情况明显好转。
3、模具冷却水对铸件质量的影响
模具各部分温度的高低视需要而异，工件壁厚较大部位的铝液凝固慢，模温可以稍低些；筋板、凸台部分或薄壁处为防止冷隔，要提高铝液流动性，模温应相对提高。
控制好模具各部分温度，还可改变铸件中缩孔的分布状态（见图2）。
我们生产的铝缸体毛坯，水套与螺栓孔间容易产生缩孔，造成水道与螺栓孔间泄漏，若加强造孔销的冷却，可使螺栓孔周围的铝液加快固化，而其它部分冷却慢，缩孔总是在铝液最后凝固的位置形成。
水套与螺栓孔间的缩孔转移了，铸件的泄漏率便得到了控制。
模具冷却不良使模温偏高，除造成粘铝影响工件表面光洁度外，还会因工件未充分冷却成形而在脱模时产生拉应力，造成内部暗裂。
在缸体毛坯压铸生产中，我们曾遇到过因定模冷却不良的毛坯在试压时，产生明显的泄漏现象。
为减少铸件内的气孔，模具要有一定体积的冒口和完善的排气通道。
动静模间的排气间隙过小，铝液在填充过程中模腔内空气不能充分排出，会增加铸件内的气孔；若间隙过大，铝液会从缝隙冲出，形成过大的飞边。
为解决排气顺畅又不使铝液外泄的这对矛盾，可在冒口外侧排气部位的冷铁处加水冷管道，当铝液把模腔气体通过冒口从较大间隙的气道顺畅排出时，铝液遇到有内冷的冷铁急速冷凝而不会引起过大的毛刺。
为增强冷铁的冷却效果，除采用冷却水内冷外，有的还采用高导热合金材料。
4、冷却水系统
我们为保证现用的模具冷却水水质洁净，采用闭式冷却塔循环系统；为避免水垢堵塞管道，回路中装有多功能高频电子除垢器，并有加药防腐装置。
为防止生锈，蓄水池中的金属构件全部采用不锈钢，且吸水口离池底一定距离，以免吸入沉淀物。
根据缸体模具的需要，冷却水系统的冷却能力为100RT（RT—日本冷吨，1RT=3320kCal/h=3.861kW)最大冷却水循环量为13090L/min，供水压力0.3-0.4MPa，供水温度20-35℃，进出口水温差为5℃。
在日本本田汽车株式会社研修期间，我们仔细观察和分析了缸体压铸模具的冷却水系统。
他们除了采用闭式循环系统外，还采用了计算机控制系统，模具上的各点温度可通过计算机设定。
其模具上装有检测各部位温度的传感器，把各处温度转换成电信号反馈到计算机控制系统上与设定温度相比较，以调节各处冷却水的流量。
5、结束语
复杂模具的内冷却水直接影响模具的寿命和质量。
像压铸缸体这样的复杂模具，其冷却水进出支管有上百支，要对模具各处的冷却水量作相应的调节，若采用阀门控制，不但布局困难，而且不能做到定量调节。
只有采用计算机控制系统，才能便于调节和稳定模具各点温度。
模具的结构、工件的壁厚和复杂程度、气温的变化等，对模具的冷却水流量都有不同的要求，这需要通过一定时间的试验和摸索，以取得最佳数据。
