起重机安全监控系统

起重机安全监控系统起重机安全监控系统1.引言1.1 目的起重机安全监控系统是为了监测和管理起重机的安全运行而设计的一套系统。

本文档旨在提供详尽的起重机安全监控系统的介绍和应用指南，以便工程师和系统操作员能够正确使用和维护该系统。

1.2 范围本文档涵盖起重机安全监控系统的所有组件、功能和操作流程。

其中包括系统硬件和软件的详细说明、安装和配置、使用指南、故障排除方法以及维护和保养。

2.系统概述2.1 组件起重机安全监控系统由以下组件组成：- 监控主机：负责接收和处理各个传感器的数据，并进行实时监控和报警。

- 传感器：包括重载传感器、倾斜传感器、高度传感器等，用于监测起重机各项关键参数。

- 数据存储和分析模块：负责存储、分析和报告，以便对起重机的运行状态进行评估和改进。

- 用户界面：提供给操作员和管理人员查看和操作系统的界面。

2.2 功能起重机安全监控系统的主要功能包括：- 实时监测：监测起重机各项关键参数的实时数据，如重量、倾斜度、高度等。

- 报警功能：在关键参数超出设定阈值时，及时发出警报，以便采取相应的措施。

- 数据存储和分析：将监测数据存储于数据库中，并进行统计和分析，报告以便进行安全评估和改进。

- 远程监控：支持通过网络远程监控起重机的运行状态和进行操作。

3.系统安装和配置3.1 硬件安装3.1.1 安装监控主机：将监控主机固定在起重机驾驶室中，确保与各个传感器的连接正确并稳定。

3.1.2 安装传感器：根据起重机的类型和需求，安装重载传感器、倾斜传感器等，确保其准确地监测到相应的参数。

3.1.3 连接设备：将监控主机、传感器和数据存储模块等设备通过合适的连接线进行互联。

3.2 软件配置3.2.1 安装驱动程序：根据监控主机的型号和供应商提供的驱动程序进行安装，并确保其正常运行。

3.2.2 配置参数：根据起重机的参数要求，设置监控主机的相关参数，如重量限制、倾斜度阈值等。

4.系统使用指南4.1 启动系统：按照监控主机的操作指南启动系统，确保各个设备的连接稳定。

jgj332-2014 建筑塔式起重机安全监控系统应用技术规程一、前言随着建筑工程的不断发展，塔式起重机已成为建筑施工中不可或缺的设备之一。

为了保障塔式起重机的安全运行，规范其使用和管理，我国制定了相应的技术规程，即《建筑塔式起重机安全监控系统应用技术规程》（以下简称“本技术规程”）。

本技术规程旨在规范塔式起重机的安全监控系统应用技术，提高塔式起重机的安全性能和可靠性，保障建筑施工现场的安全生产。

二、技术规程的主要内容本技术规程主要包括以下内容：1.规定了塔式起重机安全监控系统的基本要求，包括系统的硬件和软件要求、功能要求等。

2.明确了塔式起重机安全监控系统的安装和调试方法，以及系统的维护和保养要求。

3.规定了塔式起重机安全监控系统的数据采集、处理和存储方式，以及数据的传输和显示要求。

4.提出了塔式起重机安全监控系统的安全防护措施，包括防雷、防火、防水、防尘等方面的要求。

5.对塔式起重机安全监控系统的验收、使用和维护人员提出了相应的要求。

三、技术规程的适用范围本技术规程适用于建筑施工现场使用的塔式起重机安全监控系统的设计、制造、安装、调试、使用和维护等相关工作。

同时，本技术规程也适用于对现有塔式起重机安全监控系统的升级和改造工作。

四、技术规程的重要意义本技术规程的实施对于提高塔式起重机的安全性能和可靠性具有重要意义。

首先，通过规范塔式起重机安全监控系统的应用技术，可以实现对塔式起重机的实时监测和远程控制，提高设备的运行效率和安全性。

其次，本技术规程的实施可以促进建筑施工现场的安全生产，减少事故发生的概率和损失程度。

最后，本技术规程的实施可以提高建筑施工现场的管理水平和工作效率，推动建筑行业的可持续发展。

五、结语随着科学技术的不断进步和发展，塔式起重机的安全监控系统应用技术也在不断更新和完善。

我们应当加强对本技术规程的学习和贯彻，不断提高自身的技术水平和安全意识，为保障建筑施工现场的安全生产做出更大的贡献。

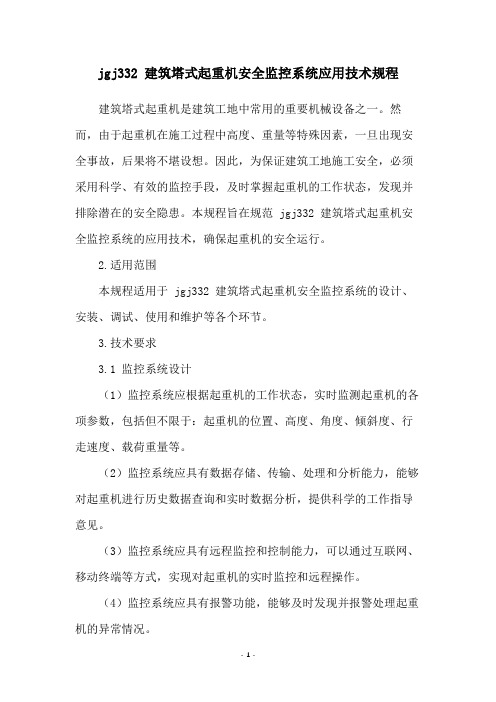

jgj332 建筑塔式起重机安全监控系统应用技术规程建筑塔式起重机是建筑工地中常用的重要机械设备之一。

然而，由于起重机在施工过程中高度、重量等特殊因素，一旦出现安全事故，后果将不堪设想。

因此，为保证建筑工地施工安全，必须采用科学、有效的监控手段，及时掌握起重机的工作状态，发现并排除潜在的安全隐患。

本规程旨在规范 jgj332 建筑塔式起重机安全监控系统的应用技术，确保起重机的安全运行。

2.适用范围本规程适用于 jgj332 建筑塔式起重机安全监控系统的设计、安装、调试、使用和维护等各个环节。

3.技术要求3.1 监控系统设计（1）监控系统应根据起重机的工作状态，实时监测起重机的各项参数，包括但不限于：起重机的位置、高度、角度、倾斜度、行走速度、载荷重量等。

（2）监控系统应具有数据存储、传输、处理和分析能力，能够对起重机进行历史数据查询和实时数据分析，提供科学的工作指导意见。

（3）监控系统应具有远程监控和控制能力，可以通过互联网、移动终端等方式，实现对起重机的实时监控和远程操作。

（4）监控系统应具有报警功能，能够及时发现并报警处理起重机的异常情况。

3.2 监控系统安装（1）监控系统的安装应符合当前国家标准和行业标准，保证安全可靠。

（2）监控系统的安装位置应为易于观察、维护、检修，同时避免起重机的工作干扰。

（3）监控系统的各项接口应牢固、可靠，不应影响起重机的工作。

3.3 监控系统调试（1）监控系统的调试应由专业技术人员完成，确保监控系统的各项功能和指标达到要求。

（2）调试过程中，对监控系统的各项参数进行检查和校准，保证数据准确可靠。

（3）调试完成后，应进行测试验证，确保监控系统的性能和稳定性。

3.4 监控系统使用和维护（1）监控系统的使用应由具有相应资格的人员操作，严格按照操作规程执行，保证起重机的安全运行。

（2）监控系统的维护保养工作应根据监控系统的使用情况和要求，定期对监控系统进行检查、保养、维修等工作，确保监控系统的长期稳定运行。

塔式起重机安全监控系统一、产品说明塔式起重机在线监控系统是基于互联网技术、传感器技术、嵌入式技术、数据采集、数据融合、无线传感技术，高效率地实现了建筑塔机单机运行和群塔干涉作业防碰撞的开放式实时安全监控与声光预警、报警等功能，以及实时动态的远程监控、远程报警和远程告知，使得塔机安全监控成为开放的实时动态监控。

并从技术手段上保障了对塔机使用过程和行为的及时监管、切实预警、控制设备运行过程中的危险因素和安全隐患，有效地防范和减少了塔机安全生产事故发生。

二、系统组成本系统由远程监控管理平台，塔机安全监测仪（含监测仪主机、地面接收器，回转传感器、高度传感器、幅度传感器、重量传感器、风速传感器，倾角传感器等）等部分组成。

图1塔式起重机安全监控系统构成图2 塔式起重机安全监控系统LCD屏显示界面1、实时数据的采集，显示及存储；2、防碰撞功能，区域防碰撞可通过本系统设定碰撞距离，防止塔机运行中与物体之间碰撞和塔机与塔机直接碰撞。

另外该系统还可以通过无线自动组网监控塔机群实时干涉作业的防碰撞，使塔机司机直观全面地掌握周边塔机与本塔机当前干涉情况，并在发现碰撞危险前自动进行声光预警和报警，预防事故的发生；3、集成了语音报警功能，当塔机操作违规时，监测仪会发出相应的报警声，且显示屏会以不同颜色字体显示当前报警的报警信息，塔机司机可以通过报警信息知道具体为何种报警，采取对应措施，避免事故的发生；4、危险方向的实时制动，当塔机上，前，后，左，右达到危险值时，可实现自动断电，使塔机危险方向停止工作，避免事故的发生；5、倾斜报警，当塔机发生倾斜时，会有语音报警；6、LCD显示屏，动画模拟实时的吊钩、大臂位置；7、供电方式： AC220V8、通讯方式：GPRS无线传输。

起重机械设备安全监控系统起重机械设备安全监控系统是一种用于监测和控制起重机械设备运行安全的系统。

它通常由以下几个部分组成：1. 视频监控系统：安装在起重机械设备周围的摄像头用于实时监测起重机的运行状态和周围环境。

视频监控系统可以通过网络将监控画面传输给操作员，以便他们可以远程监控起重机的运行情况。

2. 重载监测系统：重载监测传感器安装在起重机的吊钩、起重臂等部位，用于实时监测起重机的载荷情况。

一旦起重机的载荷超过了设定的安全限制，重载监测系统会发出警报并自动停止起重机的运行，以避免发生意外事故。

3. 限位监测系统：限位监测传感器安装在起重机的各个关键部位，用于监测起重机的运动范围。

当起重机超出了设定的运动范围时，限位监测系统会自动停止起重机的运行，以防止设备碰撞或超出安全范围。

4. 高度监测系统：高度监测传感器安装在起重机的吊钩或起重臂上，用于监测起重机的高度。

高度监测系统可以通过声音或光线信号向操作员发出警报，以提醒他们起重机是否接近或超过了设定的高度限制。

5. 温度监测系统：温度监测传感器安装在起重机的关键部位，如发动机、液压系统等，用于监测设备的温度。

当设备温度超过设定的安全范围时，温度监测系统会发出警报并自动停止起重机的运行，以避免设备过热导致故障或火灾。

6. 数据记录和分析系统：起重机械设备安全监控系统通常还配备了数据记录和分析系统，用于记录和分析起重机的运行数据。

这些数据可以用于评估设备的运行状况和预测设备的维护需求，以提高设备的可靠性和安全性。

总之，起重机械设备安全监控系统通过使用各种传感器和监测设备，实时监测起重机的运行状态和环境条件，并在发生异常情况时及时采取措施，以确保起重机的安全运行。

塔式起重机安全监控系统管理方法一、前言塔式起重机是大型的建筑工程机械，广泛应用于各类高层建筑和桥梁工程等工地。

其使用维护与安全监控是保证工程质量、保障工人安全的紧要环节。

本文将就塔式起重机安全监控系统进行探讨，分析其管理方法，以期提高该设备的安全性和管理效率。

二、塔式起重机安全监控系统的安装1. 安装位置塔式起重机安全监控系统应当安装在操作室内部，以便利监控和操作，且距离塔式起重机的液压系统距离不大于10米，以保证系统的高效运行。

2. 安装要求塔式起重机安全监控系统需要充足国家标准和工程设计的要求。

实在安装步骤如下：（1）进行现场勘查，依据建设工程需求来确定监控系统的布局和设备选择;（2）安装塔式起重机安全监控系统前，需要进行安全保护措施，防止工作过程中人身或设备损伤;（3）依照国家标准进行线缆、接线等工程安装。

同时，安装人员需要遵守操作规程，确保系统的安装质量。

3. 检验与调试塔式起重机安全监控系统的安装完成后，需要进行验收和调试。

首先，需要进行系统安全性能测试，验证系统的监控效果和掌控指令的响应本领。

其次，是进行系统牢靠性和稳定性测试，验证系统运行的牢靠性和稳定性。

最后，是进行系统功能性测试，验证系统对塔式起重机各部分区域（移动、旋转、升降）的监控、掌控功能和故障自诊断功能。

调试完成后，需要对系统的维护和修理保养进行规范管理。

三、塔式起重机安全监控系统的日常维护1.日常检查安全监控系统在长时间运行过程中会产生损坏，日常内部设备、线缆、接口等应得到检查保养，同时还要定期进行各种安全不良事件的模拟操作测试。

2.定期维护安全监控系统在安装完成后，系统构成部件的维护及保养特别紧要。

指定定期单独对工程系统设备、局部系统、埋管等进行必需的修整。

三、塔式起重机安全监控系统的应用通过安装监控系统，可以实现对塔式起重机的运行、维护和操作过程的有效掌控管理。

1. 实现对塔式起重机运行的监控通过安装传感器、同时配备监控仪器，可以对塔式起重机的运行过程进行监控，实时地记录起重机的工作状态、角度、速度等数据，以便适时诊断问题并在发觉问题时实行相应的措施。

(1)现场塔机需布设塔机安全监控系统，对塔机的载重、幅度、力矩、风速、回转角度、吊钩高度、倾角等运行参数进行监测，搜集超重、超力矩起吊、强风起吊等关键运行信息。

(2)塔机监控系统应由带固定IP的4G无线传输模块、GPS定位模块、多机防碰撞通信模块、制动控制器模块、声光报警、塔吊可视化、驾驶室识别等模块组成。

(3)塔机监控系统应能够满足全方位防护需求，包括：单机安全防护(风速报警、载重报警、空间区域保护)，多机安全防护(防碰撞报警、防碰撞制动)。

(4)塔机监控系统应能够根据监控异常情况发出报警信息，并生成隐患整改指令。

(5)塔机监控系统应布设塔司人脸识别系统，当不具备资格的塔司进行塔机操作时，无法启动塔机。

(6)塔机安全监测设备应采用工业等级设计、生产、加工标准，性能应稳定可靠。

(7)系统设备等应易于安装、省时省力、参数设定简便快捷。

(8)系统设备应具有良好的抗干扰性，能够保证测量数据的准确性。

(9)安全监控设备需在国家市场监督管理总局的特种设备名录里。

所有正在使用的塔机必须安装塔机安全监控系统，未投入使用的塔机必须在投入使用前安装塔机安全监控系统，安全监控系统需在安装前与市平台完成数据对接并满足基本技术要求，对未达到系统功能要求的，不得投入使用。

施工现场每台塔机均需布置一套监测系统，根据塔机型号不同，各传感器的安装要求如下：设备/功能名称监控主机(含配件)载重监控(含传感器及配件)幅度监控(含传感器及配件)力矩监控(功能)回转角度监控(含传感器及配件) 单轴倾角监控(含传感器及配件) 吊钩高度监控(含传感器及配件) 风速监控(含传感器及配件) 数平臂塔机量塔头塔机平头塔机11111111动臂塔机序号1 2 3 4 5 6 7 8为保证塔式起重机安全监控设备安装的规范化，保证监测数据采集的有效性，有效控 制塔机安全监控设备安装过程中的危（wei ）险因素，现制定本安装指引，具体要求如下。

塔式起重机安全监控系统各传感器参数要求如下：序号 种类1 角度传感器2 幅度传感器3 高度传感器4 吊重传感器5 单轴倾角传感器6 风速传感器7 人脸识别模块项目名称 量 程 分辨率 量 程 分辨率 量 程 分辨率 量 程 分辨率 量 程 分辨率 量 程 分辨率 识别方式 支持人员数量 识别距离识别率有效像素 200 万, 指标电子指南针： 0°—359.9°； 其它方式： -540°—540°0.1°0m —655.35m0.01m 0m —655.35m0.01m 0t —655.35t0.01t -9.99—9.99°0.01° 0m/s —32.7m/s 0.01m/s 面部主动识别 不少于 300 人 30cm-60cm>98% 分辨率 1920×1080, 压缩格式8 可视化摄像头 H.264/MJPEG ； CMOS 摄像机； 50Hz:25fps ；支持 H.2659 单机空间区域保护监控(功能) 10 多机防碰撞监控(含传感器及配件) 11 人脸识别监控(含设备及配件) 12 GPS 定位(功能)13 多机防碰撞(支持多于 5 台) 14 4G VPN 网络 15 行为识别黑匣子 16 塔吊可视化备注： —建议安装1 1 1 1 1 1 1 1—不建议安装发、支持全网通3G、4G 网络上传；支持录相保存记录最少30 天。

塔式起重机安全监控系统管理办法1. 引言塔式起重机作为一种常用的起重设备，广泛应用于建筑工地等场所。

为了保障塔式起重机的安全运行，提高工作效率，降低事故风险，建立和完善起重机安全监控系统是至关重要的。

本文档旨在规定塔式起重机安全监控系统的管理办法，确保系统正常运行和有效监控。

2. 管理范围本文档适用于所有使用塔式起重机的工地，包括施工方、起重机操纵员和安全管理员等。

3. 塔式起重机安全监控系统的要求3.1 系统功能要求•实时监控：塔式起重机安全监控系统应能实时监控起重机的状态和工作过程，及时发现异常情况。

•数据存储：监控系统应能将起重机的监控数据进行实时存储，方便后续数据分析和事故分析。

•报警功能：监控系统应能对起重机的异常情况进行报警，及时提醒相关人员采取措施。

•实时视频监控：监控系统应能提供起重机工作现场的实时视频监控，方便操作和监控人员了解现场情况。

3.2 硬件设备要求•视频摄像头：选用扩大视野的摄像头，保证监控范围广泛。

•环境监测仪器：安装温度、湿度等环境监测仪器，实时监测起重机周围环境情况。

•传感器：安装重载、倾斜等传感器，用于实时检测起重机的工作状态。

3.3 软件系统要求•数据处理：通过数据处理，分析起重机的工作情况，提供关键数据指标和报表，帮助管理者进行决策和优化。

•报警处理：监控系统应具备报警功能，能够根据预设的参数进行报警，并及时发送报警信息给相关人员。

•视频监控：监控系统应提供实时视频监控功能，并能够将视频内容进行存储和回放。

4. 系统管理4.1 系统维护•定期维护：定期对塔式起重机安全监控系统进行检查和维护，确保系统正常运行。

•软件更新：及时更新监控系统的软件，提高系统的稳定性和安全性。

•用户培训：对使用系统的人员进行培训，确保其熟悉系统的操作和功能。

4.2 数据管理•数据备份：定期对监控系统的数据进行备份，防止数据丢失。

•数据存储：合理规划监控系统的数据存储，确保大量数据的高效存储和访问。
