南开大学滨海学院高频电路考试资料

《高频电子线路》复习题（含解答）一、是非题（在括号内打“”表示对，“X”表示错。

）I•多级耦合的调谐放大器的通频带比组成它的单级单调谐放大器的通频带宽。

（X ）2•多级耦合的调谐放大器的选择性比组成它的单级单调谐放大器的选择性差。

（X ）3•功率放大器是大信号放大器，要求在不失真的条件下能够得到足够大的输岀功率。

（）4•放大器必须同时满足相位平衡条件和振幅条件才能产生自激振荡。

（）5.电感三点式振荡器的输出波形比电容三点式振荡器的输出波形好。

（X ）6•在调谐放大器的LC回路两端并上一个电阻R可以加宽通频带。

（）7.双边带（DSB信号的振幅与调制信号的规律成正比。

（X ）8•调频有两种方法，分别称为直接调频和间接调频。

（）9.锁相环路与自动频率控制电路实现稳频功能时，锁相环路的性能优越。

（）10• LC回路的品质因数Q值愈小，其选频能力愈强。

（X ）II.调谐放大器兼有放大和选频功能。

（）12• DSB调幅波中所包含的频率成分有载频、上下边频。

（X ）13.LC回路的品质因数Q 值愈小，其选频能力愈弱。

（）14.调谐功率放大器是采用折线近似分析法。

（）二、选择题（将一个正确选项前的字母填在括号内）1 •欲提高功率放大器的效率，应使放大器的工作状态为（D ）A.甲类 B •乙类C •甲乙类 D •丙类2•为提高振荡频率的稳定度，高频正弦波振荡器一般选用（B ）A.LC正弦波振荡器 B •晶体振荡器 C . RC正弦波振荡器3 .若载波U c（t）=UCcos 3 C t,调制信号u Q（t）= U Q cos Q t，则调相波的表达式为（B ）A.U p«t）=U C COS（3 C t + m f sin Q t） B . U pd（t）=U C COS（3 c t + mcos ◎ t）C. U Ph（t）=U C（1 + mcos Q t ）cos 3 c t D . Up«t）=kU Q U：cos 3 e tcos Q t4.某调频波，其调制信号频率F= 1kHz，载波频率为10.7MHz，最大频偏厶f尸10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B ）A.12kHz B . 24kHz C . 20kHz D . 40kHz5 . MC1596集成模拟乘法器不可以用作（D ）A.混频 B .振幅调制C .调幅波的解调 D .频率调制6.某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（D ）A .过压B .弱过压C .临界D .欠压7.鉴频的描述是（B ）A .调幅信号的解调B .调频信号的解调C .调相信号的解调&下图所示框图能实现何种功能？（C ）其中U s(t)= U s cos 3 s tcos Q t，U L(t)= U L COS 3 L tA.振幅调制Lio。

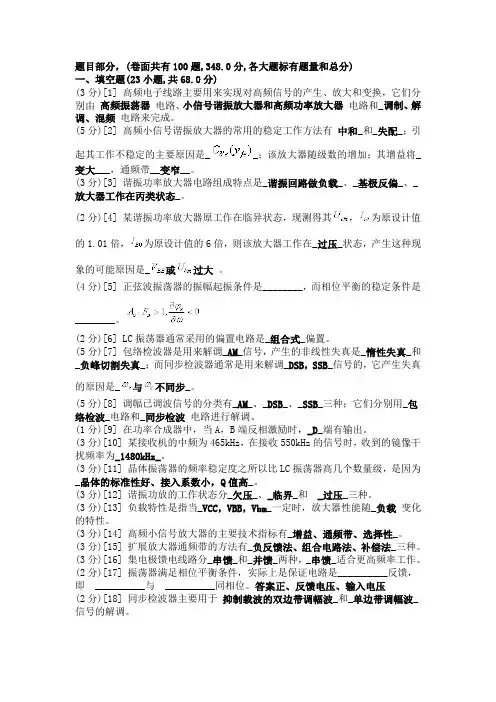

题目部分，(卷面共有100题,348.0分,各大题标有题量和总分)一、填空题(23小题,共68.0分)(3分)[1] 高频电子线路主要用来实现对高频信号的产生、放大和变换，它们分别由高频振荡器电路、小信号谐振放大器和高频功率放大器电路和_调制、解调、混频电路来完成。

(5分)[2] 高频小信号谐振放大器的常用的稳定工作方法有中和_和_失配_；引起其工作不稳定的主要原因是__；该放大器随级数的增加；其增益将_变大___，通频带__变窄__。

(3分)[3] 谐振功率放大器电路组成特点是_谐振回路做负载_、_基极反偏_、_放大器工作在丙类状态_。

(2分)[4] 某谐振功率放大器原工作在临异状态，现测得其，为原设计值的1.01倍，为原设计值的6倍，则该放大器工作在_过压_状态，产生这种现象的可能原因是_或过大。

(4分)[5] 正弦波振荡器的振幅起振条件是________，而相位平衡的稳定条件是________。

(2分)[6] LC振荡器通常采用的偏置电路是_组合式_偏置。

(5分)[7] 包络检波器是用来解调_AM_信号，产生的非线性失真是_惰性失真_和_负峰切割失真_；而同步检波器通常是用来解调_DSB，SSB_信号的，它产生失真的原因是_与不同步_。

(5分)[8] 调幅已调波信号的分类有_AM_、_DSB_、_SSB_三种；它们分别用_包络检波_电路和_同步检波电路进行解调。

(1分)[9] 在功率合成器中，当A，B端反相激励时，_D_端有输出。

(3分)[10] 某接收机的中频为465kHz，在接收550kHz的信号时，收到的镜像干扰频率为_1480kHz_。

(3分)[11] 晶体振荡器的频率稳定度之所以比LC振荡器高几个数量级，是因为_晶体的标准性好、接入系数小，Q值高_。

(3分)[12] 谐振功放的工作状态分_欠压_、_临界_和_过压_三种。

(3分)[13] 负载特性是指当_VCC，VBB，Vbm_一定时，放大器性能随_负载变化的特性。

高频电子线路题库1.通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。

2.在通信系统中，共用的基本单元电路除高频小信号放大器、高频功率放大器和正弦波振荡器以外，还有调制和解调、混频和反馈控制电路等。

3.RC相移振荡器中放大器应采用反相放大器；至少要三节基本RC相移网络。

4.LC串联谐振回路中，当工作频率小于谐振频率时，回路呈容性，LC并联谐振回路中，当工作频率小于谐振频率时，回路呈感性。

5.LC谐振回路有串联谐振和并联谐振两种谐振方式。

6.LC串联谐振回路品质因数（Q值）下降，频带变宽，选择性变差。

7.谐振功率放大器中，LC谐振回路既起到阻抗匹配又起到选频滤波作用。

8.要产生较高频率信号应采用、LC 振荡器，要产生较低频率信号应采用RC 振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。

9.三端式振荡电路是LC正弦波振荡器的主要形式，可分为电容三端式和电感三端式两种基本类型。

10.发射机的中间级高频功率放大器，应工作于过压状态。

因为过压状态输出电压平稳且弱过压时，效率最高。

11.高频功率放大器的三种工作状态，分别为过压、临界、欠压。

12.发射机的末级高频功率放大器，应工作于临界状态，因为临界状态输出功率最大。

13.为了有效地实现基极调幅，调制器必须工作在欠压状态，14.集电极调幅应使放大器工作在过压状态，调幅系数必须> 1。

15.为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。

16.某高频功率放大器原来工作在临界状态，测得Ucm=22v，Ico=100mA，RP=100Ω，Ec=24v，当放大器的负载阻抗RP变小时，则放大器的工作状态过渡到欠压状态，回路两端电压Ucm将减小，若负载阻抗增加时，则工作状态由临界过渡到过压状态，回路两端电压Ucm将增大。

17.丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。

高频电路（1）一、填空题：（28分）1、语音信号的频率范围为_______________，图像信号的频率范围为_______________。

频信号的频率范围为_______________。

2、LC并联谐振回路，当f=f0即谐振时回路阻抗最________且为________，失谐时阻抗变__________，当f<f0时呈_____________，f>f0时呈_______。

3、高频放大器按照输入信号的大小可分为__________放大器和__________放大器。

4、内部噪声分__________噪声和___________噪声两类。

5、反馈式振荡器的自激条件是_________、_________。

6、高频功率放大器输入、输出调谐回路的作用是__________、__________、__________。

7、若载波信号u C(t)=U cm cosωc t，调制信号uΩ(t)=UΩm cosΩt,试写出调幅信号AM的表达式_____________。

调制度M a＝________________。

ＤＳＢ表达式________________，SSB表达式__________________。

8、在变容二极管调频电路中，其中心频率为5MH Z，调制信号频率为5KH Z，最大频偏2KH Z，通过三倍频后的中心频率是________，调制信号频率________，最大频偏是________，调频系数________。

9、反馈控制系统分三类，即__________、__________、__________。

二、选择题（11分）1、下列表达正确的是___________。

A）低频信号可直接从天线有效地辐射B）低频信号必须装载到高频信号上才能从天线有效地辐射C）高频信号及低频信号都不能从天线上有效地辐射D）高频信号及低频信号都能从天线有效地辐射2、小信号调谐放大器的矩形系数为________，理想时为__________。

一、填空题：1、LC 并联谐振回路中，当回路谐振时，ωL 等于1/ωC ，等效阻抗最大，且为 纯电阻 ，其谐振的频率是： ； 已知串联谐振回路空载品质因素为Q 0，损耗电阻为r ，信号源电压振幅为U S ,则谐振时回路中的电流I 0=（ ）回路元件上的电压U L0=U C0=（ ）。

P152、调谐放大器以LC 回路为负载，有三个重要的指标：增益 、 通频带 、 选择性 。

3、单调谐放大器的回路Q 值越高，增益 越大 ，选择性 越好 ，通频带 越窄 。

4、谐振功率放大器，根据晶体管是否进入饱和区，分为 欠压状态 、 临界状态 、 过压状态 三种工作状态；丙类谐振功率放大器的半导通角（ 小于 ）90°。

丙类高频功放一般工作在（ 临界）状态下较好。

5、高频功率放大器中的谐振负载作用是选择 基波 ，滤除 谐波 成分。

6、为了提高谐振功率放大器的效率，通常工作在 丙 类。

7、为了产生正弦波振荡，反馈振荡器必须包含一个 选频网络 ，只在一个频率上产生自激振荡。

8、振荡器起振达到平衡后，其相位平衡条件是： ...2,1,0,2==+n n F A πϕϕ ，振幅平衡条件是：1=AF . 9、反馈式振荡器主要由 放大器 、 反馈/限幅网络 、 选频网络 组成。

10、石英晶体振荡器具有很高的频率稳定度。

在并联谐振回路中，石英晶体作为：感性元件 、 在串联型晶体振荡器中，石英晶体作 输入信号 的短路元件。

11、高频扼流圈对高频振荡信号视为 开路 ，对直流则视为 短路 。

12、调幅是调制的一种方式，用 AM /幅值 表示，其解调方式是 检波 。

13、为了克服普通调幅的缺点，在调幅系统中还采用了抑制载波的 单边调制 及 双边调制等方式。

14、在调幅信号中，已调波有三个频率分量： 上频带 、 下频带 、 载波 。

15、普通调幅波有效频谱占据的频带宽度为： 2fmax 。

16、检波的方法可以分为 包络检波 和 同步检波 两大类。

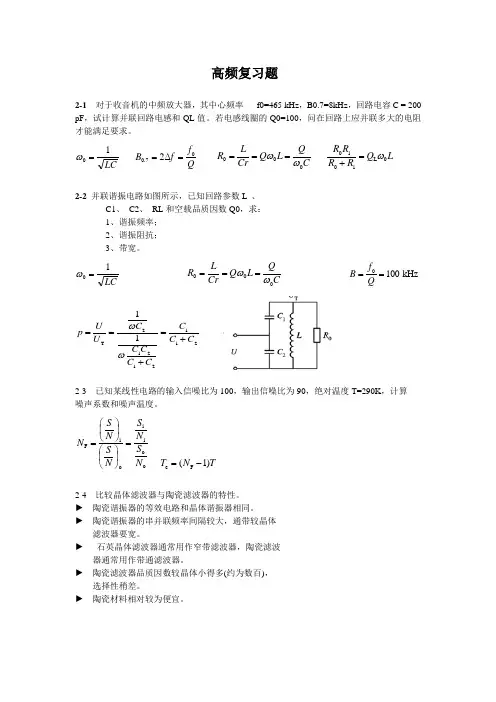

高频复习题2-1 对于收音机的中频放大器，其中心频率 f0=465 kHz ，B0.7=8kHz ，回路电容C = 200 pF ，试计算并联回路电感和QL 值。

若电感线圈的Q0=100，问在回路上应并联多大的电阻才能满足要求。

LC 10=ω Q f f B 07.0Δ2== C Q L Q Cr L R 000ωω=== L Q R R R R 0L 1010ω=+2-2 并联谐振电路如图所示，已知回路参数L 、C1、 C2、 RL 和空载品质因数Q0，求：1、谐振频率；2、谐振阻抗；3、带宽。

LC 10=ω C Q L Q Cr L R 000ωω===k H z 1000==Q f B21121212T 11C C C C C C C C U U p +=+==ωω2-3 已知某线性电路的输入信噪比为100，输出信噪比为90，绝对温度T=290K ，计算 噪声系数和噪声温度。

o o ii o i F N S N S N S N S N =⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛= T N T )1(F e -=2-4 比较晶体滤波器与陶瓷滤波器的特性。

► 陶瓷谐振器的等效电路和晶体谐振器相同。

► 陶瓷谐振器的串并联频率间隔较大，通带较晶体滤波器要宽。

► 石英晶体滤波器通常用作窄带滤波器，陶瓷滤波器通常用作带通滤波器。

► 陶瓷滤波器品质因数较晶体小得多(约为数百)，选择性稍差。

► 陶瓷材料相对较为便宜。

3-1 三级单调谐中频放大器，总的放大倍数为1000,中心频率f0=465 kHz ，若要求总的带宽B0.7=8 kHz, 求每一级回路的放大倍数、3dB 带宽和回路有载品质因数Q Ｌ值。

n K K K K 002010 =∑ L o Q f B =707.03-2 某高频谐振功率放大器的Ec=15V ，集电极电流直流分量ICO=300mV ，集电极电流基频分量IC1=500mV ，电压利用系数ξ=0.95，试计算：1）直流电源提供的功率Po2）功放管的集电极损耗功率Pc3）效率ηP0=IcoEc P0=IcoEc γξη2121c c c0c101===E U I I P P γξη2121c c c0c101===E U I I P P c c E U =ξ )()(01c0c1θαθαγ==I I3-3 比较谐振功率放大器与小信号谐振放大器的异同点。

⾼频电⼦线路题库（附答案⼀、填空题1、_信源_____就是信息的来源。

2、电信系统中规定的语⾳信号频率范围是从_300_____Hz 到__3.4K____Hz 。

3、___信道___是连接发送、接收两端的信息的通道，也称为传输媒质。

4、通信系统中应⽤的信道分为__有线____信道和⽆线信道两种。

5、常⽤的有线信道传输媒质有_架空明线_____、__光缆____和__同轴电缆____。

6、⽆线电波传播的⽅式有___沿地⾯________传播，也称___中长波___波；__沿空间__传播也称___超短波___波；____电离层________传播，称为__短波____波。

7、为了有效地发射和接收电磁波，天线的尺⼨必须与电磁波的_波长_____相⽐拟。

8、现代通信系统中⼀般不采⽤将信号直接传输的⼯作⽅式，⽽是要对信号进⾏__调制____后再送⼊信道传输。

9、⼩信号选频放⼤器的矩形系数越___接近1___越好。

10、⼩信号谐振放⼤器应当设法__减⼩____负载和信号源内阻对谐振回路的影响。

11、⼩信号谐振放⼤器中的变压器采⽤抽头接⼊，是为了减少__负载____和_____信号源内阻_______对谐振回路的影响。

12、采⽤___共射-共基_____电路是解决⼩信号谐振放⼤器稳定性问题的有效⽅法。

13、_声表⾯波_____滤波器的优点有：体积⼩、⼯作稳定、⽆需调试等。

14、常⽤的固体（态）滤波器有：___声表⾯_________、____陶瓷________和_____⽯英_______。

15、常⽤晶体管的⾼频等效电路有___Y 参数___等效电路和__混合π参数____等效电路。

16、影响晶体管⾼频性能的主要因素是它的内部存在__结电容____。

17、晶体管的⼀个重要⾼频参数是它的___特征___频率T f ，它是晶体管的β下降为__1____时的⼯作频率。

晶体管的结电容越___⼩___，其T f 参数越⼤。

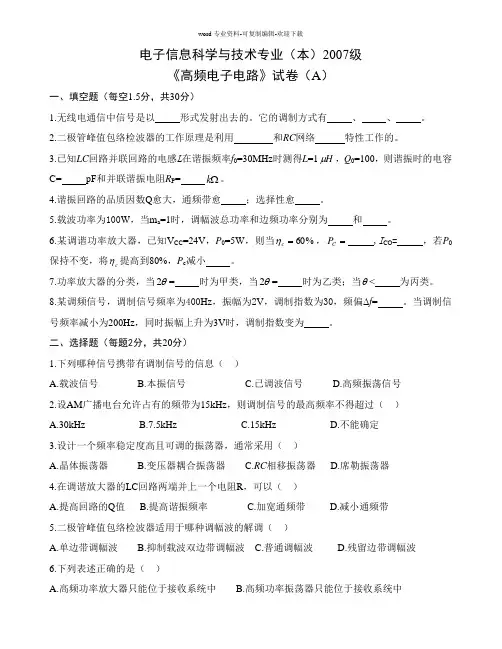

电子信息科学与技术专业（本）2007级《高频电子电路》试卷（A ）一、填空题（每空1.5分，共30分）1.无线电通信中信号是以 形式发射出去的。

它的调制方式有 、 、 。

2.二极管峰值包络检波器的工作原理是利用 和RC 网络 特性工作的。

3.已知LC 回路并联回路的电感L 在谐振频率f 0=30MHz 时测得L =1H μ，Q 0=100，则谐振时的电容C= pF 和并联谐振电阻R P = Ωk 。

4.谐振回路的品质因数Q 愈大，通频带愈 ；选择性愈 。

5.载波功率为100W ，当m a =1时，调幅波总功率和边频功率分别为 和 。

6.某调谐功率放大器，已知V CC =24V ，P 0=5W ，则当%60=c η，=C P ,I CO = ，若P 0保持不变，将c η提高到80%，P c 减小 。

7.功率放大器的分类，当θ2= 时为甲类，当θ2= 时为乙类；当θ< 为丙类。

8.某调频信号，调制信号频率为400Hz ，振幅为2V ，调制指数为30，频偏Δf = 。

当调制信号频率减小为200Hz ，同时振幅上升为3V 时，调制指数变为 。

二、选择题（每题2分，共20分）1.下列哪种信号携带有调制信号的信息（ ）A.载波信号B.本振信号C.已调波信号D.高频振荡信号2.设AM 广播电台允许占有的频带为15kHz ，则调制信号的最高频率不得超过（ ）A.30kHzB.7.5kHzC.15kHzD.不能确定3.设计一个频率稳定度高且可调的振荡器，通常采用（ ）A.晶体振荡器B.变压器耦合振荡器C.RC 相移振荡器D.席勒振荡器4.在调谐放大器的LC 回路两端并上一个电阻R ，可以（ ）A.提高回路的Q 值B.提高谐振频率C.加宽通频带D.减小通频带5.二极管峰值包络检波器适用于哪种调幅波的解调（ ）A.单边带调幅波B.抑制载波双边带调幅波C.普通调幅波D.残留边带调幅波6.下列表述正确的是（ ）A.高频功率放大器只能位于接收系统中B.高频功率振荡器只能位于接收系统中C.调制器只能位于发送系统中D.解调器只能位于发送系统中7.某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（ ）A.过压B.弱过压C.临界D.欠压8.如右图所示电路，以下说法正确的是（ ）A.该电路由于放大器不能正常工作，不能产生正弦波振荡B.该电路由于没有选频网络，不能产生正弦波振荡C.该电路由于不满足相位平衡条件，不能产生正弦波振荡D.该电路满足相位平衡条件，可能产生正弦波振荡9.关于间接调频方法的描述，正确的是（ ）A.先对调制信号微分，再加到调相器对载波信号调相，从而完成调频B.先对调制信号积分，再加到调相器对载波信号调相，从而完成调频C.先对载波信号微分，再加到调相器对调制信号调相，从而完成调频D.先对载波信号积分，再加到调相器对调制信号调相，从而完成调频10.已调波t t A U t u c m )cos()(1ωω+=，则其)(t ω∆表达式为（ ）A.t A 1ωB.21t A ωC.t A 12ωD.t A c ω三、简答题（每题5分，共10分）1.在接收设备中，变频器的作用是？变频器是怎么组成的，绘出变频前后的波形。

4.变容二极管调频器实现线性调频旳条件是变容二极管旳结电容变化指数γ为( C）A．１/3 Ｂ．1/２ C.2 D.41３．运用石英晶体旳电抗频率特性构成旳振荡器是（B) A．f＝ｆs时,石英晶体呈感性，可构成串联型晶体振荡器B．f=fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．f s<f<fp时,石英晶体呈阻性,可构成串联型晶体振荡器D．f s<f＜fp时,石英晶体呈感性,可构成串联型晶体振荡器4.小信号谐振放大器旳重要特点是以调谐回路作为放大器旳交流负载,具有放大和选频功能。

5. 谐振功率放大器旳调制特性是指保持Ｕbm及Ｒp不变旳状况变化,或随U CC变化旳特性。

下,放大器旳性能随UＢB三、简答题（每题5分，共10分）1．当谐振功率放大器旳输入鼓励信号为余弦波时,为什么集电极电流为余弦脉冲波形?但放大器为什么又能输出不失真旳余弦波电压?答:由于谐振功率放大器工作在丙类状态(导通时间不不小于半个周期）,因此集电极电流为周期性余弦脉冲波形;但其负载为调谐回路谐振在基波频率,可选出ic旳基波,故在负载两端得到旳电压仍与信号同频旳完整正弦波。

五、下图所示二极管峰值包络检波电路中，ｕ（t)=0.8（1+0．８cosΩt)cosωcＡMｔ（ｖ）, 其中f c＝4.7MHz，F=（１00~5０00）Ｈz，ＲL=５KΩ,为了不产生惰性失真和底部切割失真，求检波电容ＣL和电阻Ｒ｀L旳值（10分)解：为了不产生惰性失真, 解得40.6pF ≤C L ≤０.0047ｕF 为了不产生底部切割失真， 解得R ｀Ｌ≥20 k Ω1．在调谐放大器旳LC 回路两端并上一种电阻R,可以 （ C ） A.提高回路旳Q 值 Ｂ.提高谐振频率 Ｃ．加宽通频带 Ｄ．减小通频带 12.ＡGＣ电路旳作用是( C ）C ．使输出信号幅度保持恒定或仅在很小旳范畴内变化二、填空题（每题2分，共10分)1．石英晶体振荡器是运用石英晶体旳 压电和反压电效应 工作旳,其频率稳定度很高,一般可分为 串联型晶体振荡器 和 并联型晶体振荡器 两种。

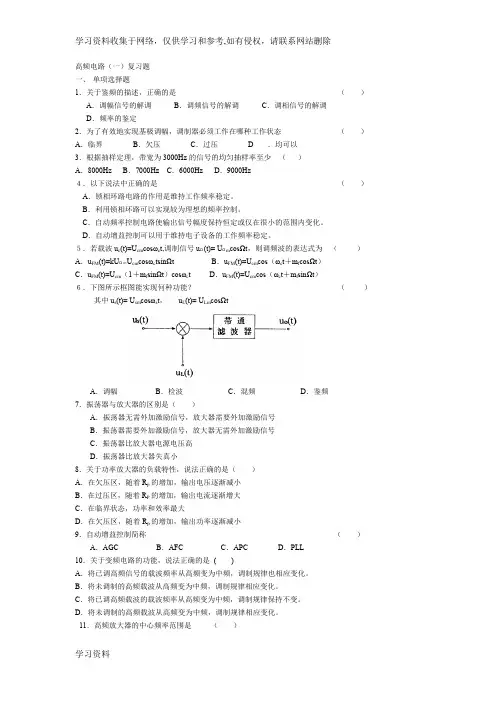

高频电路（一）复习题一、单项选择题1．关于鉴频的描述，正确的是（）A．调幅信号的解调B．调频信号的解调C．调相信号的解调D．频率的鉴定2．为了有效地实现基极调幅，调制器必须工作在哪种工作状态（）A．临界B．欠压C．过压 D ．均可以3．根据抽样定理，带宽为3000Hz的信号的均匀抽样率至少（）A．8000Hz B．7000Hz C．6000Hz D．9000Hz４．以下说法中正确的是（）A．锁相环路电路的作用是维持工作频率稳定。

B．利用锁相环路可以实现较为理想的频率控制。

C．自动频率控制电路使输出信号幅度保持恒定或仅在很小的范围内变化。

D．自动增益控制可以用于维持电子设备的工作频率稳定。

５．若载波u c(t)=U cm cosωc t,调制信号uΩ(t)= UΩm cosΩt，则调频波的表达式为（）A．u FM(t)=kUΩｍU cm cosωc tsinΩt B．u FM(t)=U cm cos（ωc t＋m f cosΩt）C．u FM(t)=U cm（1＋m f sinΩt）cosωc t D．u FM(t)=U cm cos（ωc t＋m f sinΩt）６．下图所示框图能实现何种功能？（）其中u s(t)= U sm cosωs t，u L(t)= U Lm cosΩtA．调幅B．检波C．混频D．鉴频7．振荡器与放大器的区别是（）A．振荡器无需外加激励信号，放大器需要外加激励信号B．振荡器需要外加激励信号，放大器无需外加激励信号C．振荡器比放大器电源电压高D．振荡器比放大器失真小8．关于功率放大器的负载特性，说法正确的是（）A．在欠压区，随着R p的增加，输出电压逐渐减小B．在过压区，随着R P的增加，输出电流逐渐增大C．在临界状态，功率和效率最大D．在欠压区，随着R p的增加，输出功率逐渐减小9．自动增益控制简称（）A．AGC B．AFC C．APC D．PLL10．关于变频电路的功能，说法正确的是( )A．将已调高频信号的载波频率从高频变为中频，调制规律也相应变化。

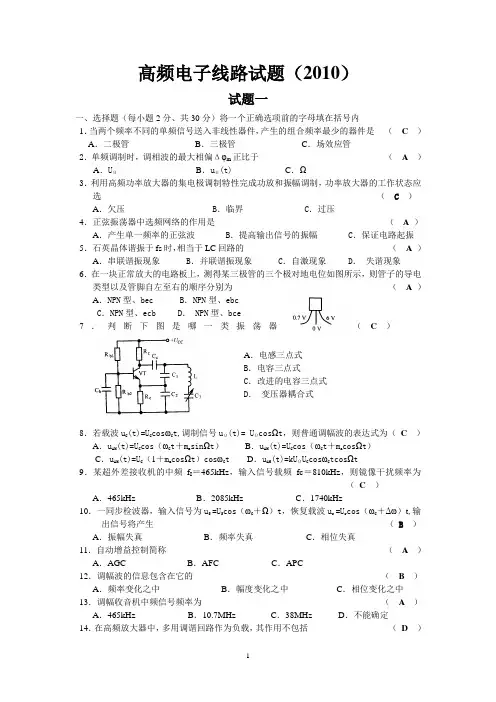

高频电子线路试题（2010）试题一一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．当两个频率不同的单频信号送入非线性器件，产生的组合频率最少的器件是（C）A．二极管B．三极管C．场效应管2．单频调制时，调相波的最大相偏Δφm正比于（A）A．UΩB．uΩ(t)C．Ω3．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（ C ）A．欠压 B．临界 C．过压4．正弦振荡器中选频网络的作用是（A）A．产生单一频率的正弦波 B．提高输出信号的振幅 C．保证电路起振5．石英晶体谐振于fs时，相当于LC回路的（A）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象6．在一块正常放大的电路板上，测得某三极管的三个极对地电位如图所示，则管子的导电类型以及管脚自左至右的顺序分别为（A）A．NPN型、bec B．NPN型、ebcC．NPN型、ecb D． NPN型、bce7．判断下图是哪一类振荡器（C）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式8．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式为（C）A．u AM(t)=U C cos（ωC t＋m a sinΩt）B．u AM(t)=U C cos（ωC t＋m a cosΩt）C．u AM(t)=U C（1＋m a cosΩt）cosωC t D．u AM(t)=kUΩU C cosωC tcosΩt9．某超外差接收机的中频f I＝465kHz，输入信号载频fc＝810kHz，则镜像干扰频率为（C）A．465kHz B．2085kHz C．1740kHz10．一同步检波器，输入信号为u S =U S cos（ωC＋Ω）t，恢复载波u r =U r cos（ωC＋Δω）t,输出信号将产生（B）A．振幅失真B．频率失真C．相位失真11．自动增益控制简称（A）A．AGC B．AFC C．APC12．调幅波的信息包含在它的（ B ）A．频率变化之中B．幅度变化之中C．相位变化之中13．调幅收音机中频信号频率为（ A ）A．465kHz B．10.7MHz C．38MHz D．不能确定14．在高频放大器中，多用调谐回路作为负载，其作用不包括（D ）A．选出有用频率B．滤除谐波成分C．阻抗匹配D．产生新的频率成分15．惰性失真和负峰切割失真是下列哪种检波器特有的失真（B）A．小信号平方律检波器B．大信号包络检波器C．同步检波器二、填空题（每小题2分，共10分）1．通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。

⾼频电⼦线路试卷及答案⼀、单项选择题（本⼤题共10⼩题，每⼩题2分，共20分）1．欲提⾼⾼频功率放⼤器的效率，应使放⼤器的⼯作状态为（D）A．甲类B．⼄类C．甲⼄类D．丙类2．混频器⼲扰哨声的产⽣是由于（D）A．混频器前端电路的选择性不好B．外来⼲扰信号与本振的组合⼲扰C．外来⼲扰信号与有⽤信号的组合⼲扰D．混频器的⾮理想相乘特性产⽣的有⽤信号与本振的⾃⾝组合⼲扰3．调频波的特点是（A）A．载波频率随调制信号的⼤⼩⽽变化B．载波频率随调制信号的频率⽽变化C．载波幅度随调制信号的频率⽽变化D．载波的附加相移随调制信号频率⽽变化4．调制信号为uΩ(t)=UΩcosΩt,载波信号为uc(t)=Uccosωct，则表达式uo(t)=Ucos(ωct+msinΩt)是（C）A．普通调幅波B．抑制载波双边带调幅波C．调频波D．调相波2．欲提⾼功率放⼤器的效率，应使放⼤器的⼯作状态为（D）A．甲类B．⼄类C．甲⼄类D．丙类3．为提⾼振荡频率的稳定度，⾼频正弦波振荡器⼀般选⽤（B ）A．LC正弦波振荡器B．晶体振荡器C．RC正弦波振荡器5．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（B）A．u PM(t)=U C cos（ωC t＋m f sinΩt）B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最⼤频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B）A．12kHz B．24kHz C．20kHz D．40kHz8．MC1596集成模拟乘法器不可以⽤作（D）A．混频B．振幅调制C．调幅波的解调D．频率调制9．某单频调制的普通调幅波的最⼤振幅为10v，最⼩振幅为6v，则调幅系数m a为（C）A．0.6 B．0.4 C．0.25 D．0.110．以下⼏种混频器电路中，输出信号频谱最纯净的是（C）A．⼆极管混频器B．三极管混频器C．模拟乘法器混频器11．某丙类谐振功率放⼤器⼯作在临界状态，若保持其它参数不变，将集电极直流电源电压增⼤，则放⼤器的⼯作状态将变为（D）A．过压B．弱过压C．临界D．⽋压12．鉴频的描述是（B）A．调幅信号的解调B．调频信号的解调C．调相信号的解调13．利⽤⽯英晶体的电抗频率特性构成的振荡器是（B）A．f＝fs时，⽯英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，⽯英晶体呈阻性，可构成串联型晶体振荡器C．fsD．fs14．下图所⽰框图能实现何种功能？（C）其中u s(t)= U s cosωs tcosΩt，u L(t)= U L cosωL tA ．振幅调制B ．调幅波的解调C ．混频D ．鉴频15．⼆极管峰值包络检波器，原电路正常⼯作。

1、石英晶体谐振于并联谐振频率fp时，相当于LC回路的（ B ） A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象2、在调谐放大器的LC回路两端并上一个电阻R，可以（ C ）A．提高回路的Q值 B．提高谐振频率 C．加宽通频带 D．减小通频带3、关于串联谐振回路，以下说法错误的是（ D ）A．当谐振时，回路的阻抗最小 B．当谐振时，回路的电流达到最大值C．当谐振时，感抗值和容抗值相等 D．当谐振时，回路的阻抗并不是纯电阻4、关于串联振荡回路的谐振曲线，以下说法正确的是（A ）A．品质因数Q越高，谐振曲线越尖锐，回路的选择性就越好。

B．品质因数Q越高，谐振曲线越尖锐，回路的选择性就越差。

C．品质因数Q越小，谐振曲线越尖锐，回路的选择性就越好。

D．品质因数Q越小，谐振曲线越尖锐，回路的选择性就越差。

5、串联型石英晶体振荡电路中，石英晶体相当于一个电感而起作用。

（×）6、LC回路的品质因数Q值愈小，其选频能力愈强。

（×）7、调谐放大器兼有放大和选频功能。

（ ）8、要产生较高频率信号应采用LC振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。

9、谐振放大器处在谐振时其增益最大。

（√）10、石英晶振可分为串联型和并联型。

（√）11、谐振放大器的Kr0.1愈接近于1，则放大器的选择性愈好。

（√）12、谐振放大器是采用谐振回路作负载的放大器。

（√）13、LC并联谐振回路谐振时其纯电阻最小。

（×）14、LC正弦波振荡器的振荡频率由反馈网络决定。

（×）15、RLC串联电路的谐振频率是多少？1/2π(LC)^1/2 ，电路的Q值为：ω0L/R，频带宽度为f0/Q ，当输入信号频率大于谐振频率是，电路呈感性，而输入频率小于谐振频率时，电路呈容性。

16、有一个LC并联谐振电路，其电感损耗电阻为r，则谐振频率f0是1/2π(LC)^1/2Hz、品质因数Q为ω0L/r ，谐振阻抗为L/rc，当f〈f0时，回路阻抗呈感性，当f〉f0时，回路阻抗呈容性.17、放大电路直流通路和交流通路画法的要点是：画直流通路时，把电容视为开路；画交流通路时，把电感视为短路。

练习题一、填空题1．为了加宽调谐放大器的通频带，可以在谐振回路两端电阻，此时放大器的增益。

2．小信号调谐放大器一般工作于类，高功放一般工作于类。

3．从晶体管角度看，影响高频小信号放大器的稳定性的因素为，为了提高其稳定性，常用的措施有和。

5．并联LC回路在高频电路中作负载，具有功能。

6．在小信号谐振放大器中，三极管的集电极负载通常采用，它的作用是。

7．一高功放工作于临界状态，若输入信号的中心频率突然增大较多，则工作状态变为，晶体管工作是否安全。

8．一高功放工作于临界状态，若外接负载间变然短路，则工作状态，晶体管工作是否安全。

9．欲使工作于过压状态的高功放调至临界状态，可以增大参数。

10．丙类谐振功率放大器按晶体管集电极电流脉冲形状可分为、、三种工作状态，它一般工作在状态。

11．高频谐振功率放大器为了提高效率而工作在类状态，其导通角θ小于，因此要求放大器的基极偏压U BB小于。

12．已知丙类谐振功率放大器工作在欠压状态，现为了提高效率而改变电路参数，此时可将谐振回路电阻R P，或将电源电压V CC。

13．高频功放在放大调频信号时，一般选工作状态；高频功放在放大AM信号时，一般选工作状态。

14．某谐振功放，已知U CC=24V、P L=5W。

当=60%时，P O= 、I c0= ，若P O不变，η=80%，则P l = 。

15．正弦波振荡器的振幅起振条件是，而相位平衡条件是；振幅平衡条件是、而相位平衡条件。

16．三点式振荡器的基本组成原则是晶体管的e到c和b间要接电抗，而b-c间接电抗17．石英晶体在并联型晶体振荡器中起作用，而再串联型晶体振荡器中起作用。

18．高电平调幅主要包括和两种。

19．抑制载波的调幅方式有、两种。

20．基极调幅一般工作于状态，集电极调幅一般工作于状态。

21．调制方式，主要有；；相对应的解调方式为；；。

22．调幅信号的一般表达式为。

23．根据调制级电平的高低，调幅电路可分为、两种类型。

2013—2014学年第二学期《高频电路》期末考试题（A ）使用教材：主编《高频电子线路》、 适用班级：电信12（4、5、6）命题人：一、填空题（每空1分，共X 分）1.调幅的几种调制方式是AM 、DSB 、SSB 。

3．集电极调幅，应使被调放大器工作于过压______状态。

5. 电容三点式振荡器的发射极至集电极之间的阻抗Z ce 性质应为容性，发射极至基极之间的阻抗Z be 性质应为容性，基极至集电极之间的阻抗Z cb 性质应为感性。

6. 通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。

8. 解调是调制的逆过程。

振幅调制信号的解调电路称为振幅检波电路，它的作用是从高频已调信号中恢复出调制信号。

9. LC 串联谐振回路品质因数（Q ）下降，频带变宽，选择性变差。

10. 某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到欠压状态，回路两端电压cm U 将减小，若负载阻抗增加时，则工作状态由临界过渡到过压 状态，回路两端电压cm U 将增大。

11. 常用的混频电路有二极管混频、三极管混频和模拟乘法器混频等。

12. 调相时，最大相位偏移与调制信号幅度成正比。

13. 模拟乘法器的应用很广泛，主要可用来实现调幅、解调和混频等频谱搬移电路中。

14. 调频和调幅相比，调频的主要优点是抗干扰性强、频带宽和调频发射机的功率放大器的利用率高。

15. 谐振功率放大器的负载特性是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。

16. 混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和模拟乘法器混频器等。

17. 在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为2/3。

高频电子线路考试题1. 电路基础知识1.1 什么是电阻？阻值的计算公式是什么？1.2 什么是电流？电流的单位是什么？如何计算电流？1.3 什么是电压？电压的单位是什么？如何计算电压？1.4 什么是功率？功率的计算公式是什么？1.5 什么是串联电路？并联电路？如何计算总阻值、总电流和总电压？2. 电路分析方法2.1 基尔霍夫定律的表达式是什么？如何使用基尔霍夫定律分析电路？2.2 超级节点法和超级网孔法的原理是什么？如何使用这两种方法简化电路分析？3. 放大电路3.1 什么是放大器？什么是放大倍数？3.2 如何分析放大电路的增益？3.3 什么是共射放大器？共集放大器？共基放大器？3.4 输出阻抗、输入阻抗和增益对放大电路有什么影响？3.5 如何选取合适的放大器配置以满足特定的放大需求？4. 开关电路4.1 什么是开关电路？举例说明开关电路的应用领域。

4.2 什么是非门电路？与门电路？或门电路？4.3 如何设计一个简单的时序逻辑电路？4.4 什么是触发器？如何使用触发器构建时序逻辑电路？5. 数字电路5.1 什么是数字电路？与模拟电路有什么区别？5.2 什么是布尔代数？逻辑门如何实现布尔运算？5.3 如何设计一个简单的算术逻辑电路？5.4 什么是多路选择器？如何实现多路选择器电路？5.5 什么是时钟信号？如何利用时钟信号实现同步电路？6. 信号处理电路6.1 什么是滤波器电路？滤波器的作用是什么？6.2 什么是主动滤波器？被动滤波器？它们如何工作？6.3 什么是运算放大器？如何使用运算放大器实现滤波器电路？6.4 什么是反馈？正反馈和负反馈对电路性能有何影响？6.5 如何设计一个简单的音频放大器？7. 高频电路7.1 什么是高频电路？高频信号与直流信号有何区别？7.2 什么是共振频率？如何计算共振频率？7.3 什么是衰减？如何计算衰减？7.4 如何设计一个简单的天线放大器？8. 故障诊断与修复8.1 电路中常见的故障类型有哪些？如何使用电路图进行故障诊断？8.2 什么是焊接？常见的焊接技术有哪些？如何修复焊接故障？8.3 什么是线路板？线路板上常见的故障有哪些？如何修复线路板故障？8.4 如何使用仪器进行电路故障排查和修复？本文介绍了高频电子线路考试题所涉及的主要内容。

一、班级学号姓名装订线装订线《高频电子线路》期末考试复习提纲二、填空：1.扩展放大器通频带的方法主要有负反馈法、组合电路法、补偿法三种。

2. 小信号谐振放大器的谐振增电压益是指。

3. 小信号谐振放大器以谐振回路作为交流负载，对输入信号具有选频和放大的作用。

4. 在谐振功率放大器中，放大元件工作于丙类状态，其主要目的是。

5. 丙类谐振放大器的工作状态分为、和三种，在状态下输出功率最大且效率较高。

6. 反馈式正弦波振荡器通常由、、和四部分组成。

7. 在反馈式正弦波振荡器中，起振条件的相位条件是振幅条件是；而平衡条件的相位条件是振幅条件是。

8. 石英晶体振荡器的主要特点是。

在串联型石英晶体振荡器中，石英晶体等效为，而在并联型石英晶体振荡器中，石英晶体等效为。

9. 对变压器反馈式振荡器，一般采用来判断是否满足起振的相位条件；而对三点式式振荡器，一般采用来判断是否满足起振的相位条件。

10. 对调幅和调频，属于频谱的线性搬移，属于频率的非线性变换。

12. RC文氏桥式振荡器由和两部份构成。

14. 产生调频波的方法有和两种。

15．小信号谐振放大电路集电极负载采用，主要是作用。

16．在调幅波中，能反映调制信号的是调幅波的。

17．在调频波中，用反映调制信号的变化规律；在调相波之中，用反映调制信号的变化规律。

18．丙类谐振功率放大器的导通角最佳值为。

19.三点式振荡器的相位平衡条件为，振幅平衡条件为。

20．放大电路直流通路和交流通路画法的要点是：画直流通路时，把视为开路；画交流通路时，把视为短路。

21．为了有效地实现基极调幅，调制器必须工作在状态，为了有效地实现集电极调幅，调制器必须工作在状态。

22．调幅的就是用信号去控制，使载波的随大小变化而变化。

23．小信号谐振放大器的主要特点是以作为放大器的交流负载，具有和功能。

24．为实现电信号的有效传输，无线电通信通常要进行调制。

常用的模拟调制方式可以分为、和三种。

25．无线电通信中，信号是以形式发射出去的。

练习试卷一、填空题1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压、__临界__、__过压__ 三种工作状态，它一般工作在___临界____ 状态。

2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。

3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。

4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。

试问Ma=__0.5__，Ucm=__4V__，输出总功率Pav=__0.009W_ 。

5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为__直接调频__和__间接调频___两大类。

6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后用___相位检波器___进行解调得到原调制信号。

二、选择题1. 频率在1.5—30MHz范围的短波主要依靠（ C ）方式传播。

A 沿地面传播B 沿空间直线传播C 依靠电离层传播2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（ B ）。

A 频率占据B 间歇振荡C 寄生振荡4. 集成模拟相乘器是（ B ）集成器件。

A 线性B 非线性C 功率5. 自动增益控制电路是（ A ）。

A AGCB AFC C APC三、分析题（共4题，共45分）1. 通信系统中为什么要采用调制技术。

（8分）答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。

采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道的复用，提高信道利用率。

2.晶体振荡电路如图1所示，若f1为L1C1的谐振频率，f2为L2C2的谐振频率，试分析电路能否产生自激振荡。

若能振荡，指出振荡频率与f!、f2之间的关系。

（12分）+V CC答：由图可见电路可构成并联型晶体振荡器。

XXXXX 大学试卷学年第 一 学期 课号 课程名称 高频电子电路 适用班级（或年级、专业） 信息与通信学院 考试时间 120 分钟 班级 学号 姓名一、单项选择题（从下列各题四个备选答案中选出一个正确答案。

答案选错或未选者，该题无分。

每小题2分，共16分）1、高频电子电路中常采用（ ）参数等效电路进行分析。

A 、XB 、YC 、ZD 、S2、随着级数的增加，多级单调谐放大器（各级的参数相同）的增益（ ），通频带（ ）。

A 、变大、变大B 、变大、变小C 、变小、变大D 、变小、变小3、假设丙类高频功放开始工作于临界工作状态，则：单独增大负载R （其他参数不变）时，功放将进入（ ）工作状态；单独增大集电极电源电压E C （其他参数不变）时，功放将进入（ ）工作状态。

A 、过压、欠压B 、过压、过压C 、欠压、欠压D 、欠压、过压4、振荡器是根据（ ）反馈原理来实现的，（ ）反馈振荡电路的波形相对较好。

A 、正、电感B 、正、电容C 、负、电感D 、负、电容5、设非线性元件的静态特性曲线用下列多项式来表示：i ＝a 0＋a 2u i 2＋a 5u i 4，加在该元件上的电压为：u i ＝2cosω1t ＋4cosω2t (v)，则电流i 中所包含的频谱成份中含有下述频率中的哪些频率成份。

（ ）A 、2ω1＋4ω2和4ω1＋2ω2B 、6ω1和6ω2C 、2ω1和2ω1＋2ω2D 、ω1和ω26、调幅（AM ）波总功率（ ）未调载波功率，载波分量功率（ ）未调载波功率。

A 、大于、小于 B 、大于、等于 C 、等于、等于 D 、等于、小于7、已知某已调波的频带宽度为B 1，若将调制信号频率F 和振幅均加大一倍，则该已调波的带宽变为B 2。

设B 2=nB 1，则对普通调幅波：n ＝（ ）；宽带调相（PM ）波（m p >10）：n ＝（ ）。

A 、2 2B 、2 4C 、4 2D 、 4 48、调制信号频率F 增大，则调频（FM ）波的最大频偏（ ），调相（PM ）波的最大频偏（ ）。
