ZYX45 隔绝式压缩氧气自救器说明书-乐清

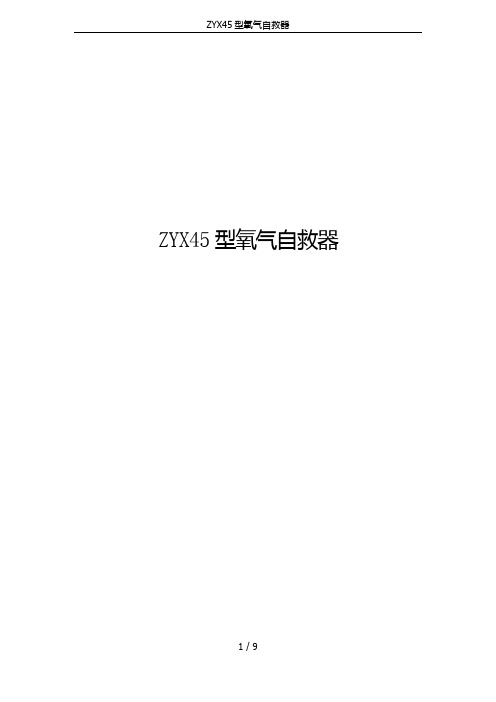

ZYX45型氧气自救器目录第一章．概述------------------------------------------------------------02 第二章．主要技术特性---------------------------------------------------03 第三章．结构特征与工作原理------------------------------------------03-05 第四章．产品的使用、操作------------------------------------------------06 第五章．注意事项---------------------------------------------------------06 第六章．保管、维护-------------------------------------------------------07 第七章．运输、贮存-------------------------------------------------------08第一章．概述1.产品特点：本产品是一种隔绝闭路循环式呼吸器，佩戴后人体呼吸系统与外界隔绝，可以防止各种有毒有害气体进入人体。

2.主要用途及适用范围：主要用途:本产品为随身携带式，主要在矿井或其它环境当空气发生有毒气体污染或缺氧窒息性灾害时，提供给现场人员及时佩戴，保护人员正常呼吸并逃离灾区。

本产品主要适用于以下环境：1、供煤矿井下作业人员在发生火灾，瓦斯爆炸或瓦斯突出等自然灾害时，以及救护队员在呼吸器发生故障时，安全撤出灾区使用。

2、供化工部门在有毒有害气体逸出时使用。

3、供在石油开采作业时，天然气或其他毒性气体大量突出是使用。

4、供高层建筑,在发生火灾时楼内人员佩戴逃生或待救时使用。

5、供其它部门在有毒有害气体或缺氧环境中使用及他救使用。

3.本产品执行中华人民共和国煤炭行业AQ1054-2008标准第二章．主要技术特性1.采用循环呼吸方式，呼出的气体通过清净罐中的CO2吸收剂，将CO2吸收，余下的氧气进入气囊通过口具吸入人体。

ZY—45型隔绝式压缩氧自救器型隔绝式压缩氧自救器用途:ZY—45型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置，主要用于煤矿井下发生爆炸、火灾、突出、冒顶堵人等各种事故时，现场人员配带用逃生互救，也可用于救护队抢救伤员时给他们配拥及于救护队员做备用呼吸器使用。

二、主要技术参数：1、使用时间：做工量54.8W时45min2、氧气瓶充填压力：20MPa3、氧气瓶储氧：≥80L4、.供气方式:20-3MPa定量供气≥1.2L/min20-5MPa 手动供气 >60L/min 安全阀开启压力：≤1MPa6、自动排气压力： 150p a-300Pa7、CO2吸收剂：≥43 0g8、气囊容积： >4L9、产品质量（包括CO2吸收剂剂氧气） 2.3Kg10、外形尺寸： 17 0*95*210三、结构ZY—45(原ZY45Y)型压缩氧自救器主要有鼻夹、口具、气囊、清净罐、清净罐底盖、排气阀、供氧接头、氧气瓶、减压器、安全阀、手动供气阀、开关主体、气瓶开关把手、压力表、安全瓶、呼吸阀组成。

四、工作原理1、供气原理：转动开关把手，打瓶阀，氧气瓶中的高压氧气就通过开关流入减压器和供气阀，这时减压器将以>1.2L/min的流量向气囊供气，如果定量供养不能满足人体需要时，可短时间按动手动补给板，以>60L/min的流量向气囊供气。

2、呼吸原理：使用时，人体咬住口具，加上鼻夹，人体就和自救器组成“人—机”呼吸系统。

呼吸时，气流通过呼吸阀经气囊进入清净罐，其中的CO2与清净罐中的CO2吸收剂发生化学反应，而被吸收。

余下的O2进入外气囊。

吸气时，通过吸气阀进入人体就完成了整个呼吸循环过程。

在整个佩用过程手，人的鼻孔被鼻夹夹住，通过“人口——口具”的呼吸连接，完全用嘴进行呼吸。

“人——机”呼吸系统与外界完全隔绝，有效的防止了甲烷瓦斯等有害气体进入人体。

五、使用方法：1、将自救器从佩戴时的腰部侧面移到人体正前面。

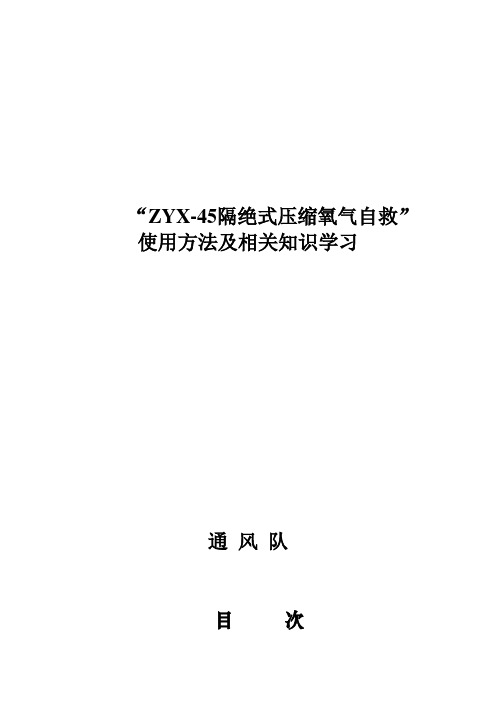

“ZYX-45隔绝式压缩氧气自救”使用方法及相关知识学习通风队目次一、产品主要用途 (2)二、产品执行标准及型号含义 (2)三、主要技术参数 (2)四、自救器结构原理 (3)五、工作原理 (4)六、维护和保养 (4)七、注意事项 (5)八、佩戴方法 (5)一、产品主要用途1、主要用途及适用范围ZYX45隔绝式压缩氧气自救器主要用于煤矿或环境空气发生有毒气体污染及缺氧窒息性灾害时，现场人员迅速佩戴，保护人正常呼吸逃离灾区；煤矿井下作业人员在发生瓦斯突出、火灾爆炸等灾害事故时以及救护人员在呼吸器发生故障时迅速撤离灾区使用；化工部门在对设备进行简单维护以及有毒有害气体逸出时使用；石油开采作业时，天然气及其它毒性气体大量突出时使用；装备在现代化高层建筑中，当发生火灾时，供遇难人员佩戴逃生和待救时使用；其它部门在有毒有害气体或缺氧环境中使用。

2、产品特点产品是以高压容器充填压缩氧气作为气源的再生隔绝式自救器。

人体呼吸系统与外界空气隔绝,可以防止各种有毒有害气体进入人体。

采用循环呼吸和三种供氧方式，大大提高了呼吸保护的安全可靠性,具有重量轻、体积小、吸气温度低、携带方便等特点。

3、使用环境条件——大气压力：70 ～125 KPa——相对湿度：0 ～ 98 %（25℃）——环境温度：- 10 ～ 40 ℃二、产品执行标准及型号含义1、产品执行标准本产品执行AQ1054-2008标准；产品所用氧气瓶执行GB5099—94标准；氧气符合GB8982—2009的要求；二氧化碳吸收剂执行MT454—2008标准；压力表符合GB/T1226--2001标准。

2、产品型号及其含义Z Y X 45额定防护时间（45min）循环式压缩氧气自救器三、主要技术参数1、有效防护时间：45min2、氧气瓶容积：≥0.4L3、气瓶充填压力：20MPa4、储氧量：≥80L5、供氧方式：定量供氧：≥1.2L/min ；手动补氧：≥60L/min ；自动补氧：≥60L/min6、自动排气压力：150～300 Pa7、质量:约等于2.3kg8、外型尺寸：225×180×100(mm)四、自救器结构原理1.底盖；2. 挂钩；3. 清净罐；4. 氧气瓶；5. 减压阀；6. 气囊；7.呼气软管；8. 呼吸阀；9. 支架；10. 补气压板；11. 手轮开关；12.压力表；13.上盖；14.排气阀；15.鼻夹；16.口具图1 隔绝式压缩氧气自救器保护系统结构1、自救器主要由高压系统、呼吸系统及CO2过滤系统组成。

ZYX45隔绝式压缩氧气自救器使用说明
（图一）将佩戴的自救器移至身体的正前面 (图二)拉开自救器自救器封口带并取下上盖
(图三)展开气囊，注意气囊不能扭折。

(图四)把口具放入口中，口具片应放在唇和下齿之
间，牙齿紧紧咬住牙垫，紧闭嘴唇，使之具有可靠的气
密性。

(图五)逆时针转动氧气开关手轮， （图六)把鼻夹弹簧扳开，将鼻垫准确的夹 打开氧气瓶开关（必须完全打开）， 住鼻孔，用嘴呼吸。

使用时如果看见气囊 用手指按动补气压板，使气囊迅速 在呼完气后仍不太鼓或吸气有憋气感时，
鼓起。

应及时用手指按动补气压板向气囊补气，直到气囊鼓
起；也可用力吸气，气囊吸瘪后，补气压板压迫补气杆，也会自
动补气。

(图七)撤离灾区。

Zyx45隔绝式压缩氧自救器使用方法
z－自救器y－氧气 x-循环式45－使用45分钟一．使用的方法
（1）、将自救器从佩带时的腰部移到身体的正前面。

（2）、用手解开上、下外壳了两边的挂钩，将上壳提起，使它与下壳脱离。

完成自救器的启封。

（3）、将口具放在嘴唇与牙齿之间，牙齿紧紧咬住口具牙垫，使人体口腔与口具之间的气密。

（4）、打开氧气瓶，按动补气压板，气囊鼓起后，停止手动补气，迅速掰开弹簧，用鼻夹夹住鼻子的两侧，用嘴通过口具呼
吸。

（5）、如定量供气不足时，可以按动补气压板，气囊鼓起后，停止手动补气，不能长时间按压手动补气。

（30秒钟完成）二．考核方法和内容（10）
1）会正确使用和佩带自救器，不会佩带该项无分。

2）对各部件名称应知应会，操作程序错或颠到；每人次扣1分。

颠到程序扣2分，少做程序扣2分。

3）在30秒钟内完成，程序完成计10分，超时扣3分。

三．考核组
××××××××××××
使用方法
⑴、将自救器背在肩上或挂在皮带上
⑵、打开上外壳。

⑶、拉出并整理好气囊。

⑷、将口具放入口中，口具片放在唇齿之间，牙齿咬住牙垫，紧闭嘴唇。

⑸、反时针打开氧气瓶开关。

⑹、用拇指按动补气压板，至氧气冲满气囊。

⑺、气囊鼓起时，马上用鼻夹将鼻子夹住。

⑻、调整呼吸频率，迅速撤离灾区。

ZY45型隔绝式压缩氧自救器一、主要用途及适用范围:1、体积小、重量轻。

主要在矿井环境发生有毒气体污染或缺氧窒息性灾害时，供现场人员及时佩戴，保护人员正常呼吸并逃离灾区。

2、供煤矿井下作业人员发生火灾、瓦斯爆炸或瓦斯突出等自然灾害时，以及救护队员在氧气呼吸器发生故障时安全撤出灾区使用。

二、主要技术特性和参数:1、采用循环呼吸，呼出的二氧化碳气体经氢氧化钙吸收，吸收后的气体和减压器供给的氧气进入气囊，通过口具吸入人体。

2、具有三路供氧方式:定量供氧、自动补给供氧和手动补给供氧。

3、采用先进的减压原理，性能稳定。

4、中等劳动强度下使用时间:45min5、供氧量:定量供氧量,1.2L/min;自补供氧量,60 L/min;手补供氧量,60L/min6、氧气瓶容积:0.4L 额定压力:20MPa 储气量:,80L7、自动排气压力:150—300Pa8、重量:2.1KG三、主要部件及名称:自救器主要由高压系统、呼吸系统及二氧化碳过滤系统组成高压系统:氧气瓶及开关、减压器和压力表呼吸系统:口具、鼻夹、呼吸软管、气囊、排气阀和呼吸阀过滤系统:清净罐内装有二氧化碳吸收剂(氢氧化钙)形成过滤系统。

四、工作原理:打开氧气瓶开关，减压后的氧气以1.2 L/min的流量进入气囊。

使用手动补给供氧时，按压补气压板，氧气以60 L/min的流量进入气囊，停止按压手补停止。

当呼吸系统为负压时，补气压板收缩，压迫补气杆打开供氧机构，氧气以60L/min的流量进入气囊，进行自补。

当气囊鼓起时，自补停止。

吸气时，氧气从气囊、吸气阀、口具进入人体，呼气时气体经呼气阀、呼气软管进入清净罐，人体呼出的二氧化碳气体被吸收后，余下的氧气进入气囊，与减压器输出的氧气混合，完成人的呼吸循环。

如果呼吸系统内气压超过一定值，气体将从排气阀排出。

五、使用操作:1、将自救器移到身体前方2、拉开挂钩取下上盖，展开气囊3、把口具放在唇齿之间咬住，并紧闭嘴唇4、打开氧气瓶开关，压住手补压板向气囊手动补气。

Z Y X45隔绝式压缩氧
气自救器使用方法-CAL-FENGHAI.-(YICAI)-Company One1
ZYX45隔绝式压缩氧气自救器使用方法
一、使用方法
1、将自救器移到前面。

2、扳开挂钩取下上盖，展开气囊。

3、取下口具塞，把口具放入唇齿之间，咬住牙垫紧闭嘴唇。

4、打开气瓶开关，然后按动补气压板。

气囊迅速鼓起。

5、将鼻夹弹簧拉开，用鼻夹垫夹住鼻子，用口呼吸，迅速撤离灾区。

二、使用注意事项
1、使用时保持沉着，在呼气和吸气时都要慢而深（即深呼吸）。

在后期，吸气温度略有上升属正常现象。

2、如见气囊在呼气时不太鼓或吸气时有点憋，应按动补气压板向气囊补气。

三、保养、维护
1、每天要检查自救器外部有无损伤，观察压力表的示值不得低于18Mpa。

如低于18Mpa应及时补气，如果压力下降快应送专业人员检修。

2、清净罐装有二氧化碳吸收剂，二氧化碳吸收剂有效期为二年。

二年后必须更换二氧化碳吸收剂。

3、自救器每次使用后，应送专业人员对口具、气囊进行清洗、消毒、晾干，重新对氧气瓶充气，更换二氧化碳吸收剂，组装好，检查合格后，可以使用。

四、运输、贮存
1、运输时不能和油类、腐蚀性化学药品混装，并要求有防日晒和防雨措施。

2、产品贮存在通风良好库房内。

距热源不得少于1m, 库内温度在5~40℃，不能与油类、腐蚀性药剂、气体、蒸汽等混放。

注明：二氧化碳吸收剂，氢氧化钙符合MT454的规定。

ZYX系列隔绝式压缩氧气自救器产品使用说明书1 概述1.1产品特点本产品是以高压容器充填压缩氧气作为氧气源的再生隔绝式自救器，人体呼吸系统内部与外界隔绝，可以防止外界各种有毒有害气体进入人体，能满足遇险人员逃生时使用。

具有性能可靠、稳定，重量轻、体积小、携带方便等特点。

1.2主要用途及适用范围本产品主要在矿井或其他环境空气发生有毒气体污染及缺氧窒息性灾害时，现场人员及时佩戴，保护人员正常呼吸并逃离灾区。

1.3使用环境条件：大气压力70—125kpa；相对湿度0—100%；湿度-10—40℃1.4本产品执行AQ 1054-2008标准2 结构特征与工作原理2.1 产品型号：Z————自救器Y————压缩氧X————循环式45（30或60）————额定防护时间45min（30或60）2.2产品结构自救器主要有高压系统、呼吸系统及二氧化碳过滤系统组成;高压系统：氧气瓶、氧气瓶开关、减压器和压力表等。

呼吸系统：口具、鼻夹、呼吸软管、气囊、排气阀和呼吸阀组成。

过滤系统：清净罐内装入定量符合标准的二氧化碳吸收剂组成。

平时所有系统装置在上盖与下壳中，通过上盖的观察窗可以清楚看到氧气瓶的压力值，下壳上有皮带环和背带，使用者可携带在矿工皮带上或斜跨在肩膀上。

2.3工作原理吸气时氧气从气囊13、呼吸阀15、口具16进入人体。

呼气时气体经过呼吸阀15，呼气管14进入清净罐20内装的吸收剂吸收，余下的氧气进入气囊。

如此往复完成人的呼吸循环。

人体呼吸与外界大气完全隔绝。

如果呼吸系统内的气压超过一定值，气体将从排气阀12排出3技术特性3.1三种供养方式（定量、自动、手动供养），有效提高呼吸呼吸保护的安全可靠性。

3.2防护时间：功率22W（中等劳动强度）45min（ZYX45型），30min（ZYX30型），60min（ZYX60型）3.3氧气瓶：储气量≥８０Ｌ（ＺＹＸ４５型），≥６０Ｌ（ＺＹＸ型），≥１００Ｌ（ＺＹＸ６０型），额定压力：２０ＭＰａ3.4供养方式：定量供养：≥1.2L/min，自（手）动供养：≥60L/min 3.5自动排气压力：150—300Pa4尺寸、重量外形尺寸：225mm*190mm*95mm（ZYX45型、ZYX60型），170mm*180mm*93mm（ZYX45型）携带重量：1.95kg（ZYX45型），2.3kg（ZYX60型），1.6kg（ZYX30型）5使用、操作5.1平时将自救器斜跨于肩上，应避免强烈冲击，严禁任意打开上盖或当坐垫。

ZY45型隔绝式压缩氧自救器使用说明
一、使用、操作
1、将自救器自佩带位置迅速移至前方。

2、捏紧挂钩两侧，切断封口带卡头，拉开挂扣，丢掉上壳。

3、展开气囊，取下口具塞。

4、将口具放在唇齿之间，牙齿咬住牙垫，紧闭嘴唇。

5、逆时针打开气瓶阀门旋钮。

6、用拇指按动补气压板。

7、气囊鼓起时迅速把鼻夹掰开，用鼻夹垫夹住鼻翼。

8、调整呼吸，迅速撤离现场。

二、注意事项
1、自救器使用前认真阅读说明书，并按要求正确操作；
2、携带自救器下井前，观察压力表示值不得低于18MPa；
3、不得无故开起自救器，不得将自救器倒置、磕碰及坐压；
4、使用者应预先进行试用培训，以便在使用过程中较快、准确无误地操作；
5、使用时保持沉着，慢速深呼吸，气囊应尽量拉展，以免气囊内的呼气软管打折，使呼气阻力增加。

在使用的中后期，清静罐的温度略有上升是正常的，不必紧张；
6、如果出现气囊鼓起，自动补气仍不停止，为节约用
气，可关闭开关旋钮，待气囊氧气消耗一半后再打开开关旋钮；
7、使用过程中，应特别注意防止利器刺伤划伤气囊；
8、在气囊有气时，不要挤压气囊和补气压板；
9、在未到达安全地点时，不要摘下自救器；
10、非专业人员严禁拆解或修理自救器。
