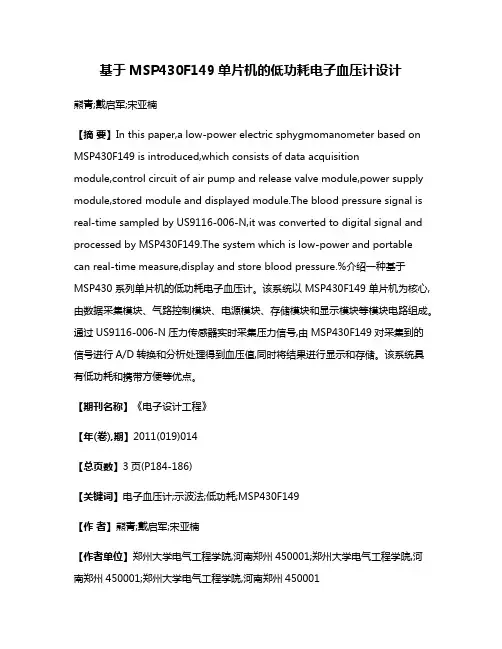

基于MSP430F149单片机的低功耗电子血压计设计熊青;戴启军;宋亚楠【摘要】In this paper,a low-power electric sphygmomanometer based on MSP430F149 is introduced,which consists of data acquisitionmodule,control circuit of air pump and release valve module,power supply module,stored module and displayed module.The blood pressure signal is real-time sampled by US9116-006-N,it was converted to digital signal and processed by MSP430F149.The system which is low-power and portable can real-time measure,display and store blood pressure.%介绍一种基于MSP430系列单片机的低功耗电子血压计。
该系统以MSP430F149单片机为核心,由数据采集模块、气路控制模块、电源模块、存储模块和显示模块等模块电路组成。
通过US9116-006-N压力传感器实时采集压力信号,由MSP430F149对采集到的信号进行A/D转换和分析处理得到血压值,同时将结果进行显示和存储。
该系统具有低功耗和携带方便等优点。
【期刊名称】《电子设计工程》【年(卷),期】2011(019)014【总页数】3页(P184-186)【关键词】电子血压计;示波法;低功耗;MSP430F149【作者】熊青;戴启军;宋亚楠【作者单位】郑州大学电气工程学院,河南郑州450001;郑州大学电气工程学院,河南郑州450001;郑州大学电气工程学院,河南郑州450001【正文语种】中文【中图分类】TP216血压是人体健康的重要指标之一，它能反映人体心脏和血管的功能状况。

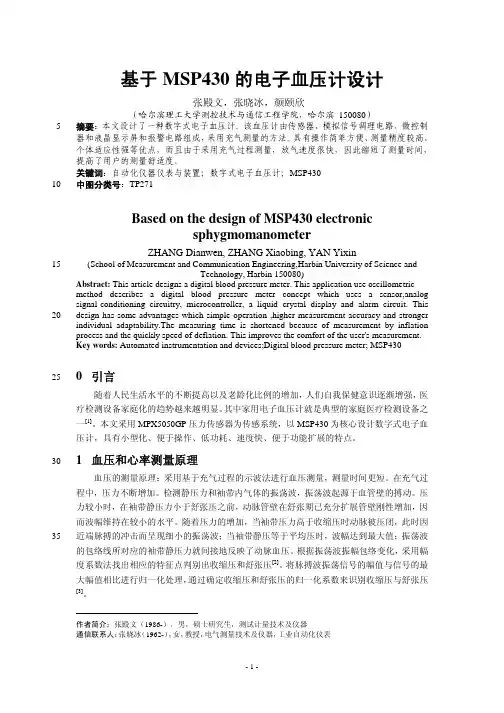

基于MSP430的电子血压计设计张殿文，张晓冰，颜颐欣作者简介：张殿文（1986-），男，硕士研究生，测试计量技术及仪器通信联系人：张晓冰（1962-），女，教授，电气测量技术及仪器，工业自动化仪表（哈尔滨理工大学测控技术与通信工程学院，哈尔滨 150080） 摘要：本文设计了一种数字式电子血压计。
该血压计由传感器、模拟信号调理电路、微控制5 器和液晶显示屏和报警电路组成，采用充气测量的方法。
具有操作简单方便、测量精度较高、个体适应性强等优点，而且由于采用充气过程测量，放气速度很快，因此缩短了测量时间，提高了用户的测量舒适度。
关键词：自动化仪器仪表与装置；数字式电子血压计；MSP430中图分类号：TP27110Based on the design of MSP430 electronicsphygmomanometerZHANG Dianwen, ZHANG Xiaobing, YAN Yixin(School of Measurement and Communication Engineering,Harbin University of Science and15 Technology, Harbin 150080)Abstract: This article designs a digital blood pressure meter. This application use oscillometric method describes a digital blood pressure meter concept which uses a sensor,analog signal-conditioning circuitry, microcontroller, a liquid crystal display and alarm circuit. This design has some advantages which simple operation ,higher measurement accuracy and stronger 20individual adaptability.The measuring time is shortened because of measurement by inflation process and the quickly speed of deflation. This improves the comfort of the user's measurement. Key words: Automated instrumentation and devices;Digital blood pressure meter; MSP430 0 引言25 随着人民生活水平的不断提高以及老龄化比例的增加，人们自我保健意识逐渐增强，医疗检测设备家庭化的趋势越来越明显。

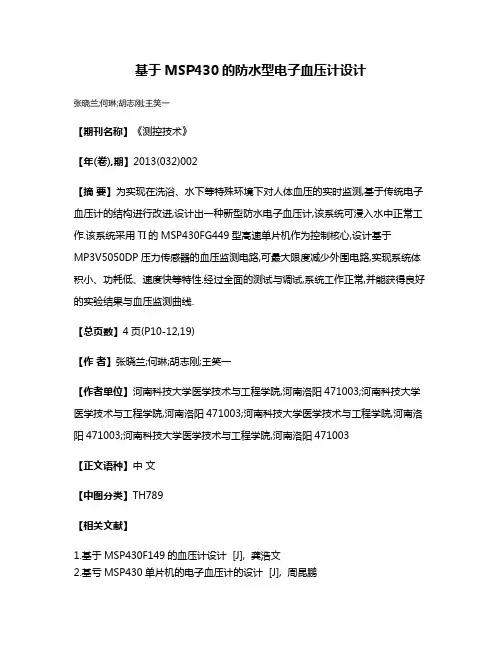

基于MSP430的防水型电子血压计设计
张晓兰;何琳;胡志刚;王笑一
【期刊名称】《测控技术》
【年(卷),期】2013(032)002
【摘要】为实现在洗浴、水下等特殊环境下对人体血压的实时监测,基于传统电子血压计的结构进行改进,设计出一种新型防水电子血压计,该系统可浸入水中正常工作.该系统采用TI的MSP430FG449型高速单片机作为控制核心,设计基于
MP3V5050DP压力传感器的血压监测电路,可最大限度减少外围电路,实现系统体积小、功耗低、速度快等特性.经过全面的测试与调试,系统工作正常,并能获得良好的实验结果与血压监测曲线.
【总页数】4页(P10-12,19)
【作者】张晓兰;何琳;胡志刚;王笑一
【作者单位】河南科技大学医学技术与工程学院,河南洛阳471003;河南科技大学医学技术与工程学院,河南洛阳471003;河南科技大学医学技术与工程学院,河南洛阳471003;河南科技大学医学技术与工程学院,河南洛阳471003
【正文语种】中文
【中图分类】TH789
【相关文献】
1.基于MSP430F149的血压计设计 [J], 龚浩文

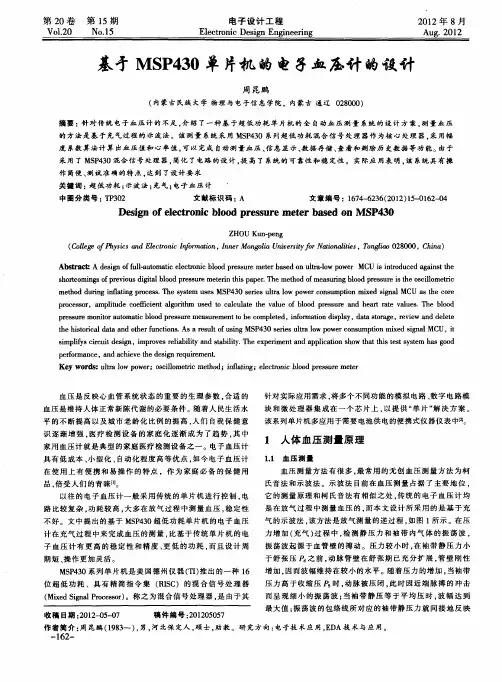

2.基亏MSP430单片机的电子血压计的设计 [J], 周昆鹏
3.基于MSP430F149单片机的低功耗电子血压计设计 [J], 熊青;戴启军;宋亚楠
4.基于MSP430F449的电子血压计设计 [J], 崔海朋
5.基于MSP430的智能电子血压计设计 [J], 侯功;邓辉
因版权原因，仅展示原文概要，查看原文内容请购买。
基于MSP430F149单片机的电子血压计设计测量血压的传统仪器是机械式水银血压计，血压计近几年才在市场上浮现。
电子血压计与传统血压计相比，虽然操作容易、用法便利，但精确性、稳定性往往不太抱负。
本设计力求精确、稳定，以适用于老年人或病人随时监测自己血压状况及临床医学检测。
2 系统的硬件设计本设计采纳Motorola公司的MPX53GC硅压式和TI公司F149为主要器件，构成电子血压计，系统构成1。
系统由、传感器、液晶、操作面板、充放气控制、气泵和蔼阀、蜂鸣器、存贮器、电源等部分构成。
2.1 微处理器的挑选单片机是囫囵系统的大脑，它不仅要对系统进行监控、对数据举行运算处理，而月.要通过对测量结果的判定调节硬件的参数;使系统能够自动调整在最佳的工作状态，具有一定的智能性。
按照系统的设计要求，选用TI公司的MSP430F1 49单片机。
MSP430内嵌12，它是12位的A/D模数转换器，具有高速、通用的特点。
ADC12可对8个外部模拟信号之一或4个内部之一作转换。
ADC12具有通用的采样/保持电路，给用户提供了采样时序的各种挑选。
MSP430F149单片机则能很好满足系统设计的要求。
2.2 传感器电路设计MPX53GC是Motorola X型传感器，该类传感器价格低廉、线性优良、噪声小、响应快速，并且在恒流源供电的状况下具有温度白补偿挣陛。
传感器电路的组成2所示，的输出信号先经过滤波电路，然后举行放大，同时单片机 MSP430F149将产生1：10脉宽控制锯齿波发生器，产生锯齿波与经过处理的压力信号相比较，将电平信号转换为脉宽信号。
单片机MSP430F149测量脉宽，然后经过相应的运算处理转换为收缩压(SP)、舒张压(DP)、平均压(MP) 。
2.3 滤波电路设计在血压测量过程中，因为传感器MPX53GC输出的信号极其微弱，而且混有高频噪声，假如电路设计不合理，微弱的信号就会被噪声沉没。
因此在每一级放大电路中，都应有相应的噪声滤除或抑制电路，此外要尽量的消退分布与分布的耦合，在须要处举行屏蔽。

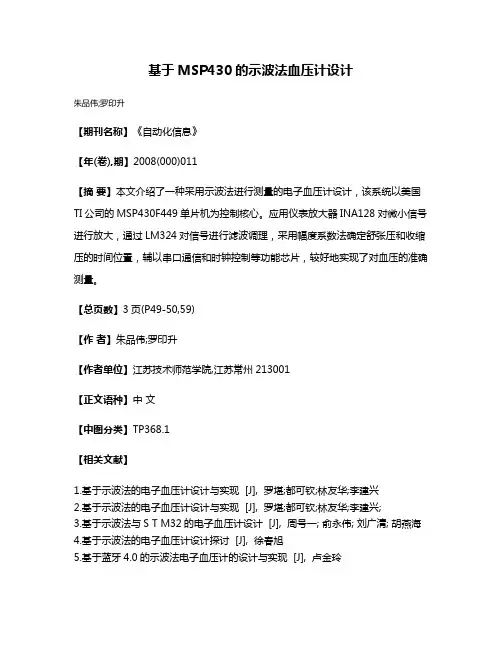

基于MSP430的示波法血压计设计
朱品伟;罗印升
【期刊名称】《自动化信息》
【年(卷),期】2008(000)011
【摘要】本文介绍了一种采用示波法进行测量的电子血压计设计，该系统以美国TI公司的MSP430F449单片机为控制核心。
应用仪表放大器INA128对微小信号进行放大，通过LM324对信号进行滤波调理，采用幅度系数法确定舒张压和收缩压的时间位置，辅以串口通信和时钟控制等功能芯片，较好地实现了对血压的准确测量。
【总页数】3页(P49-50,59)
【作者】朱品伟;罗印升
【作者单位】江苏技术师范学院,江苏常州213001
【正文语种】中文
【中图分类】TP368.1
【相关文献】
1.基于示波法的电子血压计设计与实现 [J], 罗堪;都可钦;林友华;李建兴
2.基于示波法的电子血压计设计与实现 [J], 罗堪;都可钦;林友华;李建兴;
3.基于示波法与S T M32的电子血压计设计 [J], 周号一; 俞永伟; 刘广清; 胡燕海
4.基于示波法的电子血压计设计探讨 [J], 徐春旭
5.基于蓝牙4.0的示波法电子血压计的设计与实现 [J], 卢金玲
因版权原因，仅展示原文概要，查看原文内容请购买。

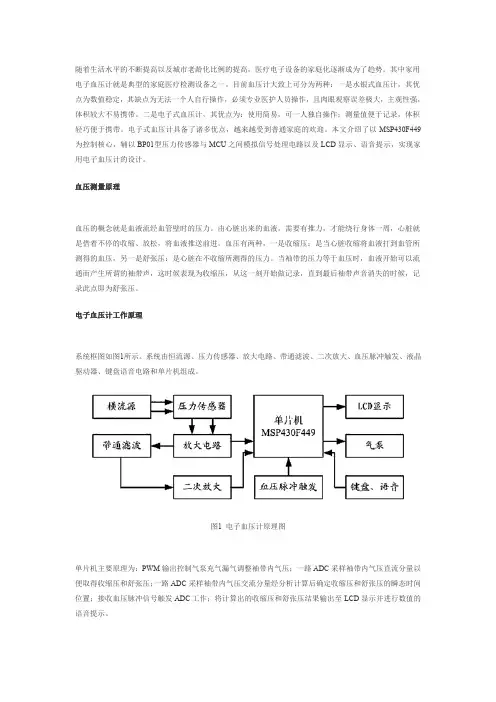

随着生活水平的不断提高以及城市老龄化比例的提高，医疗电子设备的家庭化逐渐成为了趋势。
其中家用电子血压计就是典型的家庭医疗检测设备之一。
目前血压计大致上可分为两种：一是水银式血压计，其优点为数值稳定，其缺点为无法一个人自行操作，必须专业医护人员操作，且肉眼观察误差极大，主观性强，体积较大不易携带。
二是电子式血压计，其优点为：使用简易，可一人独自操作；测量值便于记录，体积轻巧便于携带。
电子式血压计具备了诸多优点，越来越受到普通家庭的欢迎。
本文介绍了以MSP430F449为控制核心，辅以BP01型压力传感器与MCU之间模拟信号处理电路以及LCD显示、语音提示，实现家用电子血压计的设计。
血压测量原理血压的概念就是血液流经血管壁时的压力。
由心脏出来的血液，需要有推力，才能绕行身体一周，心脏就是借着不停的收缩、放松，将血液推送前进。
血压有两种，一是收缩压：是当心脏收缩将血液打到血管所测得的血压，另一是舒张压：是心脏在不收缩所测得的压力。
当袖带的压力等于血压时，血液开始可以流通而产生所谓的袖带声，这时候表现为收缩压，从这一刻开始做记录，直到最后袖带声音消失的时候，记录此点即为舒张压。
电子血压计工作原理系统框图如图1所示。
系统由恒流源、压力传感器、放大电路、带通滤波、二次放大、血压脉冲触发、液晶驱动器、键盘语音电路和单片机组成。
图1电子血压计原理图单片机主要原理为：PWM输出控制气泵充气漏气调整袖带内气压；一路ADC采样袖带内气压直流分量以便取得收缩压和舒张压；一路ADC采样袖带内气压交流分量经分析计算后确定收缩压和舒张压的瞬态时间位置；接收血压脉冲信号触发ADC工作；将计算出的收缩压和舒张压结果输出至LCD显示并进行数值的语音提示。
硬件设计1MSP430FF449D单片机主控电路本系统主控电路如图2所示，主要由MSP430F449芯片、JTAG接口电路、时钟发生电路、时钟输出电路、复位电路、PWM波输出电路、供电电路等组成。
随着生活水平的不断提高以及城市老龄化比例的提高，医疗电子设备的家庭化逐渐成为了趋势。
其中家用电子血压计就是典型的家庭医疗检测设备之一。
目前血压计大致上可分为两种：一是水银式血压计，其优点为数值稳定，其缺点为无法一个人自行操作，必须专业医护人员操作，且肉眼观察误差极大，主观性强，体积较大不易携带。
二是电子式血压计，其优点为：使用简易，可一人独自操作；测量值便于记录，体积轻巧便于携带。
电子式血压计具备了诸多优点，越来越受到普通家庭的欢迎。
本文介绍了以MSP430F449为控制核心，辅以BP01型压力传感器与MCU之间模拟信号处理电路以及LCD显示、语音提示，实现家用电子血压计的设计。
血压测量原理
血压的概念就是血液流经血管壁时的压力。
由心脏出来的血液，需要有推力，才能绕行身体一周，心脏就是借着不停的收缩、放松，将血液推送前进。
血压有两种，一是收缩压：是当心脏收缩将血液打到血管所测得的血压，另一是舒张压：是心脏在不收缩所测得的压力。
当袖带的压力等于血压时，血液开始可以流通而产生所谓的袖带声，这时候表现为收缩压，从这一刻开始做记录，直到最后袖带声音消失的时候，记录此点即为舒张压。
电子血压计工作原理
系统框图如图1所示。
系统由恒流源、压力传感器、放大电路、带通滤波、二次放大、血压脉冲触发、液晶驱动器、键盘语音电路和单片机组成。
图1电子血压计原理图
单片机主要原理为：PWM输出控制气泵充气漏气调整袖带内气压；一路ADC采样袖带内气压直流分量以便取得收缩压和舒张压；一路ADC采样袖带内气压交流分量经分析计算后确定收缩压和舒张压的瞬态时间位置；接收血压脉冲信号触发ADC工作；将计算出的收缩压和舒张压结果输出至LCD显示并进行数值的语音提示。
硬件设计
1MSP430FF449D单片机主控电路
本系统主控电路如图2所示，主要由MSP430F449芯片、JTAG接口电路、时钟发生电路、时钟输出电路、复位电路、PWM波输出电路、供电电路等组成。
其中JTAG用于下载和调试程序，PWM波输出电路用于控制气泵。
当测量血压时，先充气至200mmHg高，再慢慢以每秒约下降5mmHg的速度放气。
实现自动测量血压。
图2电子血压计主控电路
2血压传感电路
如图3所示，本电路采用BP01型压力传感器和运放MAX4472。
BP01型压力传感器是为检测血压而专门设计的，主要用于便携式电子血压计。
它采用精密厚膜陶瓷芯片和尼龙塑料封装，具有高线性、低噪声和外界应力小的特点；采用内部标定和温度补偿方式，提高了测量精度、稳定性和重复性，在全量程范围内，
精度为±1%、零点失调不大于±300μV。
MAX4472是MAXIM公司的一款集成了四个运算放大器的低功耗放大芯片。
本系统中内部集成运放A接恒流源，为压力传感器提供恒定的电流，运放B和运放C，运放D组成差分输入、单端输出放大电路，直接输入ADC0监视血压直流分量。
图3血压传感电路
3滤波和放大电路
如图4所示，电路由滤波和放大两部分组成。
其中MAX267是MAXIM公司出产的一个集成滤波器，可以构成低通、带通、高通、等多种方式，使用灵活，性能远远优于采用集成运放组成的滤波电路。
图4滤波和放大电路
MAX4471是MAXIM公司的一款低功耗的放大器。
MAX9028是MAXIM公司的一个低功耗的比较器。
滤
波电路采用MAX267构成带通滤波器（允许0.8～38Hz的信号通过），滤掉信号中的直流成分和电源以及皮肤与袖带摩擦的高频噪声和工频干扰，然后经过MAX4471进行进一步放大，得到单片机匹配的电压信号，进入ADC2，监视血压的交流分量。
同时该信号通过低功耗比较器MAX9028转换成脉冲信号，触发ADC1工作。
4日历时钟和存储电路
如图5所示，由EEPROM24C256和日历时钟芯片PCF8563组成。
24C256是一款低电压、串行接口，容量为256K的存储器，用于存储测量的血压值。
PCF8563是PHILIPS公司推出的一款工业级内含I2C总线的具有极低功耗的多功能时钟/日历芯片。
用于提供测量血压时的时间和日期，以便于以后进行查询使用。
方便于使用者对自己一段时间的血压有个清晰的记忆。
实用性强，克服了一些电子血压计的不足。
图5日历时钟和存储电路原理图
5键盘和显示电路
如图6所示，由键盘电路和液晶显示电路两部分组成。
液晶显示电路采用ZJM12864BSBD，这是一款低功
耗的点阵图形式LCD，显示格式为128点(列)×64点(行)，具有多功能指令，很容易与MPU相连。
其中键盘电路采用独立式按键，有7个按键，分别为测量、mmHg/kPa转换、记忆、设置、上翻、下翻、删除。
可以进行日历时钟的设置，进行报警参数的设置，进行血压的测量值的存取和删除等功能。
LCD可以显示收缩压，舒张压，当前的时间和日历；在查询状态时可以实现以往测量血压的日期、时间、测量值，同时可以通过软件编程实现历史数据的图形化显示（例如画出血压波动曲线），方便直观。
图6键盘和显示电路
6语音报压和报警电路
本电路如图7所示，主要由集成语音芯片ISD2560组成。
ISD2560是Winbond公司生产的一款具有较强功能的语音录放芯片，是一种永久记忆型语音录放电路，录音时间为60s，可重复录放10万次。
该芯片采用多电平直接模拟量存储专利技术，能够非常真实、自然地再现语音。
通过事先录制好的声音，实现血压测量值的自动声音提示，如果血压高出正常血压的上下限值，还会发挥报警，提醒使用者就医。
图7语音报血压，报警电路
4结语
电子血压计具有小型化、低功耗、智能化程度高的优点，在使用上有便携和易操作的特点，从而呈现出家用化的趋势。
本文给出了完整的携带式电子血压计硬件设计方案，并基于MSP430F449为控制核心辅以压力传感器和外围的模拟电路以及LCD驱动芯片实现了电子血压计的设计。
此设计用的芯片大部分都是低功耗的芯片，便于使用电池供电。
同时设计实现了人性化，智能化的要求，就像一个家庭护士，对与高血压患者以及中老年人来说十分方便，可以转化为实际产品，故有较高的实用价值。
