S6智能型多合一空气质量检测仪说明书---副本

多参数空气质量检测仪安全操作及保养规程1. 引言多参数空气质量检测仪是一种用于检测室内和室外空气中各种污染物的工具。

它可以帮助我们了解环境中的空气质量，并采取适当的措施来改善和保护我们的健康。

本文档旨在提供多参数空气质量检测仪的安全操作指南和保养规程，以确保用户的安全和设备的正常使用。

2. 安全操作指南2.1 设备准备在使用多参数空气质量检测仪之前，请确保以下事项已经完成： - 仔细阅读并理解设备的用户手册和操作指南。

- 确保设备处于安全的工作环境中，远离水源、火源和易燃物品。

- 检查设备的电源线、传感器和接口，确保没有损坏或松动的部件。

- 检查设备的电源，确保电源正常并处于可用状态。

- 确保设备的软件和固件已经更新到最新版本。

2.2 操作步骤按照以下步骤操作多参数空气质量检测仪： 1. 打开设备电源，并等待设备启动完成。

2. 根据设备的用户界面或菜单选项，选择相应的测试项目和参数。

3. 当设备提示准备就绪时，将设备放置在要测试的空气区域中，并等待设备完成检测。

4. 检测完成后，记录并分析检测结果。

5. 关闭设备电源，并将设备放置在安全、干燥的地方。

2.3 安全注意事项在操作多参数空气质量检测仪时，请注意以下事项： - 不要将设备暴露在严重的污染环境中，以免对设备造成损害。

- 在操作设备时，避免接触设备的传感器和接口部分，以免损坏设备或导致测量结果不准确。

- 不要将设备用于其它用途或超出其设计规范的范围。

- 在设备操作过程中，注意观察设备的工作状态，如果发现异常情况（如异常声音、异常热量等），应立即停止使用，并联系售后服务人员。

- 遵守设备的操作规程和安全提示，不要随意改动设备设定参数或进行未经授权的维修。

- 在操作设备前，请确保设备没有明显损坏或松动的零部件，以免造成设备故障或安全事故。

3. 设备保养规程3.1 日常保养为了确保多参数空气质量检测仪的正常工作和长期可靠性，建议进行以下日常保养： - 定期清洁设备外壳，使用干净的软布擦拭，避免使用含有酸性或碱性成分的清洁剂。

四合一气体检测仪 使用说明1.产品技术参数一、使用前须知本仪器是一款便携式多气体检测仪，它能同时连续检测4种气体：O ，L EL（可燃气体），CO，H S。

每种气体浓度读数都会显示在液22晶显示屏上。

仪器提供用户可自行设置的低浓度/高浓度报警，及STEL/TWA报警功能。

当检测结果超出预先设置的报警设定值，仪器便以声、光及振动报警提醒用户。

2.产品简介3.仪器整机视图传感器窗口AS8930采样泵连接点向下按键向上按键光报警充电接口开机/关机按键确认按键声报警液晶显示屏二、操作说明开机按住[ ]键两秒钟后松开，仪器即可开机，同时仪器发出一声蜂鸣并伴有振动，液晶显示屏上所有的图标和字段都将点亮，接着屏幕将显示仪器软件版本。

之后，仪器进入18秒钟的倒计时，当倒计时完成后，仪器进入常规的气体读数模式。

关机持续按[ ]键3秒，待仪器3次蜂鸣后即可关机。

1.仪器操作背光灯,,开机后进入气体读数模式，将开始对全部四种气体（O LEL CO,H S）22度报警设定值（包括STEL/TWA报警设定值），仪器就会发出报警。

在报警状态下，仪器按一定频率就会发出低频蜂鸣（低浓度报警），高频蜂鸣（高浓度报警），光报警以及振动报警。

当气体浓度低于报警设定值时，仪器将返回键进入另外4个模式。

2.气体读数模式可前进至峰值显示模式。

在此模式下，屏幕将显示有毒气体和可燃气体传感器所测得的峰值气体浓度读数，氧气传感器测得3.峰值显示模式4.TWA读数观察模式]键3次，仪器进入TWA读数观察模式，在该模式下，屏幕上出现[ TWA ]字符以及两个有毒气体传感器测得的TWA（时间平均暴露量极限）数值。

TWA值在每次仪器断开电源后将重新设置，而该时间基准设定为8小时。

TWA只对有毒气体有效，若仪器为无毒气体传感器，该项将不显示。

]4在气体读数模式下，按[键次，仪器进入STEL读数观察模式，在该模式下屏幕上出现[ STEL ]字符以及两个有毒气体传感器测得的STEL数值这两个有毒气体传感器的STEL（短期暴露极限）在每次仪器断开电源后将重新设置，而STEL时间基准设定为15分钟。

分光打印室内空气检测仪（电脑版可调式六合一中文显示分光光度打印室内空气检测仪器）数据可调型使用说明书尊敬的客户：您好！为保证您在使用过程中具有更好的安全性和有效性，请您务必注意以下事项：1．为了确保您能够正常操作，在使用仪器前，请仔细阅读仪器使用说明书。

2．我公司仪器以便于携带和现场快速检测为其主要特点，对被测样品的品质和安全能够实现快速现场检测；其检测结果可以作为法律裁决的前期基础参考数据。

3．仪器所用试剂为化学药品，绝对禁止儿童及无关人员接触试剂，否则发生意外责任恕请自负。

4．使用仪器须知：检测结束后，必须关闭所有仪器设备的电源，以免发生以外。

注意吸收瓶和仪器的连接，防止倒吸，损毁仪器。

启动仪器之前注意胶管位置，避免触地，防止异物吸入。

不要在没有流量或流量很小的情况下长时间让气泵处于工作状态，以免影响机器寿命。

仪器工作时要保持水平。

防止仪器剧烈振动。

切开检测管时注意伤手，玻璃渣要妥善处理。

使用三脚架时注意平衡。

仪器特点▲多功能：可检测室内空气中的甲醛、苯、氨、甲苯、二甲苯、TVOC有害气体。

▲流量稳定：为了适应室内环境监测的需要，该仪器采用了大流量泵，可调阻力流量计，具有流量稳定，精度较高的特点，能很好适应苯、氨、甲苯、二甲苯、TVOC 等检测管有较大采样阻力的情况；▲自动控制：可在0~99小时内任意设定时间，操作方便、直观。

在控制面板设定采样时间，采样结束时自动停止工作。

时间精度高，采样误差不超过0.1秒；▲温、湿度指示：面板上可以显示检测现场的温度及湿度，可以直观地反映采样现场的环境状况（可选）。

▲现场测定甲醛含量。

▲甲醛超限声、光报警提示。

▲现场热敏打印定制格式的检测报告。

▲轻便：本仪器体积小，重量轻，携带方便。

▲电源：接220V交流电，强电、弱电分别独立控制。

▲包装：仪器的外包装为小型铝合金手提箱。

▲采样支架：另外配有采样三脚架，方便调整采样高度。

（可选）技术指标1．测试项目：甲醛、苯、氨、甲苯、二甲苯、TVOC2. 测量范围：甲醛（0.01~1.2mg/m3）苯（0.05~4mg/m3）氨（0.05~ 3mg/m3）甲苯（0.05~4mg/m3）二甲苯（0.05~4mg/m3）TVOC（0.05~4mg/m3）3. 流量范围：流量6X2.5升/分4. 光源：LED硅光二极管，波长630nm5. 准确度：甲醛测量精度≤2%.6. 现场热敏打印定制格式的检测报告7. 流量稳定性：>95%8. 定时控制：0—99小时9. 功率：120W10. 电源：220V交流电11．主机标准尺寸：410×280×145(mm)12.操作面板尺寸：400×270（mm）13. 重量：6kg14. 蓝色背景灯屏，便于阴暗天气使用15. 可同时检测6种气体仪器操作仪器分为定时操作区、甲醛流量调节区、甲醛测定区三个部分，通过定时操作可以设定各个检测项目所需要的的检测时间，检测甲醛时可以通过向左向右调节流量计下方的圆形旋扭来调整检测甲醛时每分钟的空气通过量，甲醛测定区通过操作可以进行甲醛测定、打印等工作。

用户须知非常感谢您选择天津智易时代科技发展有限公司的微型环境空气监测仪。

在使用ZWIN-AQMS06微型环境空气质量监测仪之前，请仔细阅读本手册，本手册涵盖仪器使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证仪器的正常运行。

本手册为受过专门培训或具有仪器操作控制相关知识（例如自动化技术）的技术人员提供了正确使用参考。

本手册同时适用于本公司其它型号微型环境空气监测仪器，由于各种原因，该手册不能对每一产品型号都进行细节性的描述，若用户需要进一步了解相关信息。

或解决本手册涉及尚浅的问题，请与天津智易时代科技发展有限公司售后服务部联系，并要求帮助解决。

word欢迎下载（注：不同设备的配置內容以订购合同为准，本手册仅提供参考）word欢迎下载目录1.产品概述 (2)2.气体监测单元 (5)3.颗粒物监测单元 (7)4.气象监测单元 (8)5.噪声监测单元 (11)6.设备内部结构示意图 (12)设备安装示意 (12)7.设备操作说明 (15)8.设备维护 (17)word欢迎下载9.故障处理 (17)word欢迎下载1.产品概述1.1产品简介ZWIN-AQMS06微型环境空气质量监测站是我公司推出的一款用于提供室外空气污染物实时、准确检测经济型产品。

这款产品的名称为ZWIN-AQMS06，其成本比基于分析仪构建的传统型参考站低3~5倍。

与市面上便宜的备选产品相比，ZWIN-AQMS06可以给网格化平台提供强大的数据基础，而且能根据现场进行校，确保其具有最佳的可追溯性。

word欢迎下载用户可根据自身需求对ZWIN-AQMS6所测量的参数自定义。

可选项包括：标准污染物臭氧（O3）、二氧化氮（NO2）、氮氧化物（NOx）、一氧化碳（CO）、二氧化硫（SO2）、颗粒物（PM10、PM2.5）；其它一些特别关注的污染物：挥发性有机化合物（VOC）、硫化氢（H2S）、二氧化碳（CO2）；以及噪声、温度、湿度、风速、风向、气压等气象参数。

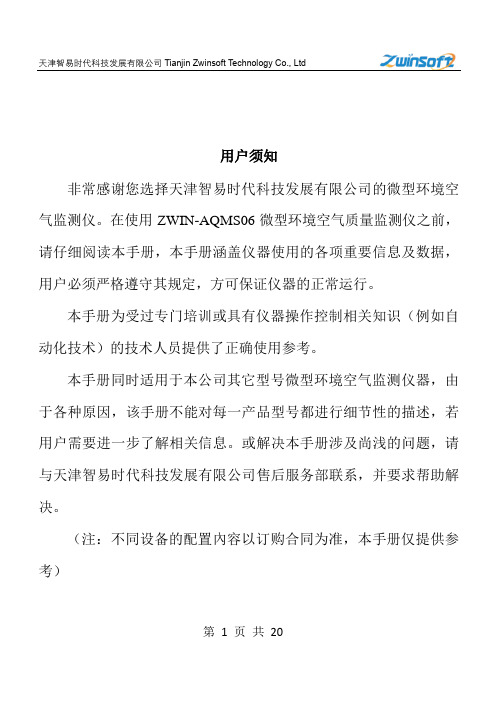

用户须知非常感谢您选择天津智易时代科技发展有限公司的微型环境空气监测仪。

在使用ZWIN-AQMS06微型环境空气质量监测仪之前，请仔细阅读本手册，本手册涵盖仪器使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证仪器的正常运行。

本手册为受过专门培训或具有仪器操作控制相关知识（例如自动化技术）的技术人员提供了正确使用参考。

本手册同时适用于本公司其它型号微型环境空气监测仪器，由于各种原因，该手册不能对每一产品型号都进行细节性的描述，若用户需要进一步了解相关信息。

或解决本手册涉及尚浅的问题，请与天津智易时代科技发展有限公司售后服务部联系，并要求帮助解决。

（注：不同设备的配置內容以订购合同为准，本手册仅提供参考）第1 页共20第2 页共20目录1.产品概述 (4)2.气体监测单元 (6)3.颗粒物监测单元 (8)4.气象监测单元 (10)5.噪声监测单元 (13)6.设备内部结构示意图 (14)设备安装示意 (14)7.设备操作说明 (17)8.设备维护 (19)9.故障处理 (19)第3 页共201.产品概述1.1产品简介ZWIN-AQMS06微型环境空气质量监测站是我公司推出的一款用于提供室外空气污染物实时、准确检测经济型产品。

这款产品的名称为ZWIN-AQMS06，其成本比基于分析仪构建的传统型参考站低3~5倍。

与市面上便宜的备选产品相比，ZWIN-AQMS06可以给网格化平台提供强大的数据基础，而且能根据现场进行校，确保其具有最佳的可追溯性。

第4 页共20天津智易时代科技发展有限公司Tianjin Zwinsoft Technology Co., Ltd第 5 页 共 20用户可根据自身需求对ZWIN-AQMS6所测量的参数自定义。

可选项包括：标准污染物臭氧（O3）、二氧化氮（NO2）、氮氧化物（NOx ）、一氧化碳（CO ）、二氧化硫（SO2）、颗粒物（PM10、PM2.5）；其它一些特别关注的污染物：挥发性有机化合物（VOC ）、硫化氢（H2S ）、二氧化碳（CO2）；以及噪声、温度、湿度、风速、风向、气压等气象参数。

114 10212110254 Bleed vent Exhaust vents 2. RequirementsIMPORTANTRecalibration RequiredINSTALLATION(continued) 2 screws(iv) clamp to pipeCable ø 6 to 8mm ab c d efSoft sealing anaerobichydraulic sealE.g. Loctite hydraulic seal512E.g. 6mm (1/4”) nylonpipe 10. Air SupplyBS 6739: 1986Dust < 5 micronOil: < 1ppm mass Pressure: 1 bar > P2 Dewpoint at least 10ºC belowminimum anticipated ambienta.Minimum signal + to Maximum Signal12. MaintenanceCare must also be taken to re-align transfer passages correctly during reassembly of the instrument. Routine maintenance consists of replacing the restrictor screw if the internal orifice becomes blocked.Parts Breakdown14. Troubleshooting GuideProblemPosssible Causes Suggested Action No Output Pressure Reversed Current polarity orfaulty connectionsBroken internal wiringNo air supply Check wiring and signal continuity with milliameter Check instrument resistance with ohmmeter. Repair if faulty. CorrectMaximum output not available Insufficient supply pressure Damaged coil or nozzle Oil contamination Clogged restrictor AdjustReturn to Factory for RepairReplace instrumentReplaceZero will not adjust Worm disengaged with pinion(after excessive adjustment)Re-engage components Zero calibration error on initial turn-on A small error is normalExercise instrument several times and retest13. Product Variations E-P Versions (Voltage Controlled converters)These are available in the 2 and 3 wire versions. The two wire versions are recalibrated I/P convert-ers with a suitable buffer resistor in series with the coil to adjust the sensitivity3 Wire VersionsThese are products designed for electrical control signals which differ from the normal 4-20. 0-60mA signals. An internal amplifier is fitted to translate the control signal into the required current through the coil. An external 12V-24V DC signal is required to power the amplifier, which should be capable of providing 25mA (low pressure) or 65mA. (high pressure)It is essential that wiring be carried out correctly as incorrect wiring may destroy the amplifier completely.Control1 2 3 + 12V –24VSupply Common Captured Exhaust Versions: Designed for use with certain gases. This part must be connected to a suitable exhaust arrangement e.g. stack pipe. N.B. Check before installation.Warning: Not for use where no escape of gas is permitted to escape to the environment due to the constant bleed of the unitMaterials of Construction:Lid: Nylon 66; Magnet: Permanent Neodymium Iron Boron; Magnet Ironwork: Zinc plated mild steel Flapper: Beryllium Copper; Nozzle: Brass1 2 3+ ControlCommon 3 Wire 2 WireM-1438/09/02。

空气质量检测仪操作说明书一、引言空气质量检测仪是一种用于测量和监控环境中各种有害物质浓度的仪器。

本操作说明书旨在为用户提供正确操作空气质量检测仪的指导，确保准确的检测结果和安全的使用。

二、检测仪外观空气质量检测仪外观如图所示：[图片]三、操作步骤1. 准备工作在使用空气质量检测仪之前，用户应先确保仪器已经充电或电池已装好，并检查仪器是否处于正常工作状态。

2. 打开仪器按下电源按钮，使仪器开启。

仪器开启后，将显示屏亮起并显示当前环境空气质量指标。

3. 设置参数通过系统菜单设置仪器的检测参数，例如选择要检测的有害物质种类、设定报警阈值等。

具体设置步骤请参阅仪器配套说明书。

4. 进行检测将空气质量检测仪靠近待检测的环境，并保持仪器与环境接触稳定。

待仪器稳定后，观察显示屏上的数值并记录。

5. 分析结果根据显示屏上的数值，判断当前环境的空气质量状况。

如果达到或超过设定的报警阈值，仪器将会发出警告声音以提醒用户。

6. 结束使用使用完毕后，按下电源按钮，使仪器关闭。

然后将仪器存放在干燥、通风的地方，并妥善保管以防止损坏。

四、注意事项1. 仪器使用过程中，请避免暴露在高温、潮湿或有腐蚀性气体的环境中，以免影响检测结果和仪器寿命。

2. 操作过程中请注意个人安全，不要将仪器的探头朝向自己或他人，以免造成伤害。

3. 检测完成后，请及时清洁仪器的探头以防污染和交叉感染。

4. 请定期校准仪器，确保检测结果的准确性。

具体的校准方法请参阅仪器配套说明书。

五、故障排除1. 若仪器无任何显示，请检查电池是否充电或更换电池。

2. 若检测结果异常，请确认是否进行了正确的操作，并重新进行检测。

3. 若仪器无法正常开启或关闭，请将仪器重启并确认电源是否正常。

六、维护保养1. 定期对仪器进行清洁，尤其是探头部分。

2. 仪器长期不使用时，请将其存放在干燥、通风的地方。

七、总结空气质量检测仪是一种便捷、可靠的环境监测工具。

通过正确的操作和维护，可以确保准确的检测结果并延长仪器的使用寿命。

目录1．产品概述..................................................................................................................... 错误！未定义书签。

2．技术指标.. (2)3．安装说明 (3)3．1 安装结构图 (3)3．2 安装位置 (3)3．3 安装方法 (3)3．3．1墙壁式安装 (4)3．3．2管装式安装 (4)4．标定说明..................................................................................................................... 错误！未定义书签。

5．使用注意事项.. (4)6．常见故障及维修 (5)7．质量保证..................................................................................................................... 错误！未定义书签。

8．责任限定..................................................................................................................... 错误！未定义书签。

备注：............................................................................................................................... 错误！未定义书签。

2. 产品特点● LCD液晶屏幕，可实时显示检测器的浓度、状态；●使用数字信号传输，可靠性高；●可通过计算机实现本地监控及远程监控，检测器运行状态数据可永久储存；●使用485通讯协议，可靠性高；●隔爆式设计适用于危险条件1、2区；●防水、防尘的结构设计；3．技术参数表1 技术指标表4．安装说明4.1安装结构图图1 气体检测仪外形结构4.2 安装位置●气体检测仪与释放源的距离室外不宜大于2 m ，室内不宜大于1 m ；室内7.5米半径内至少安装一个气体检测仪；●气体检测仪安装位置宜在气体释放源的最小频率风向的上风侧；●要根据被测气体与空气的比重来确定安装高度；●要根据泄漏点人员出现的频率和停留时间、生产设备的新旧程度来选择安装数量，以期达到最佳的安装效果；●要防止高温热源的辐射，过高的温度会降低传感器的性能和使用寿命；●气体检测仪与可能的泄漏点要保持适当距离如需更具体说明，请参考：《石油化工企业可燃气体和有毒气体检测报警设计规范SH3063-1999》4.3 安装方法安装形式可以是墙壁固定式或管装式。

尊敬的用户：感谢您购买本公司GDSF-II SF6气体综合分析仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项●打开仪器观察仪器电量，如果电量不足请及时充电。

●仔细检查过渡转接头是否齐全，密封圈安装是否安装到位。

●到达测试现场后，先打开仪器电源开关，连接上出气管道（将管道出口引至无人处。

●选择与设备相配套的转接头，先将进气管道与转接头连接好后再将转接头与被测量设备相连接。

●将仪器面板上面的流量调节阀关闭，将进气管道与仪器进气口连接好，观察仪器自动校准时间是否结束，等仪器自动校时间结束后，将干燥旋钮打到Measure状态(测量状态)，准缓慢打开流量调节阀并将流量控制在0.5～0.9L/Min。

（流量大小对测量结果无影响，但对测量时间有一定的影响。

●测试数分钟后观察数据是否稳定（在一定的范围内波动就代表稳定），如果数据不稳定可以延长测试时间，待数据稳定后，可以读数，也可保存测量结果。

●继续测量不需要关闭仪器，只需将转接头与下一个设备连接好，就可以继续测量。

●测量结束后，先将转接头与设备分离开，将干燥旋钮打到Protect状态(保护状态)，再将管道一一拆除，关闭仪器。

●仪器长时间存放必须充足电。

本手册内容如有更改，恕不通告。

目录一、概述 (4)二、技术指标 (4)三、操作界面功能介绍 (6)四、注意事项 (15)五、产品维护 (15)六、售后服务 (16)GDSF-II SF6气体综合分析仪一、概述GDSF-II SF6气体综合分析仪是集SF6湿度、SF6分解产物、SF6纯度测试于一体，将原来要用两台仪器才能实现的功能，集中在一台仪器。

一次现场测量，即可完成两项指标检测，大大节省了设备中的气体，同时减少用户的工作量，提高了工作效率。

GDSF-II SF6气体综合分析仪之所以有优秀的性能，是因为全部采用了国外最优秀的传感器；湿度采用芬兰维萨拉、纯度采用带温度补偿的热导传感器，分解产物也是采用进口的传感器。

空气质量检测仪器操作指南说明书操作指南说明书一、引言空气质量检测仪器是一种用于测量和监测空气中各种污染物含量的设备。

本操作指南旨在为用户提供详细的操作步骤，以确保正确、安全地使用空气质量检测仪器，并准确解读检测结果。

在使用本仪器前，请务必仔细阅读本指南，并按照指南中的步骤进行操作。

二、检测仪器概览在正式操作检测仪器之前，我们先来了解一下其主要组成部分：1. 主机：包含显示屏、控制面板和数据处理模块。

通过控制面板，用户可以进行各种设置和操作。

2. 传感器：用于测量空气中污染物的浓度。

传感器的数量和类型根据不同型号的检测仪器而异。

3. 电源：为检测仪器提供电力，可以使用电池或外部电源。

4. 采样系统：用于收集空气样本，并将其送入传感器进行分析。

三、操作步骤1. 准备工作：a) 确认所使用的检测仪器是否处于正常工作状态。

检查各项指示灯是否亮起，并检查显示屏上的信息是否正常。

b) 根据需要，连接外部电源或安装电池，并确保电源供应充足。

c) 将采样管或其它采样设备正确安装在检测仪器上，确保接口连接紧固。

2. 仪器开机：按下电源按钮，待仪器启动完成，显示屏上将显示设备信息和当前环境参数。

3. 参数设置：a) 根据所需检测项目，使用控制面板上的功能键设置相关参数。

例如，可选择检测的污染物种类、时间间隔以及预警阈值等。

b) 确定检测的位置和时间，选择适当的检测模式。

可以选择实时监测或定时取样。

4. 采样操作：根据需要，选择采样方式，手动采样或自动采样。

手动采样时，通过控制面板上的按钮来控制采样时间和结束。

自动采样时，根据设定的参数，仪器将按预定时间间隔进行采样。

在采样过程中，要保持仪器稳定，避免震动和剧烈晃动。

同时，注意防止无关物质污染样品。

5. 结果分析：a) 仪器将根据采样的空气样品进行分析，并将结果显示在屏幕上。

根据仪器性能，有的仪器还可以输出打印结果或连接至电脑进行数据分析。

b) 仪器的显示屏上将显示不同污染物的浓度值。
