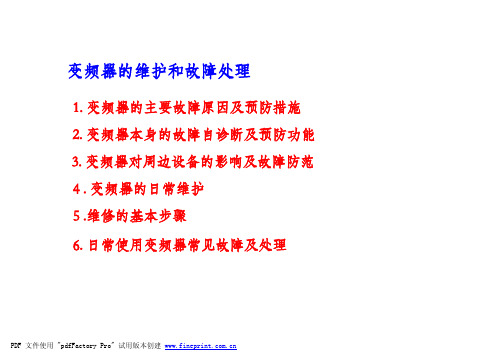

变频器的维护和故障处理1. 变频器的主要故障原因及预防措施2. 变频器本身的故障自诊断及预防功能3. 变频器对周边设备的影响及故障防范4 . 变频器的日常维护5 .维修的基本步骤6. 日常使用变频器常见故障及处理1. 变频器的主要故障原因及预防措施(1) 电磁感应干扰原因：变频器周围存在干扰源，通过辐射或电源线侵入变频器的内部。
变频器电磁干扰来源预防措施：对噪声干扰实行“三不”原则不输出干扰、不传送干扰、不接受干扰1)加电抗器、滤波器、控制线加磁环2)尽量缩短控制回路的配线距离，并使其与主线路分离3)合理采用屏蔽线4)把变频器放在铁柜里5)将进出电源线套在铁管里6)控制线不要与电源线一起走线，布线应纵横有序7)调低载波频率8)有良好接地线，但要注意很多变频器控制线公共端并不能接地(2) 安装环境在特殊情况下，若确实无法满足要求，必须尽量采用相应抑制措施。
1)防振：对于振动冲击较大的场合，应采用橡胶等避振措施。
2)防潮防腐防尘：采用封闭式结构。
3)通风及散热：应根据装置要求的环境条件安装空调或避免日光直射。
4)电磁干扰：应选用金属外壳屏蔽变频器对仪表的干扰，可靠接地。
除上述4 点外，定期检查变频器的空气过滤器及冷却风扇也是非常必要对于特殊的高寒场合，为防止微处理器因温度过低而不能正常工作，应采取设置空间加热器等必要措施。
(3)防雷击、感应雷电图1 电源电压冲击示意图1) 通常需要在变频器的输入端加压敏电阻等吸收器件。
如图2 所示图2 变频器主回路2)当使用真空断路器时，应尽量采用冲击形成追加RC 浪涌吸收器。
3)若变压器一次侧有真空断路器，因在控制时序上保证真空断路器动作前先将变频器断开。
雷击或感应雷击形成的冲击电压有时也能造成变频器的损坏。
如图1 所示。
变压器一次侧真空断路器断开时，通过耦合在二次侧形成很高的电压冲击尖峰。
(4)电源异常大致分以下3 种，即：缺相、低电压、停电。
有时混合形式。
原因：主要输电线路因风、雪、雷击造成的，有时也因为同一供电系统内出现对地短路及相间短路。
变频器故障分析及维护和修理保养变频器故障分析变频器由主回路、电源回路、IPM驱动及保护回路、冷却风扇等几部分构成。
其结构多为单元化或模块化形式。
由于使用方法不正确或设置环境不合理，将简单造成变频器误动作及发生故障，或者无法充分预期的运行效果。
为防患于未然，事先对故障原因进行认真分析尤为紧要。
1、主回路常见故障分析主回路紧要由三相或单相整流桥、平滑电容器、滤波电容器、IPM逆变桥、限流电阻、接触器等元件构成。
其中很多常见故障是由电解电容引起。
电解电容的寿命紧要由加在其两端的直流电压和内部温度所决议，在回路设计时已经选定了电容器的型号，所以内部的温度对电解电容器的寿命起决议作用。
电解电容器会直接影响到变频器的使用寿命，一般温度每上升10 ℃，寿命减半。
因此一方面在安装时要考虑适当的环境温度，另一方面可以实行措施削减脉动电流。
接受改善功率因数的交流或直流电抗器可以削减脉动电流，从而延长电解电容器的寿命。
在电容器维护时，通常以比较简单测量的静电容量来判定电解电容器的劣化情况，当静电容量低于额定值的80%，绝缘阻抗在 5 MΩ以下时，应考虑更换电解电容器。
2、主回路典型故障分析故障现象：变频器在加速、减速或正常运行时显现过电流跳闸。
首先应区分是由于负载原因，还是变频器的原因引起的。
假如是变频器的故障，可通过历史记录查询在跳闸时的电流，超过了变频器的额定电流或电子热继电器的设定值，而三相电压和电流是平衡的，则应考虑是否有过载或突变，如电机堵转等。
在负载惯性较大时，可适当延长加速时间，此过程对变频器本身并无损坏。
若跳闸时的电流，在变频器的额定电流或在电子热继电器的设定范围内，可判定是IPM模块或相关部分发生故障。
首先可以通过测量变频器的主回路输出端子U、V、W，分别与直流侧的P、N端子之间的正反向电阻，来判定IPM模块是否损坏。
如模块未损坏，则是驱动电路出了故障。
假如减速时IPM模块过流或变频器对地短路跳闸，一般是逆变器的上半桥的模块或其驱动电路故障；而加速时IPM模块过流，则是下半桥的模块或其驱动电路部分故障，发生这些故障的原因，多是由于外部灰尘进入变频器内部或环境潮湿引起。
变频器常见故障处理和维修方法变频器常见故障处理和维修引言在工业自动化领域中，变频器是一种常见的电力调节设备，用于控制电机的转速和输出功率。
然而，变频器在长期使用过程中可能会出现各种故障，影响设备的正常运行。
本文将详细介绍变频器常见故障处理和维修的各种方法。
1. 无法启动确认电源连接•检查电源线是否连接牢固；•确保电源插座正常供电。
检查开关状态•确保变频器的主电源开关处于打开状态；•检查控制面板上的启动按钮是否按下。
重启变频器•关闭变频器主电源开关，等待数分钟后再次启动；•若问题依旧存在，尝试进行变频器软复位操作。
2. 频率不稳定检查电源供应•检查电源线是否连接良好；•测量输入电压是否在变频器额定电压范围内。
检查输出电流•检查变频器输出电流是否正常；•若输出电流异常，检查驱动器和电机的绝缘情况。
调整PID参数•进入变频器参数设置界面，调整PID参数；•优化参数对频率控制的稳定性和精度。
3. 过载保护触发检查负载情况•确认负载是否超过变频器的额定输出功率；•检查负载的机械部件是否正常运转。
检查电机转子•检查电机转子是否卡住或受阻；•清理电机转子上可能存在的异物。
调整负载参数•进入变频器参数设置界面，根据实际负载情况进行调整；•提高或降低过载保护阈值，以适应不同负载。
4. 温度过高检查散热器状态•检查散热器是否被堵塞或堆积灰尘；•清理散热器，确保顺畅散热。
检查负载电机•检查负载电机是否存在过载或缺相的情况；•若存在问题，及时修复或更换电机。
调整风扇运行参数•进入变频器参数设置界面，调整风扇运行参数；•提高风扇转速或延长运行时间，以增强散热效果。
结论通过本文介绍的方法，你可以更好地处理和维修变频器常见故障。
然而，在处理故障时，请务必遵守相关的安全操作规程，并在必要时寻求专业人士的帮助。
希望本文对你有所帮助！。
变频器常见故障处理和维修方法变频器（Variable Frequency Drive，简称VFD）是一种用于调节电动机运行速度的设备，常被用于工业生产中。
虽然变频器具有高效节能的特点，但是由于其复杂的电路和结构，常常会发生各种故障。
本文将介绍变频器常见的故障处理和维修方法。
一、过电流保护过电流保护故障通常是由于电动机过载或变频器输出短路引起的。
解决方法包括：1.检查电机是否超过额定负载。
需要调整负载或更换适当功率的电动机。
2.检查电机是否发生短路。
需要修复或更换烧坏的电机部件。
二、过电压保护过电压保护故障通常是由于电网电压过高或变频器输出电压异常引起的。
解决方法包括：1.检查电网电压是否过高。
如果是，需要调整或修复电网电压。
2.检查变频器输出电压是否正常。
如果不正常，需要检查变频器电路或更换变频器。
三、过温保护过温保护故障通常是由于变频器内部温度过高引起的。
解决方法包括：1.检查变频器风扇是否正常工作。
需要检查风扇是否旋转自如，如果不正常，需要修复或更换风扇。
2.检查变频器通风情况。
如果通风不良，需要增加通风设备或更换安装位置。
四、电源故障电源故障通常是由于电源供应不稳定或变频器内部电源问题引起的。
解决方法包括：1.检查电源电压是否稳定。
需要调整或修复电源供应。
2.检查变频器内部电源模块是否正常。
如果不正常，需要检查或更换电源模块。
五、程序故障程序故障通常是由于设置参数错误、控制逻辑错误或控制信号问题引起的。
解决方法包括：1.检查变频器参数设置是否正确。
需要检查参数设置手册，并按照要求进行设置。
2.检查控制信号是否正常。
需要检查控制信号源和信号线路，并修复或更换故障部件。
六、其他故障除了以上常见故障之外，还有一些其他故障，包括电源接线错误、继电器故障、IGBT损坏等。
解决方法因具体情况而异，需要根据具体故障进行排查和修复。
总结起来，处理变频器故障的关键是根据故障现象进行排查，然后根据具体情况采取相应的维修方法。
码垛机常见故障及解决方法1 所有的堵袋都是因为对应的光电一直亮（被物体遮住，系统默认口袋卡住）2 所有的减速开关故障，都是因为减速开关未亮而对应的停止开关已经亮了3 推袋机推袋前进条件1 编组袋数处于2、5、8、10袋2 “分层关”接近开关必须常亮3 “侧边整形”板必须没有挤到里面4 “推板关”接近开关必须常亮5 “推袋前位”接近开关必须不亮4 推袋机返回条件1 “推板开”接近开关必须常亮2 “推袋后位”接近开关必须不亮5升降机上升或者下降超时故障原因：1 “分层关”和“分层关减速”接近开关有故障2 升降机上升停止接近开关（“升降机上限位1”和“升降机上限位2”）可能由于亮的太晚没有起到作用处理方法：1 检查“分层关”和“分层关减速”接近开关是否处于临界检测距离，如处于临界状态，调节其到检测板的距离(注意：检测板一定要调到平行！)2 调节升降机上升停止接近开关的位置，使升降机提早停下，而不让其撞击到其它机械部分，以免损坏机器6 电机故障故障原因：1 电机断路器处于关断状态2 电机断路器未断，但电机断路器状态触点未接通处理方法：1 检查电机断路器是否因为电机过流等原因而关断2 用万用表检测电机断路器状态触点是否接通7 推袋、分层、升降变频故障故障原因：1 相关变频器运行时链条等其它机械部分摩擦阻力过大（绝大部分都是摩擦力大造成）2 电气线路损坏（很少是此原因）处理方法：1 给链条等机械传动部分加润滑油2 如链条过紧，稍微调松几个毫米3 检查电气线路关掉电源，从新启动机器8分层机开超时故障原因：1 “分层开”和“分层开减速”接近开关有故障处理方法：1 检查“分层开”和“分层开减速”接近开关是否处于临界检测距离9编组机动作超时故障原因：编组传送1或编组传送2或编组满光电一直亮处理方法：检查上述三光电是否因为碰歪等原因而一直亮着10 转位机故障处理方法：检查转位机位置是否正确以及“转位机初始位置”接近开关是否检测到铁片11 托盘输送故障故障原因：1 托盘传输时卡死2 托盘等待位光电可能因为歪掉而一直亮处理方法：1 排除卡住原因2 调整光电12 垛盘1 动作超时故障原因：升降机下降不到位，垛盘没有落到输送导辊上处理方法：升降机稍微往下降一点点13升降机没有正常上升故障原因：1 升降机临界光电已经亮2 升降机上限位1和升降机上限位2已经亮处理方法：检查上升临界光电、升降机上限位1和升降机上限位2是否已经亮任智恒09．10．12。
变频器常见故障处理和维修方法变频器是一种用于改变交流电的频率和电压的设备，被广泛应用于各种机械设备和工业生产中。
但是，由于使用寿命、环境因素和操作不当等原因，变频器会出现各种故障。
下面是一些常见的变频器故障处理和维修方法。
1.变频器无法启动这可能是由于供电不足、过压保护、过负荷保护或电源电压不稳定等原因导致的。
首先，检查供电线路、电源插头和变频器的接线是否正确。
然后，检查是否存在电源电压过高或过低的情况，如果是这样，应采取适当的措施解决。
最后，检查变频器的连接电机是否有过负荷的情况，如果是，需要减少负载或更换适当的电机。
2.变频器故障显示变频器在故障状态下会显示相应的错误代码或故障信息。
首先，将变频器切换到手动模式，然后按照操作手册中的相应故障诊断流程进行故障检查。
常见的故障包括过载、过热、过电流、过压、欠压等。
根据故障代码或信息，检查电压、电流、温度等参数是否正常，根据需要采取相应的维修措施。
3.变频器电机运行不稳定电机运行不稳定可能是由于变频器输出频率不稳定、电路板故障、电机结构问题等原因引起的。
首先，检查变频器输出频率是否稳定，如果不稳定，则需要检查变频器的输出电路和电路板是否正常。
然后，检查电机的转子是否平衡，轴承是否磨损，风扇是否正常等。
根据检查结果，采取相应的维修和保养措施。
4.变频器噪音过大变频器在运行过程中可能会产生噪音，这可能是由于电机结构松动、轴承磨损、风扇老化等原因引起的。
首先，检查变频器和电机的安装是否牢固，紧固螺栓和连接件是否松动。
然后，检查电机的轴承是否磨损，如果是，需要更换新的轴承。
最后，检查电机的风扇是否干净，如果有积尘或损坏，需要进行维修或更换。
5.变频器发热过高变频器在工作过程中会产生一定的热量，但如果发热过高，可能是由于散热不良、空气流通不畅、功率过大等原因引起的。
首先，检查变频器周围的散热风扇是否正常运行，清理杂物和灰尘，保证空气流通畅。
然后，检查变频器的散热片是否有过热或局部热点，并及时处理。
变频器故障诊断与维修_变频器常见故障维修_变频器故障处理方法变频器是一种用于改变电源频率的设备，主要用于调节电动机的转速和输出功率。
在工业生产中，变频器常常用于控制电动机的运转，因此变频器故障会严重影响生产效率。
本文将介绍变频器的常见故障以及相应的处理方法，以帮助读者更好地诊断和维修变频器故障。
一、变频器常见故障1.变频器无法启动：通常是因为控制电路故障、电源故障或电机故障导致。
可以通过检查电源电压、电机线路和控制电路是否正常来确定具体故障原因。
2.变频器输出功率不稳定：可能是因为输出端电源不稳定、电机线路接触不良或者变频器内部故障导致。
此时可以先排除外部因素（如电源电压波动）造成的影响，然后检查电机线路和控制电路的连接是否牢固，最后通过检查变频器内部电路是否损坏来确定故障原因。
3.变频器输出电流异常：常见原因是电机过载、输出功率设置不当或者电机绝缘损坏导致。
此时可以通过检查电机负荷、输出功率设定值和电机绝缘电阻来判断故障原因。
4.变频器过热保护：可能是因为电机负载过大、风扇故障或者变频器内部散热不良导致。
可以通过检查电机负荷、检修风扇和清理变频器内部积尘来解决问题。
5.变频器输出电压异常：常见原因是输入电压不稳定、输出滤波电路故障或者控制电路故障导致。
可以通过检查输入电压波动、检测输出滤波电路和检修控制电路来解决问题。
1.加强检修工作：及时进行定期维护和检修，做好变频器的清洁工作，避免电路板因积尘而导致故障。
2.合理配置变频器：在使用过程中应根据实际需要和负载情况来选择合适的变频器，并设置合理的工作参数，避免因过载和参数设置不当而导致故障。
3.提高变频器的使用环境：变频器应放置在通风良好、温度适宜的环境中，避免过热或过冷引起故障。
4.学习和积累经验：不断学习和积累变频器故障处理的经验，提高自己的故障诊断和处理能力，快速解决变频器故障。
总之，变频器在工业生产中起到了至关重要的作用，其故障可能导致生产效率低下和设备损坏。
码垛机常见故障与处理方法码垛机是一种自动化的物流设备，可以将货物按照一定的规则堆叠起来，提高生产效率和物流效率。
然而，在长时间的运行中，码垛机也会出现一些故障，影响生产效率。
本文将介绍一些常见的码垛机故障及其处理方法。
一、传感器故障传感器是码垛机中非常重要的一个部件，它可以检测货物的位置、高度等信息，控制机械臂的运动。
如果传感器出现故障，就会导致机械臂无法准确地抓取货物，从而影响码垛机的工作效率。
处理方法：首先，需要检查传感器的连接线是否松动或损坏，如果有问题，需要及时更换。
其次，需要清洁传感器表面的灰尘和污垢，以确保其正常工作。
最后，如果传感器还是无法正常工作，就需要更换新的传感器。
二、机械臂故障机械臂是码垛机中最核心的部件，它负责抓取货物并进行堆叠。
如果机械臂出现故障，就会导致货物无法准确地堆叠，从而影响码垛机的工作效率。
处理方法：首先，需要检查机械臂的传动链条是否正常，如果有松动或者磨损，需要及时更换。
其次，需要检查机械臂的电机和减速器是否正常，如果有故障，需要及时维修或更换。
最后，需要检查机械臂的机械结构是否正常，如果有损坏或磨损，需要及时更换。
三、PLC故障PLC是码垛机中最核心的控制系统，它负责控制整个机器的运行。
如果PLC出现故障，就会导致码垛机无法正常工作。
处理方法：首先，需要检查PLC的电源是否正常，如果电源出现故障，需要及时更换。
其次，需要检查PLC的程序是否正确，如果程序出现错误，需要及时进行调试。
最后，需要检查PLC的输入输出模块是否正常，如果有故障，需要及时更换。
四、电气部件故障电气部件是码垛机中非常重要的组成部分，它负责控制电机、传感器等部件的工作。
如果电气部件出现故障，就会导致码垛机无法正常工作。
处理方法：首先，需要检查电气部件的接线是否正常，如果有松动或者短路，需要及时处理。
其次，需要检查电气部件的保险丝是否正常，如果保险丝熔断，需要及时更换。
最后，需要检查电气部件的继电器、接触器等是否正常，如果有故障，需要及时更换。
