PCCP管施工技术分析
PCCP管施工技术是一种常用的管道施工技术，PCCP是预应力混凝土管的缩写，是一种高强度、高韧性的管道材料。
PCCP管施工技术的分析主要包括工序安排、施工方法、工具设备等方面的内容。
工序安排是PCCP管施工技术的重要组成部分。
在施工前，需要制定详细的施工计划，包括材料采购、设备布置、施工队伍组织等。
在实际施工中，需要按照工序进行施工，包括基底处理、模板安装、预应力筋布置、混凝土浇筑、养护等。
各个工序之间需要严格按照施工计划进行衔接，确保施工进度和质量。
施工方法是PCCP管施工技术的关键部分。
PCCP管施工一般采用模板施工的方法。
在施工前，需要根据管道的尺寸和形状制作模板，并进行调整和加固。
在模板安装完成后，需要进行预应力筋的布置，将预应力筋与模板固定，确保管道的牢固和稳定。
混凝土浇筑时需要注意浇筑顺序和浇筑层数，防止浇筑不均匀和影响施工质量。
工具设备是PCCP管施工技术所需要的必备设备。
常用的工具有钢筋剪切机、手动搅拌机、盘式钢丝锯、螺杆泵等。
这些工具的选择和使用需要根据具体的施工情况和要求进行调整。
还需要配备相关的安全设备，如安全帽、防护眼镜、防护手套等，确保施工人员的安全和健康。
PCCP管施工技术分析主要包括工序安排、施工方法和工具设备三个方面。
在施工过程中，需要严格按照施工计划进行施工，采用模板施工的方法，配备必备的工具设备，并注重施工质量和安全。
通过合理的施工技术分析，可以提高施工效率，保证施工质量，同时降低施工风险和事故的发生。
PCCP管道施工实施方案一、工程概况本项目为城市给水工程，是为了满足该地区居民的自来水需求而进行的建设工程。
工程主要包括PCCP管道的铺设和连接，以及相关的工程设施的安装和调试工作。
二、施工准备1.施工前需对工程现场进行勘测和测量，确定准确的施工位置和工程尺寸。
2.聘请相关专业技术人员进行进行场地划分和工程方案设计。
3.采购所需的施工材料和设备，包括管道、阀门、连接件等。
三、施工流程1.场地准备：清理施工地点，确保施工基础平整稳固。
2.PCCP管道铺设：根据设计要求，将管道逐段铺设在指定位置并进行连接，并确保管道的水平度和均匀度。
3.管道连接：使用合适的连接件进行管道的连接，确保连接处的坚固和密封性。
4.安装阀门和附属设施：根据设计要求，安装阀门、流量计、压力计等相关设施。
5.管道固定：使用支架或其他固定设备，将管道固定在设定位置上。
6.调试和验收：完成管道安装后，进行压力测试和泄漏检测，确保管道安全可靠。
四、施工安全措施1.施工现场应设置明显的警示标志，制定并执行严格的施工作业制度。
2.进行必要的安全培训和操作指导，确保施工人员具备必要的安全意识和操作技能。
3.使用专业的施工设备和工具，确保施工过程中的安全。
4.严格执行安全操作规程，遵守相关法律法规，确保施工安全。
五、施工质量控制1.施工前需对材料进行验收，确保材料的质量符合相关标准要求。
2.对施工过程进行监督和检查，确保施工工艺正确。
3.施工后进行管道的压力测试和泄漏检测，确保管道的质量和安全性。
4.完成施工后，进行工程验收和交付。
六、环境保护措施1.施工期间遵守环保法规，减少对周边环境的污染。
2.合理安排施工进度，减少对周边居民生活的影响。
3.对施工现场进行垃圾清理和消毒处理，确保施工现场的环境卫生。
七、施工进度安排1.发起施工准备，并进行相关勘测和测量工作，预计工期为3天。
2.进行管道铺设和连接工作，预计工期为10天。
3.安装阀门和相关附属设施，预计工期为2天。
大口径预应力钢筒混凝土管（PCCP管）施工技术摘要：预应力钢筒混凝土管（PCCP管）具有密封性能好、耐腐蚀性强以及使用寿命长等优点而被运用于众多管道工程中，但其管线长，重量大，安装要求高，施工难度大。
本文从PCCP管的吊装、对接、外部灌浆、阴极保护、水压试验等施工过程介绍了PCCP管在电厂工程中的应用，为同类工程提供了重要的技术参考。
关键词：PCCP管安装；灌浆；阴极保护；水压试验Abstract： Prestressed concrete cylinder pipe （PCCP） has good sealing performance， corrosion resistance is strong， and the advantages of long service life and has been applied in many pipeline engineering， but their pipeline length， weight， installation requirement is high， the construction is difficult. Hoisting，docking， external from the PCCP pipe grouting， cathodicprotection， and water pressure test PCCP pipe are introduced in theconstruction process of the application of the power plant project，provide important technical reference for similar projects. Keyword： The PCCP installation， grouting， cathodic protection，water pressure test1 工程概况博贺电厂一期工程2×1000MW燃煤发电机组循环水管工程，循环水管由卷制钢管和预应力钢筒混凝土管（PCCP管）连接而成，其中直管部分由DN4000mm循环水系统标准型式的预应力钢筒混凝土管（PCCP管）组成，总长约300m，每节长3m重约31T，每节循环水进出水管上各设置一座检查口，PCCP管共设置三座检查口。
PCCP管道施工技术措施摘要：本文针对pccp管道施工方案与技术方法与现场的控制措施进行了分析与探讨。
关键词：PCCP管道；建设技术措施1.施工工艺流程场地平整→测量放线→管沟土方（石方）开挖→施工降排水→pccp管吊装就位→pccp管道安装、各种井施工→接口水压试验→填封接口缝→土方回填→水压试验→竣工清理。
2施工测量在收到监理人提供的测量基准点、基准线、水准点及其基础数据和数据后，对基准点的测量精度进行校准，并对数据和数据的精度进行复核。
确认精度后，以监理人提供的测量基准点为基准，按国家测绘标准和施工精度要求测量工程施工控制网，并将控制网数据报监理人批准。
施工期间，注意保护测量基准点、基准线、水准点和自建控制网。
开挖前按坐标测设出管线、井位和镇墩位置，根据中线及计划边坡坡度向两侧放出开挖上口线，开挖过程中用经纬仪控制开挖方向，用水准仪控制开挖深度。
开挖后用全站仪在槽底放出管线或井位中心桩，根据结构宽度和设计高程放出基础边线和标高。
3、管沟基础壕沟土方开挖管沟基槽土方开挖采用机械开挖和人工开挖互相配合进行，以机械开挖为主，人工辅助整坡和清底。
严格按照设计要求进行开挖，如果冬季施工沟槽边坡按以下数值控制：砂壤土1：0.5～0.7；砂砾料1：0.4～0.8；强风化岩1：0.3～0.4；中等风化岩1：0.2～0.3；弱风化岩1：0.1～0.2，其中沟槽较深时取大值，较浅时取小值。
开挖过程中用经纬仪监控中线位置，用水准仪随时监测槽底高程，避免超挖或欠挖，并保证设计基槽底部的尺寸。
为防止扰动槽底原状土层，机械开挖在槽底留20cm保护层由人工挖除，开挖的土方除现场备土回填外，均用自卸汽车运至监理指定弃土场。
4管沟基槽石方开挖在管沟基础开挖石方开挖之前，先掌握详细的现场岩石地质资料，然后根据掌握的岩石条件进行石方开挖的具体爆破设计。
石方开挖爆破总体设计方案采用楔形掏槽分层爆破，先开挖中段，预留保护层，周边光面爆破。
PCCP大直径雨水排水管道施工工法一、前言PCCP大直径雨水排水管道施工工法是一种先进的施工技术，适用于大直径雨水排水管道的施工。
其特点是施工速度快、质量高、使用寿命长。
本文将逐一介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面，以期对读者有所帮助。
二、工法特点PCCP大直径雨水排水管道施工工法具有以下特点：1、施工速度快：该工法采用专业设备进行施工，每天可以铺设一定长度的管道，施工速度远远快于传统的手工施工。
2、质量高：该工法的施工机器精度高、运行稳定，可以保证管道的准确度和平整度。
3、使用寿命长：该工法采用PCCP材质的管道，经过规范化的施工，可以保证管道的使用寿命长。
4、环保节能：该工法采用电动设备进行施工，不会产生噪音、粉尘等污染物，所采用的材料对环境无任何污染。
三、适应范围PCCP大直径雨水排水管道施工工法适用于大直径雨水排水管道的施工，管道直径范围为DN300-3000mm，管道长度不受限制。
适用于城市道路、广场、停车场、工厂、学校等地区的排水系统施工。
四、工艺原理该工法的工艺原理是：采用自动化设备对管道进行铺设、内衬、固化、压紧的一体化施工，从而实现快速、准确、高品质的管道生产和施工。
该工法与实际工程之间的联系体现在以下几个方面。
1、管道设计：根据实际需要，结合管道设计规范和水力计算结果，确定管道的直径、壁厚、材料等参数。
2、管道制造：根据设计要求，选用PCCP材质生产大直径雨水排水管道和各种附件。
3、管道铺设：采用自动化设备对管道进行铺设、内衬、固化、压紧的一体化施工。
4、管道检验：对管道进行穿刺试验、水压试验、压缩试验等检验，确保管道符合设计要求并达到规范要求。
5、管道保护：在管道铺设完成后，对管道进行保护和加固，以保证其使用寿命。
五、施工工艺该工法的施工过程包括以下几个阶段。
1、现场准备：包括施工场地的选择、清理、平整，场地布置、设备安装、电力接入等工作。

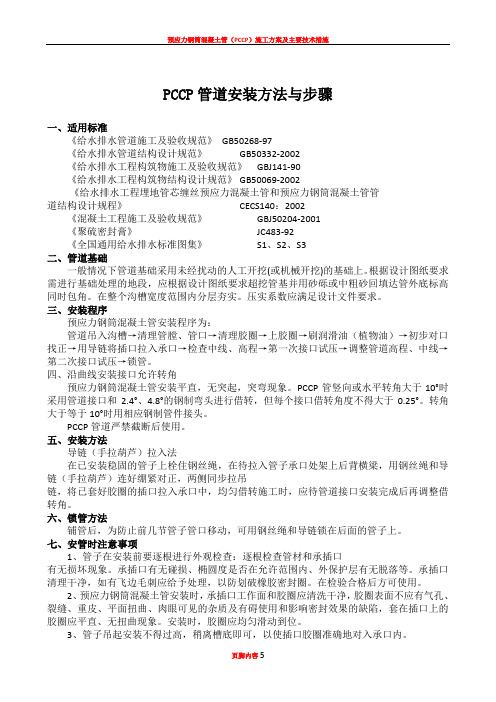

PCCP管道安装方法与步骤一、适用标准《给水排水管道施工及验收规范》GB50268-97《给水排水管道结构设计规范》GB50332-2002《给水排水工程构筑物施工及验收规范》GBJ141-90《给水排水工程构筑物结构设计规范》 GB50069-2002《给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程》CECS140：2002《混凝土工程施工及验收规范》GBJ50204-2001《聚硫密封膏》JC483-92《全国通用给水排水标准图集》S1、S2、S3二、管道基础一般情况下管道基础采用未经扰动的人工开挖(或机械开挖)的基础上。
根据设计图纸要求需进行基础处理的地段，应根据设计图纸要求超挖管基并用砂砾或中粗砂回填达管外底标高同时包角。
在整个沟槽宽度范围内分层夯实。
压实系数应满足设计文件要求。
三、安装程序预应力钢筒混凝土管安装程序为：管道吊入沟槽→清理管膛、管口→清理胶圈→上胶圈→刷润滑油（植物油）→初步对口找正→用导链将插口拉入承口→检查中线、高程→第一次接口试压→调整管道高程、中线→第二次接口试压→锁管。
四、沿曲线安装接口允许转角预应力钢筒混凝土管安装平直，无突起，突弯现象。
PCCP管竖向或水平转角大于10°时采用管道接口和2.4°、4.8°的钢制弯头进行借转，但每个接口借转角度不得大于0.25°。
转角大于等于10°时用相应钢制管件接头。
PCCP管道严禁截断后使用。
五、安装方法导链（手拉葫芦）拉入法在已安装稳固的管子上栓住钢丝绳，在待拉入管子承口处架上后背横梁，用钢丝绳和导链（手拉葫芦）连好绷紧对正，两侧同步拉吊链，将已套好胶圈的插口拉入承口中，均匀借转施工时，应待管道接口安装完成后再调整借转角。
六、锁管方法铺管后，为防止前几节管子管口移动，可用钢丝绳和导链锁在后面的管子上。
七、安管时注意事项1、管子在安装前要逐根进行外观检查：逐根检查管材和承插口有无损坏现象。
PCCP管道施工方案项目概述本文档旨在提供一份PCCP（预应力钢丝混凝土管道）的施工方案。
PCCP管道作为一种重要的输水工程管道，其施工方案对于确保工程进展顺利和质量控制至关重要。
设计与准备工作在开始施工PCCP管道前，必须进行详细的设计和准备工作。
以下是设计与准备工作的主要内容：1. 施工图纸和规范根据工程需求，准备完整的施工图纸和相关规范，确保施工过程中符合设计要求。
2. 土壤勘察进行土壤勘察，确定管道敷设的地质条件，包括土壤类型、水位、地下水位等。
根据勘察结果做出合理的施工方案。
3. 材料采购根据设计要求，采购所需的预应力钢丝混凝土管道、预应力锚杆等材料。
确保采购材料的质量和数量满足施工需求。
4. 设备准备准备必要的设备和工具，包括挖掘机、吊车、混凝土泵等。
确保设备的正常运行和施工现场的安全。
施工步骤以下是PCCP管道施工的详细步骤：1. 地面准备工作根据设计图纸确定管道敷设的位置，在地面上进行标志和测量，并清理施工区域。
确保施工现场安全，并提供足够的空间供设备和工人操作。
2. 挖掘沟槽使用挖掘机在标志的位置上挖掘沟槽，确保沟槽的尺寸和深度符合设计要求。
挖掘时要注意避免破坏地下管线和邻近建筑物。
3. 预应力锚杆安装在沟槽的两侧或底部安装预应力锚杆，用于固定PCCP管道。
确保预应力锚杆的安装位置和数量符合设计要求，并满足管道的预应力要求。
4. 沟槽垫层填筑在沟槽底部填筑一层合适的垫层，用于平整沟槽，并提供管道的支撑和保护。
垫层材料可以使用砂土或砂石混合物，厚度根据设计要求确定。
5. PCCP管道敷设在沟槽的垫层上滚动敷设PCCP管道，确保每个管道段之间的连接牢固。
在敷设过程中要遵循横向和纵向偏移要求，并进行必要的修正。
6. 预应力张拉在管道敷设完成后，进行预应力张拉工作。
根据设计要求和预应力钢筋的数量，在管道两端或适当位置安装张拉设备，并进行预应力钢筋的张拉。
7. 灌浆充填在预应力钢筋张拉后，使用适当的灌浆材料对管道进行充填，确保管道内部充满灌浆材料，并能够保护钢筋免受腐蚀。
PCCP管施工方案一、引言PCCP管（预应力混凝土管）是一种常用于给水、排水和污水处理等领域的水工结构材料。
本文档旨在介绍PCCP管的施工方案，包括施工前的准备工作、施工过程中的关键步骤以及施工后的检测与验收等内容。
二、施工前准备2.1 现场勘测与设计在进行PCCP管的施工前，首先需要进行现场勘测与设计。
根据工程需要，确定管道的线路、深度以及施工的起止点等重要参数。
设计人员应充分考虑地质条件、土壤承载力、管道的使用需求等因素，确保施工的安全性和稳定性。
2.2 材料准备在施工前，需要准备好各种施工所需的材料，包括PCCP管、预应力钢筋、混凝土、防腐涂料等。
确保材料的质量符合相关的标准和要求，并按照施工计划进行储存和保管。
2.3 施工组织设计在进行PCCP管施工时，需要有一个合理的施工组织设计。
确定施工的主要责任部门、人员配备以及施工进度计划等。
同时，应根据实际情况制定紧急情况应急预案，以应对可能出现的问题和风险。
三、施工过程3.1 基础处理进行PCCP管施工前，需要对基础进行处理。
首先清理基础表面的杂物和泥土，然后进行必要的平整处理。
根据设计要求，可以采用浇注碾压混凝土、浇注灌浆等方式来加固基础。
3.2 预应力钢筋安装预应力钢筋是保证PCCP管强度和稳定性的重要组成部分。
在施工过程中，需要按照设计要求将预应力钢筋安装在管道的内部。
钢筋的安装应准确无误，确保其预应力力学性能的发挥。
3.3 PCCP管安装PCCP管的安装是整个施工过程中的核心环节。
根据施工计划，将预制的PCCP 管逐段安装到基础上。
在安装过程中，需要注意管道的连接质量，确保管道的密封性和承载能力。
同时，需根据设计要求进行管道的调整，使其符合设计线路要求。
3.4 混凝土浇注在安装完成后，需要对PCCP管进行混凝土浇注。
混凝土的配制和施工应符合相关的标准和规范。
浇注过程中，应注意混凝土的均匀性和密实性，确保其对管道的保护和支撑作用。
3.5 防腐涂层施工为了保护PCCP管的表面免受腐蚀，需要进行防腐涂层施工。
PCCP管施工技术分析PCCP（Prestressed Concrete Cylinder Pipe）是一种采用预应力混凝土制成的管道，具有良好的承载能力和耐久性。
PCCP管在市政工程和工业工程中广泛应用于给水、排水、公路和桥梁等领域。
一、基础施工技术PCCP管道的基础施工技术非常重要，包括基底的准备、基础的浇筑和固化。
在基底准备阶段，需要充分清理和平整基底，确保其具有足够的承载能力。
基础的浇筑需要按照设计要求进行，确保基础的强度和稳定性。
基础固化期间需要进行养护，以确保基础的质量。
二、支撑工艺PCCP管道施工过程中需要进行支撑，以防止管道变形或坍塌。
支撑工艺包括支撑材料的选择和固定方式的确定。
支撑材料可以选择钢模板、工字钢或钢筋混凝土等材料，固定方式可以选择螺栓、夹板或焊接等方式。
支撑工艺的设计需要根据具体情况进行，并与施工单位进行协商确定。
三、预拉力施工技术PCCP管道采用预应力设计，预拉力施工技术是其关键环节。
预拉力施工技术包括预应力钢筋的加固和张拉过程。
在加固过程中，需要将预应力钢筋按照设计要求布置在管道内部，并与混凝土紧密结合。
在张拉过程中，需要使用专用设备进行预应力钢筋的拉伸，以产生预应力效果。
预拉力施工技术需要严格控制张拉力度和应变，以确保预应力钢筋的质量和性能。
四、混凝土制作与浇筑技术PCCP管道的混凝土制作与浇筑技术对管道的质量和性能具有重要影响。
混凝土制作过程中需要控制配比的准确性和混合的均匀性，以确保混凝土的强度和耐久性。
混凝土浇筑过程需要采用适当的浇筑方式和施工工艺，避免出现夹杂物和空洞等缺陷。
五、防腐蚀技术PCCP管道需要进行防腐蚀处理，以延长其使用寿命。
防腐蚀技术包括涂覆防腐材料、采用防腐涂层和加装防腐层等措施。
防腐蚀技术需要根据管道使用环境和介质进行选择，并按照相关规范和标准进行实施。
PCCP管施工技术分析需要考虑基础施工技术、支撑工艺、预拉力施工技术、混凝土制作与浇筑技术和防腐蚀技术等方面的内容，以确保管道的质量和使用效果。
水利供水工程中大口径PCCP管道施工技术摘要：PCC型输水管道性能最高，受到人们的关注。
在实际应用中，PCCP管道的硬度非常高，在施工及后期使用过程中不易变形或破损。
同时具有较好的密封、承载能力和渗透性。
这是因为PCCP管道的应用范围不断扩大，具有多种优点。
但是，随着目前PCCP管道横截面直径的增加，对尺寸公差和施工效果提出了更高的要求。
这需要在实际施工过程中方便地安装PCCP管道。
此外，运营过程中必须具备载荷耐久性，以更好地发挥其作用。
因此，可以延长维修供水的寿命。
因此，本文研究了大口径PCP管道在水利供水工程中的施工技术，旨在帮助PCP管道在水利供水工程中的应用。
关键词：水利供水工程；大口径；PCCP；管道；施工技术引言PCCP管道接口安装质量的好坏直接关系到整个管道的使用寿命，经常由于接口泄漏而影响整个项目的质量。
为了确保安装的管道强度和严密性符合设计要求，为了防止整个通水运行后管道泄漏、破裂，必须对水压试验进行分段，为整体工程质量奠定基础。
1大口径PCCP管道场内运输与装卸技术进行水利供水工程施工时，必须先将PCCP管道运输到施工现场。
在运输过程中，为了确保PCCP管道和车身之间的牢固性，可以在运输车辆上安装木楔，以达到防滑和防侧倾的目的。
运输管材时，如果出现质量超过上限或高度超过上限的情况，请有关部门办理合格手续，运输前必须有完善的各种安全保护工作才能运输。
将PCCP管道运输到施工指定位置，卸货时应采用单独的运输方式运输，在卸货时，确保管道的外壁不与其他坚硬物体接触或碰撞，在吊装时不要将管道临时抬升到尖锐物体上。
由于PCP管道入口不接触地面和水源，所以要在管道下面放置枕木，防止堆积的地面变得坚硬平坦。
大口径PCCP管重量较重，因此管位置应合理，尽量减少二次搬运的可能性，堆积时间超过一个月时，应进行保湿处理，避免管壁出现裂纹。
首先，基底区缓冲验收，PCCP管道运输，管道验收，一旦验收不合格，就要回到上一阶段。
• 86 •四川水利2017. No. 3德阳孝感水厂二期工程P C C P管道施工技术左乐(中国葛洲坝集团第二工程有限公司，成都，610091)【摘要】文章结合德阳孝感水厂二期工程预应力钢筒混凝土管（Prestressed C oncrete C5f linder Pipe，简称PCCP)施工的工程实例，阐述了PCCP管道施工中应注意的事项和问题，以供类似工程施工借鉴。
【关键词】水厂PCCP管道技术中图分类号:T V672.2 :T U99.36 文献标识码:B文章编号:2095-1809(2017)03-0086-03预应力钢筒混凝土管（Prestressed Concrete Cylinder Pipe,简称PCCP)作为新型的复合结构 的管材，因其自身的优点，在市政供水领域大量推 广使用。
本文结合德阳孝感水厂二期工程原水取 水管道工程的PCCP管道施工，对其施工技术作 一介绍。
1工程概况德阳孝感水厂二期工程系四川灾后重建工 程，包括原水取水管道工程和净水厂工程的建设, 其中原水输水管道敷设1根DN1200的PCCP 管，长约20km,埋深2.5m。
管线工程位于川西平 原,土壤从上到下为填土、粘土、粉质粘土、砂石和 卵石。
2沟槽开挖支护2. 1场地清理场地清理包括植被清理和表土清挖。
采用人 工配合推土机清理开挖工程区域内的树根、杂草、垃圾、废渣及其它有碍物，将废弃料弃堆在批准的 弃土场，采用开挖土料覆盖掩埋,覆盖厚度大于1.0m。
表土清挖，采用人工配合推土机或挖掘机挖 甩的方法进行开挖，堆置于道旁以备后用。
2.2施工期降、排水在开挖施工时，做好临时性降、排水设施，以维持开挖范围内长期处于干燥状况。
由于管沟开挖深度为2.7m，因此主要采用表 面排水措施。
对于需要排水的开挖区域设置表面排水设施，如开挖排水沟槽等，以排除表面的流水 和积水。
对于局部含有砂层渗水量较大、水位较 高的施工段,为保证边坡稳定和干场作业，采取单 排轻型井点降水措施降低地下水位至基础开挖面 0.5m以下。
对于其它渗漏水、管涌、地下水和泉 水等,采取相应措施，如就近开挖集水坑、排水沟 槽等有效集水措施和其它加固办法，并设置足够 的排水栗,保证施工建筑物安全。
对于平地或凹 地的开挖作业，在开挖区域周围设置挡水堤和排 水沟，并采取集水坑抽水的措施，阻止场外水流进 人场地，有效排除积水。
2.3管沟开挖2.3. 1土方开挖按照图纸要求及实际情况，管沟采用人工配 合1m3挖掘机开挖,开挖施工按施工规范及图纸 要求进行放坡，然后采用分段开挖。
由于开挖深 度基本不足3m，采取一次开挖到保护层顶部;局 部特殊地段，分层开挖。
在基坑开挖时，沟槽底 0.20m厚的土暂时不挖除，以确保原结构不被扰 动和破坏,在管基施工前，人工一次清理到设计位 置。
2.3.2管沟壁支护管道沟槽开挖根据设计要求放坡开挖，根据 开挖边坡稳定情况及地质情况确定是否需要设立 支撑。
对局部需要支护的部位，采用钢管粧加固 管沟壁或对撑的方法支护。
2.3.3 堆土2017. No . 3四川水利• 87 •为便于堆放和取用，管沟开挖耕植土和土方 临时堆放于管沟与原管线间的场地（征地范围以 内）。
堆土高度不超过1.5m ,边坡为1 : 1,以避免 因堆土自重产生槽壁侧压力超过极限，从而造成 沟槽塌方。
2.3.4高程控制为了便于管道的铺设和作业,基槽底宽度按 管外侧留500mm 考虑。
开挖过程中及时排水，基 槽开挖至设计标高后,及时组织验收，验收合格后 立即进行下道工序施工。
基槽开挖后，在混凝土 管铺设区，基底PCCP 管中心线位置每5m 打人 一个短木粧，以该粧控制开挖中心线、PCCP 管的 承口工作坑以及初对口时的位置及高程。
3管基施工(1) 本工程管道基础主要为150mm 厚中粗砂石垫层基础；(2)管基施工前验槽,先将槽内杂物、积水等清理干净,不良地基需进行处理，然后分层进行砂石垫层基础施工，每层铺筑好后用平板振动夯或 蛙夯夯实，然后组织人工按设计标高和断面尺寸要求进行槽底整平和尺寸修整，达到设计和规范 要求。
4管道安装4. 1安装设备在输水管道沿线，有一条施工便道，因此，管 道基本可以采用吊车安装。
根据实际情况，采用 16t 汽车吊吊装PCCP 管。
局部吊车不易到达的 部位(跨越沟渠部位），采用自制的可在管沟内移 动的龙门架配倒链安装。
4. 2管道堆存管道进场后，首先对管的外观及各项尺寸进 行检查验收。
采用汽车吊将管道卸堆于管线沿线 道路旁指定堆场，管道堆高不超过2层。
4.3管道安装4. 3. 1中线定位基础施工完成后，由技术人员采用打木粧或 拉线的方式定出管道安装前的中心线和控制标高。
4. 3. 2管材质量检查按照管材质量验收规范检查管材质量，同时 收集整理每批进场管材的出厂合格证和有关质量 监督部门的检查报告。
4. 3. 3下管根据现场情况和设计图纸编好排管计划并安排好排管场地，按照整个施工程序采用16t 吊车 与人工配合下管，并设专人指挥以保安全。
吊车 的起吊能力应留有一定的安全系数，严禁超负荷或在不稳定情况下进行起吊安装,管节起吊采用 两点兜身吊，严禁采用穿心吊，避免起吊索具的坚 硬部件碰损管子。
为确保下管质量，在起吊钢丝 绳的位置处垫2cm 厚胶皮垫。
4. 3. 4槽内管材运输管材在槽内运输采用自制龙门架滑车进行管 材槽内运输。
4.3.5管道安装为确保管道安装的施工进度，管道安装分段 平行施工，基槽、垫层、承口工作坑及预应力管、胶 圈均检查合格后方可下管。
管口及胶圈擦试干净，严禁有泥水、土粒等杂物。
(1) 管道安装时首先将第一根管按位置粧 号、设计高程和中线稳固好。
第二根管道对接安 装前，必须逐根清理管子的承插口环，并用润滑剂 (植物油或肥皂水）对承口工作面进行涂刷润滑；(2) 将橡胶圈套人插口环凹槽中，使胶圈在 插口的各部位上粗细均勻并顺直地绷在插口环凹 槽内，消除胶圈的扭曲翻转现象，以保持良好的密 封，然后将润滑剂涂刷在橡胶圈上；(3) 管道起吊后使其接近已安装好管子承口 约20(:m ~30(:m ，用方木支柱在两管之间。
使用吊 车或龙门架倒链调整管子的左右上下位置（支设 经纬仪和水准仪进行观测控制），使插口端与承 口端保持平行，并使圆周空隙大致相等，准确进行 就位；(4) 拉动两侧倒链将插口均勻地稳定在承口 进口，撤除方木，两侧倒链同时用力，缓慢拉进至安装位置；(5) 检查橡胶圈到位情况、管道接口纵向间 隙、管道中心线和管道高程,使其满足规范和设计 要求；(6)管道安装完毕后及时回填贴角垫层并注意填实，并尽快进行管支墩施工，以使管子稳定， 防止橡胶圈回弹过量；(7) 沿前进方向安装完毕第三根管后，及时 量测本根管左上、左下、右上、右下四个方向的数 值，同时作好记录。
5 P C C P 管接头水压试验打压设备是一台小型手柄式打压栗，管安装 完毕后打压栗就位，打压栗上的供水管，与PCCP• 88 •左乐：德阳孝感水厂二期工程PC C P管道施工技术2017. No . 3管插口两胶圈间的预埋螺栓（D 10)接口连接。
注 水加压前,为防止管子在水压试验时产生位移，将 相邻两管拉紧。
当水压力升至0. 32MPa 时，停止 30s 加压；当压力升至0. 66M Pa 时又停止30s 加 压;当压力升至0. 96M Pa 时稳压5min ;观察压力 表有无明显降压，检查接口有无渗漏情况。
如果 情况正常即合格，由质检部门签字后报监理工程 师验收合格，拆除打压栗,拧紧螺孔接口，进行下 一节管安装打压;如果不合格，须拆除重新更换胶 圈,重新安装管子，按试压程序重新进行。
6管接口内外处理 6.1接口外部灌浆为保护外露钢管承插口不受腐蚀，在管的接 头进行灌浆或人工抹浆，对露钢部位进行防锈保 护。
(1) 在接口的外侧包装一层宽15(:m ~20cm塑料编织带或油毡纸作外模，并用12#细铁丝将两侧扎紧，上面留有灌浆口，在接口间隙内放一根铁丝，以备灌浆时来回牵动,使砂浆密实；(2) 用1 : 2的水泥砂浆调制成流态状，将砂浆灌进绕接口一圈的灌浆带,来回牵动铁丝，使砂(上接第82页）焊接、火焰切割等露天明火作业，防止因火花飞溉造成火灾事故；(3) 施工现场应注意防火，配备足够数量的 灭火器。
现场严禁流动吸烟、焚烧垃圾等,避免发 生火灾；(4)大风过后，要立即对施工现场露天电源 线路进行仔细检查，发现问题要及时处理。
4. 6针对大风造成的机械伤害风险(1) 起重设备在投人使用前进行全面检查,保证设备性能良好、运转正常，当有6级以上大 风，禁止露天高空施工作业和起重施工作业，停止 作业及非作业期间把起重设备的起重臂锁定，防止随风转动；(2) 进行起吊作业时,指挥人员必须细心观 察设备，防止风大或雷雨造成视线不清，起吊物摆动幅度过大，吊点滑动等不安全事故；(3) 大型机械设备防风安全装置要完好，在 突起大风时，采取应急防风措施，如设置缆风绳、 临时加强支撑等,必要时，放倒机架，防止大风刮 倒机械设备；浆从另一侧面流出。
再用干硬性混合物抹平灌浆 带至顶部收口。
在接口灌砂浆时，第一次浇灌至接口高度1/3处,就开始回填土作支挡，以对整条灌 浆带再灌砂浆时起支撑作用,等砂浆凝固后拆除。
6.2接口内部填缝将承插口接头部位空隙清理干净，然后采用 聚硫密封膏填缝缍紧。
外用1 :2的水泥砂浆抹 平管接口表面，使接口与管内壁齐平。
7结语预应力钢筒混凝土管（PCCP )与其它管材相 比具有适用范围广，经济寿命长、抗震性能好、安 装方便、运行用度低，基本不漏水等优点。
本工程 在川西平原地质条件下的PCCP 管道施工达到了 安全、快速的效果,PCCP 管施工技术应用获得了 成功，为其它相似工程提供了借鉴。
作者简介：左乐（1983.12-)，男，重庆万州人，本科，工程师，贵州省 黔南布依苗族自治州龙里县谷脚镇中国葛洲坝集团第二 工程有限公司太阳谷项目部副经理，从事市政工程施工管理。
■(4)8级（含）以上大风，施工中的大型设备,如:车辆、挖掘机、压路机、吊车、装载机、管道人等应集中停放在避风处，车辆车头应面对迎风面停放,防止车辆侧翻。
车辆停车熄火后严禁再行移 动。
项目部及机组车辆严禁上路行驶；(5) 车辆在行驶途中如遇大风，首先控制车 速在20km /h 以下。
如风力较大，可就近选择避风处停靠,严禁停靠在危险场所,如靠近沿江边 坡、渣场边坡等处禁止停放车辆设备，同时车窗门要关闭,轻型车辆要停在避风场所。
5结语为确保施工现场及生活设施在遇到风灾紧急 情况时，能正确地实施应急,及时有效地处理风灾事故，最大限度地减少可能造成的损失，把大风可能对工程造成的损失和影响降到最低限度，在施 工过程,根据安全等级，采取防风专项措施是十分必要的。
