DLP技术讲解

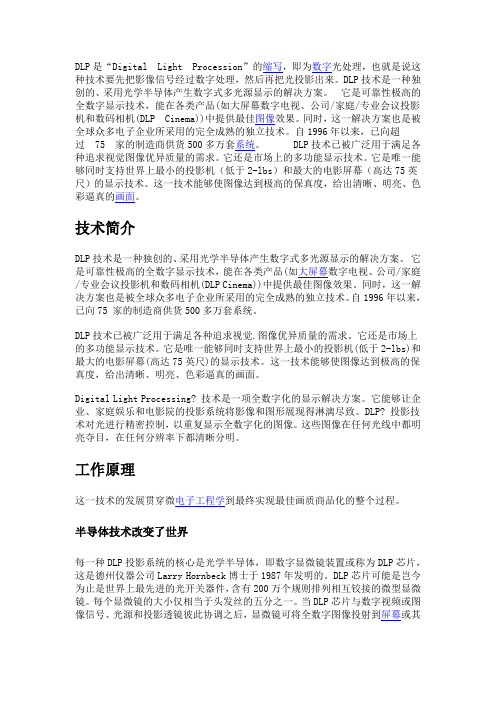

DLP是“Digital Light Procession”的缩写，即为数字光处理，也就是说这种技术要先把影像信号经过数字处理，然后再把光投影出来。

DLP技术是一种独创的、采用光学半导体产生数字式多光源显示的解决方案。

它是可靠性极高的全数字显示技术，能在各类产品(如大屏幕数字电视、公司/家庭/专业会议投影机和数码相机(DLP Cinema))中提供最佳图像效果。

同时，这一解决方案也是被全球众多电子企业所采用的完全成熟的独立技术。

自1996年以来，已向超过75 家的制造商供货500多万套系统。

DLP技术已被广泛用于满足各种追求视觉图像优异质量的需求。

它还是市场上的多功能显示技术。

它是唯一能够同时支持世界上最小的投影机（低于2-lbs）和最大的电影屏幕（高达75英尺）的显示技术。

这一技术能够使图像达到极高的保真度，给出清晰、明亮、色彩逼真的画面。

技术简介DLP技术是一种独创的、采用光学半导体产生数字式多光源显示的解决方案。

它是可靠性极高的全数字显示技术，能在各类产品(如大屏幕数字电视、公司/家庭/专业会议投影机和数码相机(DLP Cinema))中提供最佳图像效果。

同时，这一解决方案也是被全球众多电子企业所采用的完全成熟的独立技术。

自1996年以来，已向75 家的制造商供货500多万套系统。

DLP技术已被广泛用于满足各种追求视觉.图像优异质量的需求。

它还是市场上的多功能显示技术。

它是唯一能够同时支持世界上最小的投影机(低于2-lbs)和最大的电影屏幕(高达75英尺)的显示技术。

这一技术能够使图像达到极高的保真度，给出清晰、明亮、色彩逼真的画面。

Digital Light Processing? 技术是一项全数字化的显示解决方案。

它能够让企业、家庭娱乐和电影院的投影系统将影像和图形展现得淋漓尽致。

DLP? 投影技术对光进行精密控制，以重复显示全数字化的图像。

这些图像在任何光线中都明亮夺目，在任何分辨率下都清晰分明。

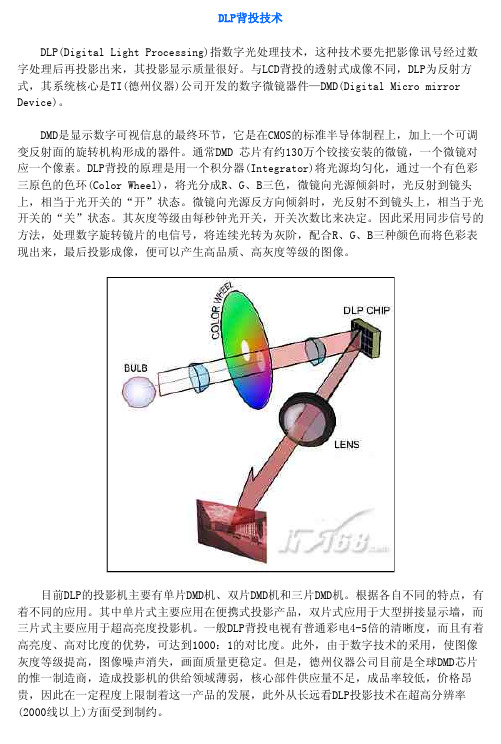

DLP背投技术DLP(Digital Light Processing)指数字光处理技术，这种技术要先把影像讯号经过数字处理后再投影出来，其投影显示质量很好。

与LCD背投的透射式成像不同，DLP为反射方式，其系统核心是TI(德州仪器)公司开发的数字微镜器件—DMD(Digital Micro mirror Device)。

DMD是显示数字可视信息的最终环节，它是在CMOS的标准半导体制程上，加上一个可调变反射面的旋转机构形成的器件。

通常DMD 芯片有约130万个铰接安装的微镜，一个微镜对应一个像素。

DLP背投的原理是用一个积分器(Integrator)将光源均匀化，通过一个有色彩三原色的色环(Color Wheel)，将光分成R、G、B三色，微镜向光源倾斜时，光反射到镜头上，相当于光开关的“开”状态。

微镜向光源反方向倾斜时，光反射不到镜头上，相当于光开关的“关”状态。

其灰度等级由每秒钟光开关，开关次数比来决定。

因此采用同步信号的方法，处理数字旋转镜片的电信号，将连续光转为灰阶，配合R、G、B三种颜色而将色彩表现出来，最后投影成像，便可以产生高品质、高灰度等级的图像。

目前DLP的投影机主要有单片DMD机、双片DMD机和三片DMD机。

根据各自不同的特点，有着不同的应用。

其中单片式主要应用在便携式投影产品，双片式应用于大型拼接显示墙，而三片式主要应用于超高亮度投影机。

一般DLP背投电视有普通彩电4-5倍的清晰度，而且有着高亮度、高对比度的优势，可达到1000：1的对比度。

此外，由于数字技术的采用，使图像灰度等级提高，图像噪声消失，画面质量更稳定。

但是，德州仪器公司目前是全球DMD芯片的惟一制造商，造成投影机的供给领域薄弱，核心部件供应量不足，成品率较低，价格昂贵，因此在一定程度上限制着这一产品的发展，此外从长远看DLP投影技术在超高分辨率(2000线以上)方面受到制约。

投影机爱好者注目：剖解DLP技术hc360慧聪网IT行业频道 2004-10-11编者按：在我们的世界里，视觉和声音都是模拟形式，但当我们利用电子讯号来获取、储存和传送这些模拟现象时，采用数字技术却能带来许多重大优点；音讯处理就是个例子，当它从磁带和黑胶唱片的模拟技术转变为数字音乐光盘后，数字技术的优点也第一次鲜明的呈现在人们面前 - DLP™ 技术把相同理念带到静态和动态影像世界。

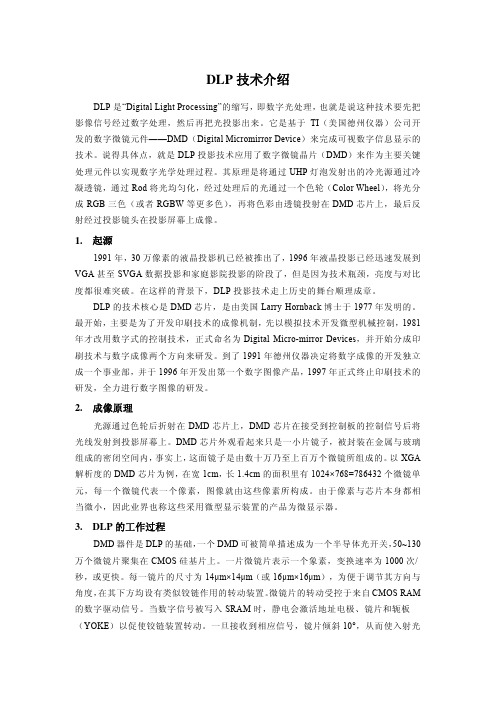

DLP技术介绍DLP是“Digital Light Processing”的缩写，即数字光处理，也就是说这种技术要先把影像信号经过数字处理，然后再把光投影出来。

它是基于TI（美国德州仪器）公司开发的数字微镜元件——DMD（Digital Micromirror Device）来完成可视数字信息显示的技术。

说得具体点，就是DLP投影技术应用了数字微镜晶片（DMD）来作为主要关键处理元件以实现数字光学处理过程。

其原理是将通过UHP灯泡发射出的冷光源通过冷凝透镜，通过Rod将光均匀化，经过处理后的光通过一个色轮（Color Wheel），将光分成RGB三色（或者RGBW等更多色），再将色彩由透镜投射在DMD芯片上，最后反射经过投影镜头在投影屏幕上成像。

1.起源1991年，30万像素的液晶投影机已经被推出了，1996年液晶投影已经迅速发展到VGA甚至SVGA数据投影和家庭影院投影的阶段了，但是因为技术瓶颈，亮度与对比度都很难突破。

在这样的背景下，DLP投影技术走上历史的舞台顺理成章。

DLP的技术核心是DMD芯片，是由美国Larry Hornback博士于1977年发明的。

最开始，主要是为了开发印刷技术的成像机制，先以模拟技术开发微型机械控制，1981年才改用数字式的控制技术，正式命名为Digital Micro-mirror Devices，并开始分成印刷技术与数字成像两个方向来研发。

到了1991年德州仪器决定将数字成像的开发独立成一个事业部，并于1996年开发出第一个数字图像产品，1997年正式终止印刷技术的研发，全力进行数字图像的研发。

2.成像原理光源通过色轮后折射在DMD芯片上，DMD芯片在接受到控制板的控制信号后将光线发射到投影屏幕上。

DMD芯片外观看起来只是一小片镜子，被封装在金属与玻璃组成的密闭空间内，事实上，这面镜子是由数十万乃至上百万个微镜所组成的。

以XGA 解析度的DMD芯片为例，在宽1cm，长1.4cm的面积里有1024×768=786432个微镜单元，每一个微镜代表一个像素，图像就由这些像素所构成。

数据防泄密技术（DLP）1.DLP解决方案的类型与防护目标（1）DLP解决方案的类型数据泄漏防护（Data Leakage Prevention，DLP）指的是用于监控、发现和保护数据的一组新技术。

数据泄漏防护又称为数据泄密防护、数据防泄密技术。

目前各种DLP解决方案，通常分为3种类型：1）网络DLP：通过假设网络设备于主要网络边界之间，最常见的是企业网络和互联网之间，像一个数据网关。

网络DLP监控通过网关的流量，检测敏感数据或者与之相关的事情，发现异常时，阻止数据离开网络。

2）存储DLP：通过软件运行在一台设备上或直接运行在文件服务器上，执行类似网络DLP的功能。

存储DLP扫描存储系统寻找敏感数据。

发现异常时，可以删除、隔离数据或通知管理员。

3）终端DLP：软件运行在终端系统上监控操作系统活动和应用程序，观察内存和网络流量，以检测使用不当的敏感信息。

（2）DLP的防护目标网络DLP、存储DLP和终端DLP都有相当的防护作用，也有各自的局限性，最终的解决方案经常是混合使用，来满足以下部分或全部目标：1）监控：被动监控，报告网络流量和其他信息通信通道，如将文件复制到附加的存储。

2）发现：扫描本地或远程数据存储，对数据存储或终端上的信息进行分类。

3）捕获：捕获异常情况，并存储，以便事后分析和分类，或优化策略。

4）防护/阻塞：根据监控和发现组件的信息，阻止数据传输，或者通过中断网络会话或中断本地代理与计算机交互来阻断信息流。

DLP解决方案需要混合以上技术，还需要管理配置策略集中服务器，来定义哪些数据需要保护及如何保护。

2.DLP解决方案所面临的挑战在实际业务中，如果DLP解决方案没有监控到特定的存储设备或网段，或者某种特定的文件没有关联合适的策略，DLP解决方案便不能执行正确的保护，这意味着DLP技术的组件必须覆盖每个网段文件服务器、每个内容管理系统和每个备份系统，这显然不是容易的事情。

另外，配置DLP环境和策略是项艰巨的任务，忽视任何一个方面，都可能会导致整体DLP解决方案的失效。

DLP投影技术介绍
DLP（Digital Light Processing）投影技术，又称Digital Micromirror Device（DMD）技术，是一种投影显示技术，由德州仪器（TI）公司于1987年推出，它是一种比较先进的投影技术，能够快速、准确地将数字信号输出到投影屏幕上。

DLP投影技术可以大大提高投影效果和画质，使得投影技术具备多种良好的特性，能够满足不同场景和不同应用的不同需求，从而成为当今投影技术的主流技术。

1、高亮度：DLP技术使用了一种叫做“Xenon Light Source”（Xenon光源）的高亮度光源，能够把灯光转换为电脉冲，从而实现高亮度，其高亮度甚至可以达到1500流明，这在一定程度上可以节省电能；
2、高分辨率：DLP投影技术比较常用的都是1080P规格，其显示器分辨率比较高，投影出来的画质效果比较清晰，几乎可以说是拥有高清画质；
3、低噪音：DLP技术采用安静的冷光源，投影出的投影作品拥有安静的体验，可以做到不影响其他人的感受；。

DLP技术小解密
DLP 全称Digital Light Processing，中文意思是数字光学处理技术，DLP 核心是DMD 芯片。

DMD 芯片是一种数据微镜装置，通过控制微镜片对光线的偏转来实现显示投影图像的目的。

DLP 技术与我们日常所说的大屏幕、平板显示、LCD 液晶显示不同，它是一种前投(也叫正投)系统，主要应用于现今市场
上的微投影产品，主要涉及3D 立体投影机、移动式高清视频产品、便携式
LED 微型投影应用(如手持型、口袋型)等等。

根据产品内部结构划分，DLP 投
影机可分为单片式DLP 投影机、双片式DLP 投影机和三片式DLP 投影机类型。

DLP 技术是TI 独立开发的一种光线投影显示技术，由美国德州仪器的Larry Hornbeck 博士所研发。

早年DMD 芯片主要运用于机票印票机上，直到1993
年这种以DMD 为核心的光学系统才被命名为DLP。

DMD 芯片工作原理：
DMD 芯片内部结构图
微反射镜
在DMD 芯片，微反射镜是其最小的工作单位，也是影响其性能的关键。

微
反射镜的体积非常小，但是依然拥有不同于液晶的复杂机械结构每块微反射镜
都有独立的支撑架，并围绕铰接斜轴进行+/-12°进行的偏转。

对于微反射
镜这种微型机械，传统的机械或是液压控制已无法使用(即使能够使用，也会由于机械磨损而迅速损坏)，因此在微反射镜的两角布置了两个电极，通过电压控制控制偏转，获得了高精度的控制能力和无限的偏振寿命。

DMD 工作时每一面微反射镜以+/-12°进行偏转
微反射镜工作示意图。

DLP技术及产品概述背景介绍数据泄漏（Data Leakage）是指在未经授权的情况下，敏感信息从一处或多处转移到未经授权的接收方，这可能导致重大的风险和损失。

随着企业面临越来越多的信息安全威胁，数据泄漏防护变得尤为重要。

因此，数据泄漏防护技术（Data Loss Prevention, DLP）应运而生。

DLP技术旨在通过监控、检测和阻止敏感数据的非法传输和使用，保护企业的敏感信息。

本文将介绍DLP技术的原理、功能和常见的产品。

DLP技术原理DLP技术主要基于以下几个原理：1.内容过滤：通过分析文本、图像和其他文件类型的内容，识别出敏感信息。

内容过滤可以基于关键字、正则表达式、机器学习等多种方式进行。

2.上下文识别：通过分析数据传输的上下文环境，如用户身份、传输渠道、目标系统等，来判断数据传输的合法性。

例如，在阻止公司员工将机密数据发送到个人电子邮件地址时，DLP可以分析发件人和收件人的身份，并根据事先设定的策略进行决策。

3.行为分析：通过分析用户的行为模式，检测出异常活动和数据泄漏行为。

当用户异常地大量复制、下载或转移敏感数据时，DLP可以发出警报或自动阻止这些活动。

DLP技术功能DLP技术通常包含以下核心功能：1.数据发现和分类：通过扫描企业网络和存储设备，发现、识别并分类敏感数据。

这些数据可以是个人身份信息（如身份证号码、银行账号）、公司内部机密文件或其他敏感信息。

2.数据监控与阻止：对数据传输进行实时监控，并识别传输中的敏感数据。

一旦发现违规传输，DLP可以立即采取行动，如阻止传输、发送警报或记录日志。

3.数据加密和解密：DLP系统可以对敏感数据进行加密，确保在传输过程中即使被截获，也无法被恶意使用者解读。

4.网络流量分析：通过监控网络流量，识别潜在的数据泄漏风险和异常活动。

5.安全策略和访问控制：DLP系统可以根据企业设定的安全策略，对用户和系统进行访问控制。

这有助于减少内部威胁和未经授权的数据访问。

dlp 3d原理
3D打印（DLP）是一种基于光固化原理的快速成型技术。

它
利用可见光或紫外线照射特殊的光敏树脂，通过逐层固化来构建物体模型。

DLP 3D打印技术的原理是将三维模型切片成多层薄片，然后
使用数据投影仪将每一层的图像投射到光敏树脂表面。

当图像照射到树脂上时，树脂会发生光固化反应，即从液体状态变为固态状态。

随着每一层的光固化完成，打印平台会逐渐下沉，以便为下一层的固化提供新的工作平面。

DLP 3D打印技术相比其他3D打印方法有其独特的优势。

首先，它具有较快的打印速度，因为每一层都可以一次性固化，而无需逐个扫描打印头。

其次，DLP打印的模型表面光滑度
较高，因为光固化过程中没有明显的堆积线。

此外，DLP打
印技术适用于制造复杂的结构和精细的细节，可以打印出具有高精度的模型。

然而，DLP 3D打印技术也存在一些挑战。

首先，光敏树脂的
材料种类相对较少，选择性较低。

其次，由于光传播的限制，DLP打印的物体尺寸有一定限制，无法打印超大尺寸的模型。

此外，DLP打印过程中的光源会产生高温，需要进行冷却以
确保打印质量和设备安全。

综上所述，DLP 3D打印利用光固化原理，通过逐层固化光敏
树脂来构建物体模型。

尽管存在一些限制，但DLP 3D打印仍
然是一种高速、精确和适用于复杂结构的快速成型技术。

DLP的全称是Digital Light Processing，中文意思为“数字光学处理技术”。

DLP投影机的核心元器件DMD，全称为Digital Micromirror Device，中文意思为“数据微镜装置”，通过控制从而镜片的开启和偏转达到显示图像的目的。

DLP在投影机中应用主要是前投（也称正投）系统，和大屏幕和平板显示的背投领域属于不同的应用方式。

根据DMD数量的不同，可以将DLP投影机分为单片式DLP投影机，双片式DLP投影机和三片式DLP 投影机三种类型。

目前市场中几乎没有双片DLP投影机的存在，三片式DLP主要应用在高端工程、影院级投影机中，我们本文主要探讨的则是单片式DLP技术。

德州仪器DLP技术解析在探讨DLP技术之前，我们先对DLP和DMD的历史进行简单的了解。

DLP技术是由美国德州仪器的Larry Hornbeck博士所研发成功的。

Larry Hornbeck博士从1977年开始从事运用反射用以控制光线投射的原理研究，并于1987年将DMD研究成功。

DMD芯片最早应用在机票印票机中，到了1993年这种以DMD为核心的光学系统才被命名为DLP。

最早的DMD芯片使用的是模拟技术驱动，反射面是采用一种柔性材料，在当时被称为“变形镜器件Deformable Mirror De-vice”。

10年之后，Hornbeck博士正式以数字控制技术取代模拟技术，开发出了新一代DMD器件，并将名称改为“数码微镜器件(Digital Micromirror Device)”。

1993年DLP投影机开始研发，1996年DLP产品才上市，而国内的DLP投影机正式进入市场销售则是1999年之后的事情了。

从DLP的历史中我们不难看出，相对于LCD液晶显示技术而言，DLP技术非常年轻。

但是DLP技术的出现成功的打破了LCD液晶投影机的垄断局面，并在接下来的长时间内和3LCD技术平分秋色，各自占据半壁江山。

数字光学处理（DLP）技术介绍数字光学处理（DLP）是投影和显示信息的一个革命性的新方法，基于美国Texas仪器公司开发的数字微反射镜器件（DMD）。

数字光学处理：如何工作正如中央处理单元（CPU）是计算机的核心一样，DMD是DLP的基础。

单片、双片以及多片DLP系统被设计出来以满足不同市场的需要（附录A）。

一个DLP为基础的投影系统包括内存及信号处理功能来支持全数字方法。

DLP投影机的其它元素包括一个光源、一个颜色滤波系统、一个冷却系统、照明及投影光学元件。

一个DMD可被简单描述成为一个半导体光开关。

成千上万个微小的方形16x16um镜片，被建造在静随机存取内存（SRAM）上方的铰链结构上而组成DMD（图1）。

每一个镜片可以通断一个象素的光。

铰链结构允许镜片在两个状态之间倾斜，+10度为“开”。

-10度为“关”，当镜片不工作时，它们处于0度“停泊”状态。

根据应用的需要，一个DLP系统可以接收数字或模拟信号。

模拟信号可在DLP的或原设备生产厂家（OEM's）的前端处理中转换为数字信号，任何隔行视频信号通过内插处理被转换成一个全图形帧视频信号。

从此，信号通过DLP视频处理变成先进的红、绿、蓝（RGB）数据，先进的RGB数据然后格式化为全部二进制数据的平面。

一旦视频或图形信号在一种数字格式下，就被送入DMD。

信息的每一个象素按照1：1的比例被直接映射在它自己的镜片上，提供精确的数字控制，如果信号是640x480象素，器件中央的640x480镜片采取动作。

这一区域处的其它镜片将简单的被置于“关”的位置。

图1：一个848x600数字微镜器件。

器件中部反射部分包括508，800个细小的、可倾斜的镜片。

一个玻璃窗口密封和保护镜片。

通过对每一个镜片下的存储单元以二进制平面信号进行电子化寻址，DMD阵列上的每个镜片被以静电方式倾斜为开或关态。

决定每个镜片倾斜在哪个方向上为多长时间的技术被称为脉冲宽度调制（PWM）。
