石油管道智能巡检APP系统设计方案
石油管道智能巡检APP系统设计方案引言：随着石油产业的不断发展，大规模的石油管道的建设和维护变得越来越重要。
为了提高石油管道的安全性和效率，石油公司需要一个智能巡检系统来监控和管理管道的运行情况。
本文将介绍一个石油管道智能巡检APP系统的设计方案。
一、系统需求分析1.系统维护人员需求-系统管理员：负责用户管理、数据监控和系统配置等工作。
-现场工作人员：负责管道巡检任务的执行和数据采集等工作。
2.功能需求-管道巡检任务管理：包括新建、分派、查看和处理巡检任务。
-数据采集和分析：实时采集巡检员上传的数据，并进行数据分析和油气泄漏预警。
-管道地图显示和位置定位：显示管道的地理位置和管道周边环境。
-管道设备管理：对管道上的设备进行管理，包括设备信息录入、查询和维护等。
-统计和报表功能：对巡检数据进行统计和生成报表。
-用户权限管理：根据用户角色设置不同的权限。
3.非功能需求-系统安全：保障数据的安全性和用户权限的合法性。
-系统稳定性：保证系统能够长时间稳定运行。
-用户友好性：界面简洁、操作方便、响应迅速。
1.系统架构设计考虑到石油管道的分布广泛，我们采用分布式架构设计。
系统包括前端APP、后端服务器和数据库。
APP负责数据采集和显示，服务器负责数据处理和存储，数据库负责数据的存储。
2.APP设计APP需要支持Android和iOS两个平台，并提供合理的用户界面和流畅的用户体验。
APP的主要功能包括巡检任务列表、地图显示、数据采集、设备管理和报表统计等。
APP与服务器通过接口进行数据交互。
3.服务器设计服务器采用云服务器，具备高性能、高可靠性和可扩展性等特点。
服务器通过提供RESTful API接口与APP进行数据交互，负责处理APP上传的巡检数据和生成报表。
4.数据库设计数据库采用关系数据库，用于存储用户信息、巡检任务数据、设备信息和报表数据等。
数据库需要具备高安全性，采用合理的数据表结构和索引设计，以支持快速查询和报表生成。
石油炼化行业智能化巡检管理平台解决方案
HUA智能化巡检石油炼化行业智能化管理平台巡检解决方案华工I55-II63-6298-2014/8/8此文献针对目前互联网及物联网发展趋势，提出行业性智能化巡检管理解决方案，帮助企业降低隐患，提供安全防范方法。
目录一、项目背景 (4)二、系统拓扑图 (5)三、系统优势 (5)四、系统功能 (6)4.1多级用户权限分配 (6)4.2人员信息录入 (6)4.3、采集信息 (7)4.4、细节信息归属 (7)4.5、线路设定 (7)4.6、巡检任务设定 (7)4.7、巡检任务考核 (7)4.8、巡检记录 (8)4.9、隐患采集 (8)4.10、隐患记录 (8)4.11、一键报警功能 (8)一、项目背景近年来，随着石油炼化组网规模的迅速扩大，石油炼化行业的数量越来越多，使各大石油炼化集团公司对集中管理的要求越来越高。
传统的巡检和安全管理需要石油炼化公司支出庞大的人力、物力。
不仅耗费了巨大的资源，而且无法作到中心管理，不能第一时间下达警讯，起不到事故防范的作用。
所以对石油炼化系统的炼化设备巡检和统一管理也就成了必行之势。
网络技术飞速发展，使得网络搭建愈显方便，网络使用成本也大大降低，一种新的智能巡检系统——石油炼化设备智能巡检系统也就孕育而生。
“石油炼化设备智能巡检系统”是数据采集管理的一个全新的设备运行巡检管理概念，作为一种输石油炼化设备管理的现代化管理模式，它把设备的巡检工作提高到了一个新的层次。
从而极大提高了运行巡检质量和效率。
石油炼化设备智能巡检系统，由电脑管理软件系统和智能数据采集硬件、配件组成。
“石油炼化设备智能巡检系统”的数据采集管理模式采用电子标签技术及光电通信技术，为各种石油炼化设备巡检和数据管理提供了强有力的技术支持。
在巡检过程中，运行人员只要使用PDA 智能数据采集器扫描录入设备编码和数据，通过GPRS、WiFi实时上传到服务中心，就能将此次的巡检数据输入到计算机，并能按要求生成所需的图表数据，及时提供给管理者和决策者必要的信息。
油气管道自动化监测巡检系统设计方案
***石油管道自动化监测巡检系统设计方案西安山脉科技有限公司2019年4月目录第1章.项目背景 (2)第2章.项目概述 (2)2.1.概述 (2)2.2.目的 (2)第3章.需求分析 (3)3.1.行业现状 (3)3.2.信息化建设需求 (3)第4章.系统总体设计 (5)4.1.总体描述 (5)4.2.功能设计 (6)第5章.建议 (9)第1章.项目背景石油管道具有管径大、压力高及输送量大等特点，由于管道防腐覆盖层逐渐老化突发性的自然灾害以及人为的打孔盗油现象，导致石油泄漏时有发生，严重地威胁了石油管道输送线路的安全，并导致了原油损失、环境污染以及停产停输等一系列严重后果。
传统的对石油管道泄漏进行检测的方法往往是通过探测仪和人力巡逻的方法，由于依靠人力不能实时地对石油管道进行全面监控，所以并不能有效地保证管道线路的安全。
因此，要对石油管道的安全状态进行实时动态监测、定位预警、智慧巡检、实现数字化、可视化、实时化管理，切实的提高紧急故障处理的能力和协调水平。
第2章. 项目概述2.1.概述为了保证石油管道线路的安全运输可采用基于物联网模式、大数据分析、无线通信终端的石油管道在线监测运维系统，使得泄漏能被及时发现，并采取补救措施，从而达到降低企业经济损失、减少环境污染的目的。
用智能运维系统代替传统的人工巡检，降低成本、提高工作效率以及服务水平，使企业能够及时、准确、全面的掌握各条管道线路的详细信息。
在日常监测、巡检工作的同时完成管线资产的清查管理，实现在网设备的全生命周期管理。
2.2.目的通过石油管道自动化监测巡检系统可以实现石油管道状态的实时监测、定位报警、自动化巡检考核、远程运维、多样化报表统计等功能。
在有效防治泄漏、偷油的情况下也大大节省了人力，给管理者带来了更高效便捷的成本、安全控制体验。
第3章. 需求分析3.1.行业现状1、石油在我国的发展中占有十分重要的地位，石油的泄露（或不法分子偷油行为）不仅仅造成环境的污染甚至爆炸火灾，还造成了石油资源的浪费，因此必须要加强对石油运输管道泄露风险的监测和控制，并采取一些应对之策，以确保石油管道的安全运行。
石油管道监测与泄漏预警系统设计与实现
石油管道监测与泄漏预警系统设计与实现石油管道是石油工业中重要的输送线路，其安全稳定运行对石油产业乃至整个国家经济发展都具有重要意义。
然而，长期使用和外界因素的影响导致石油管道存在着诸多安全隐患，其中最为严重的就是泄漏事故。
为了及时发现和防止石油泄漏事故的发生，石油管道监测与泄漏预警系统的设计与实现变得十分关键。
一、石油管道监测系统设计要点石油管道监测系统的设计旨在实时监测管道的运行状态，包括压力、流量、温度等参数，以便及时获取管道的工作状态。
以下是设计石油管道监测系统时需要考虑的要点：1. 传感器选择与布置：选择稳定可靠的传感器，能够准确测量石油管道的参数。
布置传感器时，应考虑管道长度、管道角度、地形等因素，确保监测全面、准确。
2. 数据采集与传输：选择高品质的数据采集设备，实时采集传感器的数据，并通过可靠的通信方式传输至监测中心。
常用的传输方式有有线通信和无线通信，应根据具体情况选择合适的方式。
3. 数据处理与分析：监测中心需要具备强大的数据处理和分析能力，能够实时对接收到的数据进行处理分析，并能快速判断是否存在异常情况。
常用的数据处理和分析方法有数据可视化、模型建立等。
4. 系统安全性保障：石油管道监测数据的安全保障至关重要。
应采取措施保护传输数据的安全性，确保系统不受到黑客攻击和数据篡改。
5. 监测系统的可靠性：石油管道监测系统需要长时间运行，故需保证系统具备高可靠性和稳定性，能够在各种环境和条件下正常工作。
二、泄漏预警系统设计要点泄漏预警系统的设计目标是能够在石油泄漏事故发生前预警，及时采取措施避免事故的发生。
以下是设计泄漏预警系统时需要考虑的要点：1. 泄漏检测技术：选择适合的泄漏检测技术，例如压力差法、声音检测法、红外线探测法等。
根据管道特点和实际情况选择合适的检测方法，确保对泄漏情况进行准确监测。
2. 报警系统设置：在监测中心和相关控制站点设置报警系统，一旦检测到泄漏情况，系统能够及时发出警报信号，以便相关人员采取紧急措施处理事故。

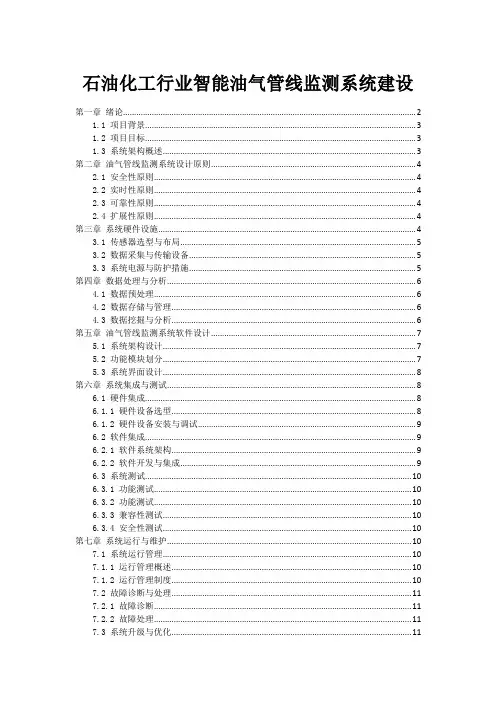

石油化工行业智能油气管线监测系统建设
石油化工行业智能油气管线监测系统建设第一章绪论 (2)1.1 项目背景 (3)1.2 项目目标 (3)1.3 系统架构概述 (3)第二章油气管线监测系统设计原则 (4)2.1 安全性原则 (4)2.2 实时性原则 (4)2.3 可靠性原则 (4)2.4 扩展性原则 (4)第三章系统硬件设施 (4)3.1 传感器选型与布局 (5)3.2 数据采集与传输设备 (5)3.3 系统电源与防护措施 (5)第四章数据处理与分析 (6)4.1 数据预处理 (6)4.2 数据存储与管理 (6)4.3 数据挖掘与分析 (6)第五章油气管线监测系统软件设计 (7)5.1 系统架构设计 (7)5.2 功能模块划分 (7)5.3 系统界面设计 (8)第六章系统集成与测试 (8)6.1 硬件集成 (8)6.1.1 硬件设备选型 (8)6.1.2 硬件设备安装与调试 (9)6.2 软件集成 (9)6.2.1 软件系统架构 (9)6.2.2 软件开发与集成 (9)6.3 系统测试 (10)6.3.1 功能测试 (10)6.3.2 功能测试 (10)6.3.3 兼容性测试 (10)6.3.4 安全性测试 (10)第七章系统运行与维护 (10)7.1 系统运行管理 (10)7.1.1 运行管理概述 (10)7.1.2 运行管理制度 (10)7.2 故障诊断与处理 (11)7.2.1 故障诊断 (11)7.2.2 故障处理 (11)7.3 系统升级与优化 (11)7.3.1 系统升级 (11)7.3.2 系统优化 (12)第八章油气管线监测系统安全与环保 (12)8.1 安全措施 (12)8.1.1 安全管理体系的建立 (12)8.1.2 设备选型与安装 (12)8.1.3 安全监测与预警 (12)8.1.4 人员培训与考核 (12)8.2 环保措施 (13)8.2.1 减少污染物排放 (13)8.2.2 噪音控制 (13)8.2.3 废物处理 (13)8.3 应急预案 (13)8.3.1 应急预案的制定 (13)8.3.2 应急预案的演练 (13)8.3.3 应急预案的实施 (13)第九章项目实施与验收 (13)9.1 项目实施流程 (13)9.1.1 项目启动 (13)9.1.2 需求分析 (14)9.1.3 系统设计 (14)9.1.4 系统开发 (14)9.1.5 系统测试 (14)9.1.6 系统部署 (14)9.1.7 培训与交付 (14)9.2 项目验收标准 (14)9.2.1 功能完整性 (14)9.2.2 功能指标 (14)9.2.3 系统稳定性 (14)9.2.4 安全性 (14)9.2.5 用户满意度 (15)9.3 项目后续支持 (15)9.3.1 技术支持 (15)9.3.2 系统升级 (15)9.3.3 培训与指导 (15)9.3.4 反馈与改进 (15)第十章发展趋势与展望 (15)10.1 行业发展趋势 (15)10.2 技术创新方向 (16)10.3 市场前景预测 (16)第一章绪论1.1 项目背景我国经济的快速发展，石油化工行业在国民经济中的地位日益凸显。
石油管道巡检方案详述
1
2
1
2
2．1系统组成
系统主要由无人任务机、无人中继机、高清图传收发设备、高清图传中继设备、天线、馈线、天线自动跟踪器（可选）、车载信息终端组成。
2．2
系统性能指标
项目
参数描述
续航时间(h)
4
抗风能力
>6级
有效载荷(kg)
6~8
巡航速度(km/h)
80~140
通讯中继设备
1台中继
图传技术参数
见第1.3节

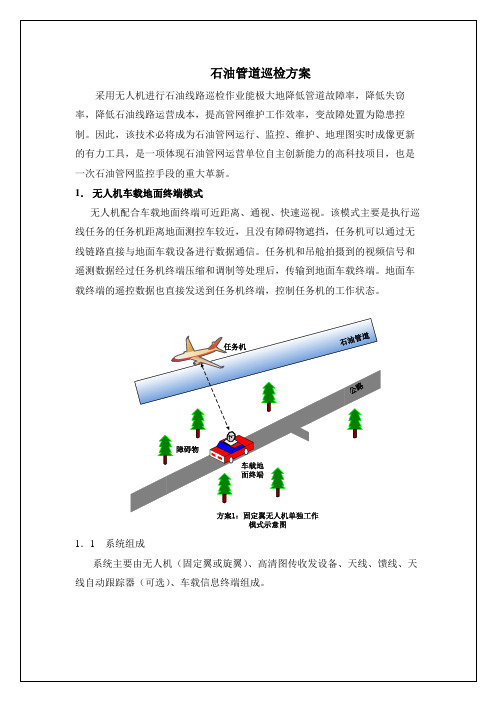

石油管道巡检方案
