变压器常见故障及处理：变压器油位异常..pptx

研究不足
由于自身业务水平的不足,对变压器故 障分析处理各方面知识掌握有限，所以在 论文中对变压器深层次的故障分析比较少。 在今后的工作中，要认真学习，更全面的 的掌握牵引变电所的各方面知识，提高自 己的业务水平和减少牵引变电所的事故。
致谢

本文是在陈老师的悉心指导下完成的 ，感谢老师对我的悉心指导。陈老师严谨 的治学态度，无论在学习上还是在工作上 都将是我学习的榜样。
北京交通大学远程与继续教育学院
毕业设计
教学中心:
的分析和处理方法。
总体设计与研究流程
研究流程
1.变压器绕组、铁心、引线、分接开关、
套管、绝缘、密封 2.油温、油位、油色 3，瓦斯保护动作 4.差动保护动作
研究结果

本论文对变压器的各种故障和异常进 行了分析，提出了处理方法和预防措施， 我想随着科技不断的进步和不断的学习， 将变压器事故消灭萌芽状态，使变压器乃 至整个电力系统安全有效运行。
北京交通大学远程与继续教育学院
毕业设计
变压器常见故障和分析处理
姓名: 苗亚磊 年级：13春 学号: 13628739 专业：电气工程及其自动化 指导教师体设计与研究流程
三、研究结果 四、研究不足 五、致谢
2016/6/15
一、研究目的和意义
变压器是电力网络中最重要的设备，它的
可靠性直接关系到电网能否安全、高效、 经济地运行。熟悉变压器的故障和异常现 象，对电力网络稳定的运行有着重要意义 。 研究目的在于希望通过变压器的异常现象 判断变压器可能发生的故障，为电网能安 全、高效、经济地运行做出贡献。
总体设计与研究流程
总体设计
安国变电所运行过程中，变压器常见故障

变压器本体油位异常及处理摘要：油位计是反映储油柜油面高低的重要部件，储油柜油位的高低是变压器运行状况重要判据之一。

通过几起变压器设备油位异常实例分析，结合现场遇到的实际情况，从变压器安装验收、运行维护、设计选型等方面造成油位异常的原因进行了剖析，分析总结出主变压器油位异常应对策略并提出相关工作要求。

关键词：油浸式变压器；油位异常；假油位1引言变压器油温是随着负荷和环境温度的变化而变化，油温的变化带来的是变压器油体积的变化，储油柜油位计指示也会随之发生相应的变化。

储油柜的容积一般为变压器油量的10%，应能满足在最高环境温度下满负载运行时不溢出；在最低环境温度变压器停止运行时储油柜内有一定油量。

由于储油柜设计不当、油位计自身缺陷、运行及维护不当等原因，常常会造成变压器油位异常，严重时会引起压力释放阀喷油、主变跳闸等故障。

2变压器本体油位常见的异常现象油位计是检查油位设备，油位的高低主要受油枕大小、安装工艺及环境温度和负荷等因素的影响时刻在发生变化，油位会出现一些异常现象，可能会发出最高和最低油位报警及轻、重瓦斯动作等现象，影响安全运行。

油位异常故障归纳起来主要有以下几种。

（1）假油位（2）油位过高、过低其主要表现为：呼吸器堵塞、油位突然快速上升或下降、油位表或油位停留在某一点上、油位表显示为零等3故障案例及原因分析案例1、2015年12月17日，某220kV变电站5234高抗A相在冷备用状态出现轻瓦斯报警，其他保护无异常。

故障时环境温度-13℃、油面及油温绕组温度0℃，该电抗处于冷备用、风扇在运行状态，油位指示为零，气体继电器内有气体。

取样时发现取气胶管扁平呈现负压状，取气时有明显的负压感，气样无法取出。

初步断定为高抗低温缺油、内部呈负压造成的轻瓦斯动作报警。

案例2、2016年1月23日7时28分，某220kV变电站一台180MVA变压器轻瓦斯发信，油位表指示在25℃位置，环境温度-10℃并有下降趋势、负荷、油温绕组温度接近0℃，在确认变压器无渗漏油等异常情况后继续运行；24日2时16分，该主变重瓦斯保护动作跳三侧开关，其它保护均未动作，跳闸时外部环境温度-14℃，变压器负荷0.8MVA。

音是否正常及有无明显漏油；
（2）依据下表所列气体性质判明故障类型：
气体颜色 无色 黄色 淡黄色带强烈臭味 灰色或黑色
可燃性 不可燃 不可燃 可燃 可燃
.
故障性质 空气 木质故障 纸或纸板故障 油故障
12
（3）如为可燃气体，应进行停电处理；
（4）确认为空气，则将瓦斯继电器中的空气排出， 变压器继续运行，记录两次信号动作的间隔时间；
变压器常见故障及事 故处理
主讲人 贾护民 2011.12
.
1
一、常见故障及分析
(一)、常见故障 1、变压器渗油：主要油箱焊缝渗油、气体继电器连管不合适
引起渗油、高压套管升高座或观察孔法兰渗油、低压套管渗 油、分接头开关油室与变压器本体油箱互渗；
2、铁芯多点接地：变压器铁芯有且只能有一点接地，出现两 点及以上的接地，为多点接地。变压器铁芯多点接地运行将 导致铁芯出现故障，危机变压器的安全运行，应及时进行处 理；
60
85 100
额定负荷运行时间（h）
1
2
4 长期
.
22
（11）变压器正常运行时，变压器纵差保护与重瓦斯保护不得 同时退出运行
（12）油浸式变压器上层油温不得大于85 ℃； （13）强迫油循环风冷变压器正常运行时，顶层油温不宜大于
80 ℃，最高温度不得大于85 ℃； （14）变压器在额定容量情况下的温升限值见如下规定： （15）变压器在运行时不得过负荷运行； （16）变压器正常运行时，必须将冷却器投入运行
（5）联系检修人员进行气体和油的化验；
（6）因漏油造成油面下降引起轻瓦斯动作，应立即 设法消除漏油点，并进行加油，变压器可继续运 行；
（7）取瓦斯气体要十分小心，引燃时要在周围无可 燃物的安全地方进行；

• (4)声响中夹有放电的“嘶嘶”或“哧哧”的响 声，晚上可以看到火花时，可能是变压器器身 或套管发生表面局部放电。如果是套管的问题， 在气候恶劣或夜间时，还可见到电晕辉光或蓝 色、紫色的小火花，此时，应清除套管表面的 脏污，再涂上硅油或硅脂等涂料。如果是器身 的问题，把耳朵贴近变压器油箱，则会听到变 压器内部由于有局部放电或电接触不良而发出 的“吱吱”声或“噼啪”声，若站在变压器跟 前就可听到“噼啪”声音，有可能接地不良或 未接地的金属部分静电放电。此时，要停止变 压器运行，检查铁心接地与各带电部位对地的 距离是否符合要求。
• (1)若声响比平常响声增大且尖锐，一种可能是 电网发生过电压，例如中性点不接地、电网有 单相接地或铁磁共振时，会使变压器过励磁； 另一种可能是变压器过负荷，如大动力设备 （大型电动机、电弧炉等）负载变化较大，因 谐波作用，变压器内会发出低沉的如重载飞机 的“嗡嗡”声。此时，再参考电压与电流表的 指示，即可判断故障的性质。然后，根据具体 情况，改变电网的运行方式与减少变压器的负 荷，或停止变压器的运行等。
• (5)变压器发出“咕嘟咕嘟”的开水沸腾声，可 能是变压器绕组发生层间或匝间短路而烧坏， 使其附近的零件严重发热。分接开关的接触不 良而局部点有严重过热，必会出现这种声音。 此时，应立即停止变压器的运行，进行检修。
象，有无外部短路、线路故障、过负荷，有无明显 的火光、怪声、喷油等现象。如确定证明变压器各侧断 路器跳闸不是由于内部故障引起，而是由于过负荷、外 部短路或保护装置二次回路误动造成，则可申请试送一 次。 7）如因线路故障，保护越级动作引起变压器跳闸，则在故障 线路断路器断开后，可立即恢复变压器运行。 8）变压器跳闸后应首先确保站用电的供电。 9）变压器主保护动作，在未查明故障原因时，值班员不要复 归保护屏信号，以便专业人员进一步分析和检查。 10）变压器遇有以下情况时，应立即将变压器停运，若有备 用变压器，应尽可能将备用变压器投入运行： a.变压器内部声响异常或明显增大，并伴随爆裂声。 b.在正常负荷和冷却条件下，变压器温度不正常并不断上升 超过允许运行值。 c.压力释放阀动作（同时伴有其他保护动作）。

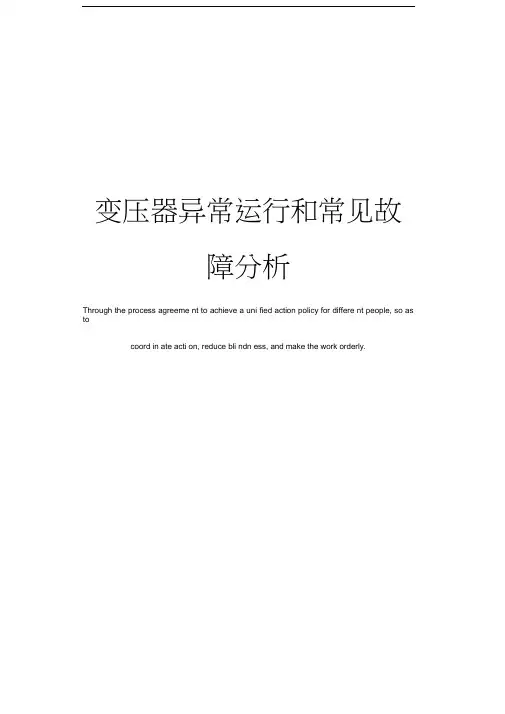

变压器异常运行和常见故障分析Through the process agreeme nt to achieve a uni fied action policy for differe nt people, so as tocoord in ate acti on, reduce bli ndn ess, and make the work orderly.编制： ___________________ 审核： ___________________ 批准： ___________________变压器异常运行和常见故障分析简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

关键词：变压器变压器故障电力设备摘要：变压器的安全运行管理工作是我们日常工作的重点，通过对变压器的异常运行情况、常见故障分析的经验总结，将有利于及时、准确判断故障原因、性质，及时采取有效措施，确保设备的安全运行。

变压器是输配电系统中极其重要的电器设备，根据运行维护管理规定变压器必须定期进行检查，以便及时了解和掌握变压器的运行情况，及时采取有效措施，力争把故障消除在萌芽状态之中，从而保障变压器的安全运行。

现根据对变压器的运行、维护管理经验，分析总结变压器异常运行和常见故障如下：一、变压器声音出现异常的情况1、电网发生单相接地或产生谐振过电压时，变压器的声音较平常尖锐；2、当有大容量的动力设备起动时，负荷变化较大，使变压器声音增大。

如变压器带有电弧炉、可控硅整流器等负荷时，由于有谐波分量，所以变压器内瞬间会发出“哇哇” 声或“咯咯”间歇声；3、过负荷使变压器发出很高而且沉重的“嗡嗡”声；4、个别零件松动如铁芯的穿芯螺丝夹得不紧或有遗漏零件在铁芯上，变压器发出强烈而不均匀的“噪音”或有“锤击”和“吹风”之声；5、变压器内部接触不良，或绝缘有击穿，变压器发出“噼啪”或“吱吱”声，且此声音随距离故障点远近而变化6、系统短路或接地时，通过很大的短路电流，使变压器发出“噼啪”噪音，严重时将会有巨大轰鸣声；7、系统发生铁磁谐振时，变压器发生粗细不匀的噪音。

2020/12/10
2
一、变压器发生故障的原因
A 、制造工艺存在缺陷。如设计不合理、 材料质量低劣以及加工不精细等。
B 、缺乏良好的管理及维护。如检修后 干燥处理不充分，安装不细心，以及 由于检测能力有限导致某些故障未能 及时发现而继续发展或故障设备修复 不彻底等。
2020/12/10
3
一、变压器发生故障的原因
2020/12/10
4
二、变压器故障按严酷程度分类
1 、Ⅰ类灾难性：变压器爆炸或完全损坏； 2 、Ⅱ 类致命性：变压器性能严重下降或严 重受损，必须立即停运； 3 、 Ⅲ 类临界性：变压器性能轻度下降或轻 度受损； 4 、Ⅳ 类轻度性：不甚影响变压器运行但要 进行非计划检修。
2020/12/10
5
2020/12/10
7
三、变压器故障按部位分类分析
A 、绕组故障分析
变压器绕组故障除外在因素外，大部分是由于绕 组本身结构及绝缘不合理所引起，以绕组短路出现率 最高，它不仅影响到绕组本身，而且对铁心、引线、 绝缘层等都有极大的影响。这种故障属致命性的，此 时变压器内部可能出现局部高温或局部高能量放电现 象，如不及时处理会导致变压器绕组完全损坏，严重 时其油温声速升高，体积膨胀，甚至导致变压器爆炸， 升级为灾害性故障。
电力变压器典型故障 分析及处理
2020/12/10
1
大型电力变压器是电网传输电能的枢纽，是 电网运行的主设备，其安全可靠性是保障电力系 统可靠运行的必备条件，随着电力系统规模和变 压器单机容量的不断增大，其故障对国民经济造 成的损失也愈来愈大，因而对变压器作可靠性分
析与风险评价已经是很重要的课题。
B 、铁心故障分析
变压器铁心和绕组是传递、交换电磁能量的主 要部件，要使变压器可靠运行，除绕组质量合 ห้องสมุดไป่ตู้外，铁心质量好坏是决定正常运行的关键。 铁心的故障模式可分为：铁心多点接地、铁心 接地不良、铁心片间短路。其中铁心多点接地 可分为：铁心动态性多点接地和牢靠性多点接 地。

变压器内油波纹储油柜油位异常分析与处理
一、问题描述
在变压器发生过载后，某变压器的内油波纹储油柜的油位出现异常，表现为油位高于
正常范围。

二、问题分析
1.异常原因
根据初步观察，油位异常可能是由于油波纹储油柜进出口管道阻塞等原因导致。

油波
纹储油柜中的油流进出口离变压器较远，容易受到管道阻塞等因素的影响。

2.严重后果
油波纹储油柜的油位异常会导致内部压力过高，进而影响变压器的正常工作。

油位异
常还可能导致油压控制系统失效，造成变压器内部油位异常，严重时甚至引发爆炸等灾难
事故。

3.解决方案
（1）检查进出口管道
首先，需要检查油波纹储油柜进出口管道是否阻塞或有其他问题，并及时清除或更换
受损设备。

同时，应检查储油柜气枕泄压阀、油泵自减压装置等设备是否正常运作。

（2）调整油压控制系统
若检查出管道无阻塞或受损等问题，则需要进一步调整油压控制系统。

具体措施是增
加油泵的冷却模式，降低油泵的出油压力，调整油泵的入口阀门和出口阀门等设备，保证
油泵的正常工作。

（3）进行维护和保养
除以上措施外，还需要建立健全的维护和保养制度，定期进行油波纹储油柜内部清洗，并更换油波纹储油柜内部滤清器等设备。

同时，应定期对油波纹储油柜内部管道进行清洗，防止管道长期运转造成结垢等问题，影响油波纹储油柜的正常工作。

三、结论
以上措施旨在防止油波纹储油柜油位异常出现，保证变压器的正常工作。

然而，由于
变压器的工况较为复杂，因此需要不断研究新技术，加强巡检和保养，确保变压器运行的
安全和稳定性。

(1) 指针式油位计出现卡针等故障； (2) 隔膜或胶囊下面储积有气体，使隔膜或胶囊高于实际油位； (3) 呼吸器堵塞，使油位下降时空气不能进入，油位指示将偏高； (4) 胶囊或隔膜破裂，使油进入胶囊或隔膜以上的空间，油位计指示可 能偏低； (5) 温度计指示不准确；
9
精选版课件ppt
变压器常见故障及处理
11
精选版课件ppt
12
精选版课件ppt
变压器常见故障及处理
四. 冷却系统故障
冷却装置是通过变压器油帮助绕组和铁芯散热。冷却装置正常与否，是 变压器正常运行的重要条件。在冷却设备存在故障或冷却效率达不到设计要 求时，变压器是不宜满负荷运行的，更不宜过负荷运行， 需要注意的是， 在油温上升过程中，绕组和铁芯的温度上升快，而油温上升较慢。可能从表 面上看油温上升不多，但铁芯和绕组的温度已经很高了，所以，在冷却装置 存在故障时，不仅要观察油温，还应注意变压器运行的其它变化，综合判断 变压器的运行状况。
22
精选版课件ppt
变压器常见故障及处理
铁芯多点接地故障的判断 1、色谱数据分析：目前，用油中溶解气体色谱分析方法是监测变压器铁芯多 点接地故障最简单、最为有效的方法。 2、电气测量数据分析：正常运行时，可在变压器铁芯外引接地套管的接地引 下线上用钳形电流表测量引线上环流，通过测量环流便能对铁芯接地故障进 行判断。设备停运时，断开铁芯引出线接地线，对接地套管进行绝缘电阻测 量，通过绝缘电阻值判断铁芯多点接地故障。 3、铁芯多点接地的分类：由金属性物件，将铁芯与变压器外壳或者接地运行 部分直接短接起来，称为金属性接地。由非金属性物件将铁芯对地短接起来， 造成测试电压升不起来，万用表测量对地不通的现象，称为非金属性接地。
2
精选版课件ppt

变压器异常及事故处理
项目一 变压器异常及处理
一、变压器的常见异常
1. 变压器冷却装置故障 2. 变压器油温异常 3. 变压器油色不正常 4. 变压器油位不正常 5. 变压器过负荷 6. 轻瓦斯保护动作报警
二、变压器冷却装置故障
强油循环变压器冷却器故障类型 • 变压器油流故障-------一组冷却器的油流继
(5)变压器外部检查正常，继电器内气体聚 积，记录气体数量和报警时间，并收集气 体进行化验鉴定
电器停止 • 单组冷却器故障-------单组冷却器风扇和油
泵均停运 • 冷却器全停--------所有冷却器风扇和油泵均
停运
二、变压器冷却装置故障
强迫油循环变压器冷却器故障处理原则
冷却器正常运行是强油循环变压器正 常运行的必要条件。所以，当发生冷却器 故障时，运行人员应迅速做出反应，及时 处理故障。
3.冷却器全停
原因：冷却总电源故障引起，应迅速手动投入备 用电源，查明故障原因，予以消除。
（1）备用电源失压； 处理：检查备用电源是否有电，断路器是
否合上。 （2）工作电源监视继电器因故不动作；
处理：手动投入备用电源，切换到备用电 源段工作。
3.冷却器全停
（3）备用电源自动投入装置本身故障未动作； 处理：手动合上备用电源开关。
七、轻瓦斯保护动作报警
检查确定原因 (1)检查变压器油位 (2)检查变压器本体及强油循环冷却系统是否漏
油。 (3)检查变压器的负荷、温度和声音等的变化，
判明内部是否有轻微故障。
七、轻瓦斯保护动作报警
处理
(4)如果瓦斯继电器内无气体，则考虑二次 回路故障造成误报警。此时，应将重瓦斯 保护由跳闸改投信号，并由继电保护人员 检查处理，正常后再将重瓦斯保护投跳闸 位置。

U set U k.min
要求 Ksen 1.25
27
3.复合电压起动的过电流保护 I
4 U2>
U< 5
电压回路 跳闸回路
6
U2过滤器
a b c ▪低电压继电器 U< ：大于整定值不动作触点断开，小于整定值动作触点闭合。
▪过电压继电器 U> ：大于整定值动作触点断开，小于整定值不动作触点闭合。
28
油箱内故障
1. 变压器内部故障 油箱外部故障
▪油箱内故障：绕组的相间短路、接地短路、 匝间短路、铁心烧损等.
▪油箱外部故障：套管和引出线上发生相间短
路和接地短路
油箱内部故障非常危险，高温电弧不仅会 烧毁绕组和铁芯，还会使变压器油绝缘分解产 生大量气体，引起变压器油箱爆炸的严重后果
1
2. 变压器不正常运行状态主要包括：
I&1
n TA1
I&1
nT U1忽/U略2 变压器的损 Ｉ-Ｉ 耗，正常运行和区外故
nT
障时有:
I&2
nT
.
I1
n TA 2
I& 2
I
&
' 2
I&1 I&2'
则差动电流可表示为：
I&r
I&2 nTA2
I&1 nTA1
低压侧
nT I&1 I&2 (1 nTA1nT ) I&1
nTA2
nTA2 nTA1
I2
I3
Ｕ<
Ｕ<
Ｕ<
a bc
～
③当某路电压回路断线，中间继电器触点闭合，

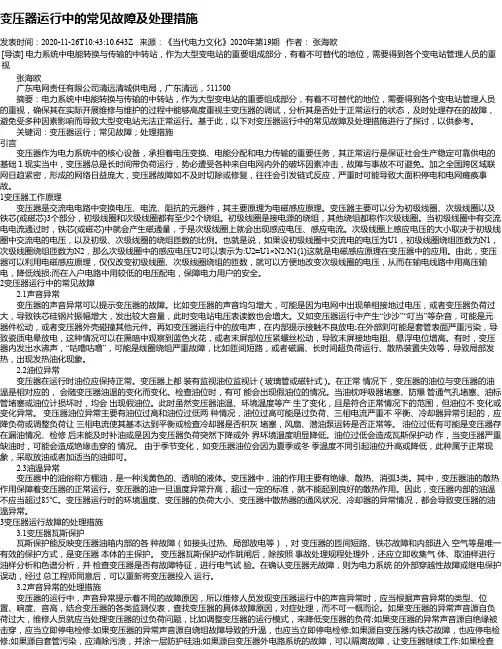

变压器运行中的常见故障及处理措施发表时间：2020-11-26T10:43:10.643Z 来源：《当代电力文化》2020年第19期作者：张海欧[导读] 电力系统中电能转换与传输的中转站，作为大型变电站的重要组成部分，有着不可替代的地位，需要得到各个变电站管理人员的重视张海欧广东电网责任有限公司清远清城供电局，广东清远，511500摘要：电力系统中电能转换与传输的中转站，作为大型变电站的重要组成部分，有着不可替代的地位，需要得到各个变电站管理人员的重视，确保其在实际开展维修与维护的过程中能够高度重视主变压器的调试，分析其是否处于正常运行的状态，及时处理存在的故障，避免受多种因素影响而导致大型变电站无法正常运行。

基于此，以下对变压器运行中的常见故障及处理措施进行了探讨，以供参考。

关键词：变压器运行；常见故障；处理措施引言变压器作为电力系统中的核心设备，承担着电压变换、电能分配和电力传输的重要任务，其正常运行是保证社会生产稳定可靠供电的基础１现实当中，变压器总是长时间带负荷运行，势必遭受各种来自电网内外的破坏因素冲击，故障与事故不可避免。

加之全国跨区域联网日趋紧密，形成的网络日益庞大，变压器故障如不及时切除或修复，往往会引发链式反应，严重时可能导致大面积停电和电网瘫痪事故。

1变压器工作原理变压器是交流电电路中变换电压、电流、阻抗的元器件，其主要原理为电磁感应原理。

变压器主要可以分为初级线圈、次级线圈以及铁芯(或磁芯)3个部分，初级线圈和次级线圈都有至少2个绕组。

初级线圈是接电源的绕组，其他绕组都称作次级线圈。

当初级线圈中有交流电电流通过时，铁芯(或磁芯)中就会产生磁通量，于是次级线圈上就会出现感应电压、感应电流。

次级线圈上感应电压的大小取决于初级线圈中交流电的电压，以及初级、次级线圈的绕组匝数的比例。

也就是说，如果设初级线圈中交流电的电压为U1，初级线圈绕组匝数为N1，次级线圈绕组匝数为N2，那么次级线圈中的感应电压U2可以表示为:U2=U1×N2/N1(1)这就是电磁感应原理在变压器中的应用。
