安全工器具技术参数-110kV绝缘操作杆（防雨）一、器具名称：110kV绝缘操作杆（防雨）二、使用功能：用于雨雪天气短时间对带电设备进行操作或测量的绝缘工具。
三、材质要求：由树脂、玻璃纤维等材料制成四、技术要求：1 材料要求1.1材料密度≥1.75 g/cm3。
1.2吸水率≯0.3%1.3 空心管材壁厚≥1.5mm；误差:±0.2mm（外径为50,60,70；允许误差±0.8时，最小壁厚为2.5mm）1.4 绝缘操作杆管内外表面应进行绝缘和防潮处理，管内应经烘干，并以绝缘堵头堵封处理或灌注轻而绝缘的材料。
2 电气性能2.1受潮前和受潮后的电气特性。
实心棒（标称外径30mm以下）干试验:泄露电流I1不大于10μA 实心棒（标称外径30mm以下）受潮后试验:泄露电流I2不大于30μA 实心棒（标称外径为30mm）干试验:泄露电流I1不大于15μA 实心棒（标称外径为30mm）受潮后试验:泄露电流I2不大于35μA管材（标称外径30mm以下）干试验:泄露电流I1不大于10μA 管材（标称外径30mm以下）受潮后试验:泄露电流I2不大于30μA管材（标称外径为32-70mm）干试验:泄露电流I1不大于15μA 管材（标称外径为32-70mm）受潮后试验:泄露电流I2不大于35μA2.2湿态绝缘性能：1200m长试品的1h淋雨试验，试品在100kv工频电压下无滑闪、无火花或击穿，表面无漏电腐蚀痕迹，无可察觉的温升。
3 机械特性3.1机械老化特性：4000次弯曲循环后，目视检查时，试品应该无损伤，也不应该有任何永久变形，4000次弯曲循环后，应通过受潮前及受潮后的绝缘试验。
使用存储要求：绝缘操作杆应贮存在干燥、清洁、通风良好的室内，并架在支架上或悬挂存放，不得斜靠及贴墙放置。
有条件的应存放在恒温、恒湿的安全工器具柜或恒温室。
使用前必须用清洁干燥的抹布擦拭干净。
五、备注：执行标准：DL408-91《电业安全工作规程》标准。

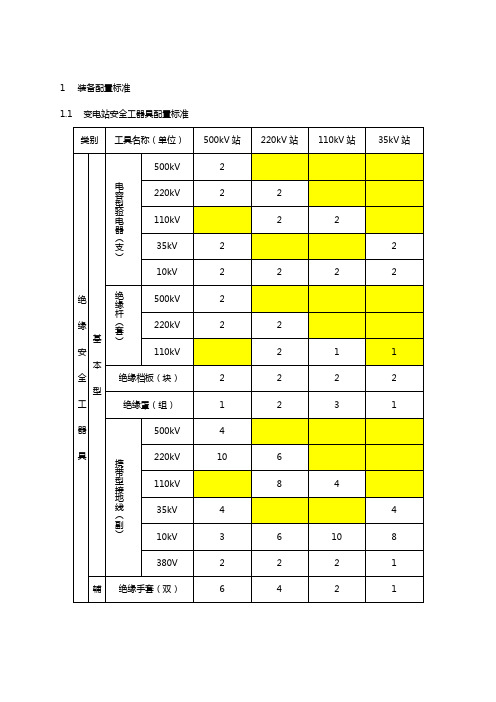

1装备配置标准
1.1变电站安全工器具配置标准
1.2现场消防设备配置标准
说明：
1)以上为220kV站的参考配置标准，其他站参照执行；
2)如果控制屏较多，面积较大，则按每8块屏配置一台灭火器计算，但总数不应小于8台；
3)如果开关（母线）室较长，则按每2个间隔配置一台灭火器计算，但总数不应小于8台；
4)室外消火栓保护半径不能大于150米，离建筑物的距离不能大于120米，每变电站按相
应位置设置6—8个消火栓，每个消火栓内配置水枪一支，20—25米消防水带一根，专
用扳手一把；
5)蓄电池室的灭火器应放置在门外；
砂箱容积不小于2立方米；消防铅桶应盛满黄沙。
附录7 各班站常用工器具仪器仪表配置标准
附录8 各站备品备件配置标准。
配电室绝缘工具的配备标准包括以下方面：
绝缘安全工器具：绝缘杆、验电器、携带型短路接地线、绝缘手套、绝缘靴（鞋）等。
登高作业安全工器具：安全帽、安全带、安全绳、非金属材质梯子等。
检修工具：螺丝刀、扳手、钢锯、电工刀、电工钳等。
测量仪表：红外温度测试仪、万用表、钳形电流表、500V 绝缘电阻表、1000V 绝缘电阻表、2500V绝缘电阻表等。
安全工器具使用前应进行试验有效期的核查及外观检查，检查表面有无裂纹、划痕、毛刺、孔洞、断裂等外伤，有无老化迹象。
对安全工器具的机械、绝缘性能发生疑问时，应追加试验，合格后方可使用。
此外，部分安全工器具还应符合下列要求：
绝缘杆应悬挂或架在支架上，不应与墙或地面接触。
绝缘手套、绝缘靴应与其他工具仪表分开存放，避免直接碰触尖锐物体。
高压验电器应存放在防潮的匣内或专用袋内。
以上信息仅供参考，具体可咨询专业人士获取准确信息。
安全工器具试验标准及周期表、绝缘工器具试验标准
位2009年。
线路用接地线按新试验期限第一次送检时间：城郊分局、局直属单位2006年；各县市局2007年；
2.线路用接地线仍用M代码表示；变电用接地线新增代码Mb,各单位应在10月底前将变
电用接地线在各自的安全工器具管理软件上用新代码完成更改工作。
、登高工器具试验标准
注：配电线路带电作业用绝缘安全帽应每年一次做电绝缘工频耐压20kv/3min试验。
三、起重施工用具试验标准
注：配电线路带电作业用绝缘紧线器，绝缘带（绳）按10kv绝缘绳试验标准：1分钟：允许荷重按额定荷重倍。
