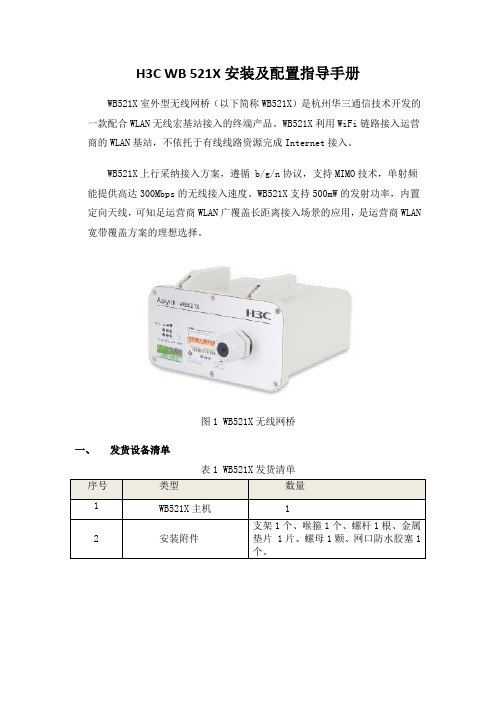

H3C WB 521X安装及配置指导手册WB521X室外型无线网桥（以下简称WB521X）是杭州华三通信技术开发的一款配合WLAN无线宏基站接入的终端产品。

WB521X利用WiFi链路接入运营商的WLAN基站，不依托于有线线路资源完成Internet接入。

WB521X上行采纳接入方案，遵循 b/g/n协议，支持MIMO技术，单射频能提供高达300Mbps的无线接入速度。

WB521X支持500mW的发射功率，内置定向天线，可知足运营商WLAN广覆盖长距离接入场景的应用，是运营商WLAN 宽带覆盖方案的理想选择。

图1 WB521X无线网桥一、发货设备清单表1 WB521X发货清单序号类型数量1WB521X主机 12 安装附件支架1个、喉箍1个、螺杆1根、金属垫片 1片、螺母1颗、网口防水胶塞1个。

二、设备按钮及指示灯说明图2 WB521X按钮及指示灯1.按钮说明序号按钮说明1 Reset按钮A.短按设备重启B.长按5秒钟以上设备恢复出厂设置在上电的情形下，先拆掉Reset 按键上的螺丝，然后按住WB521X 面板上的复位（Reset）按钮约5 秒钟，可恢复WB521X 的缺省设置，恢复成功后，请拧紧螺丝，不然可能会显现设备进水致使设备损坏。

2.指示灯说明序号指示灯状态含义1 WLAN信号强度指示灯1个灯亮无线信号弱2个灯亮无线信号强度中等3个灯亮无线信号强2 Power指示灯亮（绿灯）供电正常灭电源关闭或电源故障3 Diag指示灯亮（红灯）系统自检或发生故障灭系统自检正常或工作正常4 Lan指示灯亮（绿灯）Link建立，没有数据收发闪烁（绿灯）Link建立，有数据收发灭Link失败三、安装步骤及注意事项1.安装步骤步骤1 将网线穿过网口防水胶塞。

图 2步骤2 将网线连接到设备的以太网接口上，并拧紧网口防水胶塞。

图 3步骤3 确信支架安装的位置，用螺杆穿过支架和机壳，然后用金属垫片和螺母固定。

图 4步骤4 将喉箍穿过支架。

无线宽带CPE设备技术规范目录CPE设备技术要求 (2)1设备形态 (2)2通用性 (2)3传输性能 (2)4无线上行 (2)5工作模式 (2)6IP地址管理 (3)7安全功能 (3)8接口要求 (3)9天线增益 (3)10支持协议 (3)11限速功能 (4)12管理维护 (4)13可用性 (4)14环境要求 (4)14.1电源 (4)14.2安装要求 (4)14.3温度 (5)14.4湿度 (5)14.5防雷 (5)14.6防尘防水 (5)CPE设备技术要求1设备形态CPE应标时需注明应标设备型号，具体请按下表：2通用性CPE与其他厂家AP之间具有通用性，同时与其他厂家AP之间通用时是能够实现网管功能。

3传输性能1）支持视通状态下使用2.4G频段0-3KM距离的接入能力；2）支持视通状态下使用5G频段0-3KM距离的接入能力；2）室外无线接入终端带宽最低60Mbps以上；4无线上行1) 要求必须支持2.4G或者5G双流无线上行回传数据方式。

2)上行连接能够进行室外AP MAC地址的绑定。

5工作模式1）要求支持路由模式，支持Portal/PPPoE拨号客户端。

2）要求支持桥接模式。

6IP地址管理支持CPE设备静态配置IP地址、掩码、网管和DNS。

支持DHCP动态地址分配和转发功能。

7安全功能1)要求支持64、128位WEP加密，WPA，802.11i，支持WPA2和802.11i的多种密钥更新触发条件。

2)要求不同认证方式的同时支持和兼容不能带来性能的降低和安全性的隐患，同时要尽可能保证用户的易用性。

3)支持VPN透传。

4)支持IPv6透传。

8接口要求1) 以太网接口支持IEEE802.3 10/100Base-T自适应以太网接口。

2）空中接口支持802.11n协议，每个业务信道必须支持2发2收，双空间流；支持HT20和HT40两种信道带宽。

2.4G CPE支持1～13信道5GHz CPE支持36～64和100～165信道。

无线CPE简介一、无线CPE概念CPE的英文全称为：Customer Premise Equipment 。

无线CPE就是一种接收wifi信号的无线终端接入设备(可以说是功率增强型的WIFI信号的无线终端接入设备)，可取代无线网卡、无线AP和无线网桥。

可以接收无线路由器，无线AP和无线打印服务器的无线信号。

是一款新型的无线终端接入设备，大量应用于医院，单位，工厂，小区等无线网络接入，节省铺设有线网络的费用。

二、无线CPE的由来我们总是希望无线覆盖基站的覆盖范围越大越好，但是无线系统的传输距离同时也与客户终端设备的技术指标有关。

标准WiFi客户端的上行功率有限（一般为15dBm），无论无线覆盖基站的下行功率有多大，标准WiFi客户端的上行距离都受到了上行功率的限制，距离十分有限。

无线CPE就是专用客户终端设备，采用CPE的无线客户端距无线覆盖基站的距离比标准WiFi客户端能更远。

三、工作环境无线CPE有室内型和室外型两种。

室内型无线CPE是放置在室内使用，室外型无线CPE一般设置在房顶的抱杆或房屋外墙上。

IEEE 802.11规定室内WIFI设备的发射功率不可超过100mW，实际发射功率约60-70mW。

而室内型无线CPE的发射功率能达到500－1000mw,室外型无线CPE的发射功率的发射功率能达到2000mW。

从健康安全的角度考虑，室外型CPE优于室内型CPE。

下图是无线绿洲的无线CPE设备的一些参数：四、工作模式CPE可以有两种模式可以选择，作为STA模式的时候，可以将作为室外型AP使用，当处于AP模式的时候，可以作为AP使用。

但是现在CPE 采用AP模式的产品在市场上很少见。

五、在V-BOX上的借鉴思考如果铁通要在位置偏远，人口较少又比较分散的场景使用V-BOX，个人思考：（一）研发室外天线可以借鉴无线CPE的模式，在原有V-BOX的基础上，研发可用于室外的天线与V-BOX有线连接。

（二）与无线CPE结合使用通过室外型无线CPE有线连接V-BOX。

拓实cpe无线网桥说明书我们总是希望无线覆盖基站的覆盖范围越大越好，但是无线系统的传输距离同时也与客户终端设备的技术指标有关。

标准WiFi客户端的上行功率有限（一般为15dBm），无论无线覆盖基站的下行功率有多大，标准WiFi客户端的上行距离都受到了上行功率的限制，距离十分有限。

无线CPE就是专用客户终端设备，采用无线室外CPE 距无线覆盖基站的距离可以达到标准WiFi客户端的4倍。

当然在实际应用中，难以找到视距无遮挡的应用环境，通过无线传播模型的测算和实际经验表明，采用CPE的客户端与基站的传输距离可以达到1Km－5Km，无线CPE就是我们常说的无线网桥，是一种室外无线AP设备，一般是点对点连接，负责将一端的网络通过无线远距离传输到另外一端。

大多数的网桥都是使用的是5.8G更加干净的频段，也有使用2.4G的，不过由于干扰过大，已被弃用。

网桥主要用于室外监控，电梯监控，楼宇网络对传等场所。

工具/原料无线网桥：LF-P588 P581 P591系列-安装配件：仰角支架，三角支架，金属钢圈-设置工具：电脑或者手机方法/步骤1购买零配件和主机，检查设备是否齐全，网桥主机，POE电源适配器，金属钢圈，以及安装抱杆的支架，这里三角支架或者仰角支架选配即可2抱杆安装前，先在室内对网桥设置好参数再到室外进行抱杆安装，设置连线，网线连接网桥的WAN口，另外一端接到POE电源适配器的POE端口，POE电源的LAN抠连接电脑网口即可。

注意：电源适配器的POE口是用来给网桥通电与通信的，lan口用来接电脑或者路由器等设置完成后，将连接电脑的网线取下，连接到前段的网关或者交换机上，将网桥拿到室外固定地点进行抱杆安装使用三角支架安装网桥，先将U型线圈通过螺母安装固定在抱杆上，再使用线圈固定网桥，网桥可以上下调整角度。

使用仰角支架进行安装，可以壁挂或者抱杆，壁挂时，使用膨胀螺丝固定在墙面上，网桥通过线圈固定在支架上，通过支架可以调整网桥角度。

使⽤CPE⽆线中继+路由器实现⽹络⽆线中继wifi中继教程本教程通过使⽤ CPE：百⽶⽣活2 作为中继⽹桥，斐讯路由k2作为⽆线的发射路由，实现⽹络的中(ceng)继(wang)。

1. 材料准备需要准备两台安卓⼿机，百⽶⽣活2、斐讯k2和两条⽹线1.1 CPE：百⽶⽣活2在海鲜市场（咸鱼）可以购买，购买时需要买刷好波讯系统，带POE电源的设备（最好还能送⽹线）1.2 斐讯k2在拼多多上搜索 裴讯路由器k2 ，选择⼀家店后，购买时需要买带电源，刷华硕⽼⽑⼦系统的路由器2. ⽤ wifi 万能钥匙连接后分享密码(以华为为例) 2.1 打开 wifi 万能钥匙连接 wifi在连接找到可连接的wifi，连信号最好的。

回到设置，进⼊WLAN，点击连接的⽹络分享wifi⽤另外⼀个⼿机，打开微信扫描，得到账号和密码3. 使⽤CPE：百⽶⽣活2 中继3.1 在⽹络搜索框中搜索 192.168.10.1搜索完成并 输⼊密码：admin 登录3.2 点击配置向导点击配置向导选择⽆线终端选择路由 --> 下⼀步外⽹设置选择动态获取，内⽹设置如图所⽰，再点击下⼀步。

点击扫描扫描后出现以下界⾯，再⾥⾯找到需要中继的wifi，点击选择输⼊刚刚获得的密码--->锁定wifi，再点击下⼀步点击完成即可4. 使⽤斐讯K2作路由⽆线发射端4.1 ⽹络搜索框中搜索 192.168.2.1登录的⽤户名和密码皆为admin---->点击登录4.2 设置⽆线⽹络点击⽆线2.4G关闭启⽤⽆线点击⽆线5G --->启⽤⽆线设置⽆线SSID账号、认证⽅式、WPA加密和WPA密钥例：⽆线SSID账号：Harmony-5G认证⽅式：WPA-PersonalWPA加密：AESWPA密钥：********（⾃⼰设置）点击应⽤设置。

cpe技术参数
CPE（Customer Premise Equipment）是一种通信设备，主要技术参数如下：
- 网络接入能力：该设备支持4G/5G无线广域网双网备份以及Wi-Fi无线局域网等技术，提供不间断的多种网络接入能力。

- 数据传输安全：支持IPsec VPN、L2TP、PPTP、OPEN VPN、GRE、CA证书等技术，保障数据安全传输。

- 网络防护安全：支持SPI全状态检测、Secure Shell（SSH）、入侵保护(Ping)、DDoS 防御、攻击防御、IP-MAC绑定等防墙功能，保障网络不受外界攻击。

- 设备管理安全：支持Star Device Manager“星云”管理平台，方便用户通过管理平台对大量设备进行状态监控和集中管理。

- 高可靠性设计：采用软硬件看门狗及多级链路检测机制，保证通信的稳定性和可靠性。

- 链路冗余设计：支持双4G/5G和Wi-Fi、有线多路互为备份，为用户提供冗余的通讯链路。

CPE的技术参数可能会因不同的设备型号和制造商而有所不同，建议你参考设备的使用手册或咨询设备制造商以获取更详细的信息。

AP2400-OP型CPE技术规格书1产品用途AP2400-OP,0200N12P,CPE (如图1所示)是一种接收wifi信号的无线终端接入设备, AP2400-OP系列产品具有传输速率高、接收灵敏度高等特点。

同时在配合WLAN基站使用时，其远距离的数据传输能力更是增加了延伸了WLAN基站的覆盖范围。

利用AP2400-OP产品将室外的无线信号接入室内，扫清了WiFi覆盖的盲区，大大提高了WiFi网络的覆盖质量。

解决“最后几公里”的接入问题。

使偏远地区同样能享受WLAN业务带来的方便与快捷。

图1 AP2400-OP,0200N12P,CPE 产品外观2设备基本功能●支持高级x 1 技术，上下行流150Mbps●符合2.4GHz IEEE802.11n and IEEE802.11b/g标准●支持LAN●支持20MHz 和40 MHz 的带宽●工作模式: Bridge, Gateway, Ethernet Converter●无线模式: AP, Client, WDS●DHCP Server/Client●虚拟DMZ, Port Forwarding●防火墙, IP/Port/MAC 过滤●无线用户接入控制●无线安全- 64/128bit WEP, WPA TKIP, WPA2 AES, 802.1x●支持DHCP client, 支持IP, PPPoE, PPTP and L2TP for WAN 连接●WPS 功能●支持POE (PoE passive)●复位按钮在PoE接口旁●支持外置天线选择3设备技术规格AP2400-OP,0200N12P,CPE技术规格，见表2。

表 2 AP2400-OP,0200N12P,CPE技术指标4安装调试说明1）设备默认IP为192.168.2.1，默认用户名和密码为comba/password 2）可通过Web界面登陆CPE进行配置3）详细配置说明，请参阅用户手册。
