注塑机机械手说明书3、编程3 程序编辑3.1命令说明开机正常后进入归原点画页没有任何警报，按键归原点，归原点正常后进入下面画页按键返回至如下按键3-1 File:CNC4-3C3、编程按“教导”键进入编辑画页。
3.1.1编辑器说明删除一行程序创建一个新程序剪下一行程序复制一行程序贴上复制一行程序或剪下一行程序。
光标移到下一行换到下一页换到最下一页换到最上一页光标移到上一行换到上一页把程序内容显示扩大3-2 File:CNC4-3C3、编程编辑各功能键说明3.1.2教导指令1)直线(轴直线运动操作)按键进入各轴直线运动操作。
轴操作有两种方式，第一、直接通过数字键盘输入各轴位置;第二、通过右边各轴寸动键操作到所需位置，按左边“MX”等一个键把当前位置设到对画框内。
如果要全部设入，按键。
当通过数字键盘输入各轴位置时,一定要注意所设定值是否安全。
3-3 File:CNC4-3C3、编程2) 速度按键进入速度设定。
3) 计时按键进入延时功能设定。
3-4 File:CNC4-3C3、编程4)一般I/O按键进入侧姿回正等选择。
5) 成型I/O按键进入成型相关条件设定。
3-5 File:CNC4-3C3、编程6) 治具I/O按键进入治具相关功能设定。
7) 周边I/O按键进入周边相关功能设定。
3-6 File:CNC4-3C3、编程8) 回圈按键进入循环功能设定。
9) 跳跃按键进入跳转功能设定。
3-7 File:CNC4-3C3、编程10) 停止按键进入程序完成设定。
11) 宏按键进入调用已经编好的子程序。
编号为0~99共100个。
3-8 File:CNC4-3C3、编程12)堆叠按键进入装箱取物功能设定。
编号为0~3共4个。
13)运算按键进入相关功能设定。
此功能在高阶编程内做详细说明。
为变数。
3-9 File:CNC4-3C3、编程3.1.3编辑新程序1)程序保存归完原点后进入如下操作页面点击按钮，屏幕下方显示如下菜单单击，进入教导画面3-10 File:CNC4-3C3、编程点击档案按钮进入如下画面按钮，切换到如下画面在此页点击3-11 File:CNC4-3C3、编程点击模具编号空白框，弹出输入键盘如下输入模具编号，点击，再点击保存按钮。
2.操作说明2.1 开机启动程序流程1、检查气源是否接上；2、检查IMM联机是否接上；3、检查紧急停止是否正常；4、将总电源开关转向ON；5、将控制面板控制电源开关转向ON；6、再按下电源开关，系统电源自保ON；7、等后操作画面显示为系统正常后进入归原点画页：8、依划面显示指示，按Home 键，系统开始归原点；9、若有异常发生（会碰撞机构），可按停止键立即停止动作后，需关电源并重新启动电源；10、归原点完成，表示系统已经正常，画面自动切至手动操。
2.2 关机程序流程1、机器已停止各项操作后；2、将控制面板控制电源开关转向OFF；3、将总电源开关转向OFF；4、开启机器电源与关闭机器电源间隔不可过短，至少要一分钟以上时间，否则会减短控制系统寿命。
2.3 IMM信号处理说明1、安全门信号：当IMM信号OFF则机器立即停止动作。
2、紧急停止信号：当紧急停止信号OFF则机器立即停止动作。
3、全自动信号：机器自动运转需配和IMM自动信号ON，若IMM自动信号由ON→OFF则机器运转动作完成后立即退出。
机器手动操作须将要IMM自动信号OFF否则机器无法手动操作。
2.4归原点动作说明在此画面可以调整归原点时速度，侧姿状态，先后循序。
正臂上下归完原点后侧姿执行侧姿还是回正由此选择。
键把归原点速度按不同比例降低键把归原点速度按不同比例升高。
选择归原点个轴先后循序。
正常情况下先MZ,SZ再Mx,Sx,最后Y轴。
归原点循序更改一定要注意各轴安全。
发现归原点如果与模具等有干涉，进入手动画页，操作到安全位置后再归原点。
开机后警报或警告处理完成，按此键。
机器正常，按此键归原点。
系统归原点中。
归完原点后切至手动画页。
2.5手动操作说明2.5.1画面按键介绍画页切换到顶页画页切换到上一页画页切换到下一页画页切换到末页选择O点输出ON选择O点输出OFF各轴寸动操作。
操作过程中碰到极限开关勾选“馬達強制激磁”，按键，反方向操作轴寸动。
3程序编辑3.1 命令说明开机正常后进入归原点画页没有任何警报，按键归原点，归原点正常后进入下面画页按键返回至如下按键按“教导”键进入编辑画页。
3.1.1编辑器说明删除一行程序创建一个新程序剪下一行程序复制一行程序贴上复制一行程序或剪下一行程序。
光标移到下一行换到下一页换到最下一页换到最上一页光标移到上一行换到上一页把程序内容显示扩大编辑各功能键说明3.1.2教导指令1）直线（轴直线运动操作）按键进入各轴直线运动操作。
轴操作有两种方式，第一、直接通过数字键盘输入各轴位置；第二、通过右边各轴寸动键操作到所需位置，按左边“ MX ”等一个键把当前位置设到对画框内。
如果要全部设入，按键。
当通过数字键盘输入各轴位置时，一定要注意所设定值是否安全。
2）速度按键进入速度设定。
3）计时按键进入延时功能设定。
4）一般 I/O按键进入侧姿回正等选择。
5）成型 I/O按键进入成型相关条件设定。
6）治具 I/O按键进入治具相关功能设定。
7）周边 I/O按键进入周边相关功能设定。
8）回圈按键进入循环功能设定。
9）跳跃按键进入跳转功能设定。
10)停止按键进入程序完成设定。
11）宏按键进入调用已经编好的子程序。
编号为 0~99 共 100 个。
12）堆叠按键进入装箱取物功能设定。
编号为 0~3 共 4 个。
13）运算按键进入相关功能设定。
此功能在高阶编程内做详细说明。
为变数。
3.1.3编辑新程序1）程序保存归完原点后进入如下操作页面点击按钮，屏幕下方显示如下菜单单击，进入教导画面点击档案按钮进入如下画面在此页点击按钮，切换到如下画面点击模具编号空白框，弹出输入键盘如下输入模具编号，点击，再点击保存按钮。
在此画面中可以根据模具产品功能需要，编辑各式程序。
下面进入正式教导阶段：2）速度按键进入如下画面点击空白框，弹出输入键盘，输入速度值，点击，输入完毕，返回以上画面，点击，进入如下画面此速度为在下一速度设定前直线运动时各轴的运动速度，如果以下程序中没有再设定其它速度，整个程序中轴运动都以此速度运行。
一、机械手自动运行、生产1、检查压缩空气气压。
（如图1-1-1）图1-1-1机械手进口压力要求大于0.6MPa。
2、检查、确认无人处于机械手周围的防护区内。
3、确认主电源开关处于打开状态。
（如图1-3-1）图1-3-14、将操作模式选择器置于手动减速模式。
（如图1-4-1）图1-4-15、操作并确认机械手处于homepos。
具体操作见“五、机械手回原点”。
6、确认转台控制柜电源开关处于打开状态，模式选择为“手动”。
7、 打开程序窗口，调入喷涂程序。
① 打开程序窗口，按下File 菜单并选择 1 Open ...选项。
（如图1-7-1）图1-7-1② 按照所需用喷涂程序的路径查找程序。
（如图1-7-2）图1-7-2 ③ 调入程序。
将光标移至将要运行的程序上，按OK 功能键或回车键调入程序。
（如图1-7-3）图1-7-38、 将操作模式选择器置于自动模式。
（如图1-8-1）程序运行指针（PP ）图1-8-19、示教器显示屏出现自动生产确认信息。
（如图1-9-1）图1-9-110、按下OK功能键进入生产窗口。
（如图1-10-1）图1-10-111、按下控制面板上的“MOTOR ON”按钮，令马达上电。
（如图1-11-1）图1-11-112、按下Start功能键开始运行程序。
13、等待机械手将一些先前程序及初始数据加载完毕，确定有无任何错误信息跳出。
（如图1-13-1）图1-13-1如有错误信息跳出，先将操作模式选择器置于手动减速模式，然后重新从第4步开始。
二、生产过程中喷涂的流量、雾化、扇面的调节1、打开生产信息界面。
（如图1-13-1）①在自动状态下生产，开始运行程序后，自动跳入生产信息界面。
如“一、机械手自动运行、生产”中第13步所示。
②当前窗口未在其它窗口，或是当前窗口为其它窗口，但未在生产信息界面时。
按下键打开其它窗口，并将光标移至Production，按回车键进入生产信息界面。
（如图2-1-1）图2-1-12、按下Paint菜单，选择 2 Brush Factors ...选项。
4.维护篇4.1系统相关参数设定按键返回到下面操作键。
4.1.1操作设定按“系统”键进入下画页。
4.1.2禁区设定按“禁区”键进入下画页。
在此画面设定各轴禁区位置。
4.1.3极限设定按“极限”键进入下画页。
在此画面设定各轴最大最小值。
4.1.4出厂设定按“出厂”键进入下画页。
在此面可以看机械出厂前相关信息。
4.1.5语言切换按“语系”键进入文字切换。
4.1.6系统参数备份按“备份”键进入系统参数备份。
在主机USB接口插入U盘，选汇出到USB，选要汇出内容点击“开始传输”键，把数据传到U盘。
如下图所示：若U盘内有改好的Ladder，可以由USB汇入。
更改PLC后由此传到控制器。
4.1.7系统升级按键返回，再按“>>”键切换下一功能键，点击“升级”键。
在主机USB接口插入U盘，盘内有要升级的程序，点“确定”开始程序升级。
4.2系统维护在操作切换栏按“维护”键进入下面画页。
在此画面可以观看系统变量内的值，程序执行时是否按要求变化。
发生故障时查找原因。
按“I/OMap”键进入下面画页。
在DIMap,DOMap内offset位看I/O点实际对应硬件接线位置。
按键返回，再按“切换用户”键进入下面画页。
在此画页内更改操作权限。
10~19为机械厂使用权限。
20~29为编辑权限。
99为一般用户权限。
改变使用者等级输入密码"****"点击OK键后出现如下画页在此等级下，进入编辑，修改。
按键返回，再按“操作权限”键进入下面画页。
此画页设定不同画页采用不同使用权限。
按键返回，再按“变更密码”键进入下面画页。
用户根据要求设定新密码。
按键返回，再按“阶梯图”键进入下面画页。
通过此画页看程序运行，以及PLC输入输出等状态。
4.3教好程序备份在教导画页内按“档案”键进入下面画页。
在此画页按“汇入汇出”键进入下面画面。
在主机USB接口插入U盘，选汇出到USB，选要汇出内容点击“开始传输”键，把数据传到U盘。

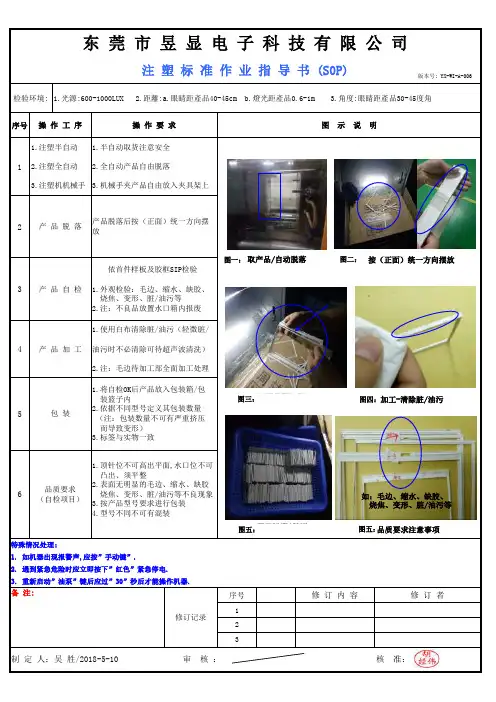

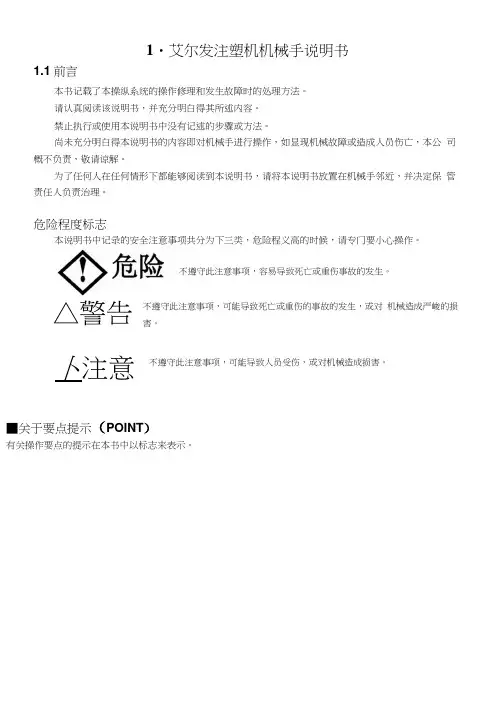

1・艾尔发注塑机机械手说明书1.1前言本书记载了本操纵系统的操作修理和发生故障时的处理方法。
请认真阅读该说明书，并充分明白得其所述内容。
禁止执行或使用本说明书中没有记述的步骤或方法。
尚未充分明白得本说明书的内容即对机械手进行操作，如显现机械故障或造成人员伤亡，本公 司概不负责，敬请谅解。
为了任何人在任何情形下都能够阅读到本说明书，请将本说明书放置在机械手邻近，并决定保 管责任人负责治理。
危险程度标志本说明书中记录的安全注意事项共分为下三类，危险程义高的时候，请专门要小心操作。
不遵守此注意事项，可能导致死亡或重伤的事故的发生，或对 机械造成严峻的损害。
不遵守此注意事项，可能导致人员受伤，或对机械造成损害。
■关于要点提示（POINT ）有关操作要点的提示在本书中以标志来表示。
不遵守此注意事项，容易导致死亡或重伤事故的发生。
△警告卜注意1.1安全注意事项■保养作业■完成作业后△警告A 注意•禁止使用空气枪清扫机械手，以防止细小的灰尘侵入到周密加工组装零部件中，造 成机械手质量的恶化。
e电动机、电磁开关等，在关闭电源后的一段时刻内还存在着高温，请小心操作。
1- 2安全注意事项为了安全正确地使用自动机械手，危险的地点贴有警告标志。
■危险程度标志本说明书中记录的安全注意事项共分为下三类，危险程义高的时候，请专门要小心操作。
不遵守此注意事项，可能导致死亡或重伤的事故的发生，或对 机械造成严峻的损害。
不遵守此注意事项，可能导致人员受伤，或对机械造成损害。
■警告标志板的种类探 请注意，可能存在着在本类型的机械中没有使用的警告标志。
•禁止进入到动作范畴内不遵守此注意事项，容易导致死亡或重伤事故的发生。
△警告卜注意机械手在工作范畴内是高速运转的，因此 本机在自动运转的时候，请勿进入到工作 范畴内。
另外，即使在自动运行以外，以 保养机械为LI 的或其它理山，躯体或躯体 的某部分进入到工作范畴内的时候，必须 按照一定的步骤，关闭电源和空气压力开 关后，再进行操作。
