表Ⅳ-2-35 铂铑-铂(分度号LB-3)热电偶毫伏值与温度换算表
热电偶用补偿导线
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。
本产品等效采用IEC584-3《热电偶第三部分—补偿导线》国家标准。
绝缘层和所层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度在-60~205~260℃属于当代国际先进水平。
产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
主要技术指标
补偿导线型号按产品的品种划分为：SC、KC、KX、EX、JX、TX。
其中：a）型号第一个字母与热电偶的分度号相对应；
b）字母“X”表示延伸型补偿导线（型别）
c）字母“C”表示补偿型补偿导线（型别）
(参考端温度为0℃)
表Ⅳ-2-36 铂铑-铂(分度号LL-2)热电偶毫伏值与温度换算表
(参考端温度为0℃)
表Ⅳ-2-37 镍铬-镍硅(分度号EU-2)热电偶毫伏值与温度换算
(参考端温度为0℃)。
热电偶规格型号说明 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于热电偶，N、K、E、J、T属于廉金属热电偶。
常用热电偶材料：热电极材料（正极负极) S铂铑10纯铂R铂铑13纯铂B铂铑30铂铑 6 K镍铬镍硅T铜镍J铁铜镍N镍铬硅镍硅E镍铬铜镍常用热电偶有: 镍铬-康铜热电偶分度号E0--800【1000】度镍铬-镍硅热电偶分度号K0-1000【1300】度铂铑10-铂热电偶分度号S0-1300【1600】度铂铑30-铂铑6热电偶分度号B0-1600【1800】度铂铑13-铂热电偶分度号R0-1400【1600】度注：括弧内数字为短时最高使用温度。
提示：K分度热电偶最佳测温范围在1000度以下，超过1000度后，会发生铬择优氧化，热会内缓慢发生变化【降低】，这种变化很难发现，容易给控温造成严重后果。
校对K分度热电偶主要使用下列设备：1300度的管式、二等标准铂铑10-铂热电偶、电子电位差计、标准【室温】。
说明：S分度号的特点是抗氧化性能强，宜在氧化性、气氛中连续使用，长期使用温度1400℃，短期1600℃。
在所有热电偶中，S分度号的等级最高，通常用作标准热电偶；R分度号与S分度号相比除热大15%左右，其它性能几乎完全相同；B分度号在室温下热极小，故在测量时一般不用。
它的长期使用温度为1600℃，短期1800℃。
可在氧化性或中性气氛中使用，也可在真空条件下短期使用。
N分度号的特点是1300℃下高温抗氧化能力强，热的长期稳定性及短期热循环的复现性好，耐核及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、气氛中连续使用，长期使用温度1000℃，短期1200℃。
在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。
热电偶分度号目录常见的热电偶热电偶的分度号性能研制常见的热电偶热电偶的分度号性能研制展开常见的热电偶常用热电偶可分为标准热电偶和非标准热电偶两大类。
所谓标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T 七种标准化热电偶为我国统一设计型热电偶。
热电偶的分度号主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
以下是对热电偶分度号的解释S 铂铑10 纯铂R 铂铑13 纯铂B 铂铑30 铂铑6K 镍铬镍硅T 纯铜铜镍J 铁铜镍N 镍铬硅镍硅E 镍铬铜镍性能1.铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。
偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。
该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。
S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。
它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。
由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。
S型热电偶不足之处是热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。
2.铂铑13-铂热电偶铂铑13-铂热电偶（R型热电偶）为贵金属热电偶。
热电偶毫伏值与温度换算表(共5页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
表Ⅳ-2-35 铂铑-铂(分度号LB-3)热电偶毫伏值与温度换算表
热电偶用补偿导线
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。
本产品等效采用IEC584-3《热电偶第三部分—补偿导线》国家标准。
绝缘层和所层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度在-60~205~260℃属于当代国际先进水平。
产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
主要技术指标
补偿导线型号按产品的品种划分为：SC、KC、KX、EX、JX、TX。
其中：a）型号第一个字母与热电偶的分度号相对应；
b）字母“X”表示延伸型补偿导线（型别）
c）字母“C”表示补偿型补偿导线（型别）
(参考端温度为0℃)
表Ⅳ-2-36 铂铑-铂(分度号LL-2)热电偶毫伏值与温度换算表
(参考端温度为0℃)
表Ⅳ-2-37 镍铬-镍硅(分度号EU-2)热电偶毫伏值与温度换算
(参考端温度为0℃)
100
200
300
400
500
600
700
800
900
1000
1100
1200
1300
- -。
热电偶毫伏值与温度换算表(共5页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
表Ⅳ-2-35 铂铑-铂(分度号LB-3)热电偶毫伏值与温度换算表
热电偶用补偿导线
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。
本产品等效采用IEC584-3《热电偶第三部分—补偿导线》国家标准。
绝缘层和所层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度在-60~205~260℃属于当代国际先进水平。
产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
主要技术指标
补偿导线型号按产品的品种划分为：SC、KC、KX、EX、JX、TX。
其中：a）型号第一个字母与热电偶的分度号相对应；
b）字母“X”表示延伸型补偿导线（型别）
c）字母“C”表示补偿型补偿导线（型别）
(参考端温度为0℃)
表Ⅳ-2-36 铂铑-铂(分度号LL-2)热电偶毫伏值与温度换算表
(参考端温度为0℃)
表Ⅳ-2-37 镍铬-镍硅(分度号EU-2)热电偶毫伏值与温度换算
(参考端温度为0℃)
100
200
300
400
500
600
700
800
900
1000
1100
1200
1300
- -。
S型热电偶）铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。
偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。
该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。
S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。
它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。
由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。
S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。
（R型热电偶）铂铑13-铂热电偶铂铑13-铂热电偶（R型热电偶）为贵金属热电偶。
偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（RP）的名义化学成分为铂铑合金，其中含铑为13%，含铂为87%，负极（RN）为纯铂，长期最高使用温度为1300℃，短期最高使用温度为1600℃。
R型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。
其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。
由于R型热电偶的综合性能与S型热电偶相当，在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少采用。
1967年至1971年间，英国NPL，美国NBS和加拿大NRC三大研究机构进行了一项合作研究，其结果表明，R型热电偶的稳定性和复现性比S型热电偶均好，我国目前尚未开展这方面的研究。
R型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

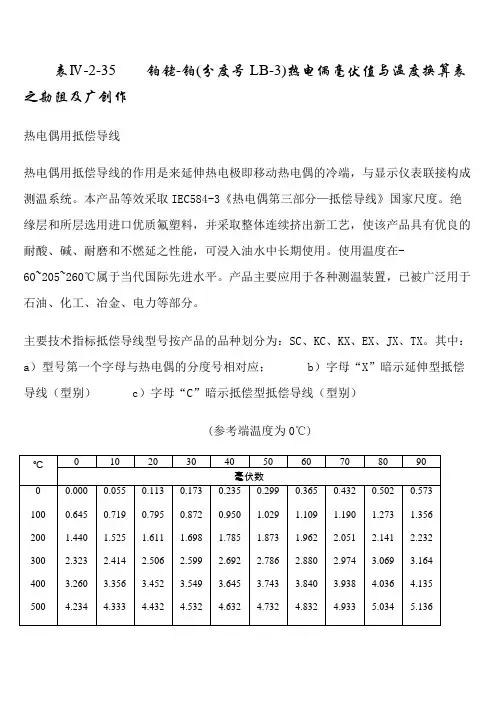

表Ⅳ-2-35 铂铑-铂(分度号LB-3)热电偶毫伏值与温度换算表之勘阻及广创作
热电偶用抵偿导线
热电偶用抵偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。
本产品等效采取IEC584-3《热电偶第三部分—抵偿导线》国家尺度。
绝缘层和所层选用进口优质氟塑料，并采取整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度在-
60~205~260℃属于当代国际先进水平。
产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部分。
主要技术指标抵偿导线型号按产品的品种划分为：SC、KC、KX、EX、JX、TX。
其中：a）型号第一个字母与热电偶的分度号相对应；b）字母“X”暗示延伸型抵偿导线（型别）c）字母“C”暗示抵偿型抵偿导线（型别）
(参考端温度为0℃)
表Ⅳ-2-36 铂铑-铂(分度号LL-2)热电偶毫伏值与温度换算表
)
(参考端温度为0℃
表Ⅳ-2-37 镍铬-镍硅(分度号EU-2)热电偶毫伏值与温度换算
(参考端温度为0℃)。
表Ⅳ-2-35 铂铑-铂(分度号LB-3)热电偶毫伏值与温度换算表
热电偶用补偿导线
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。
本产品等效采用IEC584-3《热电偶第三部分—补偿导线》国家标准。
绝缘层和所层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。
使用温度在-60~205~260℃属于当代国际先进水平。
产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
主要技术指标
补偿导线型号按产品的品种划分为：SC、KC、KX、EX、JX、TX。
其中：a）型号第一个字母与热电偶的分度号相对应；
b）字母“X”表示延伸型补偿导线（型别）
c）字母“C”表示补偿型补偿导线（型别）
(参考端温度为0℃)
表Ⅳ-2-36 铂铑-铂(分度号LL-2)热电偶毫伏值与温度换算表
(参考端温度为0℃)
表Ⅳ-2-37 镍铬-镍硅(分度号EU-2)热电偶毫伏值与温度换算
(参考端温度为0℃)。
铂铑30-铂铑6热电偶(B型)分度表(参考端温度为0℃)铂铑10--铂热电偶分度表(S)测量温度及允差1.B型热电偶介绍：镍铬硅-镍硅热电偶(N型热电偶)为廉金属热电偶，是一种最新国际标准化的热电偶，是在70年代初由澳大利亚国防部实验室研制成功的它克服了K型热电偶的两个重要缺点：K型热电偶在300~500℃间由于镍铬合金的晶格短程有序而引起的热电动势不稳定;在800℃左右由于镍铬合金发生择优氧化引起的热电动势不稳定。
正极(NP)的名义化学成分为：Ni:Cr:Si=84.4:14.2:1.4，负极(NN)的名义化学成分为：Ni:Si:Mg=95.5:4.4:0.1，其使用温度为-200~1300℃。
N型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，抗氧化性能强，价格便宜，不受短程有序化影响等优点,其综合性能优于K型热电偶,是一种很有发展前途的热电偶.N型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛中。
B型热电偶为贵金属热电偶。
偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（BP）的名义化学成分为铂铑合金，其中含铑为30%，含铂为70%，负极（BN）为铂铑合金，含铑为量6%，故俗称双铂铑热电偶。
该热电偶长期最高使用温度为1600℃，短期最高使用温度为1800℃。
B型热电偶实际就是分度号为B的双铂铑热电偶，它可以测量0~1800℃的介质的温度，在1300~1600℃可以长期使用。
是高温测量的最佳热电偶。
特点：B型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长，测温上限高等优点。
适用于氧化性和惰性气氛中，也可短期用于真空中，但不适用于还原性气氛或含有金属或非金属蒸气气氛中。
B型热电偶一个明显的优点是不需用补偿导线进行补偿，因为在0~50℃范围内热电势小于3μV。
缺点：B型热电偶不足之处是热电势，热电势率较小，灵敏度低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。
