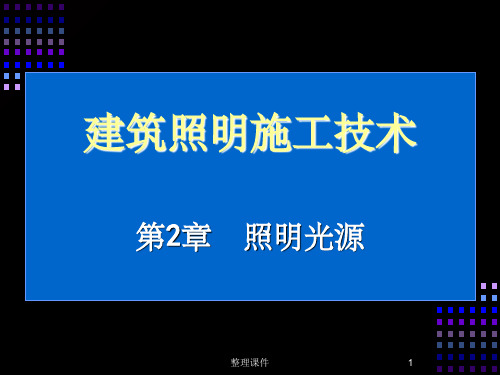

《照明光源》PPT课件

40，PZ是“普通照明”两词第一个字的汉语拼音首字母的组合，220是表示白炽灯额定工作电压，单位是V；40表示白炽灯的额定电功率，单位为w。
整理课件
6
• 荧光灯型号中的色调即发光颜色，用两个字母表示，所代表的意义分别为：
• RR表示日光色(6500K)； • RZ表示中性白色(5000K)； • RL表示冷白色(4000K)； • RB表示白色(3500K)； • RN表示暖白色(3000K)； • RD表示白炽灯色(2700K)。
整理课件
15
• 3.平开关的安装
• 应使操作柄向下时接通电路，向上时分断电路，不要装反。
• 4.双联开关的安装
• 双联开关用于两处控制一盏电灯的电路。两只双联开关中的公共接线桩线头不能接错。如果接错了，易发生短路事故，接好线后应经过仔细的检查才可通电使用。
整理课件
16
五、白炽灯电路的常见故障的排除方法
• 2.灯架离可燃建筑面的净距不得小于1m，以避免出现烤焦或引燃事故。
• 3.固定安装的灯架离地垂直高度不宜低于 6m，以免产生眩光。
整理课件
29
•
4.灯管在工作时必须处于水平状态，倾斜
度不得超过4°。否则会因在自重的作用下，
使钨分子大量回归在灯丝的下端部分，这样就
要使上端部分的灯丝迅速变细，从而使灯丝寿
• 如表2—3所示。
整理课件
17
整理课件
18
2.1.2 卤钨灯
• 一、卤钨灯的发光原理与分类
•
卤钨灯属于热辐射光源，是在白炽灯的基础上改
进而得的与普通白炽灯最突出的差别就是卤钨灯泡内
所填充的气体含有部分卤族元素或卤化物。当充入卤
素物质的灯泡通电工作时，从灯丝蒸发出来的钨，在

光源基础知识(共82张PPT)可修改文字

高压汞灯：404.7，435.8，546.1，578nm 四条汞的特征谱线。
灯丝光谱
自镇流高压汞灯：四条汞的特征谱线+灯丝光谱，增加了红光成分
荧光粉作用：一般涂敷发红光的荧光粉，将发出的紫外线转换为红色可见光，提高光通和显色
指数，降低色温。
备注：1大气压=760mmHg=760乇=1000mbar=101325Pa=0.1MPa
高光效钠灯：
充氙气压力25~30乇提高到250~360乇后：
光效提高10%以上；流明维持率提高；
寿命延长；启动困难一些。
高光效钠灯
标准钠灯
高光效钠灯的电弧管有辅助启动线
标准钠灯的电弧管没有辅助启动线
高压钠灯类别：按结构分类
双管钠灯：
寿命提高80%
光通下降3% 热启动性能提高
双管钠灯
普通钠灯
高压钠灯类别：
按泡壳涂粉分类：清光，涂粉（漫反射用）。
按灯头分类：E39，E40；E26，E27。
按额定功率分类。
金属卤化物灯类别：
石英金卤灯：
钪钠系列；
稀土系列；钠铊铟系列；
彩卤灯系列。
陶瓷金卤灯。
石英金卤灯是在高压汞灯的基础上，添加金属卤化
物而制成。由于所添加的金属卤化物的金属元素
电离电位和激发电位都低于汞原子，所以发光光谱主要以金属卤化物中的金属为主。
所以：
高压钠灯外玻壳一般抽真空，使电弧管各部位温度不
均匀，而且不受环境温度影响。
高压汞灯外泡壳充氮气（自镇流充灯泡氩），氮气一方面散热，另一方面气体循环，使电弧管放电腔各部位温度更加均匀。
• 普通照明金属卤化物灯结构：
高纯氮填充气

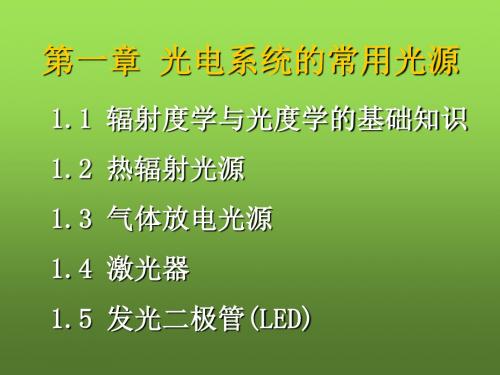

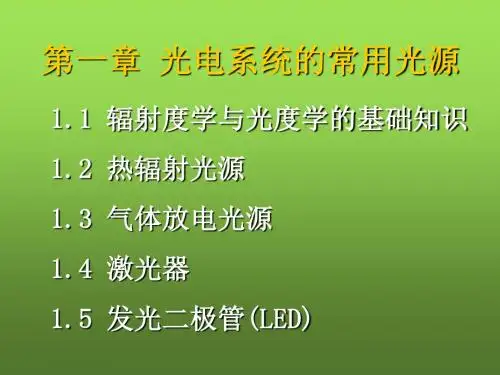

光电系统的常用光源 PPT课件

1.4 激光器
20世纪激光的诞生标志着人类对光子的掌握和利用进入了一个崭新的阶段。
一、激光器概述
基激本光结器构的
激机光理形成优激越光性的
•电泵浦或光泵浦； •造成工作物质中粒子数反转分布，自发辐射引发受激辐射； •谐振腔对辐射光波选频放大。
高亮度、高方向性、高单色性和高度的时间空间相干性
发光机理：气体放电。气体放电光源的特点：
1）发光效率高,节能。 2）电极牢固紧凑，耐震，抗冲击。 3）寿命长，比白炽灯长2～10倍。 4）辐射光谱可以选择，只要选用适当的发光材料。
一、汞灯
泡壳内充汞蒸汽
1.低压汞灯：作253.7nm紫外光源；作荧光灯（…日光灯）。
2.高压汞灯：可见辐射加强，呈带状光谱，可作高效照明光源。
1.1 辐射度学与光度学的基础知识
介绍描述光辐射的一套参量一、辐射度的基本物理量
1.辐射能 Qe 单位为J（焦耳） 2.辐射通量 e 又称辐射功率单位为W（瓦、焦耳每秒） 3.辐射强度 Ie , 描述点辐射源的辐射功率在不同方向上的分布。
d e I e ( , ) d
M e 的定义
Be , 的定义
5.辐射照度 Le d e Le dS 6.光谱辐射量
单位：
W
m2 （瓦每平方米）
辐射量的光谱密度，辐射量随波长的变化率。
d e e ( ) d
光谱辐射通量e ( )与波长的关系
e e ( ) d
0

其它辐射度量都有类似关系。
B m / n
n(1 sin ) m
2 n m

DFB 激光器

灯光PPT(优秀课件)

技巧
采用五光十色的霓虹灯和LED灯，打造充满活力的商业氛围。同时，利用灯光的变化和动态效果，吸引顾客的注意力。
效果
营造出独特的商业氛围，提升品牌形象，吸引更多顾客。
案例三：舞台剧的灯光魔法
01
02
目的
技巧
为舞台剧营造氛围，突出角色情感，引导观众的视线。
利用灯光颜色的变化和明暗调节，模拟出不同的场景和情感氛围。同时，通过精确的灯光投射和动态效果，突出角色的情感变化和情节发展。
特点
壁灯的安装位置灵活，可以根据需要进行调整。同时，壁灯的光线柔和且覆盖范围较小，能够提供舒适的阅读或休息环境。
选购要点
在选购壁灯时，应考虑使用场景和个人喜好等因素，同时要注意灯罩的质量和光源的品质。
03 灯光设计原则与技巧
照明与舒适度
01
02
03
合适的照度
根据场景和功能需求，选择合适的照度，确保观众能够清晰地观看PPT内容。
灯光在生活中的应用
照明
显示
指示
艺术与娱乐
家庭、办公室、商场等场所的照明。
电视、电脑显示器、手机屏幕等显示设备。
交通信号灯、航标灯等。
舞台灯光、摄影灯油灯等。
近代
白炽灯、荧光灯的发明和应用。
现代
LED灯的普及和应用，智能照明的兴起。
02 灯具种类与选择
吊灯
01
为演出提供绚丽多彩的视觉效果，增强艺术感染力。
突出重点
通过聚光、追光等手段突出演员和舞台焦点。
情感表达
通过灯光变化表达情感和情节变化。
景观照明
美化城市形象
通过灯光装饰城市建筑、公园、街道等，提升城市形象。
增强空间感

光源的性能及选择照明灯具演示精品PPT课件

E S
15
5.亮度
发光体在视线方向单位投影面上的发光强度称为亮度（ luminace ），用符号 L 表示，单位为cd/m2。图10.1.1所示发光体在视线方向的亮度为:
L I I cos I S S cos S
16
6.光源的显色性能
光源对被照物体颜色显现的性质称为光源的显色性能。物体的颜色以日光或与日光相当的参考光源照射下的颜色为准。
光源来使用。
卤钨灯是利用卤钨循环的原理，在白炽灯中充入微量的卤化物，结构见图10.2.2，白炽灯灯丝蒸发出来的钨和卤元素结合，生成的卤化钨分子扩散到灯丝上重新分解，使钨又回到灯丝上，从而既提高了灯的光效又延长了使用寿命。
30
（3）荧光灯
外荧光灯要与镇流器（或称稳压器）一起使用，将工作电流限制在额定值。荧光灯的优点是光效高，寿命长，显色性好；但需要附件多，不宜用于需要频繁启动的场合。
32
（5）高压钠灯
结构见图10.2.5，高压钠灯利用高压钠蒸气放电发光，其辐射光的波长集中在人眼较敏感的区域内。
具有照射范围广，寿命长，紫外线辐射少，透雾性好等优点。但显色性差，对电压波动较敏感。
33
（6）金属卤化物灯
金属卤化物灯是在高压汞灯的基础上发展起来的，它克服了高压汞灯显色性差的缺点。在高压汞灯内添加了某些金属卤化物，通过金属卤化物的循环作用，不断向电弧提供金属蒸气，金属原子在电弧中受电弧激发而辐射发光。

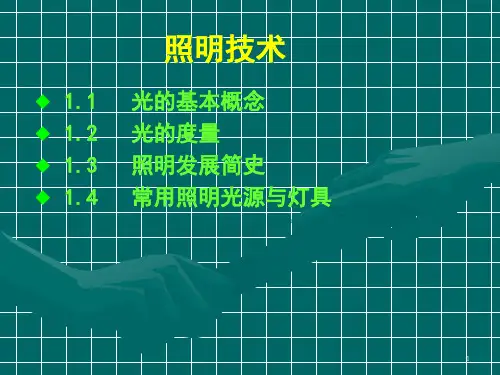

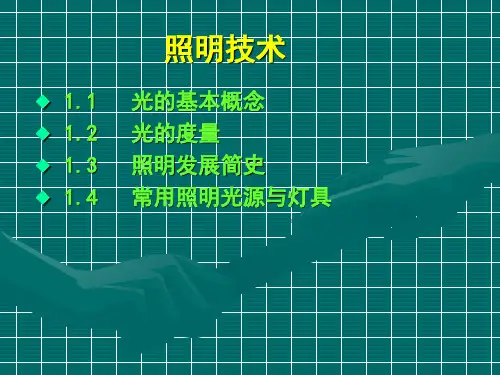

照明技术
1.1 1.2 1.3 1.4
光的基本概念光的度量照明发展简史常用照明光源与灯具
1
1.1 光的基本概念
• 1 光的基本性质 • 2 光的电磁理论 • 3 光的量子理论 • 4 人眼的视觉

《照明行业各种灯具》课件

优先选择高效节能、环保材料制成的灯具，以降低能源消耗和减少环
境污染。
安全可靠原则
确保所选灯具符合相关安全标准，使用过程中不会发生触电、火灾等
安全事故。
经济性原则
在满足使用需求的前提下，选择性价比高的灯具，避免不必要的浪费
。
照明灯具的使用注意事项
正确安装
按照说明书正确安装灯具，确保灯具稳固、安全可靠。
绿色照明的挑战
绿色照明需要克服成本高、技术难度大、市场接受度低等问题，同时还需要应对国际环保法规和贸易壁垒的挑战。
03
绿色照明的机遇
绿色照明为照明企业提供了新的商业机会和市场空间，同时也为推动经
济发展和环保事业做出了积极贡献。
新材料、新技术在照明行业的应用
新材料
随着科技的不断进步，各种新材料不断涌现，为照明行业带来了新的发展机遇。新材料具有优异的物理和化学性能，可以提高照明产品的性能和寿命，降低生产成本，为消费者提供更加优质的产品和服务。
近代照明
随着电力技术的发展，白炽灯、荧光灯等照明器具逐渐普及，照明进入家庭和商业领域。
照明行业的现状与趋势
现状
目前全球照明市场规模持续扩大，照明产品种类繁多，应用领域广泛。
趋势
随着环保意识的提高和科技的进步，节能环保、智能化、个性化成为照明行业的发展趋势。
照明灯具的分类与应用
室内照明灯具
在断电或其他紧急情况下使用的照明灯具，具有备用电源和快速
启动功能。
特点
能够在断电或其他紧急情况下迅速启动，提供稳定、明亮的光线，保障人员安全和应急工作的顺
利进行。
应用
广泛应用于公共场所、医院、学校等人员密集的场所，为应急疏

照明基础知识3照明光源

设计师所面临的问题是选择最好的光源来满足用户的要求。
荧光灯照明还不能简单地取代白炽灯照明。荧光灯和紧凑型荧光灯可以在很多地方使用，
但是需要认真加以研究的是如何来使用这种高效的光源。
编辑ppt
13
3.5 高强度气体放电灯（HID）
体型精巧、寿命长、光输出高，经常被用在道路、照明、广场照明以及一些像体育馆或工厂厂房等大型室内空间的照明中。
白炽灯的光效比较低，标准白炽灯的光效大约是 5 －20lm／W；卤钨灯的光效大约是15～25lm／W。新近研制的可以反射红外线的卤钨灯，其效率大约为20～35lm／W。
在进行调光时，白炽灯能够做到随着光强降低而使其颜色逐渐变红，白炽灯具有各种各样的尺寸。
低光效和较短的使用寿命是这类光源最大的缺点。
编辑ppt
11
紧凑型荧光灯（又称为节能灯）
灯耗仅为白炽灯的1/4。一种是配有螺旋形灯头并能安装在白炽灯灯座上的光源，可直接用来替换白炽灯；另一种是配有卡口灯头的光源，则要安装在专为紧凑型荧光灯设计的灯具上。
编辑ppt
12
荧光灯的几个值得注意的特点
荧光灯和紧凑型荧光灯有比较高的光效、较好的甚至是很完美的显色性能、可以进行调光以及现在的光源所具有的许多其他的优点。
编辑ppt
14
HID灯的类型
（1）金属卤化物灯
（2）钠灯
（3）汞灯
编辑ppt
15
（1）金属卤化物灯
金属卤化物灯能产生具有良好颜色特性的白光，同时光源的尺寸也比较多，可用于体育馆照明灯具的大尺寸光源。
标准金属卤化物灯的色温大约是3700－4100K，这种色温看上去有点偏冷和偏绿，其显色指数是65～70。
编辑ppt

照明PPT课件

包括光源、控制光线方向的光学器件（反射器、折射器）、固定和防护灯泡以及连接电源所需的组件和供装饰、调整和安装的部件等。
照明器是指光源和灯具的总称。
2.照明器的作用
照明器的主要作用就是固定和保护电光源，并使之与电源安全可靠地连接；合理分配光输出；装饰、美化环境二、照明器的分类
照明器形态各异，种类繁多，可从不同的角度进行分类。
高压钠灯
金属卤化物灯主要由一个透明的玻璃外壳和耐高温的石英玻璃管组成。壳和管之间充入氮气及其他惰性气体、汞蒸气和金属卤化物(碘化钠、碘化铊、碘化铟等)，目前常用的金属卤化物有镝灯、钠铊铟灯、氙灯等。
金属卤化物灯
第二节照明器
一、照明器及其作用
1.照明器
照明器是根据人们对照明质量的要求，重新分布光源发出的光通，防止人眼受强光作用的一种设备。
3.荧光灯（1）构造、原理
荧光灯是第二代光源，它是一种低压汞蒸气放电灯。
直管式荧光灯的外形如下页图所示。荧光灯管的主要部件是灯头、热阴极和内壁涂有荧光粉的玻璃管。热阴极为涂有热发射电子物质的钨丝，玻璃管在抽真空后充入气压很低的汞蒸气和惰性气体氩。在管内壁涂上不同的荧光粉，则可制成月光色、白色、暖白色以及三基色荧光灯。
（2）荧光灯的工作电路
（3）特点荧光灯具有表面亮度低，
表面温度低，光效高，寿命长，显色性较好，光通分布均匀等特点。它被广泛用于进行精细工作、照度要求高或进行长时间紧张视力工作的场所。
开关频繁会缩短灯管寿命，电压偏移对荧光灯的寿命和光效影响较大，环境温度和湿度对荧光灯的工作影响大。
三、照明配电线路
1.进户线它是由建筑物外引至总配电箱的一段线路。

光源的性能及选择照明灯具PPT课件

式中 Φ——光源在立体角Ω内所辐射的总光通量；
Ω——空间立体角，S/r2，S为Ω相对应的球
面积，r为球半径。
4.照度
照度（illuminance）是表征被照面上光的强弱的物理量，用受照物体单位面积上的光通量表示。照度的符号为E，单位是勒克斯（lx）。如果光通量均匀地投射到面积为S的表面上，则该表面的光通量为
光源的显色性能用被测光源照明时与由参考光源照明时物体颜色相符程度，显色指数（R）来衡量。日光的显色指数为100，白炽灯的显色指数为97～99，荧光灯的为75～90。
显色性
显色性
7.色温
当光源发射出的光的颜色与黑体（能吸收全部光能的物体）在某一温度时发出的光的颜色相同时，该温度就称为光源的色温，符号为T，单位是开尔文（K）。
E S
5.亮度
发光体在视线方向单位投影面上的发光强度称为亮度（ luminace ），用符号 L 表示，单位为cd/m2。图10.1.1所示发光体在视线方向的亮度为:
LI Icos I S Scos S
6.光源的显色性能
光源对被照物体颜色显现的性质称为光源的显色性能。物体的颜色以日光或与日光相当的参考光源照射下的颜色为准。
暖色光暖色光的色溫在3300K以下，暖色光與白熾燈相近，紅光成分較多，能給人以溫暖，健康，舒適的感受。適用與家庭，住宅，宿舍，賓館等場所或溫度比較低的地方。
冷白色光又叫中性色，它的色溫在3300K到5300K之間，中性色由於光線柔和，使人有愉快，舒適，安詳的感受。適用與商店，醫院，辦公室，飯店，餐廳，候車室等場所。
10
10-
M 兆 6 µ微 6
10
10-
k 千 3 m豪 3

常见的光源课件

3
常用的光源标准化方式
如CIE标准光源、CRI（显色指数）等，用于评估光源的色温、颜色还原能力等。
月光
地球反射阳光的光线照射到月球表面后反射到地球上形成的光。
星光
远离城市的夜晚，在没有人造光源的情况下，可观测到的天空中的星星发出的微弱光线。
人造光源
白炽灯
采用热丝与气体反应产生可见光的传统光源，广泛应用于家庭和商业照明。 &见光的光源，能够高效节能。
LED灯
通过激活特定介质中的原子、离子或分子，使其产生受激辐射，从而发出相干的激光光线。
2
激光的种类
如氦氖激光、二氧化碳激光和半导体激光等，每种激光具有不同的波长和特性。
3
激光的应用
激光在医疗、通信、测量、制造等领域有广泛的应用，包括激光切割、激光治疗和激光打印。
红外线光源
1
红外线产生原理
通过电磁辐射中的波长较长的红外光
常见的光源ppt课件
通过这份介绍常见光源的PPT课件，我们将了解什么是光源以及各种光源的特点和应用，进一步认识光的力量与科技的进步。
什么是光源？
光源是指能够发射出可见光或其他光谱的物体或装置。它们能够产生光的原理和机制决定了光的质量和特性。
自然光源
日光
太阳辐射出的光线，是地球上最主要的自然光源。
利用半导体材料发光的光源，具有高效节能、长寿命和丰富的颜色选择。
气体放电光源
1
氖灯
利用正负电极间放电产生氖气的红光，常用于广告招牌和装饰灯饰。
2
氙灯
氙气放电产生的闪亮强烈的白光，用于摄影、大屏幕投影和汽车大灯。
3
气体放电管
通过在气体管中通电产生不同颜色的荧光，可用于装饰和特殊照明效果。

光源课件PPT

新技术
随着科技的不断进步，新型照明技术如光子晶体、纳米光子学等不断涌现，为照明领域带来了革命性的变化。
智能照明系统的研究与应用
1 2 3
智能控制
智能照明系统能够实现远程控制、定时开关、光线感应等功能，提高照明效果和节能效果。
健康照明
智能照明系统能够根据人的生理需求和心理需求，调节光照强度、色温等参数，创造舒适的光环境，有益于人的身心健康。
艺术化照明
智能照明系统能够实现动态、可编程的光照效果，为城市夜景、室内装饰等领域带来更多的艺术性和创意性。
05
光源的选用与维护
光源的选择原则与技巧
原则
根据使用场景选择合适的光源类型，如室内照明、室外照明、装饰照明等。同时要考虑光源的色温、照度、显色指数等参数，以满足实际需求。
技巧
选择高效节能的光源，如LED灯，可降低能源消耗和运营成本。同时要考虑光源的寿命和维护成本，选择可靠稳定的光源品牌和型号。
投影仪
利用光源将图像投射到屏幕上，用于家庭影院、会议和教学等领域。
医疗领域
手术灯
提供无影、高亮度的手术照明，确保手术过程中的视线清晰。
诊断仪器
如荧光显微镜、内窥镜等医疗设备，需要特定波长的光源进行照明。
光疗
利用特定波长的光线治疗某些疾病，如紫外线治疗银屑病等。
科研领域
科学研究
光源在物理、化学、生物学等领域的研究中发挥着重要作用，如
ห้องสมุดไป่ตู้源的安装与使用注意事项
安装
根据不同的使用场景和灯具类型，选择合适的安装方式和位置，确保安全牢固。同时要注意灯具的接线和开关等细节问题，避免出现安全隐患。
使用
使用过程中要注意避免过度发热和触电等安全问题。同时要根据实际需求调整光源的亮度和色温等参数，避免对眼睛造成伤害。

《照明行业各种灯具》PPT课件

显然，对220V小功率白炽灯不宜充气， 25W以下的白炽灯只能是真空，否则热损失占输入的主要部分，得不偿失。
光源原理与设计—白炽灯
诸定昌
四、本节结论
1．充气可抑制蒸发 2．充气引起热损耗 3．充入分子量大的气体可更好抑制蒸发和减小热耗。
4．采用螺旋灯丝可使Pc下降
5．采用螺旋灯丝可增加寿命（机械强度增大了）
光源原理与设计—绪论
诸定昌
第一章绪论
光源原理与设计—绪论
诸定昌
一. 光源的定义
能把其他形式的能量转换为光学波段的电磁辐射的器件称为光源。
1.能量的形式
• 热能
• 化学能
• 生物能
• 电能—电光源
光源原理与设计—绪论
2. 转换方式
• 加热辐射（eg白炽灯）—热辐射光源—连续谱 • 原子激发辐射—线光谱 • 带电粒子的速度变化（轫致辐射）—连续谱
光源原理与设计—绪论
显色性: 被照物体本色被光源显色的程度
指标: Ra
太阳光下最大,为100
钠灯 28
高压汞灯 40
价格
诸定昌
光源原理与设计—绪论
诸定昌
四. 光源的分类
1. 以放电类型分类
辉光放电,弧光放电……
2. 以工作气压分类
低气压,高气压,超高气压……
3. 以工作气体种类分类
汞灯,荧光灯,惰性气体,金属蒸汽……
诸定昌
光源原理与设计—绪论
3. 光学波段
• 可见光区 380～780 nm
• 红外光
近红外区 780～1500 nm 中红外区 1500～1×10 4 nm 远红外区 1×10 4～1×10 6 nm
诸定昌
光源原理与设计—绪论

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2020/10/16
4
常用照明光源的类型及选择
（2）卤钨灯
管形卤钨灯必须水平安装，并且应当与易燃物保持一定距离。卤钨灯的耐震性也较差，不适于在振动较大的场所使用，更不能作为移动式光源来使用。
卤钨灯是利用卤钨循环的原理，在白炽灯中充入微量的卤化
物，结构见图10.2.2，白炽灯灯丝蒸发出来的钨和卤元素结合，
2020/10/16
7
常用照明光源的类型及选择
（5）氙灯氙灯为惰性气体弧光放电灯，高压氙气放电时能产生很强的
白光，接近连续光谱，与太阳光十分相似，故有 “人造小太阳” 之称。
氙灯特别适合作广场等大面积场所的照明。
2020/10/16
8
常用照明光源的类型及选择
（6）高压钠灯结构见图，高压钠灯利用高压钠蒸气放电发光，其辐射光的
生成的卤化钨分子扩散到灯丝上重新分解，使钨又回到灯丝上，
2020/1从0/1而6 既提高了灯的光效又延长了使用寿命。
5
常用照明光源的类型及选择
（3）荧光灯
外荧光灯要与镇流器（或称稳压器）一起使用，将工作电流限制在额定值。荧光灯的优点是光效高，寿命长，显色性好；但需要附件多，不宜用于需要频繁启动的场合。
灯具是灯泡和灯罩的总称。
1 灯具的光学特性
灯具的光学特性主要体现在配光特性、遮光角（保护角）和灯具的效率等指标上。
2020/10/16
16
常用照明光源的类型及选择
图6.2.6 配光曲线示意图
（1）配光特性光源的光强在空间的
分布特性——通常用曲线或表格表示，即配光曲线来。
所，以及需要防止电磁波干扰的场所，宜采用白炽灯和卤
钨灯。
3 对显色性和照度要求较高，视看条件要求较好的场所，宜
采用日光色荧光灯、白炽灯和卤钨灯。
2020/10/16
12
常用照明光源的类型及选择
表6.2.1常用照明光源的主要技术特性比较
2020/10/16
13
常用照明光源的类型及选择
4 荧光灯、高压汞灯和高压钠灯的抗振性较好，可用于振动
常用照明光源的类型及选择
2020/10/16
1
常用照明光源的类型及选择
一、照明光源 1 光源的分类 2 光源的性能及选择
二、照明灯具 1 灯具的光学特性
2 灯具的结构
3 灯具的选择
4 室内灯具的悬挂高度
5 灯具的布置
2020/10/16
2
常用照明光源的类型及选择
一、照明光源

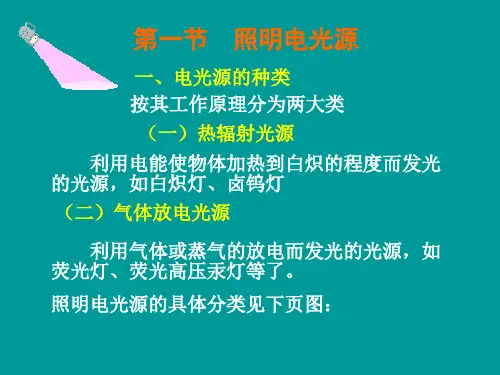

1.光源的分类常用的电光源按发光原理可分为热辐射光源和气体放电光源两类。
构造简单，价格低，显色性好，有高度的集光性，便于光的再分配，使用方便，适于频繁开关。缺点是光效低，使用寿命短，耐振性差。
1-玻壳；2-灯丝（钨丝）；3-支架（钼线）；4-电极（镍丝）；5-玻璃芯柱；6-杜镁丝（铜铁镍合金丝）； 7-引入线（铜丝）；8-抽气罐；9-灯头；10-封端胶泥；11-锡焊接触端
荧光灯是一种低压汞蒸气弧光放电灯，结构如图10.2.3所示，
汞蒸气放电时发出可见光和紫外线，紫外线又激励管内壁的荧光粉而发出可见光，两者混合光色接近白色。
2020/10/16
6
常用照明光源的类型及选择
（4）高压汞灯高压汞灯是低压荧光灯的改进产品，如图10.2.4所示，它的
光效约比白炽灯高三倍，寿命也长，启动时无需加热灯丝，故只需镇流器。缺点是显色性差，启动慢，对电压要求较高，也不宜频繁启动。
14
常用照明光源的类型及选择
下列工作场所可采用白炽灯
★要求瞬时启动和连续调光的场所,使用其它光源技术经济不合理时
其他光源要做到瞬时启动和连续调光较困难，成本高 ★对防止电磁干扰要求严格的场所
★开关灯频繁的场所
气体放电光源有高次谐波，会产生电磁干扰
气体放电光源开关频繁时会缩短使用寿命
★照度要求不高，且照明时间较短的场所
★对装饰有特殊要求的场所在这种场所使用白炽灯也不会造成大量电耗
若使用紧凑型荧光灯不合适时
⑦应急照明应选用能快速点燃的光源
白炽/卤钨/荧光灯在几秒钟内达到
标准流明值, LED用于疏散标志灯
⑧20应20根/10据/16识别颜色要求和场所特点,选用相应显色指数的光源
15
常用照明光源的类型及选择
二、照明灯具
较大的场所。
5 选用光源时还应考虑到照明器的安装高度。白炽灯适宜的
悬挂高度为6～12m，荧光灯为2～4m，高压汞灯为5～ 18m，卤钨灯为6～24m。对于灯具高挂并需要大面积照明的场所，宜采用金属卤化物灯和氙灯。
6 在同一场所，当采用的一种光源的光色较差时，可考虑采
用两种或多种光源混合照明。
2020/10/16
2020/10/16
11
常用照明光源的类型及选择
选择照明光源时，一般考虑如下因素：
1 对于一般性生产车间、辅助车间、仓库和站房，以及非生
产性建筑物、办公楼和宿舍、厂区道路等，优先考虑选用简座日光灯。投资低廉的白炽因光视效能低，寿命短，能耗大等缺点已逐渐被淘汰灯。
2 照明开闭频繁，需要及时点亮、调光和要求显色性好的场
波长集中在人眼较敏感的区域内。具有照射范围广，寿命长，紫外线辐射少，透雾性好等优点。
但显色性差，对电压波动较敏感。
2020/10/16
9
常用照明光源的类型及选择
（7）金属卤化物灯金属卤化物灯是在高压汞灯的基础上发展起来的，它克服了
高压汞灯显色性差的缺点。在高压汞灯内添加了某些金属卤化物，通过金属卤化物的循环作用，不断向电弧提供金属蒸气，金属原子在电弧中受电弧激发而辐射发光。
1 热辐射光源：利用物体加热时辐射发光的原理所制造的光
源。如白炽灯、卤钨灯等。
2 气体放电光源：利用电场作用下气体放电发光的原理所制
造的光源。
如荧光灯、高压汞灯、氙灯、高（低）压钠灯和金属卤化
物灯等。
2020/10/16
3
常用照明光源的类型及选择
（1）白炽灯
白炽灯是靠电流加热钨丝到白炽程度引起热பைடு நூலகம்射发光的, 结构见图10.2.1。其特点：
它具有光色好、光效高、受电压影响小等优点，是目前比较理想的光源。选择适当的金属卤化物并控制相对比例，便可制成各种不同光色的金属卤化物灯。
2020/10/16
10
常用照明光源的类型及选择
2.光源的性能及选择各种常用电光源的主要性能见表6.2.1。在选用电光源时：首先，应考虑光效高、寿命长；其次，再考虑显色指数、启动性能以及其他次要指标；最后，综合考虑环境条件、初期投资与年运行费用。
