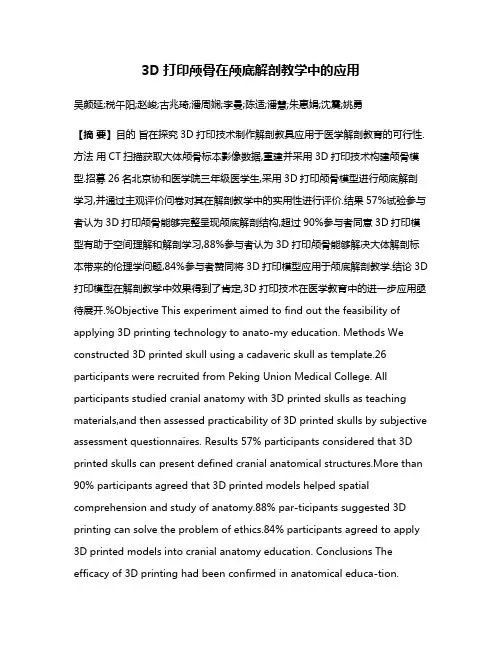

3D打印颅骨在颅底解剖教学中的应用吴颜延;税午阳;赵峻;古兆琦;潘周娴;李曼;陈适;潘慧;朱惠娟;沈震;姚勇【摘要】目的旨在探究3D打印技术制作解剖教具应用于医学解剖教育的可行性.方法用CT扫描获取大体颅骨标本影像数据,重建并采用3D打印技术构建颅骨模型.招募26名北京协和医学院三年级医学生,采用3D打印颅骨模型进行颅底解剖学习,并通过主观评价问卷对其在解剖教学中的实用性进行评价.结果57%试验参与者认为3D打印颅骨能够完整呈现颅底解剖结构,超过90%参与者同意3D打印模型有助于空间理解和解剖学习,88%参与者认为3D打印颅骨能够解决大体解剖标本带来的伦理学问题,84%参与者赞同将3D打印模型应用于颅底解剖教学.结论3D 打印模型在解剖教学中效果得到了肯定,3D打印技术在医学教育中的进一步应用亟待展开.%Objective This experiment aimed to find out the feasibility of applying 3D printing technology to anato-my education. Methods We constructed 3D printed skull using a cadaveric skull as template.26 participants were recruited from Peking Union Medical College. All participants studied cranial anatomy with 3D printed skulls as teaching materials,and then assessed practicability of 3D printed skulls by subjective assessment questionnaires. Results 57% participants considered that 3D printed skulls can present defined cranial anatomical structures.More than 90% participants agreed that 3D printed models helped spatial comprehension and study of anatomy.88% par-ticipants suggested 3D printing can solve the problem of ethics.84% participants agreed to apply 3D printed models into cranial anatomy education. Conclusions The efficacy of 3D printing had been confirmed in anatomical educa-tion.Further application of 3D printing technology in medical education needs carrying out.【期刊名称】《基础医学与临床》【年(卷),期】2017(037)010【总页数】5页(P1486-1490)【关键词】3D打印;医学教育;解剖模型;颅骨【作者】吴颜延;税午阳;赵峻;古兆琦;潘周娴;李曼;陈适;潘慧;朱惠娟;沈震;姚勇【作者单位】中国医学科学院北京协和医学院北京协和医院临床医学八年制,北京100730;北京师范大学信息科学与技术学院,北京100875;中国医学科学院北京协和医学院北京协和医院国家级医学虚拟仿真实验教学中心,北京100730;中国医学科学院北京协和医学院北京协和医院教育处,北京100730;中国医学科学院北京协和医学院北京协和医院临床医学八年制,北京100730;中国医学科学院北京协和医学院北京协和医院临床医学八年制,北京100730;中国医学科学院北京协和医学院北京协和医院临床医学八年制,北京100730;中国医学科学院北京协和医学院北京协和医院内分泌科卫生部内分泌重点实验室,北京100730;中国医学科学院北京协和医学院北京协和医院国家级医学虚拟仿真实验教学中心,北京100730;中国医学科学院北京协和医学院北京协和医院内分泌科卫生部内分泌重点实验室,北京100730;中国医学科学院北京协和医学院北京协和医院国家级医学虚拟仿真实验教学中心,北京100730;中国医学科学院北京协和医学院北京协和医院教育处,北京100730;中国医学科学院北京协和医学院北京协和医院内分泌科卫生部内分泌重点实验室,北京100730;中国科学院自动化研究所,北京100190;中国医学科学院北京协和医学院北京协和医院神经外科,北京100730【正文语种】中文【中图分类】R319#对本文有相同贡献3D(three-dimensional)打印技术起始于上世纪80年代，由于其在精确复制及形态学展现方面的优势，在医学领域有广阔的应用前景[1]，如外科手术操作模型的建立[2- 3]、病理形态标本的制作[4]、复杂解剖结构的放大[5]等等。
颅骨3D解剖 图文
我幸，今生在最美的时光遇见了 你。张 爱玲说 ，因为 爱了， 所以慈 悲。因 为懂得 ，所以 宽容。 总有那 么一个 人，即 便全世 界都不 爱你， 也会为 你低眉 ，为你 垂泪， 为你留 一盏温 暖的灯 ，默默 守护在 你身旁 ，在清 浅的时 光里， 陪你看 草长莺 飞，陪 你数散 落星辰 ！
因为有缘，你我同住同修，同见 同知， 相互依 靠，相 互取暖 。生死 契阔， 与子成 说;执子 之手， 与子携 老。爱 ，最长 情的告 白，不 是千万 句“我 爱你” ，也不 是春花 秋月前 的山盟 海誓， 天长地 久。而 是愿意 用其一 生的光 阴来陪 伴你， 来包容 你！即 便在寡 味的日 子里， 也会用 爱去 浇灌， 用心去 呵护， 为你种 出一朵 妖艳之 花，㶷 烂至极 。
听这位老友，絮絮叨叨地讲述老 旧的故 事，试 图找回 曾经的 踪迹， 却渐渐 明白了 流年， 懂得了 时光。 过去的 沟沟坎 坎，风 风雨雨 ，也装 饰了我 的梦， 也算是 一段好 词，一 幅美卷 ，我愿 意去追 忆一些 旧的时 光，有 清风， 有流云 ，有朝 露晚霞 ，我确 定明亮 的东西 始终在 。静静 感念， 不着一 言，百 转千回 后心灵 又被唤 醒，于 一寸笑 意中悄 然绽放 。
我们一路怀揣着爱，脚踏着万物 ，一声 绝唱， 飘然落 尘！也 许，你 我曾是 几百年 前的一 株草， 一朵花 ，一粒 尘，经 过几世 轮回的 转换变 成了今 生的亲 人，朋 友，爱 人…… 也许， 我们只 是来兑 现前世 的一场 盟约。 也许， 在百年 之后， 你我又 都化为 世间的 生灵， 守候在 天地之 间，彼 此相望 ，相顾 无言。 然而， 你我却 心灵相 犀，甘 为绿叶 ，守护 着这世 间一朵 花开的 时光！
过年回家的时候，跟几个初中同 学聚会 ，大家 在谈论 起现在 的职业 时，其 中一位 男生满 脸的自 豪和看 透一切 的表情 让我对 他印象 深刻。 无论侃 侃而谈 的背后 是怎样 的一种 辛酸和 付出， 但至少 在谈天 说地的 时候他 带给我 们的是 正能量 ，这种 能量无 关于年 薪是几 十万还 是十几 万甚至 是几万 ，这种 心境也 是用金 钱无法 衡量的 ，也许 是活的 比较老 成，我 在一边 露出了 阿姨般 的笑容 ，生活 不就是 如此的 吗？你 不对它 笑的时 候，它 不对你 笑。你 对它笑 的时候 ，也许 它对你 还是不 会笑。 但，那 又怎样 ？所谓 的灿烂 的过一 生不就 是自己 的心安 吗？
大脑结构图图例 ppt课件
ppt课件
13
垂体平面
ppt课件
14
红核黑质
ppt课件
15
女性人体解剖图 • 摘要：女性人体解剖图 女性内生殖系统。女性内生殖器， 包括阴道、子宫、输卵管及卵巢。受精后，孕卵经输卵管 的输送进入子宫腔着床。卵巢是女性的性腺器官，内有许 多卵泡，能产生并排出卵子，分泌性激素，维持女性特有 的生理功能及第二性征。 • 女性内生殖器，包括阴道、子宫、输卵管及卵巢。阴 道是经血排出和胎儿自母体娩出的通道，又是性交器官。 子宫是孕育胎儿的场所，受精卵在这里着床，逐渐生长发 育成成熟的胎儿，足月后，子宫收缩，娩出胎儿。女性从 青春期到更年期期间，如果没有受孕，子宫内膜会在卵巢 激素的作用下发生周期性变化及剥脱，产生月经。输卵管 具有输送精子和卵子的功能，并且还是精子和卵子相遇受 精的地方。受精后，孕卵经输卵管的输送进入子宫腔着床。 卵巢是女性的性腺器官，内有许多卵泡，能产生并排出卵 子，分泌性激素，维持女性特有的生理功能及第二性征。 至绝经后，卵巢逐渐萎缩 ppt课件 16
女性人体解剖图
ppt课件
17
女性人体解剖图 子宫颈
• 子宫颈突出于阴道内，内含有腺体，可分泌一种 粘液，即宫颈粘液，这种粘液的性状和量的多少 ， 与子宫内膜一样，受卵巢功能的影响并呈明显的 周期性变化。排卵期，在雌激素作用下，宫颈粘 液稀薄，有利于精子通过，与此同时，精子还能 从子宫颈粘液中摄取养分，增加其活力，促进精 子与卵子结合。而排卵后，在孕激素作用下，宫 颈粘液减少而粘稠，并可在子宫颈管内形成粘液 栓，使宫颈与外界分开，产生保护作用，同时， 不利于精子通过子宫颈。
ppt课件
25
女性生殖器官
• ：女性人体结构解剖图：女性生殖器官。女性人体解剖图，女性人体结构图集包括女性生殖器官解剖图。包括卵子，
颅骨
后床突
sella turcica 蝶鞍
Meddle cranial fossa 颅中窝
carotid sulcus 颈动脉沟 superior orbital fissure 眶上裂 foramen rotundum 圆孔 foramen ovale 卵圆孔 foramen spinosum 棘孔 sulcus for middle meningeal artery 脑膜中动脉沟 foramen lacerum 破裂孔 internal opening of carotid canal 颈脉管内口 trigeminal impression
pterion 翼点：为额、顶、颞、蝶四骨结合处，H形的缝，内有脑膜中
动脉前支通过
Pterion
Epidural hemorrhage
Skull viewed from the front (anterior view)
颅的前面观
Frontal region额区:
frontal squama 额鳞 frontal tuber 额结节 superciliary arch 眉弓 glabella 眉间
颈动脉管外口
styloid process 茎突 stylomastoid foramen 茎乳孔 mandibular fossa 下颌窝 articular tubercle 关节结节
Lateral view of the skull 颅侧面观
external acoustic pore
外耳门
Ramus下颌支: has two vertical processes
separated by mandibular notch下颌切迹
sella turcica 蝶鞍
Meddle cranial fossa 颅中窝
carotid sulcus 颈动脉沟 superior orbital fissure 眶上裂 foramen rotundum 圆孔 foramen ovale 卵圆孔 foramen spinosum 棘孔 sulcus for middle meningeal artery 脑膜中动脉沟 foramen lacerum 破裂孔 internal opening of carotid canal 颈脉管内口 trigeminal impression
pterion 翼点：为额、顶、颞、蝶四骨结合处，H形的缝，内有脑膜中
动脉前支通过
Pterion
Epidural hemorrhage
Skull viewed from the front (anterior view)
颅的前面观
Frontal region额区:
frontal squama 额鳞 frontal tuber 额结节 superciliary arch 眉弓 glabella 眉间
颈动脉管外口
styloid process 茎突 stylomastoid foramen 茎乳孔 mandibular fossa 下颌窝 articular tubercle 关节结节
Lateral view of the skull 颅侧面观
external acoustic pore
外耳门
Ramus下颌支: has two vertical processes
separated by mandibular notch下颌切迹
颅骨3D解剖
下鼻甲（成对面颅骨）
三块听小骨
顶骨（成对的脑颅骨）
额骨（不成对的脑颅骨）
筛骨（不成对的脑颅骨）
筛骨（不成对的脑颅骨）
蝶骨（不成对的脑颅骨）
蝶骨（不成对的脑颅骨）
枕骨（不成对的脑颅骨）
上颌骨（成对的面颅骨）
颚骨（成对的面颅骨）
颚骨（成对的面颅骨）
颧骨（成对的面颅骨）
鼻骨（成对的面颅骨）
泪骨（成对面颅骨）
下鼻甲（成对面颅骨）
颅骨解剖
概述：
பைடு நூலகம்

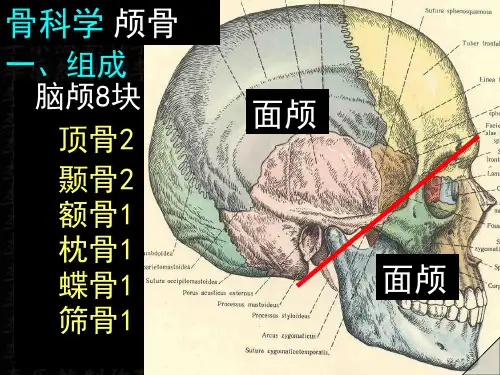

颅骨数目总计23块，包括脑颅骨8块，面颅骨15块：
脑颅骨成对的有：颞骨、顶骨； 不成对的有：额骨、筛骨、蝶骨、枕骨 面颅骨成对的有：上颌骨、颚骨、颧骨、鼻骨、泪骨、下鼻甲； 不成对的有：犁骨、下颌骨、舌骨 23块颅骨中，不包括3块听小骨
颞骨（成对的脑颅骨）
颞骨（成对的脑颅骨）
颅骨3D解剖PPT参考幻灯片
2
颞骨（成对的脑颅骨）
2020/3/21
3
顶骨（成对的脑颅骨）
2020/3/21
4
额骨（不成对的脑颅骨）
2020/3/21
5
筛骨（不成对的脑颅骨）
2020/3/21
6
筛骨（不成对的脑颅骨）
2020/3/21
7
蝶骨（不成对的脑颅骨）
2020/3/21
8
蝶骨（不成对的脑颅骨）
2020/3/21
16
下鼻甲（成对面颅骨）
2020/3/21
17
下鼻甲（成对面颅骨）
2020/3/21
18
三块听小骨
2020/3/21
19
颅骨解剖
概述：
颅骨数目总计23块，包
不成对的有：额骨、筛骨、蝶骨、枕骨
面颅骨成对的有：上颌骨、颚骨、颧骨、鼻骨、泪骨、下鼻甲；
不成对的有：犁骨、下颌骨、舌骨
23块颅骨中，不包括3块听小骨
2020/3/21
1
颞骨（成对的脑颅骨）
2020/3/21
9
枕骨（不成对的脑颅骨）
2020/3/21
10
上颌骨（成对的面颅骨）
2020/3/21
11
颚骨（成对的面颅骨）
2020/3/21
12
颚骨（成对的面颅骨）
2020/3/21
13
颧骨（成对的面颅骨）
2020/3/21
14
鼻骨（成对的面颅骨）
2020/3/21
15
泪骨（成对面颅骨）
2020/3/21
颅骨解剖彩色图谱
(二)骨性鼻腔 梨状孔
骨鼻中隔
(二)骨性鼻腔 鼻后孔
骨鼻中隔
(二)骨性鼻腔 梨状孔 鼻后孔 骨鼻中隔
筛骨 垂直板 犁骨
(二)骨性鼻腔 蝶筛隐窝 梨状孔 鼻后孔 骨鼻中隔 上鼻甲 中鼻甲 下鼻甲
上鼻道 中鼻道 下鼻道
额窦
位 于 鼻 腔 前开 上口 方于 额中 骨鼻 内道
(三)鼻旁窦
蝶窦
位 于 鼻 腔 后 上 方 蝶 骨 内
上颌窦口
筛窦
额窦
上颌窦
五、颅底外面
骨腭 破裂孔 舌下N管 外口 茎突 面 N管 茎乳孔 髁管 上项线
切牙孔 腭大孔 翼突 关节结节
下颌窝 颈 A管 颈V孔 枕髁 枕骨大孔 枕外隆凸
破裂孔
翼突 关
卵圆孔 棘孔 茎突
节 结 节
下 颌 茎乳孔 颈A管 舌下N管 颈V孔 窝
切牙孔
腭大孔
骨腭
鼻后孔
六、颅底内面 颅前窝 颅中窝 颞骨岩部
(一)下颌骨
冠突 下颌孔
牙槽弓
下颌下腺凹
颏棘 下颌下腺凹
下颌孔
下颌管 颏孔
(二)舌骨
舌骨大角
舌骨体
舌骨小角
1/7 八、新生儿颅骨特征及生后变化 1/4
8:1
4:1
下颌角角度大
角度小
各骨发育未全 骨缝宽 前囟 冠状缝与矢状 缝交汇处 1岁半闭合 后囟 人字缝与矢状 缝交汇处 生后不久闭合
面颅15块 上颌骨2 颧骨2 鼻骨2 泪骨2 下鼻甲2 腭骨2 犁骨1 下颌骨1 舌骨1
泪骨
额骨 颧骨
筛骨 颅底前部中央 鼻腔上部 眶内侧壁
下鼻甲
上颌骨
筛 骨 迷 路 内内 含面 筛有 窦上 中 鼻 甲
