一、模拟用户电路
在程控数字交换机中,用户电路 (Subscriber Line Circuit,SLC)应具有七大 功能,其框图如图3、2所示。
测
振
过
馈
混
试
铃
压
电
合 平衡网络
开
开
保
监
电
关
关
护
视
路
编码 解码
PCM PCM
图3、2 用户电路的功能框图
1、馈电(B)
向用户话机馈电是采纳− 48V(或− 60V) 的直流电源供电。
三、数字用户电路
数 字 用 户 电 路 ( Digital Line Circuit,DLC)是数字用户终端设备与程控 数字交换机之间的接口电路。
1、S接口
数字用户终端的数字信息采纳四线制 方式时,应采纳S接口。
2、U接口
U接口是在网络终端到电话局之间的 ISDN用户线采纳二线制市话电缆的接口设 备。
5、编译码和滤波(C)
编译码和滤波功能是完成模拟信号和 数字信号间的转换。
6、混合电路(H)
混合电路的功能是用来进行二/四线转 换。
7、测试(T)
测试功能主要用于及时发现用户终端、 用户线路和用户线接口电路估计发生的混 线、断线、接地、与电力线碰接以及元器 件损坏等各种故障,以便及时修复和排除。
二、用户集线器
(6)帧和复帧定位信号插入 因为在交换网络输出的信号中,不包含 帧和复帧的同步信号,故在发送时,应将帧和 复帧的同步信号插入,如此就形成了完整的 帧和复帧的结构。
3、2、3 信号部件
一、数字音频信号的产生
1、单音频信号的产生
数字交换机中,单音频信号是由数字信 号发生器产生的数字信号音。
程控交换机系统(共6张PPT)
➢ 酒店选用数字式程控交换机，大楼的语音、 、电 子邮件、无线通信、会议电视、可视 、可视图文， 以及多媒体通信的中心设备。ISDN/PABX设备同 时具有与GSM微蜂窝基站组网的能力，利用新一代 的数字无线 系统和采用微小区域通信结构，实现
低功率、双向数字通信、动态信息分配和无缝越区 切换等功能。
➢ － 无应答呼叫前转(CFNR)功能。
➢ － 无条件呼叫前转(CFU)功能。
机功能(CTX)。
➢ 数字程控交换机要求
➢ 1、采用数字程控交换机、实行内部总机人 工、自动输入、输出。
➢ 2、在使用功能上必须符合星级酒店的标准。
➢ 3、预留扩充空间。
➢ 4、 系统能采用网络综合布线。
➢ 5、并入酒店管理系统软件，能独立、整合 计费
➢ － 具有语音压缩功能。
➢ － 具有语音信箱功能。 ➢ － 具有随路信号分机功能。
➢ － 具有动态通讯网络管理功能。
➢ － 子地址(SUB)功能。
➢ － 主叫线识别提供(CLIP)功能。 ➢ － 被叫线识别提供(COIP)功能。
➢ － 主叫线识别限制(CLIR)功能。 ➢ － 被叫线识别限制(COIR)功能。 ➢ － 遇忙呼叫前转(CFB)功能。
程控交换机系统（PABX）
➢ 设计要求
➢ 程控交换机系统是组成酒店通讯和网络的重要子系统。程 控数字式程控交换机(以下简称PABX)是酒店内通讯和计 算机网络两大系统的关键设备，它利用目前国际上先进的 数据通信技术和计算机数字化网络技术，将通信系统设备 和线路与计算机网络设备和网络有机的融合在一起。体现 酒店的现代化形象。
数字式程控交换机功能
➢ － 电路方式64Kbit/s数据通讯功能包括：数字信息传递 承载功能、多媒体电视会议功能、交互式多媒体信息功 能，以及数据传送功能。
低功率、双向数字通信、动态信息分配和无缝越区 切换等功能。
➢ － 无应答呼叫前转(CFNR)功能。
➢ － 无条件呼叫前转(CFU)功能。
机功能(CTX)。
➢ 数字程控交换机要求
➢ 1、采用数字程控交换机、实行内部总机人 工、自动输入、输出。
➢ 2、在使用功能上必须符合星级酒店的标准。
➢ 3、预留扩充空间。
➢ 4、 系统能采用网络综合布线。
➢ 5、并入酒店管理系统软件，能独立、整合 计费
➢ － 具有语音压缩功能。
➢ － 具有语音信箱功能。 ➢ － 具有随路信号分机功能。
➢ － 具有动态通讯网络管理功能。
➢ － 子地址(SUB)功能。
➢ － 主叫线识别提供(CLIP)功能。 ➢ － 被叫线识别提供(COIP)功能。
➢ － 主叫线识别限制(CLIR)功能。 ➢ － 被叫线识别限制(COIR)功能。 ➢ － 遇忙呼叫前转(CFB)功能。
程控交换机系统（PABX）
➢ 设计要求
➢ 程控交换机系统是组成酒店通讯和网络的重要子系统。程 控数字式程控交换机(以下简称PABX)是酒店内通讯和计 算机网络两大系统的关键设备，它利用目前国际上先进的 数据通信技术和计算机数字化网络技术，将通信系统设备 和线路与计算机网络设备和网络有机的融合在一起。体现 酒店的现代化形象。
数字式程控交换机功能
➢ － 电路方式64Kbit/s数据通讯功能包括：数字信息传递 承载功能、多媒体电视会议功能、交互式多媒体信息功 能，以及数据传送功能。
程控交换技术PPT课件
2020/9/28 21
分组交换和报文交换比较
报文交换的时延
2020/9/28
分组交换的时延
22
分组交换实现的关键：分组长度的选择 分组越小，冗余量（分组中的控制信息等）在
整个分组中所占的比例越大，最终将影响用户数 据传输的效率；
分组越大，数据传输出错的概率也越大，增加 重传的次数，也影响用户数据传输的效率。
交换节点必须具备的基本功能： 能正确接收和分析从用户线或中继线发来的呼叫
信号、地址信号 能按目的地址正确地进行选路以及在中继线上转
发信号 能控制连接的建立与拆除
2020/9/28 10
用户终端:电话机 用户线:用户终端与交换机之间的连线 中继线:连接交换机之间的线路 用户交换机:集团或单位内部的交换机 本地交换机-市话交换机:直接连接用户终端或用户交换机 汇接交换机:仅连接各交换机的交换机

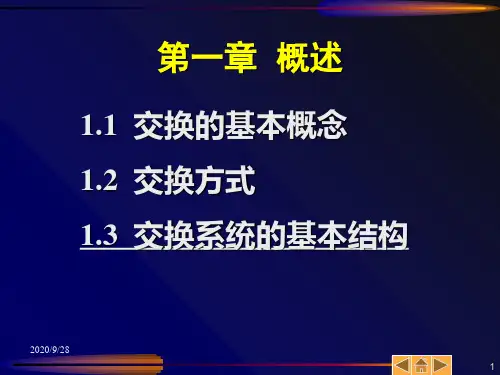

第一章 概述
1.1 交换的基本概念 1.2 交换方式 1.3 交换系统的基本结构
2020/9/28 1
1.1 交换的基本概念
通信的目的是实现信息的传递。自从1876年 Bell.A.G发明电话以来，一个通信系统至少应由终 端和传输媒介组成，如图下图所示。
电信号
电信号
信息
终端
传输媒介
终端
信息
图1.1 点对点通信系统
Fast Circuit Switching
FCS是电路交换的又一种形式，是为 了前述电路交换中固定分配带宽的缺点和 提高灵活性而提出的。
对系统的软件控制及硬件动作速度要 求较高,且灵活性不如帧中继和ATM交换.
2020/9/28 18
报文交换
为了克服电路交换中不适应 突发业务、通信电路利用率低 以及有呼损等方面的缺点，提 出了报文交换的思想。
分组交换和报文交换比较
报文交换的时延
2020/9/28
分组交换的时延
22
分组交换实现的关键：分组长度的选择 分组越小，冗余量（分组中的控制信息等）在
整个分组中所占的比例越大，最终将影响用户数 据传输的效率；
分组越大，数据传输出错的概率也越大，增加 重传的次数，也影响用户数据传输的效率。
交换节点必须具备的基本功能： 能正确接收和分析从用户线或中继线发来的呼叫
信号、地址信号 能按目的地址正确地进行选路以及在中继线上转
发信号 能控制连接的建立与拆除
2020/9/28 10
用户终端:电话机 用户线:用户终端与交换机之间的连线 中继线:连接交换机之间的线路 用户交换机:集团或单位内部的交换机 本地交换机-市话交换机:直接连接用户终端或用户交换机 汇接交换机:仅连接各交换机的交换机
第一章 概述
1.1 交换的基本概念 1.2 交换方式 1.3 交换系统的基本结构
2020/9/28 1
1.1 交换的基本概念
通信的目的是实现信息的传递。自从1876年 Bell.A.G发明电话以来，一个通信系统至少应由终 端和传输媒介组成，如图下图所示。
电信号
电信号
信息
终端
传输媒介
终端
信息
图1.1 点对点通信系统
Fast Circuit Switching
FCS是电路交换的又一种形式，是为 了前述电路交换中固定分配带宽的缺点和 提高灵活性而提出的。
对系统的软件控制及硬件动作速度要 求较高,且灵活性不如帧中继和ATM交换.
2020/9/28 18
报文交换
为了克服电路交换中不适应 突发业务、通信电路利用率低 以及有呼损等方面的缺点，提 出了报文交换的思想。

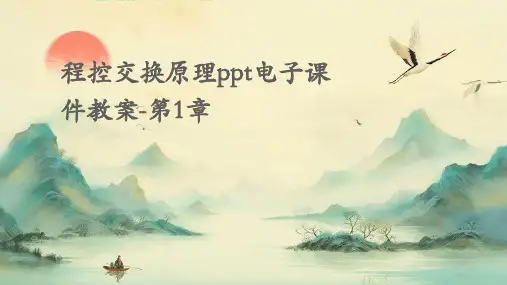

程控交换原理PPT电子课件教案-第1章
数据管理部分
总结词
数据管理部分具有高效性、可靠性和安全性的特点。
详细描述
高效性要求数据管理部分能够快速地处理大量数据，提高通信网络的效率；可靠 性要求数据管理部分能够保证数据的完整性和准确性；安全性要求数据管理部分 能够保护用户数据不被非法获取和篡改。
故障诊断与维护部分
• 总结词：故障诊断与维护部分负责对交换机进行故障检测、诊断和修复。 • 详细描述：故障诊断与维护部分通过实时监测交换机的运行状态和各种参数，及时发现并诊断故障，采取相应
模拟传输
指将信令信号转换为模拟信号进行 传输，其优点是传输距离较远，但 容易受到干扰和衰减。
数字传输
指将信令信号转换为数字信号进行 传输，其优点是抗干扰能力强、传 输质量高，但需要数字通信链路。
信令系统的工作原理
信令系统的基本组成
包括信令节点、信令链路和控制设备 等部分。
信令节点的作用
负责处理和传输信令，实现不同通信 设备之间的通信控制和管理。
预先设定好的路由，交换机按 照预定的路由进行接续。
动态路由
根据网络状态和通信需求动态 选择的路由，能够提高网络的 利用率和可靠性。
最短路由
选择最短的路径进行接续，能 够减少传输时延和开销。
负载均衡
根据网络负载情况选择路由， 能够平衡网络负载和提高网络
性能。
03
程控交换机的硬件组成
话路系统
01
02
。
模拟程控交换
20世纪70年代，模拟程控交 换技术开始出现，实现了电话
交换的自动化。
数字程控交换
进入20世纪80年代，数字程 控交换技术逐渐取代模拟程控 交换，成为主流交换技术。
程控交换的基本概念

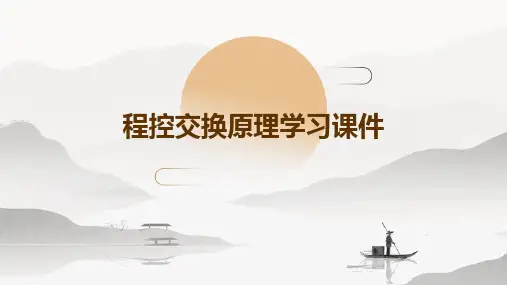

程控交换原理学习课件教学课件教案
灵活的通信服务。
融合化
程控交换机正与光通信、移动通信等 技术融合，形成更加综合的通信解决
方案。
智能化
通过引入人工智能技术，程控交换机 能够实现智能化的通信控制和管理， 提高通信质量和效率。
绿色环保
随着环保意识的提高，程控交换机也 在朝着绿色环保方向发展，减少能源 消耗和环境污染。
感谢您的观看
THANKS
05
程控交换机的维护与管理
日常维护硬ຫໍສະໝຸດ 检查定期检查程控交换机的硬件设备， 包括电路板、电缆、电源等，确 保设备运行正常。
软件更新
及时更新程控交换机的软件版本， 以获得最新的功能和修复潜在的 漏洞。
运行状态监控
通过系统提供的工具和日志，监 控程控交换机的运行状态，及时 发现异常情况。
故障处理
故障诊断
态和可用性。
呼叫接续过程
总结词
呼叫接续过程是程控交换机在呼叫建立 后，将主叫和被叫用户之间的通信链路 进行接通的过程。
VS
详细描述
一旦连接建立，交换机将根据被叫用户的 配置和呼叫属性，选择合适的通信链路进 行接通。这个过程涉及到对通信链路的资 源分配和管理，以确保通信质量。在接续 过程中，交换机还需要进行一系列的信号 处理和协议转换，以适应不同运营商和设 备之间的通信要求。
企业和机构通常使用程控交换机来满足内 部通信需求，如语音通信、视频会议、数 据传输等。
政府和公共部门
物联网应用
政府和公共部门需要程控交换机来提供紧 急服务、公共安全通信和行政事务通信等 。
随着物联网的发展，程控交换机在智能家 居、智能交通、智能工业等领域的应用也 越来越广泛。
发展趋势
数字化
随着数字技术的发展，程控交换机正朝 着数字化方向发展，以提供更高效、更
融合化
程控交换机正与光通信、移动通信等 技术融合，形成更加综合的通信解决
方案。
智能化
通过引入人工智能技术，程控交换机 能够实现智能化的通信控制和管理， 提高通信质量和效率。
绿色环保
随着环保意识的提高，程控交换机也 在朝着绿色环保方向发展，减少能源 消耗和环境污染。
感谢您的观看
THANKS
05
程控交换机的维护与管理
日常维护硬ຫໍສະໝຸດ 检查定期检查程控交换机的硬件设备， 包括电路板、电缆、电源等，确 保设备运行正常。
软件更新
及时更新程控交换机的软件版本， 以获得最新的功能和修复潜在的 漏洞。
运行状态监控
通过系统提供的工具和日志，监 控程控交换机的运行状态，及时 发现异常情况。
故障处理
故障诊断
态和可用性。
呼叫接续过程
总结词
呼叫接续过程是程控交换机在呼叫建立 后，将主叫和被叫用户之间的通信链路 进行接通的过程。
VS
详细描述
一旦连接建立，交换机将根据被叫用户的 配置和呼叫属性，选择合适的通信链路进 行接通。这个过程涉及到对通信链路的资 源分配和管理，以确保通信质量。在接续 过程中，交换机还需要进行一系列的信号 处理和协议转换，以适应不同运营商和设 备之间的通信要求。
企业和机构通常使用程控交换机来满足内 部通信需求，如语音通信、视频会议、数 据传输等。
政府和公共部门
物联网应用
政府和公共部门需要程控交换机来提供紧 急服务、公共安全通信和行政事务通信等 。
随着物联网的发展，程控交换机在智能家 居、智能交通、智能工业等领域的应用也 越来越广泛。
发展趋势
数字化
随着数字技术的发展，程控交换机正朝 着数字化方向发展，以提供更高效、更
程控交换原理-第1章.ppt

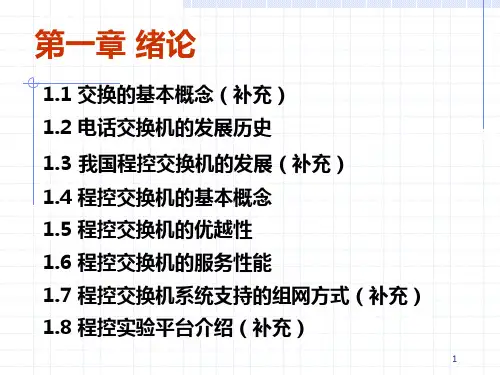

第一章 绪论
1.1 交换的基本概念（补充） 1.2 电话交换机的发展历史 1.3 我国程控交换机的发展（补充） 1.4 程控交换机的基本概念 1.5 程控交换机的优越性 1.6 程控交换机的服务性能 1.7 程控交换机系统支持的组网方式（补充） 1.8 程控实验平台介绍（补充）
1
1.1 交换的基本概念
跌落来指示，塞绳用于 话务员送、受
连接两通话用户，容量
话器塞孔
一般有10、20、30、
50、100门等。
人工交换机
绳路 手摇发电
机
15
磁石式人工电话交换机
人工交换机的基本功能
检测出主叫用户呼叫； 建立电话交换机到主叫用户的临时通路，通过此通路 获得被叫用户信息； 通过振铃呼出被叫用户； 为主、被叫建立通话通路； 检测话终释放通路。
1.1 交换的基本概念
用户环路，常以模拟 方式传送300-
3400Hz话音信号。
专门用来传送各交换机之间通 信操作和维护信令的数据通信
的分组交换网络。
No.7信令网
端局 交换机
信令链路
汇接 交换机
端局 交换机
语音/数据链路
端局 用户环路 交换机
图1.5 传统电话交换网的一般体系结构
采用PCM时分复用，每 个用户占用64kbit/s带 宽，常以2Mbit/s或更 高速率的复用群传送话
1876年2月14日，贝尔申请了那个著名的他和沃森一 直研究着的装置——电话的专利。同一天另一个 发明家格雷（1835-1901）也向美国专利局递交 了相似设备的专利申请书，只因比贝尔晚了几个
小时而痛失电话发明权。
贝尔获得电话 的专利证书
贝尔发明的电话是以模拟信号的形式将人类语音进行传输，实现了双方在两地之
1.1 交换的基本概念（补充） 1.2 电话交换机的发展历史 1.3 我国程控交换机的发展（补充） 1.4 程控交换机的基本概念 1.5 程控交换机的优越性 1.6 程控交换机的服务性能 1.7 程控交换机系统支持的组网方式（补充） 1.8 程控实验平台介绍（补充）
1
1.1 交换的基本概念
跌落来指示，塞绳用于 话务员送、受
连接两通话用户，容量
话器塞孔
一般有10、20、30、
50、100门等。
人工交换机
绳路 手摇发电
机
15
磁石式人工电话交换机
人工交换机的基本功能
检测出主叫用户呼叫； 建立电话交换机到主叫用户的临时通路，通过此通路 获得被叫用户信息； 通过振铃呼出被叫用户； 为主、被叫建立通话通路； 检测话终释放通路。
1.1 交换的基本概念
用户环路，常以模拟 方式传送300-
3400Hz话音信号。
专门用来传送各交换机之间通 信操作和维护信令的数据通信
的分组交换网络。
No.7信令网
端局 交换机
信令链路
汇接 交换机
端局 交换机
语音/数据链路
端局 用户环路 交换机
图1.5 传统电话交换网的一般体系结构
采用PCM时分复用，每 个用户占用64kbit/s带 宽，常以2Mbit/s或更 高速率的复用群传送话
1876年2月14日，贝尔申请了那个著名的他和沃森一 直研究着的装置——电话的专利。同一天另一个 发明家格雷（1835-1901）也向美国专利局递交 了相似设备的专利申请书，只因比贝尔晚了几个
小时而痛失电话发明权。
贝尔获得电话 的专利证书
贝尔发明的电话是以模拟信号的形式将人类语音进行传输，实现了双方在两地之

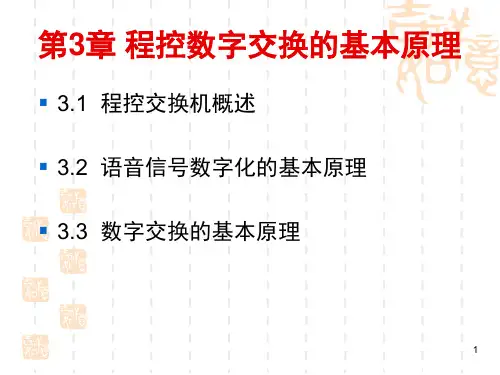

第3章-程控数字交换的基本原理PPT课件
定义：Δv 不为常数 思路：输入信号的特征是小信号出现的概率大，大信号出现
的概率小，因而重点要改善小信号的量化信噪比。
实现方法：将抽样值通过对数压缩(logarithm compress)再进行均匀量化
对数压缩方法： 15 折线μ率压缩 13 折线 A 率压缩
y
1
7 8
6 8
7
5 8
4 8
3 8
2 8
第3章 程控数字交换的基本原理
▪ 3.1 程控交换机概述 ▪ 3.2 语音信号数字化的基本原理 ▪ 3.3 数字交换的基本原理
1
3.1 程控交换机概述
3.1.1 程控交换机的优点
1、灵活性大 2、便于维护管理，可靠性高 3、体积小，耗电低 4、便于向综合业务数字网发展
2
3.1.2 程控交换技术的发展趋势
1 8
1 1 1
1
128 8 4
2
8
1x
20
13 折线 A 率压缩
13 折线分段时的 x 值与实际的 x 值比较
y
01
2
3
4
5
6
7
1
8
8
8
8
8
8
8
按折线分段的 x 0
1
1
1
1
1
1
1
1
128
64
32
16
8
4
2
实际 x 的计算值 0
1
1
1
1
1
1
1
1
128 60 . 6 30 . 6 15 . 4 7 . 79 3 . 93 1 . 98
折叠码优点：1）只需对单极性信号进行，再增加最高位来表 示信号的极性。
程控交换机PPT课件
2021/4/16
36
• 模拟用户电路的功能可归纳为以下BORSCHT七个功能：
B（Battery feeding）馈电
O（Overvoltage protection）过压保护
R（Ringing control）振铃控制
S（Supervision）监视
C（CODEC & filters）编译码和滤波
用户模块结构
微 处理 机
28
各部分功能 交换网络：集中（或分散）话务量。
信号提取和插入电路：把处理机通信信息从信息流中提取出来（或插入）。
网络接口：实现和选组级数字交换网络的接口。
扫描存储器：暂存从用户电路读取的信息。
分配存储器：暂存向用户电路发出的命令信息。
用户电路：实现与用户间的接口。
用户处理机：控制用户模块完成通信功能。
2021/4/16
30
5.3 接口设备
• 接口设备是数字程控交换机与外围环境的接口，其功能是完成外部信号 与交换机内部信号的转换。数字程控交换机的接口设备主要有用户电路、 中继电路和信令收发设备。
5.3.1 数字程控交换机的接口类型
图5.4表明了数字程控交换机的各种接口.
V类和Z类接口是数字程控交换机用户侧接口，A类、B类
• V2：是连接数字远端模块的接口。
• V3：连接数字PABX的接口，为ISDN的基群速率接口
（30B+D）。
• V4：是支持多个2B+D终端接入的接口。
• V5：是接入网第一个标准化的接口，支持n条E1的接入
（ 2021/4/16 1≤n≤16），V5接口包括V5.1接口和V5.2接口。
33
（2）Z接口：
2021/4/16
程控交换基础知识及基本原理课件
T接线器的两种工作方式（对SM的操作）： （1）“顺序”写入，“控制”读出 （2）“控制”写入，“顺序”读出
“顺序”含义：指按照SM（语音存储器）地址顺序， 由时钟脉冲控制
“控制”含义：指按控制存储器内容控制SM的读出或写入
CM内容的写入与清除由CPU控制
PPT学习交流
22
数字交换网络—空分接线器原理（1）
功能类似于模拟用户电路 的功能
功能
• 码型变换; • 时钟提取、再定时; • 帧/复帧同步; • 控制、检测、告警;
PPT学习交流
18
程控交换机结构
• 基本构成 • 用户接口 • 中继接口 • 数字交换网 • 信号设备 • 控制系统 • 操作维护
PPT学习交流
19
数字交换网
接线器类型
• T接线器 • S接线器
• 码型变换 • 回波消除 • 均衡 • 扰码和去扰码 • 信令插入和提取 • 多路复用和分路
PPT学习交流
16
程控交换机结构
• 基本构成 • 用户接口 • 中继接口 • 数字交换网 • 信号设备 • 控制系统 • 操作维护
PPT学习交流
17
中继接口部分
• 模拟中继； • 数字中继； • 数字光中继
程控交换基础知识及基本原理
2011.5.26
PPT学习交流
1
主要内容
一、交换机主要作用及发展历程
二、程控交换机结构
三、程控交换机呼叫处理过程
四、程控交换机实现的基本业务和补充业务
五、电话网组网方式及结构
六、程控交换机主要性能指标及技术性能要求
七、软交换基础
PPT学习交流
2
交换机的引入
➢ 1837年发明电报； ➢ 1876年贝尔发明电话；
程控电话交换机原理PPT课件
✓ 号码分析，收完“287”后，判断出为局内呼叫； ✓ 接收完剩余的号码。
第4页/共11页
被叫受话分析、被叫振铃
回铃音
数
字
用户接口
交
2871110
换
TONE
网
主叫
络
DTMF
振铃音
RNG
用户接口
2871111 被叫
控制 机构
✓ 被叫受话分析； ✓ 被叫振铃、主叫听回铃音； ✓ 定时。
第5页/共11页
数 字 交 换 网 络
控制 机构
忙音
RNG
用户接口
2871111 被叫
✓ 挂机检测、计费停止、拆线； ✓ 被叫听忙音。
第7页/共11页
被叫挂机、呼叫结束
2871110 主叫
用户接口
TONE DTMF
数 字 交 换 网 络
控制 机构
RNG
用户接口
2871111 被叫
✓ 定时、挂机检测、呼叫结束。
第8页/共11页

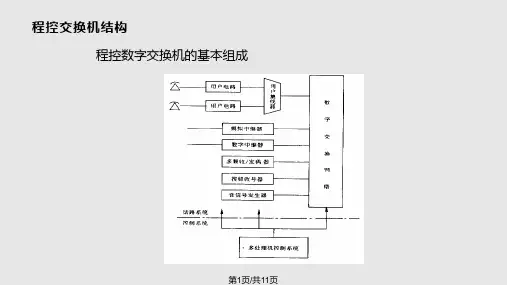

程控交换机结构 程控数字交换机的基本组成
第1页/共1Байду номын сангаас页
用户摘机、呼出分析、听拨号音
拨号音
数
字
用户接口
交
2871110
换
TONE
网
主叫
络
DTMF
控制 机构
✓ 摘机检测； ✓ 主叫呼出分析； ✓ 资源准备； ✓ 听拨号音。
第2页/共11页
用户接口
2871111 被叫
用户拨号、交换机收号
2871111
被叫应答、通话开始
数
字
用户接口
交
2871110
换
TONE
《程控交换原理》课件
程控交换系统的优势和应用
1 优势和特点
程控交换系统具有智能化、自动化和高可靠性的优势，能够提供丰富的电话功能和强大 的通信能力。
2 应用领域
程控交换系统广泛应用于电信运营商、企事业单位和公共通信网等领域，为人们的通信 提供便利。
程控交换系统的结构
控制接口Байду номын сангаас功能和作用
控制接口连接计算机和交换机， 负责实现通信控制、信号传输与 处理等功能，是程控交换系统的 核心部分。
主要硬件模块的功能和作用 程控交换系统的总体结构
主要硬件模块包括中央处理器、 存储器、输入输出控制器等，用 于支持呼叫建立、呼叫转接和通 信管理等功能。
程控交换系统由控制器、交换网 络和用户接口等组成，实现电话 的接入、连接和断开。
程控交换系统的工作原理
1
呼叫建立过程
呼叫建立过程包括用户拨号、号码分析、
呼叫处理过程
2
寻找可用线路、通信建立等步骤，确保 通话双方能够成功连接。
呼叫处理过程通过呼叫信息交换和媒体
路径建立，实现语音信号的转发和路由
选择，确保通话质量。
3
呼叫释放过程
呼叫释放过程包括用户挂断电话、资源 回收和连接释放等步骤，结束通话并释 放相关资源。
《程控交换原理》PPT课 件
网络通信简介
什么是程控交换原理
定义和作用
程控交换原理是一种通过计算机控制的方式实现电话通信的技术，提供了更快、更灵活、更 可靠的通信服务。
发展历程
程控交换原理自20世纪60年代开始发展，经历了多次技术革新和升级，不断提升通信质量和 效率。
基本原理和特点
程控交换原理基于计算机技术和数字通信技术，具有数字化、自动化、可编程性和灵活性等 特点。
程控交换原理 学习课件教学课件教案PPT
3)基站收发器将收到的三组号码发给BSC，BSC再收 到后再转发给主叫用户所在地区的MSC。
4)MSC在收到三组号码后，首先分析IMSI来判断用户身份的合 法性，如果用户是合法用户；则继续分析IMEI来判断用户 手机的合法性，如果用户手机是合法手机；则分析主叫用户 所拨叫的号码，即被叫方号码。
5)MSC通过分析被叫方号码，判断出被叫用户所在大致区域。 然后MSC将被叫号码传输给TMSC，进行数据汇接。
电路交换是一种实时交换，固定分配带宽，主 被叫建立连接后，一直占用电路，直到一次通 话结束，才释放这条电路。电路交换必须事先 建立连接，对传送的信息不进行差错控制，适 合实时传送信息的要求。交换的基本功能是在 任意的入线和出线之间建立连接，或者说将入 线上的信息分发到出线上去。在交换系统中完 成这一基本功能的部件就是交换单元。交换单 元是交换系统的核心，而各种交换单元组成了 交换网络。
10)当被叫用户接通电话后，双方电路接通开始通话，通话结束 后一方挂机，整个移动电话通话过程结束。
3. 电话通信所需设备
电话通信网的基本组成设备：
➢ 终端设备：完成声电转换和信令功能，将人的话音 信号转换为交变的话音电流信号，并完成简单的信 令功能
➢ 传输设备：连接 ➢ 交换设备：交换
电话通信网组成图
图2.2 M×N的交换单元
4.2.2 时间(T)接线器基本原理
时间接线器用来完成在一条复用线上时隙交换的基本功能，可简称为Ｔ接线器。 交换网络是交换 机能实现任意两个用户通话最关键的部件，数字交换网络的基本单元都是接线器。接线器按其功能不同，可 分为时间接线器和空间接线器。本节主要讲述时间接线器。
对于读写的控制方式，从图2.21我们可以看出，由于输入级和输出级的T接线器使用了 不同的控制方式，所以它们的控制存储器可以合并使用。图2.22是T接线器的控制 存储器的合用。
4)MSC在收到三组号码后，首先分析IMSI来判断用户身份的合 法性，如果用户是合法用户；则继续分析IMEI来判断用户 手机的合法性，如果用户手机是合法手机；则分析主叫用户 所拨叫的号码，即被叫方号码。
5)MSC通过分析被叫方号码，判断出被叫用户所在大致区域。 然后MSC将被叫号码传输给TMSC，进行数据汇接。
电路交换是一种实时交换，固定分配带宽，主 被叫建立连接后，一直占用电路，直到一次通 话结束，才释放这条电路。电路交换必须事先 建立连接，对传送的信息不进行差错控制，适 合实时传送信息的要求。交换的基本功能是在 任意的入线和出线之间建立连接，或者说将入 线上的信息分发到出线上去。在交换系统中完 成这一基本功能的部件就是交换单元。交换单 元是交换系统的核心，而各种交换单元组成了 交换网络。
10)当被叫用户接通电话后，双方电路接通开始通话，通话结束 后一方挂机，整个移动电话通话过程结束。
3. 电话通信所需设备
电话通信网的基本组成设备：
➢ 终端设备：完成声电转换和信令功能，将人的话音 信号转换为交变的话音电流信号，并完成简单的信 令功能
➢ 传输设备：连接 ➢ 交换设备：交换
电话通信网组成图
图2.2 M×N的交换单元
4.2.2 时间(T)接线器基本原理
时间接线器用来完成在一条复用线上时隙交换的基本功能，可简称为Ｔ接线器。 交换网络是交换 机能实现任意两个用户通话最关键的部件，数字交换网络的基本单元都是接线器。接线器按其功能不同，可 分为时间接线器和空间接线器。本节主要讲述时间接线器。
对于读写的控制方式，从图2.21我们可以看出，由于输入级和输出级的T接线器使用了 不同的控制方式，所以它们的控制存储器可以合并使用。图2.22是T接线器的控制 存储器的合用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
存储器
中央处理机
.
I/O设备
18
小结
• 数字通信概述
电话通信系统组成 信号数字化和时分复用
• 数字交换原理
空分交换 时分交换 数字交换网络的基本功能
• 程控交换机结构
.
19
什么是NGN？
• NGN（下一代网络）定义
NGN是基于TDM的PSTN语音网络和基于ATM/IP 的分组网络融合的产物，它使得在新一代网络 上语音、视频、数据等综合业务成为了可能。 NGN的发展目标是能够提供各种业务的综合、 开放的网络。NGN必须能够支持所有的通信业 务。
.
5
数字通信概述
信号数字化和时分复用
模拟信号：时间连续、幅度也连续 的信号。
数字信号：时间离散、 幅度也离散 的信号。
信号数字化：把话音、数据等各种 信息通过取样、量化、编码，转变 成数字信号。
时分：多路数字信号接到一个公共的通道上，按一定次序给每个话路 分配一段使用通道的时间，使一个传输信道传输多个话路信息。
.
20
NGN网络特点
• 控制与承载分离 • 业务与呼叫分离 • 接口标准化、部件独立化 • 核心交换单一化、接入层面多样化 • 开放的NGN体系架构
.
21
软交换和NGN的关系
• NGN 的核心技术就是软交换技术，以软交换 为控制层，兼容语音网、数据网、视频网三 网的开放体系架构就是狭义的NGN定义。
SM 0 TS25
A
TS143 A
A 25 255 时钟 0
25 143
255 CM
时分交换示意图
.
10
数字交换原理
• 数字交换网络的基本功能
– 完成两个用户之间数字信息（如打电话话双方 的数字话音）的交换。
– 既要完成时隙的交换，还要完成空分交换。
.
11
数字交换原理
思考题：下面两条话路分别完成了哪些交换呢？
• 信令网关（SG） – 完成电路交换网和分组交换网之间SS7转换的功能
• 中继媒体网关（TG） – 在软交换的控制下，完成流媒体的转换功能，主要用 于中继接入
.
27
软交换网络中的主要设备（2）
• 接入媒体网关(AG)
– 在软交换的控制下，完成流媒体的转换功能， 主要用于终端用户、PRI、BRI、V5接入
程控交换机原理
渭南供电局信通中心 钟馥遥
.
1
第一部分 前言 第二部分 数字通信概述 第三部分 数字交换原理 第四部分 程控交换机结构
.
2
前言
电力系统有自己的专用通信网，在这个网中，交换机作为 汇接枢纽，它的地位非常重要，掌握设备的工作原理，是 做好维护和检修的基础，今天向大家介绍程控交换机原理。
培训对象：从事通信设备维护的初级工。 培训目的：通过培训，理解数字通信、数字交换的基本知 识，掌握程控交换机的结构和原理。
我将从基础概念到具体设备分三个部分介绍。
.
3
数字通信概述
.
4
数字通信概述
电话通信系统组成
• 电话机 • 传输线路 • 交换机
交换机 电话机
传输线路
用户接口
由一台交换机组成的通信网
• IAD
– 主要完成终端用户的语音、数据、图象等的综 合接入功能。
• 应用服务器
– 利用软交换提供的应用编程接口（API），通 过提供业务生成环境，完成业务创建和维护功 能。
.
28
软交换的优点
• 节省费用 • 地理无关和号码漫游（游牧用户） • 将语音网络和数据网络有机结合 • 更多的功能，如视频通话、多方通话、视频会议、统一
在呼叫建立的基础上提供额外的增值服务，以及运营支撑。
.
25
烽火科技
软交换网络中的主要设备
App Server
T
软交换
D
M
分组核心网
中继 媒体网关
SS7 信令网
信令 网关
T D M
中继 媒体网关
接入媒体网关
综合 接入设备备
• 软交换设备（SS） – 作为系统的控制核心，完成协议适配、呼叫处理、资 源管理、业务代理等，并作为系统的对外接口完成和 其它系统的互连互通功能。
.
6
数字交换原理
.
7
数字交换原理
交换功能：指信息从通信设 备的一个端口进入，从另一 个端口输出。
• 空分交换 • 时分交换 • 数字交换网络的基本功能
.
8
数字交换原理
空分交换网络
• 空分交换
1
任一输入线与
A
2出
任一输出线
3
之间的交换。
4
入 1234
空分交换示意图
.
9
数字交换原理
• 时分交换：输入 复用线上任一时 隙的内容可以在 输出复用线上任 一时隙输出。
• 软交换是下一代网络的控制功能实体，为下 一代网络提供具有实时性要求的业务的呼叫 控制和连接控制功能，是下一代网络呼叫与 控制的核心。
.
22
NGN的控制核心：软交换设备
根据国际SoftSwich论坛ISC的定义，SoftSwich是基于分组 网利用程控软件提供呼叫控制功能和媒体处理相分离的设 备和系统。
因此，软交换的基本含义就是将呼叫控制功能从媒体网关 （传输层）中分离出来，通过软件实现基本呼叫控制功能， 从而实现呼叫传输与呼叫控制的分离，为控制、交换和软 件可编程功能建立分离的平面。
.
23
业务管理
网络控制
核心交换
边缘接入
.
24
NGN的分层结构
• 边缘接入层（各类IP终端、IAD）
通过各种接入手段将各类用户连接至网络，并将信息格式转换 成为能够在网络上传递的信息格式。例如：将话音信号分割成 ATM信元或IP包。
• 核心交换层（数据网络）
采用分组技术，提供一个高可靠性的、提供QoS保证和大容量 的统一的综合传送平台。
• 网络控制层（软交换核心设备）
实现呼叫控制，其核心技术就是软交换技术，完成基本的实时 呼叫控制和连接控制功能，它是与业务无关的，目的是支配网 络资源，软交换要支持众多的协议接口。
• 业务和应用层（各类新业务）
.
16
程控交换机结构
• 呼叫接续实例 以一次内部呼叫201拨打202为例，串联一 下程控交换机各个部分的结构和功能。请 看下图：
.
17
程控交换机结构
用户模块-用户级
选组级
用户 电路
201
PCM流 数
字
用户处理机
交
用户模块
换
用户
网
电路
202
络
用户处理机
数字 中继
数字中继线
模拟 中继
模拟中继线
信号发/收器
1
2
输入线
3
4
TS1 TS2
TS2
数字交换网络
TS3
1
2
3 输出线
4
.
12
程控交换机结构
.
13
程控交换机结构
程控交换机硬件结构表
.
14
程控交换机结构
话路部分组成及功能
• 用户电路 • 中继电路 • 音频信号产生与收发 • 数字交换与交换网络
.
15
程控交换机结构
控制部分结构及方式
• 组成 • 集中控制 • 分散控制
