电动车线路维修要点转把的霍尔电压输入是5V输出是1.2-4.2V左右.这个电流很小,不要打动,不然会影响车正常骑行.大多数车上有12V转换器,有的在车座下,有的在前大灯壳里,转换器共有三根线,红线是48V 输入,黑线是负,黄线是12V输出.它的电流最大10A无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线无刷控制器好坏的测量方法一、断电检测（用二极管档）1、检测控制器电源输入正负极早否短路2、检测控制器绕组线参数：A、用黑表笔接电源正极，用红表笔分别接触黄、绿、兰三根绕阻线，参数在400-700之间B、重复2的步骤3、霍尔信号线检测：用黑表笔接黑线，红表笔接红、黄、绿、兰四根线，应无短路故障二、通电检测1、检测控制器电源输入电压是否有36V（48V）以上电压2、检测霍尔信号线是否有5-7V电压3、检测转把电源是否有5V以上电源4、转动转把，检测信号线上是否在0.8-4.2V之间变化三、无刷电机的接线方法无刷电机的线圈引线有3 根，霍耳引线有5 根，这8 根线必须和控制器的相应引线一一对应，否则电机不能正常转动。

四、车不转（即电动机不转）1、在有电的情况下，打开电门锁。

用万用表测量电机引线有无电压，可立即判断出线路和控制线路的故障。

具体测量方法是用万用表DC档测量控制器（2、3）或电机引线，转动调速转把测出有无电压，即可查出故障。

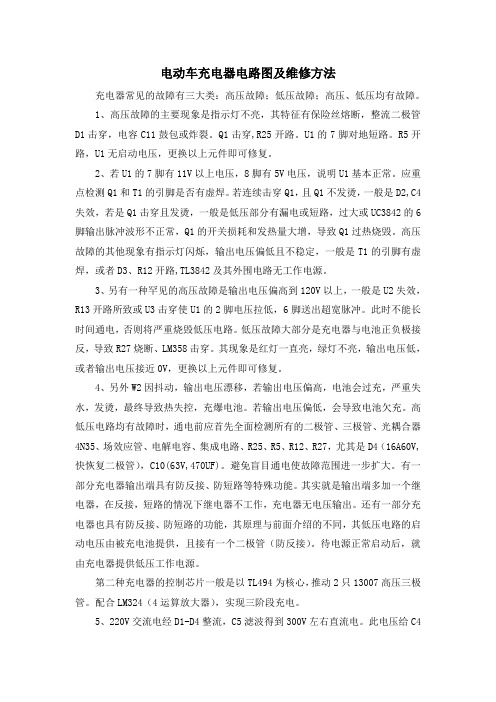

电动车充电器电路图及维修方法充电器常见的故障有三大类：高压故障；低压故障；高压、低压均有故障。

1、高压故障的主要现象是指示灯不亮，其特征有保险丝熔断，整流二极管D1击穿，电容C11鼓包或炸裂。

Q1击穿,R25开路。

U1的7脚对地短路。

R5开路，U1无启动电压，更换以上元件即可修复。

2、若U1的7脚有11V以上电压，8脚有5V电压，说明U1基本正常。

应重点检测Q1和T1的引脚是否有虚焊。

若连续击穿Q1，且Q1不发烫，一般是D2,C4失效，若是Q1击穿且发烫，一般是低压部分有漏电或短路，过大或UC3842的6脚输出脉冲波形不正常，Q1的开关损耗和发热量大增，导致Q1过热烧毁。

高压故障的其他现象有指示灯闪烁，输出电压偏低且不稳定，一般是T1的引脚有虚焊，或者D3、R12开路,TL3842及其外围电路无工作电源。

3、另有一种罕见的高压故障是输出电压偏高到120V以上，一般是U2失效，R13开路所致或U3击穿使U1的2脚电压拉低，6脚送出超宽脉冲。

此时不能长时间通电，否则将严重烧毁低压电路。

低压故障大部分是充电器与电池正负极接反，导致R27烧断、LM358击穿。

其现象是红灯一直亮，绿灯不亮，输出电压低，或者输出电压接近0V，更换以上元件即可修复。

4、另外W2因抖动，输出电压漂移，若输出电压偏高，电池会过充，严重失水，发烫，最终导致热失控，充爆电池。

若输出电压偏低，会导致电池欠充。

高低压电路均有故障时，通电前应首先全面检测所有的二极管、三极管、光耦合器4N35、场效应管、电解电容、集成电路、R25、R5、R12、R27，尤其是D4（16A60V,快恢复二极管），C10(63V,470UF)。

避免盲目通电使故障范围进一步扩大。

有一部分充电器输出端具有防反接、防短路等特殊功能。

其实就是输出端多加一个继电器，在反接，短路的情况下继电器不工作，充电器无电压输出。

还有一部分充电器也具有防反接、防短路的功能，其原理与前面介绍的不同，其低压电路的启动电压由被充电池提供，且接有一个二极管（防反接）。

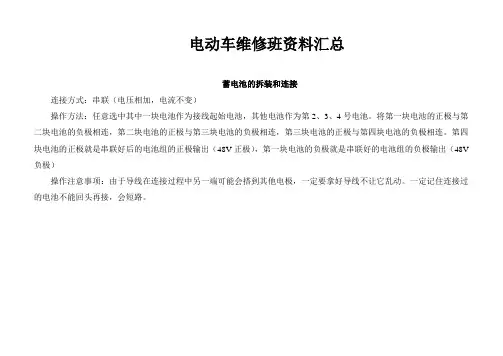

电动车维修班资料汇总蓄电池的拆装和连接连接方式：串联（电压相加，电流不变）操作方法：任意选中其中一块电池作为接线起始电池，其他电池作为第2、3、4号电池。

将第一块电池的正极与第二块电池的负极相连，第二块电池的正极与第三块电池的负极相连，第三块电池的正极与第四块电池的负极相连。

第四块电池的正极就是串联好后的电池组的正极输出（48V正极），第一块电池的负极就是串联好的电池组的负极输出（48V 负极）操作注意事项：由于导线在连接过程中另一端可能会搭到其他电极，一定要拿好导线不让它乱动。

一定记住连接过的电池不能回头再接，会短路。

电池电压的测量仪表准备：将万用表的档位拨到直流200V档，黑表笔插COM，红表笔插VΩ孔。

测量方法：将红表笔接电池的正极，黑表笔接电池的负极，接触稳定后，直接从万用表的显示屏上读取电压值即可。

数据记录：1.电机线圈检测：将检测仪上电机线圈端的三个鳄鱼夹分别接到电机三根粗线上并转动电机，三个信号灯轮流闪烁，即为正常。

如哪个不亮，那这一绕组即为有故障。

2.电机霍尔检测：将检测仪上电机霍尔线端接到电机的霍尔线上，缓慢转动电机，三个信号灯应有亮灭变化，如哪个没变化即相对应的霍尔或线路有故障。

3.转把检测：将检测仪上转把检测端的三个鳄鱼夹分别接到转把上并转动转把，转把信号灯应有亮灭变化，否则即为有故障。

电动车动力电路电动车的动力电路主要由电池组、空气开关、电门锁、控制器、电机、转把组成。

其中：电池组提供电源，一般为48V,60V,72V等。

空气开关（断路器）是整车的电源开关，起到整车电源控制作用，同时，当电路中的电流超过空开的额定电流时，空开跳闸，切断电源保护电路。

电门锁主要起到接通开控制器内部的控制电源的作用，只有控制器的控制电源接通，控制器才能驱动电机旋转。

控制器是整个电路系统的核心，控制电机的运转。

转把可以根据旋转角度输出对应的电压值，一般为1-4V左右，告诉控制器骑行者扭了多大油门。

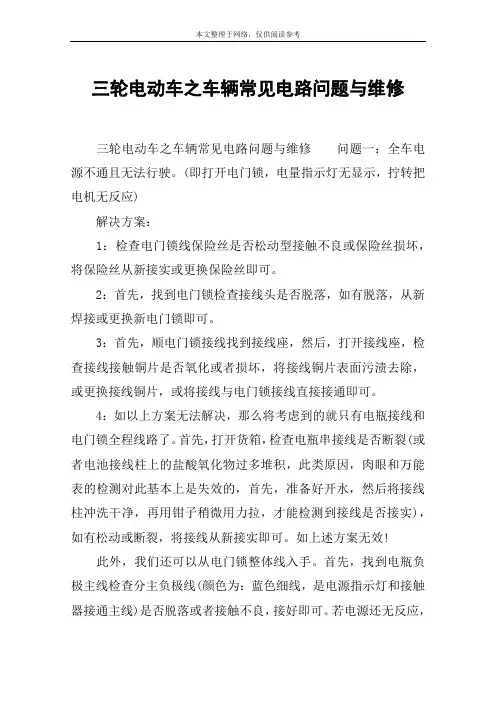

三轮电动车之车辆常见电路问题与维修三轮电动车之车辆常见电路问题与维修问题一：全车电源不通且无法行驶。

(即打开电门锁，电量指示灯无显示，拧转把电机无反应)解决方案：1：检查电门锁线保险丝是否松动型接触不良或保险丝损坏，将保险丝从新接实或更换保险丝即可。

2：首先，找到电门锁检查接线头是否脱落，如有脱落，从新焊接或更换新电门锁即可。

3：首先，顺电门锁接线找到接线座，然后，打开接线座，检查接线接触铜片是否氧化或者损坏，将接线铜片表面污渍去除，或更换接线铜片，或将接线与电门锁接线直接接通即可。

4：如以上方案无法解决，那么将考虑到的就只有电瓶接线和电门锁全程线路了。

首先，打开货箱，检查电瓶串接线是否断裂(或者电池接线柱上的盐酸氧化物过多堆积，此类原因，肉眼和万能表的检测对此基本上是失效的，首先，准备好开水，然后将接线柱冲洗干净，再用钳子稍微用力拉，才能检测到接线是否接实)，如有松动或断裂，将接线从新接实即可。

如上述方案无效!此外，我们还可以从电门锁整体线入手。

首先，找到电瓶负极主线检查分主负极线(颜色为：蓝色细线，是电源指示灯和接触器接通主线)是否脱落或者接触不良，接好即可。

若电源还无反应，我们需使用万能表，将表档调至ω(电阻)档，然后将表线针分别测试电门锁线是否接通，(电门锁线一般为红色、绿色细线两根，红细线从电门锁接线座直通接触器主正极线、绿色细线则从电门锁接线座直通组合倒顺开关接线柱)如任何一根线出现断路，找到断点接好或则更换线路即可。

(此列方案一般针对带有直流接触器、组合倒顺开关的有刷电机车辆，无刷电机车辆电门锁全程线一般都从电门锁接线座直接通往控制器主正极线和控制器电门锁出线) 问题二：打开电门锁，电量指示灯无法显示，按喇叭和大灯开关功能正常，但，车辆却无法行驶。

(注：此类型问题还包括：打开电门锁，电量显示正常，但是，一拧转把或使用任何一项功能，电量显示瞬间消失，导致全车功能失效、无法行驶!稍停一会，在使用任意功能反复出现此列情况者。

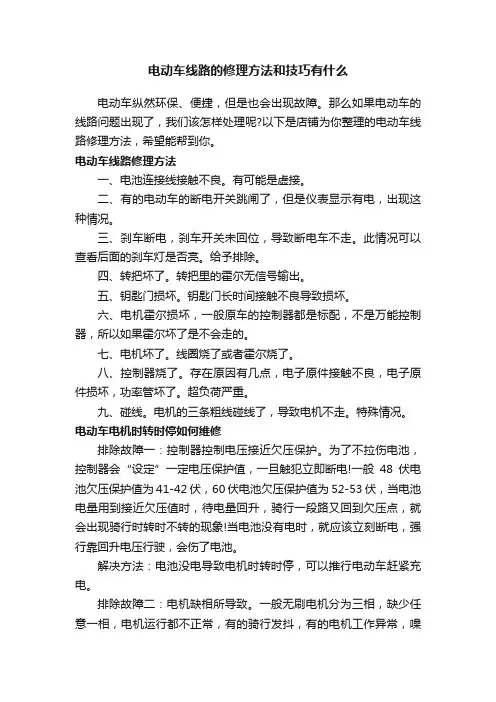

电动车线路的修理方法和技巧有什么电动车纵然环保、便捷，但是也会出现故障。

那么如果电动车的线路问题出现了，我们该怎样处理呢?以下是店铺为你整理的电动车线路修理方法，希望能帮到你。

电动车线路修理方法一、电池连接线接触不良。

有可能是虚接。

二、有的电动车的断电开关跳闸了，但是仪表显示有电，出现这种情况。

三、刹车断电，刹车开关未回位，导致断电车不走。

此情况可以查看后面的刹车灯是否亮。

给予排除。

四、转把坏了。

转把里的霍尔无信号输出。

五、钥匙门损坏。

钥匙门长时间接触不良导致损坏。

六、电机霍尔损坏，一般原车的控制器都是标配，不是万能控制器，所以如果霍尔坏了是不会走的。

七、电机坏了。

线圈烧了或者霍尔烧了。

八、控制器烧了。

存在原因有几点，电子原件接触不良，电子原件损坏，功率管坏了。

超负荷严重。

九、碰线。

电机的三条粗线碰线了，导致电机不走。

特殊情况。

电动车电机时转时停如何维修排除故障一：控制器控制电压接近欠压保护。

为了不拉伤电池，控制器会“设定”一定电压保护值，一旦触犯立即断电!一般48伏电池欠压保护值为41-42伏，60伏电池欠压保护值为52-53伏，当电池电量用到接近欠压值时，待电量回升，骑行一段路又回到欠压点，就会出现骑行时转时不转的现象!当电池没有电时，就应该立刻断电，强行靠回升电压行驶，会伤了电池。

解决方法：电池没电导致电机时转时停，可以推行电动车赶紧充电。

排除故障二：电机缺相所导致。

一般无刷电机分为三相，缺少任意一相，电机运行都不正常，有的骑行发抖，有的电机工作异常，噪音大，强制骑行会因为缺相而让电机发热，骑行“磕噔磕噔”的时候，就应该及时修理，别因为小毛病致电机报废!缺相故障多为电机霍尔所为，电机霍尔原件是一个磁体控制传感器，用它可以检测磁场的变化，通过控制器根据霍尔所采集的信号来控制，控制器的三相输出，让电机正常运作，一旦其中一个霍尔“罢工”，电机内部就“凌乱”了，导致电机缺相而时转时不转或发生抖动!解决办法：更换故障霍尔，恢复电机内部正常“次序”，让转动不抖动。

电动车电路图和修补教程如今电动车不断添加，可是许多修摩托车的师傅还不太会修电动车，电工之家将材料进行了汇总，把修补办法总结如下，给需求的兄弟。

转把好坏差异
转把线三根红正，黑负，绿信号，（也有多根的）留神多根线的，色彩空地相同的三根才是转把丈量的线。

在接线准确的状况下，翻开电源锁，把全能表调到测直流电压档２０Ｖ黑表笔接负极，红表笔接操控器供应转把的正负极间是不是有５Ｖ摆布的电压．
假定电压正常，然后把红表笔移到信号线上，测得是不是有１Ｖ摆布的电压（正把）好逐步的翻滚转把终究，看全能表上的电压是不是由１Ｖ摆布逐步的升到４．２Ｖ摆布假定有的者此转把是好的是正把
假定丈量转把的正负之间没有电压或电压只需１Ｖ或２Ｖ摆布的电压，那么要断开转把与操控器的接处直接从操控器上丈量操控器供应转把的正负之间的电压，假定测得电压正常有５Ｖ摆布那么便是转把坏了替换转把，假定测得电压很早年没有断开的相同１Ｖ或２Ｖ摆布的，那么便是操控器缺点，替换操控器
假定测得转把的正负之间的电压正常（５Ｖ）摆布的测得负极与信号线电压闪现＂０．００＂那么转把是坏的还有测得转把的负极线与信号线的电压正常有１Ｖ摆布然后翻滚转把终究则其电压没有改动仍是１Ｖ摆布的活改动很小的在２Ｖ摆布的则转把也是坏的
飞车缺点（不必转把翻开电源锁电机就自个翻滚，关了电源就停了）断开转把与操控器的接头假定电机停了那么便是转把的负极线的触摸不良或断开假定电机还转那么便是操控器缺点。

操控器输出到电机三根进线电压要用沟通档，转把终究，相间电压35伏摆布。

电动车电路图，电机的丈量，无刷电机霍尔件的丈量。

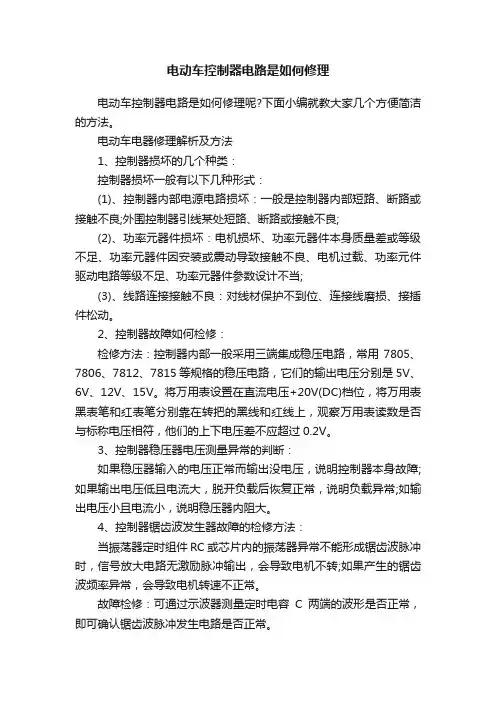

电动车控制器电路是如何修理电动车控制器电路是如何修理呢?下面小编就教大家几个方便简洁的方法。

电动车电器修理解析及方法1、控制器损坏的几个种类：控制器损坏一般有以下几种形式：(1)、控制器内部电源电路损坏：一般是控制器内部短路、断路或接触不良;外围控制器引线某处短路、断路或接触不良;(2)、功率元器件损坏：电机损坏、功率元器件本身质量差或等级不足、功率元器件因安装或震动导致接触不良、电机过载、功率元件驱动电路等级不足、功率元器件参数设计不当;(3)、线路连接接触不良：对线材保护不到位、连接线磨损、接插件松动。

2、控制器故障如何检修：检修方法：控制器内部一般采用三端集成稳压电路，常用7805、7806、7812、7815等规格的稳压电路，它们的输出电压分别是5V、6V、12V、15V。

将万用表设置在直流电压+20V(DC)档位，将万用表黑表笔和红表笔分别靠在转把的黑线和红线上，观察万用表读数是否与标称电压相符，他们的上下电压差不应超过0.2V。

3、控制器稳压器电压测量异常的判断：如果稳压器输入的电压正常而输出没电压，说明控制器本身故障;如果输出电压低且电流大，脱开负载后恢复正常，说明负载异常;如输出电压小且电流小，说明稳压器内阻大。

4、控制器锯齿波发生器故障的检修方法：当振荡器定时组件RC或芯片内的振荡器异常不能形成锯齿波脉冲时，信号放大电路无激励脉冲输出，会导致电机不转;如果产生的锯齿波频率异常，会导致电机转速不正常。

故障检修：可通过示波器测量定时电容C两端的波形是否正常，即可确认锯齿波脉冲发生电路是否正常。

5、控制器PWM调制器故障检修：当芯片或其外部输入的电压异常使PWM脉冲不正常，不仅会产生电机不转的故障，还会发生电机转速不正常的故障。

故障检修：用示波器检测PWM调制器，如果有正常锯齿形波脉冲和直流控制器电压输入，不能输出正常的PWM脉冲，就可判断其不正常。

6、控制器功率放大器故障检修：当场效应管、IGBT损坏后，会引起熔断器过电流熔断，产生整车无电，同时取样电阻熔断，电机不转。

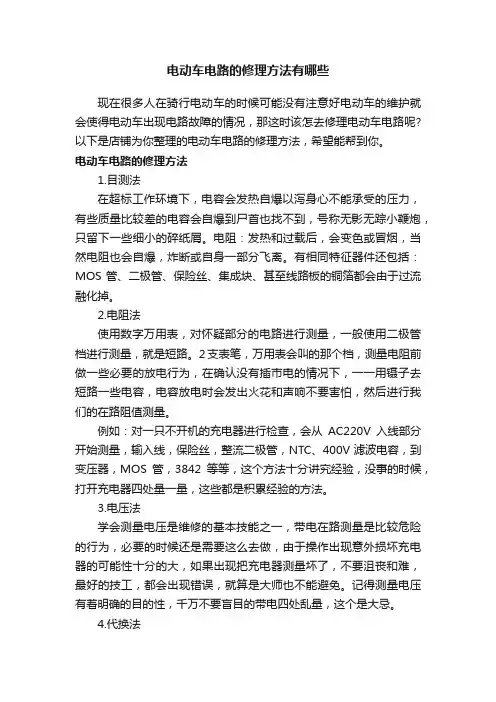

电动车电路的修理方法有哪些现在很多人在骑行电动车的时候可能没有注意好电动车的维护就会使得电动车出现电路故障的情况，那这时该怎去修理电动车电路呢?以下是店铺为你整理的电动车电路的修理方法，希望能帮到你。

电动车电路的修理方法1.目测法在超标工作环境下，电容会发热自爆以泻身心不能承受的压力，有些质量比较差的电容会自爆到尸首也找不到，号称无影无踪小鞭炮，只留下一些细小的碎纸屑。

电阻：发热和过载后，会变色或冒烟，当然电阻也会自爆，炸断或自身一部分飞离。

有相同特征器件还包括：MOS管、二极管、保险丝、集成块、甚至线路板的铜箔都会由于过流融化掉。

2.电阻法使用数字万用表，对怀疑部分的电路进行测量，一般使用二极管档进行测量，就是短路。

2支表笔，万用表会叫的那个档，测量电阻前做一些必要的放电行为，在确认没有插市电的情况下，一一用镊子去短路一些电容，电容放电时会发出火花和声响不要害怕，然后进行我们的在路阻值测量。

例如：对一只不开机的充电器进行检查，会从AC220V入线部分开始测量，输入线，保险丝，整流二极管，NTC、400V滤波电容，到变压器，MOS管，3842等等，这个方法十分讲究经验，没事的时候，打开充电器四处量一量，这些都是积累经验的方法。

3.电压法学会测量电压是维修的基本技能之一，带电在路测量是比较危险的行为，必要的时候还是需要这么去做，由于操作出现意外损坏充电器的可能性十分的大，如果出现把充电器测量坏了，不要沮丧和难，最好的技工，都会出现错误，就算是大师也不能避免。

记得测量电压有着明确的目的性，千万不要盲目的带电四处乱量，这个是大忌。

4.代换法代换就是把一些器件，进行替换，替换的器件可能是用新的，或是从一个能正常工作的充电器上面拆下来的，为什么要进行代换呢?这个方法一般我们维修进入了相对来说的瓶颈，就会产生这么的思路，比如：怀疑3842坏了，那就换一个试试看吧!代换比较适合于特定的器件如：电容，集成块等一些可能软性损坏的器件，对于其他的硬性器件，我们不用也没有必要去考虑去代换它，比如：保险丝，MOS管等，因为这些器件我们用电阻法测量出来坏了，就是坏了。

电动车电路板维修手册第一章电动车电路板维修的基本原则在维修电动车电路板时，需要遵循一些基本的原则，以确保维修过程的安全可靠。

本章将介绍电动车电路板维修的基本原则。

一、维修前的准备工作在维修电动车电路板之前，需要进行一些准备工作，如确保维修环境安全、关闭电源等。

在开展维修工作之前，应详细了解电动车电路板的原理图，掌握电路板的结构和各个元器件的功能。

二、仔细检查和诊断问题在进行电动车电路板维修时，应仔细检查电路板上的元器件是否损坏、连接是否松动等。

对于故障的诊断，可以利用测试仪器进行测量，以确定具体问题所在。

三、谨慎操作在维修电路板时，应谨慎操作，避免误操作导致进一步损坏。

使用正确的工具进行拆装，并且避免过度用力或者不当的方式进行操作。

四、合理使用焊接技术焊接是电动车电路板维修中常见的操作之一。

在进行焊接时，应注意选择合适的焊接工具及焊接材料，并掌握正确的焊接技术。

焊接时应注意避免过热，以免对电路板造成损坏。

第二章常见故障及维修方法电动车电路板在使用过程中可能会出现各种故障，这些故障需要得到及时的维修。

本章将介绍一些常见的故障及相应的维修方法。

一、电路板无法通电如果电动车电路板无法通电，首先需要检查电源是否正常连接，保证电源供应稳定。

同时，还需要检查电源线路是否短路或断路，若有需要修复或更换。

二、电动车加速度变慢当电动车加速度明显变慢时，可能是电动车电路板的故障导致的。

可以通过检查电机控制器、电线连接等来找到具体的问题，并采取相应的修复措施。

三、电动车制动失灵电动车制动失灵可能导致严重的安全隐患，因此需要及时处理。

在维修时，应检查制动器及相应的电路是否正常工作，修复故障或更换损坏的零部件。

四、其他故障除了上述的故障，电动车电路板还可能出现其他问题，如信号灯失灵、电池无法充电等。

对于这些故障，需要仔细检查相关的电路和元器件，进行逐一排查和修复。

第三章安全提示在进行电动车电路板维修时，需要注意一些安全事项，以确保人身安全和维修工作的顺利进行。

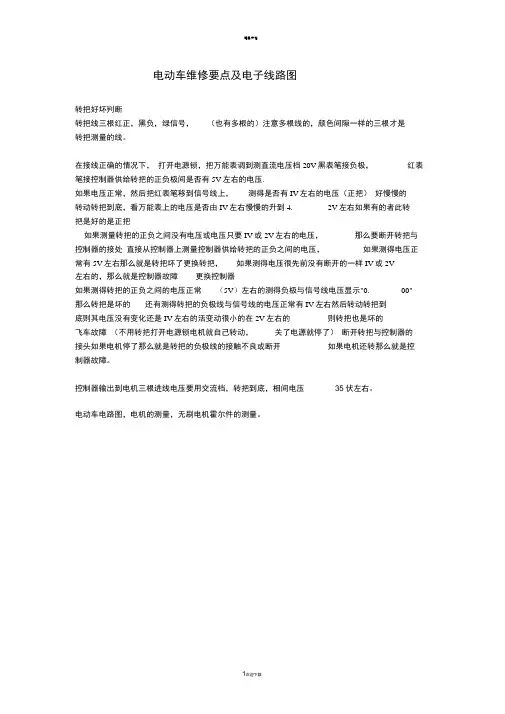

电动车维修要点及电子线路图转把好坏判断转把线三根红正，黑负，绿信号，（也有多根的）注意多根线的，颜色间隙一样的三根才是转把测量的线。

在接线正确的情况下，打开电源锁，把万能表调到测直流电压档20V黑表笔接负极，红表笔接控制器供给转把的正负极间是否有5V左右的电压.如果电压正常，然后把红表笔移到信号线上，测得是否有IV左右的电压（正把）好慢慢的转动转把到底，看万能表上的电压是否由IV左右慢慢的升到4. 2V左右如果有的者此转把是好的是正把如果测量转把的正负之间没有电压或电压只要IV或2V左右的电压，那么要断开转把与控制器的接处直接从控制器上测量控制器供给转把的正负之间的电压，如果测得电压正常有5V左右那么就是转把坏了更换转把，如果测得电压很先前没有断开的一样IV或2V左右的，那么就是控制器故障更换控制器如果测得转把的正负之间的电压正常（5V）左右的测得负极与信号线电压显示"0. 00"那么转把是坏的还有测得转把的负极线与信号线的电压正常有IV左右然后转动转把到底则其电压没有变化还是IV左右的活变动很小的在2V左右的则转把也是坏的飞车故障（不用转把打开电源锁电机就自己转动，关了电源就停了）断开转把与控制器的接头如果电机停了那么就是转把的负极线的接触不良或断开如果电机还转那么就是控制器故障。

控制器输出到电机三根进线电压要用交流档，转把到底，相间电压35伏左右。

电动车电路图，电机的测量，无刷电机霍尔件的测量。

全屏看田附件1；0电动车捲线图.jpg （2012-21除了电机负极线.其它线都共负线.灯光正常.电机乔转，拔掉刹把断电线试电机.附件2： g 试电机好杯Jpg (2012-2-15 17：33f 57&.05匕下載?欠数’ 828)(Ct)囉籃瞩聽转动电有字电源共用， 信号线三根 —共5根妥十60度的120度的滾字」阡」rfmm有字P口:-M. 1 n n"I W IL Zkl I縫一轉向幵菲线片拾坏 .r llt 押寸.想寺功T F电 刹Vi前左 前右后左 后石 聘向:JT转向灯~工—―—存仗 近灯远灯打不灯I尾灯釦车灯尾灯总成星打剧车灯玄£丄灯珠精品文档电动车电气原理圈无刷电机保险銓电池犬灯傑护二银營有的接制黑內训、已境右一一可转把J氐电乎剥车蟻料灯功定工电人‘灯开并仪f喇叭辑向幵美莊左前右后左后右屋灯剎车灯转向灯转歯灯尾灯总成尾灯刹车灯2^1^皆奇丁曇灯总成电动车电气原理图（无刷电机）停护二锻營嘀 的控制莽内都、 巳决衍一「可j无刷电机电门笹I保险丝电池大灯开关7T尢灯转把也电平和华刹车线定連擋才 皑泗灯零 断电幵工裁歩就右后左后右艳打鄴评打这个是有12v转换器的电路图!电动车电气原理图（无刷电机）保护二极特宥的控制器内押、巳婭帝一一耳 ?2转把刹车线—馥能甄电猱叮竽断电畔工2£无刷电机电门说拦制器夫灯开呢机”U转剛r转向灯九灯前左前右后左信右風灯魁库灯尾灯总成尾灯制车灯2^1灯殊精品文档11欢迎下前左 前右后左 后右 犀灯制车灯 喇叭 转訝灯 转瞅r尾灯总成 尾灯刘车忏2合i 灯讲近灯 远灯精品文档欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求12欢迎下。

电动车电路的修理方法有什么推荐文章修理空调故障的方法与保养秘诀热度：水管漏水修理的小方法与小窍门热度：修理冰箱的方法及保养的秘诀热度：修理冰箱的方法与技巧有哪些热度：修理拉杆箱的方法与技巧有哪些热度：电动车纵然环保、便捷，如果在使用时间过长没有进行妥善保养也会出现故障。

那么对于电动车电路出现问题该怎么维修呢?以下是店铺为你整理的电动车电路的修理方法，希望能帮到你。

电动车电路的修理方法首先应检查蓄电池箱的电器插头，检查其极性座是否出现摇动现象，电源锁是否灵活，在停车或推行时将电源锁关闭。

其次应检查蓄电池箱有没有锁好，喇叭及灯光按钮是否能发挥其本身的作用，灯泡是否良好等。

检查电路和接插件。

质量差的插接件使用时间一长，内部的焊片会移动，不能很好地接触，形成断路或通通断断。

插接件防水防尘性能差，不精密、容易松旷，插接件内的焊片材质不好，制作的规格不标准，插接后不牢固，自锁力差，容易松动、脱落或接触不良。

应检查并保持蓄电池电能输出的接触端清洁，并检查引线接口的接触是否良好，并测试其接口的插拔力度，避免因接触不良引发电气故障或使蓄电池的效率降低。

电动车碟刹常见故障维修1、上泵质量造成的刹车问题。

因行业价格战愈演愈烈，个别厂家为降低成本，把上泵的火塞做成了塑料的，油封的质量也一般。

这种质量的上泵很快就会出现从油封漏油或者没有压力的情况。

一般只要换个上泵就会解决。

2、油质对碟刹造成影响。

如果碟刹刚维修完又很快没有了压力，放一下空气才能恢复正常，但过了一晚上又出现同一样的问题，则很有可能是碟刹油出了问题。

这是因为质量差的碟刹油在刹车的时间会吸收空气中的水份，水份和碟刹油化学反应生成大量气体，这才是让刹车没有压力的主要原因。

3、后轮抱死。

遇到这种情况，需要打开下泵排气空，看看油的流出情况，如果打开后油喷出来，同时后轮变轻，则说明是压力问题，故障可能出现在上泵和油管问题;如果打开后油慢慢流出，后轮还是很沉，说明是下泵机械问题。

太实用！电动车电路图和维修方法
电动车时代网讯，电动车发展至今已经15年，社会保有量接近2亿。

现在电动车越来越多，但是很多修摩托车的师傅还不太会修电动车，小编将网上的资料进行了汇总，把维修方法总结如下，给需要的朋友。

转把好坏判断
转把线三根红正，黑负，绿信号，（也有多根的）注意多根线的，颜色间隙一样的三根才是转把测量的线。

在接线正确的情况下，打开电源锁，把万能表调到测直流电压档２０Ｖ黑表笔接负极，红表笔接控制器供给转把的正负极间是否有５Ｖ左右的电压．
如果电压正常，然后把红表笔移到信号线上，测得是否有１Ｖ左右的电压（正把）好慢慢的转动转把到底，看万能表上的电压是否由１Ｖ左右慢慢的升到４．２Ｖ左右如果有的者此转把是好的是正把如果测量转把的正负之间没有电压或电压只要１Ｖ或２Ｖ左右的电压，那么要断开转把与控制器的接处直接从控制器上测量控制器供给转把的正负之间的电压，如果测得电压正常有５Ｖ左右那么就是转把坏了更换转把，如果测得电压很先前没有断开的一样１Ｖ或２Ｖ左右的，那么就是控制器故障，更换控制器
如果测得转把的正负之间的电压正常（５Ｖ）左右的测得负极与信号线电压显示＂０．００＂那么转把是坏的还有测得转把的负极线与信号线的电压正常有１Ｖ左右然后转动转把到底则其电压没有变化还是１Ｖ左右的活变动很小的在２Ｖ左右的则转把也是坏的飞车故障（不用转把打开电源锁电机就自己转动，关了电源就停了）断开转把与控制器的接头如果电机停了那么就是转把的负极线的接触不良或断开如果电机还转那么就是控制器故障。

控制器输出到电机三根进线电压要用交流档，转把到底，相间电压35伏左右。

电动车电路图，电机的测量，无刷电机霍尔件的测量。

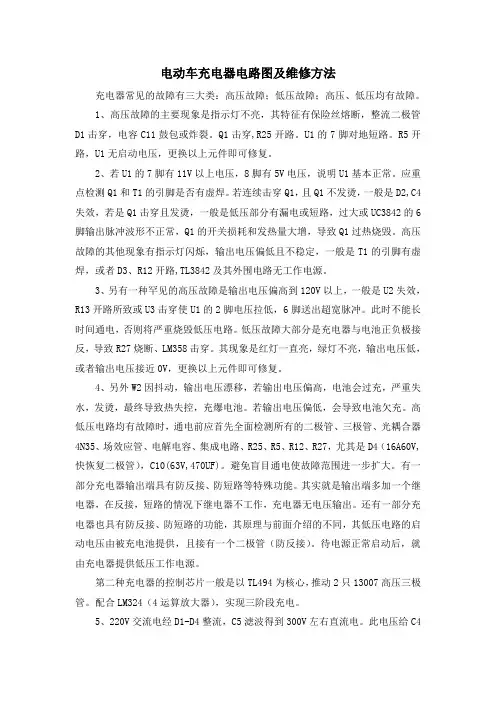

电动车充电器电路图及维修方法第一篇：电动车充电器电路图及维修方法电动车充电器电路图及维修方法充电器常见的故障有三大类：高压故障；低压故障；高压、低压均有故障。

1、高压故障的主要现象是指示灯不亮，其特征有保险丝熔断，整流二极管D1击穿，电容C11鼓包或炸裂。

Q1击穿,R25开路。

U1的7脚对地短路。

R5开路，U1无启动电压，更换以上元件即可修复。

2、若U1的7脚有11V以上电压，8脚有5V电压，说明U1基本正常。

应重点检测Q1和T1的引脚是否有虚焊。

若连续击穿Q1，且Q1不发烫，一般是D2,C4失效，若是Q1击穿且发烫，一般是低压部分有漏电或短路，过大或UC3842的6脚输出脉冲波形不正常，Q1的开关损耗和发热量大增，导致Q1过热烧毁。

高压故障的其他现象有指示灯闪烁，输出电压偏低且不稳定，一般是T1的引脚有虚焊，或者D3、R12开路,TL3842及其外围电路无工作电源。

3、另有一种罕见的高压故障是输出电压偏高到120V以上，一般是U2失效，R13开路所致或U3击穿使U1的2脚电压拉低，6脚送出超宽脉冲。

此时不能长时间通电，否则将严重烧毁低压电路。

低压故障大部分是充电器与电池正负极接反，导致R27烧断、LM358击穿。

其现象是红灯一直亮，绿灯不亮，输出电压低，或者输出电压接近0V，更换以上元件即可修复。

4、另外W2因抖动，输出电压漂移，若输出电压偏高，电池会过充，严重失水，发烫，最终导致热失控，充爆电池。

若输出电压偏低，会导致电池欠充。

高低压电路均有故障时，通电前应首先全面检测所有的二极管、三极管、光耦合器4N35、场效应管、电解电容、集成电路、R25、R5、R12、R27，尤其是D4（16A60V,快恢复二极管），C10(63V,470UF)。

避免盲目通电使故障范围进一步扩大。

有一部分充电器输出端具有防反接、防短路等特殊功能。

其实就是输出端多加一个继电器，在反接，短路的情况下继电器不工作，充电器无电压输出。

电动车电路维修手册一、引言电动车是一种绿色环保的交通工具，其核心部件之一是电路系统。

电路系统的正常运行对电动车的性能和寿命至关重要。

然而，由于各种原因，电动车电路可能会出现故障，需要进行维修。

本手册旨在提供关于电动车电路维修的基本知识和技巧，帮助用户更好地解决电路问题。

二、电动车电路系统概述1. 主要组成部件电动车电路系统主要由电池组、控制器、电机和相关线路组成。

- 电池组：提供动力给电机，是电路系统的能源来源。

- 控制器：负责控制电机的启停、转速、方向等，是电路系统的大脑。

- 电机：将电能转化为机械能，驱动电动车行驶。

- 相关线路：包括供电线路、传感器线路、信号线路等，连接各个组成部件。

2. 电路系统工作原理电动车电路系统工作原理如下：- 电池组向控制器提供直流电。

- 控制器根据电动车的工作状态和用户的操作指令，控制电机的转速和方向。

- 电机受到控制器的控制，将电能转化为机械能，驱动电动车前进或后退。

三、电动车电路故障排查与维修1. 常见故障类型及原因- 电池组故障：电池老化、电池接触不良等。

- 控制器故障：控制器损坏、连接线路松动等。

- 电机故障：电机绕组烧坏、电机轴承磨损等。

- 线路故障：线路短路、线路断路等。

2. 故障排查步骤- 步骤一：检查电池组的电量和接触是否良好。

- 步骤二：检查控制器的供电线路和信号线路是否稳定。

- 步骤三：检查电机的线路接触是否紧固，是否存在异常烧坏现象。

- 步骤四：使用测试仪器对线路进行测量和排查可能存在的短路或断路现象。

3. 维修技巧与注意事项- 维修技巧：- 熟悉电动车的电路系统结构和工作原理，对各个组件的功能和连接方式有清晰理解。

- 根据故障现象和排查结果，逐步分析和判断可能的故障原因。

- 使用正确的工具和设备进行维修，警惕电路系统中的高电压和高温部件，确保自身安全。

- 注意事项：- 在维修过程中，注意保持清洁，避免污染电路和接触部位。

- 严格按照电动车制造商提供的维修手册和指导进行操作，避免个人盲目操作。

今天教大家7招电动车电路故障诊断与排除方法！今天给大家介绍一下电动车电路故障的简易排除法，希望能给大家带来帮助。

线路维修需要的工具，万用表，霍尔检测仪（没有也没关系），套筒，钳子，螺丝刀。

1.电动车整车没电的，首先用万用表测电源接口（图方便的也可以测充电接口）是否电压正常，电压不足的电瓶原因，没电压的电瓶连接线断路。

电压正常的，电锁到控制器之间的连接线断路。

2.车轮发皱，推起来很沉的。

首先看控制器上的电机相线是否短接，没有短接的，拔掉相线插头车轮转动正常的，控制器坏，反之电机问题。

3.电动车行驶打哏，电机伴随异响，这种是电机缺一项线，查看控制器相线连接线是否虚接，断路，一般可解决问题。

4.打开电源，整车有电，轮子不沉，转把无明显损坏，但是车不走的。

这种问题首先看刹车把是否在原位，复位之后电动车恢复正常的是刹把刹车断电开关故障。

5.其次看控制器外部线路是否规整是否有虚连接，短接的问题，外观正常的第一步用万用表测电锁线与电源输入线电压是否正常且一致，欠压的是电瓶问题（48V电动车欠压是在48V以下），不一致的短接这两根线转转把正常的是电锁线断路，电压正常且一致的进行下一步。

6.在控制器上接一个新的转把试试，正常的就是转把坏或者转把线断。

也可以短接转把电源线跟信号线（红线电源线，黑线负极线，另一根是信号线，信号线一般是黄色，绿色居多)电机有反应的转把坏，没反应的下一步。

7.测量转把正极线，是否在5V左右，没有5V电压，拔掉霍尔线，有5V的，则是电机霍尔坏。

继续无电压，控制器坏。

附：霍尔检测方法，打开电源，用霍尔检测仪检测比较简单。

没有的用万用表，用万用表红线笔分别接霍尔黄绿蓝，黑表笔接霍尔地线，慢慢转动电机，电压在0到5Ｖ之间变化，若有一相不变化，则该霍尔有故障。
