锻钢波纹管截止阀简介-上海嘉德阀门

角座阀十大品牌-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

气动三通阀(快装)规格说明阀门功能：三通工作压力：1.6Mpa控制压力：0.4-O.6Mpa介制温度：-10℃- +200℃适用介质：中性气体和液体气控接口： 1/8"阀体材料：304不锈钢密封材料：聚四氟乙烯活塞密封材料：氟橡胶外形尺寸(mm)DN H H1 L C S 订货号15 172 67 114 51 3MT 3935905K-1520 172 67 114 51 3MT 3935905K-2025 180 81 131 51 3MT 3935905K-2532 232 105 162 51 3MT 3935908K-3240 232 105 162 64 3MT 3935908K-40部分列表1阀帽8阀杆15O型圈2密封环9连接件16气缸盖3阀体10密封环17O型圈4锁紧螺母11V型填料18活塞5垫片12弹簧19弹簧6密封垫片13挡圈20气缸7阀盘14V型填料21观察窗。

衬里新型止回阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、衬里新型止回阀介绍衬里新型止回阀阀瓣都是围绕阀座外的(销)轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活，密封可靠，另外新型止回阀的特点是：除了阀体，阀瓣外，复位弹簧也全部包衬了耐腐蚀的氟塑料，H44N 旋启式止回阀设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证阀门在低压力区密封的可靠性。

二、衬里新型止回阀设计规范遵循GB/T 13932，GB12235，GB12236，API 6D 标准。

法兰连接止回阀设计与制造符合中国国家标准 基本结构形式：升降立式。

（新型）主要零部件除阀瓣为整体F3或F46外其它材料见表A15 公称压力：DN0.6~1.0（MPa ） 公称通径：DN25~150（mm ） 公称型号：H40F3 H40F46三、衬里新型止回阀主要零部件材料表遵循规范 DTANDARD 设计与制造 GB 商12224结构长度 Q/DFL-03-99（企业标准） 法兰尺寸 JB78/JB79（GB HG Sh ） 压力试验 GB/T 13927 标志 GB 12220 供货GB/T 12252四、衬里新型止回阀主要连接尺寸及重量 公称通径标准值参考值 DN （mm ）NPS（inch ） L D D1D2fbZ-ΦdBW （kg ）PN0.6（MPa ） 25 1 152 100 75 60 2 14 4-Φ12 135 6 40 1 1/2 178 130 100 80 3 16 4-Φ14 170 10 50 2 178 140 110 90 3 16 4-Φ14 190 14 65 2 1/2 190 160 130 100 3 16 4-Φ14 210 18 80 3 203 185 150 125 3 18 4-Φ18 235 21 100 4 267 205 170 145 3 18 4-Φ18 300 40 150 63942602252003208-Φ1844090公称通径标准值参考值DN （mm ）NPS（inch ） L D D1D2fbZ-ΦdBW （kg ）PN1.0（MPa ）25 1 152 115 85 65 2 16 4-Φ14 135 6.8 40 1 1/2 178 145 110 85 3 18 4-Φ18 170 11.5 50 2 178 160 125 100 3 20 4-Φ8 190 15 65 2 1/2 190 180 145 120 3 20 4-Φ18 210 20 80 3 203 195 160 135 3 22 4-Φ18 235 23 100 4 267 215 180 155 3 22 8-Φ18 300 44 150 6 394 280 240 210 3 24 8-Φ23 440 95。

三通球阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、三通螺纹球阀产品概述1.三通螺纹球阀公称压力:1.6-6.4MPa ，2.适用温度范围:-20~232℃~350℃，3.适用介质:水、油、气及某些腐蚀性液体W.O.G。

4.适用范围：啤酒、饮料、乳品、制药、生物工程等。

二、三通螺纹球阀主要材料序号NO 零件名称材质1 阀体不锈钢CF8M/CF82 阀盖不锈钢CF8M/CF83 球不锈钢CF8M/CF84 球垫聚四氟乙烯PTFE5 阀杆不锈钢CF8M/CF86 填料聚四氟乙烯PTFE7 中口聚四氟乙烯PTFE8 大薄片聚四氟乙烯PTFE9 压盖螺母不锈钢CF8M/CF810 手柄不锈钢CF8M/CF811 流向指示牌ALUMINUM12 华司不锈钢CF813 螺帽不锈钢CF814 锁定装置不锈钢CF815 皮套塑料16 盲盖不锈钢CF8M/CF8三、三通螺纹球阀主要尺寸SIZE d L H D1 B F G W1 W2 h 重量WT(g) 1/2" 12.7 75 59 126 71.0 235 37.5 22.4 35.0 10-24UNC 5303/4" 16 85 64 126 81.5 390 42.5 22.4 35.0 10-24UNC 7251" 20 100 80 145 102.0 505 51.5 22.4 35.0 10-24UNC 100011/4" 25 115 90 145 108.5 510 57.5 25.4 38.0 10-24UNC 200011/2" 32 125 96 204 121.0 580 63.0 25.4 38.1 1/4-20UNC 30002" 38.1 148 106 204 138.5 655 73.0 25.4 38.1 1/4-20UNC 4650。

金属蝶阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、金属密封对夹蝶阀产品简介此阀为偏心金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。

硬密封蝶阀的驱动形式除了电动之外还有：手动，蜗轮杆传动，气动等。

硬密封对夹式蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

目前，硬密封蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。

多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

二、、金属密封对夹蝶阀产品特点1、本产品采用三偏心设计，即(1) 阀杆中心与阀体中心线相对偏心(2) 阀杆中心与蝶板密封面相对偏心(3) 蝶板密封面相对阀杆中心偏转一个角度由于这三个偏心，使阀门开启瞬间蝶板密封面圆周上各点可以同时脱离阀座，因而蝶板-阀座之间不产生平面间的相对摩擦，这样，既见效了操作力矩，提高了操作灵活性，而且提高了密封副的使用寿命2、由于其偏心锥面的作用，在阀门关闭时，可以达到越关越紧，能够实现自锁，不会因驱动扭矩过大而使阀门关闭过位3、由于这类阀门的蝶板密封面材料为了不锈钢与复合材料相结合，既能够保证密封面的强度，又保证了密封性能4、该类产品反压密封性能实验可至少达到0.8MPa5、蝶板与阀座之间通过“渐进式”来保持始终不变的密封效果，即密封副磨损后，可以通过蝶板位置的推进而补偿6、阀杆安装牢固可靠，阀杆下部安装有固定环，不会发生穿出体外的意外情况7、适用介质和工况：该产品可以在水、空气、煤气、油品、酸、碱等腐蚀性介质管道上使用;工作温度-30℃-+350℃8、连接形式：法兰、对夹、焊接9、传动方式：蜗轮蜗杆传动、电动、气动三、金属密封对夹蝶阀产品小样图四、金属密封对夹蝶阀产品参数PN1.0Mpa PN2.5Mpa主要性能参数： 公称压力 PN 1.0/1.6/2.5Mpa 适用温度 ≤425℃适用介质 水、蒸汽、油品、煤气、天然气 主要零部件 阀体、阀瓣、密封圈、转轴、填料 主要材料碳钢、不锈钢规格size L D1 D n-d H H0 A B D0 重量 mm Kg DN50 43 125 165 4-18 115 418 200 200 160 13 DN65 46 145 185 4-18 125 442 200 200 160 16 DN80 64 160 200 8-18 130 453 220 200 160 21 DN100 64 180 220 8-18 145 475 240 200 160 26 DN125 70 210 250 8-18 175 522 260 200 160 31 DN150 76 240 285 8-22 180 638 280 280 240 35 DN200 89 295 340 8-22 215 705 320 280 240 41 DN250 114 350 395 12-22 250 775 360 280 240 54 DN300 114 400 445 12-22 290 955 460 420 310 65 DN350 127 460 505 16-22 305 990 500 420 310 100 DN400 127 515 565 16-26 340 1070 540 420 310 180 DN450 140 565 615 20-26 380 1145 580 420 310 210 DN500 152 620 670 20-26 410 1200 620 420 310 250 DN600 154 725 780 20-30 480 1350 660 420 310 370 DN700 165 840 895 24-30 535 1550 750 550 400 460 DN800 190 950 1015 24-33 590 1665 800 550 400 590 DN900 203 1050 1115 28-33 630 1726 850 550 400 730 DN1000 216 1160 1230 28-36 690 1965 1000 750 500 920 DN1200 254 1380 1455 32-39 875 2360 1050 750 500 1200 DN1400 279 1590 1675 36-42 975 2560 1050 750 600 1600 DN16003181820191540-481100278010507506002100格重量size L D1 D n-d H H0 A B D0mm KgDN50 43 125 165 4-18 112 260 200 200 160 15DN65 46 145 185 8-18 115 280 200 200 160 17DN80 64 160 200 8-18 120 355 220 200 160 23DN100 64 190 235 8-22 140 390 240 230 160 28DN125 70 220 270 8-26 170 490 260 200 160 35DN150 76 250 300 8-26 180 630 260 280 240 40DN200 89 310 360 12-26 210 690 320 280 240 50DN250 114 370 425 12-30 240 830 360 280 240 68DN300 114 430 485 16-30 290 930 460 420 310 80DN350 127 490 555 16-33 320 1010 500 420 310 150DN400 127 550 620 16-36 350 1070 540 420 310 250DN450 140 600 670 20-36 380 1140 580 420 310 300DN500 152 660 730 20-36 410 1200 620 420 310 370DN600 154 770 845 20-39 470 1340 660 420 310 490DN700 165 875 960 24-42 550 1600 750 550 400 630DN800 190 990 1085 24-48 640 1780 800 550 400 720DN900 203 1090 1185 28-48 710 1920 850 550 400 870DN1000 216 1210 1320 28-56 770 1960 1000 750 500 1150。

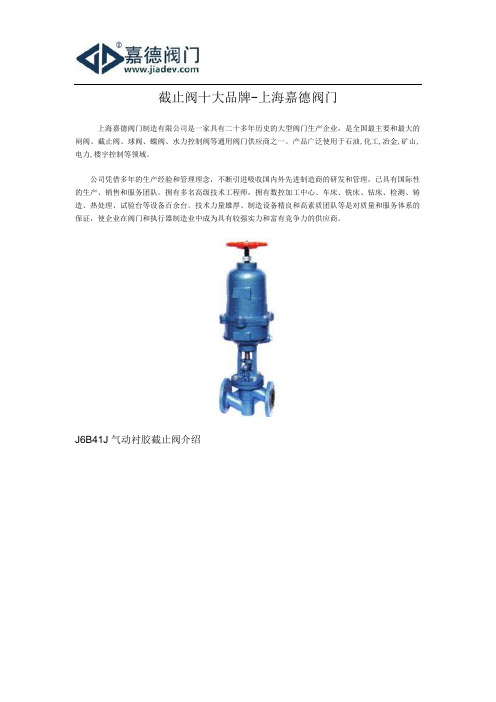

截止阀十大品牌-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的 闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山, 电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性 的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸 造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的 保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

J6B41J 气动衬胶截止阀介绍J6B41J 气动衬胶截止阀设计与制造：GB12235 结构长度：GB12221(1 系列) 法兰连接尺寸：GB4216、JB78用途：J6B41J 气动衬胶截止阀专用于控制一般腐蚀性介质， 阀体内腔苗冕覆有可供选择的各种橡胶， 适用于不同 工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。

适用温度：适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料） 压力等级：PN0.6、1.0、1.6测试：衬里层： 电火花检测 实验与检验按： GB/T 13927 标准 公称压力： PN(MPa) 阀体： PN×1.5 密封： PN×1.1 材料：阀体：铸铁、碳钢、不锈钢 衬里：橡胶 阀盖：铸铁、碳钢、不锈钢气缸：铸铁 活塞：碳钢 阀瓣：碳钢 、不锈钢、完全包覆橡胶 手轮：铸铁、碳钢阀杆：碳钢、不锈钢、完全包覆橡胶部件列表：1、阀体 2、阀盖 3、阀体衬里 4、阀瓣 5、压盖 6、中阀杆 7、下气缸 8、活塞 9、弹簧 10、上气缸 11、上阀杆 12、压盘、13 手轮主要外形及尺寸公称通径 公称压力 15 20 25 32 40 50 65 80 100 125 150 200 1.0 1.6工作压力L 130 150 160 180 200 230 290 310D 95 105 115 140 150 165 185 200 220 250 285 340D1 65 75 85 100 110 125 145n-Ф d 4-14 4-14 4-14 4-18 4-18 4-18 4-18H1H2D0质量1.6160 540 560 748 570 590 782 160 200 200 320 320 32023 25.5 50 51.5 140 169 220160 6/2-18 180 6/2-18 210 6/2-18 240 6/2-22 295 6/2-221.0350 400 4800.6600。

ZAJQ型球阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

ZAJQ型智能电动球阀是由DTR系列智能式执行机构和三通球阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。

广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

<br>两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。

它能实现对管道中介质流向的切换。

也能使相互垂直的两个通道连通或关闭。

<br>四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

一、ZAJQ型智能电动球阀控制模块主要技术指标:控制精度：0.1%~3.1%可调。

接受控制信号：0～10mA.DC、 4～20mA.DC或1～5V.DC按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。

电动装置全开、全闭位置自动定位标定，方便准确。

按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。

输出电动装置位置信号：4~20mA.DC对应电动装置全闭、全开。

二、ZAJQ型智能电动球阀阀内组件:阀芯形式： O型阀芯流量特性：快开型材料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯密封面材料：聚四氟乙烯、PPL、硬密封三、ZAJQ型智能电动球阀执行机构:类型：可选PSQ、3810R、DTR角行程执行机构。

HQ44止回阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、HQ44微阻球形止回阀介绍HQ44微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。

流量大流阻损失小密封性能好消声关闭可减小水击波。

水平或垂自安装均可。

静音式止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。

二、HQ44微阻球形止回阀主要技术参数型号公称压力（MPa）壳体试验压力（MPa）密封试验压力（MPd)阀体材料球体材料HQ44 45X10 1.01.5 1.1铸铁碳钢包胶HQ44 45X16 1.6 2.4 1.76三、HQ44微阻球形止回阀主要外形尺寸HQ44X-10 16外尺寸公称通径200 250 300 350 400 450 600 700 800 900 1000L(mm) 550 650 750 850 950 1050 1350 1450 1650 1900 2100H(mm) 510 570 640 715 815 825 1155 1260 1350 1660 1700连接尺寸法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准四、HQ44微阻球形止回阀主要外形尺寸HQ45X-10 16外尺寸公称通径200 250 300 350 400 450 500 600 700 800 900 1000 L(mm) 550 650 750 850 950 1050 1150 1350 1450 1650 1900 2100 H(mm) 510 570 640 715 815 825 980 1155 1260 1350 1660 1700 连接尺寸法兰连接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准。

简介：波纹管截止阀标准、波纹管截止阀尺寸、波纹管截止阀原理、波纹管截止阀型号上海奥立龙阀门有限公司波纹管截止阀采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。

广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。

波纹管截止阀结构特点1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。

没有流体损失，提高一厂设备安全。

并符合国际密封标准。

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。

注：系列阀门连接法兰可根据用户要求设计制造波纹管截止阀零件材料截止阀简介截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。

同时，在介质作用下，这种形式的阀门也较严密。

我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

本阀要水平安装截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。

所以截止阀的全开位置，应由阀瓣的行程来决定。

截止阀的工作原理截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

气动球阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、气动超薄型球阀概述与普通球阀相比，气动超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。

对夹保温夹套球阀保温效果好。

此外，阀座采用弹性密封结构，密封可靠，启闭轻松。

设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。

根据用户需要，可设有防静电结构。

设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。

用途：对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度29~180℃(密封圈为增强聚四氟乙烯)或29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

二、气动超薄型球阀特点及用途该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。

它采用直连方式执行机构连接，气动衬氟调节蝶阀具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。

三、气动超薄型球阀主要技术参数与性能公称压力：1.6.2.5MPa使用温度：-20～+232℃～+350℃公称通径：1/2"～8"阀体材质：304.306.316L.WCB连接法兰：JB79-59.SH3406.GB9113HG205 92-97适用介质：水.油.气及酸.碱等腐蚀性流体作用方式：切断型.调节型电源电压：220VAC 110VAC(HQ系列可选) 24VDC(HQ系列可选)输入信号：4～20mA/1~5VDC0~20mA/0~10VDC配套执行器：1，SY-CH系列 2.DA-SR系列 3.QGSY系列。

CQA-25P球阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

CQA-25P槽车球阀介绍一、CQA-25P槽车球阀产品概述CQA-25P槽车球阀采用法兰连接安装在紧急切断阀下游，出口与同规格快速接头配合使用，用来装卸和卸荷介质时的接通和截断，待放散阀，适用于液化气槽车和液氨槽车上，并采用浮动式球体进行启闭，操作速度快。

二、CQA-25P槽车球阀产品特点1、适用于经常操作，启闭迅速、轻便。

2、流体阻力小。

3、结构简单，相对体积小，重量轻，便于维修。

4、密封性能好，密封面与球面常在闭合状态，不易被介质冲蚀。

三、CQA-25P槽车球阀主要设计参数法兰连接JB/T79-94、GB9113-2000结构长度GB12221-89公称通径DN25、50mm公称压力PN1.6、2.5、4.0MPa四、CQA-25P槽车球阀主要零件材料阀体球体、阀杆密封圈填料不锈钢不锈钢增强聚四氟乙烯聚四氟乙烯五、CQA-25P槽车球阀性能规范公称压力PN 1.6 2.5MPa壳体试验压力 2.4 3.75气密封试验压力 1.76 2.75低压气密封试验压力0.5~0.7适用介质液化气、液氨适用温度-40~+80℃六、CQA-25P槽车球阀主要性能参数公称压力壳体试验密封试验适用介质适宜温度2.53.75 2.75液化气、液氨等-40~+80℃4.0 6.0 4.4七、CQA-25P槽车球阀主要外形尺寸和连接尺寸PN DN d L H D D1 D2 b f Z-фd W 2.5MPa 25 22 194 78 115 85 65 16 2 4-14 1502.5MPa 50 46 230 88 160 125 100 20 3 4-18 180。
