第五章组合体视图第一讲组合体的画图1.知识要点(1)组合体的组合方式;(2)形体分析法;(3)线面分析法2.教学设计:在讲解组合体的画图方法时,要紧紧抓住两个顺序(①组合体的各基本几何体的画图顺序。
一般按组合体的生成过程先画基础形体,再画局部细节;②同一个形体三个视图的画图顺序。
一般先画形状特征最明显的那个视图,或有积聚性的视图)。
可先给出模型或实体仿真模型,引导同学作形体分析,然后按形体分析的过程绘制三视图。
这个过程要反复进行几次,可停下来让同学画一个模型的三视图,教师观察同学的画图方法,对不正确的方法给予纠正,直到同学掌握正确的观察方法和画图方法为止。
线面分析法是形体分析的补充。
3.课前准备:上课之前要准备好模型,模型要能够充分体现形体分析法的特点。
4.教学内容(1)组合体的组成方式(形体分析法)叠加如图5-1所示图5-1叠加切割如图5-2所示图5-2切割相切如图5-3所示图5-3相切图5-4为常见的画图错误,主视图上的错误原因是因为没有认识到立体是一个实体,即由各种材料制造成的立体,板和柱面的结合部分柱面已经消失,所以不存在转向轮廓线。
左视图上的错误原因是没有考虑宽相等,不作形体分析。
图5-4常见错误画法.综合如图5-5所示图5-5综合(2)用线面分析法绘制组合体的三视图(图5-6和图5-7)图5-6平面立体的线面分析图5-7曲面立体的线面分析5.作业习题集:按模型或立体图绘制三视图。

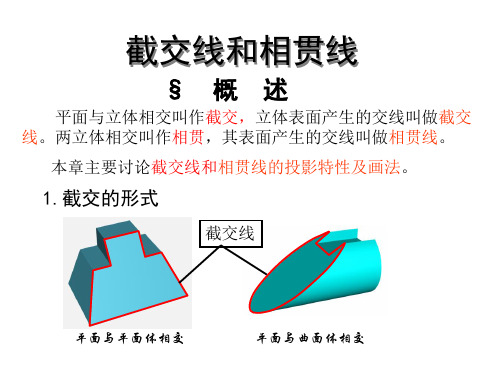

第二讲圆柱截交线教学内容圆柱体与平面相交有三种情况:1)当截平面与圆柱体的轴线垂直时,截交线为圆或圆弧;2)当截平面与圆柱体的轴线平行时,截交线为两条线段;3)当截平面与圆柱体的轴线倾斜时,截交线为椭圆或椭圆弧。
表4-1圆柱截交线[例1]根据立体图绘制三视图(利用课件中的动画讲解)【形体分析】基本形体为圆柱体,先用一个侧平面和水平面切去一角,侧平面和柱面的交线为线段,水平面和柱面的交线为圆弧;再用两个正平面和水平面切去一个矩形槽,矩形槽的侧面和柱面的交线为线段,槽的底面与柱面的交线为圆弧。
