120MW渔光互补光伏电站项目土建专业监理细则一、总则1.本细则适用于120MW渔光互补光伏电站项目的土建专业监理工作。
2.土建专业监理工作的目的是确保工程的施工质量、进度和安全，减少工程风险。
二、监理组织1.监理组织应根据项目规模和施工内容，合理配置监理人员，确保监理工作的专业性和有效性。
2.监理组织应设立项目监理总工、质量监理工程师、安全监理工程师等岗位，明确各岗位职责。
三、监理工作内容1.监理组织应参与工程施工的前期准备工作，包括施工图纸审核、工程量清单审核、材料、设备的验收等。
2.监理组织应对施工过程进行现场巡查，记录施工情况，及时发现和处理工程质量问题。
3.监理组织应参与工程施工的关键节点的调度和监督，确保工程进度的顺利进行。
4.监理组织应参与工程的质量检验和验收工作，对工程完工质量进行评定和验收。
四、监理报告1.监理组织应根据实际情况，定期编制监理报告，反映工程施工的进展情况和存在的问题。
2.监理报告应包括工程质量、进度、安全等方面的问题，并提出整改意见和建议。
3.监理报告应及时提交给建设单位和相关部门，并与相关人员进行沟通和交流。
五、监理记录1.监理组织应对工程施工过程中的重要问题进行记录，包括质量问题、安全问题等。
2.监理记录应详细、准确，记录内容包括问题描述、处理过程、处理结果等。
3.监理记录应妥善保存，并与建设单位、承包方签字确认。
六、监理工作要求1.监理人员应具备相关专业知识和工作经验，熟悉项目的施工标准和规范要求。
2.监理人员应具备较强的沟通和协调能力，能够与建设单位、承包方等相关人员合作，解决工程中出现的问题。
3.监理人员应严格遵守相关法律法规，不得参与任何违法违规行为。
4.监理组织应适时组织培训，提升监理人员的专业素质和工作能力。
总结：120MW渔光互补光伏电站项目的土建专业监理工作是确保工程施工质量、进度和安全的关键。
本细则明确了监理组织的职责和工作内容，并对监理报告和监理记录的要求进行了说明。
水面光伏(渔光互补)施工组织的策划与实施水面光伏（渔光互补）施工组织的策划与实施1. 项目背景随着我国能源结构的转型和可再生能源的的大力发展，光伏发电作为一种清洁、可再生的能源，得到了广泛的应用。
近年来，水面光伏（渔光互补）项目应运而生，即将光伏发电与渔业养殖相结合，实现能源的可持续发展和资源的综合利用。
为了保证水面光伏项目的顺利实施，需要进行科学的施工组织策划与实施。
2. 施工组织策划2.1 项目目标本次施工组织的目标是确保水面光伏（渔光互补）项目按照既定的时间节点顺利完成，保证工程质量，降低成本，实现光伏发电与渔业养殖的和谐共生。
2.2 施工组织结构建立健全的项目管理体系，明确各部门职责，确保项目顺利推进。
施工组织结构主要包括：项目经理部、施工技术部、质量安全部、采购与物流部、财务管理部。
2.3 施工计划制定详细的项目施工计划，包括施工进度计划、人员计划、设备材料计划等，确保项目按照既定时间节点推进。
2.4 质量与安全管理制定严格的质量安全管理体系，确保工程质量满足设计要求，施工安全无隐患。
质量安全管理体系主要包括：质量管理制度、安全管理制度、环境保护制度等。
2.5 采购与物流制定合理的采购计划，确保设备、材料及时到位，降低项目成本。
同时，合理安排物流运输，确保设备、材料安全运输至施工现场。
2.6 财务管理建立健全的财务管理体系，合理预算，严格控制成本，确保项目经济效益最大化。
3. 施工实施3.1 施工准备提前进行施工现场勘查，了解地质、水文、气象等情况，为施工提供基础数据。
同时，组织人员进行技术培训，确保施工人员掌握相关技能。
3.2 施工流程按照施工组织设计文件，依次进行桩基施工、光伏支架安装、光伏组件安装、电气设备安装、渔业养殖设施建设等工序。
3.3 施工质量控制严格把控施工质量，对关键工序进行验收，确保工程质量满足设计要求。
3.4 施工安全管理加强施工现场安全管理，定期进行安全检查，消除安全隐患。
光伏电站土建工程监理实施细则一、总则1.监理单位必须具备相关资质，并按照国家相关法律法规执行监理工作。
2.监理单位必须在光伏电站土建工程施工前进行前期调研和勘察，编制详细的监理计划。
3.监理单位必须与施工单位和设计单位保持良好的沟通，及时解决施工过程中的问题。
4.监理单位必须按照国家相关标准和规范，对光伏电站土建工程进行全程监理。
二、监理前准备工作1.监理单位必须对施工单位进行资质审核，确保其具备相应的施工能力。
2.监理单位必须对设计文件进行审查，确保设计符合相关规范和标准。
3.监理单位必须对施工单位的施工组织设计进行审查，确保施工计划合理可行。
4.监理单位必须与施工单位共同制定施工阶段的质量控制计划和安全控制措施。
三、施工阶段监理工作1.监理单位必须对土方工程、基础工程、结构工程等进行检查验收，确保施工符合设计要求。
2.监理单位必须对现场施工过程进行巡视，及时发现并纠正施工中的问题。
3.监理单位必须对材料和设备的采购、运输、入库等过程进行监督，确保材料和设备的质量。
4.监理单位必须对施工单位组织的施工记录、检验记录、验收记录等进行审查，确保施工过程的合规性和质量可控性。
5.监理单位必须参与施工单位组织的质量和安全检查，确保施工过程中的安全和质量控制。
6.监理单位必须运用现代技术手段，对施工过程中的关键节点进行监控和记录。
四、施工完成后监理工作1.监理单位必须对施工完成的土建工程进行终验，确保工程质量符合设计要求。
2.监理单位必须对施工单位整理的竣工资料进行审查，确保资料的完备性和准确性。
3.监理单位必须对施工单位进行总结评价，评估其施工能力和综合素质。
4.监理单位必须与业主单位一起对土建工程的质量和施工单位的工程款进行最后的结算。
五、监理工作的记录和报告1.监理单位必须对土建工程的监理过程进行详细记录，包括检查、巡视、验收等情况。
2.监理单位必须按照合同约定和监理计划，定期向业主单位提交监理报告，报告内容包括工程进度、质量、安全等方面的情况。

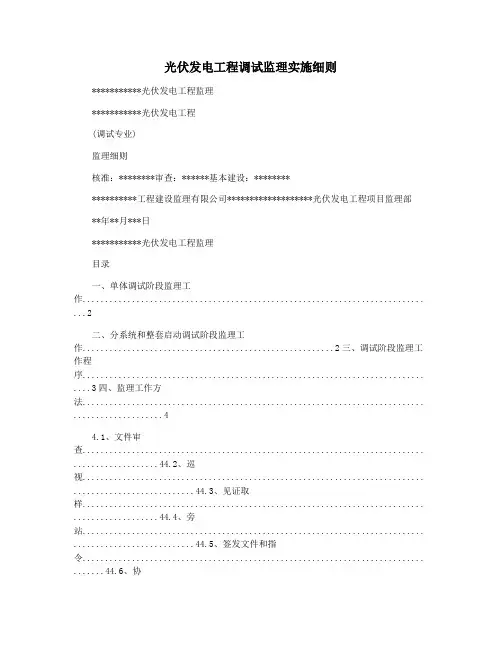

光伏发电工程调试监理实施细则***********光伏发电工程监理***********光伏发电工程(调试专业)监理细则核准：********审查：******基本建设：******************工程建设监理有限公司*******************光伏发电工程项目监理部**年**月***日***********光伏发电工程监理目录一、单体调试阶段监理工作............................................................................ (2)二、分系统和整套启动调试阶段监理工作........................................................2三、调试阶段监理工作程序............................................................................ ....3四、监理工作方法............................................................................ .. (4)4.1、文件审查............................................................................ ...................44.2、巡视............................................................................ ...........................44.3、见证取样............................................................................ ...................44.4、旁站............................................................................ ...........................44.5、签发文件和指令............................................................................ .......44.6、协调............................................................................ ...........................54.7、签证............................................................................ ...........................5五、调试阶段监理目标............................................................................ ............5六、调试阶段质量控制措施............................................................................ ....5七、调试阶段监理工作要点............................................................................ . (5)7.1、调试应当具有的条件............................................................................ ...57.2、光伏组件串成测试............................................................................ .......67.3逆变器的调试............................................................................ ...........77.4、二次系统调试............................................................................ ...........97.5、其他电气设备调试............................................................................ .12八、调试阶段的安全监理............................................................................ (12)1***********光伏发电工程监理调试阶段的监理工作细则一、单体调试阶段监理工作1、审核单体调试文件，参加单体调试会议。

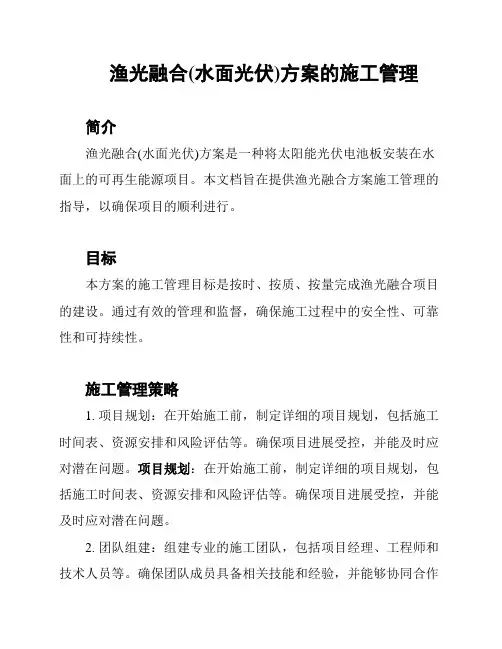

渔光融合(水面光伏)方案的施工管理简介渔光融合(水面光伏)方案是一种将太阳能光伏电池板安装在水面上的可再生能源项目。
本文档旨在提供渔光融合方案施工管理的指导，以确保项目的顺利进行。
目标本方案的施工管理目标是按时、按质、按量完成渔光融合项目的建设。
通过有效的管理和监督，确保施工过程中的安全性、可靠性和可持续性。
施工管理策略1. 项目规划：在开始施工前，制定详细的项目规划，包括施工时间表、资源安排和风险评估等。
确保项目进展受控，并能及时应对潜在问题。
项目规划：在开始施工前，制定详细的项目规划，包括施工时间表、资源安排和风险评估等。
确保项目进展受控，并能及时应对潜在问题。
2. 团队组建：组建专业的施工团队，包括项目经理、工程师和技术人员等。
确保团队成员具备相关技能和经验，并能够协同合作完成项目。
团队组建：组建专业的施工团队，包括项目经理、工程师和技术人员等。
确保团队成员具备相关技能和经验，并能够协同合作完成项目。
3. 资源管理：合理安排和管理项目所需的资源，包括人力、物资和设备等。
确保资源供应充足，并优化资源利用效率。
资源管理：合理安排和管理项目所需的资源，包括人力、物资和设备等。
确保资源供应充足，并优化资源利用效率。
4. 施工监督：建立有效的施工监督机制，对施工过程进行全程监控和检查。
及时发现和解决施工中的问题，确保施工质量达到要求。
施工监督：建立有效的施工监督机制，对施工过程进行全程监控和检查。
及时发现和解决施工中的问题，确保施工质量达到要求。
5. 安全管理：制定严格的安全管理措施，确保施工过程中的安全性。
培训施工人员，提高他们的安全意识，并建立事故预防和应急处理机制。
安全管理：制定严格的安全管理措施，确保施工过程中的安全性。
培训施工人员，提高他们的安全意识，并建立事故预防和应急处理机制。
6. 质量控制：建立质量控制体系，对施工过程进行全面监控和检验。
确保施工质量符合相关标准和规范，并及时纠正质量问题。
×××20MWp光伏发电项目安全文明施工监理实施细则×××监理项目部二零一六年三月批准：年月日审核：年月日编制：年月日×××20MWp光伏发电项目监理安全文明施工实施细则目录目录1. 编制目的 (4)2 .编制依据 (4)3 .工程概况 (4)4 .安全文明施工目标 (6)4.1安全目标 (6)4.2文明施工管理目标 (6)4.3环境保护目标 (6)5 .安全文明施工监理的主要控制内容与要求 (6)5.1安全文明施工监理的职责 (6)5.2安全文明施工控制和管理 (7)6. 项目监理部安全文明组织机构 (13)×××20MWp光伏发电项目监理安全文明施工实施细则1. 编制目的电力建设安全文明施工是现代化施工的重要标志，在建设的全过程中通过对生产要素（人员、设备材料、机具）及环境（场容、卫生）的有效管理和控制，并创造和改善良好的施工环境和施工秩序，使得施工走向科学化、规范化、标准化，达到保质、保量完成建设工程的任务。
2 .编制依据2.1本工程建设监理合同及建设监理大纲、监理规划和建设管理大纲；2.2中华人民共和国安全生产法；2.3电力建设工程监理规范（DL/T5434-2009）；2.4《国家电网公司基建安全管理规定》（国网（基建/2）173-2015）；2.5国家电网公司输变电工程业主、监理、施工项目部标准化管理手册；2.6输变电工程建设标准强制性条文实施管理规程（Q/GDW248-2008）；2.7《国家电网公司基建项目管理规定》（国网（基建/2）111-2015）；2.8《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》（国网（基建/3）176-2014）；2.9《国家电网公司基建技术管理规定》国网（基建/2）174-2015）；2.10《国家电网公司输变电工程安全文明施工标准化管理办法》（国网（基建/3）187-2014）；2.11《国家电网公司输变电工程建设监理管理办法》（国网（基建/3）190-2014）；2.12国家电网公司关于利用数码照片资料加强输变电工程安全质量过程控制的通知（基建安全〔2007〕25号）；3 .工程概况3.1工程名称：×××20MWp光伏发电项目3.2地理位置：京能六师北塔山风电场位于新疆维吾尔自治区东北部，昌吉回族自治州境内，地处边陲要塞，距离奇台县城约200公里。

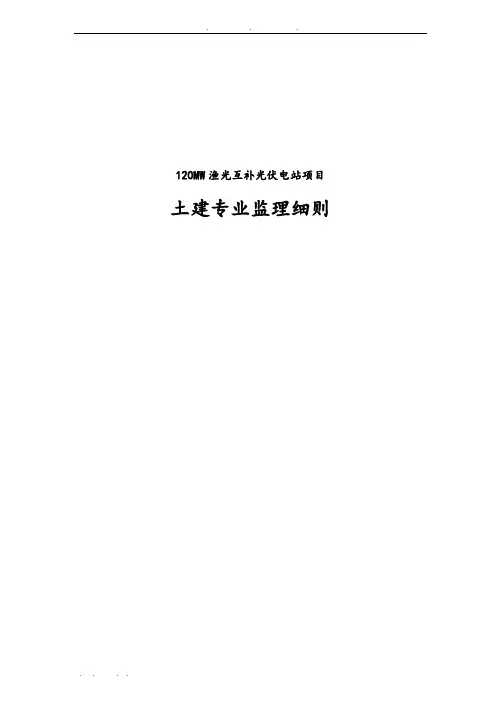

120MW渔光互补光伏电站项目土建专业监理细则目录第一章工程概况 (1)1.1 参建单位： (1)1.2 工程概述： (1)第二章编制依据 (1)第三章监理工作程序 (2)3.1设计变更、洽商管理基本程序 (2)3.2工程材料、构配件和设备质量控制基本程序 (3)3.3隐蔽工程签认基本程序 (3)3.4检验批、分项、分部工程签认基本程序 (4)3.5单位工程验收基本程序 (5)第四章监理工作的控制要点及目标值 (5)4.1原材料及构配件的质量控制 (5)4.2支架基础工程质量控制 (6)4.3钢筋工程质量控制 (7)4.4混凝土工程质量控制 (8)4.5场道路工程质量控制 (12)4.6砌体工程施工质量控制 (13)4.7地面工程施工质量控制 (13)4.8装饰工程施工质量控制 (14)4.9门窗工程施工质量控制 (17)4.10建筑电气工程施工质量控制 (18)4.11给排水工程施工质量控制 (20)4.12屋面工程施工质量控制 (23)4.13挡土墙工程 (25)第五章监理工作的方法及措施 (26)5.1监理工作原则 (26)5.2监理工作方法 (27)5.3监理工作前预控措施 (27)5.4监理工作事中控制措施 (29)5.5监理工作事后把关控制措施 (30)第六章进度控制 (31)6.1进度控制的工作容 (31)6.2 进度控制的工作措施 (32)第七章安全文明施工要求 (32)7.1 安全防护及劳动保护管理 (32)7.2 现场安全的督促检查 (34)7.3现场文明施工要求 (35)第一章工程概况1.1 参建单位：工程名称：某镇120MW渔光互补光伏电站项目建设单位：设计单位：监理单位：施工单位：1.2 工程概述：某镇120MW渔光互补光伏电站工程场址位于某镇马家村域，工程用地223.7475公顷，其中水库面积202.0928公顷，陆滩涂21.6547公顷。
本工程总装机容量120MW，主要包括120个1MWp发电单元及1座110KV升压站。
渔光互补光伏工程实施计划1. 引言本文档旨在提出渔光互补光伏工程的实施计划。
该工程旨在在渔业养殖场中安装光伏发电设备，以实现光伏发电与渔业的互补发展，提高能源利用效率，减少环境污染，促进可持续发展。
2. 目标本工程的主要目标如下：- 在渔业养殖场中建设光伏发电设施，以提供清洁能源；- 提高渔业养殖场的能源利用效率，降低能源成本；- 减少渔业养殖场对传统能源的依赖，降低温室气体排放；- 推动渔业养殖业的可持续发展。
3. 实施步骤本工程的实施步骤如下：3.1 前期准备- 进行渔业养殖场的选址评估，选择适合光伏发电设施建设的场地；- 进行工程可行性研究，评估工程的经济效益和环境影响；- 确定工程的预算和资金筹措方式；- 与相关部门进行沟通，获取必要的许可证和批准文件。
3.2 设计与建设- 设计光伏发电设施的布局和参数，确保最大限度地利用光能；- 选购符合质量标准的光伏发电设备和材料；- 进行土地平整和基础设施建设，为光伏发电设施的安装做好准备；- 安装光伏发电设备，进行调试和测试，确保设备正常运行。
3.3 运营与维护- 制定光伏发电设施的运营和维护管理制度，确保设施的稳定运行；- 建立监测系统，实时监测光伏发电设施的发电情况和设备状态；- 定期进行设备检修和清洁，确保设备的性能和寿命；- 建立故障处理机制，及时处理设备故障和问题。
4. 风险和对策本工程实施过程中可能面临的风险包括：- 自然灾害对设施的影响；- 技术故障导致发电能力下降；- 资金不足导致工程停滞。
针对这些风险，我们将采取以下对策：- 在选址评估中考虑自然灾害的风险因素，并采取相应的防范措施；- 定期进行设备检修和维护，确保设备的正常运行；- 建立充足的资金储备，以应对可能出现的资金短缺情况。
5. 时间计划本工程的时间计划如下：- 前期准备阶段：1个月；- 设计与建设阶段：4个月；- 运营与维护阶段：持续进行。
6. 结论通过实施渔光互补光伏工程，我们可以在渔业养殖场实现光伏发电与渔业的互补发展，提高能源利用效率，减少环境污染，促进可持续发展。
渔光互补(水面光伏)的工程实施计划1. 引言本文档旨在提供渔光互补（水面光伏）项目的工程实施计划。
渔光互补是一种新型的可再生能源利用方式，通过在水面上搭建光伏发电设施，将光伏发电与渔业产业相结合，实现资源的高效利用。
本计划将介绍该项目的目标、实施步骤以及预期效益。
2. 项目目标本项目的主要目标是在水面上建设光伏发电设施，以实现渔业与光伏发电的互补发展。
具体目标如下：- 提供清洁能源：通过光伏发电设施，为当地提供可再生的清洁能源。
- 促进渔业发展：通过渔光互补方式，提高渔业生产效率，改善农村渔民生活条件。
- 保护水域环境：通过建设在水面上，减少土地利用，保护水域生态环境。
3. 实施步骤本项目的实施将按照以下步骤进行：步骤一：项目准备阶段- 定义项目范围和目标。
- 进行可行性研究，评估项目的技术、经济和环境可行性。
- 确定项目的投资规模和预算。
步骤二：方案设计阶段- 进行项目选址，考虑水域条件、光照情况等因素。
- 设计光伏发电设施的布局和结构，确保与渔业活动相协调。
- 制定建设方案，包括设备采购、工程施工等。
步骤三：工程建设阶段- 采购光伏发电设备和相关材料。
- 进行设备安装和调试。
- 进行工程施工，包括井架搭建、电缆敷设等。
步骤四：运营管理阶段- 建立光伏发电设施的运营管理团队。
- 进行设备运行监测和维护。
- 管理发电数据和能源输出。
4. 预期效益通过渔光互补项目的实施，预计将带来以下效益：- 渔业收益增加：通过提高光伏发电设施的利用效率，增加渔业生产收益。
- 能源供应稳定：光伏发电设施提供稳定的清洁能源供应，减少对传统能源的依赖。
- 环境保护：光伏发电减少温室气体排放，有利于水域环境保护。
- 农村经济发展：渔光互补项目提供就业机会，改善农村居民生活水平。
5. 结论渔光互补项目是一项具有潜力的可再生能源利用方式，通过实施工程实施计划，可以有效实现渔业与光伏发电的互补发展。
本计划的实施将带来经济、环境和社会效益，为可持续发展做出贡献。

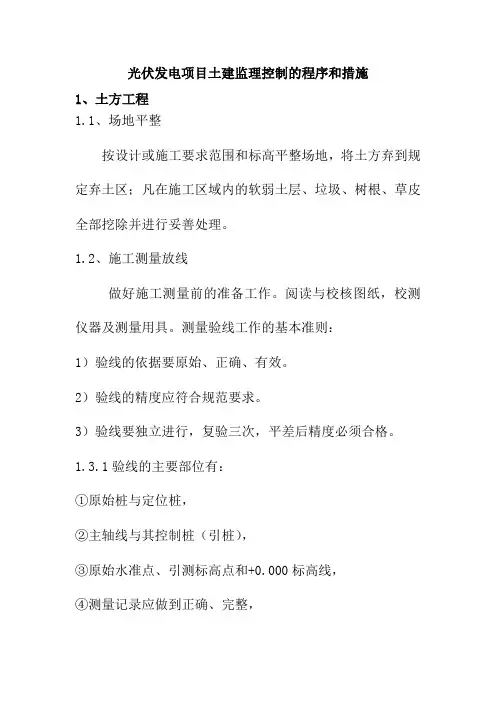

光伏发电项目土建监理控制的程序和措施1、土方工程1.1、场地平整按设计或施工要求范围和标高平整场地，将土方弃到规定弃土区；凡在施工区域内的软弱土层、垃圾、树根、草皮全部挖除并进行妥善处理。
1.2、施工测量放线做好施工测量前的准备工作。
阅读与校核图纸，校测仪器及测量用具。
测量验线工作的基本准则：1）验线的依据要原始、正确、有效。
2）验线的精度应符合规范要求。
3）验线要独立进行，复验三次，平差后精度必须合格。
1.3.1验线的主要部位有：①原始桩与定位桩，②主轴线与其控制桩（引桩），③原始水准点、引测标高点和+0.000标高线，④测量记录应做到正确、完整，⑤计算工作中的依据必须准确，方法必须科学、应严谨有序、步步校核。
1.3.2报验与验线：①施工单位应根据“施工组织设计（施工方按案）报审表”的要求向监理部报送《施工测量放线施工方案》。
当监理部审批认可后，方能按该方案进行施工。
②基础验线的允许偏差如下：长度L≤30M 允许偏差 +5MM30M〈L≤60M 允许偏差 +10MM60M〈L≤90M 允许偏差 +15MM90M〈L 允许偏差 +20MM③由+0.000水平线向下或向上土量高差时，要注意控制各层的标高，防止偏差积累使建筑物总高度偏差超限。
1.4、箱变基础开挖质量控制重点如下：1.4.1质量标准：（1）保证项目：基坑、基槽基底土质，必须符合设计要求，并严禁扰动。
（2）允许偏差项目如下：单位：mm（3）应注意的问题：①基底超挖：开挖基坑（槽）或管沟不得超过基底标高，如个别地方超挖时，其处理方法应取得设计单位的同意。
②基底未保护：基坑（槽）开挖后，应尽量减少对基土的扰动。
如基础不能及时施工时，可在基底标高上留0.3M 厚土层，待作基础时开挖。
③施工顺序不合理：土方开挖宜先从低处开挖，分层分段依次施工，形成一定坡度，以利排水。
④开挖尺寸不足：基坑（槽）或管沟底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面的宽度，如排水设施，，支撑结构所需宽度。

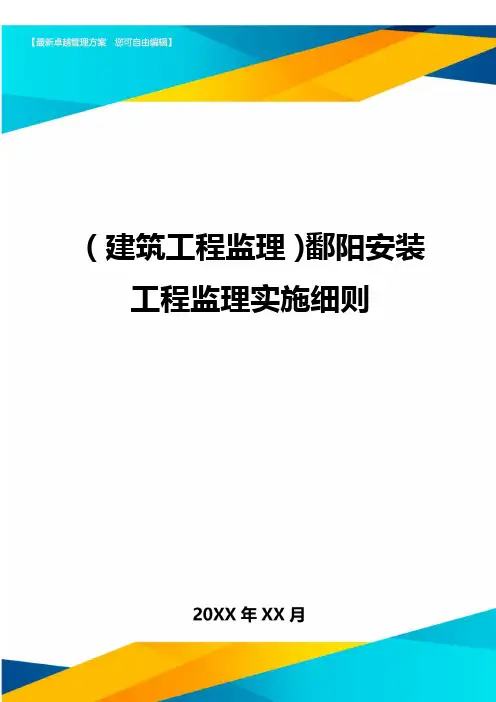

（建筑工程监理）鄱阳安装工程监理实施细则河南新恒丰建设监理有限公司HeNan XinHengFeng Construction Supervision CO., LTD鄱阳县饶丰镇120MW渔光互补光伏电站项目安装专业监理细则(文件编号：PYGF-JLXZ-15002)编制：批准：河南新恒丰建设监理有限公司鄱阳县饶丰镇120MW渔光互补光伏电站项目监理部2015年10月21日目录第一章工程概况 (1)1.1参建单位： (1)1.2工程概述： (1)1.3监理范围： (1)第二章监理依据 (2)第三章施工质量控制的重点及目标值 (3)3.1太阳能光伏板构件及光伏板的安装质量控制 (3)3.2电气一次设备安装质量控制 (4)3.3电气二次设备安装质量控制 (25)第四章监理控制的程序和措施 (56)4.1工程质量控制程序 (56)4.2施工质量控制措施 (56)第五章质量验收程序 (58)第六章进度控制 (59)6.1进度控制的工作内容 (59)6.2进度控制的工作措施 (59)第七章安全文明施工要求 (60)7.1拼装、焊接安全施工要求 (60)7.2吊装就位调整焊接安全施工要求 (61)7.3现场文明施工要求 (62)第一章工程概况1.1 参建单位：工程名称：鄱阳湖120兆瓦光伏发电站项目建设单位：鄱阳县晶科电力有限公司设计单位：上海电力设计院有限公司江西赣东北电力设计有限责任公司施工单位：特变电工新疆新能源股份公司江苏南通二建集团有限公司天津鑫达裕商贸有限公司监理单位：河南新恒丰建设监理有限公司1.2 工程概述：鄱阳县饶丰镇120MW渔光互补光伏电站工程场址位于鄱阳县饶丰镇马家村域内，工程用地223.7475公顷，其中水库面积202.0928公顷，内陆滩涂21.6547公顷。
本工程总装机容量120MW，主要包括120个1MWp发电单元及1座110KV升压站。
其中土建工程主要有：电站大门、场区道路、支架基础、箱变逆变器基础、升压站内综合楼、35KV配电装置楼、消防水池、水泵房、给排水设施及站内设备基础等。
渔光互补光伏电站项目实施方案目录第一章工程概述 (4)一、桩基础施工概述 (4)二、工程现场条件 (4)第二章编制说明 (7)第三章施工平面布置 (7)一、陆上管桩运输路线 (7)二、水上管桩运输路线 (7)三、供电 (8)第四章桩基专项施工方案 (11)一、测量施工方案 (11)㈠、测量准备 (11)㈡、光伏阵列桩基、逆变器、变压器平台基础放线 (12)㈢、测量技术标准 (16)㈣、测量保证措施 (16)二、桩基础工程施工方案 (16)㈠、陆上桩基施工方案 (20)㈡、水上桩基施工方案 (24)第五章打桩施工机械配置 (32)第六章施工材料管理 (32)第七章桩基础施工进度计划 (33)第八章打桩技术质量控制措施 (35)一、桩基施工难点 (35)二、打桩技术质量控制措施 (36)三、打桩工程质量通病的预防 (38)第九章打桩施工安全措施 (38)一、安全管理机构及责任制 (38)二、安全教育管理 (39)三、特殊工种安全管理 (40)四、施工用电安全管理 (40)五、机械设备安全管理 (42)2第一章 工程概述一、桩基础施工概述1、拟建的某某三里河水库 40MW 光伏发电项目位于某某市某某县某某镇三里河水库，占地面积约 35万m 。
拟建建筑主要为太阳能光伏板，共采用260Wp 多晶硅光伏组件 155594块，总容量为 40.4544MW ；太阳能板阵列共有 3890块，按20块一个组串，共计 7780个组串；采用 2排式布置方式，单块光伏组件尺寸为 1650mm × 991mm ，荷载重20kg ；光伏组件铺设方式为与水平面成26度倾角布置，相邻两块组件之间的距离为 30mm ；根据水文专业提供的 50年一遇洪水位，板底最小标高高于 50.50m 。
拟建建筑基础拟采用 P300管桩，间距 4.5m 。
2、开工日期： 2015年11月20日，竣工日期： 2016年5月20日前，合同工期总日历天数： 180日历天，含节假日，其中桩基施工从开工期 85天内完成。
光伏系统的安装工程监理实施细则一、工程项目概况：（一）工程概况1、工程名称：陕西常兴光伏科技有限公司岐山分公司岐山20MWP 分布式光伏农业大棚项目2、建设地点：宝鸡市岐山县蔡家坡镇落星堡村（二）工程规模：本项目工程位于宝鸡市岐山县蔡家坡镇落星堡村.所建20MW光伏发电工程的主体建筑为单栋日光型光伏农业科技大棚.电站分为厂前办公区、开关站和光伏农业大棚发电产区三个功能区.办公区主要有综合楼(现浇钢筋混凝土框架结构,地上两层 ,建筑面积为867.75㎡),综合楼内设置有管理办公室及休息室等。
生产区为20MWp多晶电池的太阳能光伏农业科技大棚区，是基于高效优质绿色蔬菜种植大棚种植为一体的发展模式配套开发的光伏发电项目。
本项目设计装机容量20MW，均采用模块化设计，集中并网的设计方案，光伏方阵进入逆变房，过汇流箱交流至35KV开关站以1回路35KV线路接入五丈原110kV变电站，实现与当地电网并网。
二、开工前的准备工作1、开工前应对到达施工现场的设备和材料进行数量清点和外观检查设备材料的规格、型号应符合设计要求。
2、对设备进行开箱检查其合格证说明书测试记录附件备件等均应齐全。
3、按设计要求检查太阳电池组件的型号规格数量和完好程度应无漏气漏水裂缝等损坏现象。
三、太阳电池方阵基座控制1、混凝土基座离地面高度基座强度和水平度偏差应符合设计规定，基座的水平偏差不应大于3mm。
2、地脚螺栓的规格埋设尺寸应符合设计规定外露长度不应小于6cm。
3、用水泥埋设的地脚螺栓必须养护五天以上方可安装机架。
四、方阵支架安装控制1、方阵支架的方位和倾角应符合设计要求其偏差不应大于±1。
2、机架底座的水平度偏差不应大于3mm，基座不平时应用铁垫片垫平，固定组件的机架表面应平整。
3、安装组件前机架上所有连接螺栓应加防松垫片并拧紧，机架安装完毕后对安装过程中受到损坏的漆膜应进行补涂。
4、倾角可调式机架的安装步骤和调整方式按厂家说明书进行，调节机构应转动灵活铰链部位要加黄油调整范围应符合设计要求。
大型并网光伏电站工程监理细则一、前言随着清洁能源的发展，光伏发电已成为一种重要的代替传统能源的清洁能源。
大型并网光伏电站在建设中，监理工作是至关重要的一个环节。
采用科学严谨的监理方法，可以将施工过程中的潜在问题尽可能排除，保证电站的质量和安全。
本文旨在制定一套适用于大型并网光伏电站的工程监理细则，以保证电站工程质量、安全和进度等方面的合理管理。
所有工作单位应依照本细则的规定，严格执行各项监理工作。
二、监理实施2.1 监理组织1.电站监理工程师：负责整个监理工作的组织、协调、实施和监督管理工作；2.电站监理助理工程师：协助电站监理工程师，参与监理工作中的技术、质量、安全和进度等方面的管理工作；3.电站监理资料管理员：负责电站监理文档、资料整理、保存、归档工作；4.电站监理办公室文秘人员：负责监理工作中的文字、资料处理和管理。
2.2 监理工作2.2.1 质量管理1.按照工程质量验收标准，组织推行各项检查和验收工作；2.对工程施工质量进行检查，采取措施消除出现的问题；3.对施工中用料及设备进行检查，防止假冒伪劣材料进入工程；4.进行安全与环保监测，以控制安全与环保问题。
2.2.2 进度管理1.根据设计图纸对工程进度进行监督管理，确保工程的按时完成；2.对合同、进度计划予以审核，合理安排进度计划，及时发现施工中出现的问题并逐步解决；3.进行工程进度考核，收集相关证据材料，逐步形成考核报告。
2.2.3 安全管理1.对工程安全措施进行检查，防止因安全问题引起的事故；2.常规检查施工现场的安全环境，协调解决与安全相关的问题；3.收集资料，对工程中的危险源点进行逐步的管理和消除。
2.2.4 预算管理1.审核各项工程计价，对已完成的工程进行结算；2.进行进度款分析，发掘财务工作中存在的问题；3.对施工端与监理管理之间的关系及财务成本进行协调。
2.2.5 文档管理1.做好相关工程资料整理的工作，详细记录工程施工及工程管理过程；2.按照监理合同规定，做好监理记录、清单、合同文件等的管理工作；3.对施工单位的管理问题，逐步规范化、标准化管理和纪律管理。
广东渔光互补项目建设标准一、渔光互补项目建设标准本工程名称***；工程承包范围主要包括****光伏区(含渔业改造）土建安装、升压站建筑工程，包括但不限于临建房、临水/临电、设备材料采购供应(光伏组件、逆变器、箱变、电缆、汇流箱、管桩等主材采购除外)、建筑安装工程施工、工程质量及工期控制、工程管理、调试、试运行、功能试验、直至竣工验收交付生产以及在质量保修期内的保修等全过程的施工总承包工作，并按照工期要求和合同规定的总价达到标准并移交投产。
以便项目尽早投入移交甲方。
乙方应为达到上述合同目标而履行协议。
1.1工程范围工程承包范围包括*姊**工程的建筑土建、设备材料采购（光伏组件、逆变器、箱变、电缆、汇流箱、管桩等主材采购除外)、机电安装、检测试验、其他手续和相关专项验收(并网验收、竣工验收等等）协调配合，全部工作完全由乙方完成，包括但不限于下列工作内容:(1)建筑类:升压站围墙及大门、警卫室、35kV配电室、主控室、房建装修（含必要照明、空调、消防）等等;(2）土建类:渔业改造（场地清理、捕捞区开挖及倒运土方或淤泥、底排污等、永久进场道路、场区道路、电缆沟、场平、光伏支架基础、箱变（含集中式逆变器）基础、升压站变配电设备基础、站区道路、站区广场、站区绿化、站区给排水系统和防洪沟、集水井等;(3)设备材料类:桥架、电缆保护管、电缆终端、电缆防火堵料、接地材料、视频监控系统（视频监控系统需完成方阵和升压站监控，采集数据汇总到升压站监控系统并能够上传到甲方集团集控系统。
集控系统软件由甲方执行。
以上费用包含在本合同价款中，由乙方承担)、火灾报警系统、消防器材、升压站采暖通风及空调系统、升压站广场外照明系统、抽水水泵等等:(4）机电安装类:光伏组件安装、组件支架安装、场区内电气一次二次接线调试、电缆敷设及接线、电气设备安装及接线、防雷接地部分、光伏场区系统的联调，光伏场区所有甲供设备材料现场卸货、抽检及保管、倒运;(5）检测及试验:箱变、电缆等涉网设备材料的试验，桩基、防雷接地等电力行业规程规范所要求的全部试验项目:（6）其他手续类:验收、水保竣工验收、消防备案及竣工验收、防雷检测及竣工验收、安评竣工验收、质监站各阶段验收、并网验收、竣工验收、生产移交验收协调和配合。
120MW渔光互补光伏电站项目土建专业监理细则目录第一章工程概况 (1)1.1 参建单位： (1)1.2 工程概述： (1)第二章编制依据 (1)第三章监理工作程序 (2)3.1设计变更、洽商管理基本程序 (2)3.2工程材料、构配件和设备质量控制基本程序 (3)3.3隐蔽工程签认基本程序 (3)3.4检验批、分项、分部工程签认基本程序 (4)3.5单位工程验收基本程序 (5)第四章监理工作的控制要点及目标值 (5)4.1原材料及构配件的质量控制 (5)4.2支架基础工程质量控制 (6)4.3钢筋工程质量控制 (7)4.4混凝土工程质量控制 (8)4.5场道路工程质量控制 (12)4.6砌体工程施工质量控制 (13)4.7地面工程施工质量控制 (13)4.8装饰工程施工质量控制 (14)4.9门窗工程施工质量控制 (17)4.10建筑电气工程施工质量控制 (18)4.11给排水工程施工质量控制 (20)4.12屋面工程施工质量控制 (23)4.13挡土墙工程 (25)第五章监理工作的方法及措施 (26)5.1监理工作原则 (26)5.2监理工作方法 (27)5.3监理工作前预控措施 (27)5.4监理工作事中控制措施 (29)5.5监理工作事后把关控制措施 (30)第六章进度控制 (31)6.1进度控制的工作容 (31)6.2 进度控制的工作措施 (32)第七章安全文明施工要求 (32)7.1 安全防护及劳动保护管理 (32)7.2 现场安全的督促检查 (34)7.3现场文明施工要求 (35)第一章工程概况1.1 参建单位：工程名称：某镇120MW渔光互补光伏电站项目建设单位：设计单位：监理单位：施工单位：1.2 工程概述：某镇120MW渔光互补光伏电站工程场址位于某镇马家村域，工程用地223.7475公顷，其中水库面积202.0928公顷，陆滩涂21.6547公顷。
本工程总装机容量120MW，主要包括120个1MWp发电单元及1座110KV升压站。
其中土建工程主要有：电站大门、场区道路、支架基础、箱变逆变器基础、升压站综合楼、35KV配电装置楼、消防水池、水泵房、给排水设施及站设备基础等。
第二章编制依据2.1 建设单位提供的本工程施工图纸；2.2 本工程已批准的施工阶段监理规划；2.3 本工程已批准的施工组织设计；2.4 与专业工程相关的标准及技术资料：《建筑地基基础工程施工质量验收规》 GB50202-2002《混凝土结构工程施工质量验收规》 GB50204-2002（2011年版）《电力建设施工质量验收及评定规程》 DL/T5210.1～8《建筑工程施工质量验收统一标准》 GB50300-2001《屋面工程质量验收规》 GB50207-2012《建筑地面工程施工质量验收规》 GB50209-2010《建筑装饰装修施工质量验收规》 GB50210-2001《砌体工程施工施工质量验收规》 GB50203-2011 《建筑给水排水及采暖工程施工质量验收规》 GB50242-2002 《通风与空调工程施工质量验收规》 GB50243-2002 《给排水管道工程施工及验收规》 GB50268-2008 《建筑电气工程施工质量验收规》 GB50303-2002 《建设工程监理规》 GB50319-2013 《光伏发电工程施工规》 GB50794-2012 《光伏发电工程验收规》 GB/T50796-2012第三章监理工作程序3.1设计变更、洽商管理基本程序3.2工程材料、构配件和设备质量控制基本程序3.3隐蔽工程签认基本程序3.4检验批、分项、分部工程签认基本程序3.5单位工程验收基本程序第四章监理工作的控制要点及目标值4.1原材料及构配件的质量控制1、原材料及构配件的采购和检验对于原材料及构配件的质量控制应从材料的采购、运输、装卸、进场、存放、使用等环节进行全过程、全面和系统性的监督与控制。
对于本工程，应进行重点控制的原材料和构配件包括但不仅限于：水泥、钢筋、钢板、型钢、砂石骨料、砌筑砌块、门窗、防水材料、保温材料等。
（1）对于上述对工程质量有重要影响的原材料及构配件，承包人在采购前应向监理工程师申报。
（2）承包人按照监理工程师的批准进行原材料及构配件的采购，在原材料及构配件进场时，监理工程师应对准备进场的原材料及构配件进行书面检查和外观检验，未经正式批准货源的材料或构配件、无出厂合格证明文件的不得进场。
（3）在监理工程师允许原材料及构配件进场后，监督承包人按照技术规的要求进行抽样试验，抽样试验不合格的材料在监理工程师的监督下撤除现场，并可以根据不合格的程度要求承包人重新选择供货厂家；同时，监理工程师对贮存条件进行检查，在材料的贮存过程中，监理工程师将定期或不定期地对贮存的原材料及构配件进行检查，如果发现原材料及构配件在贮存过程中发生变质或损坏，在监理工程师的监督下销毁或撤离施工现场；在材料即将用于工程前，还应对原材料及构配件的质量进行一次最后检查。
2、主要原材料检验批次及要求：（1）水泥:同厂、同炉、同批号现场每100吨抽检一次，不足100吨者，按一次抽检，主要指标包括:安定性、细度模数、初、终凝时间、抗压强度、抗折强度；（2）钢筋：同厂、同炉、同批号现场每60吨抽检一次，不足60吨者，按一次抽检；（3）砂：同一料场每200M3抽检一次，不足200M3者，按一次抽检，主要指标包括:各种状态下的密度、颗粒级配、含泥量、泥块含量、云母含量、坚固性；（4）石子：同一料场每200M3抽检一次，不足200M3者，按一次抽检，主要指标包括:各种状态下的密度、颗粒级配、含泥量、泥块含量、针片状颗料含量、压碎指标；（5）预埋件自购或外加工时，要求承包商提交材质证明及合格证并进行现场抽检。
4.2支架基础工程质量控制1、检查施工使用的管桩质量是否为合格桩：各施工使用的PHC管桩均必须经监理人员按照有关质量标准检验合格后方准施工使用。
2、检查施工送桩时的桩位位置是否正确或发生位移：因在施工中施工队伍多人员繁杂及各材料运输车辆的场运输等影响均可能导致部分原施工及复核的桩位发生位移现象。
故监理人员应督促施工单位加强桩位保护工作并要求施工单位在PHC管桩施工前应对原放线定位的桩位按照施工图进行系统的检查以便发现桩位是否发生位移。
必要时现场旁站监理人员也应对已经验收的桩位进行必要的抽查复核。
3、检查送桩施工中桩身垂直度控制、桩顶标高及桩位过程检验是否符合设计及规允许偏差围：因本工程的设计桩顶标高低于施工现场的自然地坪标高，故在送桩前应督促施工单位对每根桩顶的轴线位置及桩身施工垂直度进行中间验收，符合允许偏差围后方可送桩施工。
在送桩施工时桩架应稳定垂直；桩及桩管插入时的垂直度偏差不得超过0.5％；送桩沉桩时施工单位应由两台经纬仪从两个面（构成90°的两个面）控制沉桩的垂直度。
在送桩施工中施工单位应采用水准仪控制好施工送桩的桩顶的标高。
同时监理人员也应作好对送桩前的每根桩顶的轴线位置、桩身垂直度及送桩沉桩的桩顶标高进行必要的抽查复核以检验是否符合设计及规允许偏差围要求。
待全部桩施工结束并在承台或底板开挖至设计基底标高后再对管桩成桩实体的桩位轴线位置和桩顶的标高进行最终验收，同时督促施工单位整理和完善桩基竣工图。
4.3钢筋工程质量控制1、钢筋原材料的采购，进场验收和材料试验复检均按设计及规要求进行。
2、进场使用的钢筋表面应洁净，如有油渍，漆污和铁锈应在加工前加以清除干净，对于有颗粒状或片状老锈的钢筋不得使用。
3、钢筋制作前要求施工单位技术人员对班组进行技术交底。
交底应包括纠正一些不符合要求的常用作法和容易出现通病的防治。
4、Ⅰ级钢筋冷拉调直的冷拉率不宜大于4%，Ⅱ、Ⅲ级钢筋的冷拉率应不大于1%，严禁无冷拉率控制地进行冷拉。
5、Ⅰ级钢筋末端需作180°弯钩时，其圆弧直径不应小于钢筋直径的2.5倍，平直长度不小于钢筋直径的3 倍。
Ⅱ、Ⅲ级钢筋需做90°或135°弯钩时，对于Ⅱ级钢筋的弯曲直径不宜小于钢筋直径的4 倍；Ⅲ级钢筋不宜小于钢筋直径的5 倍。
6、Ⅰ级钢筋制作箍筋时，应做135°的弯钩，弯钩的弯曲直径应大于受力钢筋直径，且不小于箍筋直径的2.5 倍。
弯钩的平直长度应不小于箍筋直径的10 倍。
同时箍筋下料和制作时应考虑梁、柱，主筋外轮廓（外包尺寸），即为箍筋的包尺寸。
7、钢筋制作开始时施工专职质检员和专业监理工程师应提前介入制作场地进行抽查，以确保钢筋的制作质量和减少不合格产品返工量。
8、钢筋制作后应按图纸的钢筋编号，分别堆放并挂牌，以免混淆；属加工场制作的钢筋应出具合格证。
9、因某种原因，材料需代换时应征得设计认可签证，代换量较小时也可由施工单位按等强原则，以施工联系单形式报设计签字，盖章认可，不允许私自代换，材料代换设计通知应报专业监理工程师备案。
10、柱、梁主筋安装时，除应按图纸要求的钢筋根数、规格安装外，应特别注意主筋安装就位要正确（即标高、轴线、位置应正确，保护层厚度应标准）；搭接位置、搭接长度和锚固长度应符合施工规要求，同时，梁主筋同截面搭接面积百分率的符合规要求。
11、柱筋应在封柱模前先绑扎保护层，梁筋则应在板筋施工前先绑扎保护层，保护层采用高标号砂浆做垫块时，垫块制作时可加108 胶帮助胶结，其次，垫块养护时间应足够。
混凝土在浇筑时要特别注意钢筋保护层，要由专人盯班，发现钢筋位移及时调整。
4.4混凝土工程质量控制主要控制工序检查容如下∶1、施工方案审核∶承建单位根据设计图或工程师指示编制砼施工方案，确定砼设计配合比、砼原材料、掺和料及外加剂的质量及型号；砼浇筑方法及设备；砼取样及试验方法等，经工程师批准后实施。
2、配合比监理控制重点包括：（1）材料是否得到监理工程师批准；（2）试配结果资料是否完备；（3）混凝土强度保证率是否满足设计要求。
（4）只有材料试验结果提交监理工程师，并得到监理工程师的批准后，才能进行配合比试验。
配合比试验应当提前通知监理工程师。
监理工程师将在试验现场对试验过程进行跟踪监理。
（5）承包商在完成试验后，应及时完整地提交资料。
资料一般应包括如下容：①试验所用材质的试验报告；②新鲜混凝土特性（密度等）和感化混凝土特性（设计龄期强度、强度经时发展情况等）。
（6）在配合比得到监理工程师批准后，配合比即可投入使用。
3、混凝土生产质量控制（1）所用材料是否与所批准的材料相同，使用配合比是否正确；（2）所用原材料质量情况，是否稳定，取样试验结果是否满足要求；（3）各种输料及拌和设备工况是否正常，计量设备是否准确。
（4）拌和时间是否符合规的规定。
（5）按照规定进行机口取样试验，结果应满足要求；（6）运输方式应满足要求，禁止运输途中加水。
