150张化工工艺流程图
烟气串联的快速床再生反应-再生器简图 后置烧焦罐再生主要操作数据
催化裂化能量回收系统流程图 原料油典型工艺流程
汽提流程示意图 重整典型工艺流程
重整反应器结构
石化行业产品走向
UOP连续重整催化剂再生流程
石油前处理
加制氢工艺
催化、焦化、重整等工艺
常规延迟焦化流程示意图 焦炭塔换塔操作顺序
高低并列式催化裂化反应再生系统流程 同轴式提升管催化裂化反应器和再生器简图
分馏系统工艺流程 双塔吸收稳定流程
两段再生带有取热设施的渣油催化裂化反应再生系统流程 无取热设施的渣油催化裂化反应再生系统示意图
内溢流管前置烧焦罐两段再生器简图 外循环管前置烧焦罐两段再生器简图
原油蒸馏典型工艺流程（化工型） 混合型减压塔示意图
固定床催化氧化脱硫醇法流程示意图 分子筛吸附精制流程图
铜-13X分子筛脱硫醇工艺流程示意图 双炉热裂化原则流程图
单炉热裂化原则流程图 减粘裂化工艺原则流程图
UHP连续重整催化剂再生流程 甘醇类溶剂抽提工艺流程
二甲基亚砜抽提工艺流程 环丁砜抽提工艺流程
芳烃精馏典型工艺流程（三塔流程） 芳烃精馏工艺流程（五塔流程）
加氢精制典型工艺流程图 热壁反应器
循环氢脱H2S工艺流程图 渣油加氢处理工艺原则流程图
一段一次通过加氢裂化流程 一段一次通过生产燃料、润滑加氢裂化反应部分流程图
一段串联全循环加氢裂化反应系统流程图 高压二段全循环加氢裂化反应系统流程图
裂 解和 急冷部 分示 意图 裂 解气 压缩部 分示 意图
脱甲烷部分流程图 脱乙炔、乙炔加氢和乙烯精馏流程示意图
脱丙烷、脱丁烷和丙烯精馏流程示意图 丙烯制冷示意流程图
乙烯制冷示意流程图 原油脱盐脱水的典型工艺流程
化工工艺流程图 ppt课件
对于表中未列出的设备和机器图例，可按实际外 形简化绘制，但在同一流程图中，同类设备的外形 应一致。
ppt课件
16
设备类别
表7-2 工艺流程图上的设备、机器图例
代号
图例
塔
T
反应器 R
ppt课件
17
设备类别
代号
图例
容器 （槽、罐） V
泵
P
ppt课件
18
2.管道流程线的表示方法
用规定的图形符号和文字代号，详细表示所需的全部管 道、阀门、主要管件（包括临时管道、阀门和管件）、公用 工程站和隔热等。
ppt课件
7
工艺原pp则t课件流程图
8
工艺原则流程图通常采用按工艺流程 顺序，自左至右展开图的形式表示，设备 以示意的图形或符号表示（表7-2），并用 细实线画出，流程图中的主要物料流程的 流程线用粗实线表示，流程方向用箭头画 在流程线上。
当物料经过设备产生变化时，可在流程 的起始部分和物料产生组分变化的设备之 后，在流程线上用指引线引出并列表标注 （指引线及表格线皆用细实线绘制）。标 注出物料变化前后各组分的名称、流量、 质量分数或摩尔分数和每项的总和数等 （标注项目可按需要酌量增减）。
ppt课件
9
某丙烯酸甲酯装p置pt课局件部工艺原则流程图
10
三、工艺管道仪表流程图(PID)
也称带控制点的工艺流程图。是借助统一规定的 图形符号和文字代号，用图示的方法把建立石油化 工工艺装置所需的全部设备、仪表、管道、阀门及 主要管件，按其各自功能，在满足工艺要求和安全、 经济的前提下组合起来，以起到描述工艺装置的结 构和功能的作用。
加氢裂化命题方向
依照流程描述画图 带仪表控制点的流程图改错
ppt课件
16
设备类别
表7-2 工艺流程图上的设备、机器图例
代号
图例
塔
T
反应器 R
ppt课件
17
设备类别
代号
图例
容器 （槽、罐） V
泵
P
ppt课件
18
2.管道流程线的表示方法
用规定的图形符号和文字代号，详细表示所需的全部管 道、阀门、主要管件（包括临时管道、阀门和管件）、公用 工程站和隔热等。
ppt课件
7
工艺原pp则t课件流程图
8
工艺原则流程图通常采用按工艺流程 顺序，自左至右展开图的形式表示，设备 以示意的图形或符号表示（表7-2），并用 细实线画出，流程图中的主要物料流程的 流程线用粗实线表示，流程方向用箭头画 在流程线上。
当物料经过设备产生变化时，可在流程 的起始部分和物料产生组分变化的设备之 后，在流程线上用指引线引出并列表标注 （指引线及表格线皆用细实线绘制）。标 注出物料变化前后各组分的名称、流量、 质量分数或摩尔分数和每项的总和数等 （标注项目可按需要酌量增减）。
ppt课件
9
某丙烯酸甲酯装p置pt课局件部工艺原则流程图
10
三、工艺管道仪表流程图(PID)
也称带控制点的工艺流程图。是借助统一规定的 图形符号和文字代号，用图示的方法把建立石油化 工工艺装置所需的全部设备、仪表、管道、阀门及 主要管件，按其各自功能，在满足工艺要求和安全、 经济的前提下组合起来，以起到描述工艺装置的结 构和功能的作用。
加氢裂化命题方向
依照流程描述画图 带仪表控制点的流程图改错
化工工艺流程图
代号 T P
F
E
R
L
C
S
V
M
X
W
塔 ( T )： tow反er 应器（R） 压缩机(C)
槽 罐（V ） r换ea热cto器r (E) exchcaonmge泵pre（ssPo）r
vat
heat
pump
相同设备序号 ：只画出一台时，应全部标出如：V408AB
标注位置：设备正上方（下方），水平排列整齐。 设备内或近旁。
隔热或隔声代号 ( HG20519.30－92) 见Ｐ164 表8-4 保温-H 保冷-C 蒸汽伴热-S 水伴热-W 油伴热-O 隔声-N

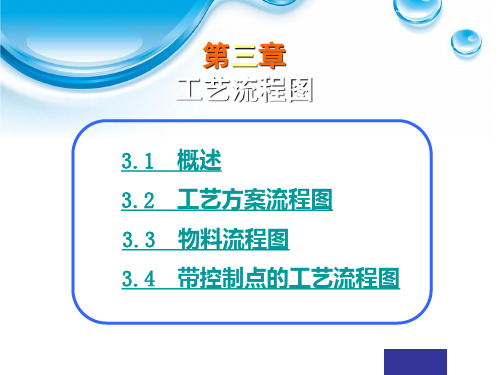

3.4 带控制点的工艺流程图
3.4.3 阀门等管件的画法与标注
管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、 法兰、盲板等。这些管件可以使管道改换方向、变化口径，可以连通和分 流以及调节和切换管道中的流体。
FC AC
FCT ACT
FA AA
FS AS
FL AL
密度 D DI DIC
DIA DIS DR DRC DRA DRS DC DCT DA DS DL
位置 Z ZI ZIC ZIA ZIS ZR
ZRC ZRA ZRS ZC ZCT ZA ZS ZL
2、设备隔热和拌热
拌热
隔热
3.3 物料流程图
物料流程图是在方案流程图的基础上，用图形与表格相结合 的形式，反映设计中物料衡算和热量衡算结果的图样。
在方案流程图上增加以下内容： 在设备位号及名称的下方加注设备特性数据或参数。
如：换热设备的换热面积； 塔设备的直径、高度； 贮罐的容积； 机器的型号等。
物料代号一般按物料名称和状态取其英文字头组成，常用物料代号按 HG20519.36-92中规定。
化工制图工艺流程图
伴热（冷）管道
喷淋管
7.4 带控制点的工艺流程图
管道流程线要用水平和垂直线表示，注意避免穿过设备或 使管道交叉，在不可避免时，则将其中一管道断开一段，管 道转弯处一般画成直角。
(a)管道相连
(b)管道交叉
管道流程线上应用箭头表示物料的流向。 图中的管道与其他图纸有关时，应将其端点绘制在图的左 方或右方，并用空心箭头标出物料的流向（进或出），在空 心箭头内注明与其相关图纸的图号或序号，在其上方注明来 或去的设备位号或管道号或仪表位号。
施工流程图的内容： 设备示意图：带接管口的设备示意图，注写设备位号及名
称； 管道流程线：带阀门等管件和仪表控制点（测温、测压、测
流量及分析点等）的管道流程线，注写管道代号； 对阀门等管件和仪表控制点的图例符号的说明； 标题栏。
管道流程线
7.4 带控制点的工艺流程图
管道代号
仪表 阀门
设备位号
设备示意图
P RC—3 01
仪表位号的组成
序号 工段代号
PRC
PI
301
60
集中仪表盘面安装的 就地安装的 压力记录控制仪表 压力指示仪表
仪表位号的标注方式
7.4 带控制点的工艺流程图
7.4.5 图幅和附注
施工流程图一般采用A1图幅，横幅绘制，特别 简单的用A2图幅，不宜加宽和加长。
附注的内容是对流程图上所采用的，除设备 外的所有图例、符号、代号作出的说明。
隔热或隔音的功能
管路的使用温度范围
工段号按工程规 定填写，采用两
管道等级代号
位数字，从01开 始，至99为止
CW0401——32x3.5A1A—C 6
7.4 带控制点的工艺流程图
7.4.3 阀门等管件的画法与标注
化工工艺流程图
化工工艺流程图的绘制技巧
• 使用统一的图形符号和文字说明，保持一致性 • 保持图面的简洁和清晰，避免信息过多和过于复杂 • 注意图形、符号和文字的比例和布局，便于阅读和理解
化工工艺流程图的标注与说明
化工工艺流程图的标注
• 对设备、仪表和管线进行标注，注明名称、型号和规格 • 对物料流动和能量传递进行标注，注明流向和参数 • 对控制、调节和联锁进行标注，注明作用和方式
化工工艺流程图的优化方法与技巧
化工工艺流程图的优化方法
• 改进设备、仪表和管线的布局，提高生产效率 • 调整物料流动和能量传递路径，降低能耗和成本 • 优化控制与调节方式，提高生产过程的可控性和稳定性
化工工艺流程图的优化技巧
• 结合实际生产情况和需求，进行分析和比较 • 注意优化过程中的安全性和环保性，遵守相关法规和标准 • 持续关注和跟踪优化效果，不断调整和优化工艺流程图
化工工艺流程图在化工生产中的意义
• 提高生产过程的可控性，降低生产成本 • 保障生产过程的安全性和稳定性，减少事故风险 • 有助于技术传承和交流，推动化工行业的发展
化02工工艺流程图的绘制方
法与技巧
化工工艺流程图的绘制工具与软件
化工工艺流程图的绘制工具
• 手绘工具：铅笔、绘图仪、丁字尺等 • 计算机绘图软件：AutoCAD、SketchUp、Revit等
CREATE TOGETHER
DOCS
DOCS SMART CREATE
化工工艺流程图详解
化01工工艺流程图的基本概
念与重要性
化工工艺流程图的定义与作用
化工工艺流程图是一种图形化表示化工生产过程中 各设备、仪表和管线连接关系的图表
• 通过图形、符号和文字说明，清晰地 展示化工生产流程的每一个环节 • 帮助工程师和技术人员理解和分析生 产过程，指导实际生产操作 • 有助于提高生产效率、降低生产成本 和保障生产安全
化工工艺流程图
图9-3 设备位号与名称 第一节 化工工艺流程图表达化工生产过程与联系的图样称为化工工艺图。
它是化工工艺人员进行工艺设计的主要内容，也是化工厂进行工艺安装和指导生产的重要技术文件。
化工工艺图主要包括工艺流程图、设备布置图和管路布置图。
一、工艺流程图概述化工工艺流程图是一种表示化工生产过程的示意性图样，即按照工艺流程的顺序,将生产中采用的设备和管路从左至右展开画在同一平面上，并附以必要的标注和说明.它主要表示化工生产中由原料转变为成品或半成品的来龙去脉及采用的设备.根据表达内容的详略，化工工艺流程图分为方案流程图和施工流程图.方案流程图一般仅画出主要设备和主要物料的流程线，用于粗略地表示生产流程。
施工流程图通常又称为带控制点工艺流程图，是在方案流程图的基础上绘制的、内容较为详细的一种工艺流程图.它是设备布置和管路布置设计的依据,并可供施工安装和生产操作时参考。
图9—2为醋酐残液蒸馏岗位带控制点工艺流程图。
带控制点工艺流程图一般包括以下内容：1．图形 应画出全部设备的示意图和各种物料的流程线，以及阀门、管件、仪表控制点的符号等。
(2）标注 注写设备位号及名称、管段编号、控制点及必要的说明等。
（3)图例 说明阀门、管件、控制点等符号的意义。
（4）标题栏 注写图名、图号及签字等. 二、工艺流程图的表达方法方案流程图和带控制点工艺流程图均属示意性的图样,只需大致按投影和尺寸作图。
它们的区别只是内容详略和表达重点的不同,这里着重介绍带控制点工艺流程图的表达方法。
（一）设备的表示方法采用示意性的展开画法,即按照主要物料的流程，从左至右用细实线、按大致比例画出能够显示设备形状特征的主要轮廓.常用设备的示意画法，可参见附表21.各设备之间要留有适当距离,以布置连接管路。
对相同或备用设备，一般也应画出.每台设备都应编写设备位号并注写设备名称，其标注方法如图9—3。
其中设备位号一般包括设备分类代号、车间或工段号、设备序号等，相同设备以尾号加以区别.设备的分类代号见表9—1。
化工工艺图样—流程图的表达方法(化工制图课件)
隔声
代号 S W O J N
备注 采用蒸汽伴管和保温材料 采用热水伴管和保温材料 采用热油伴管和保温材料 采用夹套管和保温材料 采用隔声材料
10、阀门及管件的画法与标注
在化工工艺流程图中，一般用细实线按规定的图形符号全部绘制出管道上的阀门、管件和管道附件 （但不包括管道之间的连接件，如弯头、三通、法兰等），但为安装和检修等原因所加的法兰、螺纹连 接件等仍要画出。
公称压力P /b 900
1500
2500
公称压力P /MPa 15
26
42
管道公称压力等级（用于国内标准，摘自HG/T20519-2009）
公称压力P /MPa 代号 公称压力P /MPa 代号 公称压力P /MPa 代号
0.25
H
0.6
K
1.0
L
1.6
M
6.4
Q
2.5
N
10.0
R
4.0
P
16.0
S
名称 主要物料管道
图例
粗实线 0.9～1.2 mm
名称 电伴热管道
图例
其他物料管道
中粗线 0.5～0.7 mm
夹套管
引线、设备、管件、阀 门、仪表等图例
细实线 0.15～0.3 mm
管道隔热层
仪表管道
原有管线 伴热（冷）管道
电动信号线
翅片管
气动信号线
柔性管
管线宽度与其相接的新 管线宽度相同
同心异径管
压力等级代号用大写英文字母表示，A-G 用于ASME标准压力等级代号。H-Z用于国内压 力等级代号（IJOX不用），如表所示：
管道材质类别用大写英文字母表示，材料 等级信息号由阿拉伯数字表示，见表：
代号 S W O J N
备注 采用蒸汽伴管和保温材料 采用热水伴管和保温材料 采用热油伴管和保温材料 采用夹套管和保温材料 采用隔声材料
10、阀门及管件的画法与标注
在化工工艺流程图中，一般用细实线按规定的图形符号全部绘制出管道上的阀门、管件和管道附件 （但不包括管道之间的连接件，如弯头、三通、法兰等），但为安装和检修等原因所加的法兰、螺纹连 接件等仍要画出。
公称压力P /b 900
1500
2500
公称压力P /MPa 15
26
42
管道公称压力等级（用于国内标准，摘自HG/T20519-2009）
公称压力P /MPa 代号 公称压力P /MPa 代号 公称压力P /MPa 代号
0.25
H
0.6
K
1.0
L
1.6
M
6.4
Q
2.5
N
10.0
R
4.0
P
16.0
S
名称 主要物料管道
图例
粗实线 0.9～1.2 mm
名称 电伴热管道
图例
其他物料管道
中粗线 0.5～0.7 mm
夹套管
引线、设备、管件、阀 门、仪表等图例
细实线 0.15～0.3 mm
管道隔热层
仪表管道
原有管线 伴热（冷）管道
电动信号线
翅片管
气动信号线
柔性管
管线宽度与其相接的新 管线宽度相同
同心异径管
压力等级代号用大写英文字母表示，A-G 用于ASME标准压力等级代号。H-Z用于国内压 力等级代号（IJOX不用），如表所示：
管道材质类别用大写英文字母表示，材料 等级信息号由阿拉伯数字表示，见表：
化工工艺流程图详解
切关系时，设备间相对高度应与设备布置的实际情况相似。当有位差要求时，还应标注
限位尺寸。
③ 每个工艺设备都应编写设备位号，注写设备名称。设备位号的组成如下所示：
C 08 01 A
主项代号采用二位数字 01、 02、 03、…、 11、 12、…表示。相同设备的尾号则是用大写英
语字母 A 、B 、C、…表示，以区别同一位号的相同设备。设备位号应在二个地方进行标注。
⑶管件的画法
管道上的阀门及其它管件应用细实线按标准所规定的符号在相应处画出，并标注其规格代
号。绘图时参考相关手册，如“ 管道及仪表流程图上的管子、管件、阀门及其管道附件的图
例 ”（ CD41 A3-81 ），“ 管道系统的图形符号、阀门和控制元件 ”（ GB/T6567.4-1986 ）。
在各类阀体的管道标注时应注意以下几点：
第一处是在图的上方或下方， 要求标注的位号排列整齐， 并尽可能正对设备， 在设备位号线
的下方标注设备的名称。第二处是在设备内或其近旁，此处仅注位号，不注名称。
在施工流程图和方案流程图上的设备的位号应一致，
若要取消某一设备， 则被取消的设备的
位号应留空。若某类设备需要增加，则所增加的设备应继该类设备原有的位号后顺序编号。
一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。
③ 在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。
3 位号与名称注写
在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。
或可将设备依次
编号， 并在图纸空白处按编号顺序集中列出设备名称。 但对于流程简单、 设备较少的方案流
符号包括图形
符号和字母代号，它们组合起来表达所被测变量和功能，或表示仪表、设备、元件、管线的
化工工艺流程图
表7-3 1992） 常见阀门、管件图例（HG/T20519.32名 称 图 例 名 称 图 例
截止阀 闸 阀 球 阀 旋塞阀
同心异径管 管端盲板 管端法兰 法兰连接
碟 阀 止回阀 节流阀 角式截止阀
螺纹管帽 管 视 帽 镜
节目录
主菜单
阀门等管件的画法与标注
阀门 异径管 三通 四通 弯头 管件 连通、调节流量 改变管道直径 分流、改变流动方向 改变流动方向 连接两管段
图例 粗实线 0.9～1.2 mm 中粗线 0.5～0.7 mm 名称 电伴热 管道 夹套管 图例
管道隔 细实线 0.15～0.3 mm 热层
电动信号线
气动信号线
翅片管
柔性管 同心异 径管 喷淋管
节目录 主菜单
原有管线 伴热（冷）管道
管线宽度与其相接 的新管线宽度相同
3.4 带控制点的工艺流程图
管道流程线要用水平和垂直线表示，注意避免穿过设备或 使管道交叉，在不可避免时，则将其中一管道断开一段，管 道转弯处一般画成直角。
节目录
主菜单
管段序号 工段号
物料代号 ～
公称直径
管道公称压力等级 同类管道顺序号
～
PG 13 10—300 L1A—H
隔热或隔声代号 管道材料代号
公称压力等级代号(HG20519.38－92)见P163 表8-5 单位MPa 代号 L M N P P范围 ≤1.0 ＞1.0 ＞1.6 ＞2.5 ≤ １.6 ≤ 2.5 ≤ 4.0
管段序号 工段号
物料代号
～
工段号按工程规 定填写，采用两 位数字，从01开 始，至99为止
管道外径 管道壁厚 管道材料代号
～
节目录
VE 04 01—32×3.5 B
截止阀 闸 阀 球 阀 旋塞阀
同心异径管 管端盲板 管端法兰 法兰连接
碟 阀 止回阀 节流阀 角式截止阀
螺纹管帽 管 视 帽 镜
节目录
主菜单
阀门等管件的画法与标注
阀门 异径管 三通 四通 弯头 管件 连通、调节流量 改变管道直径 分流、改变流动方向 改变流动方向 连接两管段
图例 粗实线 0.9～1.2 mm 中粗线 0.5～0.7 mm 名称 电伴热 管道 夹套管 图例
管道隔 细实线 0.15～0.3 mm 热层
电动信号线
气动信号线
翅片管
柔性管 同心异 径管 喷淋管
节目录 主菜单
原有管线 伴热（冷）管道
管线宽度与其相接 的新管线宽度相同
3.4 带控制点的工艺流程图
管道流程线要用水平和垂直线表示，注意避免穿过设备或 使管道交叉，在不可避免时，则将其中一管道断开一段，管 道转弯处一般画成直角。
节目录
主菜单
管段序号 工段号
物料代号 ～
公称直径
管道公称压力等级 同类管道顺序号
～
PG 13 10—300 L1A—H
隔热或隔声代号 管道材料代号
公称压力等级代号(HG20519.38－92)见P163 表8-5 单位MPa 代号 L M N P P范围 ≤1.0 ＞1.0 ＞1.6 ＞2.5 ≤ １.6 ≤ 2.5 ≤ 4.0
管段序号 工段号
物料代号
～
工段号按工程规 定填写，采用两 位数字，从01开 始，至99为止
管道外径 管道壁厚 管道材料代号
～
节目录
VE 04 01—32×3.5 B
《化工识图》工艺流程图
学员心得体会分享
学到了实用的技能
通过本次课程，学员们普遍反映掌握了工艺流程图的基本 知识和绘制技巧，能够独立完成简单的工艺流程图绘制。
增强了分析和解决问题的能力
通过学习工艺流程图的分析方法，学员们表示对于化工生产过程中的 问题有了更深入的理解，能够运用所学知识分析和解决实际问题。
提升了职业素养
学员们认为学习工艺流程图不仅有助于提高专业技能水平，还能够培养严 谨细致的工作态度和团队协作精神，对未来的职业发展有积极的影响。
标注说明
除了箭头方向外，还可以通过标注说明来表示物料的流动方向。例如，在管道 上标注“入口”和“出口”，或在设备符号上标注物料进出口的位置。
操作条件与参数标注规则
• 温度标注：在工艺流程图中，温度通常使用特定的符号和单位进行标注。例如 ，使用“T”表示温度，并在其旁边标注具体的数值和单位（如摄氏度或华氏 度）。
工艺流程图与其他图表关系
与设备布置图关系
设备布置图是工艺流程图的空间 表现形式，两者相互补充，共同 构成了完整的化工生产过程图景。
与管道布置图关系
管道布置图是工艺流程图的细化和 延伸，详细表达了管道、阀门、管 件等设备的具体布置和连接方式。
与自控流程图关系
自控流程图是工艺流程图的控制系 统表现形式，两者相互配合，实现 了化工生产过程的自动化控制。
精馏过程流程图
原料预热
将原料加热至适宜温 度，为后续精馏操作 提供必要条件。
精馏塔
实现轻、重组分的分 离，塔内包含多个塔 板或填料，以提供足 够的传质和传热面积。
冷凝器
将塔顶上升的蒸汽冷 凝为液体，实现轻组 分的回收。
再沸器
加热塔底液体，使其 部分汽化，为精馏塔 提供上升蒸汽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品课件
设备类别
表7-2 工艺流程图上的设备、机器图例
代号
图例
塔
T
反应器 R
精品课件
设备类别
代号
图例
容器 （槽、罐）
V
泵
P
精品课件
2.管道流程线的表示方法
用规定的图形符号和文字代号，详细表示所需的全部管道、 阀门、主要管件（包括临时管道、阀门和管件）、公用工程 站和隔热等。
流程图中的管道流程线均用粗实线表示。 对于辅助管道、公用系统管道只绘出与设备（或主流程 管道）连接的一小段；对于带仪表控制点的管道流程图，应 画出所有管道，即各种物料的流程线，并在管道线上标注物 料代号及辅助管道或公用系统管道所在流程图的图号；对于 各流程图间相衔接的管道，应在始（或末）端注明其连续图 的图号及所来（或去）的设备位号或管道号。 管道流程上除应绘制流向பைடு நூலகம்头及用文字标明来源或去向 外，还应对每条管道进行标注。施工流程图上的管道应标注 三个部分，即管道号、管径和管道等级（见有关标准）。
精品课件
通过工艺管道及仪表流程图可以了解： （1）设备的数量、名称和位号。 （2）主要物料的工艺流程。 （3）其他物料的工艺流程。 （4）通过对阀门及控制点分析，了解生产过
程的控制情况。
精品课件
设备的画法与标注
管道流程线的表示
PID图需掌握的知识点
阀门等管件的表示方法
仪表控制的画法
精品课件
1.设备的画法与标注
平 衡 线 接 分 馏 塔 C-102蒸 发 段
VI3D3101
原料油进装置 VI1D3101
D-3101 原料油缓冲罐
减渣南蒸馏来 VI1D3101
FIQ LC 3101 3101
TI 3101A
因此，它不仅是设计、施工的依据，而且也是企 业管理、试运行、操作、维修和开停车等各方面所 需同的完整技术资料的一部分。
精品课件
工艺管道仪表流程图(PID)的基本内容 1.用规定的类别图形符号和文字代号表示装置
工艺过程的全部设备、机械和驱动机，包括 需就位的备用设备和生产用的移动式设备， 并进行编号和标注。 2.用规定的图形符号和文字代号，详细表示所 需的全部管道、阀门、主要管件（包括临时 管道、阀门和管件）、公用工程站和隔热等， 并进行编号和标注。
LS 低压蒸汽
SL
DR 排液、排水
MS 中压蒸汽
SO
DW 饮用水
NG 天然气
SW
F 火炬排放气
N氮
TS
FG 燃料气
O氧
VE
FO 燃料油
PA 工艺空气
VT
FS 熔盐
精品课件
物料名称
工艺气体 工艺液体 工艺水 冷冻剂 原料油 原水 蒸汽冷凝水 泥浆 密封油 软水 伴热蒸汽 真空排放气 放空气
原料换热部分
精品课件
工艺原精品则课流件 程图
工艺原则流程图通常采用按工艺流程顺序， 自左至右展开图的形式表示，设备以示意 的图形或符号表示（表7-2），并用细实线 画出，流程图中的主要物料流程的流程线 用粗实线表示，流程方向用箭头画在流程 线上。
当物料经过设备产生变化时，可在流程的 起始部分和物料产生组分变化的设备之后， 在流程线上用指引线引出并列表标注（指 引线及表格线皆用细实线绘制）。标注出 物料变化前后各组分的名称、流量、质量 分数或摩尔分数和每项的总和数等（标注 项目可按需要酌量增减）。
精品课件
某丙烯酸甲酯装精置品局课件部工艺原则流程图
三、工艺管道仪表流程图(PID)
也称带控制点的工艺流程图。是借助统一规定 的图形符号和文字代号，用图示的方法把建立石油 化工工艺装置所需的全部设备、仪表、管道、阀门 及主要管件，按其各自功能，在满足工艺要求和安 全、经济的前提下组合起来，以起到描述工艺装置 的结构和功能的作用。
加氢裂化命题方向
依照流程描述画图 带仪表控制点的流程图改错
延迟焦化命题方向
依照流程描述画图 按照给定流程图叙述出方案
工艺管道仪表流程图(PID) 阀门的设置
精品课件
化工工艺流程图
精品课件
化工工艺流程图
化工工艺流程图是化工工艺图中工艺流 程性质的图样，它是用来表达工艺生产流 程的。
由于它们的要求各不相同，其内容、重点 和深度也不一致，有若干种类。 总工艺流程图 工艺原则流程图（方案流程图） 工艺管道仪表流程图(PID)
精品课件
精品课件
某石油化工厂总流程图
精品课件
某石油化工厂物料平衡图
二、工艺原则流程图
也称物料流程图，是在总工艺流程的基础上， 分别表示各车间内部工艺物料流程。
一般是以装置为单位，以图形与表格综合 的表达形式，反映工艺设计计算中的物料衡 算与热量衡算等的图样。它是全厂总工艺流 程图或物料平衡图的基础上，对某一具体装 置生产过程的进一步展示。它既可用作提供 审查的资料，又可作为进一步设计的依据， 还可供生产操作时参考。
精品课件
一、总工艺流程图
也称物料平衡图，它是在设计或开发方 案时，为总说明部分进行可行性论证时提 供的图样，用于表示全厂各生产装置之间 主要的流程路线及物料衡算的结果。
图中各车间（工段）用细实线画成长方框 来表示，流程线中的主要物料用粗实线表 示，流程方向用箭头画在流程线上，图上 还需注明车间名称、原料及半成品的名称、 平衡数据和来源去向等。
精品课件
精品课件
管道及仪表流程图上的物料代号
物料 代号
物料名称
物料 代号
物料名称
物料 代号
A 空气
GO 填料油
PG
AM 氨
H氢
PL
BD 排污
HM 载热体
PW
BF 锅炉给水
HS 高压蒸汽
R
BR 盐水
HW 循环水冷却水回水 RO
CS 化学污水
IA 仪表空气
RW
CW 循环冷却水上水 LO 润滑油
SC
DM 脱盐水
精品课件
3.用规定的图形符号和文字代号表示全部检测、 指示、控制功能仪表，包括一次性仪表和传 感器，并进行编号和标注。
4.用规定的图形符号和文字代号表示全部工艺 分析取样点，并进行编号和标注。
5.安全生产、试车、开停车和事故处理在图上 需要说明的事项，包括工艺系统对自控、管 道等有关专业的设计要求和关键设计尺寸。
用规定的类别图形符号和文字代号表示装置工艺过 程的全部设备、机械和驱动机。
根据流程自左至右用细实线表示出设备的简略外 形和内部特征（例如塔的填充物和塔板、容器的搅 拌器和加热管等），设备的外形应按一定的比例绘 制。
对于表中未列出的设备和机器图例，可按实际外形 简化绘制，但在同一流程图中，同类设备的外形应 一致。
设备类别
表7-2 工艺流程图上的设备、机器图例
代号
图例
塔
T
反应器 R
精品课件
设备类别
代号
图例
容器 （槽、罐）
V
泵
P
精品课件
2.管道流程线的表示方法
用规定的图形符号和文字代号，详细表示所需的全部管道、 阀门、主要管件（包括临时管道、阀门和管件）、公用工程 站和隔热等。
流程图中的管道流程线均用粗实线表示。 对于辅助管道、公用系统管道只绘出与设备（或主流程 管道）连接的一小段；对于带仪表控制点的管道流程图，应 画出所有管道，即各种物料的流程线，并在管道线上标注物 料代号及辅助管道或公用系统管道所在流程图的图号；对于 各流程图间相衔接的管道，应在始（或末）端注明其连续图 的图号及所来（或去）的设备位号或管道号。 管道流程上除应绘制流向பைடு நூலகம்头及用文字标明来源或去向 外，还应对每条管道进行标注。施工流程图上的管道应标注 三个部分，即管道号、管径和管道等级（见有关标准）。
精品课件
通过工艺管道及仪表流程图可以了解： （1）设备的数量、名称和位号。 （2）主要物料的工艺流程。 （3）其他物料的工艺流程。 （4）通过对阀门及控制点分析，了解生产过
程的控制情况。
精品课件
设备的画法与标注
管道流程线的表示
PID图需掌握的知识点
阀门等管件的表示方法
仪表控制的画法
精品课件
1.设备的画法与标注
平 衡 线 接 分 馏 塔 C-102蒸 发 段
VI3D3101
原料油进装置 VI1D3101
D-3101 原料油缓冲罐
减渣南蒸馏来 VI1D3101
FIQ LC 3101 3101
TI 3101A
因此，它不仅是设计、施工的依据，而且也是企 业管理、试运行、操作、维修和开停车等各方面所 需同的完整技术资料的一部分。
精品课件
工艺管道仪表流程图(PID)的基本内容 1.用规定的类别图形符号和文字代号表示装置
工艺过程的全部设备、机械和驱动机，包括 需就位的备用设备和生产用的移动式设备， 并进行编号和标注。 2.用规定的图形符号和文字代号，详细表示所 需的全部管道、阀门、主要管件（包括临时 管道、阀门和管件）、公用工程站和隔热等， 并进行编号和标注。
LS 低压蒸汽
SL
DR 排液、排水
MS 中压蒸汽
SO
DW 饮用水
NG 天然气
SW
F 火炬排放气
N氮
TS
FG 燃料气
O氧
VE
FO 燃料油
PA 工艺空气
VT
FS 熔盐
精品课件
物料名称
工艺气体 工艺液体 工艺水 冷冻剂 原料油 原水 蒸汽冷凝水 泥浆 密封油 软水 伴热蒸汽 真空排放气 放空气
原料换热部分
精品课件
工艺原精品则课流件 程图
工艺原则流程图通常采用按工艺流程顺序， 自左至右展开图的形式表示，设备以示意 的图形或符号表示（表7-2），并用细实线 画出，流程图中的主要物料流程的流程线 用粗实线表示，流程方向用箭头画在流程 线上。
当物料经过设备产生变化时，可在流程的 起始部分和物料产生组分变化的设备之后， 在流程线上用指引线引出并列表标注（指 引线及表格线皆用细实线绘制）。标注出 物料变化前后各组分的名称、流量、质量 分数或摩尔分数和每项的总和数等（标注 项目可按需要酌量增减）。
精品课件
某丙烯酸甲酯装精置品局课件部工艺原则流程图
三、工艺管道仪表流程图(PID)
也称带控制点的工艺流程图。是借助统一规定 的图形符号和文字代号，用图示的方法把建立石油 化工工艺装置所需的全部设备、仪表、管道、阀门 及主要管件，按其各自功能，在满足工艺要求和安 全、经济的前提下组合起来，以起到描述工艺装置 的结构和功能的作用。
加氢裂化命题方向
依照流程描述画图 带仪表控制点的流程图改错
延迟焦化命题方向
依照流程描述画图 按照给定流程图叙述出方案
工艺管道仪表流程图(PID) 阀门的设置
精品课件
化工工艺流程图
精品课件
化工工艺流程图
化工工艺流程图是化工工艺图中工艺流 程性质的图样，它是用来表达工艺生产流 程的。
由于它们的要求各不相同，其内容、重点 和深度也不一致，有若干种类。 总工艺流程图 工艺原则流程图（方案流程图） 工艺管道仪表流程图(PID)
精品课件
精品课件
某石油化工厂总流程图
精品课件
某石油化工厂物料平衡图
二、工艺原则流程图
也称物料流程图，是在总工艺流程的基础上， 分别表示各车间内部工艺物料流程。
一般是以装置为单位，以图形与表格综合 的表达形式，反映工艺设计计算中的物料衡 算与热量衡算等的图样。它是全厂总工艺流 程图或物料平衡图的基础上，对某一具体装 置生产过程的进一步展示。它既可用作提供 审查的资料，又可作为进一步设计的依据， 还可供生产操作时参考。
精品课件
一、总工艺流程图
也称物料平衡图，它是在设计或开发方 案时，为总说明部分进行可行性论证时提 供的图样，用于表示全厂各生产装置之间 主要的流程路线及物料衡算的结果。
图中各车间（工段）用细实线画成长方框 来表示，流程线中的主要物料用粗实线表 示，流程方向用箭头画在流程线上，图上 还需注明车间名称、原料及半成品的名称、 平衡数据和来源去向等。
精品课件
精品课件
管道及仪表流程图上的物料代号
物料 代号
物料名称
物料 代号
物料名称
物料 代号
A 空气
GO 填料油
PG
AM 氨
H氢
PL
BD 排污
HM 载热体
PW
BF 锅炉给水
HS 高压蒸汽
R
BR 盐水
HW 循环水冷却水回水 RO
CS 化学污水
IA 仪表空气
RW
CW 循环冷却水上水 LO 润滑油
SC
DM 脱盐水
精品课件
3.用规定的图形符号和文字代号表示全部检测、 指示、控制功能仪表，包括一次性仪表和传 感器，并进行编号和标注。
4.用规定的图形符号和文字代号表示全部工艺 分析取样点，并进行编号和标注。
5.安全生产、试车、开停车和事故处理在图上 需要说明的事项，包括工艺系统对自控、管 道等有关专业的设计要求和关键设计尺寸。
用规定的类别图形符号和文字代号表示装置工艺过 程的全部设备、机械和驱动机。
根据流程自左至右用细实线表示出设备的简略外 形和内部特征（例如塔的填充物和塔板、容器的搅 拌器和加热管等），设备的外形应按一定的比例绘 制。
对于表中未列出的设备和机器图例，可按实际外形 简化绘制，但在同一流程图中，同类设备的外形应 一致。
