热电偶的温度校准方法探索随着现代工业的发展,温度的准确测量变得越来越重要。
热电偶作为一种常用的温度传感器,广泛应用于许多领域。
然而,由于热电偶的性质以及使用环境的影响,其温度测量值可能存在一定的偏差。
为了确保准确的温度测量,热电偶的温度校准就变得至关重要。
一、校准方法的选择热电偶的温度校准方法有许多种,如干点校准、液点校准和的开放水浴校准等。
根据不同需求和精度要求,选择适当的校准方法至关重要。
1. 干点校准干点校准是一种常见的校准方法,使用纯净干燥的高温环境来校准热电偶。
常见的干点校准方法包括电炉法、电阻体法和光源法。
这种方法适用于较低温度范围,通常可达500℃以下。
干点校准精度较高,但需要专门的设备和环境。
2. 液点校准液点校准是通过将热电偶浸入已知温度的液体中进行校准。
常见的液点校准液体包括铱、钯和钽等金属的冰点或沸点。
液点校准方法适用于较高温度范围,通常可达到1000℃以上。
由于液体点和热电偶接触后容易发生化学反应,导致测量误差,因此在液点校准时需特别注意材料的选择和实施条件。
3. 开放水浴校准开放水浴校准是将热电偶浸入水浴中进行校准。
这种方法相对简单,适用于温度范围在冰点到100℃之间的热电偶。
由于水的容易蒸发和浸润性,开放水浴校准的稳定性较差,需要定期校准。
二、校准步骤无论是哪种校准方法,都需要进行相应的步骤来保证校准的准确性和可重复性。
1. 准备工作首先,需要准备好校准设备和环境。
校准设备包括电炉、温度控制仪器和标准温度传感器。
校准环境应尽量避免干扰因素,保证稳定和准确的温度控制。
2. 温度均衡在进行校准之前,要确保热电偶和校准设备处于热平衡状态。
此步骤的目的是消除由于温度梯度引起的误差。
3. 监测和记录在校准过程中,需要实时监测热电偶和标准温度传感器的输出,并记录下两者之间的温度差异。
这些数据将在后续的分析和处理中起到关键的作用。
4. 数据分析根据监测和记录的数据,可以对校准结果进行分析。
热电偶冷端温度校正方法
嘿,咱今儿就来说说热电偶冷端温度校正方法这档子事儿。
你想想啊,热电偶就像个小机灵鬼,它能帮咱测量温度呢。
可这冷
端温度要是不准确,那可就麻烦啦!就好比你要去一个地方,方向偏
了一点点,那最后可能就差之千里喽。
那怎么校正这冷端温度呢?首先啊,可以用补偿导线法。
这就好比
给热电偶找了个好伙伴,能把冷端的温度影响给弥补一下。
这补偿导
线就像是个小魔法师,能让热电偶的测量更准确呢。
还有冰浴法,你可以想象一下,把热电偶的冷端放在冰水里,就像
给它洗了个清凉的澡,让它冷静冷静,这样温度就能校正得比较准啦。
另外呢,还有计算修正法。
这可就有点像做数学题啦,通过一些计
算来调整冷端温度带来的误差。
就好像你算错了一道题,然后发现错
误赶紧改正过来。
恒温箱法也不错呀,把冷端放在恒温箱里,就像给它找了个安稳的家,温度稳定了,校正起来也容易多啦。
哎呀,这些方法可都很重要呢!要是不校正冷端温度,那得出的结
果不就不靠谱啦?那咱之前的努力不都白费了嘛!所以啊,咱可得重
视起来。
你说,这热电偶要是没了这些校正方法,那得多不靠谱呀!就像一
个人走路没了方向感,那还不得晕头转向呀。
咱可不能让它晕头转向,得让它好好发挥作用,给咱准确地测量温度。
总之呢,这些热电偶冷端温度校正方法就像是给热电偶保驾护航的
小卫士,有了它们,热电偶才能更好地工作呀!咱可得好好掌握这些
方法,让它们为咱服务,让咱的测量工作更加准确可靠!你说是不是
这个理儿呀?。
热电偶温度变送器校验方法变送器如何操作热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。
经调零后的信号输入到运算放大器进行信号热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。
经调零后的信号输入到运算放大器进行信号放大,放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D 转换器处理后到表头显示。
变送器的线性化电路有两种,均接受反馈方式。
对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线接近法进行校正。
一体化数字显示温度变送器有两种显示方式。
LCD显示的温度变送器用两线制方式输出,LED显示的温度变送器三线制方式输出。
热电偶温度变送器校验方法:用于爆炸不安全场所时,请注意防爆标志与防护等级;·机电一体化温度变送器安装的环境必需是在—20—+70℃内,当四周环境温度太高时,SBWZ/R信号转换器和显示模块可以与热电偶分别安装。
我司配有分别安装变送器的专用防爆盒。
·加电前,请认真检查电源的正负极性,不能接错,否则可能造成不可知的后果。
·SBW信号转换器模块用环氧树脂灌封固化,以加强其防震性能,并防湿、防腐、防潮。
·温度变送器使用六个月后需进行校验。
热电偶温度变送器校验前准备:·设备要求:数字电压表一台;·按系统连接方法接线;·依据变送器铭牌上标明的传感器和量程范围,输入相应的阻值,使输出分别为1V和5V(可分别调整零点电位器和满度电位器);·按量程十等分点输入各电势值,检查各温度输出是否符合精度范围;·按说明书技术指标进行测试,应符合技术要求。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
第1篇一、前言热电偶作为一种广泛应用于工业、科研、医疗等领域的温度测量元件,其测量精度直接影响到温度测量的可靠性。
为了保证热电偶的测量精度,定期对其进行校验是必不可少的。
本报告针对热电偶校验过程进行总结,旨在为今后的热电偶校验工作提供参考。
二、热电偶校验原理热电偶校验是基于热电偶的塞贝克效应原理。
当两种不同金属或合金导体组成闭合回路时,在两端存在温度梯度的情况下,回路中会产生热电动势(热电势)。
热电动势的大小与热电偶材料、两端温度差有关,与热电极的长度、直径无关。
通过测量热电动势,可以计算出被测温度。
三、热电偶校验步骤1. 准备工作(1)准备校验设备:热电偶校验仪、标准温度计、热电偶保护套管、引线、连接器等。
(2)检查校验设备:确保校验仪、标准温度计等设备正常运行,符合校验要求。
2. 校验前的准备工作(1)检查热电偶外观:确保热电偶无损坏、变形、氧化等现象。
(2)检查引线:确保引线无损坏、断裂、腐蚀等现象。
(3)连接校验设备:将热电偶、标准温度计、校验仪等设备连接好。
3. 校验过程(1)零点校验:将热电偶的测量端置于冰点水中,待温度稳定后,记录校验仪显示的热电动势。
若电动势为零或接近零,则说明热电偶的零点校验合格。
(2)温度校验:将标准温度计和热电偶的测量端分别置于相同温度下,记录校验仪显示的热电动势。
将热电动势与标准温度计的测量结果进行比较,若两者接近,则说明热电偶的温度校验合格。
(3)线性校验:选取不同温度下的若干点,将热电偶置于这些温度下,记录校验仪显示的热电动势。
然后使用回归分析等方法对这些数据进行处理,得到热电偶的输出与温度之间的关系。
若得到的关系接近线性,则说明热电偶的线性校验合格。
(4)环境影响校验:将热电偶置于不同环境条件下,如高温、低温、湿度、振动等,观察热电偶的输出变化,确保其在各种环境下均能正常工作。
4. 校验结果分析根据校验数据,分析热电偶的测量精度、线性度、稳定性等指标。
热电偶实验报告总结热电偶是根据热断言原理所设计的传感器,它的特性在于可以将温度变化转化为电信号,用于测定特定温度范围内的温度变化。
它的结构简单,可以在不同的环境和工程现场进行测量。
热电偶实验是用来测量物质在热能交换过程中的温度变化。
它通过热电偶来测量和捕捉物质温度变化,而不会影响物质变化。
热电偶实验通常包括四步:设计并建立实验台,进行实验测量,分析测量结果以及对实验进行总结。
首先,建立实验台要求环境的温度稳定,设备的稳定性良好,信号脉冲易于读取和处理。
其次,实验测量需要根据热电偶的测量值进行不断的调整,保证测量的准确性。
经过一系列调整之后,用热电偶测量物质在多少时间内的温度变化,比如在短时间内的温度变化,或者在长时间内的温度变化,都可以获得比较精确的测量结果。
第三步是分析测量结果,同时结合实验中实际观察到的现象,对记录的数据进行的分析判断,从中推断出特定环境下的温度变化规律。
最后,对实验进行总结,以及形成实验总结报告,可以总结出实验过程中出现的问题,以及可能需要改进的地方,以及未来可能需要进行更多实验的建议,从而更好地掌握热电偶实验。
热电偶实验能够更加准确地测量物质在特定温度范围内的温度变化,并且也比较实用,能够在不同的环境和工程现场进行精确测量。
此外,从实验的结果中可以得出不同温度变化的规律,可以作为物质热能交换过程的参考依据。
热电偶实验既可以更快捷地进行,也可以更准确地测量,对于工程科研和实际应用都有很大的帮助。
通过以上的实践和总结,热电偶实验已经证明其功能和性能的有效性,能够有效地解决物质热能交换过程中的温度变化等问题,已经被广泛应用在工程科学研究中。
此外,热电偶实验也可以作为热管理和散热研究的基础工具,可以为工程相关研究提供有效的帮助和指导。
热电偶测温实验总结
1 热电偶测温
热电偶是由金属导元和热敏元件组成的一种测温仪器,是一种无接触测量方法,主要用于对工作物体或测量介质表面温度的测试和测量。
在热电偶测温实验中,可以测量出被测温度,也可以计算出测温点处的信号数值。
2 实验目的
热电偶测温实验的目的在于通过测量热电偶中的输出电压,来测量温度变化,以确定热电偶的精度和性能,为实际应用做准备。
3 实验环境准备
实验前的准备工作比较简单,只需要一个使用新的热电偶的测温系统,一台数字多功能校准器,诸如热源、冷源等功能仪器,以及一些检测工具,如热电偶电阻表、电子表等。
4 实验步骤
(1) 温度补偿IC连接,先将热电偶的负载与温度补偿IC的连接线进行连接,并将补偿IC与校准器的地接短接;
(2) 安装温度补偿IC,然后将其安装到信号放大系统中;
(3) 温度模拟实验,先用冷源环境进行低温模拟实验,校准器给定电压V1,冷源仪器进行冷却,冷源温度在一定范围内调节,对热电偶电压V2测量;
(4) 高温模拟实验,用热源进行模拟实验,调节热源温度,测量热电偶输出V2,记录实测值与标准值数据;
(5) 温度补偿IC校准,用校准器给定电压V1,根据实测值与标准值之差,计算出来的电压值对温度补偿IC做校准,使温度补偿IC的灵敏度更接近标准值。
5 实验结果
根据实验步骤,最后结果显示,热电偶测温实验的精度达到标准要求,温度补偿的灵敏度接近标准值。
实验分析结果表明,热电偶工作稳定,可靠性好,具有良好的环境适应性和可操作性,是测温仪器中优越的选择。
总之,通过热电偶测温实验,可以较好地测量温度,检测热电偶校准的精度,为实际应用做准备,取得满意的测量结果。
热电偶测温不准解决方案总结热电偶作为工业测温中最广泛使用的温度传感器之一,在水泥厂和钢铁厂使用的很多,主要用在链篦机和回转窑上等设备上。
这次在现场就用到了三种型号的热电阻,分别是K,N和S型的。
经过一段时间的使用,发现并不是很理想。
经检测,链篦机的一些风箱现场实际温度比中控显示低50℃左右,由此可见热电偶出现测温不准问题还是很常见的。
造成热电偶失准的常见原因:热电偶的补偿导线接反。
这主要是安装时出现的问题,负责接线的人员一时的粗心造成,属人为因数。
当出现热电偶的补偿导线接反情况时,中控画面的显示通常比实际值偏大或偏小。
补偿电阻故障。
此类故障表现为热电偶接上后温度显示值缓慢上升或下降。
热电偶的补偿导线绝缘层被磨破,造成信号回路接地。
这主要是因为补偿导线较硬,而且在接线盒内又未被安放平整,处理故障时多次旋拧接线盒盖碰到补偿导线而将其磨破。
此类故障反映在中控画面上其温度示值一般偏小。
接线盒内接线端子接触不良。
因补偿导线和热电偶的导线都比较硬,所以现场检修时紧固接线比较困难,有时候开始把导线拧紧了但过段时间随着导线的变形又松了。
此类故障反映在操作员控制站上的温度示值为无显示或显示值超量程。
热电偶的头部严重磨损。
由于链篦机和回转窑内的粉尘和烟气对热电偶的头部包括护套管冲刷后严重磨损,将护套管改由耐磨钢材料制成后,才消除了此类故障隐患。
信号屏蔽系统DCS柜内接地不良。
由于热电偶出来的信号时mv级信号,因此很容易在传到中控时受到干扰,此类故障极容易造成电荷在信号线上积累,引起信号漂移或晃动。
这次这边的问题主要出现在补偿导线上。
下面对热电偶补偿导线作一个详细的解释:要了解热电偶的温度补偿问题,就要从热电偶的原理作手,对于已选定的热电偶,当参比端温度恒定时,则总的热电动势就成测量端温度的单值函数。
即一定的热电势对应着一定的温度,而热电偶的分度表中,参比端温度均为0度。
但在应用现场,参比端温度千差万别,不可能都恒定在0度,这就会产生测量误差,这就是热电偶要进行温度补偿的原因。
实验一DBW电动温度变送器的调校一、实验目的1、了解电动温度变送器的结构2、掌握热电偶的使用3、掌握电动温度变送器与检测元件(热电偶)的配套使用4、学会DBW温度变送器在不同的输入信号下与不同零点迁移、量程范围时的调校方法。
二、实验仪器及设备1.DBW电动温度变送器1台2.mV 信号发生器1台3.直流毫安表(0.5级)1台4.24V直流电源1台5.万用电表1台三、复习材料热电偶、电动温度变送器有关章节四、实验内容及步骤1.DBW温度变送器的输入信号可以是直流毫安信号、热电偶信号和热电阻信号,零点迁移范围亦有大、中、小之分。
根据需要在同一台温度变送器的接线端子上适当改变接线方式,即可达到与不同检测元件配套,实现温度测量、温差测量。
2.主要技术参数输入信号:热电偶及毫伏输入2~50mV热电阻及电阻输入10~100Ω输出信号:4~20mA D.C.1~5V D.C.3.基本接线配用热电偶测量温度时:(1)(2)端子上接热电偶(实验中用毫伏发生器代替)(3)(4)端子上的冷端补偿电阻R cm应根据配用的热电偶分度号选取(S:3Ω;K:20.16Ω;E:30.68Ω)。
直接作mV测量时,(3)(4)端子上的电阻R Mn=30Ω。
(4)(5)端子之间有短接线。
根据零点迁移量大小决定(5)(6)(7)端子的接法[(6)(7)短路为小范围迁移,(4)(5)短接,(6)(7)不接为中范围迁移,(4)接(6)为大范围迁移]。
(9)(10)端子上接入毫安电流表,观察输出电流。
(12)(13)端子上接入24V直流电源配用热电阻测量温度时:(1)(2)端子短路,(3)(4)(5)端子之间三线接入热电阻(大量程);(3)(4)(6)端子之间三线制接入热电阻(小量程)(9)(10)端子上接入毫安电流表,观察输出电流。
4.量程调校与基本误差校验(1)调满度:利用毫伏信号发生器代替热电偶作为标准信号,输给DBW 温度变送器一个对应于测温上限所对应的电势差,即U=U 1+100%∆U -E (θ0,0),(式中U 1为零点迁移量,无迁移时则U 1=0,∆U 为测量范围,即上、下限所对应的电势差,即800℃时的电势,E (θ0,0)为冷端温度对0℃的电势值)。
一、实训目的热电偶是一种常用的温度测量传感器,通过将两种不同金属焊接在一起,形成闭合回路,当两端温度不同时,回路中会产生电动势(热电势),该电动势的大小与温度差成正比。
本次实训旨在让学生掌握热电偶的工作原理、性能特点、使用方法以及在实际应用中的调试和维护技巧。
二、实训环境实训地点:实验室实训设备:热电偶、温度控制器、示波器、万用表、实验台等三、实训原理1. 热电偶工作原理:热电偶由两种不同金属构成,焊接在一起形成闭合回路。
当热电偶的一端受到高温作用时,回路中会产生热电势,该热电势的大小与温度差成正比。
根据热电势与温度的关系,可以通过测量热电势来确定温度。
2. 热电偶测温原理:将热电偶的一端固定在待测物体上,另一端与参考端连接,通过测量热电势,即可得到待测物体的温度。
四、实训过程1. 热电偶认识:了解热电偶的结构、种类、性能特点等。
2. 热电偶测温原理实验:通过实验验证热电势与温度差的关系,掌握热电偶测温原理。
3. 热电偶测量温度实验:使用热电偶测量实验室温度,与温度控制器进行对比,验证热电偶的准确性。
4. 热电偶误差分析实验:分析热电偶测量过程中可能产生的误差,并提出相应的改进措施。
5. 热电偶应用实验:将热电偶应用于实际生产、生活场景,如测量炉温、食品加工温度等。
五、实训结果1. 成功掌握热电偶的工作原理和测温原理。
2. 通过实验验证了热电势与温度差的关系,掌握了热电偶测温方法。
3. 熟悉了热电偶的种类、性能特点和应用领域。
4. 分析了热电偶测量过程中可能产生的误差,并提出了相应的改进措施。
5. 成功将热电偶应用于实际生产、生活场景,提高了实际操作能力。
六、实训总结1. 通过本次实训,对热电偶有了更深入的了解,掌握了热电偶的工作原理、性能特点、使用方法以及在实际应用中的调试和维护技巧。
2. 实训过程中,培养了团队合作精神,提高了实际操作能力。
3. 在实验过程中,发现了热电偶测量过程中可能存在的误差,为今后在实际应用中提高测量精度提供了参考。
热电偶校正实验报告热电偶(又称恒温热电偶)是一种重要而又常用的温度测量工具,它可以将温度变化量变换成电流。
它的精度与校正是它使用的关键。
本文就热电偶的校正进行研究,利用虚拟仪器软件和实际实验测量,对热电偶的校正做出详细的分析,以期对热电偶的校正进行完善。
一、热电偶的工作原理热电偶的工作原理是可以将温度变化量变换成电流。
它由两种材料组成,通常是金属和绝缘体,以使用金属和绝缘体之间的温度差,从而输出电流。
当热电偶内部的另一端变暖时,其内部的热电势会发生变化,这种变化会导致另一对导体间的电流发生变化。
另一个原因是随着温度的升高,绝缘体的电阻会降低,进而影响电流的大小。
二、热电偶校正的实验1.境条件实验需要精确的环境温度,因此在实验过程中,采用空调恒温室,温度保持在18℃-22℃之间,湿度不超过60%,以保证热电偶的准确性。
2.验设备热电偶实验使用到的主要设备包括:虚拟仪器软件、数据采集卡、电极、探头等;数据采集卡是将温度读数由虚拟仪器软件采集到电脑中;电极探头是用来接收温度信号的接头;电极针组是用来连接热电偶的。
3.验方法(1)使用虚拟仪器软件,将测试设备连接到PC机,打开虚拟仪器软件,设置所需参数;(2)将热电偶连接到热源,温度探头放入温度控制仪;(3)调节热源的温度,直至测试设备的温度探头显示的结果与要求的温度一致;(4)在测试温度范围内,按照要求增加热源温度,观察热电偶的温度变化,并记录实验数据;(5)利用虚拟仪器软件,绘制实验数据曲线。
三、实验结果与分析1.验结果根据实验结果,经过多次测量和曲线绘制,得到了如下曲线:2.验分析从图中可以看出,在25℃时热电偶的输出电流为4.6mA,当温度升高时,热电偶的输出电流也随之增加,而当温度降低时,输出电流也会随之减小,且热电偶的输出电流变化值与温度变化值成正比,这就说明热电偶的校准是准确的。
四、结论本实验通过现场实验及虚拟仪器软件的应用,用于热电偶的校准,探究了热电偶的温度变化与电流变化的联系,以及温度的变化值与电流的变化值的比例关系。

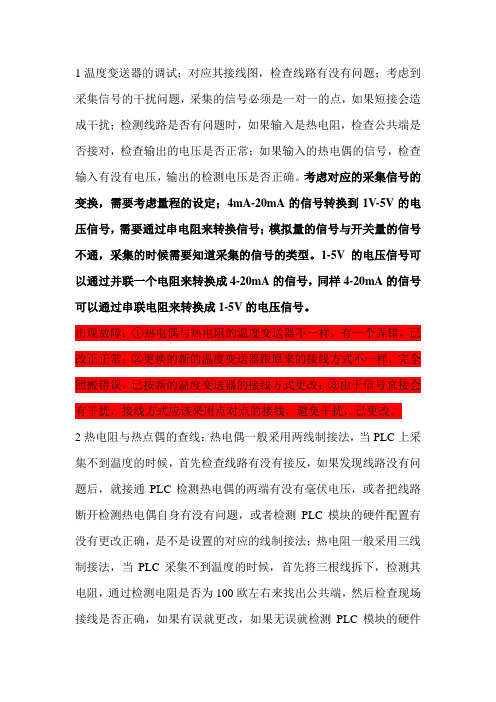

1温度变送器的调试:对应其接线图,检查线路有没有问题;考虑到采集信号的干扰问题,采集的信号必须是一对一的点,如果短接会造成干扰;检测线路是否有问题时,如果输入是热电阻,检查公共端是否接对,检查输出的电压是否正常;如果输入的热电偶的信号,检查输入有没有电压,输出的检测电压是否正确。
考虑对应的采集信号的变换,需要考虑量程的设定;4mA-20mA的信号转换到1V-5V的电压信号,需要通过串电阻来转换信号;模拟量的信号与开关量的信号不通,采集的时候需要知道采集的信号的类型。
1-5V的电压信号可以通过并联一个电阻来转换成4-20mA的信号,同样4-20mA的信号可以通过串联电阻来转换成1-5V的电压信号。
出现故障:①热电偶与热电阻的温度变送器不一样,有一个弄错,已改正正常;②更换的新的温度变送器跟原来的接线方式不一样,完全照搬错误,已按新的温度变送器的接线方式更改;③由于信号直接会有干扰,接线方式应该采用点对点的接线,避免干扰,已更改。
2热电阻与热点偶的查线:热电偶一般采用两线制接法,当PLC上采集不到温度的时候,首先检查线路有没有接反,如果发现线路没有问题后,就接通PLC检测热电偶的两端有没有毫伏电压,或者把线路断开检测热电偶自身有没有问题,或者检测PLC模块的硬件配置有没有更改正确,是不是设置的对应的线制接法;热电阻一般采用三线制接法,当PLC采集不到温度的时候,首先将三根线拆下,检测其电阻,通过检测电阻是否为100欧左右来找出公共端,然后检查现场接线是否正确,如果有误就更改,如果无误就检测PLC模块的硬件
配置有没有更改正确,通过这样来查热电阻。
热电偶测温实验心得
热电偶是一种很常见的测温仪器,它可以测量物体的热量。
近日,我们就做了关于热电偶测温的一次实验,我们就来聊聊这次实验的心得吧。
实验具体过程是,我们先用热电偶将室内温度进行了测量,结果是室内温度为21℃。
然后我们将室外和室内进行了比较,发现室外温度比室内温度高出8℃,情况非常明显。
接下来,我们用热电偶对室外的温度进行了测量,结果是室外温度为29℃。
最后,我们进行了以上测量结果的分析,发现室外与室内的温度变化很明显,室外温度高于室内温度。
这次实验,让我们学到了很多,其中最重要的一点是,热电偶能够准确地测量物体的温度变化。
在室内外的温度测量中,它能够准确地提示出室内外温度之间的变化,让我们知道室内温度与室外温度之间的差距。
此外,这次实验也让我们了解到,热电偶的精准度对实验的结果也是至关重要的。
如果热电偶的精准度不够,那么我们得出的结果可能会不准确。
在未来,我们将继续利用热电偶进行室外外温度测量,以保证温度测量的准确性。
此外,我们还会不断学习一些新的测量方法,以更好地利用热电偶,提高测量的精准度和准确性。
综上所述,经过这次的热电偶测温实验,我们学习了好多知识,也受益匪浅。
热电偶的准确性和精准度,是测量物体温度的重要因素,我们也将不断努力,提高实验的准确度。
热电偶实验报告心得
本次实验使用热电偶,是想要探究在热电偶安装后,两个温度测量点之间的温度变化关系。
在实验前,为了更好地预期实验结果,我们首先做了热传导理论分析,计算出了热电偶安装后,两个温度测量点之间的温度变化应该是怎样的。
接下来,按照实验流程准备好实验的仪器,仪器检查及连接热电偶,确保数据的准确。
在实验中,实验仪器收集的数据,显示两个温度测量点之间,温度开始上升,到达一个峰值,然后又开始回落。
从计算机收集的数据,发现两个温度测量点之间,温度的变化,和我们之前理论分析的结果一致。
从实验数据分析得出,热电偶安装后,有一定的热阻,影响了两点之间的温度变化。
通过本次实验,我明白了:在温度热传导的过程中,任何一种介质都会对热传导造成抗热阻,影响传热效率。
当热电偶安装时,会在两点之间增加一层介质,增加抗热阻,使得热传导效率降低,从而影响温度变化,而且两点之间的温度变化,也和热电偶的抗热阻直接有关。
除此之外,我也学会了如何更好地使用实验仪器安装热电偶,以确保数据准确,所得出的结果更加可靠。
总之,本次实验让我更加深入地理解了温度热传导的原理及其与热电偶的关系,同时也学会了如何正确地使用仪器,以保证实验数据的准确性。
- 1 -。
热电偶测温及校验实验报告
热电偶测温及校验实验是一项重要的工作,它涉及对热电偶安装、设计、调试、维护等各个方面。
本实验报告旨在介绍热电偶测温及校
验实验的细节。
实验开始前,需要准备参与实验的各类器材,包括热电偶,电流计,温度计,火焰温度计,溶解器等等。
热电偶的安装是实验的重要
部分,需要采用的方法要精确,以保证测量的数据准确可靠。
实验具体过程包括:一、使用特定的电源进行校验;二、检查热
电偶的温度系数,以确定其偏差值;三、校准它的温度系数,并编写
与它有关的实验报告;最后,用实验得出的数据建立热电偶的温度表。
实验中采用的数据有:电源电压、功率系数、温度系数、电流和
电压等等,以计算出热电偶各种参数的准确性和精度,从而判断热电
偶的性能。
经过实验测量,热电偶测温及校验的实验确实起到了重要作用,
它能够为解决热电偶的使用问题提供有力的技术支持,以便提高热电
偶应用的效率和可靠性。
总之,热电偶测温及校验实验是一项重要的测量实验,可以为我
们提供可靠的测量数据,从而更好地掌握热电偶应用的效率和安全性。
热电偶测温实验心得
生活中,温度随处可见,温度是控制食物腐烂、决定生物活动、管理工作节奏、了解天气状况等重要指标,精确的温度测量工作是为生活的更加高效、保障安全、提高生产效率打下基础。
本次实验使用热电偶测温,对实验过程进行深刻的体会和总结。
热电偶又叫热电阻,是一种采用热效应测量温度的传感器。
它由热电材料和配套电路组成,通常可以检测-200℃~800℃以上温度。
可以实现温度测量、温度控制和温度补偿等要求。
实验中,热电偶采用了K型热电偶测量,温度范围为-50℃~400℃,测量精度高,保证实
验数据可靠。
实验过程中,首先整理实验设备,分别是实验热源、K型热电偶、数字电源和电源组件。
把K型热电偶的探头和温度探头连接在一起,并且连接上数字电源,建立热电偶测温系统。
之后,针对不同热源,采集不同温度的实验数据,探头分别放置玻璃、汽水、热水及水冰箱中,进行实验测量,并且记录实验数据。
实验中将热量放置不同位置,可以发现温度在不同位置有所不同,从而可以观察温度梯度变化规律,同时也可以了解热电偶的温度测量情况。
实验结果表明,温度的测量结果符合要求:热源温度按要求变化;热电偶测量温度精度较高;数据处理实现了数据深入分析及准确性检验等。
经过实验,我深入理解了热源温度变化以及热电偶测温技术的原理,对热电偶测温掌握得更加熟练。
总之,本次实验,我们深刻理解到热电偶作为一种热效应测量温
度的传感器,其在温度测量、温度控制、温度补偿等方面的应用前景极为广阔。
如果能够熟练的运用,热电偶将更好的发挥其优势,保证实验的准确性、精确性及可靠性,让技术更加成熟。
对热电偶温度偏差及跳变问题的解决方案(一)热电偶检准、标定为了避免在检查过程中引入偏差,应严格遵守检查过程中的检查规则。
检查员必须通过评估合格,并具有项目相关计量部门颁发的证书。
为了确保价值传输的准确性,必须将使用的标准设备发送给合法的计量检查员或经认可的计量机构,以便及时进行验证。
计量验证系统按计划进行维护。
由于频繁使用,每个通道开关的触点很容易弄脏,导致长期使用后接触不良并影响测量数据。
因此,使用一段时间后,可以用无水酒精清洁每个通道开关的触点。
(二)测温点的正确选择热电偶安置时应尽量接近要测的温度点。
测量流体温度时,热电偶测量端应尽量处于液体中间,并使其与被测流体方向相对。
为避免产生热量沿热电偶转走或防止环境保护管影响被测温度,热电偶应浸入所测流体技术当中,深度发展最少为直径的10倍。
在测量固体温度时,热电偶应与该物体紧密地接触。
为了使偏差值减至最小,应保证周围的温度场稳定。
热电偶应尽量安装在没有震动或震动很小的地方,尽量不要安装在拐弯处。
(三)选择合适的保护管材料和绝缘材料温度测量除了需要快速测量外,还需要使用裸露的热电偶以提高响应速度,在正常使用期间需要增加保护管。
保护管材料的选择对热电偶的稳定性有很大影响,因此有必要根据实际使用条件选择合适的保护管。
绝缘层材料的选择也是一个更重要的因素,因为它也是引起温度跳变的关键因素之一。
绝缘材料的选择需要耐高温,耐腐蚀,薄壁和耐磨性。
(四)补偿方法的正确选择为了减小或消弭因热电偶冷端温度变化而发生的测量偏差,这时候就必须采取冷端补偿措施,补偿方法有: 热电势修正法、补偿导线法、参考端温度补偿法、冷端温度补偿器。
热电偶与冷端温度补偿器连接时注意极性千万不能接错; 补偿器必需定期检查和检定。
在实际使用补偿导线时,要特别注意以下几个方面:(1)补偿导线选择相对应型号的热电偶,不能混用。
若是用普通导线来取代补偿导线,就起不到补偿作用,反而会下降测温的准确性。
在水泥生产中,预热器里生料的煅烧质量可通过温度和压力等直接反映,因此准确的温度对于预热器的监控起着重要的作用。
但在实际工作中,由于各种因素的影响,会使温度失真,给预热器工艺的监控带来影响。
因此,对温度进行监控和实时校验是必不可少的环节。
下面我简单介绍两种常用的温度校验方法。
一、校验原因预热器测温采用的测温元件有热电阻和热电偶。
热电阻测温的范围比较小,而预热器的温度最高达1000多摄氏度,因此,采用热电偶测温是最有效的手段。
热电偶分为一体化热电偶和非一体化热电偶。
在我们公司多采用非一体化的热电偶,通过温度变送器将电信号转变成为温度信号传递给中央控制室,供操作员参考。
非一体化热电偶采用两线制,通过温度变送器连接公司的DCS系统,返回中控室。
在测量过程中,有的温度变送器受环境的影响较大,零点和满点会发生不同程度的漂移。
这就需要有效的手段对其进行及时准确的校准。
二、校验方法校准主要是采用特殊的校准仪器,连接温度变送器,在现场进行校验。
在校零点时,通过校准仪器输入0℃和最大值(如1300℃),看温度显示是否与标准给定的度数相一致,通过变送器模块上的调零、调满旋钮调至与给定的数值一致。
对于一体化的热电偶,由于除了中控室显示转换的温度,我们在现场看不到数值,所以采用另外一种校验方法。
主要用到的仪器有直流24V转换稳压电源、万用表、特殊的校准仪器和一支一体化的热电偶。
连接方式如图1所示。
具体校验过程如下:将稳压电源的正电压端接入万用表的红表笔(+极)一端,万用表的黑表笔(-极)一端接入温度变送器的正极电源端,然后从温度变送器的负极电源端接入稳压电源的负极电源端,将万用表旋钮调至MA挡,数值选择20mA,将校准仪器接入连接热电偶偶芯的两根线上,正负接线要正确,然后将稳压电源接到220V的电源上,上电,调节24V电源,使输出的电压为直流24V;然后拨通稳压电源的开关,用校准仪器给定0℃,观察万用表显示数值是否对应为4mA;若不是,调节温度变送器的调零旋钮,使万用表显示4mA;然后用校准器给定与温度变送器上所规定的量程一致的数值,比如1300℃,看万用表显示是不是20mA;然后根据情况,调节温度变送器的调满旋钮,使万用表显示20MA;然后也可以测量几个中间值来验证一下,这样一个温度变送器就校验好了,可以投入使用。
1温度变送器的调试:对应其接线图,检查线路有没有问题;考虑到采集信号的干扰问题,采集的信号必须是一对一的点,如果短接会造成干扰;检测线路是否有问题时,如果输入是热电阻,检查公共端是否接对,检查输出的电压是否正常;如果输入的热电偶的信号,检查输入有没有电压,输出的检测电压是否正确。
考虑对应的采集信号的变换,需要考虑量程的设定;4mA-20mA的信号转换到1V-5V的电压信号,需要通过串电阻来转换信号;模拟量的信号与开关量的信号不通,采集的时候需要知道采集的信号的类型。
1-5V的电压信号可以通过并联一个电阻来转换成4-20mA的信号,同样4-20mA的信号可以通过串联电阻来转换成1-5V的电压信号。
出现故障:①热电偶与热电阻的温度变送器不一样,有一个弄错,已改正正常;②更换的新的温度变送器跟原来的接线方式不一样,完全照搬错误,已按新的温度变送器的接线方式更改;③由于信号直接会有干扰,接线方式应该采用点对点的接线,避免干扰,已更改。
2热电阻与热点偶的查线:热电偶一般采用两线制接法,当PLC上采集不到温度的时候,首先检查线路有没有接反,如果发现线路没有问题后,就接通PLC检测热电偶的两端有没有毫伏电压,或者把线路断开检测热电偶自身有没有问题,或者检测PLC模块的硬件配置有没有更改正确,是不是设置的对应的线制接法;热电阻一般采用三线制接法,当PLC采集不到温度的时候,首先将三根线拆下,检测其电阻,通过检测电阻是否为100欧左右来找出公共端,然后检查现场接线是否正确,如果有误就更改,如果无误就检测PLC模块的硬件
配置有没有更改正确,通过这样来查热电阻。
