双边滤波的原理

点云双标滤波降噪是数字图像处理领域的一个重要研究方向，它在三维重建、机器人感知、激光雷达数据处理等领域有着广泛的应用。

本文将结合matlab代码，介绍点云双标滤波降噪的原理与实现方法。

一、点云双标滤波降噪原理1. 点云数据模型点云是由大量离散的三维点组成的数据集，常用于描述三维物体的形状和表面特征。

在点云中，每个点都包括位置坐标和可能的其他属性，如颜色、法向量等。

2. 双边滤波原理双边滤波是一种非线性滤波方法，它考虑了像素之间的空间距离和像素值之间的相似性，从而在保持边缘清晰的同时对图像进行平滑处理。

在点云处理中，双边滤波可以有效地降低噪音，并且保持点云的细节和边缘特征。

3. 点云双边滤波原理点云双边滤波是在传统双边滤波的基础上，针对点云数据进行了改进和优化。

它不仅考虑了空间距离和属性值之间的相似性，还考虑了点云之间的拓扑结构和局部特征，从而更适用于点云的降噪处理。

二、点云双标滤波降噪matlab代码实现1. 环境准备在matlab环境中，我们首先需要导入点云数据，并确保安装了点云处理工具包。

2. 读取点云数据使用matlab自带的点云处理工具包，可以方便地读取和可视化点云数据。

可以使用以下代码读取点云数据：```matlabptCloud = pcread('pointCloud.ply');```3. 点云双标滤波接下来，我们将使用matlab提供的点云滤波函数进行双标滤波处理。

具体代码如下：```matlabpc = pcdenoise(ptCloud, 'Threshold', 1);```在这段代码中，'Threshold'参数可以调节滤波的敏感度，根据实际情况进行调整。

4. 可视化处理结果我们可以使用matlab的plot函数对处理后的点云数据进行可视化，以便直观地观察降噪效果。

```matlabpcshow(pc);```三、实例应用与效果评估1. 三维重建点云双标滤波可以在三维重建中去除噪音，提高重建的精度和稳定性。

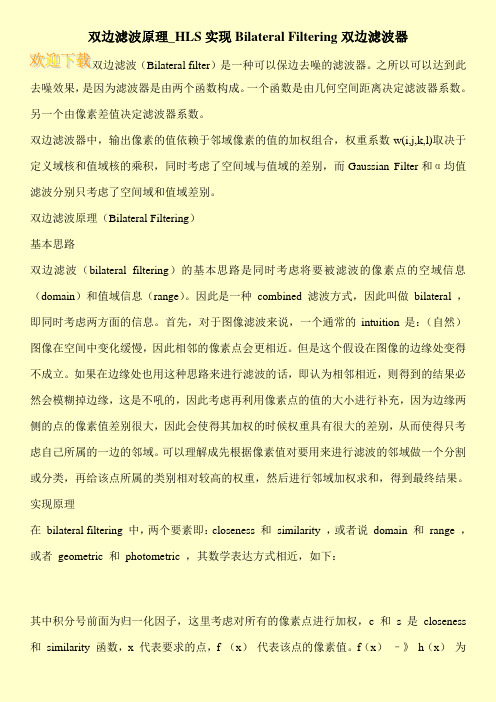

双边滤波原理_HLS实现Bilateral Filtering双边滤波器双边滤波（Bilateral filter）是一种可以保边去噪的滤波器。

之所以可以达到此去噪效果，是因为滤波器是由两个函数构成。

一个函数是由几何空间距离决定滤波器系数。

另一个由像素差值决定滤波器系数。

双边滤波器中，输出像素的值依赖于邻域像素的值的加权组合，权重系数w(i,j,k,l)取决于定义域核和值域核的乘积，同时考虑了空间域与值域的差别，而Gaussian Filter和α均值滤波分别只考虑了空间域和值域差别。

双边滤波原理（Bilateral Filtering）基本思路双边滤波（bilateral filtering）的基本思路是同时考虑将要被滤波的像素点的空域信息（domain）和值域信息（range）。

因此是一种combined 滤波方式，因此叫做bilateral ，即同时考虑两方面的信息。

首先，对于图像滤波来说，一个通常的intuition是：（自然）图像在空间中变化缓慢，因此相邻的像素点会更相近。

但是这个假设在图像的边缘处变得不成立。

如果在边缘处也用这种思路来进行滤波的话，即认为相邻相近，则得到的结果必然会模糊掉边缘，这是不吼的，因此考虑再利用像素点的值的大小进行补充，因为边缘两侧的点的像素值差别很大，因此会使得其加权的时候权重具有很大的差别，从而使得只考虑自己所属的一边的邻域。

可以理解成先根据像素值对要用来进行滤波的邻域做一个分割或分类，再给该点所属的类别相对较高的权重，然后进行邻域加权求和，得到最终结果。

实现原理在bilateral filtering 中，两个要素即：closeness 和similarity ，或者说domain 和range ，或者geometric 和photometric ，其数学表达方式相近，如下：其中积分号前面为归一化因子，这里考虑对所有的像素点进行加权，c 和s 是closeness 和similarity 函数，x 代表要求的点，f （x）代表该点的像素值。

双边滤波原理
双边滤波是一种图像处理算法，其目的在于减少图像中的锯齿和亮度动态范围的不平衡。

它使用一个5x5抽样来模拟空间函数，以缩放图像，并使用两个指数函数来模拟亮度调节函数，这样可以优先考虑像素之间的差异，从而成膨胀和腐蚀图像边缘。

双边滤波器通常于消除图像细节上的特征，并平滑图像上的硬边缘。

首先，双边滤波器定义一个距离函数是基于表面形状（或者说像素局部特性）在空间中的改变情况。

它还有一个空间滤波函数的概念，它可以根据像素的距离来调节滤波器的力度，从而使滤波效果更加柔和，从而实现更好的平滑效果。

双边滤波的工作原理是把局部的像素点在空间上抽象成一个高斯函数，然后使用该高斯函数计算出每个像素点与其他点的距离权重，并计算出每个像素点的新值。

在算法中，双边滤波器会首先计算表面形状，然后进行模糊操作，最后根据表面形状再次调节模糊的结果。

双边滤波与其他图像处理方法相比，具有权威性和准确性。

双边滤波也可以很好地保留原始图像中的细节信息，而不会失真，所以它是一种更优秀的图像处理算法。

双边滤波主要用于图像平滑处理，它可以用于美化图像，增强图像，抗噪声，以及轮廓检测等应用中，对图像质量和处理效果都有很大的帮助。

简述双边滤波的原理及应用1. 原理双边滤波是一种非线性的图像滤波算法，能够在去除图像噪声的同时保持边缘信息。

它的原理是通过结合图像的空间距离和像素值相似度来进行滤波。

算法的核心思想是通过一个窗口在图像中滑动，对每个像素进行滤波处理。

在窗口内，通过计算空间距离的权重和像素值相似度的权重得到最终的滤波结果。

具体的计算公式如下：$$ I^{\\text{filtered}}(x, y) =\\frac{1}{W_p}\\sum_{(i,j)\\in\\Omega}{G_{\\sigma_s}(d_{ij})G_{\\sigma_r}(I(x,y) -I(i,j))I(i,j)} $$其中， - $I^{\\text{filtered}}(x, y)$表示滤波后的像素值， - I(x,y)表示当前像素的值， - (i,j)表示窗口内的像素位置， - $\\Omega$表示窗口内的像素集合， - d ij表示当前像素与窗口内像素位置的空间距离， - $G_{\\sigma_s}(d_{ij})$表示空间距离的权重， - $\\sigma_s$控制空间距离的衰减速度， - $G_{\\sigma_r}(I(x,y)-I(i,j))$表示像素值相似度的权重， - $\\sigma_r$控制像素值相似度的衰减速度， - W p表示归一化的权重和。

双边滤波通过调整$\\sigma_s$和$\\sigma_r$来控制滤波效果，两个参数的取值会直接影响滤波的平滑程度和边缘保持效果。

2. 应用双边滤波算法在图像处理中有广泛的应用，主要包括以下几个方面：2.1 图像去噪双边滤波算法能够有效地去除图像中的噪声，包括高斯噪声、椒盐噪声等。

相比于传统的线性滤波算法，双边滤波能够保持图像的边缘信息，避免了因平滑操作而导致的边缘模糊问题。

2.2 图像增强由于双边滤波算法能够保持图像的细节信息，因此可以用于图像增强的应用。

通过调整滤波参数，可以增强图像的纹理、边缘、细节等特点，使图像更加清晰、鲜明。

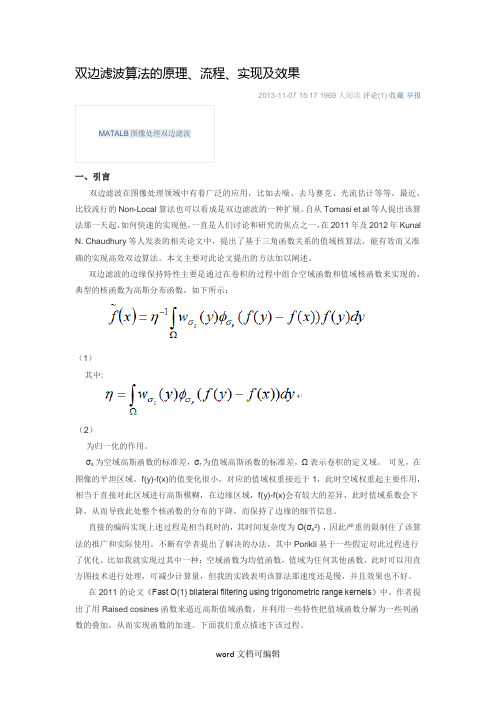

双边滤波算法的原理、流程、实现及效果2013-11-07 15:17 1969人阅读评论(1) 收藏举报MATALB图像处理双边滤波一、引言双边滤波在图像处理领域中有着广泛的应用，比如去噪、去马赛克、光流估计等等，最近，比较流行的Non-Local算法也可以看成是双边滤波的一种扩展。

自从Tomasi et al等人提出该算法那一天起，如何快速的实现他，一直是人们讨论和研究的焦点之一，在2011年及2012年Kunal N. Chaudhury等人发表的相关论文中，提出了基于三角函数关系的值域核算法，能有效而又准确的实现高效双边算法。

本文主要对此论文提出的方法加以阐述。

双边滤波的边缘保持特性主要是通过在卷积的过程中组合空域函数和值域核函数来实现的，典型的核函数为高斯分布函数，如下所示：（1）其中:（2）为归一化的作用。

σs为空域高斯函数的标准差，σr为值域高斯函数的标准差，Ω表示卷积的定义域。

可见，在图像的平坦区域，f(y)-f(x)的值变化很小，对应的值域权重接近于1，此时空域权重起主要作用，相当于直接对此区域进行高斯模糊，在边缘区域，f(y)-f(x)会有较大的差异，此时值域系数会下降，从而导致此处整个核函数的分布的下降，而保持了边缘的细节信息。

直接的编码实现上述过程是相当耗时的，其时间复杂度为O(σs2)，因此严重的限制住了该算法的推广和实际使用。

不断有学者提出了解决的办法，其中Porikli基于一些假定对此过程进行了优化，比如我就实现过其中一种：空域函数为均值函数，值域为任何其他函数，此时可以用直方图技术进行处理，可减少计算量，但我的实践表明该算法那速度还是慢，并且效果也不好。

在2011的论文《Fast O(1) bilateral filtering using trigonometric range kernels》中，作者提出了用Raised cosines函数来逼近高斯值域函数，并利用一些特性把值域函数分解为一些列函数的叠加，从而实现函数的加速。

双边滤波算法原理及实现双边滤波是一种经典的图像滤波算法，用于平滑图像并保留边缘信息。

它的主要思想是在滤波过程中同时考虑像素的空间距离和像素的灰度差异，从而实现平滑效果并保持边缘清晰。

w(x, y, p, q) = spatial\_weight \* range\_weight其中，x和y表示当前像素的位置，p和q表示待滤波像素的位置；spatial\_weight和range\_weight分别表示空间距离权重和灰度差异权重。

空间距离权重通过计算像素之间的欧式距离来确定。

当两个像素越接近时，它们的空间距离权重越大。

灰度差异权重通过计算像素之间的灰度差异来确定。

当两个像素之间的灰度差异越小时，它们的灰度差异权重越大。

在实现双边滤波算法时，可以利用高斯函数来计算空间距离权重。

高斯函数的计算公式如下：spatial\_weight = exp(-(x-p)(x-p)/(2\*space\_sigma\*space\_sigma) -(y-q)(y-q)/(2\*space\_sigma\*space\_sigma))其中，space\_sigma是一个控制空间距离权重衰减速度的参数。

灰度差异权重可以通过计算像素之间的灰度值差异来实现。

在实际应用中，可以使用差分算子来计算灰度差异权重。

最后，将权值函数应用于图像的每个像素，通过对像素进行加权平均来实现滤波效果。

具体实现时，可以利用滑动窗口来计算权值函数，然后将滑动窗口应用到整个图像上。

需要注意的是，双边滤波算法的实现复杂度较高，且计算量较大。

为了提高计算效率，可以采用一些优化策略，如将图像进行分块处理，减少计算量。

总结来说，双边滤波是一种有效的图像滤波算法，能够同时平滑图像和保持边缘信息。

通过对像素的空间距离和灰度差异进行加权平均，这种算法能够兼顾平滑效果和边缘清晰度。

在实际应用中，双边滤波算法被广泛应用于图像处理、计算机视觉和图像识别等领域。

双边滤波双边滤波，Bilateral filter。

是一种可以保边去噪的滤波器。

之所以可以达到此去噪效果，是因为滤波器是由两个函数构成。

一个函数是由几何空间距离决定滤波器系数。

另一个由像素差值决定滤波器系数。

双边滤波器的好处是可以做边缘保存edge preserving，一般过去用的维纳滤波或者高斯滤波去降噪，都会较明显的模糊边缘，对于高频细节的保护效果并不明显。

双边滤波器顾名思义比高斯滤波多了一个高斯方差sigma－d，它是基于空间分布的高斯滤波函数，所以在边缘附近，离的较远的像素不会太多影响到边缘上的像素值，这样就保证了边缘附近像素值的保存。

但是由于保存了过多的高频信息，对于彩色图像里的高频噪声，双边滤波器不能够干净的滤掉，只能够对于低频信息进行较好的滤波，因此我们对于双边滤波器进行了改进，由于小波分解可以把信号分解为高频和低频部分，我们对于不同频率段进行不同的滤波。

首先将彩色图像RGB模式转为CIE-LAB模式，然后做一次离散二维小波变换dwt2，对于高频的HH,LH,HL部分我们用Bayes shrink的阈值做了软门限soft thresholding，对于低频部分我们把它再进行分解，然后对高频做小波阈值，对低频采用双边滤波。

这样取得的恢复图像，MSE减少了30％，色差误差ciede2000减少了50％，可证明更适于滤波和人类视觉系统。

原理及实现的问题双边滤波（Bilateral filter）是一种可以保边去噪的滤波器。

之所以可以达到此去噪效果，是因为滤波器是由两个函数构成。

一个函数是由几何空间距离决定滤波器系数。

另一个由像素差值决定滤波器系数。

可以与其相比较的两个filter：高斯低通滤波器(/wiki/Gaussian_filter)和α-截尾均值滤波器（去掉百分率为α的最小值和最大之后剩下像素的均值作为滤波器），后文中将结合公式做详细介绍。

双边滤波器中，输出像素的值依赖于邻域像素的值的加权组合，权重系数w(i,j,k,l)取决于定义域核和值域核的乘积同时考虑了空间域与值域的差别，而Gaussian Filter和α均值滤波分别只考虑了空间域和值域差别。

图像处理基础(5)：双边滤波器由 Soso 于星期四, 2018-09-06 10:48 发表双边滤波（Bilateral filter）是一种非线性的滤波方法，是结合图像的空间邻近度和像素值相似度的一种折衷处理，同时考虑空域信息和灰度相似性，达到保边去噪的目的。

双边滤波器之所以能够做到在平滑去噪的同时还能够很好的保存边缘（Edge Preserve），是由于其滤波器的核由两个函数生成：• 一个函数由像素欧式距离决定滤波器模板的系数• 另一个函数由像素的灰度差值决定滤波器的系数其综合了高斯滤波器（Gaussian Filter）和α-截尾均值滤波器（Alpha-Trimmed mean Filter）的特点。

高斯滤波器只考虑像素间的欧式距离，其使用的模板系数随着和窗口中心的距离增大而减小；Alpha截尾均值滤波器则只考虑了像素灰度值之间的差值，去掉α% 的最小值和最大值后再计算均值。

双边滤波器使用二维高斯函数生成距离模板，使用一维高斯函数生成值域模板。

距离模板系数的生成公式如下：其中，( k , l ) 为模板窗口的中心坐标；( i , j ) 为模板窗口的其他系数的坐标；σd 为高斯函数的标准差。

使用该公式生成的滤波器模板和高斯滤波器使用的模板是没有区别的。

值域模板系数的生成公式如下：其中，函数 f ( x , y ) 表示要处理的图像，f ( x , y ) 表示图像在点(x,y)(x,y)处的像素值；( k , l ) 为模板窗口的中心坐标；( i , j ) 为模板窗口的其他系数的坐标；σr 为高斯函数的标准差。

将上述两个模板相乘就得到了双边滤波器的模板实现（参考OpenCV源代码）这里的实现主要参考OpenCV中的bilateralFilter实现，其实现主要有两个优化：• 使用查表的方式计算灰度值模板系数• 将二维的模板转换为一维，降低算法复杂度。

在滤波之前，首先将灰度值模板系数计算出来。

基于亮度不变特征的自适应双边滤波算法
基于亮度不变特征的自适应双边滤波算法是一种基于像素相邻关
系和亮度保真性的图像增强处理方法。

它通过调整邻域内像素之间的
差异来改进图像的质量，从而使图像更加清晰、丰富和柔和。

该方法的基本原理如下：通过计算每个像素与其邻域中所有像素
的平均亮度和标准差，然后根据这两个参数来调整每个像素的像素值，保持像素值的平均值不变，但抑制异常像素值。

因此，只有在邻域内
亮度发生变化时，才会调整窗口中每个像素的像素值，从而减少噪声，提高图像的整体质量。

自适应双边滤波的另一个特点是，当像素的邻域内没有明显的色
度变化时，算法会放宽滤波的幅度，从而保持原始图像的细节，避免
变得过于柔和。

同时，它还可以根据图像的场景，自动调整滤波的大
小和力度，以保持不同区域的细节和质量，使人眼给出更好的视觉感受。

总之，基于亮度不变特征的自适应双边滤波算法可以在保持图像
细节的同时，有效抑制噪声，同时又具有较好的图像增强效果。

它不
仅可以应用于单通道图像的处理，也可以处理多通道的图像，从而提
升图像质量，为图像处理设计者提供了一种实用而有效的方法。

yolo 双边滤波算法摘要：一、双边滤波算法简介1.双边滤波概念2.双边滤波与高斯滤波的关系二、YOLO算法介绍1.YOLO算法背景2.YOLO算法原理三、YOLO算法与双边滤波的结合1.双边滤波在YOLO算法中的应用2.结合后的优势与效果四、双边滤波算法在实际应用中的案例1.图像处理领域2.目标检测与识别领域五、双边滤波算法的发展与展望1.算法改进方向2.未来应用场景正文：一、双边滤波算法简介1.双边滤波概念双边滤波是一种基于像素邻域的图像处理算法，它通过在空间和颜色域上同时进行加权，对图像进行平滑处理。

这种算法在保持图像边缘清晰的同时，可以有效地降低图像噪声。

2.双边滤波与高斯滤波的关系双边滤波和高斯滤波都属于空间域滤波算法，但双边滤波具有更高的灵活性。

双边滤波通过对像素邻域的加权，可以自适应地调整滤波强度，而高斯滤波则依赖于高斯核函数的参数来控制滤波效果。

二、YOLO算法介绍1.YOLO算法背景YOLO（You Only Look Once）算法是一种实时目标检测算法，由Joseph Redmon 和Ali Farhadi 于2015 年提出。

该算法突破了传统目标检测方法的局限，实现了对图像中目标的快速准确检测。

2.YOLO算法原理YOLO算法采用了一种基于深度卷积神经网络（CNN）的框架，通过对图像进行单次推理，同时预测多个边界框和类别概率。

这种方法具有较高的检测速度和准确性，适用于实时场景。

三、YOLO算法与双边滤波的结合1.双边滤波在YOLO算法中的应用在YOLO 算法中，双边滤波可以用于对检测结果进行后处理，以提高检测精度。

通过对检测边界框进行双边滤波，可以消除噪声，更好地识别目标。

2.结合后的优势与效果结合双边滤波的YOLO 算法，在保持实时检测速度的同时，提高了检测准确性。

双边滤波有效地平滑了检测边界框，使得目标边缘更加清晰，降低了误检和漏检的概率。

四、双边滤波算法在实际应用中的案例1.图像处理领域双边滤波在图像处理领域中，常用于去噪、锐化、边缘检测等任务。
