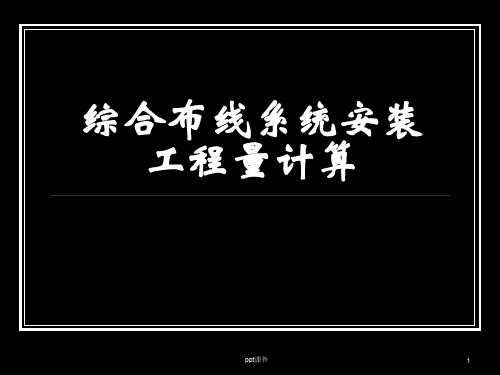

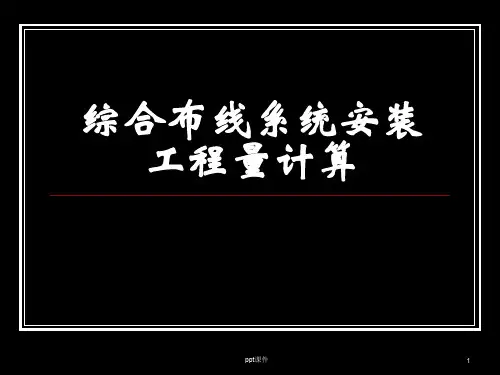

综合布线系统安装工程量计算 ppt课件
ppt课件
8
1)工作区子系统
工作区子系统：是由终端设备至信息插座之间的一个 工作区域组成。
(1)各终端设备：有电话机、计算机、传真机、电视机、 监视器、传感器、数据终端等。
(2)线缆：有3类线、5类线或光纤缆，一般长度不宜超 过3 m。
(3)线缆插头：有3类线插头、5类线插头和光纤缆插头。 (4)信息插座：信息插座与3类线插头、5类线插头和光
(3)设备间内所有进出线终端设备的配线区按 各类用途用不同色彩加以区别。
ppt课件
35
6）建筑群子系统
建筑群子系统：是由两个或两个以上建筑物 的电话、数据、电视系统及与进入楼宇处线 缆上设有过流、过压等保护设备组成的布线 系统。
ppt课件
36
(1)配线：仍用光纤缆、双绞电缆、同轴电缆、 一般铜芯电缆等，但长度不宜超过1500 m。
线缆长=（槽盒长+桥架长+线槽长+沟道长 或线杆间长）X（1+10%）+端接预留长5m
定额包括损耗的子目，不再计算损耗，若未 包括则应计算线缆损耗。
ppt课件
50
④控制电缆、电力电缆、专用电缆安装。其 计算方法电缆敷设内容。
ppt课件
51
2）室内综合布线安装
(1)双绞、多绞电缆，同轴电缆，光纤缆或一般 铜芯电缆每根计算长度如下：
ppt课件
28
(3)干线布线方式：垂直干线可采用开放型通 道（弱电竖井）布线，用支架、钢框架、梯 架等固定于井道壁上；也可采用封闭型通道 布线，即是楼层内设置上下对齐的接线间， 形成封闭停断型线缆通道，但线缆穿过楼板 时必须做防火处理。
ppt课件
29
ppt课件
30
设备安装工程量计算版课件
设备安装工程量计算软件的界面介绍
01
02
03
界面简洁
软件界面设计简洁明了， 操作方便，易于上手。
导航清晰
软件采用清晰的导航设计 ，方便用户快速找到所需 功能和工具。
交互性好
软件支持多种交互方式， 方便用户输入数据和查看 结果。
设备安装工程量计算软件的使用方法介绍
打开软件
双击软件图标，打开软 件。
如何确定管道的长度和直径？
总结词
根据工艺流程和设计要求确定
详细描述
根据工艺流程和设计要求，确定管道 的长度和直径。长度应根据设备之间 的连接距离和管道附件的布局进行计 算，直径应根据流量、流速和介质特 性进行选择和设计。
如何确定电气线路的长度和规格？
总结词
根据设备布置和用电需求确定
详细描述
根据设备的布置和用电需求，确定电气线路的长度和规格。长度应根据设备之间的连接 距离和线路走向进行计算，规格应根据电流、电压和安全要求进行选择和设计。同时，
常用的计算方法有图纸法、经验法和 测量法等，具体使用哪种方法应根据 工程实际情况和相关规范来确定。
02
设备安装工程量的计算规则
设备基础工程量的计算规则
设备基础工程量计算公式
设备基础工程量 = 基础截面积 × 基础深度
基础截面积计算
基础截面积 = 基础底部宽度 × 基础高度
基础深度确定
基础深度根据设备安装要求和地质条件确定
设备安装工程量计算版课件
• 设备安装工程量计算概述 • 设备安装工程量的计算规则 • 设备安装工程量计算实例 • 设备安装工程量计算软件介绍 • 设备安装工程量计算常见问题及解答
01
设备安装工程量计算概述
安装工程计量与计价培训课件(ppt84页)
九、分、集水器（用在地板采暖系统）
十、采暖工程施工图
（一）采暖工程施工图的组成与内容
1、设计说明：说明设计图纸无法表示的问题，如热源情况、采暖设计热负荷、设计意图及系 统形式、进出口压力差，散热器的种类、形式及安装要求，管道的敷设方式、防腐保温、水压 试验要求，施工中需要参照的有关专业施工图号或采用的标准图号等。 2、平面图： （1）房间名称、立管位置及编号、散热器安装位置、类型、片数（长度）及安装方式； （2）引入口的位置，供、回水总管的走向、位置及采用的标准图号（或详图号）； （3）干、立、支管的位置、走向、管径； （4）膨胀水箱、集气罐等设备的位置、型号及其与管道的连接情况； （5）补偿器型号、位置，固定支架的安装位置与型号； （6）室内管沟（包括过门地沟）的位置和主要尺寸，活动盖板的设置位置等。 3、轴测图：又称系统图，是表示供暖系统的空间布置情况、散热器与管道空间连接形式，设 备、管道附件等空间关系的立体图。标有立管编号。管道标高、各管段管径、水平干管的坡度、 散热器的片数（长度）及集气罐、膨胀水箱、阀件的位置、型号规格等。可了解供暖系统的全 貌。比例与平面图相同。 4、详图：表示供暖系统节点与设备的详细构造及安装尺寸要求。平面图和系统图中表示不清， 又无法用文字说明的地方，如引人口装置、膨胀水箱的构造与管、管沟断面、保温结构等可用 详图表示。如果选用的是国家标准图集，可给出标准图号，不出详图。常用的比例是1:10、1:50。
（一）自然循环热水采暖系统
原理：热胀冷缩 适用范围：循环热动力>阻力（沿程阻力、局部阻力）
（二）机械循环热水采暖系统
1、原理：利用水泵（循环泵）增大热动力，克服阻力。
2、管道布置方式
三、蒸汽采暖系统
原理：水蒸气——散热——凝结水

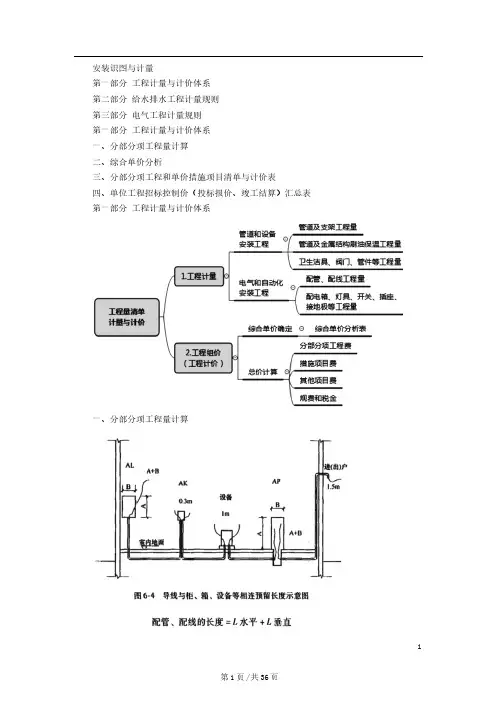

安装识图与计量基础知识课件工程计量与计价体系 给水排水工程计量规则 电气工程计量规则
安装识图与计量第一部分工程计量与计价体系第二部分给水排水工程计量规则第三部分电气工程计量规则第一部分工程计量与计价体系一、分部分项工程量计算二、综合单价分析三、分部分项工程和单价措施项目清单与计价表四、单位工程招标控制价（投标报价、竣工结算）汇总表第一部分工程计量与计价体系一、分部分项工程量计算二、综合单价分析综合单价分析表项目编码项目名称计量单位工程量清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润人工单价小计元/工日未计价材料费清单项目综合单价材料费明细主要材料名称、规格、型号单位数量单价（元）合价（元）暂估单价（元）暂估合价（元）其他材料费材料费小计【示例】项目编码030411001001 项目名称配管计量单位m 工程量70清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机具费管理费和利润人工费材料费机具费管理费和利润2－982 镀锌电线管Φ20暗配100m 0.01 471.96 82.65 35.68 377.57 4.72 0.83 0.36 3.78人工单价小计 4.72 0.83 0.36 3.78 80元/工日未计价材料费 6.18清单项目综合单价15.87材料费明细主要材料名称、规格、型号单位数量单价单价（元）合价（元）暂估单价（元）暂估合价（元）镀锌电线管Φ20 m 1.03 6.00 6.18其他材料费0.83 ——材料费小计——7.01 ——三、分部分项工程和单价措施项目清单与计价表分部分项工程和单价措施项目清单与计价表序号项目编码项目名称项目特征计量单位工程量金额（元）综合单价合价其中：暂估价【示例】序号项目编码项目名称项目特征描述计量单位工程量金额（元）综合单价合价1 0310******** 螺纹阀门螺纹阀门DN50 个 12 0310******** 螺纹阀门螺纹阀门J11T－10DN32 个 23 0310******** 洗脸盆洗脸盆普通冷水嘴（上配水）组 64 0310******** 大便器大便器手压阀冲洗组155 0310******** 小便器小便器延时自闭式阀冲洗组126 0310******** 给、排水附（配）件水龙头普通水嘴套 37 0310******** 给、排水附（配）件地漏（带水封）个12四、单位工程招标控制价（投标报价、竣工结算）汇总表总价汇总表序号汇总内容金额（元）1 分部分项工程2 措施项目2.1 其中：安全文明施工费3 其他项目4 规费5 增值税招标控制价投标报价竣工结算价【案例一】照明工程的相关定额见下表。
一级造价工程师安装计量知识精华PPT课件
金属材料
多）
陶瓷材料
电器绝缘陶瓷、化工陶瓷、结构陶瓷和耐酸陶瓷等
高分子材
橡胶
天然橡胶、丁苯橡胶、氯丁橡胶、硅橡胶等
料
塑料
聚四氟乙烯、ABS、聚丙烯、聚砜和聚乙烯等
合成纤维
聚酯纤维和聚酰胺纤维等
复合材
无机-有机材料
玻璃纤维增强塑料、 聚合物混凝土、沥青混凝土等
料
非金属-金属材料
钢筋混凝土、钢丝网水泥、塑铝复合管、铝箔面油毡
造价师安装计量一本通
第一章 安装工程材料 第二章 安装工程施工技术 第三章 安装工程计量 第四章 通用设备工程 第五章 管道和设备工程 （选考部分） 第六章 电气和自动化控制工程 （选考部分）
（17.5 分） （16 分） （6.5 分） （30 分） (30) （30）
第一章 安装工程材料 (17.5 分)
5
相媲美， 镁合金能承受较大的冲击、振动荷载。其缺点是耐蚀性较差、缺口敏感性大及熔铸工艺复杂。 二、非金属材料 包括无机非金属材料和高分子材料。 （一）无机非金属材料 1、耐火材料 常用的耐火材料有耐火砌体材料、耐火水泥及耐火混凝土。 1 耐火砌体材料。普通耐火材料是用量最多，应用面最广的耐火材料。 2耐火水泥及耐火混凝土。耐火混凝土与普通耐火砖比较，具有施工简便、价廉和炉衬整体密封性 强等 优点，但强度较低。 2、耐火隔热材料 1硅藻土耐火隔热保温材料，是目前应用最多、最广的耐火隔热保温材料。硅藻土砖、板（15 单） 广 泛用于电力、冶金、机械、化工、石油、金属冶炼电炉和硅酸盐等工业的各种热体表面及各种高温 窑 炉、锅炉、炉墙中层的保温绝热部位。 2硅酸铝耐火纤维，具有密度小、 耐高温、热稳定性好、热导率低、比热容小、抗机械振动好、 体 胀系数小和优良的隔热性能。 3、耐蚀（酸）非金属材料 常用的非金属耐蚀材料有铸石、石墨、耐酸水泥、天然耐酸石材和玻璃等。 1 铸石 具有极优良的耐磨与耐化学腐蚀性、绝缘性及较高的抗压性能。但铸石脆性大、承受冲击荷载的能力 低。因此，在要求耐蚀、耐磨或高温条件下，当不受冲击震动时，铸石是钢铁（包括不锈钢）的理想 代用材料。 2 石墨 （常考） 石墨不仅具有高度的化学稳定性，还具有极高的导热性能。 石墨材料具有高熔点，在高温下有高的机械强度。石墨在 3000℃以下具有还原性，并且在中性介质中 有很好的热稳定性。在急剧改变温度的条件下，石墨比其他结构材料都稳定，不会炸裂破坏，石墨具 有良好的化学稳定性：除了强氧化性的酸（如硝酸、铬酸、发烟硫酸和卤素）之外，在所有的化学介 质中都很稳定，甚至在熔融的碱中也很稳定。 3 玻璃 硅酸盐玻璃是应用最为广泛的玻璃品种。
安装算量斯维尔培训教程幻灯片PPT
选取管道图层，标注 图层及系统类型，修改 属性值，根据命令栏提 示，单项选择或框选界 面中需要识别的给水线， 右键，水管就被识别了， 识别成功的管线变为了
绿色。
假设是构件识别后，构件名称的显示会显的界面 较乱，点击工具栏“视图〞命令下的【属性图示】，
弹出选取实体类型对话框。
选取需要隐藏的构件， 在构件类型前的 “ 〞打√，点击
安装算量斯维尔培训教程幻灯片 PPT
本PPT课件仅供学习交流使用 请学习完毕自行删除
本PPT课件仅供学习交流使用 请学习完毕自行删除
本PPT课件仅供学习交流使用 请学习完毕自行删除
目录
安装算量3DM2021-HIGH软件简介 安装算量3DM2021-HIGH软件主要功能 操作流程 实例工程简介 计算内容 实例工程操作讲解
点击识别系统中的 框：
系统编号按钮，弹出对话
❖ 选择“可选的回路编号〞及“可选的线和管〞，双击为选中编号，右键 为编辑维护新增，可以编辑回路编号，回路管线，编辑好后，
❖ 添加到电线配管参数配置，然后点击添加回路即可。
❖ 系统编号是一个带有回路编号的电线配管组合构件，在识别或编辑时要 注意不同的回路要选择不同的系统编号。此外对于同一回路中电线根数 不同的情况下在此处不处理，识别完毕后通过管线互配命令进展调整。
称，标高，层高等设置好〔假 设有楼层表，可直接识别〕， 点击【下一步】按钮，弹出【 工程设置：工程特征】对话框 ，在工程设置对话框中，将电 气、水暖、通风的属性值设置 好， 点击【完成】按钮，软件
进入操作界面.
1.2插入电子图
点击屏幕菜单中的【图纸】按钮→“导入设计 图〞按钮，将“一至四层电气〞文件名选亮显 ，选好文件后点击【翻开】按钮，这时“一至
广联达安装工程算量基础培训109页PPT
