基于单片机的牌照自动识别系统设计与实现++++

基于智能识别技术的车牌识别系统研究与设计智能识别技术在现代社会中的应用越来越广泛，其中之一就是车牌识别系统。

车牌识别系统是利用计算机视觉和图像处理等技术，对车辆的车牌信息进行自动识别和处理的系统。

这种系统具有识别快速、准确性高、适应环境广泛等特点，已经广泛应用于交通管理、安防监控、停车场管理等领域。

一、智能车牌识别系统的原理与流程智能车牌识别系统的原理主要基于计算机视觉和图像处理技术。

其流程分为图像获取、预处理、特征提取和车牌识别四个步骤。

1. 图像获取：智能车牌识别系统首先需要获取车辆的图像信息。

常用的图像获取方式有摄像头、监控摄像头、高速公路监控摄像机等。

通过这些设备，系统能够对车辆进行实时监控，并捕捉到车辆的图像。

2. 预处理：获取到的车辆图像需要进行预处理，以便提高车牌的识别准确度。

预处理主要包括图像增强、噪声去除和图像分割等步骤。

图像增强：通过增强车牌图像的对比度、亮度等参数，使得车牌的信息更加清晰明确，有助于后续的处理。

常用的增强方法有直方图均衡化、灰度拉伸等。

噪声去除：由于环境原因或者图像采集设备的限制，车牌图像中常常存在不同程度的噪声。

通过滤波等方法，可以去除图像中的噪声，提高车牌的清晰度和可视性。

图像分割：车牌识别系统需要将图像中的车牌部分从其他背景中分离出来。

通过图像分割算法，可以将车牌与背景进行区分。

常见的分割方法有基于颜色、形状和纹理等特征的分割。

3. 特征提取：在图像预处理后，接下来需要提取车牌图像中的特征。

特征提取是车牌识别系统中最重要的一步，直接影响着后续的识别准确度。

特征提取方法主要有基于外形、颜色和纹理等特征进行识别。

其中，基于外形的方法常用的是轮廓提取和边缘检测算法，通过提取车牌的外形特征进行识别。

基于颜色的方法则是利用车牌的颜色信息进行识别，常用的有颜色直方图和颜色分布等。

基于纹理的方法则是通过车牌中的纹理信息进行识别，可以利用纹理变化和统计特性等。

4. 车牌识别：在特征提取后，通过分类器或者模板匹配等方法对车牌进行识别。

基于51单片机的高速公路测速系统和车牌识别分析添加时间: 2010-3-20 11:19:19 文章来源: 文章作者: 点击数:17688摘要鉴于高速公路限速牌不能很好地对司机起到警示作用的作用，本文设计了一套基于MCS-51单片机，包含光电探测装置和显示装置的电子屏幕。

它不仅能方便设置并显示该路段的限制速度，以完成普通电子限速牌的限速提示功能，同时能将测得的车速实时显示，并自动判断是否超速。

另外它低廉的造价和经计算证明较高的精度大大提高了它的可用性。

车辆牌照自动识别系统是近几年发展起来的基于图像和字符识别术的智能化交通管理系统，是目前国内外模式识别应用研究领域的一个热点。

本文对系统中区域提取、图像预处理、字符分割和字符识别等环节涉及的算法、设计做了一个比较详细的论述。

本文在图像预处理中重点介绍一种在图像获取阶段有目的定位关注的物体，讨论了灰度图像二值化的多种算法，利用它在原始图像形成的标识区域特性,在约束条件下，按照识别牌几何特征提出了一种特殊的二值化处理方法。

实验证明该图像识别系统具有较高的可靠性与稳定性,减小了进一步车牌识别中计算量大的问题,从而提高了车牌识别的准确性和快速性。

讨论了灰度图像二值化的多种算法基于数学形态学的图像去除噪声的方法。

基于数学形态学的图像去除噪声是通过对图像的开、闭操作有选择的去噪声。

可以去除直径小于字符笔划半径的孤立噪声点。

还详细地介绍了基于字符形态划分的字符识别方法。

基于字符形态划分的字符识别方法是在对数字字符结构进行充分分析的基础上，对基元检测，归纳字符形态特征，得到的快速字符识别方法。

关键词：光电检测；车速测量；单片机；电子限速牌；车辆牌照；图像处理；基元检测；字符识别基于51单片机的高速公路测速系统和车牌识别分析AbstractIn view of the highway speed limit unlicensed drivers should not very well serve as a warning to the role, this article has designed a single-chip based on the MCS-51, including the photoelectric detection devices and display devices of the electronic screen. It not only can easily set up and display the road speed limit in order to achieve common electronic speed limit signs prompt function, can be simultaneously measured real-time display of speed and automatically determine whether the speeding. In addition it is low cost and the higher the accuracy of calculations greatly enhance its usability. Vehicle License Plate Recognition system is developed in recent years based on the image and character recognition operation of the Intelligent Traffic Management System, the application of pattern recognition at home and abroad are currently a hot area ofresearch. In this paper, the system of regional extraction, image preprocessing, character segmentation and character recognition algorithm, such as aspect involved in the design to do a more detailed exposition. In this paper image pre-processing in the introduction of a focus at image acquisition phase has the purpose of positioning objects of concern, discussed the gray image binarization of a variety of algorithms, use it in the original logo image formation of regional characteristics, in binding conditions, identification card in accordance with the geometric characteristics of a particular binarization approach. Experiments prove that the image recognition system has high reliability and stability, further reduce the vehicle license plate recognition in the calculation of a large quantity of questions, thereby increasing the accuracy of license plate recognition and speed.Discussed the gray image binarization algorithm of multiple images based on mathematical morphology method to remove noise. Images based on mathematical morphology to remove the image noise is through the open and close operation has chosen to noise. Can remove the character strokes of a diameter less than the radius of the isolated noise points. Also detail the division of character-based form of character recognition methods. Morphological character-based division of Character Recognition on the figure are at a full analysis of character structure based on element detection, morphological characteristics summarized characters get Character Recognition Express.Key words：Photoelectric detection; speed measurement; Singlechip; electron speed licensing; vehicle license; image processing; motif detection; Character Recognition目录摘要................................................................................. (I)Abstract........................................................................... . (II)第1章绪论................................................................................. . (2)1.1 车牌字符识别研究课题的背景 (2)1.2 车牌字符识别研究的意义 (2)1.3 车牌字符识别研究的应用现状及发展 (3)1.4 本文主要内容.................................................................................第2章车牌图像预处理 (5)2.1 数字图像处理的相关介绍 (5)2.1.1 数字图像处理概念 (5)2.1.2 图像的数字化表示 (5)2.1.3 本文中图像处理所涉及的相关领域 (6)2.2 图像二值化................................................................................. . (6)2.2.1 彩色图像和灰度图像 (6)2.2.2 基于灰度的图像二值化 (7)2.2.3 图像二值化结果演示 (9)2.3 用数学形态学的方法去除噪声 (10)2.3.1 数学形态学的几种基本运算 (10)2.3.2 经开闭运算前后的图像对比显示 (16)2.4 单个字符图像的分割 (17)2.4.1 我国车牌的特点 (17)2.4.2 对所要识别的车牌的分析 (17)2.4.3 基于列扫描黑色像素积累的字符分割 (18)2.4.4 已经分割后的单个字符演示 (18)2.5 本章小结................................................................................. . (19)第3章基于字符形态划分的字符识别 (19)3.1 字符识别概述................................................................................3.1.1 目前字符识别的一些常规方法 (20)3.2 字符轮廓分析 (21)3.2.1 字符轮廓的划分 (21)3.2.2 字符四方向轮廓公式化表示 (21)3.3 字符轮廓的变化特征 (22)3.4 字符形态划分的结构基元 (22)3.4.1 字符结构基元划分原理 (22)3.4.2 字符形态划分方法的特点 (23)3.5 利用字符结构基元划分的字符识别原理 (24)3.5.1 基元的检测 (24)3.5.2 轮廓的统计特征 (25)3.5.3 用字符形态识别数字字符 (25)3.5.3.1 数字字符的特点 (25)3.5.3.2 数字字符的识别方法 (26)3.5.4 字符识别的matlab算法流程 (27)3.6 本课题整体流程 (29)3.6.1 对本课题流程的总体说明 (29)3.6.2 用MATLAB完成本课题的流程图 (30)3.7 基于字符形态划分的字符识别方法的特点和不足 (30)3.8 本章小节................................................................................. (31)结论................................................................................. . (32)参考文献................................................................................. (33)第1章绪论1.1 车牌字符识别研究课题的背景随着21世纪经济全球化和信息时代的到来，作为信息来源的自动检测、图像识别技术越来越受到人们的重视。

基于单片机的车牌识别系统设计与实现目录摘要 (2)二、选题 (4)三、系统主要特点 (5)四、系统方案、实现原理 (6)4.1 图像采集及存储格式 (8)4.2 图像的灰度化 (8)4.3 图像的二值化 (9)4.4 车牌的去边框 (9)4.5 图像的梯度锐化 (10)4.6 字符分割算法 (11)4.7 字符的归一化 (12)4.8字符特征提取 (13)4.9 字符识别算法 (15)4.9.1 BP神经网络法 (15)4.9.2 模板匹配法 (17)五、操作说明与硬件框图 (18)六、实验程序 (19)七、数据统计分析 (66)八、结果分析 (66)九、实验心得 (66)十、参考文献 (69)摘要伴随着世界各国汽车数量急剧增加，城市交通状况日益引起人们的重视，如何有效地进行交通管理，已成为越来越多人关注的焦点，解决这些问题的关键就是建立智能交通系统。

车牌识别是智能交通系统的重要组成部分，它在交通控制与监视中有着多种用途，目前已广泛应用于各种领域。

本文将TMS320C54XX作为核心器件用于车牌自动识别系统中，完成车牌图像的采集、数字图像的处理、提取车牌信息并针对提取的特征对字符进行识别。

首先分析了车牌识别系统实现的背景以及其实现意义。

然后对实现车牌识别的硬件环境作简要介绍。

接着对车牌识别过程中所涉及的边缘检测、字符分割、大小归一化等一系列数字图象处理技术进行进一步的详细分析。

之后，对几种字符特征提取算法进行了对比分析，最后选取最适合的网格特征提取法，以此为基础进行模扳匹配，最终识别出车牌号码。

关键词：车牌提取；图象处理；车牌识别；单片机；模扳匹配AbstractWith the increment of vehicle all over the world, the situation of city traffic has attracted the attention of people. How to control the traffic effectively has become the problem which more and more people pay close attention to. The way to solve this problem is to establish the ITS—Intelligent Transportation System .Vehicle license plate recognition system is the crucial part of the ITS. It is widely used in vehicle monitoring and traffic control.This experiment attempts to use the new generation 单片机—Digital Signal Processor to implement the recognition task. The 单片机chip TMS320C54XX is used to process the picture of the vehicle, distill information of the license plate and recognize the vehicle license plate. The first part of the thesis is about the background and meaning of the vehicle license plate recognition system. Consequently we analyze the environment of the experiment. In the next part we analysis the fundamental theory and technique of the image processing, including the collection of picture of vehicle, distill of the license plate, segmentation algorithm of character. Then we put forward several methods to distill the feature of the characters. On the basis of the above-mentioned research, we make the template matching and recognize the characters. Keywords: Vehicle License Plate Location; Image Processing; Character Recognition; DSP; template matching二、选题改革开放以来，我国的交通运输业迅速发展。

使用J^adon变换来对车牌a行校正.駢牌分割：育先对车牌进行水平投®,上除水平边框：再对车牌进行垂直投影.通过对车牌进行投影分析可知，与最大值峰中心对应的如车牌中第一个7 符和第二个字符的间隔，与第一犬峰中心距离对应的即为车牌了符的宽度，井以此为依据对车牌进行吩割-⑤字符识别：木文采用棋板匹配方法来对车牌进行识别。

识别过程中.首先建立标准字库，再将分割所得到的字符进行归一化，将归一化处理后的字符与标准字库里的字符逐一比校.最后把谋筮虽小的字符作为结杲显示出来U本文采用成熟的数字图像处理技术和Matlab仿真丁具却，便得文中所提出的算法得以灾现-如罔i所示为采用Mat lab实现车牌了符分割技术的程序流程。

.function [d]=ma in(jpg)匸imread('car .jp g');figure(1),imshow(l);title('原图');I1=rgb2gray(l); %将真彩色图像转换为灰度图像figure(2),subplot(1,2,1),imshow(l1);title('灰度图');figure(2),subplot(1,2,2),imhist(I1);title('灰度图直方图');l2=edge(l1,'robert',0.08,'both'); %高斯滤波器，方差为0.08figure(3),imshow(l2);title('robert 算子边缘检测') se=[1;1;1];I3=imerode(I2,se); % 图像的腐蚀figure⑷,imshow(I3);titleC 腐蚀后图像');se=strel('rectangle',[40,40]); %构造结构元素，以长方形构造一个seI4=imclose(l3,se); %对图像实现闭运算，闭运算也能平滑图像的轮廓，但与开运算相反，它一般融合窄的缺口和细长的弯口，去掉小洞，填补轮廓上的缝隙。

基于STM32的车牌识别系统一、系统概要本系统以STM32F103RBT单片机为主控，控制OV7670摄像头（带FIFO）进行图像采集，通过模式识别、匹配，最后获得车牌的识别结果。

为尽大可能的提高处理速度，STM32单片机进行了16倍频。

识别主要过程包括五过程。

二、系统框图三、识别原理1、图像采集图像通过OV7670摄像头进行数据采集，采集的图像大小为320*240像素，像素格式为RGB565。

每个像素由两字节组成，第一字节的高五位是R，第一字节的低三位和第二字节的高三位组成G，第二字节的低五位是B。

图像通过STM32单片机读取，并将数据进行特殊处理后，显示于TFT显示屏上。

2、二值化分析摄像头的数据在采集过程中，对每个像素进行二值化处理，即设定R、G、B的阈值。

通过二值化处理，将像素值分为全黑0x0000和全白0xffff两种。

同时通过程序分析出每行的跳变点。

分析跳变点的目的是识别出车牌区域。

3、识别车牌区域通过二值化分析出各行的跳变点，车牌区域处由于字符，导致跳变点明显较多，约大于15个，通过跳变点的分析和判断，即可识别出车牌区域位置。

如下图中左侧红色标记点，即为各行的跳变点数目。

本系统程序中设定跳变点大于15个，在连续行存在多个跳变点大于15的位置处，将起始位置设定为车牌区域的上边边界Y_up，结束位置设定为车牌区域的下边边界Y_down。

再通过RGB-HSV颜色转换，识别出车牌区域的左边边界X_left和右边边界X-right。

这样既可获取车牌区域的准确边界，如下图蓝色边框范围。

4、字符分割车牌区域识别后，再次通过二值化进行字符的分割处理。

处理过程中，获取各个字符的左边边界kk和右边边界k，若分割出来的字符数为8，则分割比较准确。

如下图所示，竖向蓝线为各个字符的边界标记。

字符分割，为下一步字符匹配准备总要参数。

5、字符匹配字符分割后，进行归一化处理，再逐一对各个字符进行字符匹配。

字符模板通过取模软件先提取出，存放于程序中，其大小为24*50的单一像素。

基于STM32单片机的车牌识别系统发布时间：2022-08-17T03:13:58.760Z 来源：《当代电力文化》2022年7期作者：王子涵赵昊天王京柏植指导老师[导读] 随着我国社会经济快速发展，进入21世纪，城市汽车保有率从2000年3.1%增长至 2015年42%，预计2024年将升至75%。

王子涵赵昊天王京柏植指导老师宿州学院机械与电子工程学院安徽宿州 234000摘要：随着我国社会经济快速发展，进入21世纪，城市汽车保有率从2000年3.1%增长至 2015年42%，预计2024年将升至75%。

在过去十年，汽车数量的爆发式增长，城市道路拥堵和停车困难已然成为城市交通最主要的问题。

虽然我国加强了对道路和停车场等公共交通设施的兴建，但建设速度仍无法与汽车增长速度相比，停车难仍是困扰驾驶员的主要问题【关键词】STM32F103C8T6；OV7670；TFT液晶显示屏；一、总体设计方案1.1系统的功能要求本系统的研制主要包括以下几项功能：(1)当车辆驶入检测范围时，系统启动，对目标所在图像进行采集、识别；系统识别过程包括图像采集、二值化分析、识别车牌区域、字符分割、字符匹配五个过程(2)系统启动后实时显示摄像模块采集到的画面，在系统识别成功后，查看识别内容，以及对系统后台内容进行监控；(3)声光提示模块会在系统识别成功后蜂鸣器产生声响，提示操作人员识别完成。

1.2系统的组成及方案设计本设计由STM32主控、OV7670摄像模块、红外测距模块、TFT显示模块、声光提示模块等组成。

系统的组成结构如下：二、系统的硬件设计总体电路本设计采用模块化思路，对各功能部分进行独立的模块设计，各模块设计完成后，进行总体化组装、调试，达到使用要求。

模块化设计能有效降低系统的使用成本，增加系统的使用灵活度，在部分模块出现问题时可快速进行替换，使系统能在短时间内恢复使用。

2.1 STM32F103C8T6单片机STM32F103C8T6是一款由意法半导体公司基于ARM Cortex-M3内核的32位微控制器[1]。

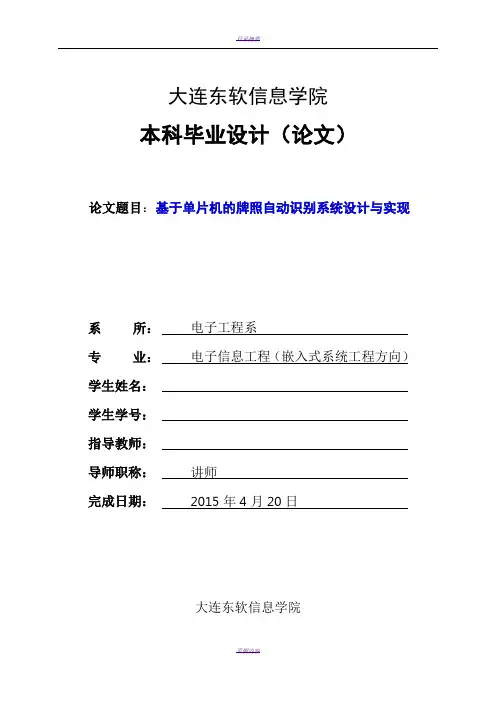

大连东软信息学院本科毕业设计（论文）论文题目：基于单片机的牌照自动识别系统设计与实现系所：电子工程系专业：电子信息工程（嵌入式系统工程方向）学生姓名：学生学号：指导教师：导师职称：讲师完成日期：2015年4月20日大连东软信息学院Dalian Neusoft University of Information基于单片机的牌照自动识别系统设计与实现摘要随着世界各国汽车的数量的增加，城市交通状况日益引起人们关注的，如何有效地管理交通，越来越多的人关注，已经成为人们的焦点，关键要解决这些问题，是构建智能交通系统。

车牌识别是智能交通系统的重要组成部分，它具有多种用途，在交通管制和监视，已被广泛应用于各个领域。

由于高速公路限速没有很好地起到警示驾驶员的作用，我们设计了一套基于MCS-51单片机，包括电探测装置和电子显示屏幕设备。

它不仅易于设置和显示道路限速完成了普通电子限速提示，同时测量能够实时显示并自动判断是否超速。

除了其成本低，精度高，通过计算证实大大改善了它的可用性。

车牌识别系统是近年来发展起来的基础上，智能交通管理系统，在模式识别领域，车牌识别技术是当前的一个热门话题在国内外应用研究。

本文将MFRC522作为车牌自动识别系统中的关键设备，完成信息采集板，车牌信息进行处理，提取车牌信息和字符识别所提取的特征。

首先分析了车牌识别系统实现的背景和意义。

然后对实现车牌识别的硬件环境做简要介绍。

并测试了数据传输等一系列的数据处理技术。

经过多次的车牌数据特征提取算法进行了比较，最后选择最合适的射频特征提取方法，为模具拉匹配的依据，最终确定车牌号。

关键词：车牌识别，单片机，MFRC522Design and Implementation of License Plate Automatic Recognition System Basedon MCUAbstractIn view of the highway speed limit unlicensed drivers should not very well serve as a warning to the role, this article has designed a single-chip based on the MCS-51, including the photoelectric detection devices and display devices of the electronic screen. It not only can easily set up and display the road speed limit in order to achieve common electronic speed limit signs prompt function, can be simultaneously measured real-time display of speed and automatically determine whether the speeding. In addition it is low cost and the higher the accuracy of calculations greatly enhances its usability. Increment of vehicle all over the world the situation of city traffic has attracted the attention of people. How to control the traffic effectively has become the problem which more and more people pay close attention to. The way to solve this problem is to establish the ITS—Intelligent Transportation System .Vehicle license plate recognition system is the crucial part of the ITS.License plate recognition system is developed in recent years on the basis of intelligent traffic management system in the field of pattern recognition; license plate recognition technology is the application of research currently a hot topic at home and abroad. This article will MFRC522 as automatic license plate recognition system,key equipment, complete the information collection plate, license plate information processing, information extraction and license plate character recognition feature extraction. Firstly, the background and significance of license plate recognition system implementation. Then the realization of license plate recognition hardware environment to make a brief introduction and tested a series of data transmission, data processing technology. After several feature extraction algorithm license plate data were compared with the final choice of the most suitable radio frequency feature extraction method for mold pull matching basis, to finalize the license plate number.Key words: License plate recognition, MCU, MFRC522目录摘要 .................................................................................................... 错误!未定义书签。

设计制作数码世界 P.162基于STM32单片机的车牌识别系统的设计廖烈健 谭伟付 莫富超 方灏 余嘉诚 韦现佑 广西大学行健文理学院摘要：随着全球经济的快速发展，世界各国汽车数量急剧增加，城市交通也越来越拥挤，城市交通状况日益引起人们的重视。

缓解交通压力的重要方法就是建立智能交通系统，而车牌识别系统是智能化交通系统的重要组成部分。

本论文的车牌识别系统的5个基本组成部分分别是车牌信息采集、图像预处理、车牌信息定位、车牌字符分割、车牌字符识别。

关键词：单片机 车牌识别 STM321978年改革快开放以后，中国的交通运输业发展非常快。

但伴随着其发展，也出现了一系列问题，如交通堵塞、交通事故。

减轻我国交通压力的关键就是建立智能化交通系统，而智能交通是我国当前交通管理发展的重要方向，而汽车车牌自动识别技术在智能交通系统中发挥重要作用。

智能车牌识别是智能交通的重要组成部分，已经广泛应用在智能停车场、道路监控等方面。

而车牌识别系统使得车辆管理更加快捷和人性化，增加了便捷性并节省了人力和物力成本，同时也减轻了停车等待时间，缓解交通压力。

1 车牌识别系统组成本文的系统由硬件和程序软件两个部分组成 , 硬件部分主要是控制芯片和外围设备组成，其功能是主要负责捕获车辆的动态视频图像，通过智能模块转化为静态图像并传输给控制芯片处理，并将获得的结果图像在液晶屏上。

软件部分主要是程序部分，用C语言来编程，完成对车牌的图像处理，最终获得到清晰的车牌字符并且与字符库对比进行匹配识别，最后传给控制芯片进行信号处理，然后在液晶上显示。

本文以STM32F103RCT6单片机为控制芯片，控制摄像头模块OV7670 去采集车牌的信息，在通过控制芯片处理后取得车牌的识别结果并在液晶屏上显示。

2 硬件系统部分的设计2.1 STM32 控制器电路本系统采用STM32F103RBT6 作为主控制器，STM32F103芯片内部资源丰富、性价比高、功耗小，是非常适合嵌入式应用开发的32位MCU[3]。

基于STM32的车牌识别系统一、系统概要本系统以STM32F103RBT单片机为主控，控制OV7670摄像头（带FIFO）进行图像采集，通过模式识别、匹配，最后获得车牌的识别结果。

为尽大可能的提高处理速度，STM32单片机进行了16倍频。

识别主要过程包括五过程。

二、系统框图三、识别原理1、图像采集图像通过OV7670摄像头进行数据采集，采集的图像大小为320*240像素，像素格式为RGB565。

每个像素由两字节组成，第一字节的高五位是R，第一字节的低三位和第二字节的高三位组成G，第二字节的低五位是B。

图像通过STM32单片机读取，并将数据进行特殊处理后，显示于TFT显示屏上。

2、二值化分析摄像头的数据在采集过程中，对每个像素进行二值化处理，即设定R、G、B的阈值。

通过二值化处理，将像素值分为全黑0x0000和全白0xffff两种。

同时通过程序分析出每行的跳变点。

分析跳变点的目的是识别出车牌区域。

3、识别车牌区域通过二值化分析出各行的跳变点，车牌区域处由于字符，导致跳变点明显较多，约大于15个，通过跳变点的分析和判断，即可识别出车牌区域位置。

如下图中左侧红色标记点，即为各行的跳变点数目。

本系统程序中设定跳变点大于15个，在连续行存在多个跳变点大于15的位置处，将起始位置设定为车牌区域的上边边界Y_up，结束位置设定为车牌区域的下边边界Y_down。

再通过RGB-HSV颜色转换，识别出车牌区域的左边边界X_left和右边边界X-right。

这样既可获取车牌区域的准确边界，如下图蓝色边框范围。

4、字符分割车牌区域识别后，再次通过二值化进行字符的分割处理。

处理过程中，获取各个字符的左边边界kk和右边边界k，若分割出来的字符数为8，则分割比较准确。

如下图所示，竖向蓝线为各个字符的边界标记。

字符分割，为下一步字符匹配准备总要参数。

5、字符匹配字符分割后，进行归一化处理，再逐一对各个字符进行字符匹配。

字符模板通过取模软件先提取出，存放于程序中，其大小为24*50的单一像素。

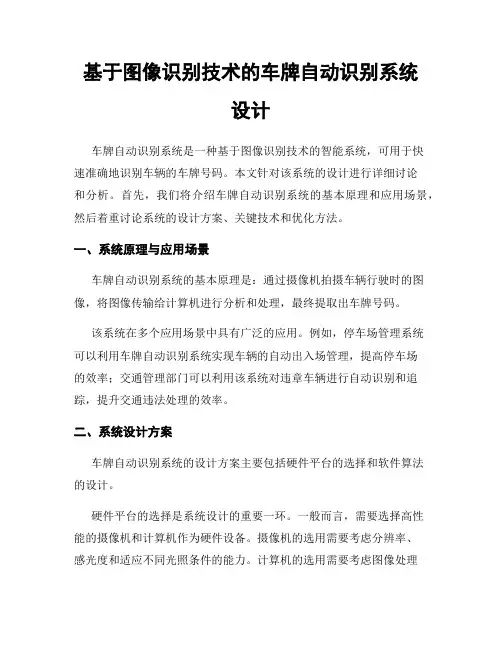

基于图像识别技术的车牌自动识别系统设计车牌自动识别系统是一种基于图像识别技术的智能系统，可用于快速准确地识别车辆的车牌号码。

本文针对该系统的设计进行详细讨论和分析。

首先，我们将介绍车牌自动识别系统的基本原理和应用场景，然后着重讨论系统的设计方案、关键技术和优化方法。

一、系统原理与应用场景车牌自动识别系统的基本原理是：通过摄像机拍摄车辆行驶时的图像，将图像传输给计算机进行分析和处理，最终提取出车牌号码。

该系统在多个应用场景中具有广泛的应用。

例如，停车场管理系统可以利用车牌自动识别系统实现车辆的自动出入场管理，提高停车场的效率；交通管理部门可以利用该系统对违章车辆进行自动识别和追踪，提升交通违法处理的效率。

二、系统设计方案车牌自动识别系统的设计方案主要包括硬件平台的选择和软件算法的设计。

硬件平台的选择是系统设计的重要一环。

一般而言，需要选择高性能的摄像机和计算机作为硬件设备。

摄像机的选用需要考虑分辨率、感光度和适应不同光照条件的能力。

计算机的选用需要考虑图像处理和识别算法的计算需求。

此外，硬件设备的稳定性和易用性也是选择的重要因素。

软件算法的设计是车牌自动识别系统中的核心部分。

基于图像识别技术，我们可以采用以下步骤来实现车牌的自动识别：1. 图像预处理：对摄像机拍摄到的图像进行预处理，消除噪声和光照不均匀等干扰因素，增强车牌的边缘特征。

2. 车牌定位：通过图像处理技术，将车牌从整个图像中提取出来。

可以采用基于颜色、纹理或形状的特征来实现车牌的自动定位。

3. 字符分割：将提取出的车牌进一步进行处理，将字符分割开来。

可以采用基于投影或基于边缘的方法进行字符分割。

4. 字符识别：通过字符识别算法，对分割出的字符进行识别。

可以采用模板匹配、神经网络或支持向量机等机器学习方法来实现字符的自动识别。

5. 结果输出：将识别出的字符组合成车牌号码，并将结果存储或显示在监控界面上。

三、关键技术与优化方法车牌自动识别系统设计中的关键技术包括图像处理、模式识别和机器学习等领域。
