V系列有载分接开关讲义PPT课件
分接开关头
绝缘筒
筒底
10
分接开关头由头部法兰、 头盖、齿轮传动装置、分接位
齿轮传动装置
置观察窗、溢油螺钉、爆破盖
溢油螺钉
变压器油箱 溢油孔E2
组成
分接开关头部法兰上有四个
注油弯管Q
连接法兰，其中三个带有弯管，
弯管R通过气体继电器与储油柜
吸油弯管S
相连。弯管S与开关内抽油管相
连，抽油管一直伸入油室底部， 用来吸油。弯管Q用来滤油，使 滤过的油送回开关油室。弯管R
油流继电 器弯管R
与弯管Q的位置可以根据需要互
换。E2法兰作为变压器溢油排气
用安装了分接开关的变压器在干
燥和运输过程中，必须将E与Q
用旁通管连通，保证油室内压力
与变压器油箱内压力一致，避免 头部法兰 爆破盖
油室损坏
观察窗 分接开关11 头
头盖安装在头部法兰上，封闭油 室，同时头盖上安装有头部齿轮传动 装置、输入操作力矩。头盖上的开关 保护常规为爆破盖形式，用于当开关 内部故障引起开关油室内压力增大时， 爆破并释放压力，以防止油室因超压 而损坏。还可以根据需要在头盖爆破 盖位置安装压力释放阀来进一步保护 分接开关油室
正反调、粗细调为±13级
4
V型有载分接开关型号
型号说明： V I I I 350 Y—72.5 — 10191W
基本接线图 分接开关最高工作电压（kV） 分接开关联结方式（Y、D）
分接开关最大额定通过电流（A） 分接开关相数（ I 、III ） 分接开关型号
5
基本接线图说明
基本接线图标志由固有分接位置数、最大工作位置数、中间位 置数及带或不带转换选择器符号所组成。 例如 10 19 1 W
有载调压ppt课件
变压器与有载调压
供电 李玉壁
2011年12月7日
1
绪论
在电力系统中，从电力的生产、 输送、以及分配到各用电部门，变 压器是重要的电气设备，在各个环 节中，变压器的可靠运行直接关系 到整个供电系统的可靠性。
2
目录
一
变压器及其分类
二
电压偏差与电压调整
三
调压的分类与原理四来自调压开关的常见故障与维护
3
一 变压器及其分类
1、变压器的原理
变压器是一种静止的电气设备，它利用电 磁感应原理将一种电压等级的交流电能转变 成另一种电压等级的交流电能。不同类型的 变压器，尽管在结构、外形、体积和重量上 有很大的差异，但是它们的基本结构主要还 是有铁心和绕组两部分组成的。
4
一 变压器及其分类
2、变压器的分类
变压器的种类很多，按其相数分，可分为 单相电力变压器和三相电力变压器；按其绕 组的数目分，可分为双绕组、三绕组、多绕 组和自耦变压器；按其调压方式分，可分为 有载调压和无激励调压；按其冷却方式分， 可分为油浸自冷、油浸水冷和空气自冷等
20
二 电压的偏差与电压调整
电压的偏差
也就是说，当电感负载磁场储能的瞬间，发电 机相当于电容释放电场能量。
当负载释放磁场能量时，发电机将这部分能量 储存起来。说到这里很多人不能理解，明明 发电机线圈也是电感，发电机怎么会变成“ 电容”呢？
21
二 电压的偏差与电压调整
电压的偏差
道理很简单，我们的发电机是在“过励磁”（ 感应电势大于端电压）状态运行，它从系统 吸收电磁能量的相位正好跟负载相反，所以 说它相当于“电容”，发出“容性无功”。
15
一 变压器及其分类
4、油式变压器与干式变压器的区别
供电 李玉壁
2011年12月7日
1
绪论
在电力系统中，从电力的生产、 输送、以及分配到各用电部门，变 压器是重要的电气设备，在各个环 节中，变压器的可靠运行直接关系 到整个供电系统的可靠性。
2
目录
一
变压器及其分类
二
电压偏差与电压调整
三
调压的分类与原理四来自调压开关的常见故障与维护
3
一 变压器及其分类
1、变压器的原理
变压器是一种静止的电气设备，它利用电 磁感应原理将一种电压等级的交流电能转变 成另一种电压等级的交流电能。不同类型的 变压器，尽管在结构、外形、体积和重量上 有很大的差异，但是它们的基本结构主要还 是有铁心和绕组两部分组成的。
4
一 变压器及其分类
2、变压器的分类
变压器的种类很多，按其相数分，可分为 单相电力变压器和三相电力变压器；按其绕 组的数目分，可分为双绕组、三绕组、多绕 组和自耦变压器；按其调压方式分，可分为 有载调压和无激励调压；按其冷却方式分， 可分为油浸自冷、油浸水冷和空气自冷等
20
二 电压的偏差与电压调整
电压的偏差
也就是说，当电感负载磁场储能的瞬间，发电 机相当于电容释放电场能量。
当负载释放磁场能量时，发电机将这部分能量 储存起来。说到这里很多人不能理解，明明 发电机线圈也是电感，发电机怎么会变成“ 电容”呢？
21
二 电压的偏差与电压调整
电压的偏差
道理很简单，我们的发电机是在“过励磁”（ 感应电势大于端电压）状态运行，它从系统 吸收电磁能量的相位正好跟负载相反，所以 说它相当于“电容”，发出“容性无功”。
15
一 变压器及其分类
4、油式变压器与干式变压器的区别
变电站电气设备图文详细讲解变压器ppt课件
31
变压器的正常巡视项目
变压器的油温和温度计应正常，储油柜的油 位应与温度相对应；
变压器各部位无渗油、漏油； 套管油位应正常，套管外部无破损裂纹、无
严重油污、无放电痕迹及其它异常现象； 变压器声响均匀、正常； 各冷却器手感温度应相近，风扇、油泵、水
泵运转正常，油流继电器工作正常；
32
变压器的正常巡视项目
各类指示、灯光、信号应正常； 变压器室的门、窗、照明应完好，房屋不漏
水，温度正常； 检查变压器各部件的接地应完好； 现场规程中根据变压器的结构特点补充检查
的其他项目。
34
知识回顾 Knowledge
Review
铁芯只能一点接地，如果多点接地，可能会在铁芯 内部形成环流，引起铁芯发热。
大型变压器铁芯引出一个套管与外壳接地点相连。
8
绕组——输入和输出电能的电气回路
绕组 引线
导线夹 引线
9
绕组排列方式
高压 中压 低压
铁芯接地
降压变压器
10
油箱——盛放器身和变压器油
箱式油箱
钟罩式油箱
11
变压器油——绝缘、散热
吸湿器完好，吸附剂干燥，油封油位正常； 引线接头、电缆、母线应无发热迹象； 压力释放器、安全气道及防爆膜应完好无损； 有载分接开关的分接位置及电源指示应正常； 有载分接开关的在线滤油装置工作位置及电源
指示应正常； 气体继电器内应无气体；
33
变压器的正常巡视项目
各控制箱和二次端子箱、机构箱应关严，无 受潮，温控装置工作正常；
冷却方式
最高顶层油温(℃) 运行中不宜超过(℃)
自然循环自冷、风冷
95
85
强迫油循环风冷
85
变压器的正常巡视项目
变压器的油温和温度计应正常，储油柜的油 位应与温度相对应；
变压器各部位无渗油、漏油； 套管油位应正常，套管外部无破损裂纹、无
严重油污、无放电痕迹及其它异常现象； 变压器声响均匀、正常； 各冷却器手感温度应相近，风扇、油泵、水
泵运转正常，油流继电器工作正常；
32
变压器的正常巡视项目
各类指示、灯光、信号应正常； 变压器室的门、窗、照明应完好，房屋不漏
水，温度正常； 检查变压器各部件的接地应完好； 现场规程中根据变压器的结构特点补充检查
的其他项目。
34
知识回顾 Knowledge
Review
铁芯只能一点接地，如果多点接地，可能会在铁芯 内部形成环流，引起铁芯发热。
大型变压器铁芯引出一个套管与外壳接地点相连。
8
绕组——输入和输出电能的电气回路
绕组 引线
导线夹 引线
9
绕组排列方式
高压 中压 低压
铁芯接地
降压变压器
10
油箱——盛放器身和变压器油
箱式油箱
钟罩式油箱
11
变压器油——绝缘、散热
吸湿器完好，吸附剂干燥，油封油位正常； 引线接头、电缆、母线应无发热迹象； 压力释放器、安全气道及防爆膜应完好无损； 有载分接开关的分接位置及电源指示应正常； 有载分接开关的在线滤油装置工作位置及电源
指示应正常； 气体继电器内应无气体；
33
变压器的正常巡视项目
各控制箱和二次端子箱、机构箱应关严，无 受潮，温控装置工作正常；
冷却方式
最高顶层油温(℃) 运行中不宜超过(℃)
自然循环自冷、风冷
95
85
强迫油循环风冷
85
变压器有载调压开关

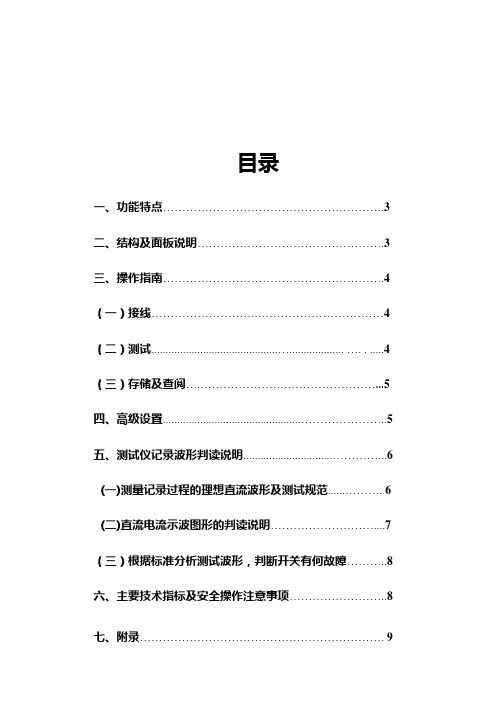

目录一、功能特点 (3)二、结构及面板说明 (3)三、操作指南 (4)（一）接线 (4)（二）测试.................................................................. .... . .. (4)（三）存储及查阅 (5)四、高级设置 (5)五、测试仪记录波形判读说明 (6)(一)测量记录过程的理想直流波形及测试规范 (6)(二)直流电流示波图形的判读说明 (7)（三）根据标准分析测试波形，判断开关有何故障 (8)六、主要技术指标及安全操作注意事项 (8)七、附录 (9)一．功能特点GKBY-2002型电力变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。
它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。
用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行分析、存贮、打印等功能。
解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。
可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义.GKBY-2002型电力变压器有载开关测试仪有以下几种优点：--光线示波器功能仪器分三通道可同时记录A、B、C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。
不受天气影响，功能远比光线示波器优越。
--较强的综合能力在一台仪器内可实现对有载分接开关各种参数的测量。
如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。
配合各功能按键，可分析波形中的各时间段的时间及阻值。
--打印输出。
仪器配有一台面板式前换纸型高速打印机。
--具有良好的抗干扰性能。
全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路，可在电源质量较差, 且有强电磁场干扰的现场进行可靠测量。
变压器有载分接开关检查PPT课件
2. 试验仪器外壳可能会带电，导致试验人员触电。 仪器外壳接地要牢固、可靠。
3. 试验仪器的高、低压线不能接反，否则将产生 高压危及试验人员和仪器安全。
4. 试验结束后，应先将变压器的测量部位放电、 接地，再进行变更接线、拆线。
第12页/共30页
8
试验步骤
Ω
a a 单数组接触电阻
切换开关接触电阻测量：
第7页/共30页
5
试验原理
接触电阻的测量 可采用双臂电桥进行测量，根 据变压器的实际检修状态进行可测部位的测量工 作，非可测部位可在进行绕组直流电阻测量时间 接的得到验证。
过渡电阻的测量 可在切换开关芯子吊出时，使 用单臂电桥（惠斯登电桥）或数字万用表进行直 接测量，也可在测量过渡波形中间接得到动态过 度电阻值。
第9页/共30页
5
试验原理
恒流源
测量原理图所示：
DC
O
A 线框内为单相变压器和
有载分接开关连接的结
构示意图。切换开关K
K
K1
K2
从K1～K4或从K4～K1
完成一个切换过程。恒
K3
K4 流源加在O、A两端，通
R1
R2
过检测这两端电压可以
L
得到开关切换的过渡波
形和过渡电阻。
第10页/共30页
6
试验仪器
线，其余两相只需按相同方法进行短接，只需将仪器上B、C分别 接到相应的短接线上即可，0相公用无需再接。 1、将有载分接开关参数综合测试仪放在适合位置，将测试仪外壳可 靠接地。接通测试仪电源，检查测试仪开始状态，按有载分接开 关参数综合测试仪说明书的要求，进行仪器的设置和选项，设置 和选项完成后，启动仪器进入测量状态。 2、将切换开关转换到另一侧，仪器自动进行测量并在屏幕上显示波 形，操作仪器上的功能按钮对单、双数过渡电阻动态电阻值、切 换过程总时间、t1单数组电阻接入时间、t2单双数电阻桥接时间、 t3双数组电阻接入时间、三相时间同期差、触头振动弹跳时间， 进行判读，依照标准和制造厂规定进行判断，选择打印功能进行 波形打印并保存。
3. 试验仪器的高、低压线不能接反，否则将产生 高压危及试验人员和仪器安全。
4. 试验结束后，应先将变压器的测量部位放电、 接地，再进行变更接线、拆线。
第12页/共30页
8
试验步骤
Ω
a a 单数组接触电阻
切换开关接触电阻测量：
第7页/共30页
5
试验原理
接触电阻的测量 可采用双臂电桥进行测量，根 据变压器的实际检修状态进行可测部位的测量工 作，非可测部位可在进行绕组直流电阻测量时间 接的得到验证。
过渡电阻的测量 可在切换开关芯子吊出时，使 用单臂电桥（惠斯登电桥）或数字万用表进行直 接测量，也可在测量过渡波形中间接得到动态过 度电阻值。
第9页/共30页
5
试验原理
恒流源
测量原理图所示：
DC
O
A 线框内为单相变压器和
有载分接开关连接的结
构示意图。切换开关K
K
K1
K2
从K1～K4或从K4～K1
完成一个切换过程。恒
K3
K4 流源加在O、A两端，通
R1
R2
过检测这两端电压可以
L
得到开关切换的过渡波
形和过渡电阻。
第10页/共30页
6
试验仪器
线，其余两相只需按相同方法进行短接，只需将仪器上B、C分别 接到相应的短接线上即可，0相公用无需再接。 1、将有载分接开关参数综合测试仪放在适合位置，将测试仪外壳可 靠接地。接通测试仪电源，检查测试仪开始状态，按有载分接开 关参数综合测试仪说明书的要求，进行仪器的设置和选项，设置 和选项完成后，启动仪器进入测量状态。 2、将切换开关转换到另一侧，仪器自动进行测量并在屏幕上显示波 形，操作仪器上的功能按钮对单、双数过渡电阻动态电阻值、切 换过程总时间、t1单数组电阻接入时间、t2单双数电阻桥接时间、 t3双数组电阻接入时间、三相时间同期差、触头振动弹跳时间， 进行判读，依照标准和制造厂规定进行判断，选择打印功能进行 波形打印并保存。
《MR有载调压开关》PPT课件
分接变换指示器灰色区域的中央标志线是下述操作步骤的基准。
中央标志线 电动机构的 静止范围
分接变换指示器的指针转一周代表分接变换操作一次。 指示盘分33格，一格相当于手摇把转一圈。
从切换开关动作（打响）开始到指针到达静止区域 的中央标志线所走的格数，在升和降两个方向上应该相等。
13
Charly cao
Charly cao
10
17Page 108
2 设计
2. 4 电气装置 活动门
11
Charly cao
电气元件安装在活动门的背面（图11）。由于采用了安装 槽轨和配线槽轨（几个，两侧接线）简化了元件的安装。 每个装置都有清晰的代号标志，容易在线路图上识别线路图 插在门背面的匣子里。标准设计中，活动门上安装如下元件：
Charly cao
16Page 108
2 设计
传动机构、控制机构和电动机前面的护板上有手摇把 的插入孔，用于手动操作（图 10）.护板上有固定夹子和挂钩，用于夹持手摇 把和挂手提灯。 2.3 驱动电动机 TAPMOTION® ED电动机构采用的是三相电动机， 电动机的工作电压范围很宽,也包括50Hz或60Hz 频率。 电动机安装在传动机构下方。 各种有载分接开关及其电动机 驱动装置类型列于单独的选用表中。
机箱门内侧有一个匣子用于存放接线图。
Charly cao
7Page 108
2 设计
2
Charly cao
3
8Page 108
2 设计
活动门
警告 打开活动门之前一定要遵守相关的安全规程以避免发生严重的或致命的伤害。
所有控制元件都安装在箱门后面的活动门屏板上。该屏板也是电动机构所有电气和机械部 分的护板，以防止意外触及。
MR有载调压开关课件
THANKS
传感器供电
为保证工业自动化系统中 传感器正常工作，MR有载 调压开关可以提供稳定的 电压输出。
其他应用领域
交通系统
科研实验
在轨道交通、电动汽车等领域，MR 有载调压开关可以用于调节牵引变压 器的输出电压。
在电力电子、电机控制等科研实验中， MR有载调压开关作为一种实验设备， 用于研究电压对设备性能的影响。
通信系统
在通信系统中，MR有载调压开关可 以用于调节通信设备的供电电压，确 保信号传输稳定。
04 MR有载调压开关的优缺点
优点
高效稳定
MR有载调压开关具有高效稳定 的运行性能，能够确保电力系 统的稳定运行。
调节范围广
MR有载调压开关的调节范围较 广，可以根据实际需求进行精 确调节，满足不同负载的需求 。
05
MR有载调压开关的发展趋势 和未来展望
技术发展趋势
高效能
随着电力电子技术的不断进步， MR有载调压开关将向着更高效 率、更低损耗的方向发展，以满
足日益增长的能源需求。
智能化
智能化是现代电力电子设备的重 要特征，MR有载调压开关将集 成更多的智能化功能，如自适应 控制、故障诊断等，以提高设备
的可靠性和安全性。
机械寿命是衡量调压 开关机械结构耐久性 的重要指标，要求在 规定条件下进行试验 时，其能完成规定次 数的机械动作而不发 生损坏。
03 MR有载调压开关的应用
电力系统中的应用
01
02
03
电压调节
MR有载调压开关在电力 系统中主要用于调节变压 器输出电压，确保系统电 压稳定，满足用户需求。
降低损耗
通过调节变压器绕组匝数， MR有载调压开关可以有 效降低线路损耗，提高电 力传输效率。
变压器有载调压开关 ppt课件
ppt课件
2
有载分接开关的基本功能及大类型
有载分接开关的两项基本功能 第一、在开路情况下“选择”一个分接头； 第二、在不中断通过电流的情况下把功率“切换”或“调换”到所选
的分接头上。 有载分接开关所分的大类型
负载电流从接通分接到预选分接的调换可通过电阻过渡或者电抗器 过渡（美国）来完成，即分为电阻式有载分接开关和电抗式有载分接开 关。
有载分接开关的功能是在负载条件下选定要求的调压绕组分接 分接变换便能在负载不中断的条件下完成 通过改变电压比来调整变压器电压 分接开关是按切换开关和分接选择器组合一体设计 分接开关的切换过程是分接选择器先选择，切换开关后切换 分接开关还可配置转换选择器。转换选择器的动作是在分接选
择开关动作之前完成的。
R型 此有载分接开关适用于高电压大容量的变压器。
ppt课件
12
G型油浸式有载分接开关的应用条件
G型 此有载分接开关适用于超高容量的变压器。
ppt课件
13
V型油浸式有载分接开关的规格代号
V型有载分接开关
ppt课件
14
M型油浸式有载分接开关的规格代号
M型有载分接开关
ppt课件
15
有载分接开关的工作原理
ppt课件
16
油浸式有载分接开关与变压器组合结构
1、有载分接开关顶 2、有载分接开关油室与切换开关 3、分接选择 4、电动机构 5、保护继电器 6、有载分接开关储油柜 7、角度齿轮，联轴
ppt课件
17
M型有载分接开关的组合结构
M型有载分接开关是属于组合的开关，它由分接选择器和切
换芯组成。
1、分接选择器包括齿轮机构、带接线端子的绝缘条笼、带
有载分接开关还可分为真空有载分接开关和油浸式有载分接开关。
变压器有载调压开关讲义22页PPT
变压器有载调压开关讲义
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
ห้องสมุดไป่ตู้
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
ห้องสมุดไป่ตู้
有载调压开关检修与调试原理ppt课件
▪ 检查分接开关本体工作位置和电动机构指
示位置应一致。
编辑课件
23
有载分接开关的调试
编辑课件
24
有载分接开关的调试
▪ 手摇操作检查。手摇操作一个循环，检查
传动机构是否灵活，电动机构箱 中的联锁 开关、极限开关、顺序开关等动作是否正 确；极限位置的机械止动及手 摇与电动闭 锁是否可靠
编辑课件
25
有载分接开关的调试
符合产品技术要求。将切换开关吊回油室，复装注油。
编辑课件
18
切换开关的吊芯维修
▪ 如需吊罩，应使用调压开关专用吊具将切
换开关油室吊住，拆卸红色区域M8固定螺 丝（13开口），将切换开关油室缓缓落至 支架上，同时检查定位销是否与头盖脱开， 如未脱开，需将切换开关安装法兰连接的 48只M12螺丝拆除，保证定位销与头盖可 靠脱离
编辑课件
3
有载分接开关的安装图式
编辑课件
4
分接开关型式代号的含义
编辑课件
5
分接开关型式代号的含义
编辑课件
6
有载分接开关切换顺序
编辑课件
7
有载分接开关切换顺序
编辑课件
8
有载分接开关切换顺序
编辑课件
9
有载分接开关切换顺序
编辑课件
10
有载分接开关切换顺序
编辑课件
11
有载分接开关切换顺序
编辑课件
▪ (6)自动控制装置的检查； ▪ (7)储油柜及油室中绝缘油的处理； ▪ (8)电动机构及其它器件的检查、维修与调试； ▪ (9)各部位密封检查，渗漏油处理； ▪ (10)电气控制回路的检查、维修与调试； ▪ (11)分接开关与电动机构的联接校验与调试。
编辑课件
示位置应一致。
编辑课件
23
有载分接开关的调试
编辑课件
24
有载分接开关的调试
▪ 手摇操作检查。手摇操作一个循环，检查
传动机构是否灵活，电动机构箱 中的联锁 开关、极限开关、顺序开关等动作是否正 确；极限位置的机械止动及手 摇与电动闭 锁是否可靠
编辑课件
25
有载分接开关的调试
符合产品技术要求。将切换开关吊回油室，复装注油。
编辑课件
18
切换开关的吊芯维修
▪ 如需吊罩，应使用调压开关专用吊具将切
换开关油室吊住，拆卸红色区域M8固定螺 丝（13开口），将切换开关油室缓缓落至 支架上，同时检查定位销是否与头盖脱开， 如未脱开，需将切换开关安装法兰连接的 48只M12螺丝拆除，保证定位销与头盖可 靠脱离
编辑课件
3
有载分接开关的安装图式
编辑课件
4
分接开关型式代号的含义
编辑课件
5
分接开关型式代号的含义
编辑课件
6
有载分接开关切换顺序
编辑课件
7
有载分接开关切换顺序
编辑课件
8
有载分接开关切换顺序
编辑课件
9
有载分接开关切换顺序
编辑课件
10
有载分接开关切换顺序
编辑课件
11
有载分接开关切换顺序
编辑课件
▪ (6)自动控制装置的检查； ▪ (7)储油柜及油室中绝缘油的处理； ▪ (8)电动机构及其它器件的检查、维修与调试； ▪ (9)各部位密封检查，渗漏油处理； ▪ (10)电气控制回路的检查、维修与调试； ▪ (11)分接开关与电动机构的联接校验与调试。
编辑课件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
有载分接开关的基本功能及大类型
有载分接开关的两项基本功能 第一、在开路情况下“选择”一个分接头； 第二、在不中断通过电流的情况下把功率“切换”或“调换”到所选
的分接头上。 有载分接开关所分的大类型
负载电流从接通分接到预选分接的调换可通过电阻过渡或者电抗器 过渡（美国）来完成，即分为电阻式有载分接开关和电抗式有载分接开 关。
M型油浸式有载分接开关的应用条件
M型 这种有载分接开关应用范围最广泛，可应用于中等容量 的变压器，大型电力变压器，工业变压器以及特种变压器。
10
RM型油浸式有载分接开关的应用条件
RM型 此有载分接开关是由R型的切换开关和M型的分接选择器有载分接开关适用于高电压大容量的变压器。
有载分接开关还可分为真空有载分接开关和油浸式有载分接开关。
3
油浸式有载分接开关的基本结构图
开关功率调换时会产生电弧，电弧造成的绝缘油分解会污染变压器 的油，所以形成以下几种结构： 一、埋入型 二、分隔型
4
快速电阻式有载分接开关的基本结构
分接选择器和切换开关功能结合在一个装置中的选择开关结构型式 即V型有载分接开关
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
18
M型有载分接开关的组合结构图
19
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
择开关动作之前完成的。
16
油浸式有载分接开关与变压器组合结构
1、有载分接开关顶 2、有载分接开关油室与切换开关 3、分接选择 4、电动机构 5、保护继电器 6、有载分接开关储油柜 7、角度齿轮，联轴
17
M型有载分接开关的组合结构
M型有载分接开关是属于组合的开关，它由分接选择器和切 换芯组成。 1、分接选择器包括齿轮机构、带接线端子的绝缘条笼、带 有相应驱动管和扇形件的桥式触关和条笼上下法兰。分接选 择器也可以加装转换选择器。 2、切换开关芯子包括弹簧储能机构、切换开关本身和过渡 电阻等部分。检修开关芯子必须通过开关头从油室内吊出来。
12
G型油浸式有载分接开关的应用条件
G型 此有载分接开关适用于超高容量的变压器。
13
V型油浸式有载分接开关的规格代号
V型有载分接开关
14
M型油浸式有载分接开关的规格代号
M型有载分接开关
15
有载分接开关的工作原理
有载分接开关的功能是在负载条件下选定要求的调压绕组分接 分接变换便能在负载不中断的条件下完成 通过改变电压比来调整变压器电压 分接开关是按切换开关和分接选择器组合一体设计 分接开关的切换过程是分接选择器先选择，切换开关后切换 分接开关还可配置转换选择器。转换选择器的动作是在分接选
变压器有载调压 油浸式有载分接开关简介
1
绪论
调压的基本原理及调压方式
调压的基本原理 通过变压器一次绕组或二次绕组的加匝或减匝实现变压器电压比的变化。
调压方式 无励磁调压 变压器一、二次侧都脱离电源的情况下，变换高压侧分 接头来改变绕组匝数进行调压的。 有 载 调压 利用有载分接开关，在保证不切断负载电流的情况下， 变换高压绕组分接头，来改变高压匝数进行调压的。
分接选择器与切换开关分开的组合式有载分接开关 用于M型及其他型式的有载分接开关
5
有载调压的基本接线方式
A 线性调压 B 正反调压 C 粗—细调压
6
油浸式有载分接开关的类型
· V型有载分接开关 · MS型有载分接开关 · M型有载分接开关 · RM型有载分接开关 · R型有载分接开关 · G型有载分接开关
7
V型油浸式有载分接开关的应用条件
V型 适用于中小型变压器的最紧凑的有载分接开关
目前，MR公司的最大额定通过电流单相700A、三相500A（此时其工作位置变为最 多12个和最多23个。
8
MS型油浸式有载分接开关的应用条件
MS型 适用于中等容量变压器的有载分接开关，最大 通过电流为300 A
9
有载分接开关的基本功能及大类型
有载分接开关的两项基本功能 第一、在开路情况下“选择”一个分接头； 第二、在不中断通过电流的情况下把功率“切换”或“调换”到所选
的分接头上。 有载分接开关所分的大类型
负载电流从接通分接到预选分接的调换可通过电阻过渡或者电抗器 过渡（美国）来完成，即分为电阻式有载分接开关和电抗式有载分接开 关。
M型油浸式有载分接开关的应用条件
M型 这种有载分接开关应用范围最广泛，可应用于中等容量 的变压器，大型电力变压器，工业变压器以及特种变压器。
10
RM型油浸式有载分接开关的应用条件
RM型 此有载分接开关是由R型的切换开关和M型的分接选择器有载分接开关适用于高电压大容量的变压器。
有载分接开关还可分为真空有载分接开关和油浸式有载分接开关。
3
油浸式有载分接开关的基本结构图
开关功率调换时会产生电弧，电弧造成的绝缘油分解会污染变压器 的油，所以形成以下几种结构： 一、埋入型 二、分隔型
4
快速电阻式有载分接开关的基本结构
分接选择器和切换开关功能结合在一个装置中的选择开关结构型式 即V型有载分接开关
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
18
M型有载分接开关的组合结构图
19
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
择开关动作之前完成的。
16
油浸式有载分接开关与变压器组合结构
1、有载分接开关顶 2、有载分接开关油室与切换开关 3、分接选择 4、电动机构 5、保护继电器 6、有载分接开关储油柜 7、角度齿轮，联轴
17
M型有载分接开关的组合结构
M型有载分接开关是属于组合的开关，它由分接选择器和切 换芯组成。 1、分接选择器包括齿轮机构、带接线端子的绝缘条笼、带 有相应驱动管和扇形件的桥式触关和条笼上下法兰。分接选 择器也可以加装转换选择器。 2、切换开关芯子包括弹簧储能机构、切换开关本身和过渡 电阻等部分。检修开关芯子必须通过开关头从油室内吊出来。
12
G型油浸式有载分接开关的应用条件
G型 此有载分接开关适用于超高容量的变压器。
13
V型油浸式有载分接开关的规格代号
V型有载分接开关
14
M型油浸式有载分接开关的规格代号
M型有载分接开关
15
有载分接开关的工作原理
有载分接开关的功能是在负载条件下选定要求的调压绕组分接 分接变换便能在负载不中断的条件下完成 通过改变电压比来调整变压器电压 分接开关是按切换开关和分接选择器组合一体设计 分接开关的切换过程是分接选择器先选择，切换开关后切换 分接开关还可配置转换选择器。转换选择器的动作是在分接选
变压器有载调压 油浸式有载分接开关简介
1
绪论
调压的基本原理及调压方式
调压的基本原理 通过变压器一次绕组或二次绕组的加匝或减匝实现变压器电压比的变化。
调压方式 无励磁调压 变压器一、二次侧都脱离电源的情况下，变换高压侧分 接头来改变绕组匝数进行调压的。 有 载 调压 利用有载分接开关，在保证不切断负载电流的情况下， 变换高压绕组分接头，来改变高压匝数进行调压的。
分接选择器与切换开关分开的组合式有载分接开关 用于M型及其他型式的有载分接开关
5
有载调压的基本接线方式
A 线性调压 B 正反调压 C 粗—细调压
6
油浸式有载分接开关的类型
· V型有载分接开关 · MS型有载分接开关 · M型有载分接开关 · RM型有载分接开关 · R型有载分接开关 · G型有载分接开关
7
V型油浸式有载分接开关的应用条件
V型 适用于中小型变压器的最紧凑的有载分接开关
目前，MR公司的最大额定通过电流单相700A、三相500A（此时其工作位置变为最 多12个和最多23个。
8
MS型油浸式有载分接开关的应用条件
MS型 适用于中等容量变压器的有载分接开关，最大 通过电流为300 A
9
