MEMORY存储芯片1N4007中文规格书

MEMORY存储芯片1N4007中文规格书
• Case: Epoxy, Molded • Weight: 0.4 gram (approximately) • Finish: All External Surfaces Corrosion Resistant and Terminal
Leads are Readily Solderable
• Lead and Mounting Surface Temperature for Soldering Purposes:
1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007
10
1.0E−04
1.0E−05
TC = 150°C
1
TC = 100°C
1.0E−06
TC = 100°C
1.0E−07
TC = 150°C
0.1 0.5
TC = 25°C
0.6 0.7 0.8 0.9
THERMAL CHARACTERISTICS Rating
Maximum Thermal Resistance, Junction−to−Ambient
Symbol RqJA
Max Note 1
Unit °C/W
IF, FORWARD CURRENT (A) IR, REVERSE CURRENT (A)
†For information on tape and reel specifications, including part orientation and tape sizes, please refer to our Tape and Reel Packaging Specifications Brochure, BRD8011/D.

(整理)半导体二极管的主要参数.

(整理)半导体二极管的主要参数.

1．反向饱和漏电流IR指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。

在常温下，硅管的IR为纳安（10-9A）级，锗管的IR为微安（10-6A）级。

2．额定整流电流IF指二极管长期运行时，根据允许温升折算出来的平均电流值。

目前大功率整流二极管的IF值可达1000A。

3.最大平均整流电流IO在半波整流电路中，流过负载电阻的平均整流电流的最大值。

这是设计时非常重要的值。

4.最大浪涌电流IFSM允许流过的过量的正向电流。

它不是正常电流，而是瞬间电流，这个值相当大。

5．最大反向峰值电压VRM即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。

这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。

因给整流器加的是交流电压，它的最大值是规定的重要因子。

最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。

目前最高的VRM值可达几千伏。

6.最大直流反向电压VR上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。

用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的.7．最高工作频率fM由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。

点接触式二极管的fM值较高，在100MHz以上；整流二极管的fM较低，一般不高于几千赫。

8．反向恢复时间Trr当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。

实际上，一般要延迟一点点时间。

决定电流截止延时的量，就是反向恢复时间。

虽然它直接影响二极管的开关速度，但不一定说这个值小就好。

也即当二极管由导通突然反向时，反向电流由很大衰减到接近IR时所需要的时间。

大功率开关管工作在高频开关状态时，此项指标至为重要。

9.最大功率P二极管中有电流流过，就会吸热，而使自身温度升高。

最大功率P为功率的最大值。

具体讲就是加在二极管两端的电压乘以流过的电流。

这个极限参数对稳压二极管，可变电阻二极管显得特别重要。

IN4007整流二极管

IN4007整流二极管

1n4007
整流二极管型号
1根本信息
21N4007主要特性
根本信息编辑
整流二极管
较强的正向浪涌承受能力：30A
极限参数为VRM≥50V
最高反向耐压：1000V
低的反向漏电流：5uA〔最大值〕
最大反向峰值电流：30uA
典型热阻：65℃/W
典型结电容：15pF[1]
工作温度：－50℃～+150℃
封装：DO-41
还有二极管1N5822这个是3A的肖特基二极管,反压40VRL207是普通的2A整流二极管，反压1000V
1N4007主要特性编辑
特征
·低的反向漏电流
普通塑封整流二极管
·较强的正向浪涌承受能力
·高温焊接保证
250℃/10 秒, 0.375" (9.5mm)引线长度。

250℃/10 seconds, 0.375" (9.5mm)
引线可承受5 磅(2.3kg) 拉力。

机械数据
·端子: 镀锡轴向引线
·极性: 色环端为负极
·安装位置: 任意。

二极管分类

二极管分类

l 红外发光二极管：和发光二极管类似，只不过它发出是我们肉眼不能直接看到的红外光，在电子产品中常用作红外光源，还经常用于光通讯等领域。
l 稳压二极管：属于硅管，在反向击穿区具有极陡的击穿曲线，在很大的电流变化范围内，只有极小的电压变化。一般用于电路中的基准电压。
IN5236 7.5
IN5237 8.2
IN5238 8.7
IN5239 9.1
IN5240 10
IN5241 11
IN5242 12
IN5243 13
IN5244 14
IN5245 15
IN5246 16
IN5247 17
IN5248 18
IN5249 19
1．检波二极管的选用 检波二极管一般可选用点接触型锗二极管，例如2AP系列等。选用时，应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。
2．整流二极管的选用 整流二极管一般为平面型硅二极管，用于各种电源整流电路中。
选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。
l 肖特基二极管：它的反响恢复时间极短可达几个纳秒，压降可达0.4V，主要在开关稳压电源和逆变器中作续流二极管用，主要型号有IN5817~IN5825等。
l 快恢复二极管：它的正向压降较低，反应时间较快（0.2～0.75μs），比肖特基二极管耐压高得多，在逆变电源中作整流元件。主要型号有IN4933~IN4937。
IN5997 7.5
IN5998 8.2
IN5999 9.1
IN6000 10
IN6001 11
IN6002 12
IN6003 13

1N4007(Hitano Enterprise)中文数据手册「EasyDatasheet」

1N4007(Hitano Enterprise)中文数据手册「EasyDatasheet」

芯片中文手册,看全文,戳
奇彦企业股份有限公司. 1N4001 THRU 1N4007
特征
* 低成本 * 低泄漏 * 低正向压降 * 高电流能力
硅整流技术规范
电压范围 - 50到1000伏特Байду номын сангаас
电流 - 1.0安培
机械数据
* 案例：模压塑料 * 环氧树脂：UL 94V-0率阻燃 * 铅：MIL-STD-202E,方法208防护证 * 极性：颜色频带端为负极 * 任何安装位置： * 重量：0.33克
1N4006 800 560 800
1N4007 1000 700 1000
UNITS Volts Volts Volts
1.0
Amps
30 1.1 5.0 500
30
15 50 -65 to + 175
Amps Volts uAmps
uAmps pF C/ W C
芯片中文手册,看全文,戳 额定值和特性曲线（1N4001 1N4007 THRU）
DO-41
最大额定值,电器性能
在25℃环境温度额定值除非另有规定. 单相,半波,60赫兹,电阻或电感性负载.
对于容性负载,减免电流20％.
尺寸以英寸（毫米）
最大经常峰值反向电压
最大RMS电压
最大直流阻断电压
最大正向平均整流电流
在T = 75 C 峰值正向浪涌电流8.3ms单一正弦半波 叠加额定负荷（JEDEC方法） 最大正向电压在1.0A DC 反向电流最大DC 在额定阻断电压DC 满载最大反向电流平均值,完整周期 .375 *设计（9.5mm）引线长度在T = 75 C
典型结电容（注）
@T = 25 C @T = 100 C

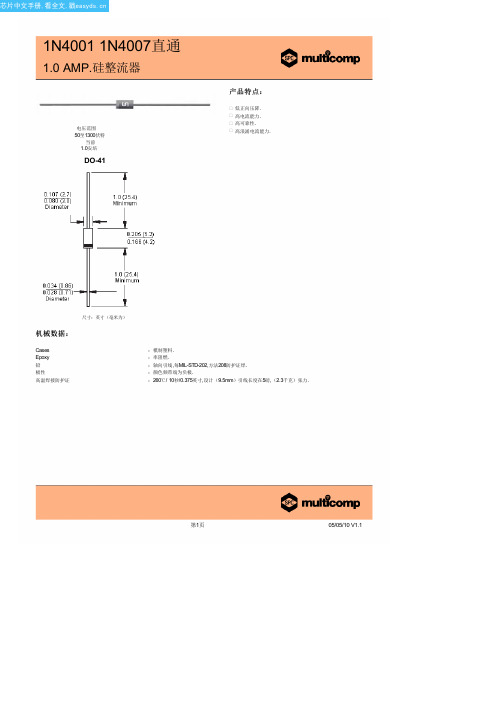

型号1N4004(MULTICOMP)中文数据手册「EasyDatasheet」

型号1N4004(MULTICOMP)中文数据手册「EasyDatasheet」

pF °C/W
°C
典型正向特性
安培
平均正向整流电流 环境温度（℃）
瞬时正向电流（ A） 正向电压（ V）
第2页
07/05/10 V1.1
芯片中文手册,看全文,戳
1N4001 1N4007直通
1.0 AMP.硅整流器
额 定 值 和 特 性 曲 线 （ 1N4001）
最大非重复正向浪涌电流
第3页
07/05/10 V1.1
第1页
05/05/10 V1.1
芯片中文手册,看全文,戳
1N4001 1N4007直通
1.0 AMP.硅整流器
最大额定值和电气特性：
评分在25°C环境温度,除非另有规定. 单相,半波,60赫兹,电阻或电感性负载. 对于容性负载,减免电流20％.
型号数量
最大经常峰值反向电压
最大RMS电压
典型结电容
峰值正向浪涌电流（ A） 循环次数在 60Hz
典型反向特性
µ
瞬时反向电流（ μA）
额定峰值反向电压百分比（％）
结电容（ pF） 反向电压（ V）
Disclaimer This data sheet and its contents (the "Information") belong to the Premier Farnell Group (the "Group") or are licensed to it. No licence is granted for the use of it other than for information purposes in connection with the products to which it relates. No licence of any intellectual property rights is granted. The Information is subject to change without notice and replaces all data sheets previously supplied. The Information supplied is believed to be accurate but the Group assumes no responsibility for its accuracy or completeness, any error in or omission from it or for any use made of it. Users of this data sheet should check for themselves the Information and the suitability of the products for their purpose and not make any assumptions based on information included or omitted. Liability for loss or damage resulting from any reliance on the Information or use of it (including liability resulting from negligence or where the Group was aware of the possibility of such loss or damage arising) is excluded. This will not operate to limit or restrict the Group's liability for death or personal injury resulting from its negligence. SPC Multicomp is the registered trademark of the Group. © Premier Farnell plc 2010.

IN4001~IN4007中文资料


Fig.2 -瞬时浪涌电流
50
40
0
T =25 C 30
20
10
0
1
10
100
NUMBER OF CYCLES AT 60 Hz
Fig.4 – 结电容
100
0
T =25 C
10
1
1
10
100
反向电压(V)
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
最大额定值和电器特性
单向半波,60HZ,阻性或容性负载
最大周期性方向峰值电压 最大有效值电压 最大直流闭锁电压
在T=75℃,八分之三引脚长度时,最大正向整流电流
半个正弦波信号为8.3ms时最大过载电流 在1A交流25℃下最大正向导通电压 最大满负荷反向电流, 全周期,在75℃下
IN4001 IN4002 IN4003 IN4004 IN4005 IN4006 IN4007 单位
IN4001 至 IN4007
塑制硅整流器
IN4001~IN4007实物图:
CHENG- YI ELECTRONIC
电压范围50~1000V 正向电流1A
DO-41
特性 正向导通电压降低 导通电流高 泄露电流低 过载电流高 成本低
机械数据 壳体:使用 UL 94V-0 认证的 阻燃环氧基树脂塑造 两端引线:轴心引线, 可软焊接的,通过美国军用规格-202, method 208 电极性:有黑色线圈一端表示负极 安装位置:任意

CHENYI ELECTRONICS 1N4001 THRU 1N4007 数据手册


VF
IR
R JA R JL
CJ TA
1.1 5.0 50.0 50.0 25.0 15.0 F
Operating and storage temperature range
TJ TSTG
-50 to +175
Notes: 1. Measured at 1MHz and applied reverse voltage of 4.0V DC
1.0
Amp
Peak forward surge current 8.3ms half
sing-wave superimposed on rated load
IFSM
30.0
Amps
(JEDEC method)TA=75
Maximum instantaneous forward voltage at 1.0 A
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
(Ratings at 25 ambient temperature unless otherwise specified,Single phase,half wave 60Hz,resistive or inductive) load. For capacitive load,derate by 20%)
Symbols 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 Units
Maximum reurrent peak reverse voltage
VRRM
50
100
200
400
600
800 1000 Volts
Maximum RMS voltage

in4007二极管参数

in4007二极管参数In4007二极管参数引言：二极管是一种常用的电子元件，具有正向导通和反向截止的特性。

在电路设计和电子设备制造中广泛应用。

In4007二极管是一种常见的整流二极管，本文将介绍In4007二极管的主要参数和特性。

一、In4007二极管简介In4007二极管是一种硅制整流二极管，它是在低成本和可靠性之间取得平衡的一种型号。

它被广泛应用于电源电路、电能仪表、自动化设备、电子设备以及照明产品等。

In4007二极管的主要特点是具有较高的承受电压和大电流，能够有效地进行整流。

二、In4007二极管的参数1.反向峰值电压（反向电压）（VRM）：它是指在反向工作时，二极管可以承受的最高反向电压。

对于In4007二极管来说，其反向峰值电压一般为1000伏。

2.正向电流（IF(AV)）：正向电流是指在导通状态下，二极管能够连续承受的最大电流。

In4007二极管的正向电流典型值为1安培。

3.正向峰值耐受电流（IFSM）：它是指二极管在短时间内能够承受的最大电流。

对于In4007二极管，其正向峰值耐受电流一般为30安培。

4.正向电压降（VF）：正向电压降是指在导通状态下，二极管两端的电压差。

对于In4007二极管，其正向电压降一般为1伏。

5.反向电流（IR）：反向电流是指在截止状态下，二极管两端通过的微弱电流。

对于In4007二极管，其典型反向电流值为5微安。

6.最大工作温度（Tj Max）：它是指二极管能够正常运行的最高温度。

对于In4007二极管，其最大工作温度一般为150摄氏度。

7.整流效率：也称为二极管的效率，它是指二极管在整流过程中的能量转换效率。

通常情况下，In4007二极管的整流效率高达50%以上。

三、In4007二极管的特性1.快速恢复时间：In4007二极管具有快速恢复特性，可以迅速恢复到正常工作状态。

这使得它在高频电路中得到广泛应用。

2.高可靠性和长寿命：In4007二极管采用高质量材料制造，具有较高的可靠性和长寿命。
