直流输电的控制与调节

特高压直流输电控制与保护技术的探讨摘要：随着特高压大电网、交直流并网等领域的不断发展，直流输电技术在实际工程中得到了越来越多的应用。

本文主要基于对直流输电技术和换流技术的深入研究，并结合±800 kV特高压直流输电工程，对其分层冗余结构、控制和保护技术进行了较为系统的阐述，以期更好地确保特高压大电网及交直流并网安全稳定运行提供良好技术支撑。

关键词：特高压；直流输电工程；换流技术；控制和保护技术引言在我国电网发展中，特高压直流输电起着举足轻重的作用。

其中，控制与保护是其中的关键，其能保证传输电源的正常运行，并能有效地保证传输电源的安全。

±800 kV特高压直流每极均采用串联、母线区连接方式，各电极工作方式灵活、完整，这对保证其工作性能将能够发挥良好的辅助作用。

1 直流输电简介1.1 直流输电系统当前直流输电系统通常采用两端直流传输的方式，包括整流站、直流线路和逆变站。

1.2 换流技术换流站的关键部件为换流器，它包括一个或几个换流器，其电路都是三相换流桥，主要材料为晶闸阀。

其基本工作原理是：通过对桥式阀门的触发时间进行控制，从而实现对直流电压瞬时值、电阻上直流电流、直流传输功率的调整。

同时，对各个桥式阀门的晶闸管单元进行同一触发脉冲控制。

2 特高压直流输电的特点特高压直流输电的特点具体包括：①增加传送能力，增加传送距离。

②节约了线路走廊和变电所的空间。

③有利于联网，简化网络结构，降低故障率。

3 直流输电控制系统分层冗余结构UHVDC是指超过600 kV的直流输电系统，它的控制和保护系统是分层、分布式、全冗余的。

本文以±800 kV特高压直流工程为例，将其按控制等级划分为三个层次：运行人员控制层、过程控制层和现场控制层。

4 为满足特高压交直流系统动态性能要求的控制技术4.1 降低和避免直流对交流系统的不良影响由于换流技术的机制存在着两个主要的问题：谐波和无功。

传统的方法是，安装合适的容量和数量的直流滤波器/电容，并采用多脉动式变流器。

1.整流器部分工作原理整流部分的结构是三相桥式电路，如图1所示。

图1 整流器电路图e a 、e b 、e c 为等值交流系统的工频基波正弦相电动势，图2 整流侧电压波形（a ）为m 、n 点对中性点的电位，（b ）为直流侧电压u d ，（c ）为触发脉冲。

图（a ）中C1为自然换向点，角度α为延迟触发角，即晶闸管开始导通的角度；μ为叠弧角（换向角），即电流从一相换到另一相的时间。

定义熄弧延迟角为δ， δ=α+μ。

理想直流侧空载电压为απcos 23V r 0E r d =（1）换向引起的压降可用等值换向电阻R cr 代替，可以计算出直流侧电压平均值为dcr r d d cr dr I I E R -cos V R -cos 23V 0r ααπ==（2）图3 整流侧外特性随α增大，直流侧电压减小。

2.逆变器部分工作原理图4 逆变器电路图逆变器和整流器的原理接线图相同，根据式（1）απcos 23V r 0E r d =，若延迟触发角α为90°时，cos α=0直流侧电压为0，当α>90°时，直流侧电压为负值，变流器做逆变运行，为方便起见，定义β=180°-α，为超前触发角。

设逆变侧直流空载电压为V d0i ,则ii 023V E d π=（3），考虑换向角μ的存在，用R ci 作为逆变侧等值换向电阻，作为逆变侧换向引起的压降，则直流侧电压为dci i d dci d ci d ci di I I E I E I E R -cos V R -cos 23-R -)180(cos 23-R -cos 23V 0i i i ββπαπαπ-==-︒==（4）定义超前熄弧角（也叫关断角）为γ，γ=π-δ=π-α-μ=β-μ。

3.控制原理直流输电的接线原理简图：图5 直流输电原理简图直流输电等效电路图：图6 直流输电等效电路图其中α为整流器延迟触发角；β为逆变器的超前触发角；γ为逆变器熄弧角；V d0r 和V d0i 分别为整流侧和逆变侧的无相控理想空载直流电压；R cr 和R ci 分别为整流和逆变侧的等值换相电阻，等效了换向损失的电压，但不是真正意义的电阻，不消耗有功功率。

直流输电系统运行控制策略研究随着世界经济的发展和能源需求的增长，电力输送和分配系统的可靠性和效率变得越来越重要。

直流输电系统因其较低的能量损耗和更高的输电能力，成为了电力行业中的热门技术。

然而，为了实现直流输电系统的可靠稳定运行，研究和开发高效的运行控制策略变得至关重要。

1. 直流输电系统概述直流输电系统是一种通过直流电将电能从发电站输送到负荷点的电力输电系统。

与传统的交流输电系统相比，直流输电系统具有更小的功率损耗、较高的输电能力和更好的电压稳定性。

这使得直流输电系统可以更有效地远距离输送电能，特别是在海底电缆和远离电网的地区。

2. 直流输电系统控制策略2.1 直流电压控制直流电压控制是直流输电系统中最常见的控制策略之一。

通过监测和调节直流线路上的电压，可以实现系统的稳态和动态电压控制。

直流电压控制可以通过调节直流系统中的换流器的占空比来实现，以使得输出电压保持在设定范围内。

2.2 直流功率调节直流输电系统中的功率调节也是一项重要的控制策略。

通过调节直流输电线路上的功率，可以实现对电力流动的精确控制。

例如，在高负荷时可以通过增加功率转移的方式来避免电力拥塞，而在低负荷时可以降低功率以减小线路损耗。

2.3 直流线路稳定性控制直流输电系统中的线路稳定性是保证系统可靠运行的关键因素之一。

通过监测和分析直流线路的电流和电压波动，可以预测和防止系统出现不稳定情况。

同时，采用适当的补偿措施，如电抗器的并联和串联，也可以提高直流线路的稳定性。

3. 直流输电系统运行控制的优势和挑战直流输电系统的运行控制策略具有以下优势：- 更高的输电能力：直流输电系统的输电能力比交流输电系统更高，可以满足不断增长的能源需求。

- 较低的能量损耗：直流输电系统的能量损耗较低，可以降低电力行业的能源消耗和排放。

- 较好的电压稳定性：直流输电系统具有较好的电压稳定性，可以提高电力系统的可靠性和可用性。

然而，直流输电系统的运行控制也面临一些挑战：- 总体成本较高：建设和维护直流输电系统需要大量的资金投入，包括换流器、电缆和绝缘子等设备的造价较高。

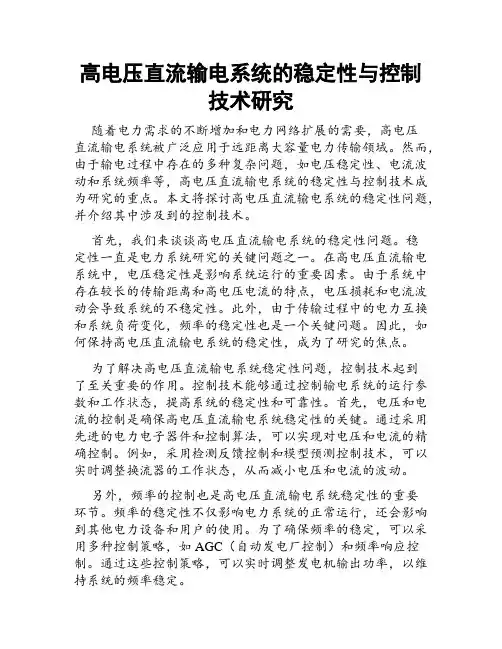

高电压直流输电系统的稳定性与控制技术研究随着电力需求的不断增加和电力网络扩展的需要，高电压直流输电系统被广泛应用于远距离大容量电力传输领域。

然而，由于输电过程中存在的多种复杂问题，如电压稳定性、电流波动和系统频率等，高电压直流输电系统的稳定性与控制技术成为研究的重点。

本文将探讨高电压直流输电系统的稳定性问题，并介绍其中涉及到的控制技术。

首先，我们来谈谈高电压直流输电系统的稳定性问题。

稳定性一直是电力系统研究的关键问题之一。

在高电压直流输电系统中，电压稳定性是影响系统运行的重要因素。

由于系统中存在较长的传输距离和高电压电流的特点，电压损耗和电流波动会导致系统的不稳定性。

此外，由于传输过程中的电力互换和系统负荷变化，频率的稳定性也是一个关键问题。

因此，如何保持高电压直流输电系统的稳定性，成为了研究的焦点。

为了解决高电压直流输电系统稳定性问题，控制技术起到了至关重要的作用。

控制技术能够通过控制输电系统的运行参数和工作状态，提高系统的稳定性和可靠性。

首先，电压和电流的控制是确保高电压直流输电系统稳定性的关键。

通过采用先进的电力电子器件和控制算法，可以实现对电压和电流的精确控制。

例如，采用检测反馈控制和模型预测控制技术，可以实时调整换流器的工作状态，从而减小电压和电流的波动。

另外，频率的控制也是高电压直流输电系统稳定性的重要环节。

频率的稳定性不仅影响电力系统的正常运行，还会影响到其他电力设备和用户的使用。

为了确保频率的稳定，可以采用多种控制策略，如AGC（自动发电厂控制）和频率响应控制。

通过这些控制策略，可以实时调整发电机输出功率，以维持系统的频率稳定。

除了电压、电流和频率的控制，高电压直流输电系统还有其他一些关键控制技术。

例如，灵活的换流控制技术可以实现高效的能量传输和防止系统短路。

线路电流的均衡控制可以减小系统压降和输电损耗。

此外，接地电流的控制也是一个重要的问题，可以通过控制换流器的工作状态来减小接地电流的大小。

直流输电系统的稳定控制方法研究一、引言直流输电系统已经成为传输大容量电力的重要方式，尤其是在供电距离较远、电量较大的情况下，其经济和技术优势更加明显。

直流输电系统的稳定控制方法是保证系统高效稳定运行的基础。

二、直流输电系统的稳定性分析1. 稳定性指标为了保证直流输电系统的稳定运行，必须制定相应的稳定性指标。

常用的指标有两种，即系统暂态响应和稳态稳定输入功率（SSI）。

2. 稳定性分析方法直流输电系统的稳定性分析方法通常包括直流电动势差动方程稳定性分析方法、小扰动线性化方程稳定性分析方法和大扰动非线性方程稳定性分析方法等。

其中小扰动线性化方程稳定性分析方法是应用最广泛的。

三、直流输电系统的稳定控制方法1. 控制原则直流输电系统的稳定控制方法的基本原则是通过控制直流侧的电压、电流和交流侧的功率等参数，来实现电力传输过程中的稳定性控制。

2. 控制方法目前，直流输电系统的稳定控制方法主要包括PID控制法、预测控制法等。

其中，PID控制法是应用广泛的一种方法。

四、直流输电系统的稳定控制系统设计1. 控制器设计直流输电系统的稳定控制器设计需要考虑控制精度、控制速度等因素。

目前，经典控制理论仍然是设计控制器的重要工具。

2. 系统优化直流输电系统的稳定控制系统设计需要进行优化处理，包括控制器参数调整、控制器结构优化和控制系统参数整定等方面，以提高系统的稳定性和控制精度。

五、直流输电系统的稳定控制实验直流输电系统的稳定控制实验可帮助工程技术人员检验和验证理论方法的正确性和可行性，提高实际应用的效果。

六、总结随着经济的发展和社会需求的不断增长，直流输电系统将发挥更加重要的作用。

直流输电系统的稳定控制方法及其稳定控制系统设计将成为未来发展的重点。

通过本文对直流输电系统的稳定控制方法进行研究，可以为其在实际应用中的稳定运行提供一定的理论基础和实践指导。

浅析直流输电控制保护系统摘要：直流传输的稳定性对电力非常重要。

从直流传输的组成结构和换向技术入手，分析了DC传输的控制和保护水平，并根据常见故障提出了直流传输的保护措施。

关键词：电力系统；直流产量；防护等级；控制保护1变速器概述1.1传输系统的概念直流输电系统由直流线、逆变站、整流站、交流侧电力滤波器、直流侧电力滤波器、换流变压器、无功补偿装置、直流电抗器、保护和控制装置等组成。

通常是双端直流输电系统，其中整流站和逆变站都属于换流站，交流电源和直流电源之间的转换可以通过整流站和逆变站实现，换流站是直流输电系统的重要组成部分。

交流电首先由交流系统的送电端通过换流变压器送至整流器，完成交流电向直流电能的转换，然后直流电能通过线路输送至逆变器，逆变器将DC电能转换为交流电，最后输送至交流电力系统的受电端。

1.2换流站的换流技术整流站和逆变站都属于换流站，其核心部件是换流器，通常由一个或多个基本换流单元组成，大多采用串联方式。

电路中一般采用三相换流桥，常用的材料是晶闸管阀，也就是常说的晶体闸阀。

变换器工作时，控制桥阀可以触发控制调节装置，改变触发相位，从而实现对DC传输功率、流经电阻的直流电流、直流电压瞬时值等的调节。

同时，同一个触发脉冲可以控制所有桥阀的每个晶闸管。

当三相电源的波形为对称正弦波时，线电压由负变正，经过零点时，脉冲会触发桥阀，使阀两端电压变为正，从而完成开阀动作。

六个脉冲发生器可以独立地触发位于单桥变换器中的六个桥阀，使得交流正弦波可以刚好通过第一个周期。

当线路电压达到下一个零点时，交流串电源开始触发第二个周期。

但是工程上使用的大多是12脉波双桥变换器，因为12脉波双桥变换器可以产生脉冲较小的DC传输电压。

2 DC传输控制保护层高压直流输电系统的控制根据层次的不同可以分为三个层次，即现场控制层、过程控制层和操作员控制层。

2.1现场控制层现场控制层使交流/DC主设备能够进行本地控制，并通过硬线将交流/DC主设备与近设备接口相连，通过现场总线将交流/DC主设备与远设备接口相连。

高压直流输电的基本控制原理引言高压直流输电（High Voltage Direct Current Transmission，简称HVDC）是利用直流电进行长距离电能传输的一种电力传输方式。

相比传统的交流输电，HVDC具有输送能力强、输电距离远、输电损耗小等优势，因此被广泛应用于长距离大容量电力传输领域。

本文将介绍高压直流输电的基本控制原理。

1. 高压直流输电系统架构HVDC系统由两个互补的部分组成：直流变换站（Converter Station）和直流输电线路（Transmission Line）。

1.1 直流变换站直流变换站有两个关键组成部分：直流输电端（Rectifier），用于将交流输电线路的电能转换为直流电能；直流送电端（Inverter），用于将直流电能转换为交流电能。

直流变换站还包括转换器阀（Converter Valve）和控制系统，用于实现电能的双向转换和控制。

1.2 直流输电线路直流输电线路是连接两个直流变换站的输电线路，通常采用高压直流输电线路（High Voltage Direct Current Transmission Line）或双回线方式。

直流输电线路的主要组成部分有导线、绝缘子、支架等。

2. 高压直流输电的基本控制原理高压直流输电系统的基本控制原理是通过控制直流变换站和直流输电线路的参数来实现对系统的稳定性、功率传输和电压/电流等的调节。

2.1 直流变换站控制直流变换站通过改变直流输电端和直流送电端的工作状态，实现电流方向和功率的控制。

主要的控制策略有以下几种： - 换流控制：控制换流阀的开关时间，改变电流的方向； - 功率控制：通过调整换流阀的开关时间，控制功率的输入和输出； - 电压/电流控制：通过调整换流阀的开关时间，控制电压/电流的大小和稳定性。

2.2 直流输电线路控制直流输电线路的控制主要包括电流控制和电压控制两个方面： - 电流控制：通过调整输电线路的电流大小和方向，实现输电功率的调整和平衡。

高压直流输电的控制和保护系统策略分析2河南绿控科技有限公司,河南许昌461000摘要：近几年来连缕的雾猩天气，己成为我国当前社会发展和能源策咯选择面临的最迫切需要解决的环境问题，火力发电中燃煤是影响雾靈的主要污染成分PM2.5的一个重要因素。

治理雾靈，首先要控制燃煤排放。

经济发展需要电力能源，但目前燃煤发电仍旧是我国主要电力来源。

随着国内环境和能源的问题突出，对我国电网结构和能源布局提出新的要求。

高压直流输电有着输送能量大、距离远、损耗低、运行可靠、调节快速等优点，越来越被广泛应用。

这就需要对高压直流输电的控制和保护系统策略进行进一步分析，实现最优策略方案。

关键词：高压直流输电；控制；保护系统中图分类号：G31文献标识码：A1引言高压直流输电系统直流分压器传感器故障是导致直流电压波动的直接原因。

从2005年07月至今，高肇直流、天广直流、兴安直流、普侨直流等国内直流工程多次出现电压波动。

发生电压波动时，逆变侧直流电压测量值比实际值偏低，整流侧直流电压在直流控制系统作用下比电压参考值高。

电压波动幅度越大对直流系统造成的影响越严重，甚至会造成整流侧电压幅值达到部分直流保护的电压定值，如直流低电压保护（27DC）或过电压保护（59/37DC），导致直流闭锁。

因此，研究直流电压控制原理，改进直流电压稳定控制方法，降低电压波动对直流系统稳定性的影响，具有十分重要的意义。

2高压直流输电系统电气回路接线方式2.1单极大地回线方式单极大地回线方式是利用整流站和逆变站的同一个极、同一极直流线路、两侧接地极线路和大地构成直流回路。

在此种接线方式下，大地相当于直流回路中的一根导线，流经大地的电流与流经直流线路的电流大小相等，为直流输电系统的运行电流。

这种方式下直流输电过程中的损耗与双极回线方式下一个极的损耗相比要偏大，因为增加了直流电流流经接地极线路和大地的损耗。

如果直流输电系统接地极长期通过比较大的入地电流，将造成极址附近金属设施的电腐蚀，还会导致中性点接地变压器铁芯磁饱和。

高压直流输电系统的保护与控制随着能源需求的不断增长和可再生能源的快速发展，高压直流输电系统作为一种高效、可靠的能源传输方式正逐渐受到广泛关注和应用。

本文将探讨高压直流输电系统的保护与控制措施，以期提高其安全性和稳定性。

一、高压直流输电系统的概述和应用高压直流输电系统是一种以直流电流传输能量的系统，在能量传输距离远、输电损耗小、控制方便等方面具有优势。

它通常由换流站、输电线路和接收站组成，可以广泛应用于远距离、大容量的能源传输，如跨越海洋、山区等地形复杂的区域。

二、高压直流输电系统的保护措施保护措施是高压直流输电系统不可或缺的一部分，它主要包括过电压保护、过电流保护和过温保护等。

过电压保护是指在高压直流输电系统中，当系统中出现电压异常升高的情况时，通过采取相应的保护措施来保护系统的安全运行。

其中，最常见的一种保护方法是安装过电压保护器，它可以有效限制电流的上升速度，避免电流超过设定值。

过电流保护是指在高压直流输电系统中，当系统中出现电流异常升高的情况时，通过采取相应的保护措施来保护系统的设备和电源。

在实际应用中，通常会采用电流保护器、熔断器等设备，当系统中的电流超过设定值时，这些保护装置将迅速切断电路，避免设备受损。

过温保护是指在高压直流输电系统中，当系统中的温度异常升高时，通过采取相应的保护措施来保护系统的设备和人员安全。

一般情况下，会在关键设备上安装温度传感器，当温度超过设定阈值时，保护装置将切断电路，以防止设备过热。

三、高压直流输电系统的控制措施高压直流输电系统的控制措施主要包括稳压控制、防止电弧故障和故障诊断等。

稳压控制是指通过控制换流站的换流变压器和逆变器的工作方式，以保持系统中的电压稳定。

通过使用先进的控制算法和自动化设备，可以实时监测系统中的电压变化，并根据需求调节换流站的工作状态，以确保稳定的电压输出。

防止电弧故障是高压直流输电系统中一个重要的控制环节。

电弧故障是指当系统中的电压或电流超过一定阈值时，导致电路中发生弧光放电。

1000kv特高压直流输电控制与保护设备技术导则一、背景介绍在现代社会中，电力输送是至关重要的基础设施之一。

而1000kv特高压直流输电控制与保护设备技术则是这一领域中的重要一环。

本文将从深度和广度的角度，对这一技术进行全面评估，并撰写一篇有价值的文章，进行探讨与总结。

二、1000kv特高压直流输电的定义与意义1000kv特高压直流输电是指在1000千伏电压等级下进行的直流输电。

这是一项十分先进并具有前瞻性的技术，其意义在于提高了电力输送的效率和可靠性，同时有助于减少能源损耗、降低成本，对于解决长途输电和跨区域输电等问题具有重要意义。

三、1000kv特高压直流输电控制与保护设备技术概述1. 控制技术在1000kv特高压直流输电中，控制技术是至关重要的一环。

这涉及到对输电系统的运行状态、功率调节、电压调节等方面的控制，需要借助先进的控制设备和技术手段来实现。

2. 保护设备技术与控制技术相似，1000kv特高压直流输电的保护设备技术也是不可忽视的。

它涉及到对输电系统的故障检测、故障隔离、设备保护等方面，需要确保输电系统的安全稳定运行。

四、深入探讨1000kv特高压直流输电控制与保护设备技术1. 控制技术深入在实际控制技术中，我们需要考虑到电压、功率、电流等多方面的因素。

如何通过先进的控制算法和设备，实现对输电系统的精准控制，是一个值得探讨的话题。

2. 保护设备技术深入在保护设备技术方面，我们需要深入探讨如何通过先进的保护装置，实现对输电系统的智能保护和故障定位。

这涉及到对设备的性能、可靠性等方面的要求，以及与控制技术的协同工作等内容。

五、对1000kv特高压直流输电控制与保护设备技术的个人观点和理解在我看来，1000kv特高压直流输电控制与保护设备技术是一个十分复杂而又具有挑战性的技术领域。

它不仅需要我们拥有扎实的专业知识，更需要我们具备创新意识和解决问题的能力。

只有不断地进行研究和实践，才能不断地推动这一领域的发展，并为实现更高效、更安全的电力输送贡献自己的力量。
