浅谈城市集中供热管道无补偿直埋敷设

浅谈供热保温管直埋无补偿电预热施工摘要：本文结合施工生产实践，主要介绍了供热保温管直埋无补偿电预热施工原理和施工工艺，供相关专业技术人员参考。

关键词：保温管；直埋无补偿；电预热1、前言近年来，随着城市建设规模的扩大和人民的居住环境不断的改善，热用户逐渐增多，在确保管道运行过程中的安全性的同时，施工单位在朝着降低施工难度、降低工程造价、加快施工进度的方向努力，其核心是管道的预热，降低管道的轴向温度应力，从而提高系统运行的安全性和可靠性，目前最常用的预热安装方式为直埋无补偿电预热。

2、工艺原理采用无补偿电预热设备对供热保温管通入适当的电流，利用保温管自身电阻发热的原理，对一定长度的保温管进行均匀、稳定的加热，达到设计预热温度和伸长量后再对管沟进行回填和夯实，从而可以提前释放保温管道的部分膨胀变形，降低供热运行时的保温管轴向温度应力，减少了保温管滑动段的位移量，提高了供热管道运行安全稳定性。

3、工艺流程及操作要点3.1工艺流程施工准备→安装电预热设备→电预热设备开机条件确认→电预热设备开机→电预热运行过程→保温回填、停机3.2操作要点3.2.1施工准备（1）电预热设备和发电机安放位置处基础要牢固，不会发生倾倒或者坍塌；（2）接好电预热设备和发电机临时接地装置，确保设备可靠接地；（3）施工现场做好安全标识牌，禁止无关人员进入。

3.2.2安装电预热设备（1）在需要电预热的保温管分段的始端和末端分别焊接电预热所用的螺栓，螺栓规格为M16x50，对不同规格管道焊接螺栓数量和间距应符合下表3.2.2要求。

表3.2.2 不同规格管道焊接螺栓数量和间距图3.2.2-2 电预热设备安装示意图（2）严格按照电预热设备正负极标志用电缆将保温管同电预热设备连接；（3）用短接电缆连接电预热保温管另一端的供、回水管；（4）在预热管段外护管上每100米处开φ20mm测温孔，用于红外线测温枪检测电预热施工时钢管温度变化。

（5）将预热管段两端用端帽密封，防止气体流通；（6）在电预热保温管两端分别设标尺，有折角的管线，折角两侧分别设标尺，无折角的管线仅在保温管两端设置标尺。

供热管道保温处理与无补偿直埋敷设设计探讨【摘要】供热管道无补偿直埋敷设的方式和传统的有补偿敷设相比较，无补偿敷设大大地减少了固定支架和补偿器的数量，同时冷安装的施工方式也减短了施工周期，在运行中减少了管网的漏点，在我国供热行业中具有十分重要的意义。

【关键词】供热管道；无补偿直埋敷设；保温材料一、供热管道的保温处理我们知道，许多供热管道由于保温处理不当，因此每年都会因为能源的丧失造成绝大的经济损失，尤其是在一些天气较为寒冷的地区，供热管道保温措施的缺失，让能量的。

也就是说，所谓的供热管道保温处理是指，减少供热管道及其附件、设备等向周围环境散失热量的措施。

通过上面的描述我们已经对保温处理的目标和目的有了一定的了解，再从更详细的角度来说，保温的主要作用是减少供热介质在输送过程中的热量损失，节约燃料，保证供热质量，以满足用户的需要。

保温的另一个作用是使管道外表面温度不致过高（不超过60C），避免烫伤运行检修人员。

（一）对供热管道进行保温处理需要首先选择合适的保温材料。

保温材料应具有热导率小不超过3兆瓦/（米・开），吸水性低，机械强度较高，在使用温度范围内不变形、不变质、可燃性小、不腐蚀金属，易于施工成型和成本低廉等特点。

现在经常见到的保温材料也就有无机和有机两种。

（1）无机保温材料常用的有泡沫混凝土、矿棉、石棉、玻璃棉、蛭石、硅藻土、膨胀珍珠岩以及岩棉等。

（2）有机保温材料。

随着化学工业的发展，如聚氨酯硬质泡沫塑料等已在供热管道上使用。

这种保温材料热导率小、耐腐蚀性好、吸水率低、质轻、强度大、加工成型简单，但耐温程度有待进一步提高。

（二）供热管道的保温一般由保温层和保护层两部分构成。

为防止腐蚀，先要在管子表面涂上防锈材料。

保温层的厚度由技术经济比较确定。

保护层一般用石棉水泥涂抹或用沥青玻璃布、金属皮包覆。

必要时，在保护层外还应采取防水措施。

保护层的外表面应当整洁、光滑、美观并与周围环境相协调，有时还刷上一层色漆，以区别不同用途的管道。

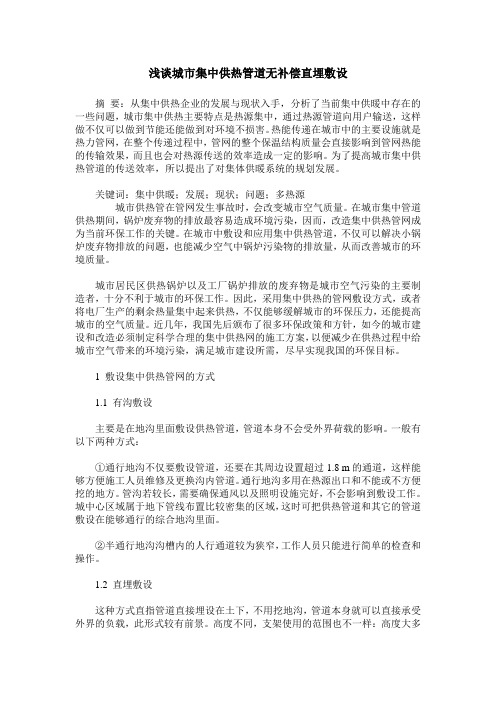

浅谈城市集中供热管道无补偿直埋敷设摘要：从集中供热企业的发展与现状入手，分析了当前集中供暖中存在的一些问题，城市集中供热主要特点是热源集中，通过热源管道向用户输送，这样做不仅可以做到节能还能做到对环境不损害。

热能传递在城市中的主要设施就是热力管网，在整个传递过程中，管网的整个保温结构质量会直接影响到管网热能的传输效果，而且也会对热源传送的效率造成一定的影响。

为了提高城市集中供热管道的传送效率，所以提出了对集体供暖系统的规划发展。

关键词：集中供暖；发展；现状；问题；多热源城市供热管在管网发生事故时，会改变城市空气质量。

在城市集中管道供热期间，锅炉废弃物的排放最容易造成环境污染，因而，改造集中供热管网成为当前环保工作的关键。

在城市中敷设和应用集中供热管道，不仅可以解决小锅炉废弃物排放的问题，也能减少空气中锅炉污染物的排放量，从而改善城市的环境质量。

城市居民区供热锅炉以及工厂锅炉排放的废弃物是城市空气污染的主要制造者，十分不利于城市的环保工作。

因此，采用集中供热的管网敷设方式，或者将电厂生产的剩余热量集中起来供热，不仅能够缓解城市的环保压力，还能提高城市的空气质量。

近几年，我国先后颁布了很多环保政策和方针，如今的城市建设和改造必须制定科学合理的集中供热网的施工方案，以便减少在供热过程中给城市空气带来的环境污染，满足城市建设所需，尽早实现我国的环保目标。

1 敷设集中供热管网的方式1.1 有沟敷设主要是在地沟里面敷设供热管道，管道本身不会受外界荷载的影响。

一般有以下两种方式：①通行地沟不仅要敷设管道，还要在其周边设置超过1.8 m的通道，这样能够方便施工人员维修及更换沟内管道。

通行地沟多用在热源出口和不能或不方便挖的地方。

管沟若较长，需要确保通风以及照明设施完好，不会影响到敷设工作。

城中心区域属于地下管线布置比较密集的区域，这时可把供热管道和其它的管道敷设在能够通行的综合地沟里面。

②半通行地沟沟槽内的人行通道较为狭窄，工作人员只能进行简单的检查和操作。

无补偿直埋在集中供热工程中的应用随着城市化进程的快速发展。

城市集中供热工程成为人们关注的重点，采用直埋无补偿敷设技术不但可以极大程度地减少热能的损耗，还可以从整体上提高系统的使用寿命，节约资源和成本，从而缩小与发达国家供热管网系统的差距，达到国际一流水平。

全面实现直埋无补偿敷设技术必将成为我国热水供热管网系统发展的一个重要的转折点，具有深刻的意义。

基于此，本文就无补偿直埋在集中供热工程中的应用进行分析与研究。

标签：无补偿直埋；集中供热；应用一、无补偿直埋技术概述（一）直埋敷设与地沟敷设直埋敷设是指将热水供热管网直接埋于土壤深处，并且管道的外表面会直接与土壤成分接触。

与直埋敷设相对的是地沟敷设，顾名思义，地沟敷设是指将供热管道敷设在特制的地沟内。

地沟一般都是用混凝土制成，使得供热管道不与土壤接触，从而不用承受土壤的压力，也不受土壤成分的侵蚀。

管理维护较为方便，不需要重新开挖土壤，便于维护人员的维护和检修。

地沟敷设的缺点是成本太高，需要额外建造地沟的成本，故而整体施工时间代价和成本代价都较高，而且地沟需要占用额外的土地，造成土地空间的浪费。

（二）相较于地沟敷设，直埋敷设有如下显著优势：1.在城市集中供热管敷设之外不需要额外的地沟等建设，有效的减少工作量，节约工程项目成本。

2.城市集中供热管直埋敷设所占空间比较小，与城市其他地下管建设没有联系。

3.城市集中供热管直埋敷设具有很好的防水性，水难以渗入城市集中供熱管的管道，不会造成城市集中供气管道腐蚀的情况发生。

4.可以釆取预制保温管，提前由工厂预制保证质量。

（三）供热管道无补偿直埋方式的缺点城市集中供热管直埋敷设施工中沟槽要平整，确保工程项目槽底干燥，需要用20cm左右厚的细砂对工程项目槽底进行垫底，城市集中供热保温管两侧及城市集中供热管道上部最少应该覆盖200mm左右厚的细砂。

其一是细沙可以有效的预防硬物损坏城市集中供热系统中保温外套管，二是细砂可以将城市集中供热管道周围的空隙充分的填满。

浅谈城市集中供热管道无补偿直埋敷设发布时间：2021-05-25T06:03:11.639Z 来源：《中国科技人才》2021年第7期作者：叶晹[导读] 城市集中供热管道与人们的日常供暖有着紧密的联系，如果集中供暖管道出现问题，会对人们的生活产生影响，对城市空气质量造成不利影响。

武汉市燃气热力规划设计院有限公司摘要：城市集中供热管道与人们的日常供暖有着紧密的联系，如果集中供暖管道出现问题，会对人们的生活产生影响，对城市空气质量造成不利影响。

锅炉废弃物的排放作为城市污染的主要制造者，通过改造集中供热管网逐渐成为现阶段环保工作的重要内容。

在城市集中管道供热过程中，不仅能有效减低锅炉废弃物的排放量，而且也能提升城市空气质量。

基于此，本文将针对城市集中供热管道无补偿直埋敷设进行分析，希望通过本文的分析，能够为相关人士提供参考依据。

关键词：城市集中供热；管道无补偿；直埋敷设引言随着施工技术的不断升级，直埋供热管道的安装施工方法也进行了不断完善和优化。

但是，由于生产工艺和施工难度等问题，管道敷设过程中还是存在不足之处。

为了解决这个问题，施工单位在进行管道安装时，需要严格按照国家相关标准和要求进行，同时结合施工现场的实际情况进行相关问题的完善，才能降低管道安装风险，提升管道施工的安全。

1无补偿直埋敷设技术的概述无补偿直埋敷设技术经常应用于城市供热管道施工当中，如今很多一线城市、二线城市、三线城市对于日常供暖要求十分高，我国东北地区更是如此，所以直埋敷设技术在日常供暖当中的应用十分常见。

从目前的情况来看，直埋敷设技术在实际的施工中具有很多优点，人们只需要做好前期规划，结合自身工程的特点，对直埋敷设技术进行相应设计，与传统沟敷设相比，这种直埋敷设技术可以优先减少电力、通讯等方面存在的问题，另外与架空敷设方式相比，直埋敷设在价格方面具有更高的优势，可以优先减少工程造价。

2城市集中供热管道无补偿直埋敷设施工要点2.1施工准备阶段首先需要对设计图纸和相关的资料进行具体了解，对于建筑工程而言，图纸与实际的设计理念不能出现任何偏差，否则将会对后期的建筑工程造成很大影响。

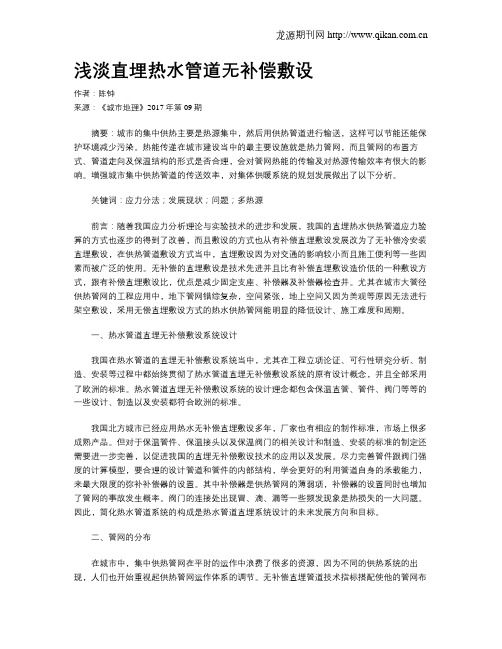

浅淡直埋热水管道无补偿敷设作者：陈钟来源：《城市地理》2017年第09期摘要：城市的集中供热主要是热源集中，然后用供热管道进行输送，这样可以节能还能保护环境减少污染。

热能传递在城市建设当中的最主要设施就是热力管网，而且管网的布置方式、管道走向及保温结构的形式是否合理，会对管网热能的传输及对热源传输效率有很大的影响。

增强城市集中供热管道的传送效率，对集体供暖系统的规划发展做出了以下分析。

关键词：应力分法；发展现状；问题；多热源前言：随着我国应力分析理论与实验技术的进步和发展，我国的直埋热水供热管道应力验算的方式也逐步的得到了改善，而且敷设的方式也从有补偿直埋敷设发展改为了无补偿冷安装直埋敷设，在供热管道敷设方式当中，直埋敷设因为对交通的影响较小而且施工便利等一些因素而被广泛的使用。

无补偿的直埋敷设是技术先进并且比有补偿直埋敷设造价低的一种敷设方式，跟有补偿直埋敷设比，优点是减少固定支座、补偿器及补偿器检查井。

尤其在城市大管径供热管网的工程应用中，地下管网错综复杂，空间紧张，地上空间又因为美观等原因无法进行架空敷设，采用无偿直埋敷设方式的热水供热管网能明显的降低设计、施工难度和周期。

一、热水管道直埋无补偿敷设系统设计我国在热水管道的直埋无补偿敷设系统当中，尤其在工程立项论证、可行性研究分析、制造、安装等过程中都始终贯彻了热水管道直埋无补偿敷设系统的原有设计概念，并且全部采用了欧洲的标准。

热水管道直埋无补偿敷设系统的设计理念都包含保温直管、管件、阀门等等的一些设计、制造以及安装都符合欧洲的标准。

我国北方城市已经应用热水无补偿直埋敷设多年，厂家也有相应的制作标准，市场上很多成熟产品。

但对于保温管件、保温接头以及保温阀门的相关设计和制造、安装的标准的制定还需要进一步完善，以促进我国的直埋无补偿敷设技术的应用以及发展。

尽力完善管件跟阀门强度的计算模型，要合理的设计管道和管件的内部结构，学会更好的利用管道自身的承载能力，来最大限度的弥补补偿器的设置。

供热管道冷安装无补偿直埋敷设技术的应用摘要：在没有补偿的情况下，直埋管的安装和布置方式采用了先进的应力分析，得到了国内外取暖界的普遍认可，已经是非常成熟的技术。

我们相信，今后在实际应用过程中，认真对待所有细节，掌握工程质量，在没有补偿的情况下，直埋热管技术将在节能减排过程中发挥巨大作用。

关键词：供热管道；冷安装无补偿直埋敷设技术；应用引言通过压力管网试验，采用非补偿布置方式，不仅减少了管网补偿装置的初期投资，还减少了管网的危险点，提高了管网的安全性和稳定性。

因此，无补偿制冷安装方式有助于直埋管网技术的发展，在国外直接供热管网建设中具有应用价值。

1供热管道冷安装工程概况某城市乡镇拟利用余热进行集中供热，现需要对集中供热管道进行设计并安装施工。

根据设计方案，采用的是双管闭式枝状布置系统，对于一次网管线拟采用冷安装无补偿直埋敷设技术，其中使用的管道为预制直埋保温管，管网整体结构简单、方便后续运行管理，且整个工程项目造价比较低。

根据设计方案，一次管网的温度差为30℃，其中供水温度和回水温度分别为80℃和50℃。

集中供热共设置了三条主管网。

2无补偿冷安装直埋技术的优势与不足2.1无补偿冷安装直埋技术的优势2.1.1管网布置形式简单在供热管网进行工作的时候，它所处的温度范围内是不需要设置补偿器来提高供热管网的强度的，从管网强度的角度考虑，供热管网中可不设置补偿器。

但由于些管件的强度或对其热位移的限制，有可能设置少量补偿器及固定墩。

因此，管网占空间小，布置形式简单。

2.1.2投资较少对于供热管网的投资包含很多内容，其中有管网在运行过程中所产生的费用、设备在进行更新时也会有费用产生以及在建设管网时也会产生费用，在建设过程中所产生的费用最多，比如，管网的采购、安装、回填或是保温等施工都需要一定的费用。

以某建设供热管网工程时，采用无补偿冷安装直埋敷设的工程总造价比采用有补偿直埋敷设节约总投资的15%左右，由于减少或不采用补偿器，降低了管网的阻力，约能减少管网阻力的30%，有利于节能运行。

关于热水管道直埋无补偿敷设技术的探索我国对于管道地下铺设有着明确要求，本文浅析热水管道直埋无补偿敷设技术，希望对实践工作开展起到借鉴意义。

一、直埋敷设与地沟敷设直埋敷设是指将热水供热管网直接埋于土壤深处，并且管道的外表面会直接与土壤成分接触。

与其相对应的是地沟敷设，不难理解地沟敷设是指将供热管道敷设在特制的地沟内。

地沟大多数都是用砖配合混凝土制成，供热管道不直接与土壤接触，从而一点都不会承受土壤带来的压力，更不受土壤中有机成分的腐蝕。

管理简单维护方便，维护时不需要二次破土，给维护人员的维护和检修带来了极大的方便。

地沟敷设的缺点是工程量大，工时长，投入的资金高，需要大量消耗建造地沟的费用，整体施工的工作量都较高，而且地沟需要占用额外的土壤，造成土地局部空间的浪费。

相比之下，直埋敷设优势显著。

二、直埋无补偿敷设通过补偿器吸收热位移降低直管段的温度应力并进而控制管道的总应力，管道与土壤之间摩擦产生的预应力较大，但是补偿段长度缺很短，因此必须在管网中设置大量补偿器来进行弥补。

从而导致出一个问题那就是管网空间占有过大且形状复杂，并且保温管的断开点非常多，防水性大大降低。

直埋无补偿敷设是指在热水供热管网工作温度允许的最大范围内，当管道热延伸受阻产生的温度应力满足强度条件并不会破坏管道稳定性时，从管道韧度的方面考虑，网络中可以不安设补偿器。

但由于管道安设所需要的零部件韧度或其位移的局限性，需要根据实际情况采取适当的防护措施，因而综上考虑可以适当减少投入补偿器的使用，而非完全放弃不用。

由此以来管网所占用空间减小，布置形势简单，保温管断开点减少，防水性提高。

三、保温直埋管的结构和其施工工艺据当前形势来看，在直埋管道技术来讲，其工艺最为成熟的是聚氨酯直埋管道。

就以此为例来对其进行研究。

在经过水压进行测试后，并且没有发生渗漏等情况下，对聚氨酯直埋管道需要进行除锈与脱脂工作，而后需要把氰凝包裹在管道上，最后形成的玻璃钢和硬质聚氨酯泡沫塑料的保温管道。

浅谈城市集中供热管道无补偿直埋敷设石东东(山西省工业设备安装集团有限公司，山西太原030032)[摘要]通过研究，我们得出供热出现的一些问题。

主要问题是出现在城市的供热过程中，通过热源 管道向用户输送热量，这样不仅可以做到节省热量，还能做到对环境没有污染。

还会利用管网的整个保温结 构来进行传送热能，但是对热源传送的过程中的热量会因为管道的温度造成一定损失Q为了提高在城市中 热能管道的传送效率，我们对城市集体供热策划了一个程序。

主要用来解决在城市供热浪费能量和提高工作效率Q[关键词]城市供暖;现状;热能通过对实际情况的调查，在城市居住的居民利用 供热锅炉以及其他发热的锅炉会产生废弃物。

废弃物 对城市的空气污染是很大的，这些废弃物非常不利于 城市的环保工作，而且对于城市的环境也有非常恶劣 的影响，所以我们通过讨论得出，要利用供热的管网 敷设方式，或者利用电厂生产的剩余的热能来供用户 使用。

这样不仅能够减少原料的浪费，还能够缓解城 市中环境污染的压力，适当的提高空气的质量。

1敷设集中供热管网方式有沟敷设，主要是在地沟里面敷设供热的管道，管道自身不会对外界有辐射的影响，一般通过两种方 式进行敷设。

第一种，通过对地下沟河的挖掘，我们对敷设管 道的要求一般都是两米为标准。

这样能够方便工作人 员工作以及以后出现事故时方便维修管道。

但是在挖 掘的过程中，也会遇到不方便挖掘以及危险的地方管 沟，如果管道很长，要通过挖掘保证管道要设置为通 风效果好的地方。

在地下挖掘的过程中，还要保证管 道内有通风地区和照明设备，如果照明设施没有完 备，这样不仅会降低辐射工作的效率，而且还会将安 全系数降到很低工作人员的安全就失去保障。

由于地 下供热主要是在城市中进行，所以城市中地下管线的 布置是非常密集的，这时可以将原本的管道与其他管 道敷设进行结合。

第二种，直埋敷设。

这种方式是从地上直接将管 道埋到土下，不用挖掘工具进行挖掘，管道本身就可 以承受来自外界以及地下的，这种敷设方式是非常有 发展潜能的铺设管道的方式。

浅谈城市集中供热管道无补偿直埋敷设麻吉诚发布时间：2021-09-25T12:52:02.915Z 来源：《基层建设》2021年第15期作者：麻吉诚[导读] 根据实际调查可以发现，城市居民在利用供热锅炉或者其他发热锅炉过程中，不可避免的会形成相应的废弃物，这不仅会污染到城市空气，而且也会为城市环保工作带来一定的负面影响，这些废弃物也会对城市环境造成重中之重的影响。

天津市房信供热有限公司天津 300222摘要：根据实际调查可以发现，城市居民在利用供热锅炉或者其他发热锅炉过程中，不可避免的会形成相应的废弃物，这不仅会污染到城市空气，而且也会为城市环保工作带来一定的负面影响，这些废弃物也会对城市环境造成重中之重的影响。

关键词：集中供热；供热管道；无补偿直埋敷设引言根据实际调查可以发现，城市居民在利用供热锅炉或者其他发热锅炉过程中，不可避免的会形成相应的废弃物，这不仅会污染到城市空气，而且也会为城市环保工作带来一定的负面影响，这些废弃物也会对城市环境造成重中之重的影响。

因此，若想改善此类问题，还需要通过集中供热管网的敷设方法，或者电厂可以将生产后所剩余的热能供给广大人民群众使用，通过这种方式，不仅能有效降低原料的过度浪费，而且也能在很大程度上改善城市污染问题，强化城市空气质量。

1城市敷设集中供热管网中有沟敷设与直埋敷设方式1.1集中供热管网中有沟敷设方式所谓有沟敷设主要将供热管道敷设在地沟里，这种情况下，外界荷载因素并不会对管道本身造成影响。

针对有沟敷设来讲主要可以分为以下几种方式。

首先，通行地沟在敷设管道的同时，也应在其周边设置1.8m以上的通道，其主要是为施工人员维修，或者更换沟内管道提供便捷性。

具体来讲，在热源出口或者开挖难度较大等区域设置通行地沟。

如果在管沟长度较长的情况下，则需要准备完善的照明设施与通风设施，值得注意的是，要避免对管道敷设造成阻碍。

在城市的中心，地下管线布置相对来讲较为密集，在此背景下，可以在能够实现通行的综合地沟中，合理有效的敷设供热管道。
