电磁感应式电子白板关键技术研究

教学用电子白板的原理教学用电子白板（Electronic Whiteboard，简称EWB）是一种以电子方式来呈现和展示教学内容的设备。

它通过投影仪和电脑软件，将写字、画图、展示课件等教学活动实时呈现在白板上，取代了传统黑板和白板，成为现代教育中广泛使用的一种工具。

那么，教学用电子白板的原理是怎样的呢？I. 电磁感应原理教学用电子白板采用了电磁感应技术。

在EWB上，安装有电磁感应板，它由大量微小的线圈组成。

通过感应笔等触控工具，当触摸到电磁感应板上时，线圈中会产生感应电流。

电磁感应技术可以非常精准地检测到触摸位置和压力强度，从而实现人机交互和操作的控制。

II. 软件与投影技术教学用电子白板的软件与投影技术是实现其功能的重要组成部分。

教师可以通过电脑上的相关软件，在白板上编写文本、插入图片、绘制图形等，并将其实时呈现在白板上。

软件还提供了多种工具，如笔刷、橡皮擦、标注工具等，方便教师进行各种教学操作。

而投影技术则使用投影仪将电脑上的内容投影到电子白板上，实现集中显示，方便学生观看。

III. 交互与反馈教学用电子白板通过触摸和手写输入的方式，实现教师与电子白板之间的交互。

教师可以通过触控手势，实时操控白板上的内容，调整大小或移动位置。

同时，白板的电磁感应技术也可以实时捕捉到教师的手写输入，包括书写、划画等，使得教学过程更加灵活和自由。

另外，教学用电子白板还可以提供实时反馈功能，例如，学生可以通过触摸屏幕来回答问题或进行互动操作，教师可以看到学生的反馈并作出相应的调整。

IV. 多媒体功能教学用电子白板还具备丰富的多媒体功能。

除了可以显示文本和图片外，它还支持视频播放、音频输出等功能，使得教学内容更加生动和多样化。

教师可以在白板上播放教学视频、演示实验过程、演奏音乐等，有效提升学生的学习兴趣和理解能力。

V. 网络连接与资源共享现代的教学用电子白板通常具备网络连接功能，可以通过网络与其他设备或平台进行连接，实现资源共享和互动。

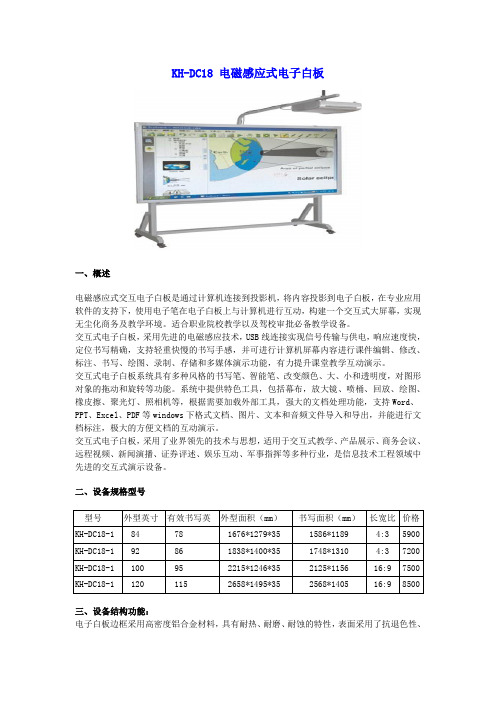

KH-DC18 电磁感应式电子白板一、概述电磁感应式交互电子白板是通过计算机连接到投影机，将内容投影到电子白板，在专业应用软件的支持下，使用电子笔在电子白板上与计算机进行互动，构建一个交互式大屏幕，实现无尘化商务及教学环境。

适合职业院校教学以及驾校审批必备教学设备。

交互式电子白板，采用先进的电磁感应技术，USB线连接实现信号传输与供电，响应速度快，定位书写精确，支持轻重快慢的书写手感，并可进行计算机屏幕内容进行课件编辑、修改、标注、书写、绘图、录制、存储和多媒体演示功能，有力提升课堂教学互动演示。

交互式电子白板系统具有多种风格的书写笔、智能笔、改变颜色、大、小和透明度，对图形对象的拖动和旋转等功能。

系统中提供特色工具，包括幕布，放大镜、喷桶、回放、绘图、橡皮擦、聚光灯、照相机等，根据需要加载外部工具，强大的文档处理功能，支持Word、PPT、Excel、PDF等windows下格式文档、图片、文本和音频文件导入和导出，并能进行文档标注，极大的方便文档的互动演示。

交互式电子白板，采用了业界领先的技术与思想，适用于交互式教学、产品展示、商务会议、远程视频、新闻演播、证券评述、娱乐互动、军事指挥等多种行业，是信息技术工程领域中先进的交互式演示设备。

二、设备规格型号三、设备结构功能：电子白板边框采用高密度铝合金材料，具有耐热、耐磨、耐蚀的特性，表面采用了抗退色性、抗起霜性、抗大气污染、抗裂性强的环保型液态喷涂烤漆。

2、板面采用氟碳硅，高对比度，防眩目，防反光，可用普通的板水笔书写和擦拭，防尘、防污、防水、防暴，符合绿色环保标准。

3、板体采用FRP环保型材料，经过严格的工艺压制而成，板面选用防刮性好，耐磨性强的表面处理，可使用清洁剂清洗，耐腐蚀性强，持久耐新性极佳，书写寿命≥15000次。

4、笔架采用ABS工程材料一次性注塑成型，同时可放置电磁感应笔二支，美观大方、耐用、安装方便。

5、电磁感应笔采用电磁感应原理，水平垂直两个方向排列的接收线圈膜组成，具有以下优势：a.可采用正、斜不同方向书写，手感均匀度较好。

专利名称：电磁式交互电子白板
专利类型：实用新型专利
发明人：汪祥锁,汪炳曦,王道军,阮利民,黄婷,杨阳,方伟申请号：CN201320030398.4
申请日：20130121
公开号：CN203164943U
公开日：
20130828
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电磁式交互电子白板，包括设有电磁网的电磁网板，包裹在所述电磁网板上下两侧的上边框、下边框，包裹在所述电磁网板左右两侧的左边框、右边框，相邻的边框端部与所述电磁网板四角分别通过包角结构件封装成一体。

所述电磁网板的背面安装有控制盒，所述控制盒通过线路与所述电磁网板连接，控制盒内设置芯片及控制电路。

该控制盒可拆装，形成电磁网板与设置控制电路的控制卡边框分离。

如出现故障，只需更换控制盒，免去板体运输，极大地降低了售后服务时间、及售后成本，方便了用户，尤其是国外用户，为外贸提供了有利条件。

本实用新型设计新颖，使控制部分与电磁网板体分离，维修方便。

申请人：武汉市腾亚科技有限公司
地址：430070 湖北省武汉市洪山区珞瑜路218号
国籍：CN
代理机构：北京联瑞联丰知识产权代理事务所(普通合伙)
代理人：郑自群
更多信息请下载全文后查看。

IQBoard电磁式互动电子白板产品方案产品方案一、企业介绍全球桌面安全和互动多媒体产品的领导者关于ReturnstarReturnstar Technology Co.,Ltd 是全球闻名的资讯安全和互动多媒体厂商和技术提供商，是一家极具有创新性的国际化高科技企业，成立于2003 年，注册在英属处女岛，开发生产交互式电子白板、互动答题与投票表决系统、多媒体教学与治理软件、系统还原和网络爱护系统、E 锁天下电脑锁系统等五大类产品，拥有27 个独立版权和专利，是Returnstar，IQ，IQBoard，PC E-LOCK，锐腾达，金盾，还原之星，E 锁天下等商标的拥有者。

公司在中国福建省的福州市建立了全球总部、研发中心、制造中心和营销中心（福州锐达数码科技）。

在中国大陆区工作的职员总数差不多超过200 人，其中研发人员有70 余名，拥有1000 多平方的办公区域和4000 多平方的厂房。

公司目前差不多和全球40 多家企业和大学院校在资讯安全和互动多媒体领域建立了需求开发和测试评估合作，全球超过500 多人为公司的产品提供开发服务，涉及硬件开发、软件开发、产品测试、产品设计、工程实验等所有的开发流程，有14 家企业承担公司产品的外包制造服务。

企业通过ISO9001 认证，产品通过CE、FCC 认证，软件产品通过中国政府的软件产品认证，产品符合中国GB9813、GB4943 及GB9254标准和欧盟的ROHS 标准。

福州锐达数码科技是福建省重点科技扶持企业，公司的多项开发成果受到了福州市知识产权局、福建省科技局、中国国家中小企业创新基金的重点扶持，获得福建省软件企业和高新企业认证。

关于IQBoardReturnstar 旗下的IQBoard 品牌差不多在全球教育和交互式演示领域深入人心，获得了全球众多专业人士的好评和2000 多家代理商的加盟，各类交互式电子白板和互动多媒体产品年销售总量已超过6 万套。

一、引言现代教学，更加注重从全方位、多技能的方面培养人才。

很多现代化的教学设备已经成为学校教学的必备工具。

由计算机、中控、幕布、投影机、音箱等组成的传统多媒体教学系统，通过图像、声音等实现立体式教学。

随着交互式电子白板在班班通项目中的成功应用，教师在多媒体教学时，大大提高了与学生之间的互动。

教学效果体现为：信息资源丰富，教学生动形象，课堂气氛活跃，资源充分共享。

依据本人多年的实际工作情况，特撰写此文与业内同行交流探讨关于电磁式电子白板的原理、结构设计及原材料选择。

二、交互式电子白板交互式电子白板按照原理分类，可以分为：电阻压感、电磁感应、红外、超声波、CCD等。

交互式电子白板按照触摸点数分类，可以分为：单点触摸、多点触摸。

其发展的初始阶段，大都是单点触摸。

伴随着实际应用中的需要，逐渐研发出双点触摸或更多点触摸。

三、电磁式电子白板1.电磁式电子白板的性能。

在大范围教学应用中对比发现，电磁式电子白板定位准确、精度高；使用可靠性高、寿命长；触控响应速度较快；书写过程中有压感，较为接近传统书写习惯；电子白板笔支持鼠标左、右键功能，易于实现对计算机的操作。

2.电磁式电子白板的工作原理。

电磁式电子白板由以下部分组成：发射电磁波的笔，水平、垂直两个方向排列的多个接收线圈绕组，信号传输及处理电路。

定位原理是，发射电磁波的笔按间歇方式发射电磁波，当笔靠近接收线圈的某一绕组时，该组线圈上会感应到笔发射的电磁波。

离笔越近的线圈组感应到的电动势越高，根据水平方向和垂直方向感应到的电动势，通过计算可以获得笔所在的X、Y坐标位置。

线圈绕组示意图参见图13.电磁式电子白板的结构。

主要由板体、主控板、数据传输线、电子书写笔四部分组成。

板体由面板、绕线层、夹层、铝箔、背板、边框、包角等组成。

结构图参见图2。

4.电磁式电子白板的硬件参数。

（1）面板。

采用亚光素白防火面板，无眩光，整板无拼接，有效保护学生视力。

（2）绕线层。

绕线工艺采用PET聚酯板做绕线基板，在PET膜上绕制铜线，该工艺方法便于批量化绕线生产、测试、运输。

交互式电子白板精确定位技术
交互式电子白板通过不同的精确定位技术实现，按照工作原理来分可以归纳为六类：电磁感应、红外感应、压力感应、CCD(光学影像)感应、超声波感应和电容感应技术。

1.电磁感应技术
工作原理：电子白板板体内置电磁波接收线圈，电子白板专用的电磁笔点击板面时发射电磁波，依据接收电磁波的频率.强度计算电磁笔的坐标位置。

2.红外感应技术
工作原理：电子白板边框设置红外线发射.接收对管，通过红外线在白板表面形成红外线网络矩阵。

当不透明物体接触板面时，红外线被遮挡，由此判断书写的坐标位置。

3.压力感应技术
工作原理：电子白板表面有两层加电压且绷紧的导电膜，平时并不导通。

当按压时，两层导电膜接触，产生电流，根据电流的强度强弱可以判定接触点的坐标，实现定位。

D(光学影像) 感应技术
工作原理：在电子白板周围设置固定距离的CCD探测器和红外发射器，当有不透明接触板面时，光线被遮挡，CCD探测器可以检测到对应暗区，由此计算出坐标位置，是一种交叉点测试定位方式。

5.超声波感应技术
工作原理：在屏幕一侧放置两个按固定距离分布的超声接收装置，用于定位的笔是一个超声波发射器，当笔移动在屏幕的表面时，所发射的超声波沿屏幕表面被接收器检测到，由收到超声波的时间可以换算出笔与两个接收器的距离，由此计算出书写笔的坐标。

6.电容感应技术
工作原理：电子白板板体内置电容线圈，当物体(如手指)接触板面时，改变接触点的电容，引起对应线圈的电势变化。

通过检测电势变化，计算出接触点的坐标值。

专利名称：一种电磁感应式电子白板的导线网格电磁感应装置专利类型：实用新型专利
发明人：丁万年,陈日良
申请号：CN201020264706.6
申请日：20100720
公开号：CN201741141U
公开日：
20110209
专利内容由知识产权出版社提供
摘要：一种电磁感应式电子白板的导线网格电磁感应装置，包括吸塑板、导线；所述吸塑板上形成有均匀排列的相同大小的向上凸起的泡壳，该泡壳的边界形成经纬交织的线槽，所述导线固定于所述线槽内。

所述导线为铜线。

本实用新型吸塑板上的泡壳在吸塑板上形成经纬交织的线槽，导线布于该线槽内。

由于吸塑板的材质较硬，导线固定于线槽内不易发生偏移、错位现象，节省材料。

另外，该装置可在异地施工，施工完成后再安装于电磁感应式电子白板内。

如有故障，可直接更换一块新的导线网格电磁感应装置，生产快速。

申请人：福州锐达数码科技有限公司,丁万年
地址：350000 福建省福州市仓山区建新镇金山大道618号桔园洲工业园鼓楼园8号楼
国籍：CN
代理机构：福州市鼓楼区京华专利事务所(普通合伙)
代理人：翁素华
更多信息请下载全文后查看。

电磁感应式电子白板传感器的设计李海振;王宝军【摘要】为了完善电子白板的性能,达到降低生产及售后成本的目的,设计一款基于电磁感应原理的电子白板传感器。

传感器根据线性关系进行计算,改善原有电子白板画出的线条不直、不连续等问题。

采用多环路绕线规则替代原有的单环路绕线规则,系统扫描芯片数量降低85%、传感器焊点数量降低94%。

电磁感应式电子白板传感器设计实现了板卡分离,极大地降低了生产及售后成本。

【期刊名称】《黑龙江科技大学学报》【年(卷),期】2017(027)002【总页数】5页(P205-209)【关键词】电子白板绕线规则定位算法【作者】李海振;王宝军【作者单位】[1]黑龙江科技大学机械工程学院,哈尔滨150022 [2]黑龙江科技大学黑龙江科大科技开发有限公司,哈尔滨150022;;[1]黑龙江科技大学机械工程学院,哈尔滨150022 [2]黑龙江科技大学黑龙江科大科技开发有限公司,哈尔滨150022【正文语种】中文【中图分类】TP391交互式电子白板是具有人机交互功能的计算机输入设备。

它与投影机、计算机联机使用，在电子白板软件支持下，构造出交互式演示讲解环境。

在白板上可随意操作计算机，进行单击、双击、右击、拖放等操作，并可以在投射到白板上的画面进行任意书写和勾画。

电磁感应式电子白板定位精度高、响应速度快、操作灵敏，已成为市场的主流产品[1-3]。

以往的定位算法中，以经验值代入进行定位计算。

由于不同的电子白板之间存在参数偏差，经验值算法无法修复这些偏差，使用中会出现断线和跳变等现象。

同时系统芯片、焊点较多，增加了系统的生产及售后成本。

为解决这些问题，在传感器设计时，实现电子白板的工作区间由x、y轴线圈的线性区间组成，依据线性关系进行定位计算。

同时采用多环路绕线规则替代原有的单环路绕线规则，降低系统扫描芯片和传感器焊点数量，实现板卡分离。

电磁感应式电子白板的板体内，沿x、y轴方向排列着一定数量的接收线圈，构成电子白板的传感器。
