低合金高强度结构钢的焊接特点
- 格式:docx
- 大小:16.11 KB
- 文档页数:3
低合金高强度结构钢牌号低合金高强度结构钢是一种具有优异力学性能的钢材,广泛应用于建筑、桥梁、船舶、机械制造、石油和化工等领域。
以下是关于低合金高强度结构钢常用牌号及其特性的相关参考内容。
1. Q345B钢Q345B钢是一种用途广泛的低合金高强度结构钢,主要用于各种建筑和工程设备的构件制造。
其强度优于普通碳素结构钢,并具有良好的可焊性和韧性。
Q345B钢常用于制造大跨度的桥梁、高层建筑、机械设备等。
2. Q390钢Q390钢是一种低合金高强度结构钢,具有较高的屈服强度和抗拉强度。
Q390钢常用于制造桥梁、船舶、锅炉、压力容器、石油管道和化工设备等重要设施。
其优异的力学性能和良好的可焊性使其成为一种理想的结构材料。
3. Q420钢Q420钢是一种低合金高强度结构钢,具有良好的强度和塑性。
Q420钢主要用于制造高层建筑、压力容器、锅炉、矿山机械等。
该钢材具有良好的焊接性能和冷弯成形性能,适用于各种复杂形状的构件。
4. Q460钢Q460钢属于一种高强度低合金结构钢,具有较高的屈服强度和抗拉强度。
Q460钢广泛应用于建筑工程、桥梁工程、矿山设备和石油化工设备等领域。
该钢材具有优异的耐久性和抗震性能,适用于要求抗震和耐久性能的工程。
5. Q550钢Q550钢是一种中碳低合金高强度结构钢,具有优良的强度和韧性。
Q550钢广泛应用于桥梁、高层建筑、船舶和石油化工设备等制造领域。
该钢材具有良好的可焊性和可加工性,适用于复杂形状的构件制造。
6. Q690钢Q690钢是一种高强度低合金结构钢,具有较高的屈服强度和抗拉强度。
Q690钢常用于制造大型机械设备、航天器、石油和化工设备等。
该钢材具有良好的焊接性能和冷弯成形性能,适用于各种复杂形状的构件制造。
总之,低合金高强度结构钢牌号包括Q345B、Q390、Q420、Q460、Q550和Q690等。
这些牌号的钢材具有优异的力学性能和工艺性能,广泛应用于各个工程领域。
它们的使用可以确保结构的强度和稳定性,同时提高工程的耐久性和抗震性能。

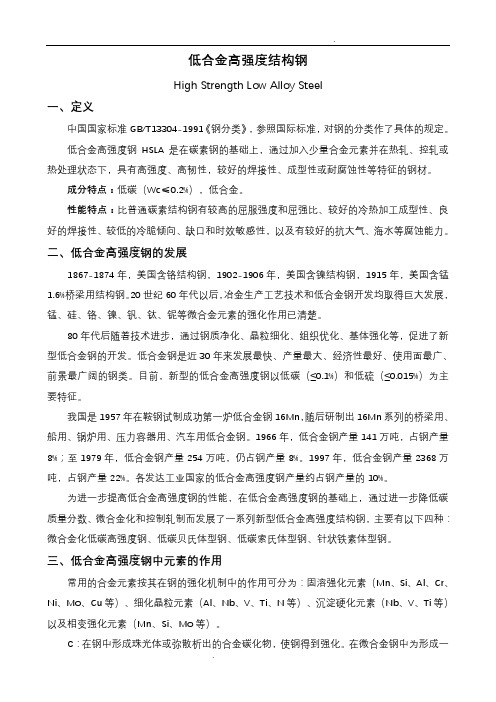

低合金高强度结构钢High Strength Low Alloy Steel一、定义中国国家标准GB/T13304-1991《钢分类》,参照国际标准,对钢的分类作了具体的规定。
低合金高强度钢HSLA是在碳素钢的基础上,通过加入少量合金元素并在热轧、控轧或热处理状态下,具有高强度、高韧性,较好的焊接性、成型性或耐腐蚀性等特征的钢材。
成分特点:低碳(Wc≤0.2%),低合金。
性能特点:比普通碳素结构钢有较高的屈服强度和屈强比、较好的冷热加工成型性、良好的焊接性、较低的冷脆倾向、缺口和时效敏感性,以及有较好的抗大气、海水等腐蚀能力。
二、低合金高强度钢的发展1867-1874年,美国含铬结构钢,1902-1906年,美国含镍结构钢,1915年,美国含锰1.6%桥梁用结构钢。
20世纪60年代以后,冶金生产工艺技术和低合金钢开发均取得巨大发展,锰、硅、铬、镍、钒、钛、铌等微合金元素的强化作用已清楚。
80年代后随着技术进步,通过钢质净化、晶粒细化、组织优化、基体强化等,促进了新型低合金钢的开发。
低合金钢是近30年来发展最快、产量最大、经济性最好、使用面最广、前景最广阔的钢类。
目前,新型的低合金高强度钢以低碳(≤0.1%)和低硫(≤0.015%)为主要特征。
我国是1957年在鞍钢试制成功第一炉低合金钢16Mn,随后研制出16Mn系列的桥梁用、船用、锅炉用、压力容器用、汽车用低合金钢。
1966年,低合金钢产量141万吨,占钢产量8%;至1979年,低合金钢产量254万吨,仍占钢产量8%。
1997年,低合金钢产量2368万吨,占钢产量22%。
各发达工业国家的低合金高强度钢产量约占钢产量的10%。
为进一步提高低合金高强度钢的性能,在低合金高强度钢的基础上,通过进一步降低碳质量分数、微合金化和控制轧制而发展了一系列新型低合金高强度结构钢,主要有以下四种:微合金化低碳高强度钢、低碳贝氏体型钢、低碳索氏体型钢、针状铁素体型钢。
低合金高强度结构钢
简介
低合金高强度结构钢是一类具有优异力学性能和热处理性能的材料,在工程领
域有着广泛的应用。
本文将从合金元素、工艺特点、应用领域等方面对低合金高强度结构钢进行介绍和分析。
合金元素
低合金高强度结构钢的合金元素主要包括钒、铌、钛、镍等。
这些合金元素的
加入可以有效提高钢的强度、韧性和耐磨性,使其具有较好的焊接性能和冷弯性能。
工艺特点
低合金高强度结构钢在生产加工过程中具有较高的工艺性能,可以通过控制合
金元素的含量和热处理工艺来实现对钢材性能的调控。
通常采用热轧、热处理、冷加工等工艺来制备低合金高强度结构钢。
应用领域
低合金高强度结构钢广泛应用于航空航天、汽车制造、桥梁建设、船舶制造等
领域。
由于其优异的力学性能和热处理性能,低合金高强度结构钢在工程领域中具有重要的地位,可以有效减轻结构自重、提高结构的承载能力。
总结
低合金高强度结构钢是一类具有广泛应用前景的材料,其优异的力学性能和热
处理性能使其在工程领域中具有重要地位。
随着材料科学技术的不断发展,低合金高强度结构钢将在各个领域展现出更广阔的应用前景。
GB-T-1591--低强度的高合金结构钢材一、概述GB-T-1591是我国针对高合金结构钢的国家标准,其主要规定了低强度的高合金结构钢材的化学成分、力学性能、工艺性能、形状、尺寸、容重等技术要求。
这种钢材作为一种重要的工程材料,广泛应用于桥梁、船舶、车辆、石油、化工等各类建筑结构中。
二、化学成分低强度的高合金结构钢材的化学成分主要包括C、Mn、Si、P、S、Al等元素。
其中,C的含量应控制在0.20%以下,Mn的含量应控制在1.70%以下,Si的含量应控制在0.50%以下,P和S的含量应控制在0.035%以下,Al的含量应控制在0.015%以上。
这些元素的含量会影响钢的强度、韧性、硬度和焊接性能。
三、力学性能低强度的高合金结构钢材的力学性能包括屈服强度、抗拉强度、延伸率和冲击功等。
其中,屈服强度应控制在345MPa以上,抗拉强度应控制在470-630MPa,延伸率应控制在20%以上,冲击功应控制在34J以上。
这些参数的控制,确保了钢材在工程应用中的稳定性和耐久性。
四、工艺性能低强度的高合金结构钢材的工艺性能主要包括焊接性能、冷弯性能和热处理性能。
焊接性能良好,能满足各种焊接方法的需求;冷弯性能良好,能进行各种冷弯成型;热处理性能良好,能通过调整热处理工艺,改变钢材的力学性能和组织结构。
五、形状和尺寸低强度的高合金结构钢材的形状和尺寸应满足GB/T 1591的规定。
一般来说,钢板的厚度应控制在4-200mm,宽度应控制在1200-4000mm,长度应控制在3000-mm。
这些尺寸的控制,确保了钢材在各种工程应用中的适应性。
六、容重低强度的高合金结构钢材的容重应控制在7.85g/cm³。
这个参数的控制,可以确保钢材的强度和刚性,同时也考虑了工程应用中的重量问题。
总的来看,GB-T-1591对低强度的高合金结构钢材做出了全面的规定,确保了钢材的优良性能和广泛的应用。
低合金高强度钢的焊接工艺1)焊接方法的选择低合金高强度钢可采用焊条电弧焊、熔化极气体保护焊、埋弧焊、钨极氩弧焊、气电立焊、电渣焊等所有常用的熔焊及压焊方法焊接。
具体选用何种焊接方法取决于所焊产品的结构、板厚、堆性能的要求及生产条件等。
其中焊条电弧焊、埋弧焊、实心焊丝及药芯焊丝气体保护电弧焊是常用的焊接方法。
对于氢致裂纹敏感性较强的低合金高强度钢的焊接,无论采用那种焊接工艺,都应采取低氢的工艺措施。
厚度大于100mm低合金高强度钢结构的环形和长直线焊缝,常常采用单丝或双丝载间隙埋弧焊。
当采用高热输入的焊接工艺方法,如电渣焊、气电立焊及多丝埋弧焊焊接低合金高强度钢时,在使用前应对焊缝金属和热影响区的韧性能够满足使用要求。
2)焊接材料的选择低合金高强度钢焊接材料的选择首先应保证焊缝金属的强度、塑性、韧性达到产品的技术要求,同时还应该考虑抗裂性及焊接生产效率等。
由于低合金高强度氢致裂纹敏感性较强,因此,选择焊接材料时应优先采用低氢焊条和碱度适中的埋弧焊焊剂。
焊条、焊剂使用前应按制造厂或工艺规程规定进行烘干。
为了保证焊接接头具有与母材相当的冲击韧性,正火钢与控轧控冷钢焊接材料优先选用高韧性焊材,配以正确的焊接工艺以保证焊缝金属和热影响区具有优良的冲击韧性。
3)焊接热输入的控制焊接热输入的变化将改变焊接冷却速度,从而影响焊缝金属及热影响区的组织组成,并最终影响焊接接头的力学性能及抗裂性。
屈服强度不超过500MPa的低合金高强度钢焊缝金属,如能获得细小均匀针状铁素体组织,其焊缝金属则具有优良的强韧性。
而针状铁素体组织的形成需要控制焊接冷却速度。
因此为了确保焊缝金属的韧性,不宜采用过大的焊接热输入。
焊接操作上尽量不用横向摆动和挑弧焊接,推荐采用多层窄焊道焊接。
热输入对焊接热影响区的抗裂性及韧性也有显著的影响。
低合金高强度热影响区组织的脆化或软化都与焊接冷却速度有关。
由于低合金高强度钢的强度及板厚范围都较宽,合金体系及合金含量差别较大,焊接时钢材的状态各不相同,很难对焊接热输入作出统一的规定。
低合金高强度结构钢允许成分偏差解释说明1. 引言1.1 概述低合金高强度结构钢作为一类重要的工程材料,具有较高的强度和优异的机械性能,在现代建筑、汽车、航空等领域得到广泛应用。
然而,由于制造过程中存在各种不可避免的因素,导致其成分可能会发生偏差。
了解并研究低合金高强度结构钢在成分偏差下的性能变化对于确保结构安全性和提高材料可靠性具有重要意义。
1.2 文章结构本文旨在探讨低合金高强度结构钢允许成分偏差对其性能的影响。
文章首先介绍了低合金高强度结构钢的定义和特点,以及合金元素成分对材料性能的影响。
随后,我们将详细阐述成分偏差产生的原因与条件,并介绍国际标准与行业规范对成分偏差的规定。
为了进一步理解允许成分偏差对材料性能的影响,我们将探讨不同方法来评估允许成分偏差所带来的变化。
最后,我们将研究成分偏差对低合金高强度结构钢的强度性能、耐蚀性能以及焊接工艺和焊接接头性能的影响。
1.3 目的本文的目的是通过系统分析,探讨低合金高强度结构钢允许成分偏差对材料性能的影响,并为制造商、设计师和研究人员提供一种方法来评估和处理成分偏差所带来的问题。
同时,我们也将展望未来相关研究或行业发展的方向,以促进低合金高强度结构钢在各个领域中更加可靠和有效地应用。
2. 低合金高强度结构钢2.1 定义和特点低合金高强度结构钢是一种具有良好强度和韧性的材料,具有以下特点:- 低合金:相对于传统的普通碳素钢而言,低合金高强度结构钢中的合金元素含量较低。
这些合金元素包括硅、锰、镍、铬等。
通过添加适量的合金元素,可以提高钢材的机械性能。
- 高强度:与普通碳素钢相比,低合金高强度结构钢具有更高的屈服强度和抗拉强度。
这使得它能够承受更大的载荷,在工程设计中使用时能够减小构件尺寸,降低重量。
- 高韧性:由于其微观组织中存在着精细化处理或/和淬火回火等工艺措施,低合金高强度结构钢具有优异的韧性。
这意味着它能够在承受冲击或振动负荷时保持稳定,并且在发生应力集中时不易产生断裂。
eh36钢的焊接工艺eh36钢是高强度低合金结构钢,具有较高的耐磨性能,以及良好的力学性能。
由于其特殊的化学成分和表面结构,它广泛用于船舶和海洋工程领域。
焊接eh36钢时,一定要根据其特殊的材料特性进行适当的处理,以保证焊接质量。
一、焊接方法1、eh36钢的焊接方法主要采用氩弧焊、电弧焊和激光焊。
由于eh36钢的特殊性,如果使用氩弧焊,要求焊接温度较低,焊接时间较长,可能会导致材料开裂。
因此,在实际生产中,氩弧焊技术不常用。
电弧焊和激光焊都可以快速、高效地焊接eh36钢,但是电弧焊技术比激光焊技术更加经济。
2、eh36钢的焊接工艺主要分为预处理工艺、焊接工艺、后处理工艺。
(1)预处理工艺:在eh36钢焊接前,应对焊接部位进行清理,去除污染物和油脂,以提高焊接质量。
焊接工艺也要根据eh36钢的特殊性选择适当的焊条,以减少焊接后材料的热影响。
(2)焊接工艺:在eh36钢的焊接过程中,应注意焊接参数的选择,如焊接电流、焊道宽度和焊接时间等,以保证焊接质量。
(3)后处理工艺:eh36钢焊接后,要进行适当的热处理和冷却处理,以确保材料的机械性能和抗腐蚀性。
二、焊接技术1、焊接技术的控制:eh36钢的焊接技术必须严格控制,以确保焊接质量。
最常用的焊接技术是电弧焊,在焊接时应选择适当的焊条,并注意控制焊接电流,以防止材料的热影响。
2、焊接工艺的要求:在eh36钢焊接时,要求焊接工艺的把握要稳定,焊接参数的变化要符合焊接工艺的要求,以保证焊接质量。
3、焊接检查:eh36钢焊接后,要进行熔核检查和外观检查,以确保焊接质量。
总之,eh36钢的焊接工艺要根据eh36钢的特殊性进行适当的处理,以保证焊接质量。
此外,在焊接时,还要注意熔核检查、外观检查等,以确保焊接工艺的质量。
低合金高强度结构钢的焊接特点
1.热影响区的淬硬倾向
焊后冷却过程中,易在热影响区中出现低塑性的脆硬组织,这种组织在焊缝扩散
氢量较高和接头拘束较大时易产生氢致裂纹。
钢材的碳当量是决定热影响区淬硬倾向的主要因素。
碳当量越高,钢材
淬硬倾向越大。
焊接时热影响区过热区的800-500℃的冷却时间(一般用t
8/5表示)是另一个重要参数。
该冷却速度越大,则热影响区的淬硬程度越高。
焊接
的大小。
方法、板厚、接头形式、焊接规范、预热温度决定了t
8/5
焊接接头中,热影响区的硬度值最高。
一般用热影响区的最高硬度来衡量淬硬程度的高低。
不同级别的主强度钢热影响区有不同的最高硬度允许值,目前我国还没有明确规定。
2.冷裂纹敏感性
低合金高强度钢焊接时出现的裂纹主要是冷裂纹。
因此,焊接时对于防止冷裂纹问题必须予以足够的重视。
钢的强度级别越高,淬硬倾向越大,冷裂纹敏感性也越大。
关于冷裂纹形成机理,是一种比较复杂的现象,一直有人在深入研究。
目前多数人认为产生冷裂纹的三大因素是:
(1)焊缝凝固以后冷却时,由于焊缝一般含碳量比母材低,所以焊缝的奥氏体向铁素体转变较母材早,此时氢的溶解度急剧降低,大量的氢向仍处于奥氏体的母材热影响区中扩散,由于氢在奥氏体中扩散速度小,在熔合区附近形成了富氢带,含氢量越高,冷裂纹敏感性越大。
(2)滞后相变的热影响区发生奥氏体向马氏体转变的淬硬组织,氢以过饱和状态残存于马氏体中并逐步晶格缺陷等应力集中处扩散聚集,使该处的金属结合强度降低或脆化。
钢的淬硬性倾向越大,冷裂纹倾向也越大。
(3)结构的刚性越大,由于焊接时加热引起的拘束应力也越大。
同时热影响区相变组织应力共同构成了产生冷裂纹的应力条件。
焊接应力越大,冷裂纹敏感性越大。
冷裂纹一般在焊后冷却过程中发生,也可能在焊后数分钟或数天后发生,具有延迟的性质,这可以理解为是氢从焊缝金属扩散到热影响区淬硬区集聚达到某一临界值的时间。
在点固焊时,由于冷却速度快,极易出现冷裂纹,必须特别注意。
3.再热裂纹倾向
当焊接厚壁压力容器等结构件时,焊后需进行消除应力热处理,对于含铬、钼、钒、钛、铌等合金元素的钢材,在热处理过程中,易在热影响区的粗晶区产生晶间裂纹。
有时不仅在热处理过程中发生,也可能发生于焊后再次高温加热的使用过程中。
焊接这类高强度低合金钢时,应重视防止再热裂纹问题。
防止再热裂纹的主要措施是尽量选取对再热裂纹不敏感的材料,选择强度较低的焊接材料,提高预热温度和焊接线能量,以及尽量减少焊接接头中的应力集中等。
4.层状撕裂
大型厚板结构件,特别是T型接头,角焊缝处,由于母材轧制时产生的层状偏析(主要是MnS)、各向异性等缺陷,在热影响区或在远离焊缝的母材中产生与钢
板表面成梯形平行的裂纹,叫层状撕裂。
焊接大厚度钢板角焊缝时,应注意在选材和工艺上防止层状撕裂。
5.液化裂纹
液化裂纹是一种热裂纹,某些低合金高强度钢焊接时,可能有液化裂纹倾向,主要是由于母材含杂质量(如S、P和Si等)偏高,能在晶间形成低熔点的复合夹杂物(共晶或化合物)。
由于焊接时的高温使近缝区晶间液化,加之随后冷却所出现的焊接应力的作用而引起沿晶开裂。
