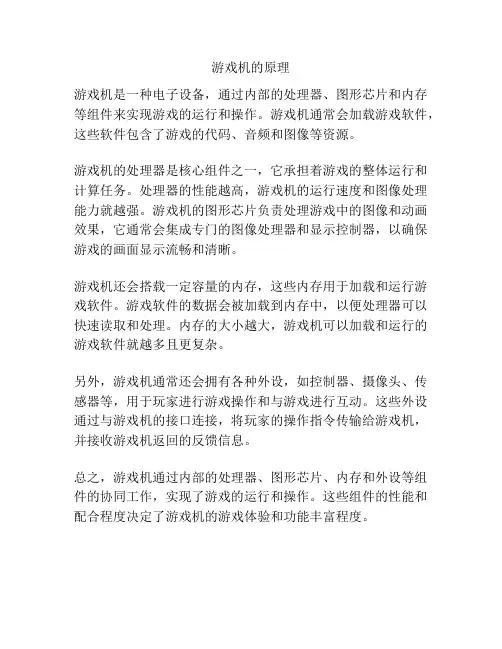

游戏机的原理
游戏机的原理
游戏机是一种电子设备，通过内部的处理器、图形芯片和内存等组件来实现游戏的运行和操作。
游戏机通常会加载游戏软件，这些软件包含了游戏的代码、音频和图像等资源。
游戏机的处理器是核心组件之一，它承担着游戏的整体运行和计算任务。
处理器的性能越高，游戏机的运行速度和图像处理能力就越强。
游戏机的图形芯片负责处理游戏中的图像和动画效果，它通常会集成专门的图像处理器和显示控制器，以确保游戏的画面显示流畅和清晰。
游戏机还会搭载一定容量的内存，这些内存用于加载和运行游戏软件。
游戏软件的数据会被加载到内存中，以便处理器可以快速读取和处理。
内存的大小越大，游戏机可以加载和运行的游戏软件就越多且更复杂。
另外，游戏机通常还会拥有各种外设，如控制器、摄像头、传感器等，用于玩家进行游戏操作和与游戏进行互动。
这些外设通过与游戏机的接口连接，将玩家的操作指令传输给游戏机，并接收游戏机返回的反馈信息。
总之，游戏机通过内部的处理器、图形芯片、内存和外设等组件的协同工作，实现了游戏的运行和操作。
这些组件的性能和配合程度决定了游戏机的游戏体验和功能丰富程度。
游乐设施机械原理ppt实用资料
皮带传动的动力，在很大程度上决定于初牵引 力S0的大小，初牵引力一般靠压紧轮或张紧丝杠等 装置产生。
皮带传动
需要注意的是压紧轮的合理安装位置是压在松 边。由于带的张紧对其传动能力、寿命和轴的压力 都有很大影响：张紧力不够，皮带太松，传动力就 不够，皮带大滑；张紧力过大，皮带太紧，皮带寿 命缩短；因此张紧应适度。
钢丝绳传动
1、钢丝绳传动特点：
传动两轴的轴线距离就可以很远、适用于低速级传动、
适用于大功率传动。 压力控制阀（溢流阀、减压阀、电液比例减压阀）
碳素工具钢
焊后退火处理，一般可消除80%~90%的焊接残余应力。
2、钢丝绳传动的种类： （3）液压（气压）缸和摆动液压缸
热处理
表面热处理
感应加热（高频、中频、低频）
流体传动
3、主要元件 （1）液压泵、空压机 （2）液压马达：高速（500转/分以上）、低速 （3）液压（气压）缸和摆动液压缸 （4）控制阀： •压力控制阀（溢流阀、减压阀、电液比例减压阀） •流量控制阀（节流阀、调速阀、电液比例流量阀） •方向控制阀（单向阀、换向阀）
流体传动
控制阀的方式有手动（手轮）电磁铁等，在游乐 设备中应用的大部分液压（气压）系统对于用电磁控 制的阀一般要求能够手动控制，以便系统出现故障的 时候能够及时进行救护和疏导工作。
执行机构或工作部分是利用机械能达到某种预定 目的的机器，如常见的通用设备、水泵、空气压缩 机、汽车、起重机、机床等。游乐设备完成搭载游 客实现各种趣味横生的运动形式，也是一种达到特 定目的的执行机构。
三、传动装置
传动装置是指将动力机产生的机械能传送到执行 机构上去的中间装置，如传动皮带、传动齿轮（变 速箱）链条传动、液压、气压传动等。
游乐设备有关标准中规定，液压（气压）系统必 须设有过压（额定压力的1.25倍）保护。
皮带传动
需要注意的是压紧轮的合理安装位置是压在松 边。由于带的张紧对其传动能力、寿命和轴的压力 都有很大影响：张紧力不够，皮带太松，传动力就 不够，皮带大滑；张紧力过大，皮带太紧，皮带寿 命缩短；因此张紧应适度。
钢丝绳传动
1、钢丝绳传动特点：
传动两轴的轴线距离就可以很远、适用于低速级传动、
适用于大功率传动。 压力控制阀（溢流阀、减压阀、电液比例减压阀）
碳素工具钢
焊后退火处理，一般可消除80%~90%的焊接残余应力。
2、钢丝绳传动的种类： （3）液压（气压）缸和摆动液压缸
热处理
表面热处理
感应加热（高频、中频、低频）
流体传动
3、主要元件 （1）液压泵、空压机 （2）液压马达：高速（500转/分以上）、低速 （3）液压（气压）缸和摆动液压缸 （4）控制阀： •压力控制阀（溢流阀、减压阀、电液比例减压阀） •流量控制阀（节流阀、调速阀、电液比例流量阀） •方向控制阀（单向阀、换向阀）
流体传动
控制阀的方式有手动（手轮）电磁铁等，在游乐 设备中应用的大部分液压（气压）系统对于用电磁控 制的阀一般要求能够手动控制，以便系统出现故障的 时候能够及时进行救护和疏导工作。
执行机构或工作部分是利用机械能达到某种预定 目的的机器，如常见的通用设备、水泵、空气压缩 机、汽车、起重机、机床等。游乐设备完成搭载游 客实现各种趣味横生的运动形式，也是一种达到特 定目的的执行机构。
三、传动装置
传动装置是指将动力机产生的机械能传送到执行 机构上去的中间装置，如传动皮带、传动齿轮（变 速箱）链条传动、液压、气压传动等。
游乐设备有关标准中规定，液压（气压）系统必 须设有过压（额定压力的1.25倍）保护。
机械原理游戏机

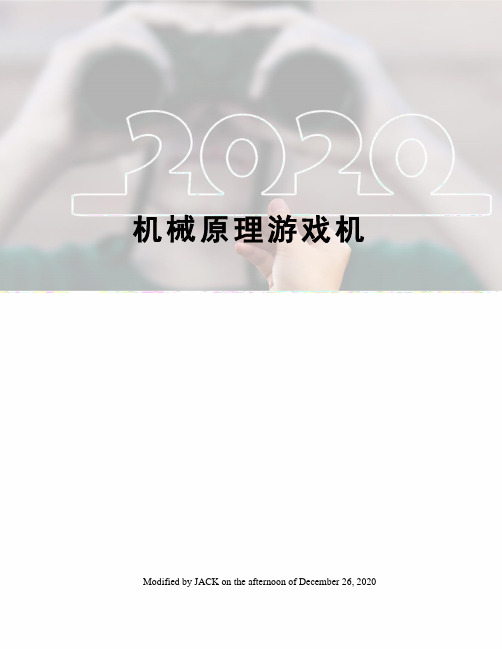

机械原理游戏机 Modified by JACK on the afternoon of December 26, 2020机械原理课程设计题目：____游戏机_______姓名：____朱建杰_______班级：12级机械设计制造及其自动化（1）班学号：__01_____指导教师：_刘凌__2014年6月26日任务书题目：游戏机同组成员：赵磊、王鹏指导教师:刘凌某游乐场欲添设一新的游乐项目，该项目是在一暗室中，让一画有景物的屏幕（观众可以看见屏幕上的景物），由静止逐渐开始左右晃动，由于观众在暗室中仅能看见屏幕上的景物，根据相对运动原理，观众将产生一个错觉，他不认为是屏幕在晃动，反而认为是自己在晃动，这是一个有惊无险的游乐项目。
现要求设计一机械传动装置，使屏幕能实现上述运动规律。
要求：屏幕摆动角度为70度；主动件的摆动角度为60度；屏幕的摆动速度为s，屏幕的重量为20N。
设定任务：1.设计传动系统中各机构的运动尺寸，绘制游戏机的机构运动见图；2.计算主动件的运动速度及驱动力；3.编写课程设计说明书。
成绩评定表目录蜗轮蜗杆机构 (8)齿轮传动机构 (9)第1章设计要求及数据设计题目游戏机某游乐场欲添设一新的游乐项目，该项目是在一暗室中，让一画有景物的屏幕（观众可以看见屏幕上的景物），由静止逐渐开始左右晃动，由于观众在暗室中仅能看见屏幕上的景物，根据相对运动原理，观众将产生一个错觉，他不认为是屏幕在晃动，反而认为是自己在晃动，这是一个有惊无险的游乐项目。
现要求设计一机械传动装置，使屏幕能实现上述运动规律。
要求：屏幕摆动角度为70度；主动件的摆动角度为60度；屏幕的摆动速度为s，屏幕的重量为20N。
设定任务：1.设计传动系统中各机构的运动尺寸，绘制游戏机的机构运动见图；2.计算主动件的运动速度及驱动力；设计目的机械原理课程设计是培养学生掌握机械系统运动方案设计能力的技术基础课程，它是机械原理课程学习过程中的一个重要实践环节。

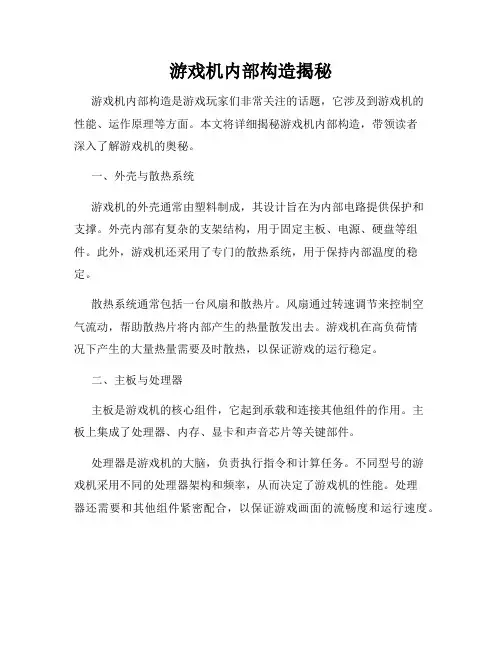

游戏机内部构造揭秘
游戏机内部构造揭秘游戏机内部构造是游戏玩家们非常关注的话题，它涉及到游戏机的性能、运作原理等方面。
本文将详细揭秘游戏机内部构造，带领读者深入了解游戏机的奥秘。
一、外壳与散热系统游戏机的外壳通常由塑料制成，其设计旨在为内部电路提供保护和支撑。
外壳内部有复杂的支架结构，用于固定主板、电源、硬盘等组件。
此外，游戏机还采用了专门的散热系统，用于保持内部温度的稳定。
散热系统通常包括一台风扇和散热片。
风扇通过转速调节来控制空气流动，帮助散热片将内部产生的热量散发出去。
游戏机在高负荷情况下产生的大量热量需要及时散热，以保证游戏的运行稳定。
二、主板与处理器主板是游戏机的核心组件，它起到承载和连接其他组件的作用。
主板上集成了处理器、内存、显卡和声音芯片等关键部件。
处理器是游戏机的大脑，负责执行指令和计算任务。
不同型号的游戏机采用不同的处理器架构和频率，从而决定了游戏机的性能。
处理器还需要和其他组件紧密配合，以保证游戏画面的流畅度和运行速度。
主板上的内存存储着游戏数据和操作系统，它的大小直接影响到游戏机的运行速度和加载时间。
内存容量较大的游戏机能够更好地处理复杂的游戏景象，提供更好的游戏体验。
显卡和声音芯片负责处理游戏画面的显示和音频输出。
显卡决定了游戏画面的分辨率和质量，而声音芯片则影响游戏音效的还原效果。
优秀的显卡和声音芯片能够提供更加逼真的游戏体验。
三、存储器与硬盘存储器是游戏机中的重要组成部分，用于存储游戏数据、存档和应用程序。
游戏机通常采用固态存储器或者硬盘来实现数据的存储。
固态存储器具有读写速度快、体积小和耐震性好等特点，它能够提供较快的数据访问速度，提高游戏机的运行效率。
硬盘容量较大，适合存储更多的游戏和媒体文件。
同时，硬盘还能够实现游戏的安装和更新。
四、电源与电源管理电源是为游戏机提供电能的关键装置。
游戏机通常采用外接电源适配器，将交流电转换为适合游戏机工作的直流电。
电源适配器需要提供足够的电能，以支持游戏机在高负荷下的正常运行。

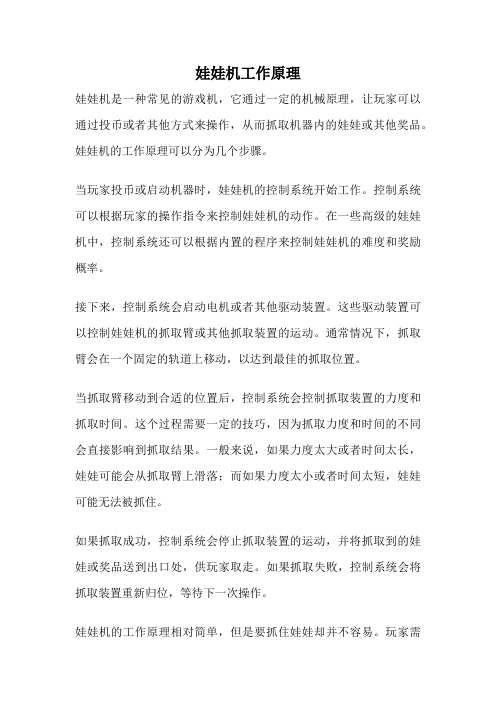

娃娃机工作原理
娃娃机工作原理
娃娃机是一种常见的游戏机，它通过一定的机械原理，让玩家可以通过投币或者其他方式来操作，从而抓取机器内的娃娃或其他奖品。
娃娃机的工作原理可以分为几个步骤。
当玩家投币或启动机器时，娃娃机的控制系统开始工作。
控制系统可以根据玩家的操作指令来控制娃娃机的动作。
在一些高级的娃娃机中，控制系统还可以根据内置的程序来控制娃娃机的难度和奖励概率。
接下来，控制系统会启动电机或者其他驱动装置。
这些驱动装置可以控制娃娃机的抓取臂或其他抓取装置的运动。
通常情况下，抓取臂会在一个固定的轨道上移动，以达到最佳的抓取位置。
当抓取臂移动到合适的位置后，控制系统会控制抓取装置的力度和抓取时间。
这个过程需要一定的技巧，因为抓取力度和时间的不同会直接影响到抓取结果。
一般来说，如果力度太大或者时间太长，娃娃可能会从抓取臂上滑落；而如果力度太小或者时间太短，娃娃可能无法被抓住。
如果抓取成功，控制系统会停止抓取装置的运动，并将抓取到的娃娃或奖品送到出口处，供玩家取走。
如果抓取失败，控制系统会将抓取装置重新归位，等待下一次操作。
娃娃机的工作原理相对简单，但是要抓住娃娃却并不容易。
玩家需
要掌握一定的技巧和经验，同时还要有一定的运气。
有些娃娃机还会设置不同的难度等级，增加了游戏的挑战性和趣味性。
总的来说，娃娃机的工作原理是通过控制系统来控制抓取装置的运动，玩家通过操作控制系统来抓取娃娃或其他奖品。
这种游戏机在娱乐场所和商场中非常受欢迎，给人们带来了乐趣和刺激感。

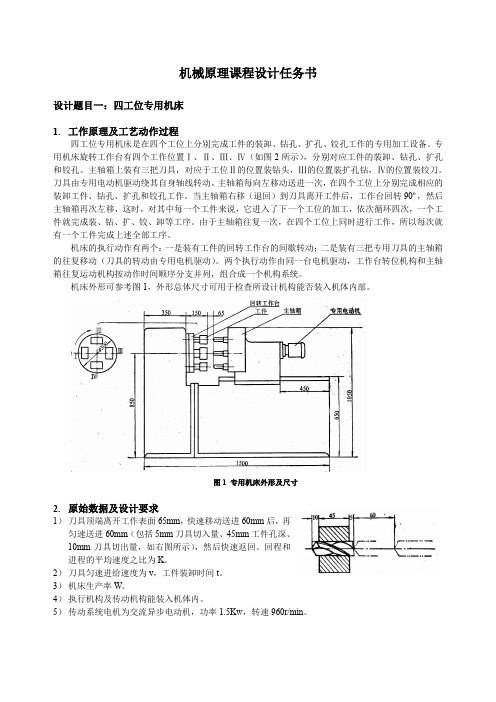

机械原理课程设计任务书
机床的执行动作有两个：一是装有工件的回转工作台的间歇转动；二是装有三把专用刀具的主轴箱 的往复移动（刀具的转动由专用电机驱动）。两个执行动作由同一台电机驱动，工作台转位机构和主轴 箱往复运动机构按动作时间顺序分支并列，组合成一个机构系统。
机床外形可参考图 1，外形总体尺寸可用于检查所设计机构能否装入机体内部。
4． 设计任务
1）设计传动系统并确定其传动比分配。 2）进行机构选型分析，并进行机械运动方案的评价和选择。 3）画出洗瓶机推瓶机构的机构运动方案简图和运动循环图。 4）对所设计机构中各构件进行尺寸设计，验证输出构件的轨迹是否满足设计要求。 5）编写设计计算说明书。 （用 B5 纸张，封面用标准格式）
利用三相交流异步电动机驱动，其同步转速为 n，功率约 1kw。要求屏幕摆动幅度应均匀增大或稍
呈加速的趋势。
题号 1
φ 30°
n1(次/min) 20
t(min) 2
n2
n(r/min) 运动循环图
15
1000
直线式
2
45°
18
2
12
1500
圆周式
3
60°
16
2
10
1000
直角坐标式
4
75°
14
3
15
根据设计要求，推头 M 可走图示轨迹，而且推头 M 在工作行程中应作匀速直线运动，在工作段前 后可有变速运动，回程时有急回。
实现本题要求的机构方案有很多，可以选择设计连杆机构，也可用多种机构组合来实现。 在设计组合机构时，一般可首先考虑选择满足轨迹要求的机构（基础机构），而沿轨迹运动时的速
度要求，则通过改变基础机构主动件的运动速度来满足，也就是让它与一个输出变速度的附加机构组合。 1.凸轮－铰链四杆机构方案 铰链四杆机构的连杆 2 上点 M 走近似于所要求的轨迹，M 点的速度由等速转动的凸轮通过构件 3
机床外形可参考图 1，外形总体尺寸可用于检查所设计机构能否装入机体内部。
4． 设计任务
1）设计传动系统并确定其传动比分配。 2）进行机构选型分析，并进行机械运动方案的评价和选择。 3）画出洗瓶机推瓶机构的机构运动方案简图和运动循环图。 4）对所设计机构中各构件进行尺寸设计，验证输出构件的轨迹是否满足设计要求。 5）编写设计计算说明书。 （用 B5 纸张，封面用标准格式）
利用三相交流异步电动机驱动，其同步转速为 n，功率约 1kw。要求屏幕摆动幅度应均匀增大或稍
呈加速的趋势。
题号 1
φ 30°
n1(次/min) 20
t(min) 2
n2
n(r/min) 运动循环图
15
1000
直线式
2
45°
18
2
12
1500
圆周式
3
60°
16
2
10
1000
直角坐标式
4
75°
14
3
15
根据设计要求，推头 M 可走图示轨迹，而且推头 M 在工作行程中应作匀速直线运动，在工作段前 后可有变速运动，回程时有急回。
实现本题要求的机构方案有很多，可以选择设计连杆机构，也可用多种机构组合来实现。 在设计组合机构时，一般可首先考虑选择满足轨迹要求的机构（基础机构），而沿轨迹运动时的速
度要求，则通过改变基础机构主动件的运动速度来满足，也就是让它与一个输出变速度的附加机构组合。 1.凸轮－铰链四杆机构方案 铰链四杆机构的连杆 2 上点 M 走近似于所要求的轨迹，M 点的速度由等速转动的凸轮通过构件 3
大型游戏机原理与维修
大型游戏机原理与维修
一、大型游戏机原理
大型游戏机是一种很受欢迎的娱乐设备，主要指使用了完整的硬件系统，集成了操作系统、图形处理单元、音频处理器、存储模块以及网络接
口的计算机系统。
它的核心硬件元件包括:主板、CPU、显卡(显示适配器)、内存、硬盘、光驱以及外部设备等。
根据不同的型号，硬件结构和硬件配
置也会有所不同。
大型游戏机的应用场景主要有3D游戏、多人联机游戏等，特点是画
面清晰、游戏流畅，可以满足用户高清晰度的可视化要求。
它的工作原理是，CPU会将用户所输入的操作命令作为电子信号输入到游戏机内部，然
后根据存储在内存中的指令进行处理，最后由显卡将处理得到的画面显示
在屏幕上。
二、大型游戏机维修
（1）硬件设备故障
维修的方法主要是检查硬件元件，更换受损的硬件元件，或者根据具
体情况进行硬件升级。
（2）游戏程序出现Bug
游戏程序Bug的原因有很多。

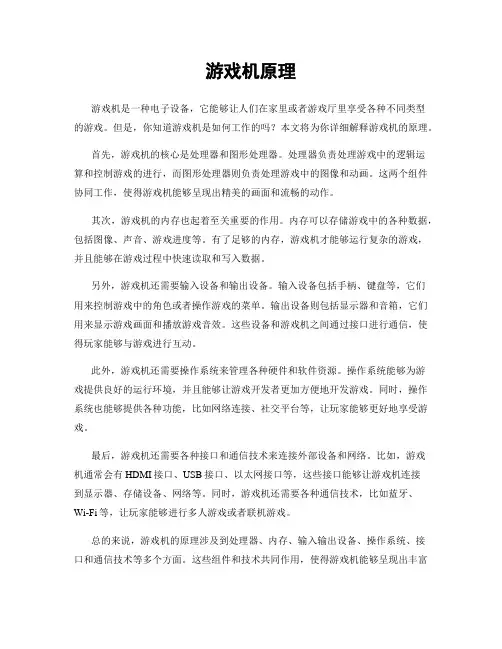

游戏机原理
游戏机原理游戏机是一种电子设备，它能够让人们在家里或者游戏厅里享受各种不同类型的游戏。
但是，你知道游戏机是如何工作的吗？本文将为你详细解释游戏机的原理。
首先，游戏机的核心是处理器和图形处理器。
处理器负责处理游戏中的逻辑运算和控制游戏的进行，而图形处理器则负责处理游戏中的图像和动画。
这两个组件协同工作，使得游戏机能够呈现出精美的画面和流畅的动作。
其次，游戏机的内存也起着至关重要的作用。
内存可以存储游戏中的各种数据，包括图像、声音、游戏进度等。
有了足够的内存，游戏机才能够运行复杂的游戏，并且能够在游戏过程中快速读取和写入数据。
另外，游戏机还需要输入设备和输出设备。
输入设备包括手柄、键盘等，它们用来控制游戏中的角色或者操作游戏的菜单。
输出设备则包括显示器和音箱，它们用来显示游戏画面和播放游戏音效。
这些设备和游戏机之间通过接口进行通信，使得玩家能够与游戏进行互动。
此外，游戏机还需要操作系统来管理各种硬件和软件资源。
操作系统能够为游戏提供良好的运行环境，并且能够让游戏开发者更加方便地开发游戏。
同时，操作系统也能够提供各种功能，比如网络连接、社交平台等，让玩家能够更好地享受游戏。
最后，游戏机还需要各种接口和通信技术来连接外部设备和网络。
比如，游戏机通常会有HDMI接口、USB接口、以太网接口等，这些接口能够让游戏机连接到显示器、存储设备、网络等。
同时，游戏机还需要各种通信技术，比如蓝牙、Wi-Fi等，让玩家能够进行多人游戏或者联机游戏。
总的来说，游戏机的原理涉及到处理器、内存、输入输出设备、操作系统、接口和通信技术等多个方面。
这些组件和技术共同作用，使得游戏机能够呈现出丰富多彩的游戏世界，让玩家能够享受到沉浸式的游戏体验。
希望通过本文的介绍，你能够更加深入地了解游戏机的原理。

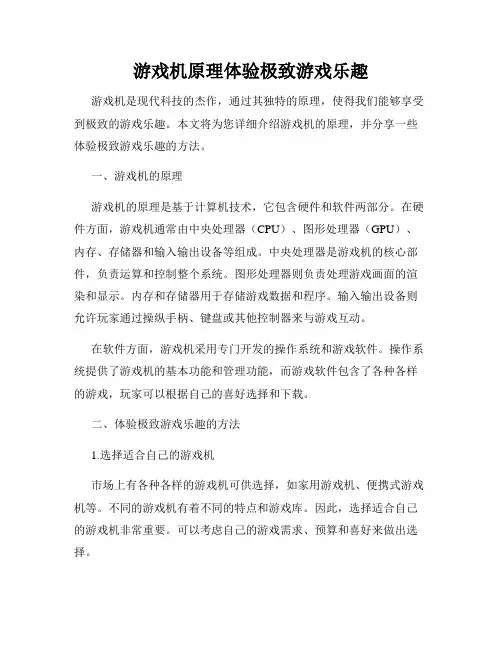

游戏机原理体验极致游戏乐趣
