UG曲面造型实例-茶壶

茶壶建模分析建模分析：该茶壶主要由“壶身”、“壶嘴”和“壶把”三部分组成。

“壶身”由8条曲线组成，用【通过曲线网格】命令创建；“壶嘴”由截面线串和样条曲线组成，用【通过曲线网格】命令创建；“壶把”由一圆和样条曲线组成，用【扫掠】命令创建。

“壶身”曲线组成“壶嘴”曲线组成“壶把”曲线组成壶身曲线的构建1、选择【俯视图】，并在【艺术曲线】工具栏中选择【直线和圆弧工具条】，在工具条中选择按钮，绘制半径为70的圆。

2、将图形转换到【正二侧视图】，选择【编辑】-【变换】-【平移】-【增量】命令，分别将该圆向上平移2个圆，下平移1个圆，距离均为100mm。

3、用功能修改第1、3圆的半径至100mm。

4、选择命令，将以上四个圆弧分割成四段。

5、选择命令，创建如下四条艺术样条。

6、用命令创建XZ平面与最上端圆弧的交点。

壶嘴曲线的构建7、分别用等工具按照下列步骤绘制图形。

要点：在【直线】绘制过程中注意“终点选项”中矢量的选择；在圆弧R5的绘制过程中，“起点和终点”的选择中分别选择“点”。

将如下三个图素隐藏后绘制半径为15的切弧。

将如下两条直线隐藏后，绘制两圆弧之间的连接直线。

8、选择【编辑】-【变换】-【用直线做镜像】命令镜像如下曲线。

9、选择命令，修剪掉中间多余的曲线。

要点：在【设置】-“输入曲线”中选择“隐藏”方式。

10、用命令创建如下曲面，并用相同方法创建另外2个曲面。

11、用命令绘制如下样条曲线。

12、用命令创建如下曲面。

（如上端圆弧不能选择，可将以前的圆弧隐藏后，重新绘制一半径为100mm的圆，并将其分割成2段后再修剪；或者在选择器中将激活。

）13、用命令将上下两平面封闭，并用命令将所有曲面进行缝合，最后用命令将曲面向内抽1mm的厚度。

壶把曲线的构建14、在XZ平面上，用命令创建如下样条曲线。

15、在YZ平面上，创建直径为30 mm的圆。

16、用命令创建茶壶的手柄17、用命令修茶壶手柄多余的部分。

注意【类选择器】应选择【单个面】18、选择【编辑】-【对象显示】功能，将茶壶设置成需要的颜色。

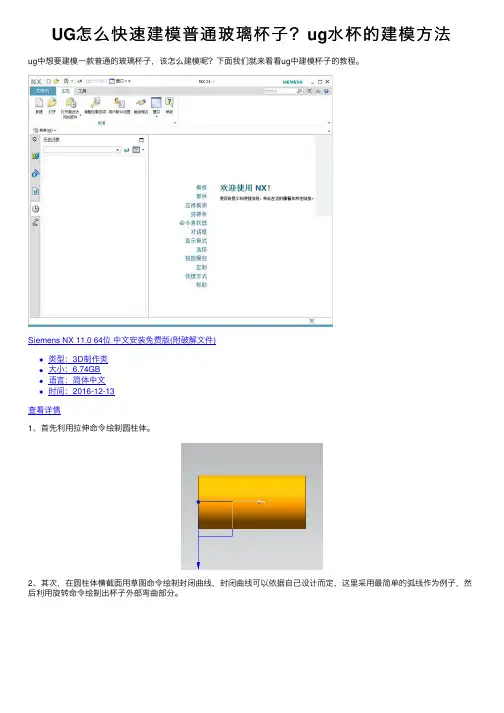

UG怎么快速建模普通玻璃杯⼦？ug⽔杯的建模⽅法
ug中想要建模⼀款普通的玻璃杯⼦，该怎么建模呢？下⾯我们就来看看ug中建模杯⼦的教程。

Siemens NX 11.0 64位中⽂安装免费版(附破解⽂件)
类型：3D制作类
⼤⼩：6.74GB
语⾔：简体中⽂
时间：2016-12-13
查看详情
1、⾸先利⽤拉伸命令绘制圆柱体。

2、其次，在圆柱体横截⾯⽤草图命令绘制封闭曲线，封闭曲线可以依据⾃⼰设计⽽定，这⾥采⽤最简单的弧线作为例⼦，然后利⽤旋转命令绘制出杯⼦外部弯曲部分。

3、由于旋转命令旋转出来的体和拉伸命令拉伸出来的体不是同⼀部分，因此需要利⽤求和命令将上述两部分何为⼀体。

4、利⽤抽壳命令将杯⼦内部掏空，杯⼦厚度根据设计⽽定。

5、这样⼀个简单的杯⼦就绘制好了，然后可以利⽤编辑显⽰命令编辑杯⼦的颜⾊
以上就是ug建模杯⼦的教程，希望⼤家喜欢，请继续关注。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==UGNX产品设计范例篇一：《UG三维造型设计》产品设计实例《UG三维造型设计》通选课产品设计实例（一）——电热水壶本节创建如图9-1所示的电热水壶模型。

该模型由4部分组成：底座、壶身、顶部、把手。

要完成该模型的创建，需要先综合应用拉伸曲面、回转曲面、扫掠曲面、直纹曲面、修剪的片体、剖切曲面、边倒圆、网格曲面、缝合等功能分别创建底座、壶身、顶部、把手，再进行整合建模、渲染等操作。

图9-1 电热水壶模型1 创建电热水壶的底座用回转特征创建底座部分图9-2 底座部分的草图图9-3 底座的回转曲面 2 创建电热水壶的壶身（1）．创建回转曲面（2）．创建拉伸曲面一（3）．创建拉伸曲面二图9-4 壶身回转曲面用草图图9-5 壶身回转曲面图9-6创建5个点图9-7 新增加的3个点和创建的样条曲线图9-8 创建拉伸曲面一图9-9 绘制一条圆弧图9-10 创建拉伸曲面二（4）．创建扫掠曲面图9-11 创建相交曲线图9-12 创建基准平面图9-13创建半椭圆图9-14 绘制与参考圆弧重合的圆弧图9-15 扫掠曲面（6）．创建修剪曲面（7）．创建缝合曲面图9-16 创建的延伸曲面图9-18创建的修剪曲面二3 创建电热水壶的顶部（1）．创建修剪曲面图9-17 创建的修剪曲面一图9-19 将两个修剪曲面缝合为整体图9-20 创建的基准平面图9-21修剪后的壶身（2）．创建回转曲面图9-22创建相交曲线图9-23 创建直线和2个点图9-24创建的样条曲线（3）．创建拉伸曲面图9-25 创建的回转曲面图9-26 创建2条直线篇二：UG产品设计教程UG NX 7.5软件，重新定义CAD/CAM/CAE效率和产品开发决策UGNX 7.5解决方案,全面提升您的产品开发效率。

通过将精确描述 PLM 引入产品开发，利用集成了CAD,CAE和CAM解决方案的强大套件NX 7.5可重新定义产品开发中的生产效率。

ProeCreo茶壶曲面设计
1. 文件新建零件名称为chahu，选择毫米制
2. 选择TOP面作为草绘面，RIGHT面作为右参照绘制草绘
3. 绘制第一个草绘
4. 旋转草绘的曲线，选择为曲面，封闭端，参数设置如下图
5. 选择RIGHT面做草绘面，TOP面做左参照
6. 绘制第二个草图
7. 扫描混合，选择刚才做的曲线，选择根部点绘制第一个草绘
8. 第一个草绘图
9. 退出草绘，绘制第二个草绘，选择第二个点，也就是端点
10. 草绘第二个草绘图
11. 扫描结束，相切里都选择垂直
12. 合并两个曲面
13. 壶嘴倒圆角
14. 壶把手绘制，草绘面设置为RIGHT面TOP面做左参照
15. 绘制把手草图，依据自己喜欢的造型
16. 拉伸为封闭端的曲面
17. 合并曲面
18. 把手倒圆角
19. 把手再次倒圆角
20. 把手内部倒圆角
21. 选择RIGHT面做草绘面TOP面做左参照
22. 绘制壶盖
23. 退出草绘，选择旋转命令，做成封闭端的曲面
24. 合并曲面
25. 底部倒圆角
26. 染色最终做好曲面模型。

附加例二 运用UG 进行三维建模——以咖啡壶为例（部分零件的制作）编者：罗丛敏一、漏斗制作实例概述：本实例介绍了漏斗的设计制作过程。

此实例主要运用了圆柱、圆锥等特征，通过本实例的学习，能使读者熟练地掌握实体的凸台、倒圆角、抽壳等特征的操作。

零件的模型及二维图形如图2-1。

图2-1 零件模型及二维图形（一）环境设置打开“YB.prt ”另存为“loudou .prt ”。

（二）制作漏斗上部（以滤网为分界） 1.制作圆柱单击【特征】工具条的【圆柱】弹出对话框，设置直径为62，高度为1，选择“Z ↑”正向作为圆柱方向圆柱的起点圆心为0，0，0，【确定】，得图2-2。

图2-2 创建圆柱2.制作圆锥单击【特征】工具条的【圆锥】弹出对话框，单击【直径、高度】选项，选择“Z↑”作为圆锥方向，设置底部直径为62，顶部直径为65，高度为2.5，【确定】，起点设为0，0，1，【求和】，【确定】，得图2-3。

图2-3 创建圆锥3.制作凸台单击【特征操作】工具条中的【凸台】按钮，弹出对话框，设置直径为65，高度为6，选圆锥的顶面作为放置平面，【应用】，【点到点】，选圆锥顶面边圆，【确定】，得图2-4。

图2-4 创建凸台1用同样的方法制得Φ63，h：4，如图2-5。

图2-5 创建凸台24.倒圆角单击【特征】工具条的【边倒圆】钮，弹出对话框，设半径1为1.3，选择圆锥与第一个凸台的交线和第一个凸台顶面边缘，如图2-6所示，【确定】，得图2-7。

图2-6 选择倒圆位置图2-7 创建倒圆结果5.抽壳单击【特征】工具条的【抽壳】钮，弹出对话框，设置厚度为0.8，选择顶面作为移除面，如图2-8所示，【确定】，得图2-9。

图2-8 选择“移除面”图2-9 创建抽壳结果6.制作漏斗上宽边（1）制作圆柱单击【特征】工具条的【圆柱】钮弹出对话框，设置直径为71.5，高度为2，圆柱的起点圆心为0，0，13，【确定】，得图2-10。

图2-10 创建圆柱【剖开】看出内部情况：单击【视图】工具条的【编辑工作截面】钮弹出对话框，选“XC方向”，如图2-11所示。

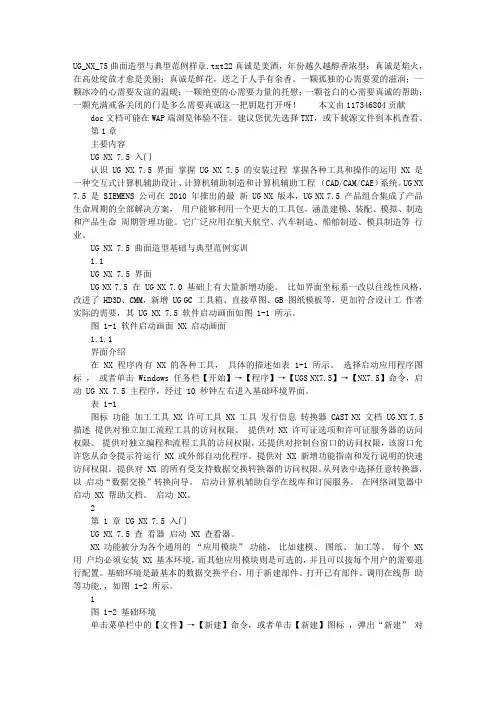

UG_NX_75曲面造型与典型范例样章.txt22真诚是美酒，年份越久越醇香浓型；真诚是焰火，在高处绽放才愈是美丽；真诚是鲜花，送之于人手有余香。

一颗孤独的心需要爱的滋润；一颗冰冷的心需要友谊的温暖；一颗绝望的心需要力量的托慰；一颗苍白的心需要真诚的帮助；一颗充满戒备关闭的门是多么需要真诚这一把钥匙打开呀！本文由117346804贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

第1章主要内容UG NX 7.5 入门认识 UG NX 7.5 界面掌握 UG NX 7.5 的安装过程掌握各种工具和操作的运用 NX 是一种交互式计算机辅助设计、计算机辅助制造和计算机辅助工程（CAD/CAM/CAE）系统。

UG NX 7.5 是 SIEMENS 公司在 2010 年推出的最新 UG NX 版本，UG NX 7.5 产品组合集成了产品生命周期的全部解决方案，用户能够利用一个更大的工具包，涵盖建模、装配、模拟、制造和产品生命周期管理功能。

它广泛应用在航天航空、汽车制造、船舶制造、模具制造等行业。

UG NX 7.5 曲面造型基础与典型范例实训1.1UG NX 7.5 界面UG NX 7.5 在 UG NX 7.0 基础上有大量新增功能。

比如界面坐标系一改以往线性风格，改进了 HD3D、CMM，新增 UG GC 工具箱、直接草图、GB 图纸模板等，更加符合设计工作者实际的需要，其 UG NX 7.5 软件启动画面如图 1-1 所示。

图 1-1 软件启动画面 NX 启动画面1.1.1界面介绍在 NX 程序内有 NX 的各种工具，具体的描述如表 1-1 所示。

选择启动应用程序图标，或者单击 Windows 任务栏【开始】→【程序】→【UGS NX7.5】→【NX7.5】命令，启动 UG NX 7.5 主程序，经过 10 秒钟左右进入基础环境界面。

表 1-1图标功能加工工具 NX 许可工具 NX 工具发行信息转换器 CAST NX 文档 UG NX 7.5 描述提供对独立加工流程工具的访问权限。

UG曲面造型实例-茶壶通选课曲面造型实例图5-1 茶壶1(绘制构成茶壶主体的主线串输入圆心1的坐标为:XC=0、YC=0、ZC=0，然后单击“确定”按钮。

依序输入各点(圆心点和圆上的半径点)的坐标值:圆1上半径点的坐标值为:XC=80、YC=0、ZC=0;ZC=100; 圆心2的坐标为:XC=0、YC=0、圆2上半径点的坐标值为:XC=100、YC=0、ZC=100;圆心3的坐标为:XC=0、YC=0、ZC=200;圆3上半径点的坐标值为:XC=70、YC=0、ZC=200;圆心4的坐标为:XC=0、YC=0、ZC=300;圆4上半径点的坐标值为:XC=90、YC=0、ZC=300;圆心5的坐标为:XC=120、YC=0、ZC=300;圆5上半径点的坐标值为:XC=140、YC=0、ZC=300。

每输入一个点的坐标，单击“点对话框”中的“确定”按钮一次，最终完成的5个圆如图5-2所示。

1图5-2 绘制5个圆图5-3 倒2个圆角图5-4 修剪掉多余的圆弧2(绘制构成茶壶主体的交叉线串输入水平切线起点的坐标为:XC=0、YC=0、ZC=0，然后单击“确定”按钮。

依序输入其他各点的坐标值:水平切线终点的坐标为:XC=30、YC=0、ZC=0，然后单击“确定”按钮;垂直切线起点的坐标为:XC=0、YC=0、ZC=0，然后单击“确定”按钮;垂直切线终点的坐标为:XC=0、YC=0、ZC=30，然后单击“确定”按钮。

输入完成后，在绘图区中将显示绘制的两条切线，如图5-6所示。

图5-5 每个曲线被分为2段图5-6 绘制两条切线图5-7 定义1、2、3、4点的斜率2图5-8 完成右边的交叉曲线图5-9 定义5、6、7、8点的斜率图5-10 完成左边的交叉线串图5-11 选取主曲线和交叉曲线图5-12 完成网格曲面的创建图5-13 选取要移除的面图5-14 完成抽壳3图5-15 隐藏曲线后移动坐标系之前图5-16 移动坐标系之后图5-17 旋转坐标系后图5-18 椭圆参数对话框图5-19 绘制的椭圆图5-20 旋转工作坐标系图5-21 选取控制点4图5-22 完成样条曲线的创建图5-23 成壶把扫掠特征的创建图5-24 完成壶把平移后的结果图5-25 完成壶把特征的修剪图5-26 壶口倒圆角边线的选取图5-27 完成壶口倒圆角的创建图5-28 完成茶壶主体和壶把的合并5。
