5.5m 焦炉除尘技术参数 1. 概述焦炉在装煤推焦过程中会散发大量以烟尘或焦尘为主、并含有CO2、氮氧化合物、硫化物等烟尘。
为防止焦炉装煤出焦过程中污染环境，这些烟尘需经除尘地面站处理后排入大气。
本工程配套2×65孔炭化室高度5.5m 侧装捣固焦炉建一套地面除尘站。
地面除尘站界限从出焦集尘干管（含接口阀）开始至地面除尘站为止。
1.2 出焦除尘概述本设计出焦除尘系统的烟气量及有关参数如下： 烟气量： ~300000m3/h 烟气温度： 120℃（除尘器入口） 烟气入口浓度： 12g/m3 烟气出口浓度： ≤25mg/m3 出焦操作时间： ~3min出焦过程中的烟气，通过拦焦车上的集尘罩、翻板阀与集尘干管连通。
焦侧炉门框顶部逸散的烟尘、推焦过程中焦饼向熄焦车塌落时以及熄焦车内红焦与周围环境中空气燃烧后产生的大量烟尘、导焦栅顶部逸出的烟尘，在热浮力和除尘风机的作用下，经混风通过集尘罩进入翻板阀组成的集尘干管。
烟气先经过灭火式冷却器，除去大颗粒或着火的焦粉，烟气温度降至120℃以下，然后进入阻火型低压脉冲式布袋除尘器，除尘后烟气排放浓度<25mg/m3。
净化后的气体经除尘风机、消声器、烟囱排入大气。
布袋除尘器、灭火式冷却器收集下来的灰尘，经过卸灰阀、刮板输灰机首先输送至粉尘仓，粉尘仓内粉尘定期经加湿机加湿后卸入汽车运走。
除尘风机通过变频电机调速。
出焦除尘系统与拦焦车信号连锁，当拦焦车给出推焦信号时, 关闭非常阀，连通固定集尘干管上对应的翻板阀，除尘风机高速运转,进行除尘工作。
推焦停止后, 除尘风机低速运转，同时开启电动非常阀，灭火式冷却器降温，为下一循环作准备。
沿焦侧敷设的集尘干管是由固定翻板阀、平衡阀、伸缩节和端部消声器等组成。
1.3 地面除尘站设备地面站除尘系统由出焦除尘系统及站内灭火式冷却器、阻火型低压脉冲式布袋除尘器、风机、输灰系统等组成。
这些管道设备都属于除尘专用设备，必须经专业生产厂商设计制造。

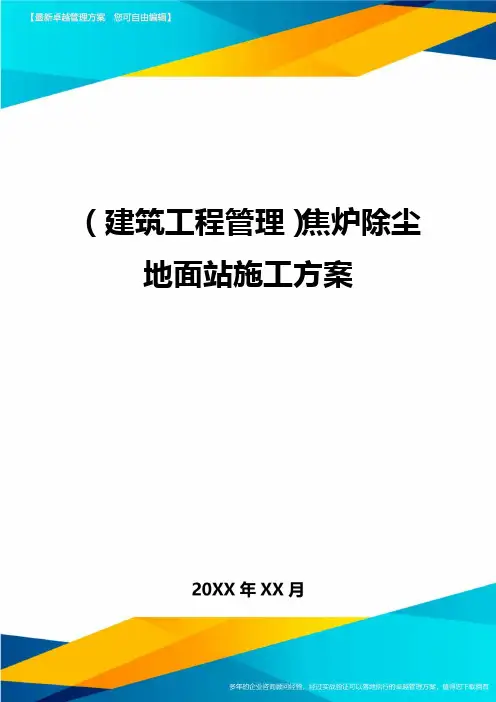

![[建筑工程管控]焦炉除尘地面站施工方案](https://img.taocdn.com/s1/m/65cff1d0581b6bd97f19eafb.png)
（建筑工程管理）焦炉除尘地面站施工方案壹、编制依据1.1、由中冶焦耐工程技术有限X公司设计院设计的宁波钢铁五丰塘焦化厂1#、2#焦炉除尘地面站结构图、建筑施工图，(图号438EJ13020、438EJ13021)。
1.2、施工中应严格遵守国家现行各项施工验收规范、质量评定标准及施工有关规定，本工程主要使用的施工规范为:《工程测量规范》（GB50026-93）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《混凝土结构工程施工质量验收规范》（GB50204-2002）《砌体工程施工质量验收规范》（GB50203-2002）《建筑装饰装修工程施工质量验收规范》（GB50210-2001）《建筑地面工程施工质量验收规范》（GB50209-2002）《屋面工程质量验收规范》（GB50207-2002）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）1.3、关于本工程施工的相关技术文件资料二、工程概况2.1、1#、2#焦炉除尘地面站主体结构为钢筋混凝土单层框架结构（部份二层），基础为桩承台钢筋混凝土基础。
本建筑占地面积463m2，建筑面积575m2，建筑物平面尺寸为26m*16m。
高度10m，室外地平面±0.000相当于绝对标高3.300。
2.2、主体结构构造要求①、钢筋：￠为HPB235,Ф为HRB335，型钢及钢板采用Q235-B。
②、混凝土强度等级：基础垫层C10，承台基础及基础梁C25，框架结构柱、梁、板C25。
③、现浇混凝土结构受力钢筋保护层厚度：基础（有垫层）40mm，板15mm，柱30mm，梁25mm。
④、承台拉梁的端部钢筋应伸入框架柱中心且锚入框架柱中心40d。
⑤、设备基础下杂填土必须清除，且用好土分层回填夯实，压实系数≥0.95。
⑥、砖砌体材料：室内地面600mm高以下外墙，配电室、卫生间四周墙体及楼梯间承重墙体均采用MU10烧结粉煤灰实心砖，M5水泥石灰砂浆砌筑，防潮层以下，砌墙采用MU10水泥实心砖，M5水泥砂浆砌筑，其余框架填充墙均采用非承重水泥空心砖，M5水泥石灰砂浆砌筑。
图象处理在印刷电路板自动冲孔机中具有核心作用,其处理结果决定冲孔的精度和效率,它产生驱动控制器所要求的数据,送出给控制系统,控制系统响应命令,从而控制机械部件动作,完成相应的动作功能。
3 机械部分印刷电路板自动冲孔机通过三维运动达到对其冲孔的目的,X、Y向通过伺服电动机驱动二维拖板,Z向通过汽缸驱动。
首先操作者将需要冲孔的电路板放在Y向拖板上面、摄像机的下方,通过对印刷电路板的摄像得到定位孔的灰度图,将灰度图二值化,得到定位孔的圆心。
然后压脚将印刷电路板压紧在Y向拖板上,驱动器驱动伺服电动机,伺服电动机驱动拖板使定位圆心走到冲头圆心坐标处,压下脚踏开关,控制器接收到开关信号后,汽缸动作驱动冲头向上运动冲孔,完成1次冲孔动作。
上述动作通过设置也可以自动工作方式完成冲孔动作。
4 结语本文介绍的基于工控机的印刷电路板自动冲孔机采用工控机处理视频图象信息,通过选用相应的算法,实现了对圆、圆弧、异型孔的图象识别,达到了自动定位、冲孔的目的。
参考文献:[1] 朱海峰.电路板自动钻孔机的开发[J].工业控制计算机,2004(12).[2] 韩 雁.基于89C516RD的FPCB自动定位系统的研究[J].工矿自动化,2006(5).[3] 王晓明.电动机的单片机控制[M].北京:北京航空航天大学出版社,2002.[4] 蒋 璇.数字系统设计与PLD应用技术[M].北京:电子工业出版社,2001.[5] 王庆有.CCD应用技术[M].天津:天津大学出版社,2000.[6] 王 星,宋福民,肖俊君.PCB数控钻孔机开发与应用综述[J].电子工业专用设备,2009(4) 第12期 2009年12月工矿自动化Industry and Mine AutomationNo.12 Dec.2009 文章编号:1671-251X(2009)12-0133-035.5m捣固焦炉的设计马 兵(太原重工技术中心,山西太原 030024) 摘要:文章结合5.5m捣固焦炉的控制要求,详细介绍了5.5m捣固焦炉的设备组成、工艺特点及性能参数,给出了5.5m捣固焦炉电气控制系统的组成及特点。
5.5米捣固焦炉装煤消烟除尘导烟车方案介绍前言宁夏庆华集团煤化公司110万吨/年（2×55孔TJL55型捣固焦炉）焦化工程项目配套焦炉机械设备由咸阳四环工业装备机电有限公司提供。
该项目装煤消烟除尘方式为炉顶导烟车配合地面除尘站系统进行干法除尘，是目前5.5米捣固焦炉常用的一种环保上认可的除尘方案。
咸阳四环工业装备机电有限公司为更好地配合地面除尘站系统装煤消烟除尘达到环保目的及环评要求，特别推出新型带燃烧系统的导烟车更好地服务于炼焦行业以符合环境治理的要求并有效地改善工作环境。
以下就该导烟车的功能及特点作主要介绍。
（一）、主要原理及功能：该导烟车运行在炉顶固定的轨道上，在装煤前运行到要装煤的炭化室上部并且其下部悬挂的三个导套下落罩住揭开炉盖的炉口，装煤时借助地面除尘站风机的抽吸力将荒煤气及烟尘通过导套吸入特设的燃烧室中燃烧后，其间如果装煤水分过大荒煤气等不易燃烧时须开启强制助燃系统使其充分燃烧，随后燃烧后的混合物被抽吸到后部管道并经掺混冷空气装置使高温烟气初步降温，再经专设的与地面站集尘干管对接导套导入干管最后到地面站进行干法除尘。
该导烟车除具备引导荒煤气、烟气及粉尘进入地面站的功能外，其最大的特点加入了带强制助燃的燃烧系统使荒煤气、焦油、有害物质等充分燃烧后再进入地面站除尘系统，使地面站吸附系统、干法除尘系统以及风机系统使用寿命延长并且运行成本显著降低。
该车配合地面除尘站系统在用于装煤消烟除尘时，在焦炉生产工艺正常和煤的含水量在10-12%的范围内，达到良好的治理效果。
为焦化工程环评达标起到积极的促进作用。
（二）、主要结构及性能特点1、除尘导烟车总体方案为：三个吸口(焦侧一个，中间靠机侧一个，机侧一个)、单个加大燃烧室、增强型风冷系统及增加助燃系统。
同时增加多个防暴口保障安全可靠。
2、竖烟道吸口上设电动升降的新型密封导套三个（合理分布使装煤时荒煤气及烟尘吸入快、充分等），导烟除尘接口电动操作。
5.5m侧装捣固焦炉装煤\推焦二合一除尘工艺系统的设计摘要：本文介绍了5.5m侧装捣固焦炉装煤、推焦二合一地面除尘站、除尘工艺系统的组成和该系统对焦炉在炼焦过程中产生的大量有毒烟尘（TSP）、苯并芘（BaP）、苯可溶物（BSO）、二氧化硫（SO2）、焦油粉尘颗粒的捕集和处理方法。
关键词：侧装捣固焦炉装煤除尘出焦除尘移动吸尘罩大炉门罩燃烧型导烟车翻板接口阀二合一地面除尘站预喷涂装置除尘器变频器风机Abstract: This paper introduces the 5.5m side-mounted stamp-charging coke oven coaling coke pusher, two-in-one ground station for dust removal, dust removal system composition and the collecting & processing method of system of coke oven during the coking process produces large amounts of toxic smoke ( TSP ), Benzopyrene ( BaP ), benzene soluble organics ( BSO ), sulfur dioxide ( SO2), tar particles of dust .Key words: Side mounted tamping coke ovenCoal dustCoke discharging and dedustingMobile dust hoodLarge furnace door coverCombustion type smoke-guiding carA turning plate interface valveTwo-in-one ground station for dust removalThe spraying deviceA dusterFrequency converterfan众所周知，侧装焦炉炼焦过程中装煤、出焦环节烟气产生复杂，污染物中含有大量有毒物质载体固体颗粒（TSP）、苯并芘（BaP）、苯可溶物（BSO）、二氧化硫（SO2）、焦油等，严重污染了环境。

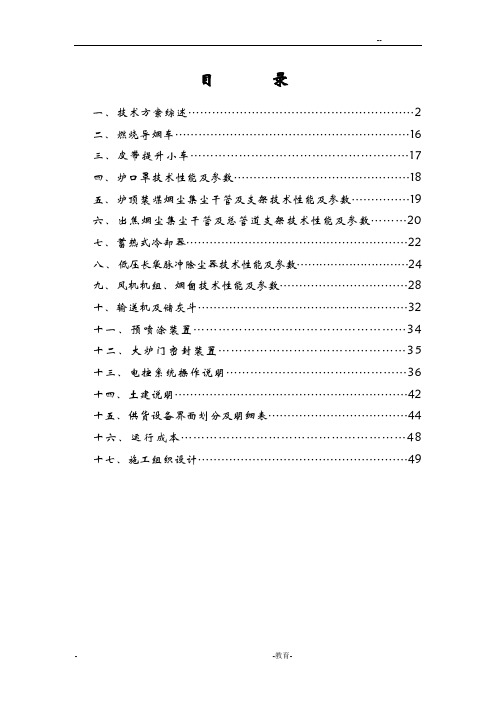

目录一、技术方案综述 (2)二、燃烧导烟车 (16)三、皮带提升小车 (17)四、炉口罩技术性能及参数 (18)五、炉顶装煤烟尘集尘干管及支架技术性能及参数 (19)六、出焦烟尘集尘干管及总管道支架技术性能及参数 (20)七、蓄热式冷却器 (22)八、低压长袋脉冲除尘器技术性能及参数 (24)九、风机机组、烟囱技术性能及参数 (28)十、输送机及储灰斗 (32)十一、预喷涂装置 (34)十二、大炉门密封装置 (35)十三、电控系统操作说明 (36)十四、土建说明 (42)十五、供货设备界面划分及明细表 (44)十六、运行成本 (48)十七、施工组织设计 (49)一、技术方案综述1、焦化工业粉尘与废气的来源及危害1.1焦化工业粉尘与废气的来源焦化生产排放的有害物主要来自于备煤、炼焦、化工产品回收与精制车间，气体污染物的排放量由煤质、工艺装备水平和操作管理等因素决定。
（1）备煤车间。
产生的污染物主要为煤尘。
备煤过程向大气排放煤尘，其数量取决于煤的水分和细度。
（2）炼焦车间。
炼焦车间的烟尘来源于焦炉加热、装煤、出焦、熄焦、筛焦过程，主要污染物有固体悬浮物（TSP）、苯可溶物（BSO）、苯并芘（BaP）、SO2、NO X、H2S、CO和NH3等，其中BSO、BaP是严重的致癌物质，导致焦炉工人肺癌的发病率较高。
炼焦车间产生的污染主要由以下几方面引起：第一，装煤过程。
污染物排放约60%。
装煤操作中会排出很多CnHm 化合物，而CnHm化合物对人体健康影响严重，所以一定要控制好装煤烟尘的排出。
第二，推焦过程。
污染物排放约30%。
第三，熄焦过程。
熄焦水喷洒在炽热的焦炭上产生大量的水蒸气，水蒸气中所含的酚、硫化物、氰化物、一氧化碳和几十种有机化合物与熄焦塔两端敞口吸入的大量空气形成混合气流，夹带大量水滴和焦粉从塔顶逸出，形成对大气的污染。
第四，筛焦工段。
主要排放焦尘。
（3）化工产品回收车间。
排放的有害物主要来自化学反应和分离操作的尾气，燃烧装置的烟囱等。
5.5m 侧装捣固焦炉装煤、推焦二合一除尘工艺系统的设计耿存友耿卓琳摘要：本文介绍了5.5m 侧装捣固焦炉装煤、推焦二合一地面除尘站、除尘工艺系统的组成和该系统对焦炉在炼焦过程中产生的大量有毒烟尘（TSP ）、苯并芘（BaP ）、苯可溶物（BSO ）、二氧化硫（SO2）、焦油粉尘颗粒的捕集和处理方法。
关键词：侧装捣固焦炉装煤除尘出焦除尘移动吸尘罩大炉门罩燃烧型导烟车翻板接口阀二合一地面除尘站预喷涂装置除尘器变频器节能风机Abstract: This paper introduces the 5.5m side-mounted stamp-charging coke oven coaling coke pusher, Two-in-one ground station for dust removal, Dust removal System compositionand the system of coke oven during the coking process produces large amounts of toxic smoke ( TSP , Benzopyrene ( BaP , benzene soluble organics ( BSO , sulfur dioxide ( SO2, Tar particles of dust collecting and processing method.Key words: Side mounted tamping coke oven Coal dust Coke discharging and dedusting Mobile dust hood Large furnace door cover Combustion type smoke-guiding car Aturning plate interface valve Two-in-one ground station for dust removal The sprayingdevice A duster Frequency converter Energy saving fan众所周知，侧装焦炉炼焦过程中在装煤与出焦两个环节烟气产生复杂，污染物中含有大量有毒物质载体固体颗粒物（TSP ）、苯并芘（BaP ）、苯可溶物（BSO ）、二氧化硫（SO 2）、焦油等，占焦炉污染量的60%以上，严重污染了环境，损害人类健康。
焦炉除尘地面站施工方案1. 引言焦炉除尘地面站是在钢铁和冶金行业中广泛应用的一种重要设施，用于过滤和清除焦炉煤气中的颗粒物和有害气体。
本文档旨在提供焦炉除尘地面站施工方案的详细说明，包括工程背景、施工流程、技术要求和安全措施等。
2. 工程背景2.1 目的焦炉除尘地面站的建设旨在减少焦炉煤气中的污染物排放，改善环境质量，保护员工和居民的健康。
2.2 工程规模本项目拟建设一个焦炉除尘地面站，覆盖面积为XXX平方米，包括各种设备和管道的安装。
2.3 工期预计整个施工过程需要XXX个工作日，具体施工时间根据现场实际情况确定。
3. 施工流程焦炉除尘地面站的施工流程如下：1.现场准备：清理施工现场，确保施工区域安全无障碍。
2.基础施工：按照设计图纸要求，在施工区域进行基础的浇筑和固定。
3.设备安装：依据设备安装图纸和要求，安装除尘设备、风机、管道和电气系统等。
4.管道连接：将各设备之间的管道连接，确保管道系统的连通性。
5.电气接线：根据电气图纸和要求，进行设备的电气接线和接地。
6.测试和调试：进行各项设备的功能测试和系统调试，确保设备安装和运行正常。
7.完工验收：进行焦炉除尘地面站的完工验收，确保施工质量和安全达到要求。
4. 技术要求施工过程中需要满足以下技术要求：•施工人员需要具备相关施工经验和技能，熟悉相关的安全规范和操作规程。
•施工材料和设备需要符合国家相关标准，确保质量可靠。
•设备安装和管道连接需要严格按照设计图纸和施工规范进行，确保系统的正常运行和安全性。
•电气接线需要符合电气安全规范，保证设备的可靠性和运行稳定性。
•测试和调试过程需要记录相关数据和参数，确保系统的合理性和有效性。
5. 安全措施施工过程中需要采取一系列安全措施，保证施工人员和设备的安全：•施工现场设置明显的警示标识，提醒人员注意安全。
•施工人员必须佩戴个人防护装备，包括头盔、安全鞋、防护眼镜等。
•施工人员需要接受相关安全培训，熟悉施工现场的危险源和应急措施。
一、综述焦炉污染的产生及危害在焦炉装煤进程中，煤料受炭化室高温炉膛的辐射热及炉壁部份接触，分解并产生大量阵发性烟尘；入炉煤在焦炉炭化室中高温成焦后，推焦车按顺序将焦碳从炭化室中推出，通过导焦栅落入熄焦车内，赤热焦炭由炭化室推出→跌落→破裂→并在空气中不完全燃烧，产生大量阵发性烟气、粉尘。
焦炉装煤、出焦进程中产生的这些烟尘，其要紧污染物有固体颗粒物(TSP)、苯并芘(Bap)、苯可溶物(BSO)、二氧化硫(SO2)等。
据统计lt入炉煤的污染物排放总量约为2.37kg。
这些污染物既损害人体健康，又严峻污染大气环境。
在焦炉烟尘中散发量最大的部份是装煤与出焦两个环节，占焦炉污染量的60％以上；危害最严峻的是焦炉装煤时，产生并散发出大量荒煤气及其中夹带的有害物质，其中BSO排放量为0．499kg／t煤，Bap排放量为0.000908kg／t煤，别离是出焦排放量的倍及50倍。
这些有害有毒物质均以TSP为载体而存在，因此对污染烟气及TSP的搜集、处置是治理焦炉污染的关键环节。
固体颗粒物（TSP）进入人体的肺部后，能引发各类肺病。
专门是2μm以下的颗粒危害最大。
苯可溶物(BSO)。
通过吸入蒸汽和从皮肤表面渗入，中毒危机血液和造血器官，对妇女阻碍较大。
苯并芘(Bap)是严峻的强致癌特质。
二氧化硫(SO2)是一种活性毒物，在空气中能够形成三氧化硫，形成硫酸烟雾。
对呼吸器官有强烈的侵蚀作用，使鼻、咽喉和支气管发炎。
氮氧化物（N0x），NO2对呼吸器官有强烈的刺激，能引发急性哮喘病。
结论：长期在没有取得治理焦炉上进行生产工作，严峻地危害着职工及周围居民的身心健康，焦炉生产污染物治理势在必行！这些污染物即损害人体健康又严峻污染了大气环境。
针对当前国家的环保政策，为避免环境污染，改善操作环境及爱惜工人身心健康，特增设环保消烟除尘地面站。
苯并芘、苯可溶物等有害物质是附着在直径很小的烟尘颗粒上的，而焦炉除尘系统除尘器滤袋所用的材料为先进的腹膜滤料，其对直径大于5μm的烟尘颗粒都能进行有效的过滤捕集，因此只要对烟尘进行捕集和处置，就能够够将苯并芘、苯可溶物进行处置。

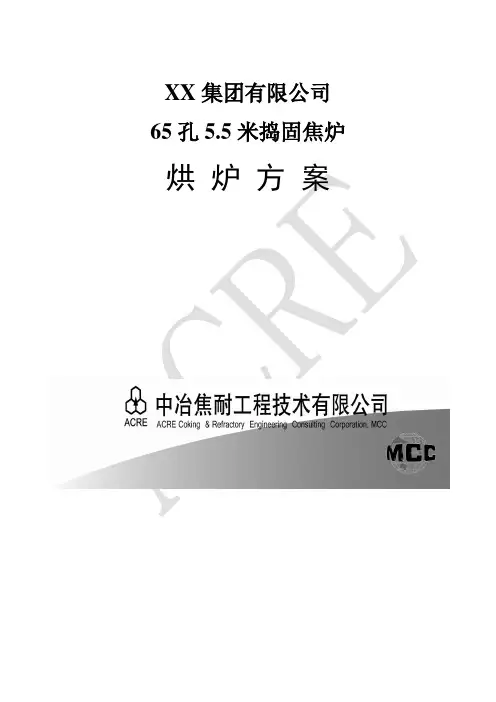

XX集团有限公司65孔5.5米捣固焦炉烘炉方案目录1.概述 (1)2.焦炉烘炉升温计划制定 (2)2.1.硅砖的线膨胀率数据的采集要求 (2)2.2.焦炉烘炉的主要工艺过程及升温计划制定原则 (3)2.2.1.干燥期 (3)2.2.2.升温期 (4)2.2.3.热态工程 (5)2.2.4.拆除烘炉测温用临时仪表设备 (5)2.2.5.转地下室正常加热及装煤 (5)2.3.烘炉升温曲线的计算和确定 (6)3.烘炉前必须完成的工作项目 (6)3.1.机、焦侧操作平台 (6)3.2.护炉设备 (6)3.2.1.保护板、炉柱 (6)3.2.2.纵、横拉条 (7)3.2.3.炉门框、炉门 (7)3.3.焦炉炉体砌筑收尾 (7)3.4.炉顶部位工作项目 (8)3.5.烟囱及总、分烟道、废气开闭器 (8)3.6.烘炉设备、设施 (9)3.7.烘炉点火前应完成的测量和调节工作 (9)3.8.烘炉用其它准备工作 (10)4.烘炉操作管理 (11)4.1.烘炉升温管理总则 (11)4.2.炭化室点火操作 (11)4.2.1.点火操作前准备工作 (11)4.2.2.点火操作步骤 (12)4.3.炉温管理 (13)4.3.1.烘炉温度的监测 (13)4.3.2.高向升温比例的控制 (13)4.3.3.燃烧状态控制 (14)4.3.4.烘炉升温控制 (14)4.3.5.升温偏离计划的处理 (15)4.3.6.空气系数的监测 (15)4.4.烘炉过程中升温班的监控项目 (15)4.4.1.温度测定的内容、测点、频度 (15)4.4.2.压力测定和废气分析的内容、测点、频度 (16)4.5.烘炉过程中铁件班的各项测量调节工作 (17)4.5.1.点火前的准备 (17)4.5.2.工作内容 (17)4.5.3.铁件操作要点 (21)4.6.拆除大棚时间的选择 (22)4.7.烘炉热修管理工作 (22)5.焦炉烘炉组织机构与人员配备 (23)5.1.组织机构与人员配备原则 (23)5.2.烘炉人员要求 (23)5.3.烘炉需要人员计划表 (23)5.4.烘炉各岗位职责 (24)5.4.1.烘炉总负责人 (24)5.4.2.烘炉常务负责人 (25)5.4.3.烘炉大班长 (25)5.4.4.升温班长（或组长） (25)5.4.5.烧火工岗位（含烘烟囱的烧火工） (26)5.4.6.仪表工 (26)5.4.7.烘炉铁件班长岗位 (27)5.4.8.烘炉铁件工岗位 (28)5.4.9.烘炉热修组岗位 (28)6.热态工程项目 (29)7.烘炉工具、材料表 (34)7.1.预计烘炉用焦炉煤气需要量 (34)7.2.烘炉工具、材料表 (35)8.烘炉安全注意事项 (37)9.附录 (39)9.1.部分烘炉用工具 (39)9.2.烘炉升温计划计算书 (47)9.3.膨胀曲线 (55)1.概述本方案是为XX集团有限公司焦化项目，在建65孔5.5米捣固焦炉烘炉而制定的。
