汽车悬挂系统结构原理图解Post by：2010-10-419:48:00什么是悬挂系统舒适性是轿车最重要的使用性能之一。
舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。
所以，汽车悬架是保证乘坐舒适性的重要部件。
同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。
因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。
汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。
汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。
它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。
保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。
悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。
由此可见悬架系统在现代汽车上是重要的总成之一。
一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。
弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。
弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。
减振器用来衰减由于弹性系统引起的振动，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。
导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。
种类有单杆式或多连杆式的。
钢板弹簧作为弹性元件时，可不另设导向机构，它本身兼起导向作用。
汽车悬挂系统结构原理图解系统结构, 汽车, 原理, 图解, 悬挂汽车悬挂系统结构原理图解教程什么是悬挂系统舒适性是轿车最重要的使用性能之一。
舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。
所以，汽车悬架是保证乘坐舒适性的重要部件。
同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。
因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。
汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。
汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。
它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。
保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。
悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。
由此可见悬架系统在现代汽车上是重要的总成之一。
一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。
弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。
弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。
减振器用来衰减由于弹性系统引起的振，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。
导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。
种类有单杆式或多连杆式的。

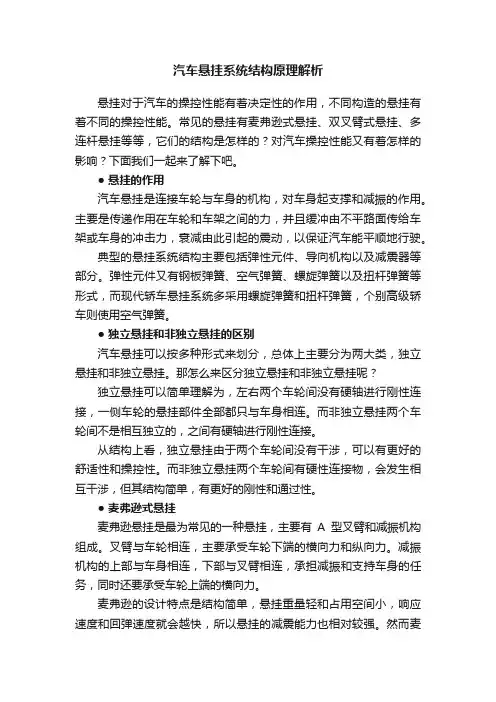

汽车悬挂系统结构原理解析悬挂对于汽车的操控性能有着决定性的作用，不同构造的悬挂有着不同的操控性能。
常见的悬挂有麦弗逊式悬挂、双叉臂式悬挂、多连杆悬挂等等，它们的结构是怎样的？对汽车操控性能又有着怎样的影响？下面我们一起来了解下吧。
● 悬挂的作用汽车悬挂是连接车轮与车身的机构，对车身起支撑和减振的作用。
主要是传递作用在车轮和车架之间的力，并且缓冲由不平路面传给车架或车身的冲击力，衰减由此引起的震动，以保证汽车能平顺地行驶。
典型的悬挂系统结构主要包括弹性元件、导向机构以及减震器等部分。
弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。
● 独立悬挂和非独立悬挂的区别汽车悬挂可以按多种形式来划分，总体上主要分为两大类，独立悬挂和非独立悬挂。
那怎么来区分独立悬挂和非独立悬挂呢？独立悬挂可以简单理解为，左右两个车轮间没有硬轴进行刚性连接，一侧车轮的悬挂部件全部都只与车身相连。
而非独立悬挂两个车轮间不是相互独立的，之间有硬轴进行刚性连接。
从结构上看，独立悬挂由于两个车轮间没有干涉，可以有更好的舒适性和操控性。
而非独立悬挂两个车轮间有硬性连接物，会发生相互干涉，但其结构简单，有更好的刚性和通过性。
● 麦弗逊式悬挂麦弗逊悬挂是最为常见的一种悬挂，主要有A型叉臂和减振机构组成。
叉臂与车轮相连，主要承受车轮下端的横向力和纵向力。
减振机构的上部与车身相连，下部与叉臂相连，承担减振和支持车身的任务，同时还要承受车轮上端的横向力。
麦弗逊的设计特点是结构简单，悬挂重量轻和占用空间小，响应速度和回弹速度就会越快，所以悬挂的减震能力也相对较强。
然而麦弗逊结构结构简单、质量轻，那么抗侧倾和制动点头能力弱，稳定性较差。
目前麦弗逊悬挂多用于家用轿车的前悬挂。
● 双叉臂式悬挂双叉臂式悬挂（双A臂、双横臂式悬挂），其结构可以理解为在麦弗逊式悬挂基础上多加一支叉臂。
