湿敏传感器..

湿敏传感器工作原理
湿敏传感器是一种用于检测环境湿度的传感器。

其工作原理基于湿度对特定材料的电学性质的影响。

湿敏传感器一般由两个电极、一个或多个感湿材料以及一个外壳组成。

感湿材料通常是一种亲水性高的聚合物，如改性聚醚硅橡胶。

当环境中的湿度变化时，感湿材料会吸湿或释湿，导致其电阻值发生变化。

具体来说，湿敏传感器的两个电极与感湿材料在电的连接上并行排列。

当环境湿度低时，感湿材料中的水分含量较低，电阻较大。

而当环境湿度增加时，感湿材料中的水分含量增加，导致材料的电导率增加，电阻减小。

通过测量电阻的变化，就可以反映出环境湿度的变化。

一般来说，湿敏传感器的电阻与湿度之间存在着一定的线性关系。

因此，可以通过校准传感器并使用一定的算法来将电阻值转换成湿度值。

湿敏传感器可广泛应用于气候监测、室内湿度调节控制、农业、仓储、电子设备和医疗设备等领域。

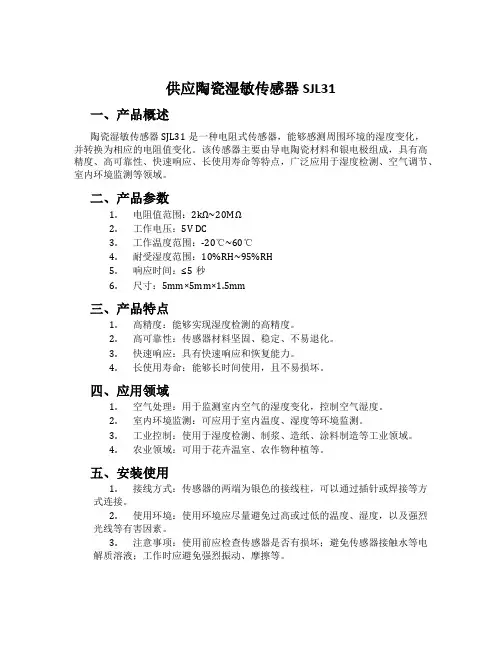

供应陶瓷湿敏传感器SJL31一、产品概述陶瓷湿敏传感器SJL31是一种电阻式传感器，能够感测周围环境的湿度变化，并转换为相应的电阻值变化。

该传感器主要由导电陶瓷材料和银电极组成，具有高精度、高可靠性、快速响应、长使用寿命等特点，广泛应用于湿度检测、空气调节、室内环境监测等领域。

二、产品参数1.电阻值范围：2kΩ~20MΩ2.工作电压：5V DC3.工作温度范围：-20℃~60℃4.耐受湿度范围：10%RH~95%RH5.响应时间：≤5秒6.尺寸：5mm×5mm×1.5mm三、产品特点1.高精度：能够实现湿度检测的高精度。

2.高可靠性：传感器材料坚固、稳定、不易退化。

3.快速响应：具有快速响应和恢复能力。

4.长使用寿命：能够长时间使用，且不易损坏。

四、应用领域1.空气处理：用于监测室内空气的湿度变化，控制空气湿度。

2.室内环境监测：可应用于室内温度、湿度等环境监测。

3.工业控制：使用于湿度检测、制浆、造纸、涂料制造等工业领域。

4.农业领域：可用于花卉温室、农作物种植等。

五、安装使用1.接线方式：传感器的两端为银色的接线柱，可以通过插针或焊接等方式连接。

2.使用环境：使用环境应尽量避免过高或过低的温度、湿度，以及强烈光线等有害因素。

3.注意事项：使用前应检查传感器是否有损坏；避免传感器接触水等电解质溶液；工作时应避免强烈振动、摩擦等。

六、结语陶瓷湿敏传感器SJL31是一种性能优异的电阻式传感器，能够实现湿度检测的高精度和高可靠性，具有广泛的应用领域。

在使用过程中，应注意保护传感器，避免损坏，以保证传感器的性能和寿命。

湿敏传感器的原理与应用1. 引言湿敏传感器是一种常见的电子元件，能够感知周围环境的湿度变化，并将其转化为电信号输出。

湿敏传感器的原理与应用广泛，被广泛应用于工业领域、家用电器控制、气候监测等领域。

本文将介绍湿敏传感器的工作原理以及其应用场景。

2. 湿敏传感器的工作原理湿敏传感器的工作原理基于材料的湿度敏感性，当环境湿度发生变化时，其电阻值也会相应改变。

湿敏传感器通常由两个电极间隔一个可以吸湿的电介质组成。

当环境湿度升高时，电介质吸湿，导致电极之间的电阻值减小；相反，当环境湿度降低时，电介质的脱湿导致电极间的电阻值增加。

3. 湿敏传感器的应用场景湿敏传感器可以应用于各个领域，以下列举了几个常见的应用场景：•工业领域–空气调节和湿度控制：湿敏传感器可用于工厂的空调系统和湿度调节装置，实现自动湿度控制，提高生产效率。

–湿度计和报警系统：湿敏传感器可用于监测工业环境中的湿度，并在湿度超出预定范围时发出警报，保证生产质量和安全。

•家用电器控制–空气净化器：湿敏传感器可以监测室内空气中的湿度，根据湿度变化自动调节净化器的运行模式，提供更加舒适的环境。

–墙面湿度控制：湿敏传感器安装在墙壁上，监测室内湿度，当湿度超过设定值时，自动启动除湿装置。

•气候监测–温室控制：湿敏传感器可用于温室中的湿度控制，根据湿度变化自动开启/关闭喷雾系统，为植物提供适宜的生长环境。

–水域监测：湿敏传感器可用于监测水域中的湿度，及时发现水体污染情况。

•医疗领域–呼吸器患者监测：湿敏传感器可用于监测患者的呼吸湿度，辅助医生判断患者的健康状况。

•农业领域–农作物灌溉：湿敏传感器可以监测土壤湿度，根据湿度变化自动控制灌溉系统，提供适宜的水分供给。

4. 湿敏传感器的优势和不足•优势–灵敏性高：湿敏传感器对湿度变化非常敏感，能够在短时间内实时检测到湿度的变化。

–高精度：湿敏传感器能够提供较为精确的湿度测量结果。

–低功耗：湿敏传感器通常采用低功耗设计，提高使用寿命。

湿敏电阻式传感器的用途湿敏电阻式传感器是一种用于测量环境湿度的传感器。

它是由一种特殊的材料制成的，当材料中含有水分时，其电阻值会发生变化，进而通过测量电阻值的变化来反映环境的湿度水平。

湿敏电阻式传感器使用广泛，以下是其主要用途的详细介绍。

1. 家用电器湿敏电阻式传感器常被用于家用电器中，如空调、除湿机、加湿器等，用于监测并控制设备工作环境的湿度。

通过湿敏电阻式传感器，这些电器可以实时感知环境湿度的变化，并根据需要自动调整工作状态，以提供更加舒适的使用体验。

2. 农业领域湿敏电阻式传感器在农业领域中的应用广泛。

农田灌溉系统中，湿敏电阻式传感器可用于测量土壤湿度，以判断灌溉水的需求量。

此外，湿敏电阻式传感器还可用于温室和植物生长环境的监测，及时掌握环境湿度变化，为农作物生长提供良好的湿度条件。

3. 医疗健康在医疗健康领域，湿敏电阻式传感器也有一定的应用。

例如，可以将湿敏电阻式传感器嵌入护理床垫中，用于监测患者的出汗情况，通过分析湿敏电阻值的变化，来判断患者的身体健康状况。

此外，湿敏电阻式传感器还可用于制作一些特殊的医用设备，如呼吸机，用于监测呼吸气中的湿度，以确保患者得到安全有效的治疗。

4. 工业制造在工业制造领域中，湿敏电阻式传感器被广泛应用于湿度控制系统中。

例如，湿敏电阻式传感器可以被安装在生产线上，监测生产环境中的湿度变化，并根据实时数据自动调整设备的工作状态，保证生产环境的湿度在适宜的范围内。

此外，湿敏电阻式传感器还可用于控制一些对湿度要求较高的工艺过程，如涂装、干燥等。

5. 环境监测湿敏电阻式传感器在环境监测领域中也有着重要的应用。

例如，可以将湿敏电阻式传感器布置在城市空气湿度监测站中，用于监测城市空气中的湿度情况，为城市空气质量检测提供重要的数据参考。

此外，湿敏电阻式传感器还可用于监测室内环境湿度，为室内空气质量改善提供数据支持。

综上所述，湿敏电阻式传感器具有广泛的应用领域，包括家用电器、农业、医疗健康、工业制造和环境监测等。

湿敏电阻传感器原理图
摘要：湿敏电阻是一种阻值随环境相对湿度的变化而变化的敏感元件。

1、工作原理湿敏电阻式传感器主要由感湿层3、电极4和具有一定机械强度的绝缘基片2组成，如图1所示。

感湿层在吸收了环境中的水分后引起两电极间电阻值的变化，这样就将相对湿度的变化转换成电阻值的变化。

图1湿敏电阻结构示意图2、湿敏电阻式传感器的应用湿敏电阻器广泛应用于洗衣机、空调器、录像机、微波炉等家用电器及工业、农业等方面作湿度检测、湿敏电阻是一种阻值随环境相对湿度的变化而变化的敏感元件。

1、工作原理
湿敏电阻式传感器主要由感湿层3、电极4和具有一定机械强度的绝缘基片2组成，如图1所示。

感湿层在吸收了环境中的水分后引起两电极间电阻值的变化，这样就将相对湿度的变化转换成电阻值的变化。

图1湿敏电阻结构示意图
2、湿敏电阻式传感器的应用
湿敏电阻器广泛应用于洗衣机、空调器、录像机、微波炉等家用电器及工业、农业等方面作湿度检测、湿度控制用。

如图2所示，是湿度检测器电路原理图。

图2湿度检测器电路原理图
图2所示电路中，由555时基电路、湿度传感器CH等组成多谐振荡器，在振荡器的输出端接有电容器C2，它将多谐振荡器输出的方波信号变为三角波。

当相对湿度变化时，湿度传感器CH的电容量将随着改变，它将使多谐振荡器输出的频率及三角波的幅度都发生相应的变化，输出的信号经VD1，VD2整流和C4滤波后，可从电压表上直接读出与相对湿度相应的指数来。

Rp电位器用于仪器的调零。

湿敏传感器用途湿敏传感器是一种能够检测和测量环境湿度的装置，被广泛应用于各个领域中。

它通过感知湿度的变化，将湿度信号转化为电信号，从而实现对湿度的监测和控制。

湿敏传感器具有灵敏度高、响应速度快、精度高等特点，因此在许多行业中都有重要的用途。

在气象领域中，湿敏传感器被广泛应用于气象站和气象观测设备中。

通过监测湿度的变化，可以获取到空气中的水分含量信息，从而预测天气状况、气候变化等。

湿敏传感器的高精度和快速响应能力，可以提供准确的湿度数据，为气象预测和气候研究提供重要的参考依据。

在农业领域中，湿敏传感器被广泛应用于农作物的生长环境监测和控制中。

湿敏传感器可以实时监测土壤湿度，从而帮助农民合理安排灌溉和施肥。

通过合理控制土壤湿度，可以提高农作物的产量和品质，减少水资源的浪费，实现农业的可持续发展。

在工业生产中，湿敏传感器也发挥着重要的作用。

许多工业生产过程中需要控制湿度，以保证产品的质量和生产效率。

湿敏传感器可以实时监测生产环境中的湿度变化，并通过自动控制系统进行湿度调节，从而确保产品的质量和稳定性。

例如，在电子产品的生产中，湿敏传感器可以监测生产车间中的湿度，以避免湿度过高导致电子元件的损坏。

在生活中，湿敏传感器也有一些实用的应用。

例如，在室内环境监测中，湿敏传感器可以监测室内的湿度变化，帮助人们判断室内空气的湿度是否适宜，从而调节空调和加湿器的工作状态，提供舒适的生活环境。

湿敏传感器作为一种能够检测和测量环境湿度的装置，在各个领域中发挥着重要的作用。

无论是气象预测、农业生产、工业生产还是日常生活，湿敏传感器都能够提供准确的湿度数据，帮助人们实现对湿度的监测和控制。

随着科技的不断发展，湿敏传感器的应用领域将会越来越广泛，为我们的生活带来更多的便利和舒适。

一、引言湿敏传感器是一种能够检测和响应环境湿度变化的传感器。

随着电子技术的不断发展，湿敏传感器在工业、农业、气象、医疗等领域得到了广泛的应用。

为了提高我们对湿敏传感器的了解和实际操作能力，我们进行了为期一周的湿敏传感器实训。

本文将详细记录实训过程，分析实训结果，并对实训进行总结。

二、实训目的1. 理解湿敏传感器的工作原理和结构特点；2. 掌握湿敏传感器的安装、调试和测试方法；3. 了解湿敏传感器在实际应用中的优缺点；4. 培养团队协作和动手实践能力。

三、实训内容1. 湿敏传感器原理及结构（1）原理：湿敏传感器基于湿度对电阻值的影响，通过检测电阻值的变化来感知环境湿度。

（2）结构：湿敏传感器主要由感湿元件、测量电路和信号处理电路组成。

2. 湿敏传感器的安装与调试（1）安装：根据实际需求，将湿敏传感器安装在合适的位置，确保传感器能够正常感知环境湿度。

（2）调试：调整测量电路参数，使传感器输出信号稳定可靠。

3. 湿敏传感器的测试（1）测试环境：搭建测试平台，包括温湿度控制器、数据采集器和计算机。

（2）测试方法：在测试平台上，分别设置不同的湿度环境，观察湿敏传感器的输出信号变化，分析传感器的性能。

4. 湿敏传感器在实际应用中的优缺点（1）优点：湿敏传感器具有体积小、响应速度快、成本低等优点。

（2）缺点：湿敏传感器受温度、湿度等因素影响较大，易受污染，稳定性较差。

四、实训过程及结果1. 湿敏传感器原理及结构学习通过查阅资料和课堂讲解，我们了解了湿敏传感器的工作原理和结构特点。

2. 湿敏传感器的安装与调试在指导老师的带领下，我们学会了湿敏传感器的安装和调试方法。

在安装过程中，我们注意了以下几点：（1）选择合适的安装位置，确保传感器能够正常感知环境湿度；（2）连接测量电路，调整参数，使传感器输出信号稳定可靠。

3. 湿敏传感器的测试我们搭建了测试平台，对湿敏传感器进行了测试。

在测试过程中，我们观察到以下现象：（1）在干燥环境下，湿敏传感器的输出信号较低；（2）在潮湿环境下，湿敏传感器的输出信号较高；（3）湿敏传感器的响应速度较快，能够在短时间内感知环境湿度变化。

湿敏电阻传感器工作原理湿敏电阻传感器工作原理是基于材料的电阻随湿度变化的特性而设计的一种传感器。

它通过测量材料的电阻值来间接检测周围环境的湿度水分含量。

湿敏电阻传感器通常由一种具有湿敏特性的半导体材料制成，如氧化锌（ZnO）或聚合物。

这些材料的电阻值随着湿度的变化而变化，其工作原理主要是利用材料的吸湿性来改变导电路径。

当材料吸湿时，水分会与材料表面发生相互作用，并形成一个致电离子，这些离子会改变材料内部的电导率。

因此，当湿敏材料吸湿时，电阻值会发生变化。

湿敏电阻传感器大多数采用可变电阻的工作模式，根据电阻值的变化来测量湿度。

一般情况下，传感器由两个电极组成，电极之间的材料就是带有湿敏特性的材料。

当材料吸湿时，电阻值会下降，反之，当材料失去水分时，电阻值会上升。

湿敏电阻传感器通常通过一个电路进行测量和处理。

传感器电路一般由一个恒定电流源和一个测量电压源组成。

恒定电流源会通过传感器的湿敏材料，测量电压源则通过传感器的另一端。

当电流通过传感器时，会产生一个与电阻值成正比的电压信号。

测量电压源测量这个电压信号，进而计算出电阻值，从而间接得出湿度的数值。

需要注意的是，湿敏电阻传感器的测量范围通常由其材料的性质和制造工艺决定，不同的传感器会有不同的测量范围和精度。

因此，在选择和应用湿敏电阻传感器时，需要根据具体的要求和应用场景进行选择。

总结起来，湿敏电阻传感器的工作原理是利用材料的电阻随湿度变化的特性来间接测量环境的湿度。

通过测量材料的电阻值，并经过测量和处理电路的计算，最终得出湿度的数值。

传感器的输出信号可以是模拟信号或数字信号，用于不同的应用。

这种传感器具有简单、灵敏、成本低廉等特点，在许多领域中得到了广泛应用。
