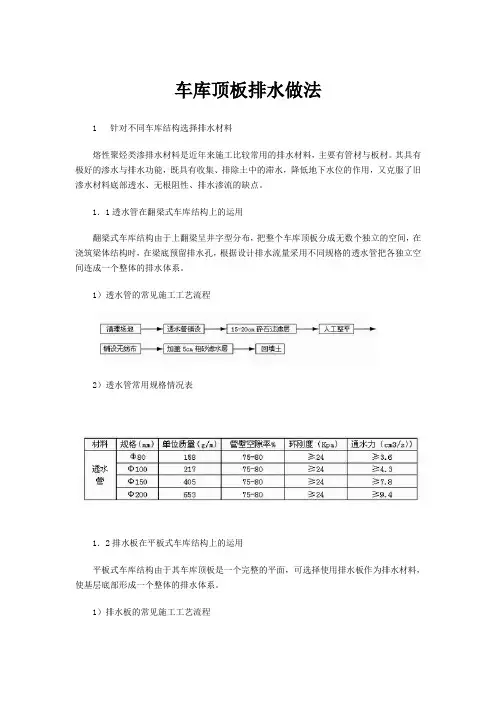

车库顶板排水做法1 针对不同车库结构选择排水材料熔性聚烃类渗排水材料是近年来施工比较常用的排水材料，主要有管材与板材。
其具有极好的渗水与排水功能，既具有收集、排除土中的滞水，降低地下水位的作用，又克服了旧渗水材料底部透水、无根阻性、排水渗流的缺点。
1．1透水管在翻梁式车库结构上的运用翻梁式车库结构由于上翻梁呈井字型分布，把整个车库顶板分成无数个独立的空间，在浇筑梁体结构时，在梁底预留排水孔，根据设计排水流量采用不同规格的透水管把各独立空间连成一个整体的排水体系。
1）透水管的常见施工工艺流程2）透水管常用规格情况表1．2排水板在平板式车库结构上的运用平板式车库结构由于其车库顶板是一个完整的平面，可选择使用排水板作为排水材料，使基层底部形成一个整体的排水体系。
1）排水板的常见施工工艺流程2）排水板常用规格情况表1．3相关小区车库顶绿化情况采集表1．4透水管及排水板的特性1.4.1其表面开孔率在75%以上，具有迅速渗水和定向排水的特性，可以快速地排走土壤中的多余水分和暴雨时土壤中的渗透水。
1.4.2 1由于内部孔隙率大（透水管：75-80%、排水板：>90%），采用憎水性材料制成，水流阻力小，不会粘附泥砂，单位断面通水能力好。
1.4.3 具有很高的抗压能力，压缩形变与抗压能力成指数关系增长。
1.4.4 其在阻根性、可曲扰性、耐久性等方面比其他排水材料具有较好的性能，且重量轻，较好的减轻了车库荷载。
1.4.5 在施工方面，其良好的可裁剪性，给现场施工带来方便，大大降低了工人劳动强度。
1．5施工注意事项1.5.1 在排水基层施工时，可预留水位观察口，随时观察地下水位的情况，防止积水。
1.5.2 透水管及排水管采用搭接法铺设，在搭接处需用尼龙扎带和防水胶带处理。
1.5.3 覆盖无纺布时，搭接缝处重叠的宽度不应小于200mm。
1.5.4 排水基层施工后，劳动车不能直接在排水板上行走，可铺设木板形成通道，以防止排水材料损坏。

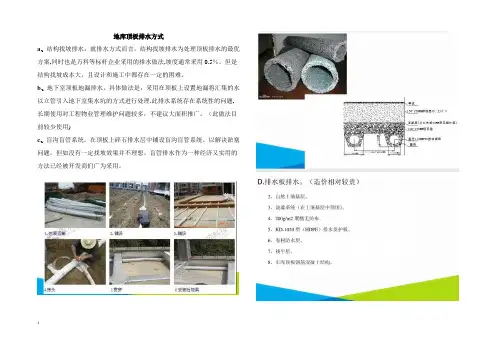

地库顶板排水方式
a、结构找坡排水：就排水方式而言，结构找坡排水为处理顶板排水的最优方案,同时也是万科等标杆企业采用的排水做法,坡度通常采用0.5％。
但是结构找坡成本大，且设计和施工中都存在一定的困难。
b、地下室顶板地漏排水。
具体做法是：采用在顶板上设置地漏将汇集的水以立管引入地下室集水坑的方式进行处理.此排水系统存在系统性的问题,长期使用对工程物业管理维护问题较多，不建议大面积推广。
（此做法目前较少使用)
c、盲沟盲管系统。
在顶板上碎石排水层中铺设盲沟盲管系统。
以解决淤塞问题，但如没有一定找坡效果并不理想。
盲管排水作为一种经济又实用的方法已经被开发商们广为采用。

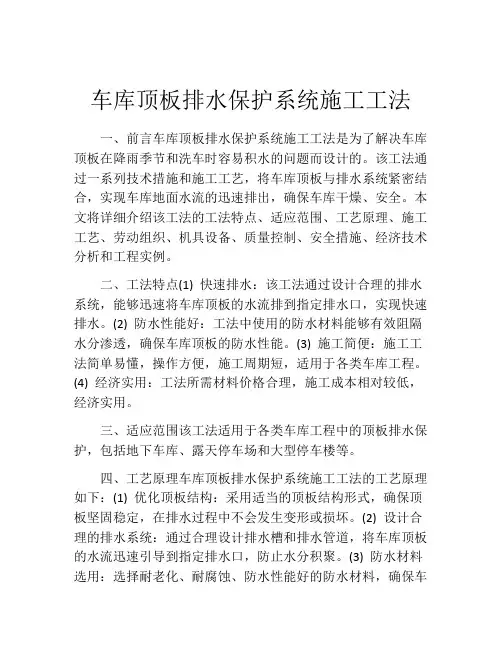

车库顶板排水保护系统施工工法一、前言车库顶板排水保护系统施工工法是为了解决车库顶板在降雨季节和洗车时容易积水的问题而设计的。
该工法通过一系列技术措施和施工工艺，将车库顶板与排水系统紧密结合，实现车库地面水流的迅速排出，确保车库干燥、安全。
本文将详细介绍该工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点(1) 快速排水：该工法通过设计合理的排水系统，能够迅速将车库顶板的水流排到指定排水口，实现快速排水。
(2) 防水性能好：工法中使用的防水材料能够有效阻隔水分渗透，确保车库顶板的防水性能。
(3) 施工简便：施工工法简单易懂，操作方便，施工周期短，适用于各类车库工程。
(4) 经济实用：工法所需材料价格合理，施工成本相对较低，经济实用。
三、适应范围该工法适用于各类车库工程中的顶板排水保护，包括地下车库、露天停车场和大型停车楼等。
四、工艺原理车库顶板排水保护系统施工工法的工艺原理如下：(1) 优化顶板结构：采用适当的顶板结构形式，确保顶板坚固稳定，在排水过程中不会发生变形或损坏。
(2) 设计合理的排水系统：通过合理设计排水槽和排水管道，将车库顶板的水流迅速引导到指定排水口，防止水分积聚。
(3) 防水材料选用：选择耐老化、耐腐蚀、防水性能好的防水材料，确保车库顶板的防水效果。
(4) 施工细节控制：在施工过程中，严格按照工艺要求对每个细节进行控制，确保施工质量和排水效果。
五、施工工艺该工法的施工工艺包括以下几个主要阶段：(1) 准备工作：进行工地勘察、设计方案确定、准备施工材料和机具设备等。
(2) 顶板结构优化：根据实际情况对车库顶板进行优化设计，确保顶板结构坚固稳定。
(3) 排水系统布置：根据设计方案，在车库顶板上布置排水槽和排水管道，确保水流的畅通排出。
(4) 防水材料施工：采用专业的防水材料，对车库顶板进行防水处理。
(5) 排水系统连接：将排水槽和排水管道与排水口连接，确保水流迅速排出车库。
一、工程概况本车库顶排水工程位于某住宅小区地下车库，总建筑面积约10000平方米。
车库顶面排水系统设计采用雨水收集和排放相结合的方式，确保车库顶面排水顺畅，防止积水现象的发生。
二、施工准备1. 施工人员：组织具备相关资质的施工人员，进行技术交底和安全教育。
2. 施工材料：准备排水管道、检查井、雨水口、排水沟、排水管、混凝土、钢筋、水泥等材料。
3. 施工设备：准备挖掘机、装载机、运输车、泵车、切割机、焊接机、水平仪、测量仪器等设备。
4. 施工图纸：熟悉并掌握施工图纸，了解工程设计和施工要求。
三、施工工艺1. 雨水口设置：在车库顶面均匀设置雨水口，雨水口中心距地面高度为0.5米，雨水口直径为0.8米。
2. 排水沟施工：根据设计要求，在车库顶面沿周边设置排水沟，排水沟宽度为0.3米，深度为0.2米。
3. 排水管道施工：排水管道采用PVC双壁波纹管，管径为DN200。
管道铺设前，先进行测量放样，确定管道走向和埋设深度。
4. 检查井施工：检查井采用预制钢筋混凝土检查井，井筒直径为1.0米，井盖采用重型钢盖。
5. 雨水管连接：将雨水口、排水沟、排水管进行连接，确保连接牢固。
6. 管道测试：管道铺设完成后，进行闭水试验，确保管道无渗漏。
7. 雨水收集池施工：在车库顶面设置雨水收集池，收集雨水，池体采用钢筋混凝土结构，池体尺寸为10米×5米×3米。
8. 雨水排放：将收集池内的雨水通过排水管道排放至城市雨水管网。
四、质量保证措施1. 施工前对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。
2. 施工过程中，对施工材料、设备进行检查，确保材料合格，设备正常。
3. 施工过程中，对施工质量进行全程监控，发现问题及时整改。
4. 施工完成后，对工程进行自检、互检、专检，确保工程质量符合设计要求。
五、安全保障措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。

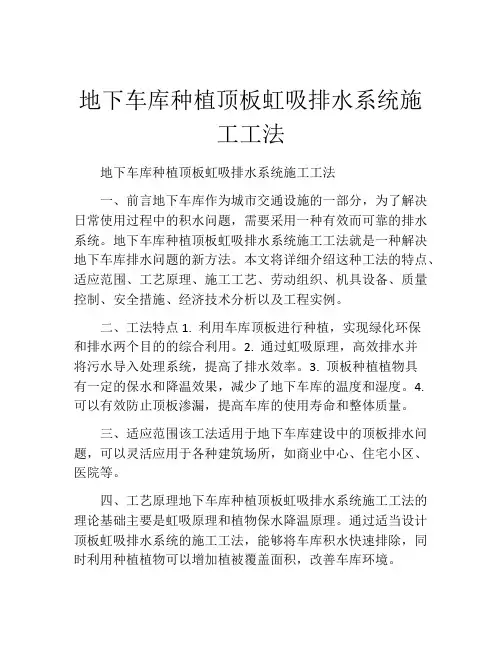

地下车库种植顶板虹吸排水系统施工工法地下车库种植顶板虹吸排水系统施工工法一、前言地下车库作为城市交通设施的一部分，为了解决日常使用过程中的积水问题，需要采用一种有效而可靠的排水系统。
地下车库种植顶板虹吸排水系统施工工法就是一种解决地下车库排水问题的新方法。
本文将详细介绍这种工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点1. 利用车库顶板进行种植，实现绿化环保和排水两个目的的综合利用。
2. 通过虹吸原理，高效排水并将污水导入处理系统，提高了排水效率。
3. 顶板种植植物具有一定的保水和降温效果，减少了地下车库的温度和湿度。
4. 可以有效防止顶板渗漏，提高车库的使用寿命和整体质量。
三、适应范围该工法适用于地下车库建设中的顶板排水问题，可以灵活应用于各种建筑场所，如商业中心、住宅小区、医院等。
四、工艺原理地下车库种植顶板虹吸排水系统施工工法的理论基础主要是虹吸原理和植物保水降温原理。
通过适当设计顶板虹吸排水系统的施工工法，能够将车库积水快速排除，同时利用种植植物可以增加植被覆盖面积，改善车库环境。
五、施工工艺1. 准备工作：包括施工方案的设计、方案审核和设计制定等。
2. 施工准备：包括选材、布设施工规格、搭建施工场地等。
3. 建设基础：包括清理现场、施工标高控制等。
4. 顶板种植：按照设计方案，在顶板铺设专用防水层，并进行土层养护。
5. 虹吸管安装：安装虹吸排水管，连接到车库地下污水处理系统。
6. 种植植物：按照设计方案，在顶板铺设专用保护层，并进行种植和培养。
六、劳动组织根据施工工艺的不同阶段，需要组建相应的施工队伍和劳动力，包括施工人员、技术人员和管理人员等。
七、机具设备 1. 大型挖掘机：用于清理现场、开挖基坑。
2. 施工车辆：用于材料运输和设备搬运。
3. 虹吸排水设备：包括虹吸管、排水管道等。
4. 植物种植设备：包括种植土壤、苗木等。
车库顶排水板施工方案1. 简介车库顶排水板是一种用于车库屋顶排水系统的重要构件，旨在有效排除雨水和其他液体，防止水体积聚导致车库屋顶渗漏问题。
本文档将介绍车库顶排水板施工方案，包括材料准备、施工步骤和注意事项等内容。
2. 材料准备在进行车库顶排水板施工之前，需要准备以下材料：•顶排水板：选择高质量、耐酸碱腐蚀性能优秀的排水板；•排水管道：选用耐压、耐腐蚀的PVC排水管道；•接头和密封胶：确保接头紧密连接并防水；•基础材料：准备水泥、沙子等材料用于基础施工；•工具：如水平仪、尺子、铅笔、电钻、扳手等。
3. 施工步骤步骤一：准备工作1.清理车库屋顶：清除车库屋顶上的杂物，保持干净整洁的工作环境；2.确定排水位置：根据实际需要和设计要求，在车库屋顶确定排水位置并标记；3.准备工具和材料：将所需工具和材料准备齐全，确保施工顺利进行。
步骤二：安装排水板1.测量和标记：使用水平仪和尺子等工具，测量车库屋顶的尺寸，然后根据标记将排水板进行切割；2.安装排水板：按照设计要求，将排水板安装在预先标记的位置上，使用若干螺丝固定，确保排水板紧密贴合屋面；3.连接排水管道：在排水板上开洞，将PVC排水管道与排水板连接，使用接头和密封胶进行固定和防水处理；步骤三：基础施工1.准备基础材料：按照车库屋顶的实际情况，准备所需的水泥、沙子等基础材料；2.修建排水基础：根据设计要求，在车库屋顶开挖一定深度的排水基础，然后将水泥、沙子等材料进行混合，浇筑基础；3.安装排水板：在排水基础上安装排水板，确保排水板与基础紧密连接、固定。
步骤四：检查和测试1.检查施工质量：在施工完成后，仔细检查排水板的安装情况和排水管道的连接状态，确保无松动和渗漏；2.进行排水测试：使用水源向排水板注水，观察排水板是否顺利排水，检查排水系统的运行情况；3.检查排水效果：根据排水板的排水能力和车库屋顶的实际情况，评估排水效果是否符合设计要求。
4. 注意事项在进行车库顶排水板施工时，需要注意以下事项：•安全第一：在施工过程中，务必遵守相关安全规定，使用个人防护装备，确保人身安全；•施工质量：严格按照设计要求进行施工，确保排水板的安装质量和排水效果；•排水管道：排水管道的施工需要确保连接紧密、防水可靠，避免出现漏水情况；•检查和测试：施工完成后，进行仔细检查和测试，确保排水系统正常运行；•保养和维护：定期检查排水板和排水管道的状态，进行清洁和维护，延长使用寿命。
车库顶板虹吸排水施工方案1. 引言车库是我们日常生活中常见的建筑物之一，它为我们的车辆提供了保护，并且在雨天提供了避雨的场所。
然而，车库顶板的排水问题却常常被忽视。
当车库顶板存在控制排水方面的缺陷时，会导致车库内积水，给车辆和车库本身带来不便和损害。
因此，在车库顶板施工中，必须考虑到虹吸排水系统的设计和施工。
本文将介绍一种车库顶板虹吸排水施工方案，旨在解决车库顶板的排水问题，确保车库内部干燥。
2. 系统设计2.1 虹吸原理虹吸排水系统利用液体的自身重力和气压差的原理，实现快速排水。
其基本原理是通过在管道内创造较大的负压，使得排水物质在管道内迅速流动。
虹吸排水系统由常压段（吸口）和负压段（排水管）构成，通过合理设计与施工，可以实现高效率的排水。
2.2 施工方案在车库顶板的施工中，我们将采用以下步骤来安装虹吸排水系统：1.确定排水系统布局：根据车库的实际情况，确定虹吸排水系统的布局。
确定安装位置和数量，并进行精确测量。
2.预留管道孔洞：在车库顶板的施工中，预留出足够数量和大小的管道孔洞，以便将排水管道连接到车库顶板上。
3.安装虹吸排水系统：根据布局设计，在车库顶板上安装虹吸排水系统。
首先，安装各个虹吸吸口，确保其位置准确且固定。
然后，连接排水管道到吸口，并将管道沿着车库顶板的边缘进行布置。
4.进行密封处理：在排水系统安装完毕后，对各个接口进行密封处理，以确保排水不会泄漏。
可以使用专业的密封材料，如橡胶密封圈和密封胶。
5.进行试水测试：安装完成后，进行试水测试以验证系统的正常工作状态。
在试水测试中，可以使用一定水压模拟车库积水的情况，并观察排水是否顺畅。
3. 设计要点在车库顶板虹吸排水系统的设计中，需要考虑以下要点：3.1 虹吸吸口位置虹吸吸口的位置应该选择在车库顶板的低洼区域，以便最大限度地吸收积水。
吸口的数量和位置应根据车库的实际情况进行合理的确定，以达到有效排水的目的。
3.2 排水管道布置排水管道应沿着车库顶板的边缘布置，以便将积水快速排出车库。

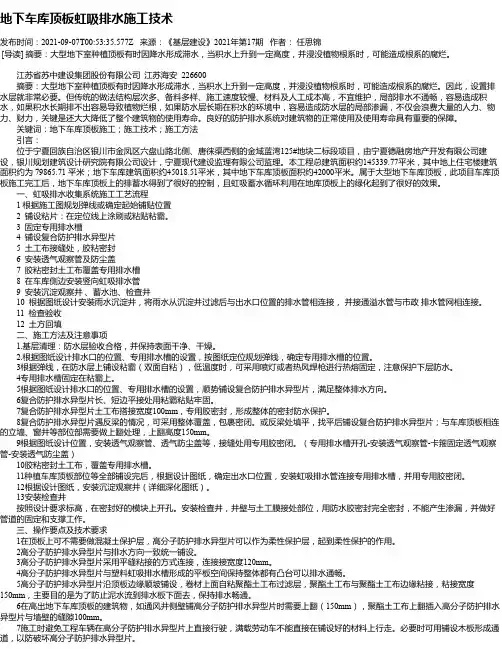

地下车库顶板虹吸排水施工技术发布时间：2021-09-07T00:53:35.577Z 来源：《基层建设》2021年第17期作者：任思锦[导读] 摘要：大型地下室种植顶板有时因降水形成滞水，当积水上升到一定高度，并浸没植物根系时，可能造成根系的腐烂。
江苏省苏中建设集团股份有限公司江苏海安 226600摘要：大型地下室种植顶板有时因降水形成滞水，当积水上升到一定高度，并浸没植物根系时，可能造成根系的腐烂。
因此，设置排水层就非常必要。
但传统的做法结构层次多、备料多样、施工速度较慢、材料及人工成本高，不宜维护，局部排水不通畅，容易造成积水，如果积水长期排不出容易导致植物烂根，如果防水层长期在积水的环境中，容易造成防水层的局部渗漏，不仅会浪费大量的人力、物力、财力，关键是还大大降低了整个建筑物的使用寿命。
良好的防护排水系统对建筑物的正常使用及使用寿命具有重要的保障。
关键词：地下车库顶板施工；施工技术；施工方法引言：位于宁夏回族自治区银川市金凤区六盘山路北侧、唐徕渠西侧的金域蓝湾125#地块二标段项目，由宁夏德融房地产开发有限公司建设，银川规划建筑设计研究院有限公司设计，宁夏现代建设监理有限公司监理。
本工程总建筑面积约145339.77平米，其中地上住宅楼建筑面积约为 79865.71 平米；地下车库建筑面积约45018.51平米，其中地下车库顶板面积约42000平米。
属于大型地下车库顶板，此项目车库顶板施工完工后，地下车库顶板上的排蓄水得到了很好的控制，且虹吸蓄水循环利用在地库顶板上的绿化起到了很好的效果。
一、虹吸排水收集系统施工工艺流程1 根据施工图规划弹线或确定起始铺贴位置2 铺设粘片：在定位线上涂刷或粘贴粘霸。
3 固定专用排水槽4 铺设复合防护排水异型片5 土工布接缝处，胶粘密封6 安装透气观察管及防尘盖7 胶粘密封土工布覆盖专用排水槽8 在车库侧边安装竖向虹吸排水管9 安装沉淀观察井、蓄水池、检查井10 根据图纸设计安装雨水沉淀井，将雨水从沉淀井过滤后与出水口位置的排水管相连接，并接通溢水管与市政排水管网相连接。
车库顶板虹吸排水施工方案车库顶板的虹吸排水施工方案是为了解决车库顶板积水问题，确保车库的防水性能和使用安全。
下面是一个700字的车库顶板虹吸排水施工方案。
一、施工前准备1. 工程技术人员进行详细的勘测和测量工作，确定排水的位置和倾斜度。
2. 检查车库顶板是否有裂缝、漏水等问题，如有问题需提前进行修复。
3. 准备施工所需的材料和设备，如吸水带、排水管道、排水口等。
二、施工步骤1. 清理车库顶板的杂物和灰尘，确保表面平整、干净。
2. 根据勘测结果，在车库顶板的低洼处进行凹陷开挖，形成虹吸排水槽。
3. 在虹吸排水槽底部设置排水管道，连接到车库外部的排水系统。
排水管道应保持一定的倾角，以促进排水顺畅。
4. 在虹吸排水槽内铺设吸水带，吸水带应紧贴排水槽底部，并保持与车库顶板的紧密贴合。
吸水带的选择应根据具体的施工要求和车库顶板的材质来确定。
5. 在车库顶板的四周及低洼处设置排水口，以确保虹吸排水槽能够有效收集和排走积水。
6. 进行排水口的连接和密封处理，以防止水渗漏。
7. 对整个施工区域进行检查，确保无遗漏和错误。
8. 进行施工后的清理和整理，确保施工现场的干净整洁。
三、施工注意事项1. 施工过程中应确保人员的安全，佩戴合适的防护设备。
2. 施工现场应保持整洁，避免施工材料和废弃物的积聚。
3. 施工过程中应遵循相关的安全规范和施工标准。
4. 施工人员应具备相关的技术知识和经验，确保施工质量。
5. 如遇恶劣天气或不良施工环境，应暂停施工并采取相应的安全措施。
6. 施工完成后，应进行验收检查，确保施工质量达到要求。
通过以上施工方案，可以有效解决车库顶板积水的问题，提高车库的防水性能和使用安全。
在施工过程中，要严格按照规范和标准进行操作，并注重施工质量的控制和检查。
同时，要确保施工人员的安全和施工现场的整洁，做好环境保护工作。
车库顶板排水层施工方案1. 引言车库顶板排水层是车库屋面施工中的关键环节之一。
它能够有效地排除车库屋面上的雨水，防止水潴留及渗漏问题的发生。
本文档旨在提供一种可行的车库顶板排水层施工方案，确保车库屋面的排水效果良好。
2. 施工材料在进行车库顶板排水层施工之前，需要准备以下材料：•排水板：选择合适的排水板用于构建排水系统。
排水板一般由塑料或复合材料制成，具有良好的耐候性和排水性能。
•排水管道：使用PVC或HDPE等材料制成的排水管道，确保排水通畅。
•防水层材料：施工防水层时，可选用聚合物防水涂料、防水卷材等材料。
•防水涂料：选择耐久、抗紫外线的防水涂料，以提供额外的防水保护。
•橡胶密封条：应用于排水层接缝处，确保密封性。
3. 施工步骤下面是车库顶板排水层的施工步骤：3.1 准备工作•清理车库顶板表面，确保无积水、灰尘和杂物。
•检查车库顶板平整度，必要时进行修复。
•在设计好的排水位置进行标记。
3.2 防水层施工•涂刷一层聚合物防水涂料在车库顶板表面，确保覆盖均匀。
•等待防水涂料完全干燥，再涂刷第二遍，以增加防水层的厚度和密度。
•检查防水层的平整度和覆盖度，如有不足之处，进行修补。
3.3 安装排水板•根据设计要求，将排水板剪裁至所需尺寸。
•将排水板按照排水方向进行拼接，确保板与板之间的连接紧密且无缝隙。
•通过固定件或粘合剂将排水板固定在车库顶板上，确保牢固稳定。
3.4 排水管道安装•在车库顶板上预留好排水口，确保位置准确。
•将排水管道固定在排水口上，确保与排水板的连接紧密，并保证排水通畅。
3.5 密封处理•使用橡胶密封条贴合排水板之间的接缝处，确保密封性。
•检查密封条的安装质量和完整性，如有问题，及时进行调整。
3.6 防水涂料施工•使用防水涂料涂刷在整个排水层表面，确保覆盖均匀。
•等待防水涂料完全干燥，再涂刷第二遍，以增加防水层的厚度和耐久性。
•检查防水涂料的表面质量，如有不足之处，进行修补。
4. 施工注意事项•在进行车库顶板排水层施工之前，应详细了解设计要求和施工图纸。
车库顶板排水方案车库顶板排水保护系统施工方案一、编制依据1、车库顶板构造。
2、规范(1)《屋面工程技术规范》（GB50345—2004）(2) 建筑构造通用图籍88J5-1(3)《高密度聚乙烯（HDPE）排水保护板》（Q/TFJKG 001-2004）(4)《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建设工程安全生产管理条例》、《安全生产许可证条例》二、工程概况（略）三、社区地下车库顶板种植系统简介地下车库种植平台定位利用社区绿地下建设地下车库是汽车时代的居住特点，地下车库顶板作为种植、交通平台也就形成了一种全新环境体系——浅盆地生态体系。
地下车库由于面积较大，其使用功能、以及钢筋混凝土结构耐久性都要求做到严格的密闭防水，上部的覆盖土层厚度往往是以所种植的植物的需求而定，尽可能减少结构的负荷，这就形成了浅盆地形态：●稳定的不透水层，大环境沟通受阻。
●根深植物根系在盆地水平延伸扩展。
●深层积水、上部干燥导致植物物种单一化。
浅盆地形态不能满足多样化种植生态要求浅盆地形态的人工干预措施城市居住社区绿地需要的是植物物种多样性的生态环境，阔叶乔木的环境洁净效果最为优良，因此社区绿地需要以阔叶乔木、灌木、多年生草本植物营造，浅盆地形态显然不能满足上述要求。
因此必须采取人工干预措施——人工环境循环系统浅盆地形态的人工环境循环系统是采用特殊材料建立起快速的水、气流动循环系统。
现代合成材料技术的发展为浅盆地形态的人工环境循环系统提供了更加方便的营造手法，利用合成材料薄膜压型制成的排水板构筑排水层、聚酯无纺布过滤水土保持，人工干预系统更加灵活、轻便，系统构造自上而下设计如下：1、人工配制种植土层，自然堆填。
2、自然土壤基层。
3、浇灌系统（在土壤基层中预埋）。
4、200g/m2聚酯无纺布复合水土保持过滤层。
5、排水保护系统（排水、防水保护、耐植物根系穿刺）。
6、防水层。
7、车库顶板钢筋混凝土结构。
四、车库顶板排水保护系统设计方案根据车库顶板的具体条件，其地下车库顶板的防水、排水保护、种植推荐下述系统设计推荐系统构造自上而下设计如下：1、人工配制种植土层，自然堆填。
地库顶板排水做法
地库顶板的排水做法包括以下步骤：
1.清理基层：将基层表面的尘土、沙砾、碎石等清理干净，保证基层的平整和整洁。
2.规划弹线：根据实际情况，在基层上规划并弹出排水沟的位置和宽度。
3.安装排水管道：根据弹线的位置，安装排水管道，确保管道的连接处密封良好，不会漏水。
4.安装排水板：在基层上铺设排水板，排水板的拼接处应严密，防止渗水。
5.填充过滤材料：在排水板上面填充过滤材料，以防止土壤和杂物进入排水系统。
6.回填土：在过滤材料上面回填土，回填土应夯实，防止沉降。
7.定期清理和维护：定期清理排水沟和排水管道，保持其通畅和整洁。
同时，定期检查排水系统的密封性，发现渗漏及时处理。
以上是地库顶板排水做法的步骤，具体做法可能因实际情况而有所不同。
在进行地库顶板排水施工时，应严格遵守相关的施工规范和标准，确保施工质量。
地下室车库种植顶板虹吸排水收集系统施工工法地下室车库种植顶板虹吸排水收集系统施工工法一、前言地下室车库是城市建设中常见的一种建筑形式，如何解决地下室车库内雨水排放问题成为一个重要而复杂的课题。
本文将介绍一种地下室车库种植顶板虹吸排水收集系统施工工法，该工法通过种植顶板与虹吸排水系统的结合，解决了地下室车库排水难题，并对施工过程中的各个环节进行详细的描述。
二、工法特点地下室车库种植顶板虹吸排水收集系统施工工法具有以下特点：1. 结合了种植顶板和虹吸排水系统，充分利用种植顶板的环保和美化特性，实现了雨水的自然透水和收集。
2. 通过虹吸排水系统，将地下室车库内的雨水快速而有效地收集，减少排水管道的负荷，提高排水效率。
3. 工法灵活性高，适应性强，可以根据地下室车库的实际情况进行设计和调整，满足不同建筑需求。
4. 施工过程简单、快速，不需要大量土方工程和排水设备，节约了施工成本和资源。
三、适应范围地下室车库种植顶板虹吸排水收集系统适用于各种地下室车库，特别适用于城市道路、公共设施、商业综合体等建筑。
四、工艺原理地下室车库种植顶板虹吸排水收集系统的施工工法基于以下技术措施：1. 种植顶板：种植顶板采用透水混凝土和植物覆盖，使得雨水可以通过顶板自然透水，达到雨水收集的目的。
2. 虹吸排水系统：在种植顶板下方设置虹吸排水层，利用虹吸原理，将雨水快速从顶板收集并排出。
3.排水管道：将排水管道与虹吸排水系统连接，将收集到的雨水排出到指定地点。
五、施工工艺1. 施工准备：确定施工范围、制定施工计划、清理施工区域。
2. 种植顶板施工：进行透水混凝土浇筑，并在浇筑完成后进行养护。
3. 虹吸排水系统施工：在种植顶板下方设置虹吸排水层，并与排水管道连接。
4. 排水管道施工：根据设计要求进行排水管道的铺设和连接。
5. 整体检验和调试：对施工完成的地下室车库种植顶板虹吸排水收集系统进行检验和调试，确保其正常运行。
六、劳动组织根据施工规模和时间要求，确定施工人员组织和分工，确保施工任务的顺利进行。
车库顶板虹吸排水施工工法车库顶板虹吸排水施工工法一、前言车库作为一个常用的停车场所，其地面的排水问题一直是工程施工中需要重点关注的方面。
传统的排水方式通常采用地漏排水，但存在着易堵塞、施工复杂和维护费用高等问题。
为解决这些问题，车库顶板虹吸排水施工工法应运而生。
本文将针对这一工法进行详细介绍和分析。
二、工法特点车库顶板虹吸排水施工工法具有如下特点：1. 简便高效：工法施工简单，不需要额外破坏地面结构，减少了施工难度和成本。
2. 排水效果好：利用虹吸原理，能够有效地排除车库顶板上的积水，防止积水过多对地面结构造成不良影响。
3. 环保节能：与传统地漏排水相比，车库顶板虹吸排水不需要外接排水管道，减少了环境污染和能源消耗。
4. 维护成本低：由于工法施工简单，维护更加方便，减少了人力和物力的投入。
三、适应范围车库顶板虹吸排水施工工法适用于各类地下车库或停车场，特别是在排水难度大、排水成本高、地面厚度受限等情况下具有显著优势。
四、工艺原理车库顶板虹吸排水施工工法主要基于虹吸原理。
当车库顶板上的水位高于地面时，通过布置在车库顶板上的排水口，利用虹吸管道将积水抽取到下方的储水坑中，再通过虹吸管道得到排出，从而实现排水效果。
五、施工工艺1. 项目准备：制定施工图纸，确定虹吸排水口的布置位置，准备好材料和设备。
2. 加工安装：按照设计要求，将排水口与储水坑之间的连接管道进行加工和安装。
3. 测试与调试：对已安装的排水系统进行压力测试和功能调试，确保系统正常工作。
4. 竣工验收：对施工工艺进行验收，并向客户进行交付。
六、劳动组织根据工程规模和施工周期，合理安排施工人员和班组，确保施工进度和质量。
七、机具设备1. 施工机具：包括切割机、抗震机、卷筒机等，用于材料处理和加工。
2. 施工设备：包括压力测试设备、虹吸管道设备等，用于施工中的测试和工艺实施。
八、质量控制通过严格控制施工工艺，采用合格的材料和设备，进行质量测试和验收，以确保施工过程中的质量达到设计要求。
车库顶板排水-措施方案白鹭湾北一区车库顶板排水初步方案一、适用范围该措施施工方案适用于西安富力白鹭湾北一区车库顶板排水。
二、编制原因及目的由于北一区车库图纸未设计顶板排水，在加上该车库顶板回填土采用现场原状砂石料进行回填，砂石的透水性较强，因此，顶板后期漏水的几率较大，所以编制此方案。
三、排水措施概况现阶段，车库顶板混凝土基本已浇筑完毕，只有后浇带未施工，初步计划：在后浇带处直埋成品地漏，在车库顶板底安装De50的PVC管与地漏相连，再经干管引至车库外就近雨水井。
四、施工流程后浇带模板、钢筋施工成品地漏预埋安装浇筑后浇带混凝土后浇带板上及地漏防水施工地漏周边包裹土工布两遍浇筑顶板防水保护层砌筑地漏保护墙保护墙周边包裹土工布及摆放鹅卵石车库顶板回填土1、具体施工方法：(1)、清理后浇带内杂物，安装后浇带模板，绑扎后浇带钢筋；(2)、预埋安装成品地漏，必须按图纸位置放置，并固定牢固，地漏高出后浇带板面3～4cm；(3)、浇筑后浇带混凝土；(4)、后浇带板上防水施工，特别注意预埋地漏周边防水，用防水卷材将地漏包裹。
(5)、土工布包裹地漏，用土工布将地漏全面包裹两遍，每边凸出地漏200mm，并将其压好；(6)、浇筑顶板防水保护层，此工序时须注意：向后浇带位置做相应的找坡，用保护层将地漏周边凸出的土工布压实；(7)、砌筑地漏周围保护墙：具体尺寸为：1000×1000×300（mm），盖板采用80mm厚的钢筋混凝土盖板；四边保护墙下侧预留60×60×240(mm)过水孔；(8)、用土工布将地漏保护墙包裹两遍，每边凸出保护墙500mm，然后在保护墙周边摆放鹅卵石，作为滤水层，鹅卵石摆放宽度300mm，摆放高度200mm；(9)、车库顶板回填土，需注意保护地漏周边的保护墙及鹅卵石滤水层。
注：后附地漏平面布置图及相关节点详图。
说明：此方案为初步预想方案，请设计确认是否可行，若可行请设计对图纸进一步计算深化，给出车库顶板排水平面图、系统图及相关部位大样图。
地下车库顶板覆土排水构造施工工法地下车库顶板覆土排水构造施工工法一、前言地下车库是城市建设的重要组成部分，它不仅提供了停车位，还可以有效利用地下空间。
而地下车库顶板覆土排水构造施工工法是一种常用的施工方法，通过在车库顶板上设置排水层和覆土层，实现地下车库的排水和保护工作。
本文将介绍该施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点地下车库顶板覆土排水构造施工工法具有以下特点：1. 排水效果好：通过设置排水层，有效排除地下车库顶板上的积水和雨水，防止水泥结构受潮和腐蚀。
2. 保温隔热性能良好：覆土层可以提供一定的保温隔热效果，减少车库内外温度的差异，提高车库的舒适性。
3. 施工简便：工法操作简单，施工周期短，适合各类地下车库的施工。
4. 维护成本低：采用的材料成本低，施工后维护成本也相对较低。
三、适应范围地下车库顶板覆土排水构造施工工法适用于各种类型的地下车库，包括商业、住宅和公共建筑等。
无论是新建还是改造车库都可以采用该工法。
四、工艺原理地下车库顶板覆土排水构造施工工法通过设置排水层和覆土层实现排水和保护功能。
施工工法与实际工程之间的联系为：1. 确定覆土层厚度：根据车库的使用要求、地下水位和土壤条件等，确定覆土层的厚度，以达到保温、排水和稳定车库结构的目的。
2. 排水层设置：在车库顶板上方设置排水层，采用排水板、排水绳、排水管等材料，实现车库顶板的排水功能。
3. 覆土层施工：在排水层上方施工覆土层，采用混凝土或轻质填充材料，保护车库顶板，并提供保温隔热效果。
4. 导流系统：设置导水槽和导水管等导流系统，将车库附近的雨水引导至合适的位置。
五、施工工艺地下车库顶板覆土排水构造施工工法的施工工艺包括以下几个阶段：1. 基础准备：清理施工区域，测量车库顶板的高程和坡度，确保施工基础的平整和符合要求。
2. 排水层施工：根据设计要求，施工排水板和排水绳，并设置排水管，确保排水畅通。
、结构找坡排水：就排水方式而言，结构找坡排水为处理顶板排水的最优
技术指导文件，同时也是万科等标杆企业采用的排水做法，坡度通常采用。
但是结构找坡成本大，且设计和施工中都存在一定的困难。
、地下室顶板地漏排水。
具体做法是：采用在顶板上设置地漏将汇集的水
以立管引入地下室集水坑的方式进行处理。
此排水系统存在系统性的问题，
长期使用对工程物业管理维护问题较多，不建议大面积推广。
（此做法目
前较少使用）
、盲沟盲管系统。
在顶板上碎石排水层中铺设盲沟盲管系统。
以解决淤塞
问题，但如没有一定找坡效果并不理想。
盲管排水作为一种经济又实用的
方法已经被开发商们广为采用。
